GEBRUIKSAANWIJZING GDT2562X GRUNDIG

Lees eerst deze gebruikershandleiding!

Zeer gewaardeerde klant,

Bedankt voor uw voorkeur voor dit Grundig-toestel. Wij hopen dat u de beste resultaten haalt uit uw toestel dat met hoge kwaliteit en de modernste technologie is geprodueerd. Lees waarom deze gehele gebruikershandleiding en alle andere bijgeleverde documenten zorgvuldig door voordat u het apparaat gaat gebruiken enbewaar deze ter referentie in de toekomst. Als u het product aan iemand anders geeft, overhandig dan ook de gebruikershandleiding. Volg de instructies op door op alle informatatie en waarschuwingen te letten in de gebruikershandleiding.

Vergeet zich dat bye gebruikershandleiding ook van toepassing kan zich op andere modellen. Verschillen:tussen de modellen worden expliciet beschreiben in de handleiding.

Betekenis van de symbolen

De volgende symbolen worden gebrukt in de verschillende delen van deze handleiding:

Belangrijke informatie en nuttige tips over het gebruik.

WAARSCHUWING: Waarschuwingen voor levensgevaarlijke situatuies en schade aan eigendommen.

WAARSCHUWING: Waarschuwing voor brandgevaar.

WAARSCHUWING: Gevaar voor elektrische schok.

1 Belangrijke veiligheids- en milieu-instructies

Belangrijke veiligheidsinstructies. Lees zorgvuldig en bewaar ter referentie in de toekomst Dit deel bevat veiligheidsinstructies die u beschermen gegen het risico op brand, elektrische schok, blootstelling aan lekkende magnetronstralen, persoonlijk letsel of materiaanse schade. Het Niet opvolgen van deze instructies maakt elke garantie ongeldig.

• Grundig-producten voldoen aan de van toepassing zijnde veiligheidsnormen; waarom moet in het geval van beschadiging aan het apparaat of het stroomsnoer dit worden gerepareerd of verrangen door de dealer, het servicecentrum of een specialist en erkende service om elk gevaar te vermijden. Verkeerd of Niet-gekwalificeerd reparatiewerk kan gevaarlijk+zijn en een risico vormen voor de gebruiker.

• Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals:

• personeelskeukens in winkels, kantoren en andere werkomegevingen;

boerderijen;

• bij klanten in hotels en andere types van overnachtingsomgevingen;

• omgevingen van het type bed-and-breakfast.

• Gebruik dit apparaat uitsluitend voor het beoogde doel zoals beschreiben in deze handleiding.

• De produit kan nicht aansprakelijk worden gehonden voor schade die is ontstaan door ongeschikte installations of onjuist gebruik van het product.

• Dit apparaat kan worden gebruikt door kinderen vanaf 8年龄段 en personen met verminderde fysieke, zintuiglijke of mentale vermogens, of met een gebrek aan ervaring en kennis, als deze onder toezicht staan of instructies hebben gekreten betreffende het veilige gebruik van het apparaat en op de hoogte� van de betrokken bevaren.

1 Belangrijke veiligheids- en milieu-instructies

• Laat kinderen nicht met het apparaat spelen. Reiniging en gebruikersondoud dienen nicht zonder toezicht door kinderen uitgevoerd te worden.
• De minimale aufstand:tussen het ondersteunende oppervlak voor het kookgerei op de kookplaaten het laagste gedeelte van uw product moet minstens 65 cm zichn.
• Als de installmentie-instructies voor het gasfornuis een grotere afstand aangeeft, dient hier rekening mee te worden gehonden.
• Zorg ervoor dat uw netstroom overeenkomt met de informatatie die staat op het typeplaatje van het apparaat.
• Gebruik het apparaat nooit als de stroomkabel of het apparaat zich beschadigd is.
• Vermijd schade aan de stroom-kabel door knijpen, buigen of wrijven langs scherpe randen. Houd de stroomkabeluit debuurt van hete oppervlakken en open vuur.
• Gebruik het apparaat uitsluitend met een geaard stopcontact.

WAARSCHUWING: Sluit het apparaat Niet op het stroomnetwerk aan totdat de installmentie volledig is afgerond.

• Plaats het apparaat zodanig dat de stekker.altijd toegankelijk is.
• De verlichting na langdurige werkung nicht aanraken. De lampen zich heet en{kennen uw handen verbranden.
• Volg de voorschriften op die doore deskundige autoriteiten zijn bepaald wat betreft de luchtafvoer (deze waarschuwing is nicht van toepassing bij gebruik zonder rookkanaal).
• Zet het apparaat aan nadat er een pan op de kookplaat is gezet. Anders kan de hoge warmte in sommige delen van uw product verrorming veroorzaken.
• Zet de kookplaat uit voordat u de pan van de kookplaat haalt.
• Laat geen hete olie anschter op de kookplaat. Pannen met hete olie hunnen in brand vliegen.
• Let op uw gordijnen en andere afdekkingen, want olie kan bij de bereiding van bijvoorbeeld patat in brand vliegen.

1 Belangrijke veiligheids- en milieu-instructies

• Vetfilters moeten minstens eens per maand worden verrangen. Koolstoffilters moeten minstens eens per 3 maanden worden verrangen.
• Het product要去 worden gereinigd in overeenstemming met de gebruikershandleiding. Als bij reiniging de gebruikershandleiding Niet worden opgevolgd, kan er brandgevaar ontstaan.
• Gebruik inplaats van het huidige filter geen filtermaterialen die nicht vuurbestendig�.
• Gebruik alleen de originele onderdelen of onderdelen aanbevolen door de fabrikant.

• Gebruik het product nicht zonder filter en verwijder de filters nicht als het product in werkung is.
  In het geval er vlammen ontstaan, schakelt u uw apparaaten kooktoestellenuit.
  Bedek de vlammen als.Deze ontstaan en blus ze nooit met water.
  Trek de stekker van het apparaatuit het stopcontact voor elke reiningen wonneer het apparaatniet in gebruik is.

• De negatieve druk in de ruimte mag Niet hoger+zijn dan 4 Pa (4 x 10 bar) als de afzuigkap voor de elektrische kookplaat en apparaten op een andere energiebron werken, maar de stroom tegelijk-kertijd in werkung is.

• In de ruimte waar het apparaat wordt gezruikt,要去en de uitlaten van apparaten die op olie of gas werken,zoals een kamerverwarming, volledig worden geisoleerd of het apparaat moet van een hermetisch afgesloten type+zijn.
• Gebruik om het rookkanaal aan te sluiten pijpen met een diameter van 120 of 150 mm. De pijpaansluiting要去zo kort maybeijkঃ en zo min maybeijk allebogen hebben.
• Verstikkingsgevaar! Houd alle verpakkingsmaterialen uit de buurt van kinderen.

LET OP: Toegankelijke delen kūn- nen indien gebruikt met kookap- paraten heet worden.

• De afvoer van het product mag Niet worden aangesloten op luchtkanalen die een ander soort rook bevatten.

1 Belangrijke veiligheids- en milieu-instructies

• Er kan onvoldoende ventilatie in de ruimte� als de afzuigkap voor de elektrische kookplaat tegelijk worden gebruikt met de toestellen die op gas of andere brandstoffen werken (dit is mo-gelijk Niet van toepassing op apparaten die de lucht uitsluitend terug in de ruimte brengen).

• Op het product geplaatste voorwerpen+kunnen vallen. Plaats geen voorwerpen op het product.
  Flambeer nicht onder uw product. WAARSCHUWING: Verwijder de beschermende folie voordat u de afzuigkap installeert.

Zorg tijdens de werkig dat er zich onder de afzuigkap nooit hoge vlammen bevinden.
- Frituurpannen要去en tijdens gebruik voortdurend onder toezicht staan: oververhitte olie kan in brand vliegen.

1.2 Naleving van de WEEE-norm en verwerking van afvalproducten:

Dit product voldoet aan de WEEE-norm van de EU (2012/19/EU). Dit product heeft een classificatiesymbol voor verwerking van elektrische en elektronische apparatuur (WEEE).

Dit symbool geeft aan dat dit product Niet met ander huishoudelijk afval mag worden weggegooid aan het einde van zich levensduur. Het gebruike apparaat moet worden gereturneerd maar het

officièleinzamelpunt voorrecycling van elektrische en elektronische apparaten. Omdezeinzamelpunten te vinden kunt u contact opnemen met uwlokale autoriteiten of detailhandelaar waar het product werd verkocht.leder huishouden voert een belangrijke roluit in terugwinnen en recycling van oude apparatuur. Een juiste afvalbehandeling levert een bijdrage tervoorkoming van de negatieve gevolgen voor het milieu en de volksgezondheid.

1.3 Naleving van de RoHS-richtlijn

Het door u aangekochtete product voldoet aan de EU RoHS-norm (2011/65/EU). Het bevat geen schadelijk en verboden materialen die in de norm zijn vermeld.

1.4 Verpakkingsinformatie

Verpakkingsmaterialen van het product waar gemaaaktuitrecycleerbare materiaielen in overeenstemming met once nationale milieuverordeningen. Gooi de

verpakkingsmaterialen nicht samen met het huishoudelijk afval of ander afval weg. Breng ze maar de inzamelpunten voor verpakkingsmaterialen aangewezen door de lokale instanties.

2 Algemeen uiterlijk

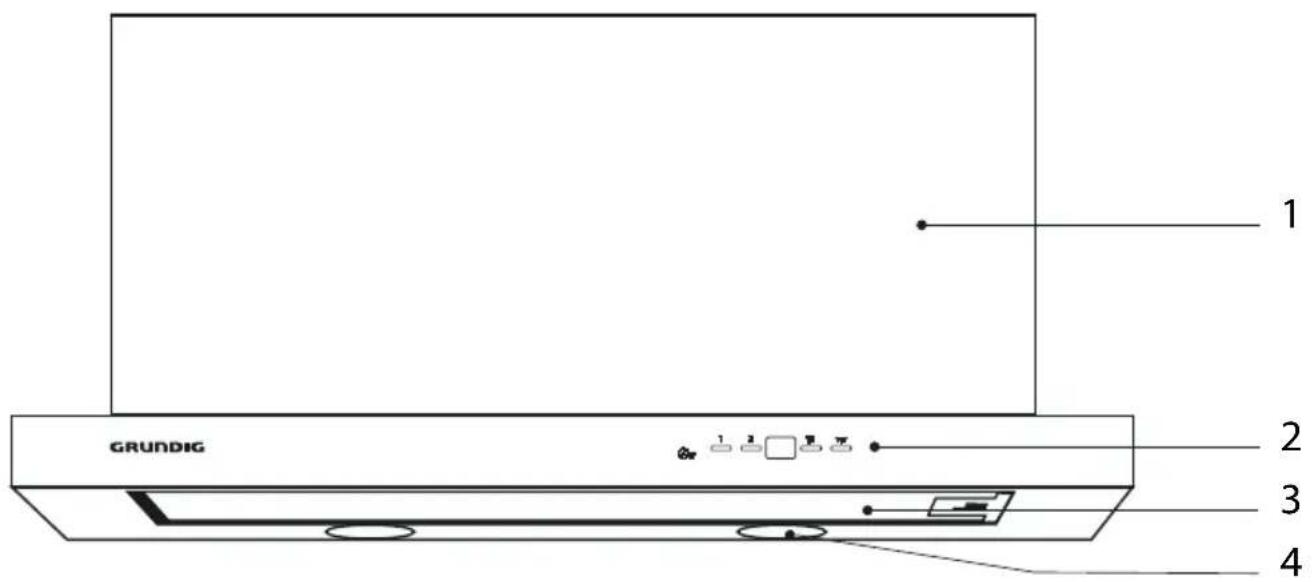

2.1 Overzicht

1. Apparaat
2. Bedieningspaneel
3. Vetfilter
4. Verlichting

3 Werking van het apparatus

3.1 Bediening van het toestel

1 2 3 4 ABCDE

A Druk op de knop om het apparaat in te scha- kelen. Het product begint te werken aan snel- heidsniveau 1 wonneer deze knop worden inge- drukt.

B Het product begint te werken aan snelheidsni- veau 2 wonneer deze knop worden ingedrukt.

C Wonneer u het scherm verkent,kest u de snel- heid volgen waar aan het product werkt op het scherm.

D Het product begint te werken aan booster-ni- veau wonneer deze knop worden ingedrukt.

E Druk op deze knop om de lamp in of uit te scha- kelen.

Als u de bedieningsknop van de motor langer dan 2 seconden ingedrukt houdt, worden een timerfunctie van 15 minutes gestart. Er verschijnt een signal op het scherm zodia de chronometer start en de motor stopt automatisch na 15 minutes.

• Wanner u uw apparaat gebruikt, moet u de能力和instellungen aanpassen aan de intensiteit van de damp en de geur, om energie te besparen.
• Gebruik lage snelheden (1-2) onder normale omstandigheden, en het booster-niveau voor intense geur en damp.

• De lampen op de afzuigkap়n geplaatst voor het verlichten van de kookzone.

• Het gebruik ervan voor milieuverlichting要去 leiden tot onnodige energia-uitgaven en onvoldoende verlichting.

3.3 De bediening van de afzuigkap

• Uw toestel bevat een motor met verschillende snelheden.
• Voor betere prestaties raden wij aan om lage snelheden te gebruiken onder normale omstandigheden en hove snelheden in geval van sterke geuren en intense dampen.
• U kurz uw apparaat starten door op de gewenste能力和 steinsteltoets te drukken. (A, B, D).
• U kurz het kookgedeelte verlichten door op de lamp (E) te drukken.

3.4 De reinigingsduur voor het metalen filter

De filters moeten worden gereinigd wonneer het "C" signaal verschijnt op het scherm of (naarge- lang het gebruik) na 3 of 4 weken. Om het "C" signaal te wissen, nadat u de filters hebt gereinigd en verrangen, houdt u de knop (A) ingedrukt gedurende meer dan 3 seconden (wonneer het apparaat is uitgeschakeld). De letter "e" verschijnt op het scherm en het apparaat begint normal te werken. Als u bewerkingen要去uitvoeren voor u de letter "C" wilt wisssen, verschijnt de actieve motorsnelheid gedurende 1 seconden wonneer u de knop (A) indrukt en daarna hervat de motor de normale werkung.

Het "C" symbol verschijnt na 60 eer werking.

3 Werking van het apparatus

3.5 Vervanging van de lamp

Maak de elektrische aansluitingen van het apparaat. Uw toestel maakt gebruik van een 3W-spots LED-lamp. Voor het verrangen van de lampen duwt u de houder van achefteren maar beneden, draait u deze gegen de klok in en haalt u deze maar beneden. Voer de bovenstaande bewerking uit in omgekeerde volgorde om weitere lampen te installereren.

Lamp
Lampvermogen (W)	3 W
Houder / Stop-contact	GZ 10
Lampspanning 220 - 240 V
Afmeting 53 x 50 mm
ILCOS Code DR/F-3-220-240-GZ10-50-53
Lichtstroom 250 lm
Gecorreleerde kleurtempera-tuur	3000 K

Dit product bevat een Lichtbron van energie efficien tieklasse "F".

3.6 Bediening met schouwaansluiting

ordt afgezogen via het rookkanaal, dat aan de aansluitkop op de kap wordt bevestigd.

• De diameter van het rookkanaal要去gelijk zijn aan de aansluitring. Bij een horizontale opsteling要去 de buis een lichte opwaartse helling hebben (ongeveer 10^ ), zodate leucht gemakkelijk de ruimte kan verlaten.

3.7 Bediening zonder schouwaansluiting

rdt door het koolstofffilter gefilterd en in deruimte gerecircular. Koolstofffilter worden gebruikt wannerhet het onmogelijk is om een

schoorsteen in huis te gebruiken.

• Bij gezbruik zonder afvoer verwijdert u de kleppen in de rookgasadapter.
• Het aluminium vetfilter verwijderen. Om het koolstofffilter te installereren,plaatst u het filter op de lipjes door het te centreren op het kunststoffstuk aan beiden zichden van het ventilatorhuis. draai het vast door maar rechts ofaar links te draaien.
• Het aluminium vetfilter verrangen.

4 Reiniging en onderhoud

Trek de stekker uit het stopcontact of zet de schakelaar uit voordat u het product reinigt en onderhoudt.

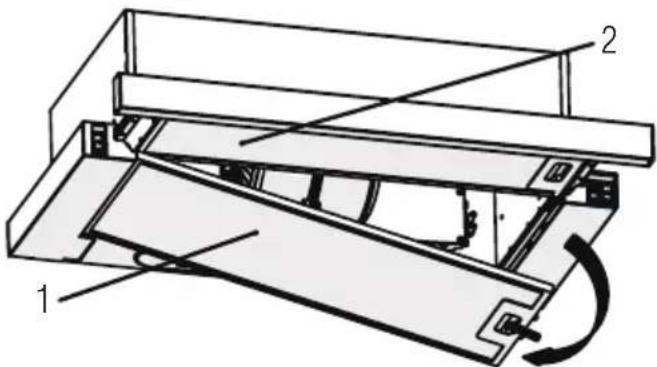

4.1 Reiniging van het vetfilter

Het vetfilter houdt de oliedeeltjes in de lucht vast. De kleur van de vetfilters kan na herhaalde reining wijzigen. Dit is normal en u hoeft de filters nicht te verrangen.

1. Extern vetfilter

2. Intern vetfilter

3. Trek de schuifplaat uit door het Voorpaneel vast te houden. Verwijder eerst het externe vetfilter en daarna het interne vetfilter.

4. Duw de vergrendeling van het vetfilter maar voor.
5. Laat het daarna zachtjes zakken en trek het UIT. Anders kun je het filter buigen. Was en spelod vetfilters met vloeijaar wasmiddel en verrang de vetfilters filters in hun contactdozen door de bovenstaande stappen in omgekeerde volgordeuit te voeren. Dit filter houdt de oliedeeltjes in de lucht vast.

U kunt het uw vetfilters wassen in de vaatwasmachine.

OPGELET: Bij normalaal gebruik moet u uw filter een keer per maand rei-nigen.

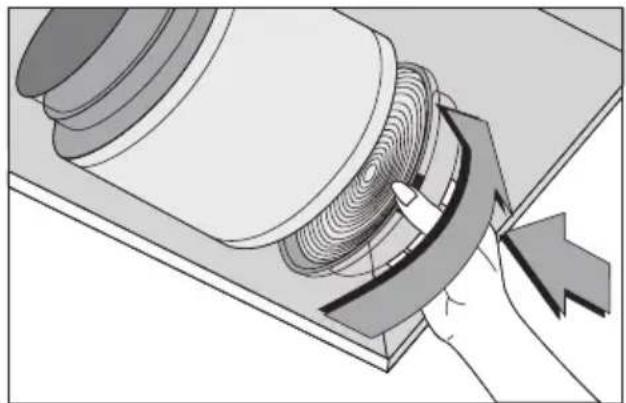

4.2 Vervanging van de koolstoffilters

Geurverwijderende filters bevatten houtskool (actieve kool). Vetfilters moeten in het product worden geinstalleerd, ongeacht of er al dan nicht koolstofffilter worden gezruikt.

• Het vetfilter verwijderen.
• Om het koolstofffilter te verwijderen, verwijdert u het koolstofffilteruit de behuizing door het linksom te draaien van de tab.
• Installee hetijke koolstofffilter.
• Installee het vetfilter.

OPGELET

Koolstoffilter mag nooit worden gewassen.
- Vervang de koolstoffilters eens in de 3 maanden.
- Het koolstofffilter is verkrijgbaar bij de geauthoriseerde diensten.

5 Installatie van het apparaat

WAARSCHUWING: Lees de veiligheidsinformatie in de gebrui-kershandleiding voordat u met de installment begint.

WAARSCHUWING: Het nicht instal-leren met schroeven en stabilisato-ren in overeenstemming met deze instructies kan leiden tot elektrische schokken.

Neem voor de installmentie van de kap contact op met deuchtst bijzijnde geauthoriserde service.

Het is de verantwoordelijkheid van de klant om de locatie en de elektrische installmentie van de kap voor te bereiden.

5.1 Positie van het apparatus

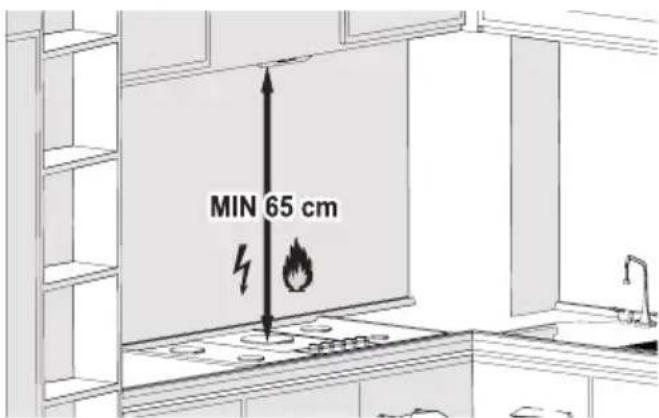

• De afstand:tussen het kooktoestel en de afzuiqkap moet voor de montage in acht worden genomen. De afstand moet 65~cm bedragen.
  Bij gasfornuizen moet de afstand tot het oppervlak van het rooster worden gemeten,
  Van het glazen oppervlak voor elektrische fornuizen.

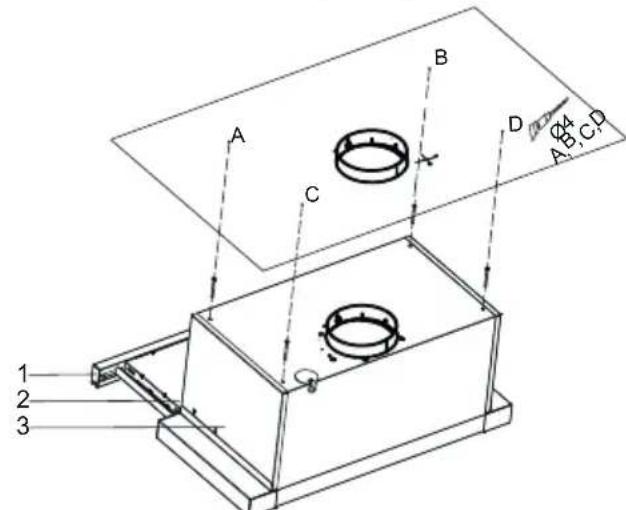

5.2 De gaten boren

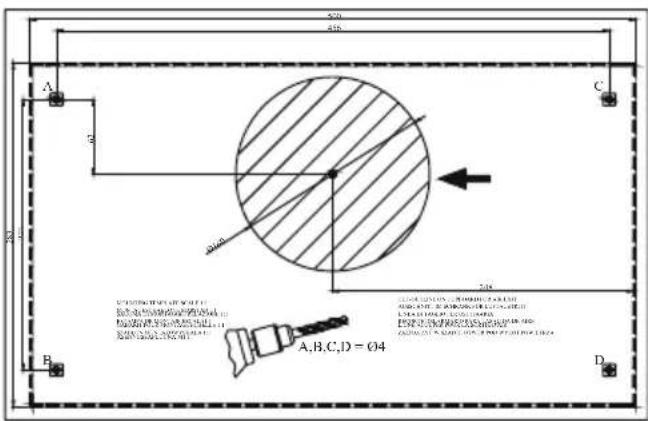

Plak het installatiesjabloon dat wordt geleverd met het product op het oppervlak waar u het product wilt installereren.

Boorgaten met een diameter van 04 mm op de punten gemarkeerd met A, B, C, D op het schema (afb. 1).

Draai de uitlaatopening van de gespecifieerde buis in het installationsjabloon aan volgens de vermelde afmetingen.

Afb.1

De afmetingen vermeld in de afbeelingen dieren ter illustratie. Volg het installationsjabloon zorgvuldig dat wordt geleverd met het product.

Het apparaat wordt gemonteerd op de behuizing op de punten A, B, C, D met de 4 x 40 schroeven die worden geleverd met het apparaat. Wrijf het voorpaneel Niet gegen de behuizing wanner de schuivende set beweegt (afb. 2).

Afb. 2

5 Installatie van het apparatus

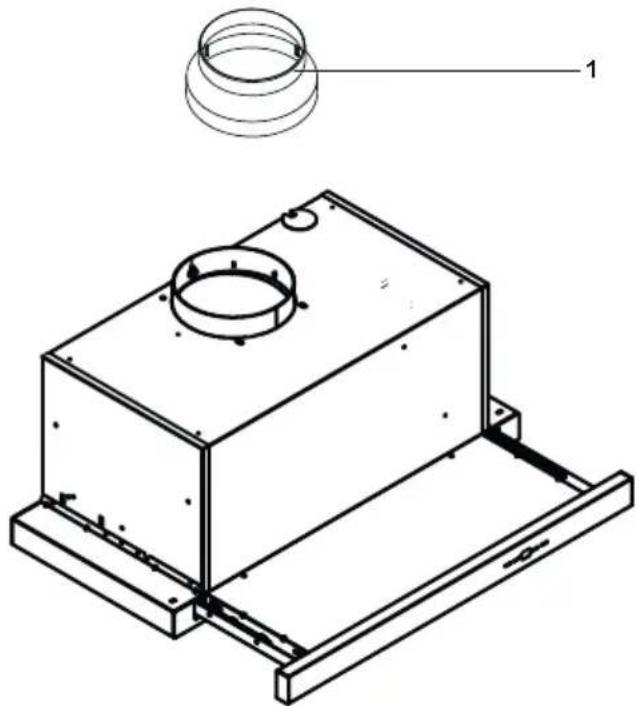

Voer, indien nodig, de 0150/120 mm buisadapter aan de buisuitlaat (afb. 3).

Afb. 3

De 0150/120mm uitlaatbuis adapter wordt afzonderlijk verkocht. Neem contact op met uw verdelen om deze te kopen.

Voer de aansluiting uit van de luchtuiitlaat voor dit product.

5.3 Het apparaat installeren en uitpakken

• Controller of het apparaat defecten vertoont.
• Alle eventuele defecten veroorzaaktijdens het rapport要去en onmiddelijk worden gemeld aan de koeriersdienst.
• Zichtbare defecten要去en ook worden meegeerdeeld aan de verkoper.
• Kinderen mogen nooit spelen met het verpakkingsmateriaal!

5.4 Opberging

• Als u Niet van plan bent het apparaat gedurende een langeperiode te gebruiken, moet u het zorqvuldig opbergen.
• Zorg ervoor dat het apparaat is losgekoppeld, afgekoeld en volledig droog is.
• Berg het apparaat op in een goed geventileerde locatie.
• Houd het apparaat UIT de buurt van kinderen

5.5 Hantering en transport

• Wonneer u het apparaat hanteert en verplaatst, moet u het in de originele verpakking dragen. De verpakking van het apparaat beschermt het tegen fysieke schade.
• Plaats geen zwarelasten op het apparaat of op de verpakking. Het apparaat kan worden beschadigd.
• Als u het apparaat LAST vallen, za het möglichk Nieteerwerken of permanent beschadigd+zijn.

6 Probleemoplossing

Probleemoplossing Reden	Help
Het product werkt nicht. Controller uw zekering. Uw zekering is möglich afgeslo-ten, schakel ze in.
Het product werkt nicht. Controller de elektrische aansluiting. De netspanning		moetussen220-240 V bedragen.
Het product werkt nicht. Controller de elektrische aansluiting. Controller of de		andere produc- ten in uw keulen werken.
De lamp werkt nicht. Controller de elektrische aansluiting. De netspanning moetussen220-240 V bedragen.
De lamp werkt nicht. Controller de schakelaar van de lamp. De lampschakelaar moet in de"Aan" positie staan.
De lamp werkt nicht. Controller de lampen. De lampen van het product		mogen Niet defect+zijn.
De luchtinlaat van het product is slecht.	Controller het aluminium filter. Het aluminium	olieffilter moeténmaal per maand worden gewassen bij normal gebruik.
De luchtinlaat van het product is slecht.	Controller het luchtuitlaat rookkanaal. Het luchtuitlaat rookkanaal moet in de "Aan" positie staan.
De luchtinlaat van het product is slecht.	Controller het koolstofffilter. Voor producten met koolest- filters moet het filter normalaigezien elke drie maanden worden verrangen.
