GEBRUIKSAANWIJZING GEDD 5481 XB GRUNDIG

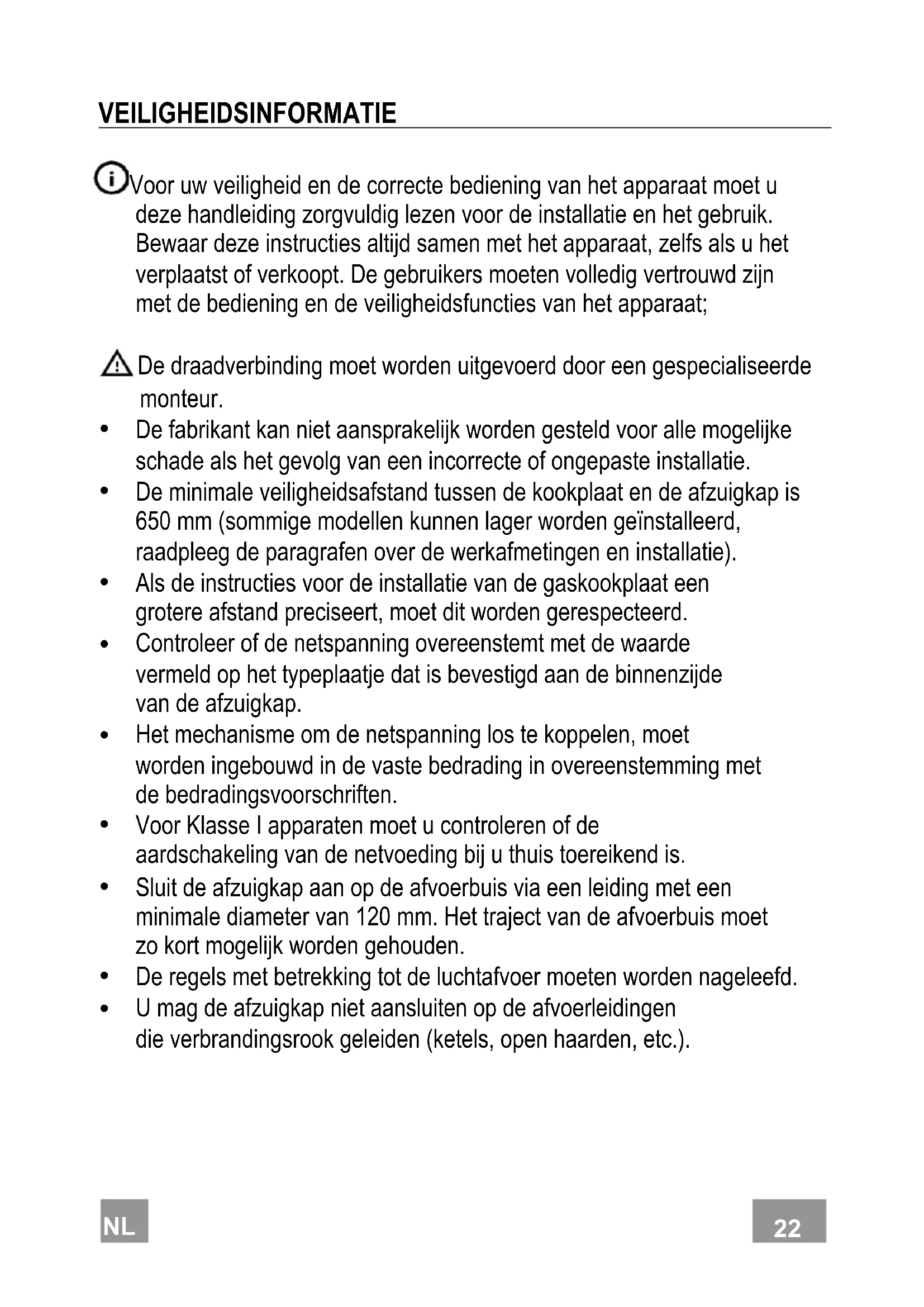

Voor uw veriligheid en de correcte bediening van het apparaat要去 u deze handleiding zorgvuldig lezen voor de installmentie en het gebruik. Bewaar deze instructies altijd samen met het apparaat, zichs als u het verplaatst of verkoopt. De gebruikers要去en volledig vertrouwd zijn met de bediening en de veriligheidsfuncties van het apparaat;

De draadverbinding moet worden uitgevoerd door een gespecialiserde monteur.

• De fabrikant kan nicht aansprakelijk worden gesteld voor alle möglichke schade als het gevolg van een incorrecte of ongepaste installment.
• De minimale veiligheidsafstand:tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen können lager worden geinstallerd, raadpleeg de paragrafen over de werkafmetingen en installment).
• Als de instructies voor de installmentie van de gaskookplaat een grotere afstand preciseert,要去 dit worden gespecteerd.
• Controller of de netspanning overeenstemt met de waarde vermeld op het typeplaatje dat is bevestigd aan de binnenzijde van de afzuigkap.
• Het mechanisme om de netspanning los te koppelen,要去 worden ingebouwd in de vaste bedrading in overeenstemming met de bedrangsvoorschriften.
• Voor Klasse I apparaten要去 controlleren of de aardschakeling van de netvoeding bij u thus toereikend is.
• Sluit de afzuigkap aan op de afvoerbuis via een leiding met een minimale diameter van 120mm . Het traject van de afvoerbuis要去 zich kort möglich worden gehonden.
• De regels met betrekking tot de luchtafvoer要去en worden nageleefd.

• U mag de afzuigkap Niet aansluiten op de afvoerleidingen die verbrandingsrook geleiden (ketels, open haarden, etc.).

• Als de afzuigkap worden gezruikt in combinatie met nicht-elektrische apparaten (bijv. apparaten die gas verbranden)要去 een toereikende luchtcirculatie worden gegardeerd in de ruimte om de terugstroming van afvoergassen te voorkomen. Als de afzuigkap worden gezruikt in combinatie met apparaten die met andere dan elektrische energia worden aangedreven, mag de negatieve druk in de ruimte nicht hoger�n dan 0,04 mbar om te voorkomen dat de rook terug in de kamer worden gezogen door de afzuigkap.

• De lucht mag nicht worden afgevoerd in een rookkanaal dat worden gebruikt voor de afvoer van rook van apparaten die gas of andere brandstoffen verbranden.
• Als het netsnoor beschadigd is, moet het worden verrangen door de fabrikant of zijn onderhoudsvertegenwoordiger.
  Voer de stekker in het stopcontact dat conform is met de geldende voorschriften en gemakkelijk toegankelijk is.
• Met betrekking tot de technische en veiligheidsmaatregelen die要去en worden genomen voor de rookafvoer要去 de regelgeving van de lokale instanties nauw gezet worden gevolgd.

WAARSCHUWING! Voor u de afzuigkap installeert, moet u de beschermende lagen verwijderen.

• Gebruik enkel schroeven enkleine onderdelen om de afzuigkap te ondersteunen.
  WAARSCHUWING! Als de schroeven of bevestigingsmiddelen nicht worden geinstalleerd in overeenstemming met deze instructies kan dit resulteren in elektrische bevaren.
• Kijk nooit rechtstreeks in het Licht door optische apparaten (verrekijker, vergrootglas, ...).
  U mag nicht flamberen onder de afvoerkap; brandrisico.

• Dit apparaat kan worden gebruikt door kinderen van 8aar of ouder en door Personen met een verminderd fysiek, gevoelsmatig of mental vermogen of met een gebruik aan ervaring en kennis als ze onder toezicht staan van en instructies hebben gekregen met betrekking tot het gebruik van het apparaat op een veilige wijze en zij de betrokken bevaren begrijpen. Kinderen mogen Niet spelen met het apparaat. De reiniging en het onderhoud door de gebruiker mag nicht wordenuitgevoerd door kinderen die nicht onder toezicht staan.

• Kinderen要去en onder toezicht staan om zeker te zich dat ze Niet spelten met dit apparaat.

• Het apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale möglichkheden, of door Personen met gebrek aan ervaring en kennis, tenzij zich onder toezicht staan of instructies hebben gekregen.

De toegankelijke onderdelen können warm worden indien gebruikt met kooktoestellen.

• Reinig en/of verwang de filters na de gespecificierde interval (brandgevaar). Zie paragraaf Zorg en reiniging.

• De ruimte要去 voldoende worden geventileerd als de afzuigkap gegliktijdig worden gebruikt met apparaten die gas of andere brandstoffen verbranden (niet van toepassing op apparaten die de lucht enkel terug maar de ruimte voeren).

• Het symbolism op het product of op de verpakking wijst erop dat dit product Niet mag worden behandeld als huishoudelijk afval. Inplaats waarvan要去 het aan het verzamelpunt voor recyclage van elektrisch en elektronische toestellen gegeven worden. Door ervoor te zorgen dat dit product correct wordt wegegooid, helpt u potentièle negatieve gevolgen voor het milieu en de volks gezondheid die het gevolg hunnen zich van de ongeschikte afvalverwerking van dit product. Voormeer gedetailleerde informatie over de recycling van dit product kunt u contact opnemen met uw lokale autoriteit, uw huishoudelijk afvalverwerkingsdienst of de winkel waar u het product hebts gekocht.

Het apparatusuit/intrekken

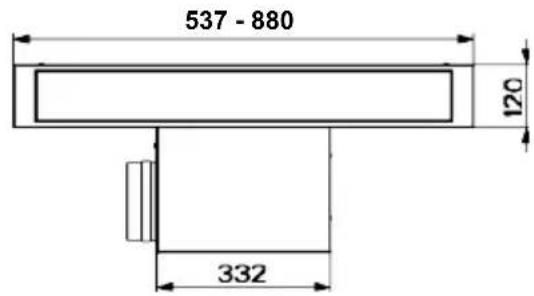

Risico op letsels!

Risico van blokkeringen wonneer het apparaat wordt in- of uitgetrokken. Steek nooit uw handen in de bewegende zone van het apparaat verwijl het worden in- of uitgetrokken. Houd kinderen op een veilige afstand.

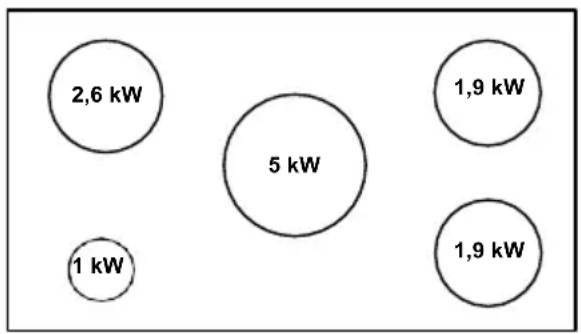

• Deze afzuigkap kan worden gebrukt in combinatie met een gasfornuis met de volgende eigenschappen:
• Maximaal vermogen 12,4 kW
• 5 brand zoals de afbeelding..

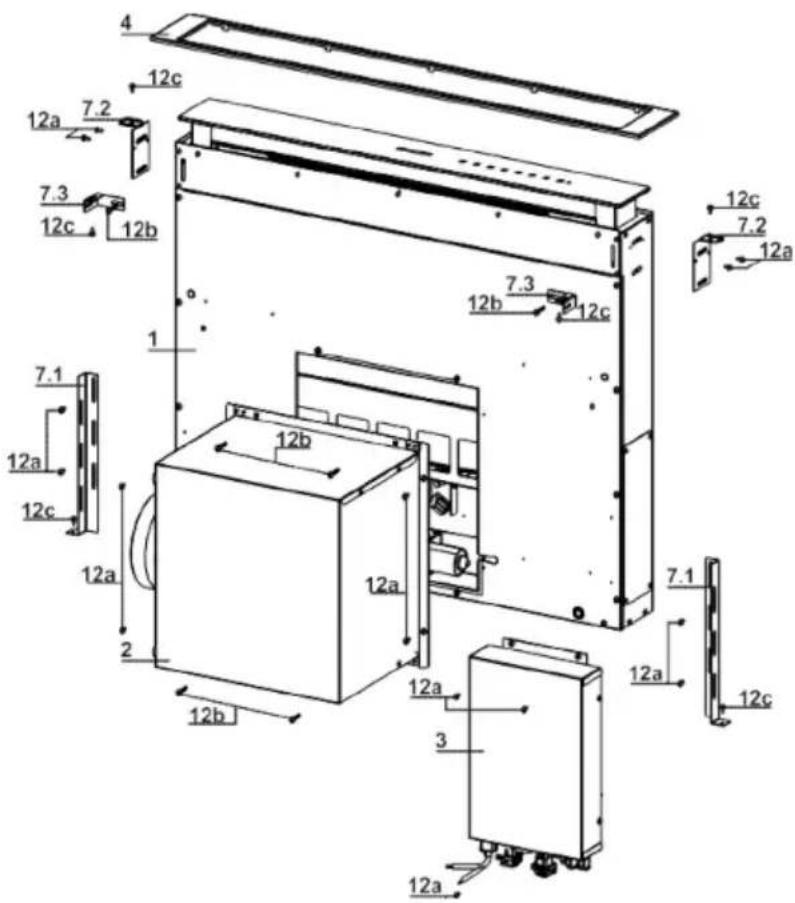

Onderdelen

Ref.	Hvh.	Product Onderdelen
1	1	Kap luifel met: Bediening, Licht, filters
2	1	Motorenheit
3	1	Elektrische eenheid
4	1	Voorste frame
Ref.	Hvh.	Installatie Onderdelen
7.1	2	Spatplaat bevestigingsbeugel
7.2	2	Brander bevestigingsbeugel
7.3	2	Zijbeugel
12a	16	Schroeven 3,5 x 9,5
12b	6	Schroeven M4 x 8
12c	6	Schroeven 4 x 15
	Hvh.	Documentatie
	1	Gebruiksaanwijzing

INSTALLATIE

Deze afzuigkap要去 in de keukeneenheid worden geinstalleerd in:

Versie met afvoer: Afvoer maar buiten.
- Versie met her circulatie: Interne her circulatie.

Volgorde van bewerkingen - Installatie

• Boren in het steunoppervlak en de afzuigkap aanbrengen
• Verbindingen
• Functionele controle
• Verwijdering van de verpakking

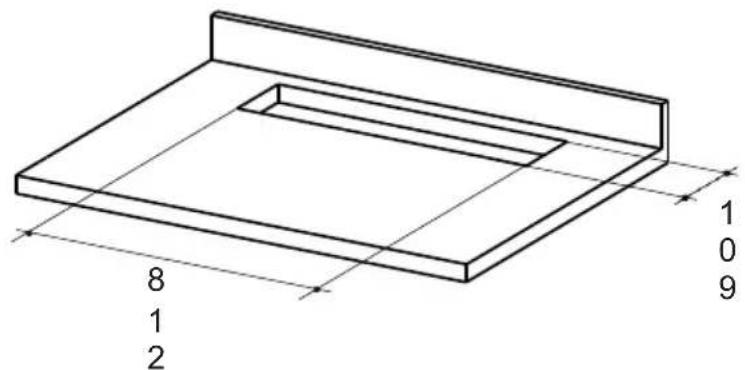

Boren in het steunoppervlak

BELANGRIJK

De afstand:tussen de opening die is gemaakt voor de kookplaat en voor de afzuiging moet minimum 3cm en maximum 5cm zijn, in overeenstemming met de sterkte van het materiaal dat worden gebruikt voor de planta.

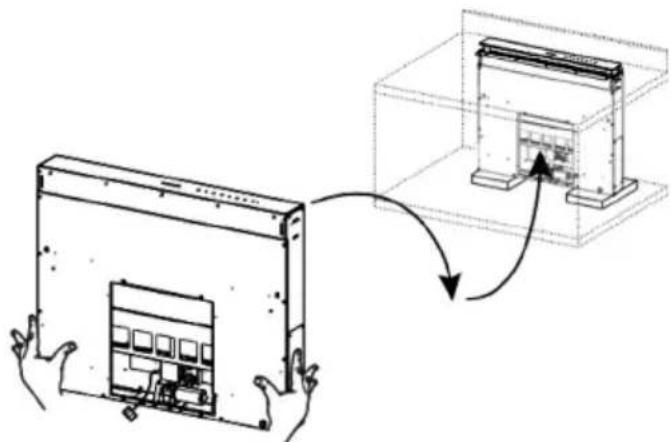

De luifel van de afzuigkap invoeren in het steunoppervlak van beneden

• De afzuigkap is ontworpen maar voor de installmentie vooraan van de motoreenheid.

• Als de keukeneenheid anders worden aangebracht,要去 de stekker die is voorzien op dechterzijde van de afzuigkap luifel worden verwijderd en vooraan aangebracht. De kabel en de kabelgeleider voor de aansluiting van de motoreenheid要去en ook worden verplaatst met de sleuf die is voorzien op elke zijde (A). Voor u doorgaat,要去 de motoreenheid worden bevestigd aan de afzuigkap luifel (zie paragraaf De motoreenheid bevestigen).

Voer de luifel van de afzuigkap van onderaan in het werkblad, met de gaten geboord zoals hierboven beschreiben.
- Til de luifel van de afzuigkap omhoog met de steun tot de voorzijde uit het werkblad steekt.

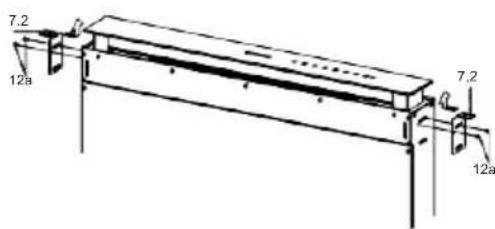

Voer de beugels 7.2, zoals aangeduid in de afbeeling, in de daartoe voorziene sleuven en bevestig ze met de geleverde schroeven 12a.
- Centreer de luifel van de afzuigkap in overeenstemming met de sleuf van de kookplaat.

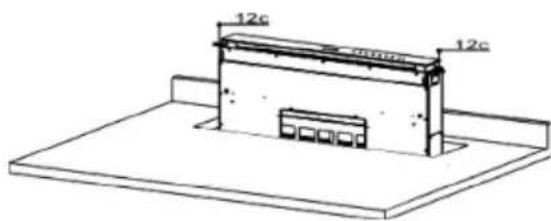

- Bevestig de luifel van de afzuigkap met de 2 geleverde schroeven 12c op het werkblad en verwijder de steunen.

Waarschuwing:

Als het kookblad is gemaat van een materiaal dat Niet toelaat de schroeven 12c in te draaien, cunt u eenkleine hoeveelheid silicone aanbrengen om de beugels 7.2 te lijmen op deplaat en ze volledig latent drogen voor u doorgaat met de installmentie.

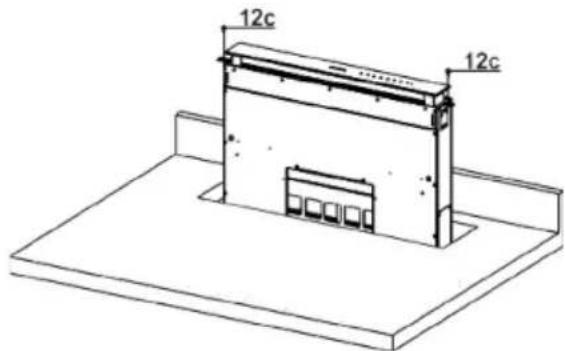

De luifel van de afzuigkap invoeren in het steunoppervlak van bovenaan

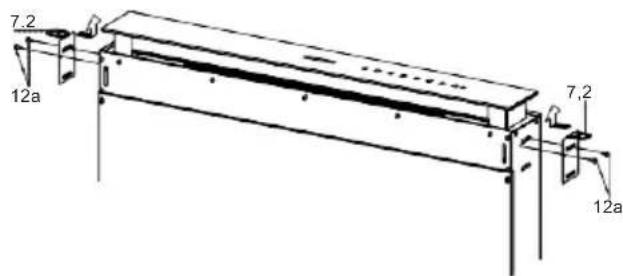

Voer de beugels 7.2, zoals aangegeven in de afbeeling, in de sleuven en bevestig ze met de geleverde schroeven 12a.

• De kap is klaar in voor installmentie ge vooraan van de motorenheid.

• Als de keukeneenheid anders worden ingeringt en de motoreenheid要去 worden aangebracht op de achechterzijde要去 de stekker die is voorzien op de achechterzijde van de luifel van de afzuigkap worden verwijderd en maar voor verplaatst. De kabel en de kabelgeleider voor de aansluiting van de motor要去 ook worden verplaatst met de sleuf voorzien aan elke zijde (A).

Voer de luifel van de afzuigkap in het kookblad, geboard Zoals hierboven beschreiben.

• Centreer de luifel van de afzuigkap in overeenstemming met de sleuf van de kookplaat.

• Bevestig de luifel van de afzuigkap met de 2 schroeven 12c.

Waarschuwing:

Als het kookblad is gemaat van een materiaal dat Niet toelaat de schroeven 12c in te draaien, cunt u eenkleine hoeveelheid silicone gebruiken om de beugels 7.2 te lijmen aan het blad en dit volledig latent drogen voor u doorgaat met de installmentie.

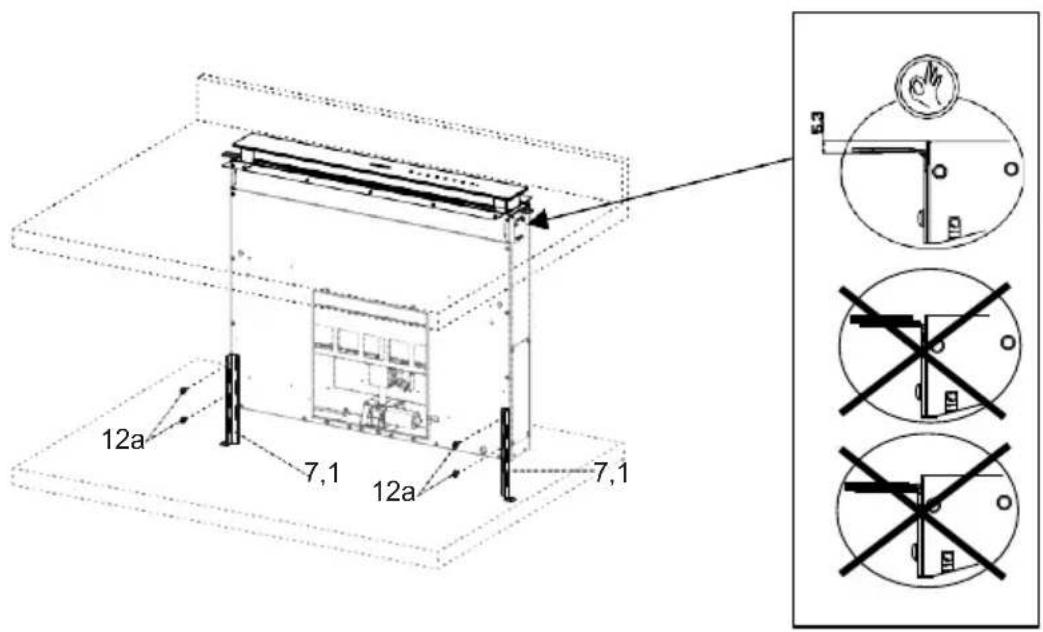

• Schroef de beugels 7.1 op de Voorzijde van luifel van de afzuigkap met de geleverde schroeven 12a.

• Voor u de beugels volledig vastdraait, moet u alle aanpassingen uitvoeren zodat ze kannen rusten op de onderste basis van het werkblad om verrorming van de bovenste beugels 7.2 te voorkomen zoals aangeduid in de afbeeling.

• Gebruik een waterpas om de luifel van de afzuigkap verticaal te positioneren en bevestig hem op het onderste oppervlak met de 2 geleverde schroeven 12c.

Draai de schroeven 12a volledig aan.

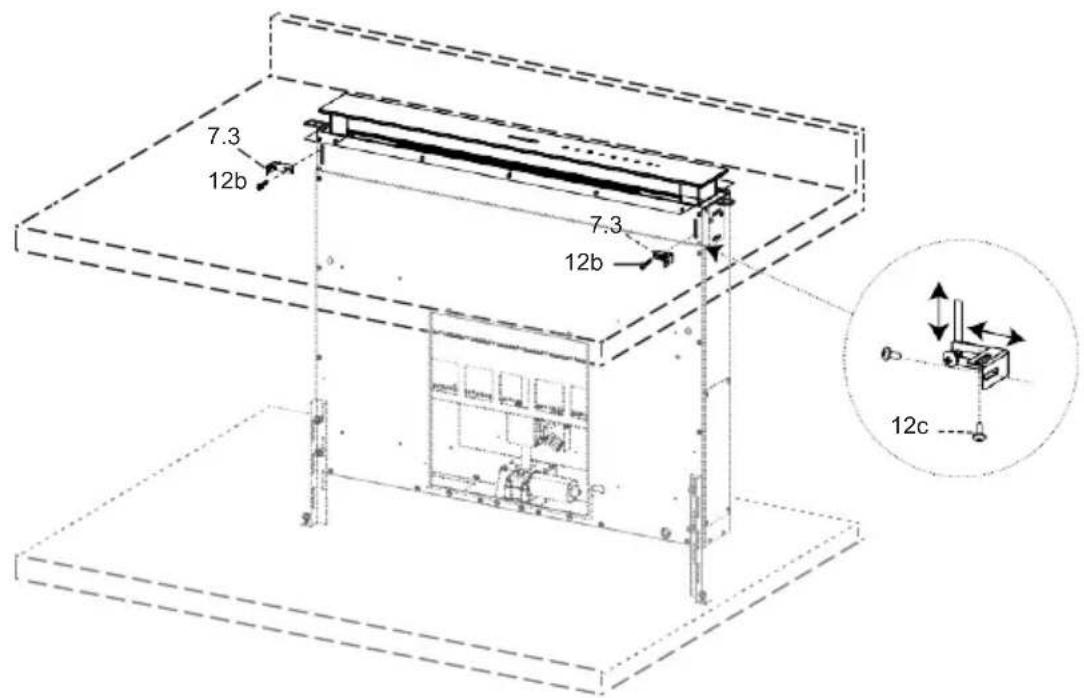

De hoekbeugels bevestigen

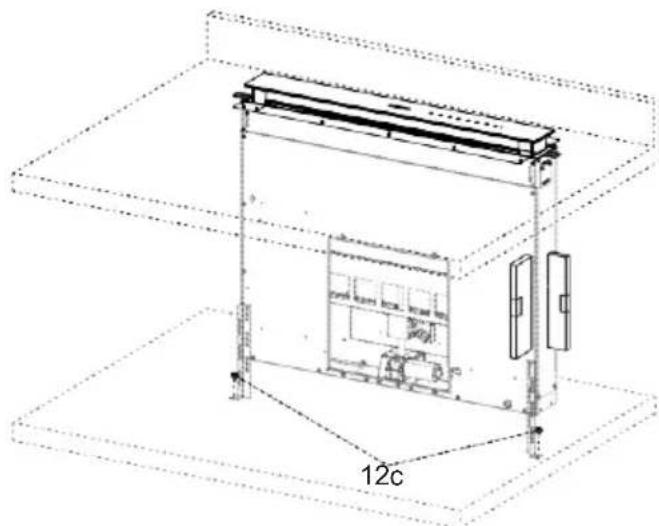

• Schroef de beugels 7.3 van de luifel van de afzuigkap met de geleverde schroeven 12b zonder ze volledig aan te draaien.

• Gebruik de geleverde schroeven 12c, bevestig het andere onderdeel van de beugels 7.3 aan de zijwanden van de eenheid of op het onderste deel van het kookblad.

• Schroef de schroeven 12c en 12b volledig aan.

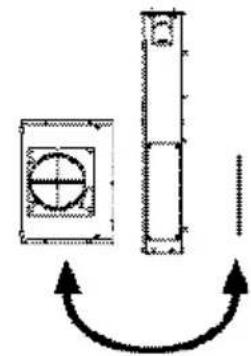

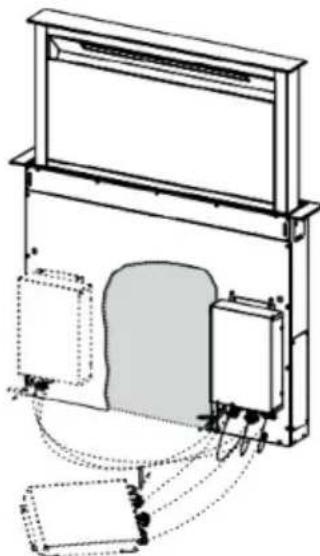

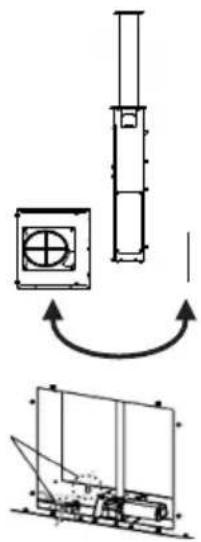

• De installmentie van de motoreenheid (1) vooraan of zichteraan要去 worden bepaald op basis van de positie van de keukeneenheid. Zorg ervoor dat de stekker correct is gespositioneerd.

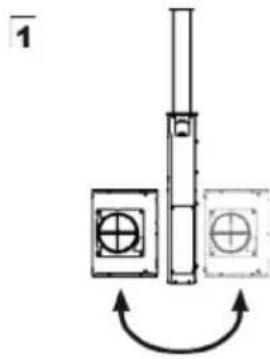

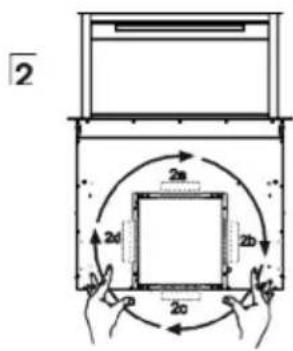

  Daarna kan de motoreenheid 90^ per keer worden gedraaid, afhankelijk van waar de luchtuitlaatopening is gemaatk in de eenheid, om de luchtuit alle 4 zijden te lately circuleren in overeenstemming met de opening in de eenheid

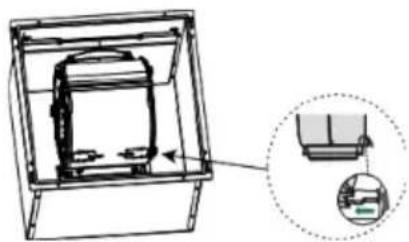

• Verbind de aansluiting van de luifel van de afzuigkap op de aansluiting van de motoreenheid.

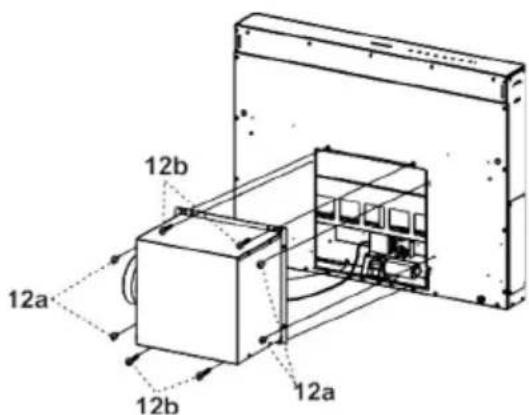

• Schroef de motoreenheid op de luifel van de afzuigkap met de geleverde schroeven 12a en 12b zoals weergegeven in de afbeelding.

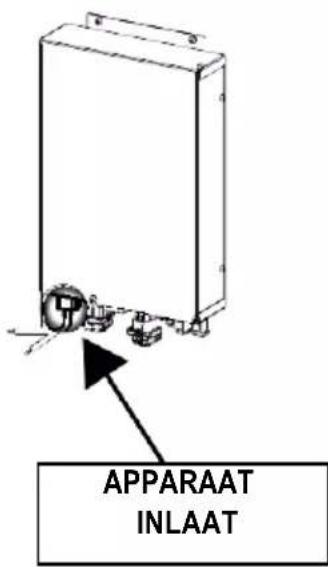

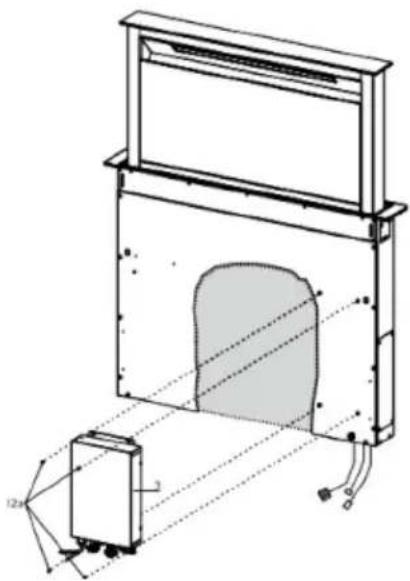

• Sluit de elektrische kabels aan die onderaan rechts uit de afzuigkap komen op de aansluitingen op de elektrische eenheid.
• Elke kabelaansluiting heeft een overeenstemmende aansluiting op de elektrische eenheid. Let er dus op deze nicht te verwarren.

• Bevestig de elektrische eenheid op de luifel van de afzuigkap met de geleverde schroeven 12a.
• De positie aangeduid in de afbeeling is slechts een optie. Indienoodzakelijk kan ze ook worden bevestigd op de linkerzijde van de afzuigkap of zelfs vrij op de basis van deenheid worden gelaten als dit geen structurele of veiligheidsproblemenveroorzaakt.

Waarschuwing...: U moet erijdens de installmentie van het product voor zorgen dat de kabeldoos nicht in contact komt met de vloer.

Verbindingen

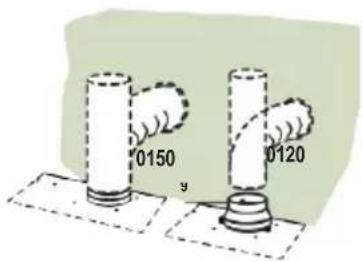

VERSION MET AFVOER LUCHTUITLAATSYSTEEM

Tijdens de installmentie van de versie met afvoer要去 u de kap verbinden met de schouw via een flexiblele of harde buis met een 150 of 120~mm . De installateur kan deze afmeting zichbepalen.

• Voer de reductieflens 9 op de uitlauf van de afzuigkap om een luchtuitlauf van 120 te installereren.
• Breng de buis aan met voldoende buisklemmen (niet geleverd).
• Verwijder de koolstoffilters indien aanwezig.

LUCHTUITLAAT - HERCIRCULATIE VERSIE

• Verbind de flens met de luchtuitlaatopening via een harde of flexibele buis van 120 of 150~mm
• Voer de reductieflens 9 in om een buiten van 0.120 ~mm aan te sluitenop de uitlaat van de afzuigkap.
• Bevestig de buis met geschichte buisklemmen. Het vereiste materiaal worden nicht geleverd.
• Bevestig het navigatierooster 8 op de uitlaat met 2 geleverde schroeven 12e (2,9 x 9,5).
• Zorg ervoor dat de actieve koolstoffilters zijn aangebracht (zie paragraaf over Het onderhoud van de actieve koolstofffilter).

• Sluit de kap aan op het elektrisch net met een tweepolige schakelaar met een contactopening van ten minste 3mm .

• Til de mobiele afzuigkap een aantal centimeter omhoog (zie paragraaf over het Gebruik).
• Om de verplaatsing te stoppen, drukt u de afzuigkap gewoon omlaag wanner ze omhoog komt.

Waarschuwing: U mag deschuifdeur nooit blokkerentijdens de opening of sluiting, behalveijdens de bewerkingen om het frame te monteren.

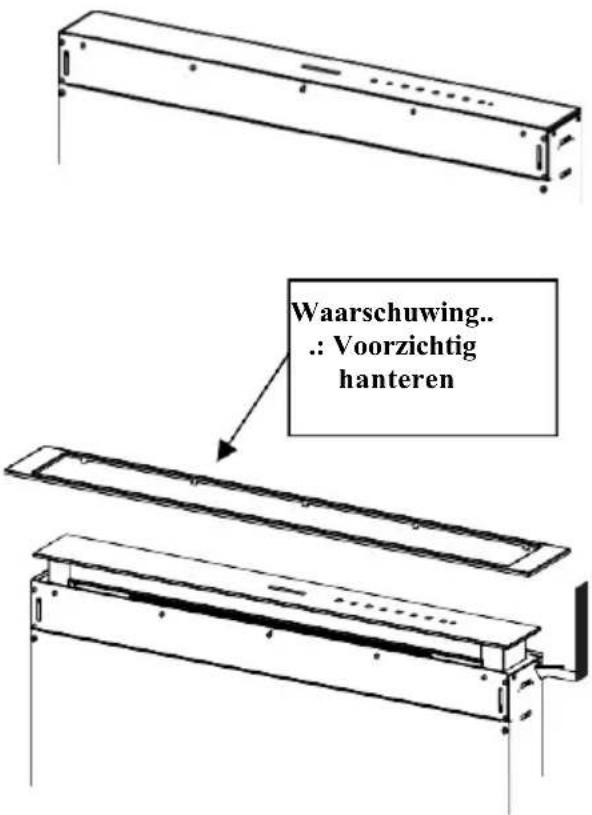

• Verwijder de sponzen beschermingen van de hoeken van het glas.

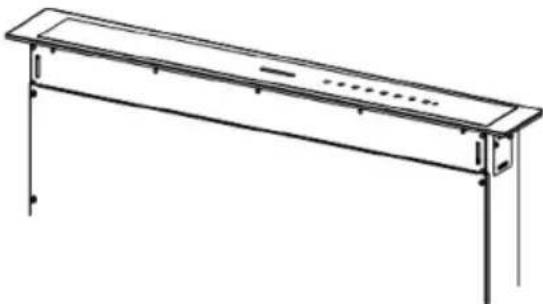

• Verwijder het voorste frame en voer het van bovenaan in. Zorg ervoor dat de tabs in de sleuven op de afzuigkap worden gevoerd en schuif ze maar links. Waarschuwing... Alle tabs要去en worden ingevoerd.

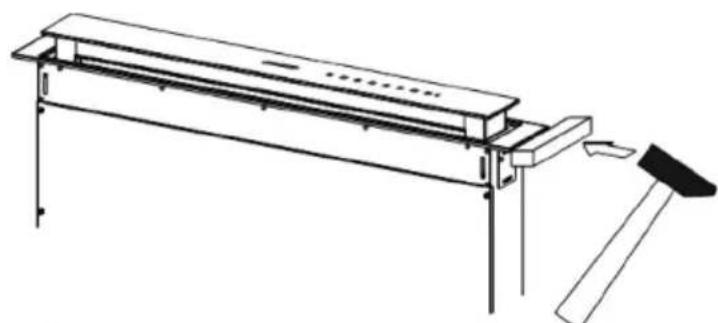

• Gebruik een werktuig (hamer) om te tikken langs het volledige frame van rechtsaar links tot het volledig is uitgelijnd. U kunt een stuk hout of ie ts gelijkaardig tussen de hamer en het voorste frame houden om schade te voorkomen.
• Raadpleeg de paragraaf over het Gebruik voor aanwijzingen hoe u de mobiele kap kurz terug maar de standaardpositie kunt schakelen.

• Open de deur van de afzuigkap (zie GEBRUIK).

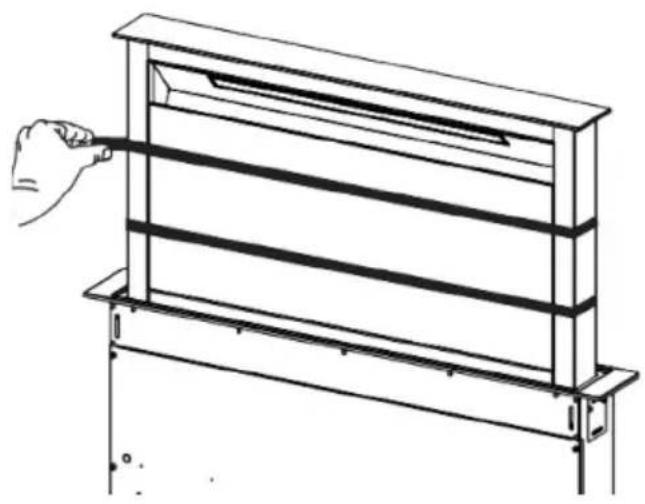

• Verwijder de 2 stroken kleefband waarmee het paneel worden beveiligdijdens het transport.

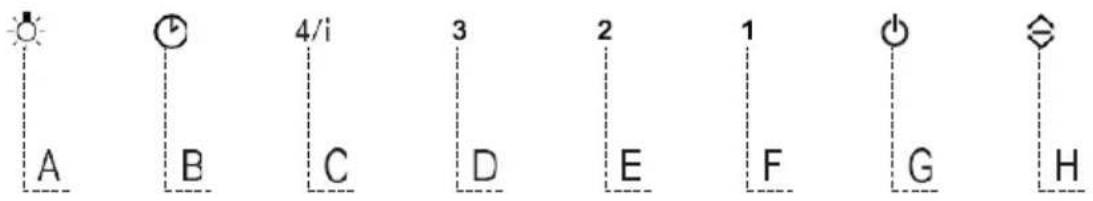

Bedieningspaneel

Knop	Funcie	LED knop
A	De knop werkkt enkel als de deur open is.
	Druk kort in = Schakelt de lichten aan/uit op maximale intensiteit.
	Houd dc knop 2 seconden ingedrukt - Schakelt dc nachtverlichting aan/uit.
B	Werkt enkel met de deur open.Kort indrukken = Schakelt dc startuittstel in/uit die resultecrt in dc automatische uitschakeling van de motor en de verlichting van elke versnelling met cen uitsstel 30'. Het wordt uitzeschakelt door dczelfdc knop opnieuw in te drukken, de motor uit te schakenen of de deur te sluiten.	LED knop B+ knop van dc ingestelde versnellinglicht op.
	Werkt zowel met de Deur gesloten en open.Houd de knop 2 seconden ingedrukt = Met het filteralarmingschakeld worden het filteralarm opnieuw ingesteld, alle lcds knipperen 3 maal. Deze aanwijzingen zijn enkel zichtaar als de motor uitzeschakeld.	Ononderbroken LED knop:Wijst erop dat de metalen vetfilters moeten worden gewassen. Iet alarm wordt ingeschakeld wonneer dc kap gedurende 100 uren hebft gewerkt.Knipperende LED knop:Wijst crop wannecr de actieve koolstofffilter moeter worden verrangen en ook wonneer de metalen vetilters moeten worden verrangen. Het alarm wordt ingeschakeld wannecr dc kap gedurende 200 uren hebft gewerkt.
C	Werkt enkel met de deur open. Kort indrukken - Schakelt de vierdeversnelling in/uit.	Ononderbroken LED knop
	Werkt enkel met de deur open.Houd de knop 2 seconden ingedrukt - Schakelt de Intensieveversnelling in. Deze snelheid is berekend om gedurende 6 minutes te werken. Aan het cine van deze periode kecert het system'erug maar de voordien ingestelde snelheid.Hot wordt uitzeschakelt door dczelfdc knop opnieuw in tc drukken, de motor uit te schakenen of de deur te sluiten.	Knipperende LED knop
D	Werkt enkel met de deur open.Schakelt de derde versnelling in.	Ononderbroken LED knop
E	Werkt enkel met de deur open. Schakelt dc tweede versnelling in/uit.	Ononderbroken LED knop
	Werkt zowel met Deur gesloten als open met motor + lichten = Uit.Houd de knop 4 seconden ingedrukt - Schakelt detoetsbordvergrendeling in/uit.	Alle LED knoppen knipperen twee maal. Tijdens de vergrendeling lichten de LED knoppen in volgorde op.
F	Werkt enkel met dc deur open.Kort indrukken - Schakelt de eerste versnelling in/uit.	Ononderbroken LED knop
	Deur open of geslotenHoud de knop 2 seconden ingedrukt - Schakelt het Actieve koolstofffilter alarm met dc motor uitzeschakelt en geen filteralarmingeschakeld.	LED knop B knippert weeie maal = Actieve koolstofffilter alarm ingeschakeldLED knop B knippert een maal = Actieve koolstofffilter alarm uitzeschakeld
G	Deur openDrukt kort in = Schakelt de motor uit	LED knop schakelt uit
	Deur open of geslotenHoud de knop ingedrukt gedurende 2 seconden met de motor en lichten uit = Schakelt de afstandsbediening in/uit.	LED knop G + F knipperen twcc maal = afstandsbediening ingeschakeldLED knop G + F knipperen een maal = afstandsbediening uitzeschakeld
H	Deur open = Sluit de deur + lichten en motor uittDeur gesloten = Opent de deur + lichten en motor aan.Waarschuwing: Als de deur gedeelijk open blijf om de een of andere reden要去 op de knop drukken om de openings-of sluitingscyclus te voltooien.

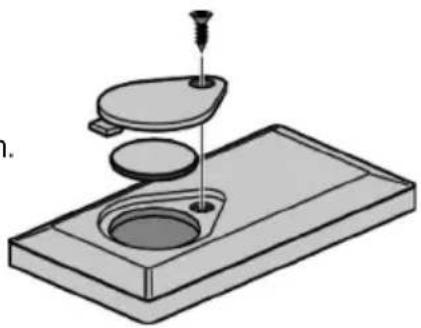

AFSTANDSBEDIERING (OPTIONEEL)

Dit apparaat kan worden bestuurd via een afstandsbediening, gevoed door een CR2032 type 3 V batterij (niet geleverd).

• Plaats de afstandsbediening Niet in de buurt van warmtebronnen.
• U mag de batterijen Niet weggooien met normala afval. Ze要去en in de specifiek daartoe voorziene containers worden geplaatst.

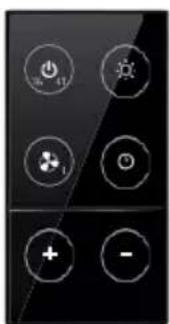

Afstandsbediening

Waarschuwing.: De ontvanger van de afstandsbediening is uitgeschakeld bij de levering. Raadpleeg de paragraaf Gebruik om hem te activeren.

	Motor	Deur gesloten: Opent de deur, schakelt de motor in aan slelheid=eén en schakelt de lichten in op de maximale intensiteit. Deur open: Kort indrukken: Motor aan/uit Ingedrukt gedurende 2 seconden: Sluit de deur en motor + schakelt de lichten uit
	-	-
	-	-
		Licht
	Intensief	Enkel met de deur open: Kort indrukken: Lichten aan/uit Ingedrukt gedurende 2 seconden: Nachtverlichting aan/uit
	Startuitstel	Enkel met de deur open: Schakelt het intensieve functie in
	-	Enkel met de deur open: Schakelt het startuitstel in
+		Enkel met de deur open: Verhoegt de operationele slelheid elke maal hij wordt ingedrukt.
-		Enkel met de deur open: Verlaagt de operationele slelheid elke maal hij wordt ingedrukt.

De comfortpanelen reinigen

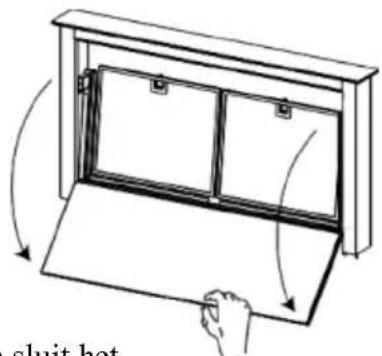

• Open het comfortpaneel door het� boven te trekken.

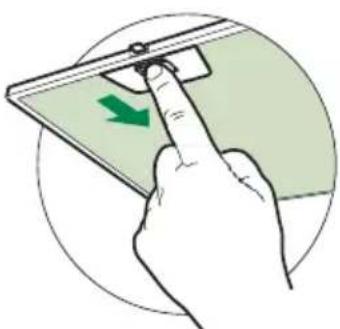

• Ontkoppel het paneel van de afzuigkap.
• Het comfortpaneel mag nooit worden gewassen in de vaatwasmachine.
• Reinig de buitenzijde met een vochtige doek en neutraal afwasmiddel.
• Reinig de binnenzijde met een vochtige doek en neutraal afwasmiddel; gebruik geen natte doeken, sponzen of waterstralen; gebruik geen schurende middelen.
• Breng het paneel opnieuw aan op het einde van de bewerking en sluit het.

Metalen vetfilters Deze kuren ook worden gewassen in de vaatwasmachine en要去en worden gereinigd wonneer knop B oplicht, of ten minste een maal elke 2 maanden van gebruik, of vaker als het zeer intensief worden gebruil

Het alarmsignaal opniew instellen

• Schakel de lichten en de zuigmotoruit.
• Houd knop B gedurende 2 seconden ingedrukt.

De filters reinigen

• Open de deur (zie GEBRUIK).
• Open het comfortpaneel door er aan te trekken.
• Verwijder de filters een voor een door ze maar dechterzijde van de eenheid te duwen en ze gelijktijdig omlaag te trekken.
• Was de filters zonder ze te buigen en LAST ze volledig drogen voor u ze opnieuw aanbrengt. (Als de kleur van het oppervlak van het filter na verloop vanijd verandert, heeft dit absoluten geen effect op de efficiente werkung van het filter zichl.
• Vervang het filter en let erop dat het handvat maar voor is gericht.
• Sluit het comfortpaneel.

Kan worden gewassen in de vaatwasmachine. Het filter moet worden gewassen als knop B knippert of ten minste een maal elke 4 maanden, of vaker als het zeer intensief worden gebruikt. Het is gegarandeerd maximaal vrij maal te werkken na het wassen voor u het要去 verrangen. Als het alarmsignaal is ingeschakeld, verschijnt het uitsluitend als de zuigmotor is ingeschakeld.

Het alarmsignal activeren

• In afzuigkappen met her circulatie要去en de filterverzadiging alarmen zich geactiveerd op de installmentie of later.
  Schakel delichten en de zuigmotoruit.

• Houd knop F ingedrukt gedurende 2 seconden.

• LED B knippert wee maal - Actieve koolstofffilter verzadigingsalarm INGESCHAKELD.

• LED B knippert én maal - Actieve koolstofffilter verzadigingsalarm UITGESCHAKELD.

HET ACTIEVE KOOLSTOFFILTER VERVANGEN

Het alarmsignaal opniew instellen

Schakel de lichten en de zuigmotoruit.
- Houd knop B gedurende 2 seconden ingedrukt.

Het filter verrangen

• Verwijder het comfortpaneel.
• Verwijder de metalen vetfilters.
• Verwijder de metalen filterstoppen van het vetfilter en reinig de verzadigde actieve koolstof geurfilter.
• Vervang het schone actieve koolstofffilter geurfilter, breng het opnieuw aan op het vetfilter met de metalen filterstoppen.
• Vervang de metalen vetfilters.
• Sluit het comfortpaneel.

Verlichting

• Neem contact op met de technische Dienst voor de verranging ("Neem contact op met de technische Dienst om deze te kopen").
