GEBRUIKSAANWIJZING The Sub Compact KRUPS

: een systeem dat het bier van THE TORP koelt, bewaart en serveert . THE TORP

: een navulling met 2 liter bier. THE SUB COMPACT kan alleen gebruikt worden met THE TORP en vice versa. OPMERKING: om optimale prestaties van het apparaat en een goede kwaliteit van het bier te verzekeren: laat altijd THE SUB COMPACT ingeschakeld als THE TORP binnenin is. Als u THE SUB COMPACT uitschakelt met THE TORP binnenin, zal THE TORP niet meer koelen, en niet meer onder druk gehouden worden.33

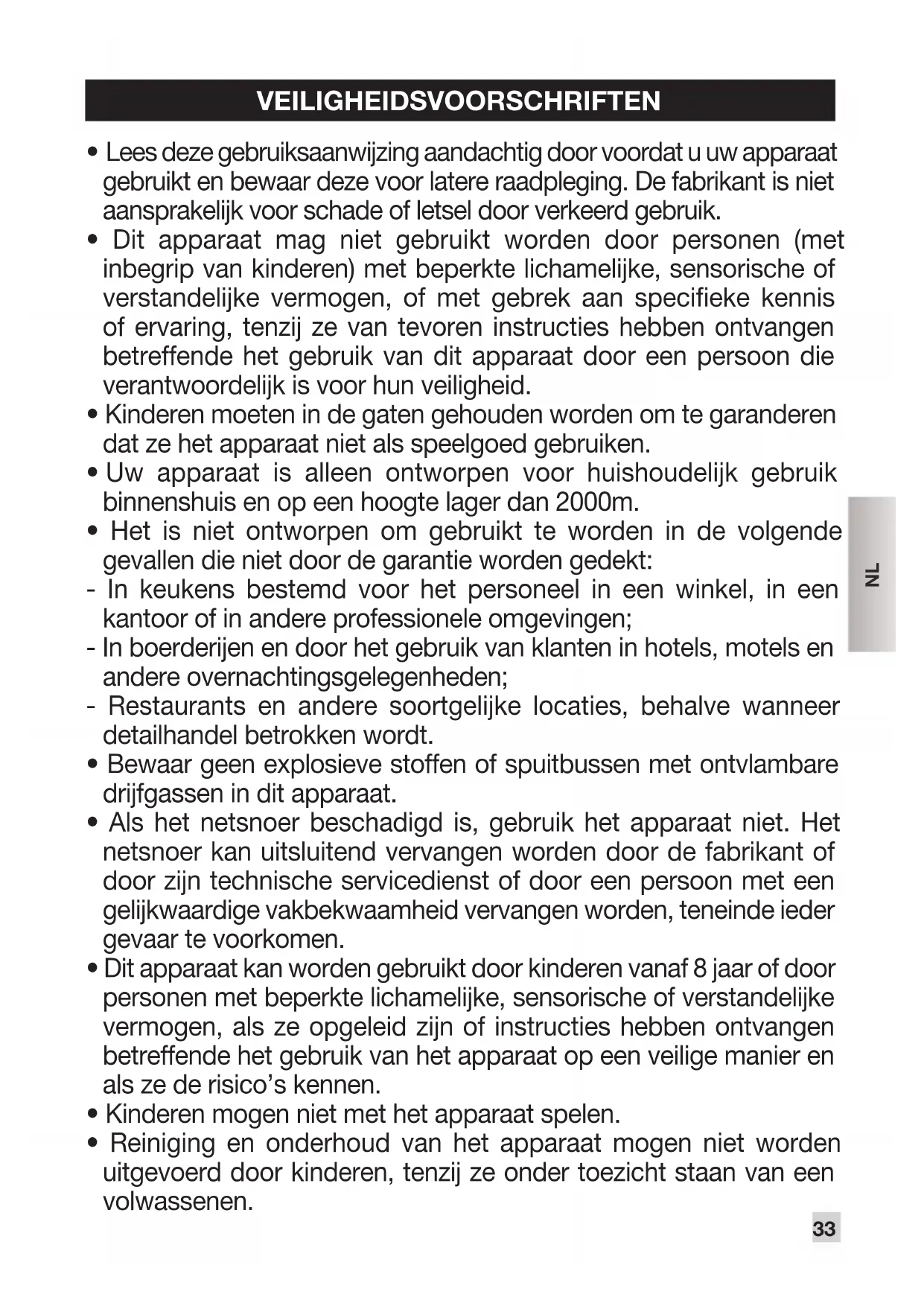

• Lees deze gebruiksaanwijzing aandachtig door voordat u uw apparaat gebruikt en bewaar deze voor latere raadpleging. De fabrikant is niet aansprakelijk voor schade of letsel door verkeerd gebruik.

• Dit apparaat mag niet gebruikt worden door personen (met inbegrip van kinderen) met beperkte lichamelijke, sensorische of verstandelijke vermogen, of met gebrek aan specieke kennis of ervaring, tenzij ze van tevoren instructies hebben ontvangen betreffende het gebruik van dit apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

• Kinderen moeten in de gaten gehouden worden om te garanderen dat ze het apparaat niet als speelgoed gebruiken.

• Uw apparaat is alleen ontworpen voor huishoudelijk gebruik binnenshuis en op een hoogte lager dan 2000m.

• Het is niet ontworpen om gebruikt te worden in de volgende gevallen die niet door de garantie worden gedekt: - In keukens bestemd voor het personeel in een winkel, in een kantoor of in andere professionele omgevingen; - In boerderijen en door het gebruik van klanten in hotels, motels en andere overnachtingsgelegenheden; - Restaurants en andere soortgelijke locaties, behalve wanneer detailhandel betrokken wordt.

• Bewaar geen explosieve stoffen of spuitbussen met ontvlambare drijfgassen in dit apparaat.

• Als het netsnoer beschadigd is, gebruik het apparaat niet. Het netsnoer kan uitsluitend vervangen worden door de fabrikant of door zijn technische servicedienst of door een persoon met een gelijkwaardige vakbekwaamheid vervangen worden, teneinde ieder gevaar te voorkomen.

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar of door personen met beperkte lichamelijke, sensorische of verstandelijke vermogen, als ze opgeleid zijn of instructies hebben ontvangen betreffende het gebruik van het apparaat op een veilige manier en als ze de risico’s kennen.

• Kinderen mogen niet met het apparaat spelen.

• Reiniging en onderhoud van het apparaat mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan van een volwassenen.34

• Sluit het apparaat op het lichtnet aan, die overeenkomt met de spanning zoals aangegeven op het plaatje van uw apparaat. Aansluiten op een verkeerde voedingsspanning zal de garantie laten vervallen en kan het apparaat beschadigen.

• In geval van oneigenlijk gebruik of het niet volgen van de instructies, wordt de fabrieksgarantie nietig verklaard. Gebruik alleen een compatibele TORP.

• Plaats niets anders dan een TORP in het apparaat.

• Gebruik het apparaat op een stevige, stabiele, hittebestendige ondergrond, die beschermd is tegen warmtebronnen of waterspetters. Om mensen te beschermen tegen brand, elektrische schokken en verwondingen, dompel nooit het netsnoer of de stekker onder in water of in een andere vloeistof.

• Raak de stekker nooit met natte handen aan. In geval van nood, schakel onmiddellijk het apparaat uit.

• Gebruik het apparaat niet zonder de lekbak.

• Na elk gebruik van het apparaat, leeg en reinig de lekbak.

• Haal de stekker uit het stopcontact wanneer het apparaat niet in gebruik is.

• Haal de stekker uit het stopcontact voordat u het apparaat schoonmaakt. Maak het apparaat nooit schoon met een vochtig voorwerp en dompel het niet in water.

• Gebruik GEEN reinigingsmiddelen om het apparaat schoon te maken. Maak het apparaat alleen met zachte sponzen en borstels schoon.

• In geval van een langdurige periode zonder het apparaat te gebruiken (vakanties, opberging, enz), haal de stekker uit het stopcontact, reinig en maak het apparaat leeg.

• Elke werking, reiniging of onderhoud buiten de grenzen van het normale gebruik, moet worden voorbehouden aan het personeel bij het lokale service center. Probeer het apparaat niet zelf te demonteren en plaats er geen voorwerpen in één van de openingen.

• Het gebruik van accessoires die niet door de fabricant worden aanbevolen kan brand, elektrische schokken en verwondingen bij personen veroorzaken.

• Laat het snoer niet over de rand van een tafel of werkblad hangen, en laat het niet met hete oppervlakken en scherpe randen in aanraking komen.

• Laat het snoer niet hangen (om struikelen te voorkomen)

• Raak het snoer nooit met natte handen aan.

• Zet het apparaat niet op een gas-of elektrisch fornuis, of in de buurt van dergelijke warmtebronnen of in een hete oven.

• Haal de stekker uit het stopcontact. Ontkoppel het apparaat niet van de voeding door aan het snoer te trekken.

• In het geval dat u het apparaat met een verlengsnoer moet gebruiken, moet u voldoen aan de bijbehorende aanbevelingen betreffende de extensie.

• Indien het stopcontact en de stekker van het apparaat niet overeenkomen, dient de stekker te worden vervangen door een servicedienst of door vakkundig personeel, om alle risico’s te vermijden.

• De TORP is gemaakt van recyclebare materialen. Neem voor meer informatie over recyclingprogramma contact op met de plaastselijke autoriteiten. Uw apparaat bevat materialen die gerecycleerd kunnen worden. OPMERKING: Laat altiijd de THE SUB COMPACT op ON, als er een TORP in zit.

WAARSCHUWING: Tijdens het installeren van het apparaat, zorg dat het snoer niet verstrikt of beschadigd raakt.

WAARSCHUWING: Plaats geen verdeelstekkers of draagbare stroomvoorzieningen aan de achterkant van het apparaat.35

M Dop N Slang O Verbinding P Uitstroomtuit TECHNISCHE EIGENSCHAPPEN De fabrikant behoudt zich het recht voor ten allen tijde wijzigingen aan het apparaat aan te brengen. Machine voldoet aan de volgende Europese richtlijnen: 89/336/EEC (Wetgevend decreet 476 van 04/12/1992) betreffende elektromagnetische compatibiliteit. Elektrische spanning Zie plaatje onder het apparaat Stroom vermogen Zie plaatje onder het apparaat Isolatieklasse II Koelklasse N Afmetingen (l x h x d) in mm 452,5x190x383,3 (deur open en zonder lekbak) Gewicht 4,5 kg Lengte voedingskabel 0.9 m Omgevingstemperatuur 80% relatieve vochtigheid min: 12 °C, max: 28 °C Veiligheidsmechanismen Drukschakelaar in luchtcircuit Thermische beveiliging Elektrische beveiliging36

1 - VOORBEREIDING VAN THE SUB COMPACT

INSTALLATIE THE SUB COMPACT dient binnen te worden gebruikt bij een omgevingstemperatuur tussen 12°C en 28°C. De originele verpakking is speciaal ontworpen en gemaakt om het apparaat te beschermen. Wij raden u aan het voor eventueel toekomstig vervoer te bewaren. Neem THE SUB COMPACT uit de verpakking, samen met de lekbak en de taphendel, en plaats ze op een vlakke, droge ondergrond dat schoon en groot genoeg is (1-2). Installeer THE SUB COMPACT niet in de buurt van warmtebronnen of op plaatsen die aan direct zonlicht zijn blootgesteld . Monteer de lekbak aan de voorkant van het apparaat. Steek de stekker van de THE SUB COMPACT in een geaard stopcontact (3). Controleer of de rode temperatuurindicator oplicht. Tip: wij raden u aan om THE SUB COMPACT minstens één uur aan te zetten, voordat u THE TORP installeert. TEMPERATUURINDICATOR Rood: THE SUB COMPACT is aangesloten op de voeding. Het koelproces wordt uitgevoerd. Groen: het bier is bij optimale temperatuur en is klaar om te worden geserveerd. Opmerking: Het is mogelijk dat de optimale temperatuur niet onmiddellijk wordt bereikt eenmaal het controlelampje groen brandt. RUIS THE SUB COMPACT is voorzien van een koelsysteem dat de temperatuur van THE TORP regelt. Het is gebruikelijk dat het apparaat hierbij geluid maakt, vooral tijdens de afkoelfase. THE SUB COMPACT is ook voorzien van een pomp om THE TORP onder druk te houden. Tijdens het gebruik, zal de pomp automatisch opstarten. Het zal een geluid maken dat na enkele seconden stopt. 2 – BIER SERVEREN

VOORBEREIDING VAN THE TORP

OPMERKING: voordat u een TORP in THE SUB COMPACT installeert, controleert u de uiterste gebruiksdatum vermeld op de zijkant van THE TORP. THE TORP niet gebruiken als de datum verstreken is. Om de afkoeltijd te verminderen, raden wij u aan THE TORP in de koelkast te plaatsen een paar uur voor het gebruik. Zie de instructies op THE TORP. Tip: wij raden altijd aan om een reserve THE TORP in de koelkast te houden. Op deze manier heeft u altijd een gekoelde TORP beschikbaar. Bewaar geen TORP bij een temperatuur hoger dan 28°C of bij een temperatuur lager dan nul graden, en stel niet aan direct zonlicht bloot. Niet schudden of laten vallen.

Voor een optimale temperatuur, serveer het bier wanneer de temperatuurindicator groen oplicht.37

In THE SUB COMPACT: bij een temperatuur van 2°C in THE SUB COMPACT, duurt het ongeveer 12 uur om het bier te koelen, als THE TORP en het apparaat op kamertemperatuur (22°C) zijn. In de koelkast: de koeltijd kan verminderd worden met een aantal uur als THE TORP opgeslagen is in de koelkast de dag voor gebruik. De temperatuur van het bier in THE TORP heeft een directe invloed op de hoeveelheid schuim: het bier moet koud genoeg worden geserveerd, wanneer de temperatuurindicator groen kleurt. OPMERKING: een TORP mag nooit in de vriezer gekoeld worden, dit kan lekkage veroorzaken door het bevriezen van bier. THE TORP IN THE SUB COMPACT INSTALLEREN Verwijder de deksel van de TORP (4). De slang zit in het deksel; verwijder het. Plaats de buisverbinding in de opening van THE TORP totdat u klik hoort. THE TORP (5) is nu klaar voor gebruik. U kunt het in THE SUB COMPACT installeren door de volgende stappen uit te voeren (6): - Doe de deur van het apparaat volledig open (7-8). - Verwijder het bovenste deel van de verdeelkop (9). - Om de TORP te installeren, oefen druk uit op het achterste deel zodat u het voorste deel in de koelkamer kunt stoppen. Schuif de slang van de tap en plaats de uitstroomtuit in de tapkraan (10). - Breng het bovenste deel van de verdeelkop opnieuw op de juiste plaats aan (11). - Doe de deur van de THE SUB COMPACT dicht (12). THE TORP is correct geïnstalleerd, de temperatuurindicator kleurt rood en markeert het begin van de afkoelfase. Als het groen oplicht, is het bier klaar om te worden geserveerd (13). Zodra de TORP is aangebracht, controleert THE SUB COMPACT de druk in de TORP en telkens wanneer de druk onvoldoende is, activeert het de pomp. BELANGRIJK: maak THE TORP niet los totdat deze helemaal leeg is. Een TORP uit THE SUB COMPACT is drukloos. Daardoor is de kwaliteit van het bier niet gegarandeerd.

VOORBEREIDING VAN HET GLAS

Om het perfecte glas bier te serveren, is het essentieel een koud en schoon glas te gebruiken. Spoel je glas met koud water voor het bier te serveren. Dit voorkomt opwarming van de vloeistof in het glas, alsook de vorming van teveel schuim. Wij raden u aan om speciale glazen te gebruiken, te vinden op www.the-sub.com. BIER SERVEREN - Houd het glas schuin onder een hoek van 45°C ten opzichte van de tap. - Trek de hendel naar voren en als het bijna vol zit, houdt u het glas recht (14-15-16). Wanneer u een TORP opent, is er meer schuim in het eerste glas. Om schuimvorming in het eerste glas te beperken, raden wij aan om 2 centimeter schuim in te schenken, dan reinig dit glas en giet de bier opnieuw. Voor de overige glazen, houdt de hendel naar voren totdat het glas gevuld is. OPMERKING: Als u de hendel te langzaam naar voren trekt zult u extra schuim krijgen. U kunt alle informatie over hoe u een perfect biertje kunt serveren vinden op www.the-sub. com.38

Maak de lekbak schoon na elk gebruik.

Opmerking: de lekbak (I) kan in heet water met een licht schoonmaakmiddel gereinigd worden (17) en mag niet in de vaatwasser gereinigd worden.

Waarschuwing! Gebruik GEEN agressieve reinigingsmiddelen, zoals azijn, zuren, oplosmiddelen of benzine. REINIGING TIJDENS DE INSTALLATIE VAN EEN NIEUWE TORP. Reinig alle sporen van bier op de tap. Het kraanmechanisme moet worden schoongemaakt met een vochtige doek en met wat mild schoonmaakmiddel (18). Om de lege TORP te verwijderen, oefen druk uit op het voorste deel zodat u het achterste deel uit de koelkamer kunt verwijderen (19).

Waarschuwing! Het mechanisme niet reinigen met harde en/of scherpe voorwerpen. Reinig de koelkamer van THE SUB COMPACT met een zachte, droge doek (20).

4 - STORINGSHANDLEIDING

Probleem Mogelijke oorzaken Oplossingen THE SUB COMPACT gaat niet aan. THE SUB COMPACT is niet aangesloten op de stroom. Sluit THE SUB COMPACT aan op de elektrische voeding. De elektronische scherm kan een defect hebben. Neem contact op met de klantenservice van KRUPS. Het bovenste deel van de verdeelkop kan niet juist worden aangebracht. Het bovenste deel van de kop is niet juist aangebracht. Haal de uitstroomtuit van THE SUB COMPACT, plaats het terug en volg het hoofdstuk: «THE TORP in THE SUB COMPACT installeren». U kunt de deur van THE SUB COMPACT niet sluiten. THE TORP was niet volledig geplaatst. Plaats THE TORP volledig in THE SUB COMPACT.39

Probleem Mogelijke oorzaken Oplossingen Er komt geen bier uit. THE SUB COMPACT is uitgeschakeld. Sluit het apparaat aan op de voeding. THE TORP is leeg. Vervang THE TORP door een nieuwe. Er bevindt zicg geen THE TORP in THE SUB COMPACT. Installeer een TORP in THE SUB COMPACT. De taphendel is niet correct geïnstalleerd / geplaatst. Installeer/plaats de kraan correct. Er is niet genoeg druk in THE TORP. Open de deur, verwijder de TORP en druk op de TORP detector aan de voorkant van de koelkamer. 1 Als de pomp werkt: er is een probleem met THE TORP. Installeer een nieuwe TORP in THE SUB COMPACT. 2 Als de pomp niet werkt: het heeft een defect. Neem contact op met de klantenservice van KRUPS. THE SUB COMPACT tapt warm bier. THE SUB COMPACT is niet aangesloten op de stroomvoorziening. Sluit THE SUB COMPACT aan op de stroomvoorziening. De deur was niet goed gesloten. Sluit de deur goed. Het koelsysteem heeft een defect. Neem contact op met de klantenservice van KRUPS. Er zit ijs in de koelkamer. De kamertemperatuur is lager dan 12°C. Zet THE SUB COMPACT in een geschikte omgeving. THE SUB COMPACT heeft te lang gewerkt zonder een TORP binnenin. Verwijder het ijs met een warme spons en plaats een TORP in de kamer. De temperatuurregeling kan defecten hebben. Neem contact op met de klantenservice van KRUPS. Er is te veel schuim. Het bier is niet koud genoeg. Wacht totdat de temperatuur indicator groen wordt en serveer vervolgens het bier. De taphendel is te langzaam naar voren getrokken tijdens het tappen. Trek de hendel snel naar voren.Probleem Mogelijke oorzaken Oplossingen Het controlelampje wordt niet groen na een werking van 12 uur, hoewel de koelruimte koud is. De kamertemperatuur is hoger dan 28°C. Gebruik het apparaat in een ruimte met een temperatuur tussen 12°C en 28°C. Zorg voor voldoende vrije ruimte rondom het apparaat om een goede luchtcirculatie te garanderen (cf pictogram 2). Echter, wanneer het apparaat het bier normaal koelt, kunt u het apparaat gebruiken om koel bier te tappen zelfs al brandt het controlelampje niet groen. 5 – RECYCLING Wij spelen onze rol in milieubescherming! Uw apparaat bevat talrijke materialen die gerecycleerd kunnen worden. Breng het naar een verzamelpunt of naar een erkend servicecentrum voor de juiste verwerking hiervan. - Apparaten die niet meer werken moeten onbruikbaar worden gemaakt. - De stekker moet worden losgekoppeld van het stopcontact en het snoer moet worden doorgesneden. - Apparaten die niet meer gebruikt worden moeten naar een verzamelpunt gebracht worden, voor de verwijdering van speciale componenten gebruikt in de productie van het apparaat. - De “TEM module” (of Peltier cell) dient te worden verwijderd volgens alle bestaande voorschriften in het land waar het apparaat gebruikt wordt.
