MODE D'EMPLOI The Sub Compact KRUPS

Installation Indicateur de température Bruit

: Un système qui refroidit, conserve et distribue la bière des TORP . THE TORP

: Récipient contenant 2 litres de bière. THE SUB COMPACT ne peut être utilisé qu’avec des TORP et réciproquement. IMPORTANT : Pour assurer une performance optimale de l’appareil ainsi qu’une bonne qualité de bière : laissez THE SUB COMPACT toujours allumé tant que vous avez un TORP à l’intérieur. Si vous éteignez THE SUB COMPACT alors que le TORP à l’intérieur n’est pas vide, le TORP n’est plus refroidi ni maintenu sous pression.66

CONSIGNES DE SÉCURITÉ

• Lire attentivement le mode d’emploi avant la première utilisation de votre appareil et conservez-le : une utilisation non conforme dégagerait le fabricant de toute responsabilité.

• Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénécier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.

• Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

• Votre appareil est destiné uniquement à un usage domestique et à l’intérieur de la maison et à une altitude inférieure à 2000m. Il n’a pas été conçu pour être utilisé dans les cas suivants qui ne sont pas couverts par la garantie : - Dans des coins de cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels ; - les fermes et l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - les environnements de type chambres d’hôtes ; - la restauration et autres applications similaires hormis la vente au détail

• Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inammables.

• Si le câble d’alimentation est endommagé, n’utilisez pas l’appareil. Faites obligatoirement remplacer le câble d’alimentation par le fabricant, son service après-vente ou des personnes de qualication similaire an d’éviter tout danger.

• Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

• Les enfants ne doivent pas jouer avec l’appareil.

• Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance.7

• La tension secteur doit concorder avec celle indiquée sur la plaque signalétique. L’utilisation d’un branchement incorrect invalide la garantie et peut s’avérer dangereuse.

• En cas d’utilisation inappropriée ou de non-respect des instructions, le fabricant décline toute responsabilité et la garantie devient nulle. Utilisez seulement des TORP compatibles avec THE SUB COMPACT, produits et commercialisés par le Groupe Heineken.

• Excepté THE TORP, aucun autre objet ne doit être placé dans l’appareil.

• Utilisez toujours l’appareil sur une surface plane, stable, résistante à la chaleur, à l’abri de sources de chaleur ou de projections d’eau.

• Pour protéger les personnes contre le feu, les électrocutions et les blessures, évitez de plonger le câble secteur, les ches de l’appareil dans l’eau ou d’autres liquides. N’enlevez jamais le câble électrique avec des mains humides.

• En cas d’urgence, débranchez immédiatement la che de la prise de courant.

• N’utilisez pas l’appareil sans plateau récolte-gouttes.

• Après l’utilisation de l’appareil, videz et nettoyez le plateau récolte-gouttes tous les jours.

• Débranchez l’appareil du secteur si vous ne l’utilisez pas.

• Débranchez l’appareil de la prise de courant avant le nettoyage. Ne nettoyez jamais l’appareil avec des ustensiles humides et ne le trempez pas dans un liquide. Ne nettoyez jamais l’appareil sous l’eau du robinet. N’utilisez jamais de détergents pour nettoyer l’appareil. Nettoyez l’appareil uniquement avec des éponges douces/ brosses souples.

• En cas de non-utilisation prolongée (vacances, etc.), videz, nettoyez et débranchez l’appareil.

• Tout fonctionnement, nettoyage et entretien sortant du cadre d’utilisation normal est réservé au personnel des centres SAV agréés. Ne désassemblez pas l’appareil et ne mettez rien dans les ouvertures.

• L’utilisation d’accessoires non recommandés par le fabricant de l’appareil peut entraîner un incendie, une électrocution ou des blessures.

• Ne laissez pas le câble d’alimentation pendre sur le bord d’une table ou d’un comptoir, ni entrer en contact avec des surfaces chaudes ou des bords tranchants.

• Ne laissez pas pendre le câble (risque de trébuchement). Ne touchez jamais le câble d’alimentation avec des mains humides.

• Ne placez pas l’appareil sur une cuisinière à gaz, électrique ou à proximité de telles sources de chaleur, ni dans un four chauffé.

• Enlevez la che de la prise de courant. Ne débranchez pas la che en tirant sur le câble.

• En cas d’utilisation de rallonges longues, respectez les règles de sécurité correspondantes.

• Si la prise de courant ne concorde pas avec la che de l’appareil, faites remplacer la che par un centre SAV agréé.

• Le TORP est formé de matières recyclables. Contactez l’autorité locale pour plus d’informations sur les programmes de recyclage. Votre appareil contient des matériaux de haute valeur susceptibles d’être récupérés ou recyclés. IMPORTANT : toujours laisser l’appareil sous tension si vous avez un TORP à l’intérieur.

AVERTISSEMENT : Lors du positionnement de l’appareil, as-

surez-vous que le cordon d’alimentation n’est pas coincé ou endommagé.

AVERTISSEMENT : Ne placez pas plusieurs prises de courant

portables ou des blocs d’alimentation portables à l’arrière de l’appareil.8 DESCRIPTIF

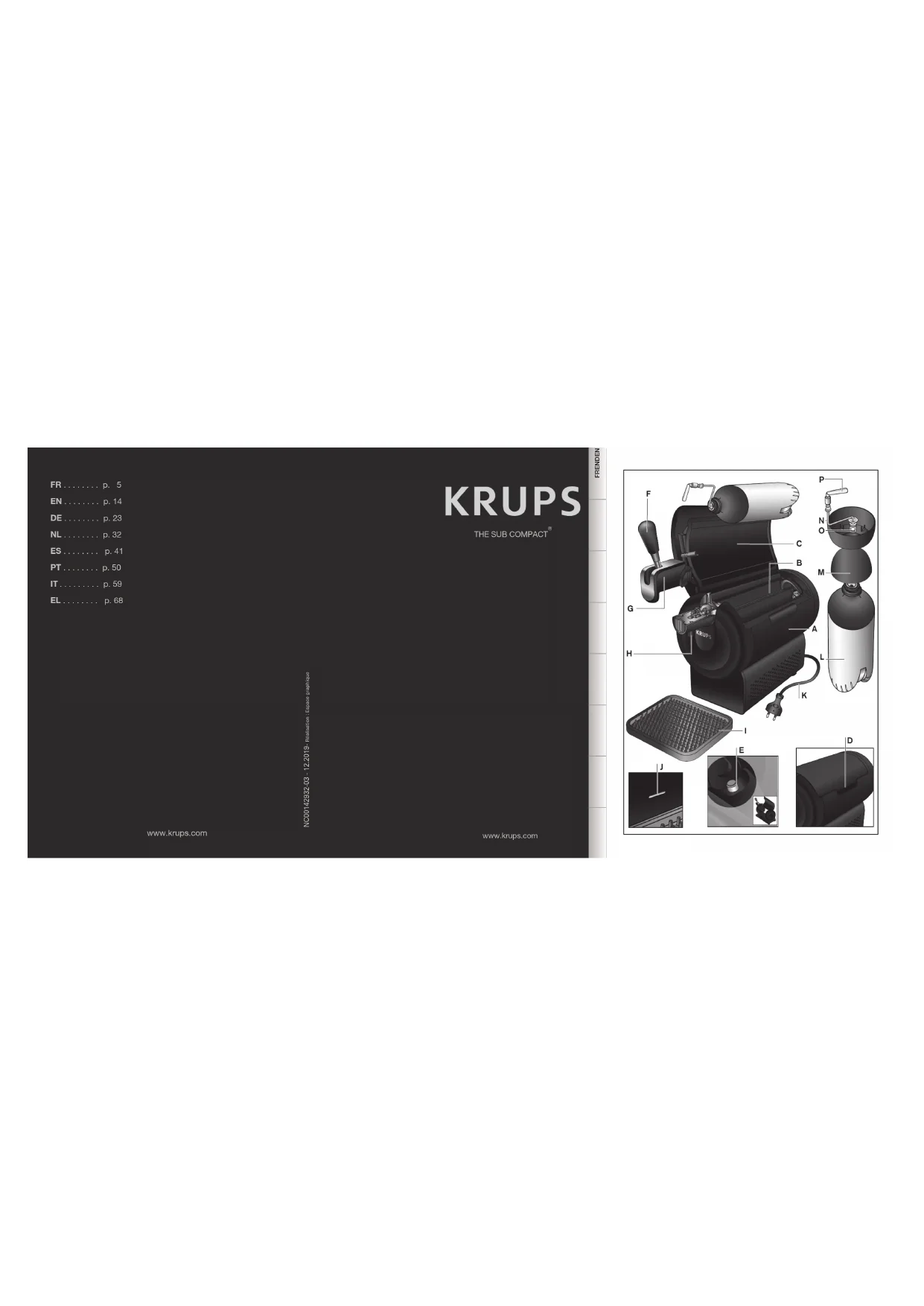

B Chambre de réfrigération C Porte D Poignée d’ouverture de la porte E Détecteur du TORP F Poignée de service G Partie supérieure de la tête de distribution H Robinet de service I Plateau récolte-gouttes J Indicateur de température K Câble d’alimentation THE TORP

M Couvercle du TORP N Tube O Connecteur P Embout de versage

CARACTÉRISTIQUES TECHNIQUES

Le constructeur se réserve le droit d’apporter des modications sur l’appareil. Machine conforme à la Directive Européenne 89/336/CEE (Décret législatif 476 du 04/12/92) sur la compatibilité électromagnétique. Tension nominale Voir l’inscription à l’arrière de l’appareil Puissance nominale Voir l’inscription à l’arrière de l’appareil Classe d’isolation II Classe de refroidissement N Dimensions (l x h x p) en mm 452.5x190x383.3 (porte ouverte & sans le récolte-gouttes) Poids 4.45 kg Longueur du cordon 0.9 m Conditions de fonctionnement 80 % d’humidité relative min : 12 °C, max : 28 °C Dispositifs de sécurité Interrupteur de pression sur le circuit d’air Protection thermique Protections électriques (fusibles)9

INSTALLATION THE SUB COMPACT doit être utilisé à l’intérieur de votre habitation, dans une pièce où la température est comprise entre 12°C et 28°C. L’emballage original a été conçu pour protéger l’appareil. Il est conseillé de le conserver pour tout transport futur. Sortez THE SUB COMPACT de son emballage ainsi que le plateau récolte-gouttes et la poignée de service, et posez-les sur une surface plane, sèche, propre et sufsamment grande (1-2). N’installez pas THE SUB COMPACT à proximité de sources de chaleur ou exposé à la lumière directe du soleil. Installez le plateau récolte-gouttes devant l’appareil. Branchez THE SUB COMPACT sur une prise de courant appropriée. Vériez que l’indicateur de température s’allume en rouge. Conseil : Nous recommandons de mettre THE SUB COMPACT sous tension au moins une heure avant d’installer un TORP.

INDICATEUR DE TEMPÉRATURE

Rouge : THE SUB COMPACT est sous tension. Le processus de refroidissement est en cours. Vert : la bière est à température optimale et prête pour être servie. Remarque : Il est possible que la température optimale ne soit pas atteinte instantanément après le passage de l’indicateur au vert. BRUIT THE SUB COMPACT est équipé d’un système de refroidissement régulant la température du TORP. Il est normal que cette technologie génère un son, notamment pendant la phase de refroidissement. THE SUB COMPACT est équipé également d’une pompe permettant de maintenir le TORP sous pression. Au cours de l’utilisation, la pompe se mettra automatiquement en route, générant un son qui s’arrêtera au bout de quelques secondes.

IMPORTANT : avant d’insérer un TORP dans l’appareil, vériez la date limite de consommation indiquée sur le côté du TORP. N’utilisez pas le TORP si cette date est dépassée. Pour réduire le temps de refroidissement, il est conseillé de stocker des TORP dans le réfrigérateur pendant quelques heures avant usage. Voir les instructions indiquées sur le TORP. Conseil : nous préconisons de toujours conserver un TORP d’avance au réfrigérateur. De cette manière, vous aurez toujours un TORP réfrigéré disponible.10 Ne stockez pas de TORP à une température supérieure à 28° C ou à des températures négatives, et ne l’exposez pas au soleil. Ne pas le secouer ni le faire tomber.

REFROIDISSEMENT DU TORP

Pour une température de boisson optimale, ne vous servez que lorsque l’indicateur de température est passé au vert. Dans THE SUB COMPACT : le refroidissement de la bière à une température de 2°C à l’intérieur de l’appareil dure environ 12 heures si le TORP et THE SUB COMPACT se trouvent à 22 °C. Au réfrigérateur : ce temps peut être réduit de plusieurs heures si le TORP a été stocké au préalable dans votre réfrigérateur depuis la veille. La température de la bière dans le TORP a un impact direct sur son niveau de mousse : la bière doit être servie sufsamment fraîche, une fois que l’indicateur de température est vert. IMPORTANT : ne jamais stocker de TORP dans le congélateur ce qui pourrait causer une fuite de liquide provoquée par la réfrigération de la bière. INSTALLATION DU TORP DANS THE SUB COMPACT Retirez le couvercle du TORP (4). Le tube se trouve logé à l’intérieur du couvercle, retirez-le (5). Placez le connecteur du tube dans l’ouverture du TORP jusqu’à entendre un clic (6). Le TORP est maintenant prêt à l’emploi. Vous pouvez le placer dans THE SUB COMPACT en suivant ces étapes : - Ouvrez complètement la porte de l’appareil (7-8). - Retirez la partie supérieure de la tête de distribution (9). - Insérez le TORP dans la chambre de réfrigération en exerçant une pression sur la partie arrière pour pouvoir insérer la partie avant. Enlez le tube du robinet et insérez l’embout de versage du tube dans le robinet de service (10). - Remettre en place la partie supérieure de la tête de distribution (11). - Refermez la porte de THE SUB COMPACT (12). Le TORP est bien installé, l’indicateur de température est rouge marquant le début de la phase de refroidissement. Lorsqu’il est vert, la boisson est prête à être servie (13). Dès la mise en place du TORP, THE SUB COMPACT vérie la pression à l’intérieur du TORP et active la pompe chaque fois que la pression est insufsante. Important: ne retirez pas le TORP s’il n’est pas encore vide. Un TORP qui a été retiré de l’appareil n’est plus pressurisé. De ce fait, la bonne qualité de la bière n’est plus garantie.

PRÉPARATION DU VERRE

Pour verser une bière idéale, il est essentiel d’utiliser un verre propre et frais. Rincez votre verre à l’eau froide avant de servir la bière. Cela permet d’éviter le réchauffement du liquide dans le verre ainsi qu’une trop grande formation de mousse. Nous vous conseillons l’utilisation de verres adaptés, disponibles sur le site internet www.labierepression.fr

- Inclinez votre verre à 45° par rapport au robinet de service. - Tirez la poignée vers l’avant rapidement jusqu’à la butée. Puis redressez le verre au fur et à mesure du remplissage (14-15-16).11

Lors de la mise en place d’un TORP, le niveau de mousse est plus important dans le premier verre que dans les verres suivants. Pour limiter la formation de mousse dans le premier verre, nous vous conseillons de verser 2 centimètres de mousse dans un verre, puis de le nettoyer avant de reprendre le remplissage. Pour les autres verres, maintenez la poignée en position basse jusqu’à remplissage du verre. IMPORTANT : Si vous tirez sur la poignée lentement, vous générerez un excès de mousse. Vous pouvez consulter tous les éléments sur le service d’une bière parfaite sur le site www.labierepression.fr

Nettoyez le plateau récolte-gouttes après chaque utilisation.

Remarque : le plateau récolte-gouttes (I) peut être lavé à l’eau chaude et avec un détergent doux (17) et ne doit pas être lavé au lave-vaisselle.

Attention ! N’utilisez jamais de détergents agressifs, comme le vinaigre, les acides, les solvants ou l’essence. NETTOYAGE LORS DE L’INSTALLATION D’UN NOUVEAU TORP. Nettoyez le robinet de service de toutes les traces de bière qui se seraient accumulées. Le mécanisme du robinet doit être nettoyé à l’aide d’un chiffon humide et d’un détergent doux (18). Retirez le TORP vide de la chambre de réfrigération en exerçant une pression sur la partie avant pour pouvoir retirer la partie arrière (19).

Attention ! N’essayez pas de nettoyer le mécanisme avec des objets durs et/ou pointus. Nettoyez la chambre de réfrigération de l’appareil à l’aide d’un chiffon doux et sec (20).

L’appareil ne s’allume pas. L’appareil n’est pas connecté au réseau électrique. Connectez l’appareil au réseau électrique et mettez-le sous tension. La carte électronique peut être défectueuse. Appelez le service consommateur KRUPS.12

PROBLÈME CAUSE SOLUTION

La partie supérieure de la tête de distribution ne s’insère pas correctement. La partie supérieure de la tête n’est pas correctement insérée. Insérez le TORP complètement dans l’appareil. L’embout de versage du TORP n’est pas inséré correctement. Retirez l’embout de versage du TORP de l’appareil et remettez-le en place en suivant les instructions de la section «Préparez THE SUB COMPACT». La porte de l’appareil ne se ferme pas. Le TORP n’est pas inséré complètement. Insérez le TORP complètement. La bière ne coule pas. THE SUB COMPACT est éteint. Mettez l’appareil sous tension. Le TORP est vide. Remplacez le TORP. Il n’y a pas de TORP à l’intérieur de la machine. Installez le TORP à l’intérieur de la machine. La poignée de service de l’appareil n’est pas correctement installée/positionnée. Installez/positionnez la poignée de service correctement. Il n’y a pas assez de pression dans le TORP. Ouvrez la porte, retirez le TORP et appuyez sur le détecteur du TORP à l’avant de la chambre de réfrigération. 1 la pompe se met en marche et nous vous recommandons alors de mettre un nouveau TORP en service. 2 la pompe ne se met pas en fonctionnement et il est possible que la pompe soit défectueuse. Appelez le service consommateur KRUPS. La bière est trop chaude. L’appareil n’est pas connecté au réseau électrique. Connectez et mettez sous tension. La porte n’est pas correctement fermée. Verrouillez la porte correctement. Le système de refroidissement est défectueux. Appelez le service consommateur KRUPS.13

5 – ELIMINATION Participons à la protection de l’environnement ! Votre appareil contient de nombreux matériaux valorisables ou recyclables. Conez celui-ci dans un point de collecte ou à défaut dans un centre de service agréé pour que son traitement soit effectué. - Il faut rendre inutilisables les appareils qui ne sont plus en fonction. - Il faut débrancher la che de la prise et couper le câble électrique. - Il faut amener les appareils hors d’usage dans un centre de récolte pour l’élimination des composants spéciaux utilisés dans la construction de la machine. - Le « module TEM » (ou cellule de Peltier) doit être éliminé selon les normes en vigueur dans le pays d’utilisation de la machine.

PROBLÈME CAUSE SOLUTION

• Il y a formation de glace à l’intérieur de la chambre de réfrigération. La température ambiante est inférieure à 12°C. Mettez l’appareil dans un environnement adapté. L’appareil a fonctionné trop longtemps à vide. Enlevez le surplus de glace avec une éponge chaude et installez un TORP dans la chambre de réfrigération. La régulation de température peut être défectueuse. Appelez le service consommateur KRUPS. Il y a trop de mousse dans le verre. La bière n’est pas assez fraîche. Attendez que l’indicateur de température devienne vert, puis servez la bière. La poignée de service a été actionnée trop lentement. Tirez la poignée de service rapidement jusqu’à la butée. Le voyant ne passe pas au vert après 12 heures de fonctionnement, alors que la chambre de réfrigération est froide. La température de la pièce est supérieure à 28°C. L’appareil doit être utilisé dans une pièce où la température est comprise entre 12°C et 28°C. L’appareil doit disposer de sufsamment d’espace autours de lui pour garantir un bon ux d’air (cf pictogramme 2 de la notice). Toutefois, si l’appareil refroidit normalement la bière, vous pouvez l’utiliser de manière habituelle pour proter de bières fraiches même si le voyant n’est pas passé au vert.14 CONTENTS PAGE SAFETY INSTRUCTIONS p. 15
