MANUAL DE USUARIO The Sub Compact KRUPS

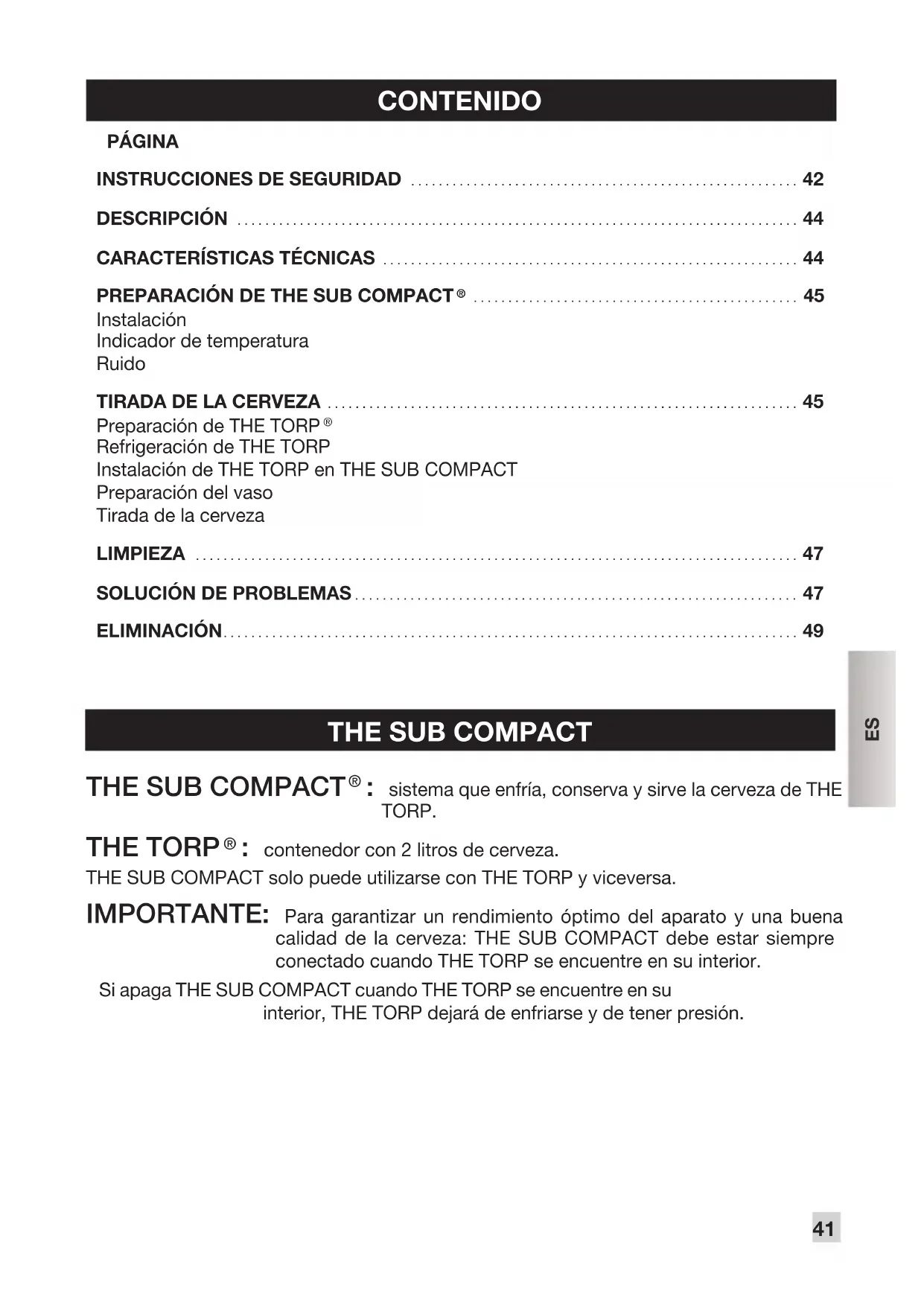

PREPARACIÓN DE THE SUB COMPACT

Instalación Indicador de temperatura Ruido

TIRADA DE LA CERVEZA .................................................................... 45

Preparación de THE TORP

: sistema que enfría, conserva y sirve la cerveza de THE TORP. THE TORP

: contenedor con 2 litros de cerveza. THE SUB COMPACT solo puede utilizarse con THE TORP y viceversa. IMPORTANTE: Para garantizar un rendimiento óptimo del aparato y una buena calidad de la cerveza: THE SUB COMPACT debe estar siempre conectado cuando THE TORP se encuentre en su interior. Si apaga THE SUB COMPACT cuando THE TORP se encuentre en su interior, THE TORP dejará de enfriarse y de tener presión.INSTRUCCIONES DE SEGURIDAD

• Leer atentamente las instrucciones de uso antes de usar el aparato por primera vez y guárdelas: si no lo usa de acuerdo con ellas el fabricante no aceptará responsabilidades.

• La utilización de este aparato no está indicada para personas (niños incluidos) con capacidades físicas, sensoriales o mentales reducidas, o sin la experiencia y los conocimientos necesarios, a menos que se encuentren bajo supervisión o hayan recibido instrucciones sobre la utilización del aparato por parte de la persona responsable de su seguridad.

• Debe vigilarse a los niños para asegurarse de que no juegan con el aparato.

• Su aparato ha sido diseñado sólo para un uso doméstico y en el interior de casa, a una altitud que no supere los 2000m.

• No está indicado para su utilización en los siguientes ámbitos y, por lo tanto, la garantía no será válida en caso de utilización en: - zonas de descanso del personal en tiendas, ocinas y otros entornos laborales; - zonas de uso de los clientes en hoteles, moteles, casas rurales y otros entornos residenciales; - pensiones; - restaurantes y otros establecimientos similares, excepto cuando se lleven a cabo ventas.

• No almacene sustancias explosivas en el aparato como, por ejemplo, botes de aerosol con gas propelente inamable.

• No utilice el aparato en caso de que el cable de alimentación esté dañado. En caso de que el cable de alimentación esté dañado, este deberá ser cambiado por el fabricante, su servicio postventa o una persona con una cualicación similar con el n de evitar cualquier peligro.

• Este aparato puede ser utilizado por niños mayores de 8 años y por individuos con capacidades físicas, sensoriales o mentales reducidas o carentes de experiencia o conocimiento, siempre que sean adecuadamente supervisados por una persona responsable, hayan recibido instrucción adecuada en relación con el uso seguro del aparato y conozcan adecuadamente los posibles riesgos que entraña su uso.

• Los niños no deben jugar con el aparato.

• Los niños no deben limpiar el aparato ni llevar a cabo tareas de

mantenimiento en este a menos que sean supervisados por un adulto responsable.

• Conecte el aparato únicamente a una red eléctrica cuyo voltaje coincida con el voltaje indicado en la placa de datos del aparato. La conexión del aparato a una fuente de alimentación inadecuada anulará la garantía y podría dar lugar a una situación peligrosa.

• En caso de uso inapropiado o de que no se hayan seguido las instrucciones, la garantía del fabricante quedará anulada. Utilice únicamente un THE TORP compatible.

• Únicamente almacene un THE TORP en el dispositivo.

• Utilice el aparato en un supercie plana, estable y resistente al calor lejos de salpicaduras de agua y de otras fuentes de calor. Para evitar posibles incendios, descargas eléctricas y heridas, no sumerja el cable de alimentación ni el enchufe en agua ni en ningún otro líquido.

• Nunca desconecte el aparato con las manos mojadas. En caso de emergencia, desconecte el aparato inmediatamente.

• No utilice el aparato sin bandeja colectora de gotas.

• Después de usar la unidad, vacíela y limpie la bandeja de goteo a diario.

• Desconecte el aparato de la red eléctrica siempre que no lo esté utilizando.

• Desenchufe el aparato de la toma de corriente antes de limpiarlo. No limpie nunca el aparato con utensilios mojados ni lo sumerja en ningún líquido.

• No utilice detergentes para limpiar el aparato. Limpie el aparato utilizando únicamente una esponja y un cepillo suave.

• En caso de que no se vaya a utilizar el aparato en un largo periodo de tiempo (vacaciones, almacenamiento, etc.), desenchúfelo, vacíelo y límpielo.

• Toda operación, limpieza o tarea de mantenimiento que vaya más allá de los límites de la utilización normal debe reservarse para el personal del centro de servicio autorizado local. No desmonte el aparato ni coloque objetos en ninguna de sus aberturas.

• El uso de accesorios que no sean los recomendados por el fabricante puede causar incendios, descargas eléctricas o heridas.

• Evite que el cable de alimentación quede colgando del borde de la mesa o la supercie de trabajo, así como que entre en contacto con supercies calientes o bordes alados.

• Evite que el cable de alimentación quede colgando (para evitar el riesgo de tropezones).

• No toque nunca el cable de alimentación con las manos mojadas.

• No coloque nunca el aparato sobre un fogón a gas o eléctrico, cerca de dichas fuentes de calor, ni dentro de un horno caliente.

• Retire el enchufe de la toma de corriente. No desenchufe el aparato tirando del cable.

• En caso de que necesite utilizar un cable alargador para el aparato, respete las recomendaciones de carga correspondientes del alargador.

• En caso de que la toma no se corresponda con el enchufe del aparato, llévelo a cambiar al centro de servicio de postventa o a una persona cualicada para ello para evitar riesgos.

• El THE TORP está hecho de materiales reciclables. Pongase en contacto con las autoridades locales para obtener más información sobre los programas de reciclaje. Su aparato contiene materiales recuperables o reciclables. IMPORTANTE: Deje siempre THE SUB COMPACT encendido si tiene un THE TORP en el interior.

ADVERTENCIA: Cuando coloque el aparato en su lugar, asegúrese de que el cable eléctrico no queda aplastado ni se daña.

ADVERTENCIA: No coloque ninguna regleta con múltiples tomas eléctricas ni ninguna unidad de alimentación portátil detrás del aparato. ES4444 DESCRIPCIÓN

B Cámara de refrigeración C Puerta D Manecilla de la puerta E Sensor de THE TORP F Tirador del grifo G Parte superior del cabezal de distribución H Grifo I Bandeja colectora de gotas J Indicador de temperatura K Cable de alimentación THE TORP

El fabricante se reserva el derecho a hacer modicaciones en el aparato. Esta máquina es compatible con la Directiva Europea 89/336/EEC (Decreto legislativo 476 de 04/12/1992) sobre compatibilidad electromagnética. Tensión límite Véase la placa ubicada en la parte inferior del aparato Potencia nominal Véase la placa ubicada en la parte inferior del aparato Clase de aislamiento II Clase de refrigeración N Dimensiones (l x a x p) en mm 452,5x190x383,3 (puerta abierta y sin el colector de gotas) Peso 4.45 kg Longitud del cable de alimentación 0.9 m Condiciones de funcionamiento 80% de humedad relativa mín.: 12 °C, máx.: 28 °C Mecanismos de seguridad Interruptor de presión en el circuito del aire Protección térmica Protección eléctrica (fusibles)45

1 - PREPARACIÓN DE THE SUB COMPACT

INSTALACIÓN THE SUB COMPACT debe utilizarse en interiores a una temperatura ambiente de entre 12°C y 28 °C. El embalaje original se ha diseñado para proteger el aparato. Es recomendable que lo guarde y lo utilice para transportar el aparato en el futuro. Retire el embalaje de THE SUB COMPACT, de la bandeja de goteo y del tirador del grifo, y colóquelos en una supercie plana, seca, limpia y que tenga un tamaño adecuado (1-2). No instale THE SUB COMPACT cerca de fuentes de calor o en lugares expuestos a la luz solar directa. Instale la bandeja colectora de gotas delante del aparato. Enchufe THE SUB COMPACT a una toma de corriente adecuada (3). Compruebe que se enciende el indicador rojo de temperatura. Consejo: Es recomendable conectar THE SUB COMPACT a la red eléctrica al menos una hora antes de instalar un THE TORP.

INDICADOR DE TEMPERATURA

Rojo: THE SUB COMPACT está conectado a la red eléctrica y se está llevando a cabo el proceso de enfriamiento. Verde: la cerveza se encuentra a una temperatura ideal y está lista para el consumo. Observación: Es posible que no se alcance instantáneamente la temperatura óptima una vez que el indicador haya pasado a verde. RUIDO THE SUB COMPACT está equipado con un sistema de refrigeración que regula la temperatura de THE TORP. Es normal que esta tecnología genere cierto ruido, especialmente durante la fase de enfriamiento. THE SUB COMPACT también está equipado con una bomba que mantiene THE TORP a presión. Durante el uso, la bomba se pondrá en funcionamiento automáticamente y emitirá un sonido que se detendrá al cabo de unos segundos.

2 – TIRADA DE LA CERVEZA

PREPARACIÓN DE THE TORP

IMPORTANTE: antes de introducir un THE TORP en THE SUB COMPACT, compruebe la fecha de caducidad que se indica en el lateral de THE TORP. No utilice un THE TORP si ha pasado esta fecha. Para reducir el tiempo de refrigeración, recomendamos guardar THE TORP en la nevera durante unas horas antes de su uso. Véanse la instrucciones en THE TORP. Consejo: es recomendable guardar siempre un THE TORP de repuesto en la nevera. De este modo, siempre dispondrá de un THE TORP frío. No guarde THE TORP a una temperatura superior a 28 °C o inferior a 0 °C, y no lo exponga a la luz solar directa. No lo agite ni permita que reciba golpes. ES46

REFRIGERACIÓN DE THE TORP

Para obtener una temperatura ideal, sirva la cerveza únicamente cuando el indicador de temperatura haya pasado a estar verde. En THE SUB COMPACT: para que la cerveza alcance una temperatura de 2°C en THE SUB COMPACT se necesitan aproximadamente 12 horas si THE TORP y el aparato se encuentran a temperatura ambiente (22 °C). En la nevera: este tiempo puede reducirse varias horas si THE TORP se guarda en la nevera el día anterior. La temperatura de la cerveza de THE TORP guarda una relación directa con el nivel de espuma: la cerveza debe servirse fría, es decir, cuando el indicador de temperatura esté verde. IMPORTANTE: no guarde nunca un THE TORP en el congelador, ya que podrían producirse fugas debido a la congelación de la cerveza. INSTALACIÓN DE THE TORP EN THE SUB COMPACT Retire la tapa de THE TORP (4). El tubo se encuentra dentro de la cubierta; extráigalo. Coloque el conector del tubo en la abertura de THE TORP y presione ligeramente hasta que oiga un clic. THE TORP (5) está listo para su utilización. Puede introducirlo en THE SUB COMPACT siguiendo los pasos que se indican a continuación (6): - Abra por completo la puerta del aparato (7-8). - Retire la parte superior del cabezal de distribución (9). - Introduzca THE TORP en la cámara refrigeradora ejerciendo presión sobre la parte posterior para poder introducir la parte delantera. Encaje el tubo del grifo e introduzca el embudo de vertido del tubo en el grifo de servicio (10). - Volver a instalar la parte superior del cabezal de distribución (11). - Vuelva a cerrar la puerta de THE SUB COMPACT (12). Cuando THE TORP está instalado correctamente, el indicador de temperatura pasa a estar rojo, lo que indica que se ha iniciado la fase de refrigeración. Cuando el indicador está verde, la cerveza está lista para el consumo (13). En el momento de instalar el THE TORP, THE SUB COMPACT comprueba la presión en el interior de THE TORP y activa la bomba siempre que la presión es insuciente. IMPORTANTE: no extraiga un THE TORP hasta que esté completamente vacío. Al extraerlo de THE SUB COMPACT, THE TORP se despresuriza. En consecuencia, ya no se puede garantizar la calidad de la cerveza.

PREPARACIÓN DEL VASO

Para tirar una cerveza perfecta, es indispensable utilizar un vaso limpio y frío. Aclare el vaso con agua fría antes de servir la cerveza. Esto evita que el líquido se caliente en el vaso, así como la excesiva formación de espuma. Es recomendable utilizar los vasos especiales que puede encontrar en www.the-sub.com.

TIRADA DE LA CERVEZA

- Incline el vaso con un ángulo de 45° con respecto al grifo. - Tire rápidamente del tirador hasta el nal de su recorrido. A continuación, vaya enderezando el vaso a medida que se va llenando (14-15-16). Al empezar un THE TORP nuevo, se forma más espuma en el primer vaso que en los siguientes. Para limitar la formación de espuma en el primer vaso, es recomendable tirar 2 centímetros de espuma, luego limpiar el vaso y volver a tirar la cerveza. Para los otros vasos, mantenga el tirador pulsado hacia adelante hasta que el vaso esté lleno.

IMPORTANTE: Si tira del tirador muy lentamente, generará demasiada espuma. Puede consultar toda la información sobre cómo servir la cerveza perfecta en www.the- sub.com.

Limpie la bandeja colectora de gotas después de cada uso.

Observación: La bandeja colectora de gotas (I) puede lavarse con agua caliente y un detergente suave (17) pero no puede ponerse en el lavavajillas.

Advertencia: nunca utilice detergentes potentes como, por ejemplo, vinagre, ácidos, disolventes o gasolina. LIMPIEZA PARA LA INSTALACIÓN DE UN THE TORP NUEVO Limpie todos los restos de cerveza que se hayan acumulado en el grifo. El mecanismo del grifo debe limpiarse con un trapo húmedo y detergente suave (18). Retire THE TORP vacío de la cámara refrigeradora ejerciendo presión sobre la parte delantera para poder retirar la parte posterior (19).

Advertencia: no intente limpiar el mecanismo con objetos duros y/o alados. Limpie la cámara de refrigeración de THE SUB COMPACT con un trapo suave seco (20).

4 - RESOLUCIÓN DE PROBLEMAS

Problema Posibles causas Solución THE SUB COMPACT no se enciende. THE SUB COMPACT no está conectado a la red eléctrica. Conecte THE SUB COMPACT a la red eléctrica. Es posible que la placa electrónica esté defectuosa. Póngase en contacto con el servicio de atención al cliente de KRUPS. La parte superior del cabezal de distribución no se introduce correctamente. La parte superior del cabezal no está introducida correctamente. Extraiga la boca del tubo de THE SUB COMPACT e insértela de nuevo siguiendo las instrucciones que se proporcionan en la sección «Instalación de THE TORP en THE SUB COMPACT». No se puede cerrar la puerta de THE SUB COMPACT. La botella no está completamente introducida. Inserte THE TORP en THE SUB COMPACT completamente. ES48 Problema Posibles causas Solución No se puede tirar cerveza. THE SUB COMPACT está apagado. Conecte el aparato a la red eléctrica. THE TORP está vacío. Cambie THE TORP por uno nuevo. THE SUB COMPACT no contiene ningún THE TORP. Introduzca un THE TORP en THE SUB COMPACT. El tirador del grifo de THE SUB COMPACT no está instalado/ posicionado correctamente. Instale/posicione el tirador del grifo correctamente. No hay suciente presión en THE TORP. Abra la puerta, retire THE TORP y pulse el sensor de THE TORP en la parte delantera de la cámara refrigeradora. 1 Si la bomba funciona: signica que hay un problema con THE TORP. Instale un THE TORP nuevo en THE SUB COMPACT. 2 Si la bomba no funciona: es posible que sea defectuosa. Póngase en contacto con el servicio de atención al cliente de KRUPS. THE SUB COMPACT tira cerveza caliente. THE SUB COMPACT no está conectado a la red eléctrica. Conecte THE SUB COMPACT a la red eléctrica. La puerta no está bien cerrada. Cierre bien la puerta. El sistema de refrigeración está defectuoso. Póngase en contacto con el servicio de atención al cliente de KRUPS. Hay hielo en la cámara de refrigeración. La temperatura ambiente es inferior a 12 °C. Instale THE SUB COMPACT en un entorno adaptado. THE SUB COMPACT ha estado en funcionamiento durante demasiado tiempo sin ningún THE TORP en su interior. Retire el hielo con una esponja caliente e introduzca un THE TORP en el interior de la cámara. Es posible que el sistema de regulación de la temperatura esté defectuoso. Póngase en contacto con el servicio de atención al cliente de KRUPS. Se forma demasiada espuma. La cerveza no está sucientemente fría. Espere a que el indicador de temperatura pase a ser verde y, a continuación, tire la cerveza. Se tiró del tirador del grifo demasiado despacio al servir la cerveza. Tire rápidamente del tirador hasta el nal de su recorrido.

Problema Posibles causas Solución La luz indicadora deja de iluminarse en verde al cabo de 12 horas de uso, pero la cámara de enfriado sigue estando fría. La temperatura ambiente es superior a 28°C. El artefacto debe utilizarse en una habitación con una temperatura entre 12°C y 28°C y ubicarse sobre una supercie con un espacio suciente que garantice una buena ventilación (Figura 2). Sin embargo, si el artefacto enfría la cerveza con normalidad, puede utilizarlo para servir una nueva cerveza, aunque la luz indicadora no se haya iluminado en verde. 5 – ELIMINACIÓN Nos gustaría contribuir a cuidar el medio ambiente. Su aparato contiene materiales recuperables o reciclables. Llévelo a un punto de recogida o en un centro de servicio autorizado para que pueda ser procesado. - Los aparatos que ya no funcionan deben inhabilitarse para el uso. - Se debe desconectar el enchufe de la toma y cortar el cable de alimentación. - Los aparatos que ya no se utilizan deben llevarse a un punto de recogida para la eliminación de los componentes especiales que se utilizan en la fabricación del aparato. - El “módulo TEM” (o célula Peltier) debe eliminarse dependiendo de la normativa vigente en el país donde se use la máquina. ES5050 ÍNDICE PÁGINA
