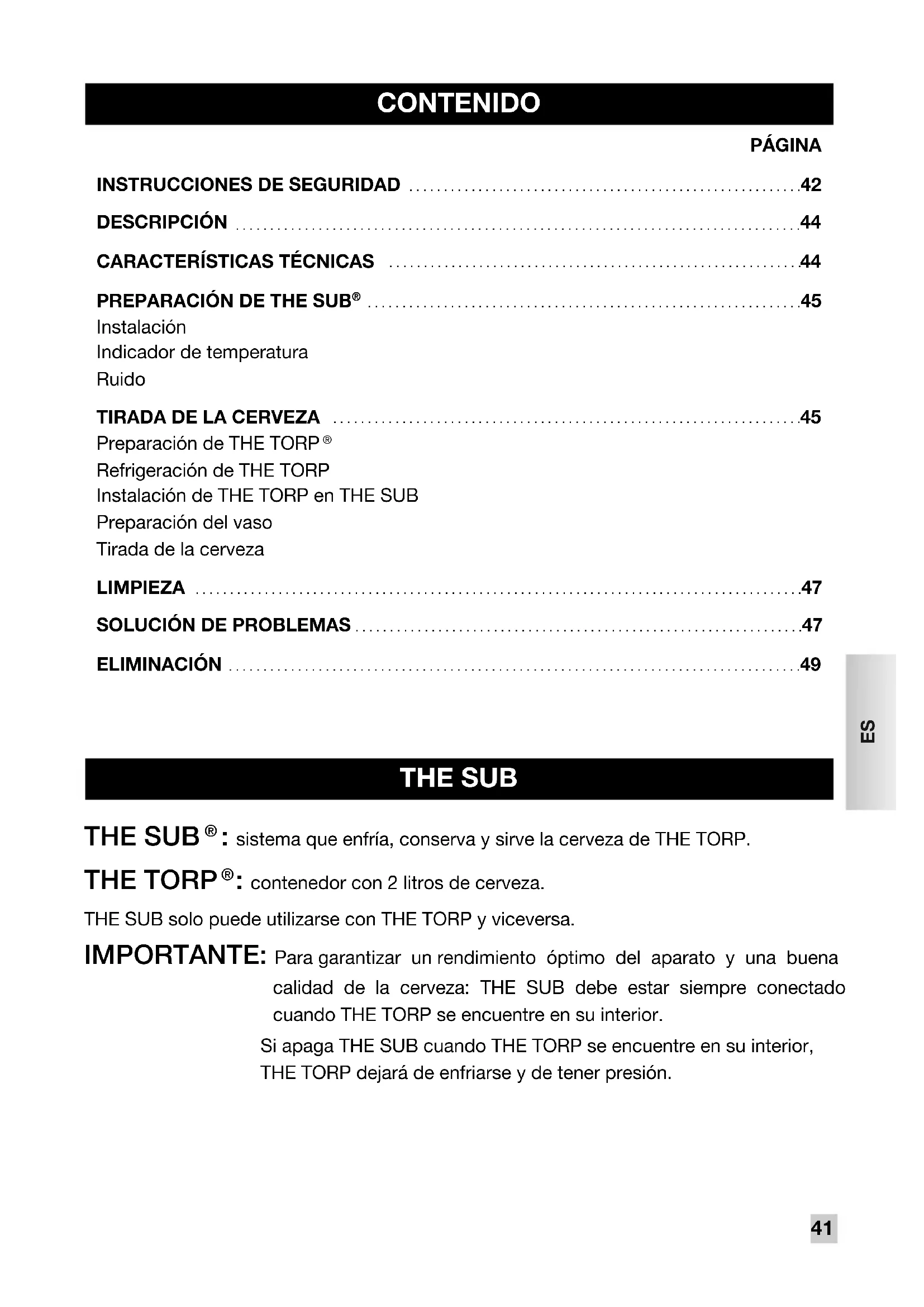

MANUAL DE USUARIO The Sub VB650E KRUPS
INSTRUCCIONES DE SEGURIDAD 42
DESCRIPCIÓN 44
CARACTERÍSTICAS TÉCNICAS 44
PREPARACIÓN DE THE SUB 45
Instalación
Indicador de temperatura
Ruido
TIRADA DE LA CERVEZA 45
Preparación de THE TORP®
Refrigeración de THE TORP
Instalación de THE TORP en THE SUB
Preparación del vaso
Tirada de la cerveza
LIMPIEZA 47
SOLUCIÓN DE PROBLEMAS 47
ELIMINACIÓN 49
THE SUB
THE SUB®: sistemas que enfría, conserva y sirve la cerveza de THE TORP.
THE TORP®: contenedor con 2 litros de cerveza.
THE SUB solo puede utilizarse con THE TORP y viceversa.
IMPORTANTE: Para garantizar un rendimiento óptimo del aparato y una buena calidad de la cerveza: THE SUB debe estar siempre conectado cuando THE TORP se encuentra en su interior.
Si apaga THE SUB cuando THE TORP se encuentra en su interior, THE TORP dejará de enfriarse y de tener presión.
INSTRUCCIONES DE SEGURIDAD
- La utilización de este aparato no está indicada para personas (niños incluidos) con capacidades físicas, sensoriales o mentales reducidas, o sin la experiencia y los conocimientos necesarios, a menos que se encuentren bajo supervisión o hayan recibido instrucciones sobre la utilización del aparato por parte de la persona responsable de su seguridad.
- Debe vigilarse a los niños para asegurarse de que no juegan con el aparato.
- Este aparato está diseñado para el uso doméstico.
- No está indicado para su utilización en los siguientes ámbitos y, por lo tanto, la garantía no será válida en caso de utilización en:
- zonas de descanso del personal en tiendas, oficinas y otros entornos laborales;
- zonas de uso de los clientes en hoteles, moteles, casas rurales y otros entornos residenciales;
- pensiones;
- Restaurantes y otros establecimientos similares, excepto cuando se lleven a cabo ventas.
- No almacene sustancias explosivas en el aparato, como, por ejemplo, botes de aerosol con gas propelente inflamable.
- No utilice el aparato si el cable de alimentación está dañado. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su servicio postventa o una persona con una cualificación similar, con el fin de evitar cualquier peligro.
- Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o carentes de experiencia o conocimiento, siempre que sean adecuadamente supervisados por una persona responsable, hayan recibido instrucción adecuada en relación con el uso seguro del aparato y conozcan adecuadamente los posibles riesgos que entraña su uso.
- Los niños no deben jugar con el aparato.
- Los niños no deben limpiar el aparato ni llevar a cabo tareas de mantenimiento en este, a menos que sean supervisados por un adulto responsable.
- Conecte el aparato únicamente a una red eléctrica cuyo voltaje coincida con el voltaje indicado en la placa de datos del aparato. La conexión del aparato a una fuente de alimentación inadecuada anulará la garantía y podría dar lugar a una situación peligrosa.
- En caso de uso inapropiado o de que no se hayan seguido las instrucciones, la garantía del fabricante quedará anulada. Utilice únicamente un THE TORP compatible.
- Únicamente almacene un THE TORP en el dispositivo.
- Utilice el aparato en una superficie plana, estable y resistente al calor, lejos de salpicaduras de agua y de otras fuentes de calor. Para evitar posibles incendios, descargas eléctricas y heridas, no sumerja el cable de alimentación ni el enchufe en agua ni en ningún otro líquido.
- Nunca desconecte el aparato con las manos mojadas. En caso de emergencia, desconecte el aparato inmediatamente.
- No utilice el aparato sin la parrilla ni la bandeja de goteo.
- Después de la utilización, vacíe y limpie la bandeja de goteo cada día.
- Desconecte el aparato de la red eléctrica siempre que no lo esté utilizando.
- Desconecte el aparato de la red eléctrica antes de limpiarlo. Nunca limpie el aparato bajo el grifo ni lo sumerja en ningún líquido.
- No utilice detergentes para limpiar el aparato. Limpie el aparato utilizando únicamente una esponja y un cepillo suave.
- En caso de que no se vaya a utilizar el aparato en un largo periodo de tiempo (vacaciones, almacenamiento, etc.), desenchúfelo, vacíelo y límpielo.
- Toda operación, limpieza o tarea de mantenimiento que vaya más allá de los límites de la realización normal debe reservarse para el personal del centro de servicios autorizado local. No desmonte el aparato ni coloque objetos en ninguna de sus aberturas.
- El uso de accesorios que no sean los recomendados por el fabricante puede causar incendios, descargas eléctricas o heridas.
- Evite que el cable de alimentación quede colgando del borde de la mesa o la superficie de trabajo, así como que entre en contacto con superficies calientes o bordes afilados.
- Evite que el cable de alimentación quede colgando (para evitar el riesgo de tropezones).
- No toque nunca el cable de alimentación con las manos mojadas.
- No coloque nunca el aparato sobre un fogón a gas o eléctrico, cerca de dichas fuentes de calor, ni dentro de un horno caliente.
- Antes de desenchufar el aparato, asegúrese de que el botón de encendido/apagado se encuentra en la posición de apagado y, a continuación, retire el enchufe de la toma. No desconecte el aparato tirando del cable.
- En caso de que necesite utilizar un cable alargador para el aparato, respete las recomendaciones de energía correspondientes del alargador.
- En caso de que la toma no se corresponda con el enchufe del aparato, llévelo a cambiar al centro de servicios de postventa o a una persona cualificada para arreglarlo para evitar riesgos.
- Tanto el TORP como la manga están fabricados en materiales reciclables. Póngase en contacto con las autoridades locales para obtener más información sobre los programas de reciclaje. Su aparato contiene materiales recuperables o reciclables.
- La bandeja de goteo (según el modelo) está equipada con imanes permanentes. Evite colocar la bandeja de goteo cerca de aparatos y objetos que puedan resultar dañados como consecuencia del magnetismo como, por ejemplo, tarjetas de crédito, unidades de almacenamiento USB y otros dispositivos de almacenamiento de datos, cintas de video, pantallas de televisión y de ordenador con tubos de imagen, relojes mecánicos, audífonos y altavoces.
Pacientes con marcapasos o desfibriladores: No sitúe la bandeja de goteo directamente sobre un marcapasos o un desfibrilador.
IMPORTANTE: Deje siempre THE SUB encendido si tiene un THE TORP en el interior.
DESCRIPCIÓN
THE SUB
A THE SUB B Cámara de refrigeración C Puerta D Manecilla de la puerta E Sensor de temperatura F Tirador del grifo G Cubierta del grifo H Grifo I Rejilla de goteo J Bandeja de goteo (según el modelo)
K Botón de encendido/apagado L Anillo luminoso M Cable de alimentación
THE TORP®
N THE TORP O Tapa P Tubo Q Conector R Boca del tubo
CARACTERÍSTICAS TÉCNICAS
| Tensión limite | Véase la placabucada en la parte inferior del aparato |
| Potencia nominal | Véase la placabucada en la parte inferior del aparato |
| Clase de aislamento II | |
| Clase de refrigeración N | |
| Dimensiones (I x a x p) en mm 455x235x326 (sin goteo) |
| Peso 6.8 kg | |
| Longitud del cable de alimentación 0.9 | m |
| Condiciones de functúnamente | 80% de humedad relativa
min.: 12 °C, max.: 32 °C |
| Mecanismos de seguridad | Interruptor de presión en el circuito del aire
Protección térmica
Protección electrica (fusibles) |
El fabricante se reserva el derecho a hacer modificaciones en el aparato. Esta máquina es compatible con la Directiva Europea 89/336/EEC (Decreto legislativo 476 de 04/12/1992) sobre compatibilidad electromagnética.
1 - PREPARACIÓN DE THE SUB
INSTALACIÓN
THE SUB debe utilizarse en interiores a una temperatura ambiente de entre 12 °C y 32 °C. El embalaje original se ha diseñado para proteger el aparato. Es recomendable que lo guarde y lo utilice para transportar el aparato en el futuro.
Retire el embalaje de THE SUB, de la bandeja de goteo y del tirador del grifo, y colóquelos en una superficie plana, seca, limpia y que tenga un espacio adecuado (1-2).
No instale THE SUB cerca de fuentes de calor o en lugares expuestos a la luz solar directa. Coloque la bandeja de goteo (según el modelo) y la rejilla de goteo en la parte delantera de THE SUB. Algunos modelos cuentan con un imán para sujetar la bandeja de goteo a THE SUB.
Enchufe THE SUB a una toma adecuada y pulse el botón de encendido/apagado (3).
Compruebe que se enciende el indicador rojo de temperatura.
Consejo: Es recomendable conectar THE SUB a la red eléctrica al menos una hora antes de instalar un THE TORP.
INDICADOR DE TEMPERATURA
Rojo: THE SUB está conectado a la red eléctrica y se está llevando a cabo el proceso de enfriamiento.
Verde: la cerveza se encuentra a una temperatura ideal y está lista para el consumo.
RUIDO
THE SUB está equipado con un sistema de refrigeración que regula la temperatura de THE TORP. Es normal que esta tecnología genere cierto ruido, especialmente durante la fase de enfriamiento. THE SUB también está equipado con una bomba que mantiene THE TORP a presión. Durante el uso, la bomba se pondrá en funcionamiento automático y emitirá un sonido que se detendrá al cabo de los segundos.
2 - TIRADA DE LA CERVEZA
PREPARACIÓN DE THE TORP
IMPORTANTE: antes de introducir un THE TORP en THE SUB, compruebe la fecha de caducidad que se indica en el lateral de THE TORP. No utilice un THE TORP si ha pasado esta fecha.
Para reducir el tiempo de refrigeración, recomendamos guardar THE TORP en la nevera durante unas horas antes de su uso. Véanse las instrucciones en THE TORP.
Consejo: es recomendable guardar siempre un THE TORP de repuesto en la nevera. De este modo, siempre dispondrá de un THE TORP frío.
No guarde THE TORP a una temperatura superior a 32°C o inferior a 0°C , y no lo exponga a la luz solar directa. No lo agite ni permita que reciba golpes.
REFRIGERACIÓN DE THE TORP
Para obtener una temperatura ideal, sirva la cerveza únicamente cuando el indicador de temperatura haya pasado a estar verde.
En THE SUB: para que la cerveza alcance una temperatura de 2° en THE SUB se necesitan aproximadamente 10 horas si THE TORP y el aparato se encuentran a temperatura ambiente (22°C).
En la nevera: este tiempo puede reducirse varias horas si THE TORP se guarda en la nevera el día anterior.
La temperatura de la cerveza de THE TORP guarda una relación directa con el nivel de espuma: la cerveza debe servirse fría, es decir, cuando el indicador de temperatura esté verde.
IMPORTANTE: no guarde nunca un THE TORP en el congelador, ya que podrían producirse fugas debido a la congelación de la cerveza.
INSTALACIÓN DE THE TORP EN THE SUB
Afloje la cubierta de THE TORP (4). El tubo se encuentra dentro de la cubierta; extráigalo. Coloque el conductor del tubo en la abertura de THE TORP y presione ligeramente hasta que oiga un clic. THE TORP (5) está listo para su uso. Puede introducirlo en THE SUB siguiendo los pasos que se indican a continuación (6):
- Abra la puerta de THE SUB girando la manecilla 45° en el sentido contrario a las agujas del reloj (7).
- Abra bien la puerta (8).
- Abra la cubierta del grifo.
- Introduzca THE TORP en la cámara de refrigeración (9).
- Deslice el tubo hacia el grifo e inserte la boca del tubo en el grifo (10 - 11).
- Cierre la puerta de THE SUB. Gire la manecilla en el sentido de las agujas del reloj hasta que esté completamente cerrada (11).
- Cierre la cubierta del grifo (12).
Cuando THE TORP está instalado correctamente, el indicador de temperatura pasa a estar rojo, lo que indica que se ha iniciado la fase de refrigeración. Cuando el indicador está verde, la cerveza está lista para el consumo (13).
Al cerrar la puerta, THE SUB comprueba la presión inferior de THE TORP y activa la bomba cada vez que la presión es insuficiente.
IMPORTANTE: no extraiga un THE TORP hasta que esté completamente vacío. Al extraerlo de THE SUB, THE TORP se despresuriza. En consecuencia, ya no se puede garantizar la calidad de la cerveza.
PREPARACIÓN DEL VASO
Para tirar una cerveza perfecta, es indispensable utilizar un vaso limpio y frío. Aclare el vaso con agua fría antes de servir la cerveza.
Esto evita que el líquido se caliente en el vaso, así como la excesiva formación de espuma.
Es recomendable utilizar los vasos especiales que puede encontrar en www.the-sub.com.
TIRADA DE LA CERVEZA
- Incline el vaso con un ángulo de 45° con respecto al grifo.
- Tire rápidamente del tirador hasta el final de su recorrido. A continuación, vaya enderezando el vaso a medida que se va llenando (14-15-16).
Al empezar un THE TORP nuevo, se forma más espuma en el primer vaso que en los siguientes. Para limitar la formación de espuma en el primer vaso, es recomendable tirar 2
centímetros de espuma, luego limpiar el vaso y volver a tirar la cerveza.
Para los otros vasos, mantenga el tirador pulsado hacia adelante hasta que el vaso esté lleno.
IMPORTANTE: Si tira del tirador demasiado lentamente, se genera demasiada espuma.
Puede consultar toda la información sobre cómo servir la cerveza perfecta en www.thesub.com.
3 - LIMPIEZA
LIMPIEZA TRAS EL USO DIARIO
Limpie la bandeja de goteo (según el modelo) y la rejilla de goteo antes de cada uso.
Nota: la rejilla de goteo (I) puede limpiarse con agua caliente y un detergente suave (17). Alternativamente, puede meterse en el lavavajillas. La bandeja de goteo (J) (según el modelo) no puede lavarse en el lavavajillas. Advertencia: nunca utilice detergentes potentes como, por ejemplo, vinagre, ácidos, disolventes o gasolina.
LIMPIEZA PARA LA INSTALACIÓN DE UN TORP NUEVO
Limpie todos los restos de cerveza que se hayan acumulado en el grifo.
El mecanismo del grifo debe limpiarse con un trapo húmedo y detergente suave (18).
Advertencia: no intente limpiar el mecanismo con objetos duros y/o afilados.
Limpie la cámara de refrigeración de THE SUB con un trapo suave y seco (19).
4 - RESOLUCIÓN DE PROBLEMAS
| Problema Posibles causas Soluciones | |
| THE SUB no se enciende. | THE SUB no está connectado a la red electrónica. |
| Es possible que la plac electrónica está defectuosa. |
| No se pueda cerrar la cubiertadel grifo. | La Boca del tubo no está introducida correctamente. |
| No se pueda cerrar la puerta de THE SUB. | La botella no está completeness introducida. |
| Problema Posibles causas Soluciones | | |
| No se可以选择 tirar cerveza. | THE SUB está apagado. Conecte | el aparato a la red electrónica. |
| THE TORP está vacío. Bombie TH | E TORP por uno nuevo. |
| THE SUB no contiene ningún THE TORP. | Introduzca un THE TORP en THE SUB. |
| El tirador del grifo de THE SUB no está instalado/positionado correctamente. | Instale/posicione el tirador del grifo correctamente. |
| No hay suficiente presión en THE TORP. | Abra la puerta y empuje ligeramente THE TORP hacer THE SUB. Oirá que la bomba funciona.1 Si la bomba funciona: significa que hay un problema con THE TORP. Instale un THE TORP nuevo en THE SUB.2 Si la bomba no funciona: es posible que sea defectuosa. Póngase en contacto con el servicios de atencion al cliente de KRUPS. |
| THE SUB tira cerveza caliente. | THE SUB no está connectado a la red electrónica. | Conecte THE SUB a la red electrónica. |
| La puerta no está bien cerrada. Cierre bien la puerta. |
| El sistema de refrigeración está defectuoso. | Póngase en contacto con el service de atencion al cliente de KRUPS. |
| Hay hielo en la*cárma de refrigeración. | La temperature ambiente es inferior a 12 °C. | Instale THE SUB en un entorno adaptado. |
| THE SUB ha estado enfuncionamiento durantedemasiado tiempo sin ningúnTHE TORP en su interior. | Retire el hielo con una esponja caliente e introduzca un THE TORP en el interior de la*cárma. |
| Es possible que el sistemas de regulación de la temperaturaesté defectuoso. | Póngase en contacto con el service de atencion al cliente de KRUPS. |
| Problema Posibles causas Solución | | |
| Se forma demasiada espuma. | La cerveza no está suficientemente fría. | Espere a que el indicator de temperatura pase a ser verde y, a continuación, tire la cerveza. |
| Se tiró del tirador del grifo demasiado despacio al servir la cerveza. | Tire rápidamente del tirador hasta el final de su recorro. |
5 - ELIMINACIÓN
Nos gustaría contribuir a cuidar el medio ambiente.
Su aparato contiene materiales recuperables o reciclables. Llévelo a un punto de recogida o a un centro de servicio autorizado para que pueda ser procesado.
- Los aparatos que ya no funcionan deben inhabilitarse para el uso.
- Se debe desconectar el enchufe de la toma y cortar el cable de alimentación.
- Los aparatos que ya no se utilicen deben llevarse a un punto de recogida para la eliminación de los componentes especiales que se utilicen en la fabricación del aparato.
- El "modulo TEM" o CELLa de Peltier debe eliminarse segun las normativas actualmente en vigor en el pais del usuario.
ÍNDICE
PÁGINA
INSTRUCCIONES DE SEGURIDAD 51
DESCRIPCIÓN 53
CARACTERÍSTICAS TÉCNICAS 53
PREPARACIÓN DEL SUB 54
Instalación
Indicador de temperatura
Ruido
SERVIR LA CERVEZA 54
Preparar el THE TORP®
Enfriar el THE TORP
Instalar el THE TORP en el THE SUB
Preparar el vaso
Servir cerveza
LIMPIEZA 56
Para obtener una excelente temperatura, sirva la cerveza solo cuando el indicador de temperatura haya cambiado a verde.
IMPORTANTE: Si tira de la manija demasiado lentamente, se generará espuma excesiva.
