MANUAL DE UTILIZADOR The Sub VB650E KRUPS
RESOLUÇÃO DE PROBLEMAS 56
ELIMINAÇÃO 58
THE SUB
THE SUB: planta que arrefece, conserva e serve cerveja do THE TORP.
THE TORP: recipiente com 2 litros de cerveja.
Apenas é possível utilizar o THE SUB com o THE TORP e vice-versa.
IMPORTANTE: Para garantir excelente desempenho do aparelho e a boa qualidade da cerveja: deixe sempre o THE SUB ligado quando o THE TORP estiver no interior deste.
Se desligar o THE SUB com o THE TORP no interior, este deixa de arrefecer e de pressurizar o THE TORP.

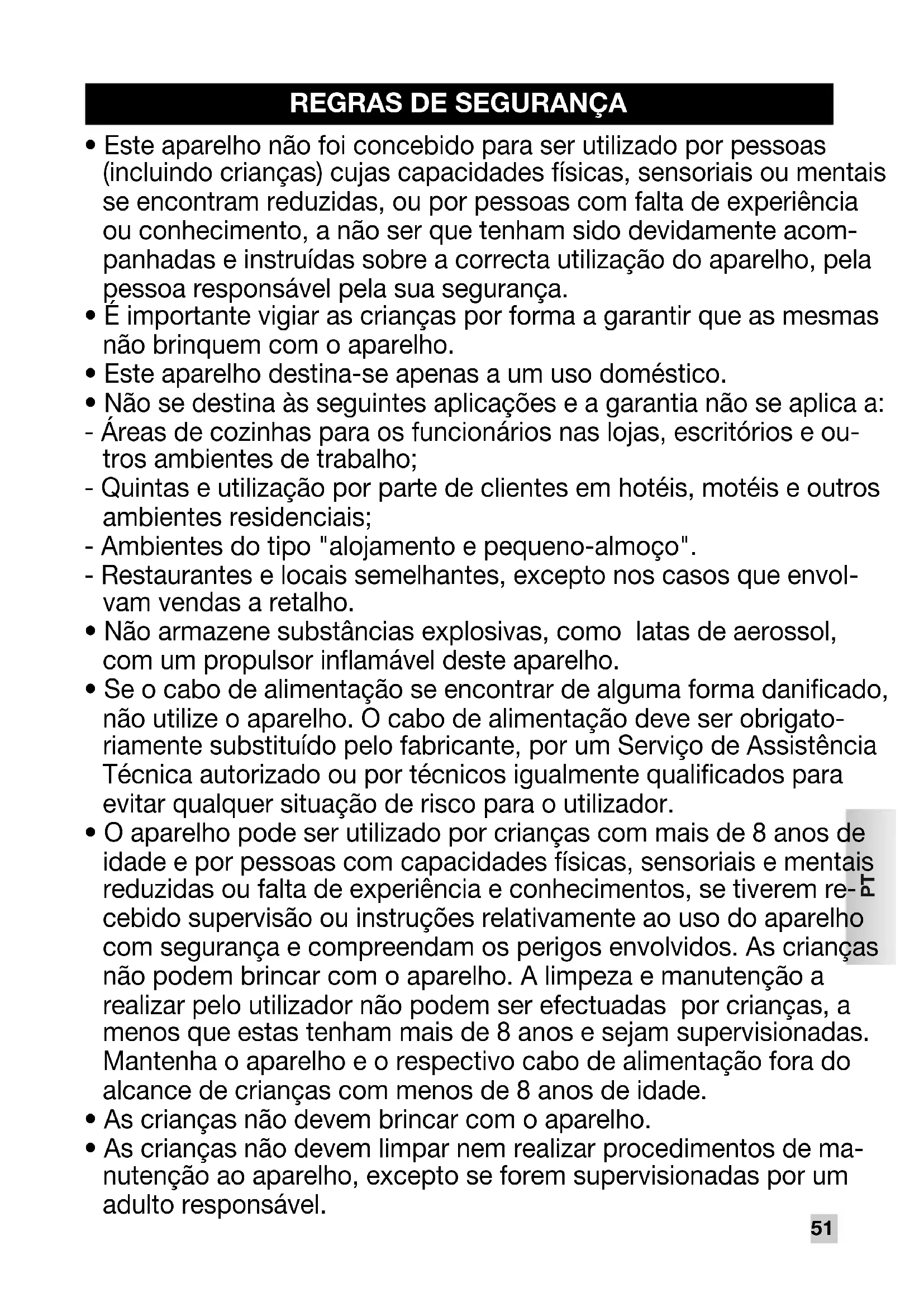

REGRAS DE SEGURANÇA
- Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) cujas capacidades físicas, sensoriais ou mentais se encontrem reduzidas, ou por pessoas com falta de experiência ou conhecimento, a não ser que tenham sido devidamente acompanhadas e instruídas sobre a correta utilização do aparelho, pela pessoa responsável pela sua segurança.
- É importante vigiar as crianças por forma a garantir que as mesmas não brinquem com o aparelho.
- Este aparelho destina-se apenas a um uso doméstico.
- Não se destina às seguintes aplicações e a garantia não se aplica a:
- Áreas de cozinhas para os funcionários nas lojas, escritórios e outros ambientes de trabalho;
- Quintas e utilização por parte de clientes em hotéis, motéis e outros ambientes residenciais;
- Ambientes do tipo "alojamento e pequeno-almoço".
- Restaurantes e locais semelhantes, exceto nos casos que envolvam vendas a retalho.
- Não armazene substâncias explosivas, como latas de aerossol, com um propulsor inflamável neste aparelho.
- Se o cabo de alimentação se encontrar de alguma forma danificado, não utilize o aparelho. O cabo de alimentação deve ser obrigatoriamente substituído pelo fabricante, por um Serviço de Assistência Técnica autorizada ou por técnicos igualmente qualificados para evitar qualquer situação de risco para o utilizador.
- O aparelho pode ser utilizado por crianças com mais de 8 anos de idade e por pessoas com capacidades físicas, sensoriais e mentais reduzidas ou falta de experiência e conhecimentos, se tiverem recebido supervisão ou instruções relativamente ao uso do aparelho de forma segura e compreenderem os perigos envolvidos. As crianças não podem brincar com o aparelho. A limpeza e manutenção a realizar pelo utilizador não podem ser efetuadas por crianças, a menos que estas tenham mais de 8 anos e sejam supervisionadas. Mantenha o aparelho e o respetivo cabo de alimentação fora do alcance de crianças com menos de 8 anos de idade.
- As crianças não devem brincar com o aparelho.
- As crianças não devem limpar nem realizar procedimentos de manutenção ao aparelho, exceto se forem supervisionadas por um adulto responsável.
- Ligue apenas o aparelho a uma fonte de alimentação que corresponda à tensão indicada na placa sinalética do aparelho. A ligação a uma fonte de alimentação com tensão errada invalida a garantia e pode ser perigosa.
- Em caso de utilização inadequada ou incumprimento das instruções, a garantia do fabricante é considerada nula. Utilize apenas TORP compatíveis.
- Armazene apenas um TORP no aparelho.
- Utilize sempre o aparelho numa superfície plana, estável e resistente ao calor, protegida de outras fontes de calor ou salpicos de água. Para proteger as pessoas de incêndio, choque elétrico e ferimentos, não mergulhe o cabo de alimentação ou a ficha em água ou em qualquer outro líquido.
- Nunca desligue o aparelho com mãos molhadas. Em caso de emergência, desligue imediatamente o aparelho.
- Não utilize o aparelho sem o tabuleiro de drenagem e grelha.
- Após a utilização, espalhe e limpe o tabuleiro de drenagem diariamente.
- Desligue o aparelho da corrente quando não o utilizar.
- Desligue o aparelho da corrente antes de proceder à sua limpeza. Nunca limpe o aparelho em água corrente nem o mergulhe em qualquer líquido.
- Nunca utilize detergentes para limpar o aparelho. Limpe o aparelho utilizando apenas esponjas e escovas macias.
- Em caso de período prolongado sem utilização (férias, armazenamento, etc.), desligue, esvazie e limpe o aparelho.
- Qualquer atividade de utilização, limpeza ou manutenção fora dos limites do uso normal deve ser realizada por um Serviço de Assistência Técnica autorizado. Não desmonte o aparelho nem coloque quaisquer objetos em nenhuma abertura.
- A utilização de acessórios não recomendados pelo fabricante poderia provocar um incêndio, choque elétrico ou ferimentos.
- Não deixe o cabo de alimentação suspenso na extremidade de uma mesa ou bancada, nem entre em contacto com superfícies quentes ou extremidades afiadas.
- Não deixe o cabo de alimentação suspenso (para evitar o risco de tropeçar).
- Nunca toque no cabo de alimentação com as mãos molhadas.
- Não coloque o aparelho no interior de um forno quente, sobre um fogão elétrico ou a gás, nem próximo destas fontes de calor.
- Antes de desligar o aparelho, certifique-se de que o botão Ligar/Desligar está na posição Desligar e, em seguida, retire a ficha da tomada. Não desligue o aparelho puxando pelo cabo.
- Se necessitar de utilizar o aparelho com uma extensão, respeite as recomendações de energia correspondentes da extensão.
- Se a tomada não for compatível com a ficha do aparelho, solicite a substituição da ficha a um Serviço de Assistência Técnica autorizada ou a técnicos especializados, para evitar quaisquer riscos.
- O THE TORP e a manga são fabricados em materiais recicláveis. Contacte as autoridades locais para obter mais informações acerca de programas de reciclagem. O aparelho contém materiais que podem ser recuperados ou reciclados.
- O tabuleiro coletor (consoante os modelos) está equipado com ímanes permanentes. Evite colocar o tabuleiro coletor próximo de aparelhos e de objetos que possam ser danificados pelo magnetismo, como cartões de crédito, unidades USB e outros dispositivos de armazenamento de dados, cassetes de vídeo, televisores e monitores de computador com tubos de raios catódicos, relógios mecânicos, aparelhos de audição e altifalantes.
Os portadores de pacemakers ou desfibriladores: Não devem segurar no tabuleiro coletor diretamente sobre o pacemaker ou desfibrilador.
IMPORTANTE: Deixe sempre o THE SUB ligado se existir um TORP no interior.
DESCRIÇÃO
THE SUB
A THE SUB B Câmara de arrefecimento C Porta D Pega da porta E Sensor de temperatura F Pega da torneira G Tampa da torneira H Torneira I Grelha coletora J Tabuleiro coletor (consoante o Modelo)
K Botão Ligar/Desligar L Anel luminoso M Cabo de alimentação
THE TORP®
| Tensão nominal Ver placá sob aparecido | |
| Potência nominal Ver placá sob aparecido | |
| Classe de isolamento II | |
| Classe de arrefecimento N | |
| Dimensoes (c x a x p) em mm 455x235x326 (sem tabuleiro colector) | |
| Peso 6.8 kg | |
| Comprimento do cabo de alimentação | 0.9 m |
| Condições de functimento | 80% de luxuidade relativa min: 12 °C, max: 32 °C |
| Mecanismos de seguranca | Interruptor de pressão no circuito de ar Proteçção térmica Proteçção eletrica (fusíveis) |
O fabricante reserva-se o direito de realizar alterações no aparelho. Aparelho conforme a Diretiva Europeia 89/336/EEC (decreto legislativo 476 de 04/12/1992) sobre compatibilidade eletromagnética.
1 - PREPARAR O THE SUB
INSTALAÇÃO
O THE SUB deve ser utilizado no interior de casa, a uma temperatura ambiente entre 12°C e 32°C. A embalagem original foi concebida para proteger o aparelho. Recomendamos que a conserve para transporte futuro.
Retire o THE SUB da embalagem, em conjunto com o tabuleiro coletor e a pega da torneira, colocando-os sobre uma superfície plana, seca, limpa e suficientemente grande (1-2).
Não instale o THE SUB próximo de fontes de calor ou em locais diretamente expostos à luz solar. Encaixe o tabuleiro coletor (consoante o modelo) e a grelha coletora na parte frontal do THE SUB. Determinados modelos possuem um íman para prender o tabuleiro coletor ao THE SUB.
Ligue o THE SUB a uma tomada adequada e prima o botão Ligar/Desligar (3). Verifique se o indicador de temperatura vermelho se acende.
Sugestão: Recomendamos que ligue o THE SUB à fonte de alimentação pelo menos uma hora antes de instalar um TORP.
INDICADOR DE TEMPERATURA
Vermelho: O THE SUB está ligado à fonte de alimentação. O processo de arrefecimento está em curso.
Verde: a cerveja está a uma temperatura excelente e pronta a servir.
RUÍDO
O THE SUB está equipado com o Sistema de Arrefecimento que regula a temperatura do THE TORP. Esta tecnologia normalmente gera algum ruído, sobretudo durante a fase de arrefecimento. O THE SUB também está equipado com uma bomba, para manter o THE TORP sob pressão. Durante a utilização, a bomba arranca automaticamente, gerando um ruído que cessa após alguns segundos.
2 - SERVIR A CERVEJA
PREPARAR O THE TORP
IMPORTANTE: antes de inserir um TORP no THE SUB, verifique a Data de Validade indicada na parte lateral do THE TORP. Não utilize o TORP quando a data de validade tiver expirado.
Para reduzir o tempo de arrefecimento, recomendamos que armazene o THE TORP no frigorífico durante algumas horas antes da utilização. Consulte as instruções no THE TORP.
Sugestão: recomendamos que mantenha sempre um TORP sobressalente no frigorífico. Desta forma, terá sempre disponível um TORP fresco.
Não guarde o THE TORP a uma temperatura superior a 32°C nem inferior a zero, nem o exponha à luz solar direta. Não o abane nem deixe cair.
ARREFECER O THE TORP
No THE SUB: o arrefecimento da cerveja a uma temperatura de 2°C dentro do THE SUB demora cerca de 10 horas, com o THE TORP e o aparelho à temperatura ambiente (22°C).
No frigorífico: é possível reduzir este tempo em várias horas se o THE TORP tiver sido guardado no frigorífico no dia anterior.
A temperatura da cerveja do THE TORP tem impacto direto sobre o nível de espuma: a cerveja deve ser servida suficientemente fria, quando o indicador de temperatura estiver a verde.
IMPORTANTE: nunca guarde o TORP no congelador, uma vez que tal poderia provocar fugas devido ao congelamento da cerveja.
INSTALAR O THE TORP NO THE SUB
Desaperte a tampa do THE TORP (4). O tubo, que deverá retirar. Coloque o conector do tubo na abertura do THE TORP até ouvir um clique. O THE TORP (5) fica quando pronto a utilizar. Para colocá-lo no THE SUB, siga estes passos (6):
- Abra a porta do THE SUB rodando a pega 45° no sentido contrário ao dos ponteiros do relógio (7).
- Abra completamente a porta (8).
- Abra a tampa da torneira.
- Insira o THE TORP na câmara de arrefecimento (9).
- Faça deslizar o tubo através da torneira e insira o bico do tubo na torneira (10 - 11).
- Feche a porta do THE SUB. Rode a pega no sentido dos ponteiros do relógio até estar totalmente fechada (11).
- Feche a tampa da torneira (12).
O THE TORP está bem instalado, o indicador de temperatura está a vermelho, marcando o início da fase de arrefecimento. Quando estiver verde, a cerveja está pronta a ser servida (13).
Ao fechar a porta, o THE SUB verifica a temperatura no interior do THE TORP e ativa a bomba de cada vez que a pressão for insuficiente.
IMPORTANTE: descarregue o TORP apenas quando este estiver totalmente vazio. Quando o TORP é descarregado do THE SUB, este é despressurizado. Desta forma, não é possível continuar a garantir a qualidade da cerveja.
PREPARAR O COPO
Para encontrar a cerveja perfeita, é essencial usar um copo frio e limpo. Passe o copo por água limpa e fria antes de servir a cerveja.
Desta forma, impede que o líquido aqueça o copo, evitando também a formação de demasiada espuma. Recomendamos que utilize copos especiais disponíveis em www.thesub.com.
SERVIR A CERVEJA
- Incline o copo a um ângulo de 45° relativamente à torneira.
- Puxe a pega rapidamente para a frente, até ao máximo. Gradualmente, endireite o copo à medida que enche (14-15-16).
Ao encetar um TORP, existe mais espuma no primeiro copo do que nos copos seguintes. Para limitar a formação de espuma no primeiro copo, recomendamos que encha 2 centímetros de espuma e, em seguida, limpe este copo e comece a deitar novamente a cerveja.
Para os restantes copos, segure a pega da torneira para a frente até o copo estar cheio.
É possível consultar todas as informações sobre como servir a cerveja perfeita em www.the-sub.com.
3 - LIMPEZA
LIMPEZA APÓS A UTILIZAÇÃO DIÁRIA
Limpe o tabuleiro coletor (consoante o modelo) e a grelha coletora antes de cada utilização.
Nota: é possível lavar a grelha coletora (I) em água quente com um detergente suave (17). Não pode ser colocada na máquina de lavar louça. Não é possível lavar o tabuleiro coletor (J) (consoante o modelo) na máquina de lavar louça.
Aviso! Nunca utilize detergentes abrasivos, como vinagre, ácidos, solventes ou petróleo.
LIMPEZA DURANTE A INSTALAÇÃO DE UM NOVO TORP
Limpe quaisquer vestígios de cerveja acumulados na torneira.
O mecanismo da torneira deve ser limpo com um pano úmido e detergente suave (18).
Aviso! Não tente limpar o mecanismo com objetos rígidos e/ou afiados.
Limpe a câmara de arrefecimento do THE SUB com um pano macio e seco (19).
4 - RESOLUÇÃO DE PROBLEMAS
| Problema Possível causas Soluções | | |
| O THE SUB não liga. | O THE SUB não está ligado à fonte de alimentação. | Ligue o THE SUB à fonte de alimentação. |
| O quadro eletrico poderá estar avariado. | Contacte o Centro de Contacto do Consumidor KRUPS. |
| Não consegue fechar a tampa daorneira. | O bico do tubo não está inseridocorrectamente. | Retire o bico do tubo do THE SUB e encaixe-o novamentesegundo as instruções docapítulo "Instalar o THE TORP no THE SUB". |
| Não consegue fechar a porta doTHE SUB. | THE TORP não está inseridototalmente. | Insira o THE TORP totalmenteno THE SUB. |
| Problema Posseis causas Solutações | |
| A cerveja não sai. O | THE SUBuí desligado. Ligue o aparelho à fonte de alimentação. | |
| O THE TORP está vazio. Substituía o THE TORP por um novo. | |
| Não está nenhum TORP dentro do THE SUB. | Instale um TORP dentro do THE SUB. |
| A pega daorneira do THE SUB não está corretoamente instalada/posicionada. | Instale/posicao aorneira corretoamente. |
| Não existe pressão suficiente no THE TORP. | Abra a porta e pressione o THE TORP paraaretho do THE SUB. Irá entao ouvir a bomba a funcionar.1 Se a bomba estiver a funcionar: significa que o THE TORP tem um problema. Instale um novo TORP no THE SUB.2 Se a bomba não estiver a funcionar: poderá estar avariada. Contacte o Centro de Contacto do Consumidor KRUPS. |
| Está a sair cerveja quente do THE SUB. | O THE SUB não está ligado à fonte de alimentação. | Ligue o THE SUB àfonte de alimentação. |
| A porta não foi bem fechada. Feche meb a porta. | |
| O Sistema de arrerecimento está avariado. | Contacte o Centro de Contacto do Consumidor KRUPS. |
| Existe gelo na-camera de arrefecimento. | A temperatura ambiente está abaixo dos 12 °C. | Instale o THE SUB num ambiente adequado. |
| O THE SUB esteve a funcionar demasiado tempo sem nenhum TORP no interior. | Retire o gelo com uma esponja aquecida e carregue um TORP no interior da-camera. |
| A regulação de temperatura poderá estar avariada. | Contacte o Centro de Contacto do Consumidor KRUPS. |
| Forma-se demasiada espuma. | A cerveja não está suficientemente fria. | Aguarde até o indicator de temperatura mudar para verde e, em seguida, sirva a cerveja. |
| A pega daorneirauíxada demasiado lentamente ao servir. | Puxe a pega rapidamente para afrente, até ao máximo. |
5 - ELIMINAÇÃO
Proteção do ambiente em primeiro lugar!
① O aparelho contém diversos materiais que podem ser recuperados ou reciclados. Entregue o seu aparelho num ponto de recolha para possibilitar o seu tratamento.
- Os aparelhos que já não funcionam devem ser inutilizados.
- A ficha deve ser desligada da tomada e o cabo de alimentação deve ser cortado.
- Os aparelhos que já não funcionam devem ser levados a um centro de recolha para eliminação dos componentes especiais realizados no fabrico do aparelho.
- O "módulo TEM" ou célula Peltier devem ser eliminados em conformidade com os regulamentos vigentes no país onde o aparelho for utilizado.
ÍNDICE
PÁGINA
NORMAS DE SEGURANÇA 60
DESCRIÇÃO 62
ESPECIFICAÇÕES TÉCNICAS 62
