Heineken The Sub - Distribuidor de cerveja KRUPS - Manual de utilização gratuito

Tipo de produto	Chopeira
Marca	Krups
Modelo	Heineken The Sub
Dimensões (l x a x p)	455 x 235 x 326 mm (sem bandeja anti-gotas)
Peso	6,8 kg
Alimentação	Ver placa de identificação (tensão e potência nominal)
Classe de isolamento	II
Classe de refrigeração	N
Comprimento do cabo de alimentação	0,9 m
Temperatura de funcionamento	12 °C a 32 °C
Umidade relativa máxima	80 %
Capacidade do reservatório	2 litros (TORP®)
Funções principais	Resfriamento e distribuição de cerveja pressurizada
Indicador de temperatura	Vermelho (resfriamento em andamento) / Verde (pronto para servir)
Dispositivos de segurança	Interruptor de pressão, proteção térmica, fusíveis
Manutenção diária	Limpar a bandeja anti-gotas e o prato com água quente e detergente suave
Limpeza da torneira	Com um pano úmido e detergente suave
Peças sobressalentes e reparabilidade	Contatar o serviço ao consumidor KRUPS
Informações gerais	Uso apenas com TORP® Heineken; não armazenar TORP no congelador; sempre deixar o aparelho ligado com um TORP dentro

Perguntas frequentes - Heineken The Sub KRUPS

Como instalar um TORP no THE SUB?

Desaparafuse a tampa do TORP, remova o tubo da tampa e insira seu conector na abertura do TORP até ouvir um clique. Abra a porta do THE SUB girando a alça a 45°, coloque o TORP na câmara de refrigeração, enfie o tubo na torneira de serviço e insira o bico de servir. Feche a porta e gire a alça no sentido horário.

O que significa o indicador de temperatura vermelho ou verde?

Vermelho: THE SUB está ligado e o resfriamento está em andamento. Verde: a cerveja está na temperatura ideal e pronta para servir.

Por que há muita espuma no meu copo?

Isso pode ser devido a cerveja não estar fria o suficiente (espere o indicador ficar verde) ou a uma ação muito lenta na alça. Puxe a alça rapidamente até o fim. Para o primeiro copo, despeje 2 cm de espuma, limpe o copo e depois encha.

A cerveja não sai, o que fazer?

Verifique se o THE SUB está ligado. Certifique-se de que um TORP está instalado e não está vazio. Verifique também se a alça de serviço está na posição correta. Se o problema persistir, abra a porta e pressione o TORP para trás para acionar a bomba.

A cerveja está muito quente, como resolver?

Verifique se o aparelho está conectado e ligado. Certifique-se de que a porta está bem fechada. Se a temperatura ambiente for inferior a 12°C, mova o aparelho para um cômodo adequado. Se o problema persistir, contate o serviço ao consumidor KRUPS.

A porta não fecha corretamente, o que fazer?

Certifique-se de que o TORP está completamente inserido na câmara de refrigeração. Ele deve estar bem empurrado até o fundo.

A tampa da torneira não fecha, por quê?

O TORP pode não estar completamente inserido, ou o bico de servir não está colocado corretamente. Remova e reinsira o bico seguindo as instruções.

Como limpar o THE SUB?

Após cada uso, limpe a bandeja anti-gotas e o prato com água quente e detergente suave (a bandeja anti-gotas pode ir à máquina de lavar louça, mas o prato não). Limpe a torneira com um pano úmido e detergente suave. Nunca use detergentes agressivos como vinagre ou gasolina.

Posso armazenar um TORP no congelador?

Não, nunca armazene um TORP no congelador. Isso pode causar vazamento devido ao congelamento da cerveja. Armazene-o no refrigerador para reduzir o tempo de resfriamento e não exceda 32°C.

O que fazer se formar gelo na câmara de refrigeração?

Isso acontece se o aparelho funcionou por muito tempo vazio. Remova o gelo com uma esponja quente e instale um TORP. Se o problema persistir, a regulação de temperatura pode estar com defeito, contate o serviço ao consumidor KRUPS.

MANUAL DE UTILIZADOR Heineken The Sub KRUPS

RESOLUÇÃO DE PROBLEMAS 56

ELIMINAÇÃO 58

THE SUB

THE SUB®: sistema que arrefece, conserva e serve cerveja do THE TORP.

THE TORP®: recipiente com 2 litros de cerveja.

Apenas é possível utilizar o THE SUB com o THE TORP e vice-versa.

IMPORTANTE: Para garantir excelente desempenho do aparelho e a boa qualidade da cerveja: deixe sempre o THE SUB ligado quando o THE TORP estiver no interior deste.

Se desligar o THE SUB com o THE TORP no interior, este deixa de arrefecer e de pressurizar THE TORP.

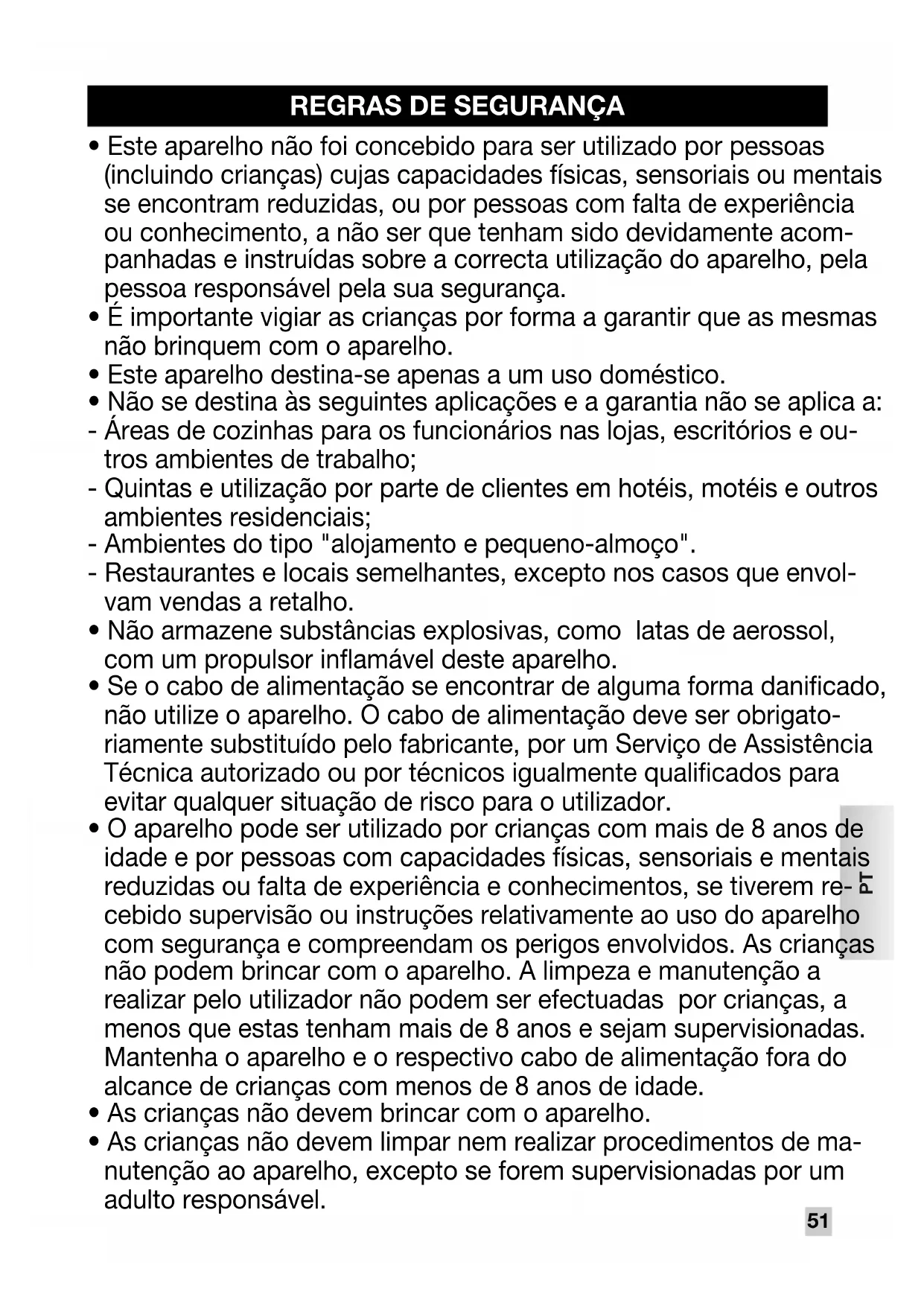

REGRAS DE SEGURANÇA

• Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) cujas capacidades físicas, sensoriais ou mentais se encontram reduzidas, ou por pessoas com falta de experiência ou conhecimento, a não ser que tenham sido devidamente acompanhadas e instruídas sobre a correcta utilização do aparelho, pela pessoa responsável pela sua segurança.
• É importante vigiar as crianças por forma a garantir que as mesmas não brinquem com o aparelho.
• Este aparelho destina-se apenas a um uso doméstico.
• Não se destina às seguintes aplicações e a garantia não se aplica a:
• Áreas de cozinhas para os funcionários nas lojas, escritórios e outros ambientes de trabalho;
• Quintas e utilização por parte de clientes em hotéis, motéis e outros ambientes residenciais;
• Ambientes do tipo "alojamento e pequeno-almoço".
• Restaurantes e locais semelhantes, excepto nos casos que envolvam vendas a retalho.
• Não armazene substâncias explosivas, como latas de aerossol, com um propulsor inflamável deste aparelho.
• Se o cabo de alimentação se encontrar de alguma forma danificado, não utilize o aparelho. O cabo de alimentação deve ser obrigatoriamente substituído pelo fabricante, por um Serviço de Assistência Técnica autorizado ou por técnicos igualmente qualificados para evitar qualquer situação de risco para o utilizador.
• O aparelho pode ser utilizado por crianças com mais de 8 anos de idade e por pessoas com capacidades físicas, sensoriais e mentais reduzidas ou falta de experiência e conhecimentos, se tiverem recebido supervisão ou instruções relativamente ao uso do aparelho com segurança e compreendam os perigos envolvidos. As crianças não podem brincar com o aparelho. A limpeza e manutenção a realizar pelo utilizador não podem ser efectuadas por crianças, a menos que estas tenham mais de 8 anos e sejam supervisionadas. Mantenha o aparelho e o respectivo cabo de alimentação fora do alcance de crianças com menos de 8 anos de idade.
• As crianças não devem brincar com o aparelho.
• As crianças não devem limpar nem realizar procedimentos de manutenção ao aparelho, excepto se forem supervisionadas por um adulto responsável.

- Ligue apenas o aparelho a uma fonte de alimentação que corresponda à tensão indicada na placa sinalética do aparelho. A ligação a uma fonte de alimentação com tensão errada invalida a garantia e pode ser perigosa.

- Em caso de utilização inadequada ou incumprimento das instruções, a garantia do fabricante é considerada nula. Utilize apenas TORP compatíveis.

- Armazene apenas um TORP no aparelho.

- Utilize sempre o aparelho numa superfície plana, estável e resistente ao calor, protegida de outras fontes de calor ou salpicos de água. Para proteger as pessoas de incêndio, choque eléctrico e ferimentos, não mergulhar o cabo de alimentação ou a ficha em água ou em qualquer outro líquido.

- Nunca desligue o aparelho com mãos molhadas. Em caso de emergência, desligue imedia-tamente o aparelho.

- Não utilize o aparelho sem o tabuleiro de drenagem e grelha.

- Após a utilização, esvazie e limpe o tabuleiro de drenagem diariamente.

- Desligue o aparelho da corrente quando não o utilizar.

- Desligue o aparelho da corrente antes de proceder à sua limpeza. Nunca limpe o aparelho em água corrente nem o mergulhe em qualquer líquido.

- Nunca utilize detergentes para limpar o aparelho. Limpe o aparelho utilizando apenas esponjas e escovas macias.

- Em caso de período prolongado sem utilização (férias, armazenamento, etc.), desligue, esvazie e limpe o aparelho.

- Qualquer actividade de utilização, limpeza ou manutenção fora dos limites do uso normal deve ser realizada por um Serviço de Assistência Técnica autorizado. Não desmonte o aparelho nem coloque quaisquer objectos em nenhuma abertura.

- A utilização de acessórios não recomendados pelo fabricante poderia provocar um incêndio, choque eléctrico ou ferimentos.

- Não deixe o cabo de alimentação suspenso na extremidade de uma mesa ou bancada, nem entrar em contacto com superfícies quentes ou extremidades afiadas.

- Não deixe o cabo de alimentação suspenso (para evitar o risco de tropeçar).

- Nunca toque no cabo de alimentação com as mãos molhadas.

- Não coloque o aparelho no interior de um forno quente, sobre um fogão eléctrico ou a gás, nem próximo destas fontes de calor.

- Antes de desligar o aparelho, certifique-se de que o botão Ligar/Desligar está na posição Desligar e, em seguida, retire a ficha da tomada. Não desligue o aparelho puxando pelo cabo.

- Se necessitar de utilizar o aparelho com uma extensão, respeite as recomendações de carga correspondentes da extensão.

- Se a tomada não for compatível com a ficha do aparelho, solicite a substituição da ficha junto de um Serviço de Assistência Técnica autorizado ou de técnicos qualificados, para evitar quaisquer riscos.

- O THE TORP e a manga são fabricados em materiais recicláveis. Contacte as autoridades locais para obter mais informações acerca de programas de reciclagem. O aparelho contém materiais que podem ser recuperados ou reciclados.

- O tabuleiro colector (consoante os modelos) está equipado com ímanes permanentes. Evite colocar o tabuleiro colector próximo de aparelhos e de objectos que possam ser danificados pelo magnetismo, como cartões de crédito, unidades USB e outros dispositivos de armazenamento de dados, cassetes de vídeo, televisores e monitores de computador com tubos de raios catódicos, relógios mecânicos, aparelhos de audição e altifalantes.

Os portadores de pacemakers ou desfibriladores: Não devem segurar no tabuleiro collector directamente sobre o pacemaker ou desfibrilador.

IMPORTANTE: Deixe sempre o THE SUB ligado se existir um TORP no interior.

DESCRIÇÃO

THE SUB®

A THE SUB

B Câmara de arrefecimento

C Porta

D Pega da porta

J Tabuleiro colector (consoante o modelo)

K Botão Ligar/Desligar

L Anel luminoso

M Cabo de alimentação

THE TORP®

N THE TORP

o Tampa

P Tubo

Q Conector

R Bico do tubo

CARACTERÍSTICAS TÉCNICAS

Tensão nominal Ver placa sob aparelho
Potência nominal Ver placa sob aparelho
Classe de isolamento II
Classe de arrefecimento N
Dimensões (c x a x p) em mm 455x235x326 (sem tabuleiro colector)
Peso 6.8 kg
Comprimento do cabo de alimentação	0.9 m
Condições de funcionamento	80% de humidade relativa mín: 12 °C, máx: 32 °C
Mecanismos de segurança	Interruptor de pressão no circuito de ar Protecção térmica Protecção eléctrica (fusíveis)

O fabricante reserva-se o direito de realizar alterações no aparelho. Aparelho conforme a Directiva Europeia 89/336/EEC (decreto legislativo 476 de 04/12/1992) sobre compatibilidade electromagnética.

1 - PREPARAR O THE SUB

INSTALAÇÃO

O THE SUB deve ser utilizado no interior de casa, a uma temperatura ambiente entre 12°C e 32°C. A embalagem original foi concebida para proteger o aparelho. Recomendamos que a conserve para transporte futuro.

Retire o THE SUB da embalagem, em conjunto com o tabuleiro colector e a pega da torneira, colocando-os sobre uma superfície plana, seca, limpa e suficientemente grande (1-2).

Não instale o THE SUB próximo de fontes de calor ou em locais directamente expostos à luz solar. Encaixe o tabuleiro colector (consoante o modelo) e a grelha colectora na parte frontal do THE SUB. Determinados modelos possuem um íman para prender o tabuleiro colector ao THE SUB.

Ligue o THE SUB a uma tomada adequada e prima o botão Ligar/Desligar (3). Verifique se o indicador de temperatura vermelho se acende.

Sugestão: Recomendamos que ligue o THE SUB à fonte de alimentação pelo menos uma hora antes de instalar um TORP.

INDICADOR DE TEMPERATURA

Vermelho: THE SUB está ligado à fonte de alimentação. O processo de arrefecimento está em curso.

Verde: a cerveja está a uma temperatura excelente e pronta a servir.

RUÍDO

O THE SUB está equipado com o sistema de arrefecimento que regula a temperatura do THE TORP. Esta tecnologia normalmente gera algum ruído, sobretudo durante a fase de arrefecimento. O THE SUB também está equipado com uma bomba, para manter o THE TORP sob pressão. Durante a utilização, a bomba arranca automaticamente, gerando um ruído que cessa após alguns segundos.

2 - SERVIR A CERVEJA

PREPARAR O THE TORP

IMPORTANTE: antes de inserir um TORP no THE SUB, verifique a Data de Validade indicada na parte lateral do THE TORP. Não utilize o THE TORP após a data de validade. Para reduzir o tempo de arrefecimento, recomendamos que armazene o THE TORP no frigorífico durante algumas horas antes da utilização. Consulte as instruções no THE TORP.

Sugestão: recomendamos que mantenha sempre um TORP sobressalente no frigorífico. Desta forma, terá sempre disponível um TORP fresco.

Não guarde o THE TORP a uma temperatura superior a 32 °C nem inferior a zero, nem o exponha a luz solar directa. Não o abane nem deixe cair.

ARREFECER O THE TORP

Para obter uma excelente temperatura, sirva a cerveja apenas quando o indicador de temperatura tiver mudado para verde.

No THE SUB: o arrefecimento da cerveja a uma temperatura de 2 °C dentro do THE SUB demora cerca de 10 horas, com o THE TORP e o aparelho à temperatura ambiente (22 °C).

No frigorífico: é possível reduzir este tempo em várias horas se o THE TORP tiver sido guardado no frigorífico no dia anterior.

A temperatura da cerveja do THE TORP tem impacto directo sobre o nível de espuma: a cerveja deve ser servida suficientemente fria, quando o indicador de temperatura estiver a verde.

IMPORTANTE: nunca guarde o TORP no congelador, uma vez que tal poderia provocar fugas devido ao congelamento da cerveja.

INSTALAR O THE TORP NO THE SUB

Desaperte a tampa do THE TORP (4). O tubo encontra-se dentro da tampa, que deverá retirar. Coloque o conector do tubo na abertura do THE TORP até ouvir um clique. O THE TORP (5) fica então pronto a utilizar. Para colocá-lo no THE SUB, siga estes passos (6):

• Abra a porta do THE SUB rodando a pega 45° no sentido contrário ao dos ponteiros do relógio (7).
• Abra completamente a porta (8).
• Abra a tampa da torneira.
• Insira o THE TORP na câmara de arrefecimento (9).
• Faça deslizar o tubo através da torneira e insira o bico do tubo na torneira (10 - 11).
• Feche a porta do THE SUB. Rode a pega no sentido dos ponteiros do relógio até estar totalmente fechada (11).
• Feche a tampa da torneira (12).

O THE TORP está bem instalado, o indicador de temperatura está a vermelho, marcando o início da fase de arrefecimento. Quando estiver verde, a cerveja está pronta a ser servida (13).

Ao fechar a porta, o THE SUB verifica a temperatura no interior do THE TORP e activa a bomba de cada vez que a pressão for insuficiente.

IMPORTANTE: descarregue o TORP apenas quando este estiver totalmente vazio. Quando o TORP é descarregado do THE TUB, este é despressurizado. Desta forma, não é possível continuar a garantir a qualidade da cerveja.

PREPARAR O COPO

Para conseguir a cerveja perfeita, é essencial utilizar um copo frio e limpo. Passe o copo por água limpa e fria antes de servir a cerveja.

Desta forma, impede que o líquido aqueça o copo, evitando também a formação de demasiada espuma. Recomendamos que utilize copos especiais disponíveis em www.the-sub.com.

SERVIR A CERVEJA

• Incline o copo a um ângulo de 45º relativamente à torneira.
• Puxe a pega rapidamente para a frente, até ao máximo. Gradualmente, endireite o copo à medida que enche (14-15-16).

Ao encetar um TORP, existe mais espuma no primeiro copo do que nos copos seguintes. Para limitar a formação de espuma no primeiro copo, recomendamos que encha 2 centímetros de espuma e, em seguida, limpe este copo e comece a deitar novamente a cerveja.

Para os restantes copos, segure a pega da torneira para a frente até o copo estar cheio.

É possível consultar todas as informações sobre como servir a cerveja perfeita em www.the-sub.com.

3 - LIMPEZA

LIMPEZA APÓS A UTILIZAÇÃO DIÁRIA

Limpe o tabuleiro colector (consoante o modelo) e a grelha colectora após cada utilização.

Nota: é possível lavar a grelha colectora (I) em água quente com um detergente suave (17). Também pode ser colocada na máquina de lavar louça. Não é possível lavar o tabuleiro colector (J) (consoante o modelo) na máquina de lavar louça.

Aviso! Nunca utilize detergentes abrasivos, como vinagre, ácidos, solventes ou petróleo.

LIMPEZA DURANTE A INSTALAÇÃO DE UM NOVO TORP

Limpe quaisquer vestígios de cerveja acumulados na torneira.

O mecanismo da torneira deve ser limpo com um pano húmido e detergente suave (18).

Aviso! Não tente limpar o mecanismo com objectos rígidos e/ou afiados.

Limpe a câmara de arrefecimento do THE SUB com um pano macio e seco (19).

4 - RESOLUÇÃO DE PROBLEMAS

Problema Possíveis causas Soluções
O THE SUB não liga.	O THE SUB não está ligado à fonte de alimentação.	Ligue o THE SUB à fonte de alimentação.
	O quadro eléctrico poderá estar avariado.	Contacte o Centro de Contacto do Consumidor KRUPS.
Não consegue fechar a tampa da torneira.	O bico do tubo não está inserido correctamente.	Retire o bico do tubo do THE SUB e encaixe-o novamente seguindo as instruções do capítulo "Instalar o THE TORP no THE SUB".
Não consegue fechar a porta do THE SUB.	THE TORP não está inserido totalmente.	Insira o THE TORP totalmente no THE SUB.
A cerveja não sai. O	THE SUB foi desligado. Ligue o aparelho à fonte de alimentação.
	O THE TORP está vazio. Substitua o THE TORP por um novo.
	Não está nenhum TORP dentro do THE SUB.	Instale um TORP dentro do THE SUB.
	A pega da torneira do THE SUB não está correctamente instalada/posicionada.	Instale/posicione a torneira correctamente.
	Não existe pressão suficiente no THE TORP.	Abra a porta e pressione o THE TORP para dentro do THE SUB.Irá então ouvir a bomba a funcionar.1 Se a bomba estiver a funcionar: significa que o THE TORP tem um problema.Instale um novo TORP no THE SUB.2 Se a bomba não estiver a funcionar: poderá estar avariada. Contacte o Centro de Contacto do Consumidor KRUPS.
Está a sair cerveja quente do THE SUB .	O THE SUB não está ligado à fonte de alimentação.	Ligue o THE SUB à fonte de alimentação.
	A porta não foi bem fechada. Feche bem a porta.
	O sistema de arrefecimento está avariado.	Contacte o Centro de Contacto do Consumidor KRUPS.
Existe gelo na câmara de arrefecimento.	A temperatura ambiente está abaixo dos 12 °C.	Instale o THE SUB num ambiente adequado.
	O THE SUB esteve a funcionar demasiado tempo sem nenhum TORP no interior.	Retire o gelo com uma esponja aquecida e carregue um TORP no interior da câmara.
	A regulação de temperatura poderá estar avariada.	Contacte o Centro de Contacto do Consumidor KRUPS.
Forma-se demasiada espuma.	A cerveja não está suficientemente fria.	Aguarde até o indicador de temperatura mudar para verde e, em seguida, sirva a cerveja.
	A pega da torneira foi puxada demasiado lentamente ao servir.	Puxe a pega rapidamente para a frente, até ao máximo.

5 - ELIMINAÇÃO

Protecção do ambiente em primeiro lugar!

① O aparelho contém diversos materiais que podem ser recuperados ou reciclados.
Entregue o seu aparelho num ponto de recolha para possibilitar o seu tratamento.

• Os aparelhos que já não funcionam devem ser inutilizados.
• A ficha deve ser desligada da tomada e o cabo de alimentação deve ser cortado.
• Os aparelhos que já não funcionam devem ser levados a um centro de recolha para eliminação dos componentes especiais utilizados no fabrico do aparelho.
• O "módulo TEM" ou célula Peltier devem ser eliminados em conformidade com os regulamentos vigentes no país onde o aparelho for utilizado.
