MANUAL DE UTILIZADOR The Sub Compact KRUPS

RESOLUÇÃO DE PROBLEMAS 56

ELIMINAÇÃO 58

THE SUB COMPACT

THE SUB COMPACT®: sistema que arrefece, conserva e serve cerveja do THE TORP.

THE TORP®: recipiente com 2 litros de cerveja.

Apenas é possível utilizar o THE SUB COMPACT com o THE TORP e vice-versa.

IMPORTANTE: Para garantir excelente desempenho do aparelho e a boa qualidade da cerveja: deixe sempre o THE SUB COMPACT ligado quando o THE TORP estiver no interior deste.

Se desligar o THE SUB COMPACT com o THE TORP no interior, este deixa de arrefecer e de pressurizar THE TORP.

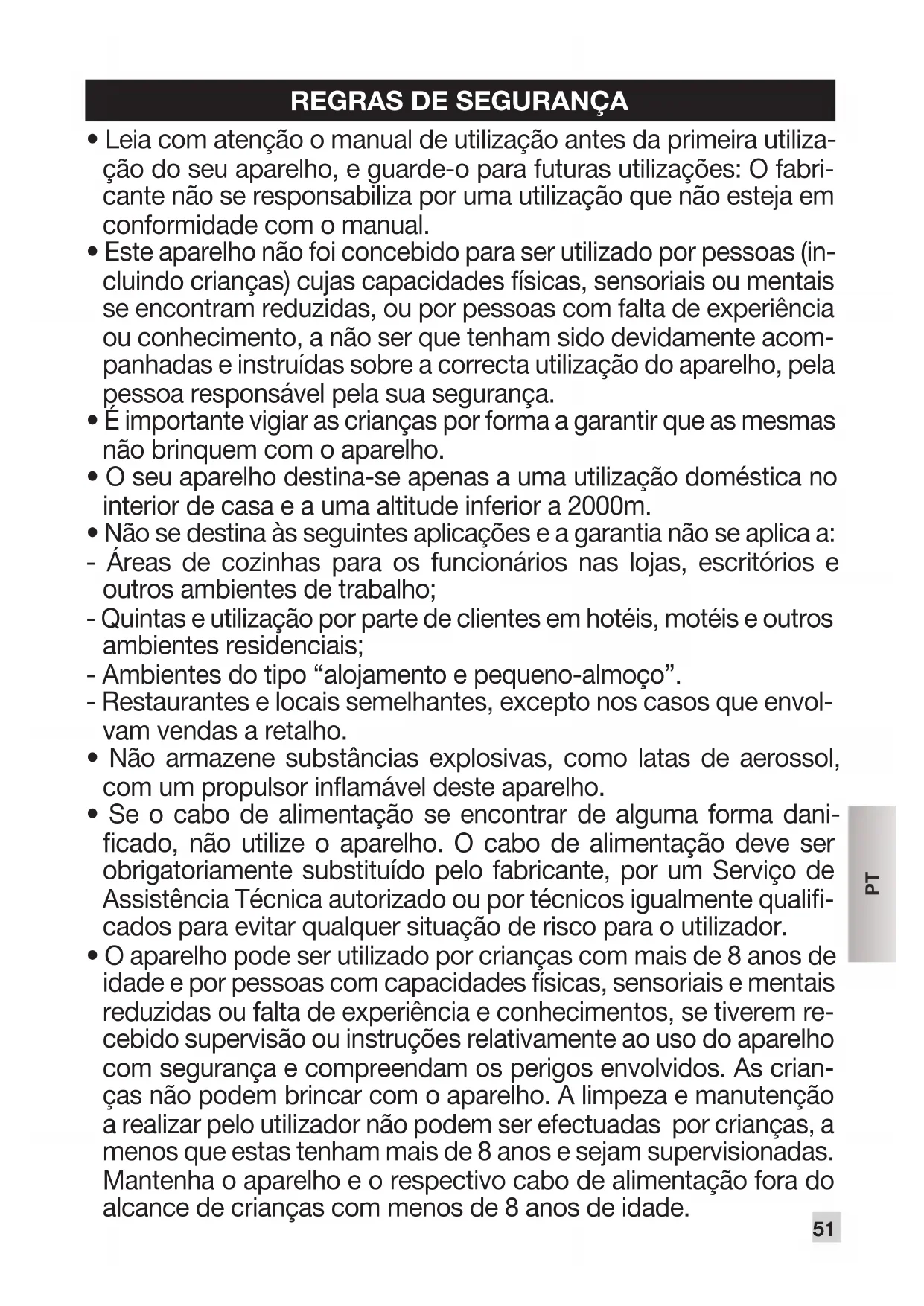

REGRAS DE SEGURANÇA

• Leia com atenção o manual de utilização antes da primeira utilização do seu aparelho, e guarde-o para futuras utilizações: O fabricante não se responsabiliza por uma utilização que não esteja em conformidade com o manual.
• Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) cujas capacidades físicas, sensoriais ou mentais se encontram reduzidas, ou por pessoas com falta de experiência ou conhecimento, a não ser que tenham sido devidamente acompanhadas e instruídas sobre a correcta utilização do aparelho, pela pessoa responsável pela sua segurança.
• É importante vigiar as crianças por forma a garantir que as mesmas não brinquem com o aparelho.
• O seu aparelho destina-se apenas a uma utilização doméstica no interior de casa e a uma altitude inferior a 2000m.
• Não se destina às seguintes aplicações e a garantia não se aplica a:
• Áreas de cozinhas para os funcionários nas lojas, escritórios e outros ambientes de trabalho;
• Quintas e utilização por parte de clientes em hotéis, motéis e outros ambientes residenciais;
• Ambientes do tipo “alojamento e pequeno-almoço”.
• Restaurantes e locais semelhantes, excepto nos casos que envolvam vendas a retalho.
• Não armazene substâncias explosivas, como latas de aerossol, com um propulsor inflamável deste aparelho.
• Se o cabo de alimentação se encontrar de alguma forma danificado, não utilize o aparelho. O cabo de alimentação deve ser obrigatoriamente substituído pelo fabricante, por um Serviço de Assistência Técnica autorizado ou por técnicos igualmente qualificados para evitar qualquer situação de risco para o utilizador.
• O aparelho pode ser utilizado por crianças com mais de 8 anos de idade e por pessoas com capacidades físicas, sensoriais e mentais reduzidas ou falta de experiência e conhecimentos, se tiverem recebido supervisão ou instruções relativamente ao uso do aparelho com segurança e compreendam os perigos envolvidos. As crianças não podem brincar com o aparelho. A limpeza e manutenção a realizar pelo utilizador não podem ser efectuadas por crianças, a menos que estas tenham mais de 8 anos e sejam supervisionadas. Mantenha o aparelho e o respectivo cabo de alimentação fora do alcance de crianças com menos de 8 anos de idade.

- As crianças não devem brincar com o aparelho.

- As crianças não devem limpar nem realizar procedimentos de manutenção ao aparelho, excepto se forem supervisionadas por um adulto responsável.

- Ligue apenas o aparelho a uma fonte de alimentação que corresponda à tensão indicada na placa sinalética do aparelho. A ligação a uma fonte de alimentação com tensão errada invalida a garantia e pode ser perigosa.

- Em caso de utilização inadequada ou incumprimento das instruções, a garantia do fabricante é considerada nula. Utilize apenas TORP compatíveis.

- Armazene apenas um TORP no aparelho.

- Utilize sempre o aparelho numa superfície plana, estável e resistente ao calor, protegida de outras fontes de calor ou salpicos de água. Para proteger as pessoas de incêndio, choque eléctrico e ferimentos, não mergulhar o cabo de alimentação ou a ficha em água ou em qualquer outro líquido.

- Nunca desligue o aparelho com mãos molhadas. Em caso de emergência, desligue imedia-tamente o aparelho.

- Não utilize o aparelho sem a gaveta de recolha dos pingos.

- Após a utilização do aparelho, esvazie e lave a gaveta de recolha dos pingos diariamente.

- Desligue o aparelho da corrente quando não o utilizar.

- Desligue o aparelho da corrente antes de efetuar qualquer limpeza. Nunca limpe o aparelho com utensílios húmidos, nem o coloque dentro de qualquer líquido.

- Nunca utilize detergentes para limpar o aparelho. Limpe o aparelho utilizando apenas esponjas e escovas macias.

- Em caso de período prolongado sem utilização (férias, armazenamento, etc.), desligue, esvazie e limpe o aparelho.

- Qualquer actividade de utilização, limpeza ou manutenção fora dos limites do uso normal deve ser realizada por um Serviço de Assistência Técnica autorizado. Não desmonte o aparelho nem coloque quaisquer objectos em nenhuma abertura.

- A utilização de acessórios não recomendados pelo fabricante poderia provocar um incêndio, choque eléctrico ou ferimentos.

- Não deixe o cabo de alimentação suspenso na extremidade de uma mesa ou bancada, nem entrar em contacto com superfícies quentes ou extremidades afiadas.

- Não deixe o cabo de alimentação suspenso (para evitar o risco de tropeçar).

- Nunca toque no cabo de alimentação com as mãos molhadas.

- Não coloque o aparelho no interior de um forno quente, sobre um fogão eléctrico ou a gás, nem próximo destas fontes de calor.

- Retire a ficha da tomada. Nunca retire a ficha puxando pelo cabo de alimentação.

- Se necessitar de utilizar o aparelho com uma extensão, respeite as recomendações de carga correspondentes da extensão.

- Se a tomada não for compatível com a ficha do aparelho, solicite a substituição da ficha junto de um Serviço de Assistência Técnica autorizado ou de técnicos qualificados, para evitar quaisquer riscos.

- O TORP é composto por materiais recicláveis. Contacte as autoridades locais para obter mais informações acerca de programas de reciclagem. O aparelho contém materiais que podem ser recuperados ou reciclados.

IMPORTANTE: Deixe sempre o THE SUB COMPACT ligado se existir um TORP no interior.

- AVISO: Quando posicionar o aparelho, certifique-se de que o fio da alimentação não está preso nem danificado.

- AVISO: Não coloque várias entradas portáteis ou alimentadores portáteis na parte traseira do aparelho.

DESCRIÇÃO

THE SUB COMPACT®

A THE SUB COMPACT
B Câmara de arrefecimento
C Porta
D Pega da porta
E Detetor do TORP
F Pega da torneira
G Parte superior da cabeça de distribuição
H Torneira

I Gaveta de recolha de pingos
J Indicador da temperatura
K Cabo de alimentação

THE TORP®

Tensão nominal Ver placa sob aparelho
Potência nominal Ver placa sob aparelho
Classe de isolamento II
Classe de arrefecimento N
Dimensões (c x a x p) em mm	452,5x190x383,3 (porta aberta e sem a gaveta de recolha de pingos)
Peso 4.45 kg
Comprimento do cabo de alimentação	0.9 m
Condições de funcionamento	80% de humidade relativa mín: 12 °C, máx: 28 °C
Mecanismos de segurança	Interruptor de pressão no circuito de ar Protecção térmica Protecção eléctrica (fusíveis)

O fabricante reserva-se o direito de realizar alterações no aparelho. Aparelho conforme a Directiva Europeia 89/336/EEC (decreto legislativo 476 de 04/12/1992) sobre compatibilidade electromagnética.

1 - PREPARAR O THE SUB COMPACT

INSTALAÇÃO

O THE SUB COMPACT deve ser utilizado no interior de casa, a uma temperatura ambiente entre 12°C e 28°C. A embalagem original foi concebida para proteger o aparelho. Recomendamos que a conserve para transporte futuro.

Retire o THE SUB COMPACT da embalagem, em conjunto com o tabuleiro colector e a pega da torneira, colocando-os sobre uma superfície plana, seca, limpa e suficientemente grande (1-2).

Não instale o THE SUB COMPACT próximo de fontes de calor ou em locais directamente expostos à luz solar.

Instale a gaveta de recolha de pingos à frente do aparelho.

Ligue o THE SUB COMPACT numa tomada adequada (3). Verifique se o indicador de temperatura vermelho se acende.

Sugestão: Recomendamos que ligue o THE SUB COMPACT à fonte de alimentação pelo menos uma hora antes de instalar um TORP.

INDICADOR DE TEMPERATURA

Vermelho: THE SUB COMPACT está ligado à fonte de alimentação. O processo de arrefecimento está em curso.

Verde: a cerveja está a uma temperatura excelente e pronta a servir.

Observação: A temperatura ótima pode não ser atingida instantaneamente após o indicador ficar verde.

RUÍDO

O THE SUB COMPACT está equipado com o sistema de arrefecimento que regula a temperatura do THE TORP. Esta tecnologia normalmente gera algum ruído, sobretudo durante a fase de arrefecimento. O THE SUB COMPACT também está equipado com uma bomba, para manter o THE TORP sob pressão. Durante a utilização, a bomba arranca automaticamente, gerando um ruído que cessa após alguns segundos.

2 - SERVIR A CERVEJA

PREPARAR O THE TORP

IMPORTANTE: antes de inserir um TORP no THE SUB COMPACT, verifique a Data de Validade indicada na parte lateral do THE TORP. Não utilize o THE TORP após a data de validade.

Para reduzir o tempo de arrefecimento, recomendamos que armazene o THE TORP no frigorífico durante algumas horas antes da utilização. Consulte as instruções no THE TORP.

Sugestão: recomendamos que mantenha sempre um TORP sobressalente no frigorífico. Desta forma, terá sempre disponível um TORP fresco.

Não guarde o THE TORP a uma temperatura superior a 28°C nem inferior a zero, nem o exponha a luz solar directa. Não o abane nem deixe cair.

ARREFECER O THE TORP

Para obter uma excelente temperatura, sirva a cerveja apenas quando o indicador de temperatura tiver mudado para verde.

No THE SUB COMPACT: o arrefecimento da cerveja a uma temperatura de 2 °C dentro do THE SUB COMPACT demora cerca de 12 horas, com o THE TORP e o aparelho à temperatura ambiente (22 °C).

No frigorífico: é possível reduzir este tempo em várias horas se o THE TORP tiver sido guardado no frigorífico no dia anterior.

A temperatura da cerveja do THE TORP tem impacto directo sobre o nível de espuma: a cerveja deve ser servida suficientemente fria, quando o indicador de temperatura estiver a verde.

IMPORTANTE: nunca guarde o TORP no congelador, uma vez que tal poderia provocar fugas devido ao congelamento da cerveja.

INSTALAR O THE TORP NO THE SUB COMPACT

Retire a tampa do TORP (4). O tubo encontra-se dentro da tampa, que deverá retirar. Coloque o conector do tubo na abertura do THE TORP até ouvir um clique. O THE TORP (5) fica então pronto a utilizar. Para colocá-lo no THE SUB COMPACT, siga estes passos (6):

• Abra por completo a porta do aparelho (7-8).
• Retire a parte superior da cabeça de distribuição (9).
• Insira o TORP na câmara de refrigeração, exercendo uma pressão na parte superior, para poder inserir a parte dianteira. Enfie o tubo da torneira e insira o tubo de verter na torneira de serviço (10).
• Volte a colocar a parte superior da cabeça de distribuição (11).
• Volte a fechar a porta do THE SUB COMPACT (12).

O THE TORP está bem instalado, o indicador de temperatura está a vermelho, marcando o início da fase de arrefecimento. Quando estiver verde, a cerveja está pronta a ser servida (13).

Após a colocação do TORP, THE SUB COMPACT verifica a pressão no interior do TORP e ativa a bomba, cada vez que a pressão for insuficiente.

IMPORTANTE: descarregue o TORP apenas quando este estiver totalmente vazio. Quando o TORP é descarregado do THE TUB, este é despressurizado. Desta forma, não é possível continuar a garantir a qualidade da cerveja.

PREPARAR O COPO

Para conseguir a cerveja perfeita, é essencial utilizar um copo frio e limpo. Passe o copo por água limpa e fria antes de servir a cerveja.

Desta forma, impede que o líquido aqueça o copo, evitando também a formação de demasiada espuma. Recomendamos que utilize copos especiais disponíveis em www.the-sub.com.

SERVIR A CERVEJA

• Incline o copo a um ângulo de 45º relativamente à torneira.
• Puxe a pega rapidamente para a frente, até ao máximo. Gradualmente, endireite o copo à medida que enche (14-15-16).

Ao encetar um TORP, existe mais espuma no primeiro copo do que nos copos seguintes. Para limitar a formação de espuma no primeiro copo, recomendamos que encha 2 centímetros de espuma e, em seguida, limpe este copo e comece a deitar novamente a cerveja.

Para os restantes copos, segure a pega da torneira para a frente até o copo estar cheio.

É possível consultar todas as informações sobre como servir a cerveja perfeita em www.the-sub.com.

3 - LIMPEZA

LIMPEZA APÓS A UTILIZAÇÃO DIÁRIA

Limpe a gaveta de recolha de pingos após cada utilização.

! Observação: A gaveta de recolha de pingos (I) pode ser lavada com água quente e um detergente para a loiça (17), e não deve ser lavada na máquina de lavar loiça.

Aviso! Nunca utilize detergentes abrasivos, como vinagre, ácidos, solventes ou petróleo.

LIMPEZA DURANTE A INSTALAÇÃO DE UM NOVO TORP

Limpe quaisquer vestígios de cerveja acumulados na torneira.

O mecanismo da torneira deve ser limpo com um pano húmido e detergente suave (18).

Retire o TORP vazio da câmara de refrigeração, exercendo uma pressão na parte frontal, para poder retirar a parte traseira (19).

Aviso! Não tente limpar o mecanismo com objectos rígidos e/ou afiados.

Limpe a câmara de arrefecimento do THE SUB COMPACT com um pano macio e seco (20).

4 - RESOLUÇÃO DE PROBLEMAS

Problema Possíveis causas Soluções
O THE SUB COMPACT não liga.	O THE SUB COMPACT não está ligado à fonte de alimentação.	Ligue o THE SUB COMPACT à fonte de alimentação.
	O quadro eléctrico poderá estar avariado.	Contacte o Centro de Contacto do Consumidor KRUPS.
A parte superior da cabeça de distribuição não entra corretamente.	A parte superior da cabeça não está inserida corretamente.	Retire o bico do tubo do THE SUB COMPACT e encaixe-o novamente seguindo as instruções do capítulo «Instalar o THE TORP no THE SUB COMPACT».
Não consegue fechar a porta do THE SUB COMPACT.	THE TORP não está inserido totalmente.	Insira o THE TORP totalmente no THE SUB COMPACT.
A cerveja não sai.	O THE SUB COMPACT foi desligado.	Ligue o aparelho à fonte de alimentação.
	O THE TORP está vazio. Substitua	o THE TORP por um novo.
	Não está nenhum TORP dentro do THE SUB COMPACT.	Instale um TORP dentro do THE SUB COMPACT.
	A pega da torneira do THE SUB COMPACT não está correctamente instalada/ posicionada.	Instale/posicione a torneira correctamente.
	Não existe pressão suficiente no THE TORP.	Abra a porta, retire o TORP e prima o detetor do TORP na frente da câmara de refrigeração.1 Se a bomba estiver a funcionar: significa que o THE TORP tem um problema. Instale um novo TORP no THE SUB COMPACT.2 Se a bomba não estiver a funcionar: poderá estar avariada. Contacte o Centro de Contacto do Consumidor KRUPS.
Está a sair cerveja quente do THE SUB COMPACT .	O THE SUB COMPACT não está ligado à fonte de alimentação.	Ligue o THE SUB COMPACT à fonte de alimentação.
	A porta não foi bem fechada. Feche bem a porta.
	O sistema de arrefecimento está avariado.	Contacte o Centro de Contacto do Consumidor KRUPS.
Existe gelo na câmara de arrefecimento.	A temperatura ambiente está abaixo dos 12 °C.	Instale o THE SUB COMPACT num ambiente adequado.
	O THE SUB COMPACT esteve a funcionar demasiado tempo sem nenhum TORP no interior.	Retire o gelo com uma esponja aquecida e carregue um TORP no interior da câmara.
	A regulação de temperatura poderá estar avariada.	Contacte o Centro de Contacto do Consumidor KRUPS.
Forma-se demasiada espuma.	A cerveja não está suficientemente fria.	Aguarde até o indicador de temperatura mudar para verde e, em seguida, sirva a cerveja.
	A pega da torneira foi puxada demasiado lentamente ao servir.	Puxe a pega rapidamente para a frente, até ao máximo.
Problema Possíveis causas Soluções
O indicador luminoso não fica verde passadas 12 horas de funcionamento, apesar de a câmara de refrigeração estar fria.	A temperatura ambiente é superior a 28 °C.
	O aparelho deve ser utilizado numa divisão onde a temperatura se encontre entre 12 °C e 28 °C.O aparelho deve ter espaço suficiente em seu redor para garantir um bom fluxo de ar (consulte a imagem 2 do manual).No entanto, se o aparelho arrefecer normalmente a cerveja, pode usá-lo para servir cerveja fresca, mesmo que o indicador luminoso não tenha ficado verde.

5 - ELIMINAÇÃO

Protecção do ambiente em primeiro lugar!

① O aparelho contém diversos materiais que podem ser recuperados ou reciclados.
Entregue o seu aparelho num ponto de recolha para possibilitar o seu tratamento.

• Os aparelhos que já não funcionam devem ser inutilizados.
• A ficha deve ser desligada da tomada e o cabo de alimentação deve ser cortado.
• Os aparelhos que já não funcionam devem ser levados a um centro de recolha para eliminação dos componentes especiais utilizados no fabrico do aparelho.
• O «módulo TEM» (ou célula de Peltier) deve ser eliminado de acordo com as normas em vigor no país de utilização da máquina.
