MANUALE UTENTE The Sub Compact KRUPS

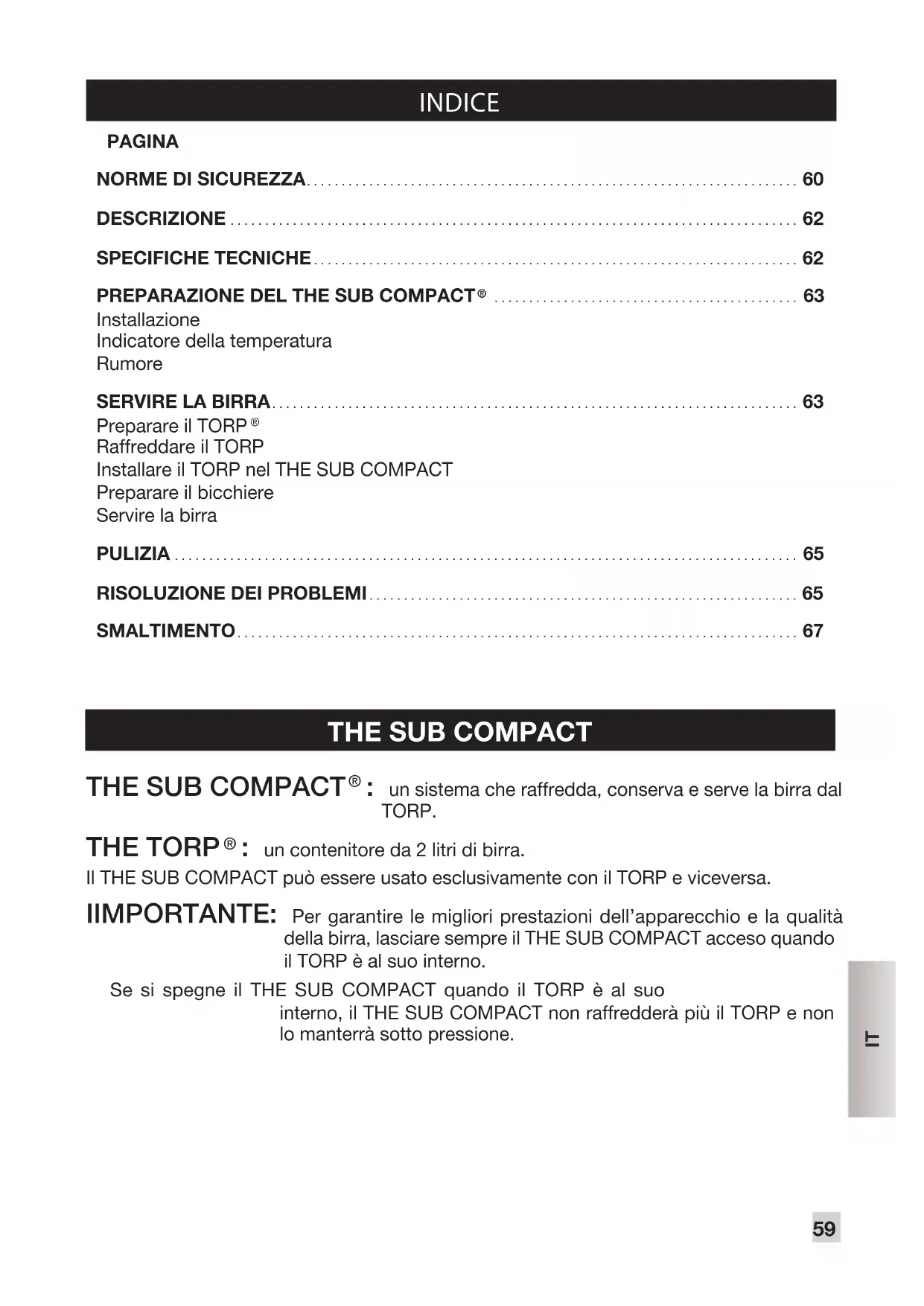

Installazione Indicatore della temperatura Rumore

: un sistema che raffredda, conserva e serve la birra dal TORP. THE TORP

: un contenitore da 2 litri di birra. Il THE SUB COMPACT può essere usato esclusivamente con il TORP e viceversa. IIMPORTANTE: Per garantire le migliori prestazioni dell’apparecchio e la qualità della birra, lasciare sempre il THE SUB COMPACT acceso quando il TORP è al suo interno. Se si spegne il THE SUB COMPACT quando il TORP è al suo interno, il THE SUB COMPACT non raffredderà più il TORP e non lo manterrà sotto pressione.60

• Leggere attentamente il manuale di istruzioni prima di usare l’apparecchio per la prima volta e conservarlo: un uso non conforme libera il fabbricante da qualsiasi responsabilità.

• Questo apparecchio non deve essere utilizzato da persone (compresi i bambini) affette da disabilità siche, sensoriali o mentali o prive di esperienza o conoscenza, a meno che non siano sorvegliate o siano state istruite sull’uso dell’apparecchio da una persona responsabile della loro sicurezza.

• Sorvegliare i bambini per accertarsi che non giochino con l’apparecchio.

• Questo apparecchio è destinato al solo uso domestico, in interni e a un’altitudine inferiore a 2000 metri.

• Non deve essere usato nei seguenti ambiti, pena l’annullamento della garanzia: - cucine riservate al personale di negozi, ufci o altri ambienti professionali; - case coloniche e stanze di alberghi, motel e altri edici residenziali; - camere in aftto; - ristoranti e locali similari, tranne nel caso di vendita al dettaglio.

• Non conservare sostanze esplosive, ad esempio bombolette spray con propellente inammabile, all’interno dell’apparecchio.

• Se il cavo di alimentazione è danneggiato, non usare l’apparecchio. Il cavo di alimentazione deve essere sostituito dal fabbricante, dal suo centro di assistenza o da un tecnico qualicato per evitare pericoli.

• Questo apparecchio può essere utilizzato da bambini di almeno 8 anni e da persone affette da disabilità siche, sensoriali o mentali o prive di esperienza o conoscenza dell’apparecchio, se correttamente sorvegliati o se sono stati istruiti sull’uso sicuro dell’apparecchio e conoscono i rischi correlati.

• I bambini non devono giocare con l’apparecchio.

• Le operazioni di pulizia e manutenzione ordinaria non devono essere effettuate da bambini, a meno che non siano supervisionati da un adulto responsabile.

• Collegare l’apparecchio esclusivamente a una rete elettrica il cui voltaggio corrisponde al voltaggio riportato sulla targa dell’apparecchio. Il collegamento a una rete elettrica inadeguata può essere pericoloso e comporta l’annullamento della garanzia.

• In caso di utilizzo inappropriato o di mancata osservazione delle istruzioni, la garanzia del fabbricante sarà dichiarata nulla. Utilizzare esclusivamente TORP compatibili.

• Non conservare nell’apparecchio oggetti diversi da un TORP.

• Usare l’apparecchio esclusivamente su una supercie stabile, piana e resistente al calore, protetta da altre fonti di calore o schizzi d’acqua. Per evitare il rischio di incendio, scossa elettrica e lesioni personali, non immergere il cavo di alimentazione o la spina in acqua o altri liquidi.

• Non scollegare l’apparecchio dalla presa di corrente con le mani bagnate. In caso di emergenza, scollegare l’apparecchio immediatamente.

• Non usare l’apparecchio senza il vassoio raccogli-gocce.

• Dopo l’uso, svuotare e pulire quotidianamente il vassoio raccogli-gocce.

• Scollegare l’apparecchio dall’alimentazione quando non in uso.

• Scollegare l’apparecchio dalla presa di corrente prima di pulirlo. Non pulire l’apparecchio con utensili bagnati e non lasciarlo a mollo in alcun liquido.

• Non usare detergenti per pulire l’apparecchio. Pulire l’apparecchio usando esclusivamente spazzole e spugne morbide.

• In previsione di un lungo periodo di inutilizzo (vacanze, stoccaggio, ecc.), scollegare, vuotare e pulire l’apparecchio.

• Qualsiasi utilizzo o operazione di pulizia e manutenzione che esulano dai limiti del normale utilizzo devono essere riservati al personale del centro di assistenza. Non smontare l’apparecchio e non collocare alcun oggetto nelle aperture.

• L’uso di accessori non raccomandati dal fabbricante comporta il rischio di incendio, scossa elettrica o lesioni personali.

• Non lasciare che il cavo di alimentazione penda dal bordo del tavolo o del piano di lavoro o che entri in contatto con superci calde o bordi aflati.

• Non lasciare che il cavo di alimentazione penda (per evitare di inciamparvi).

• Non toccare mai il cavo di alimentazione con le mani bagnate.

• Non collocare l’apparecchio sopra fornelli elettrici o a gas, in prossimità di fonti di calore o all’interno di un forno.

• Scollegare la spina dalla presa di corrente. Non scollegare la spina tirando il cavo.

• Se è necessario usare l’apparecchio in combinazione con una prolunga, rispettare le istruzioni relative alla potenza della prolunga.

• Se la presa di corrente non corrisponde alla spina dell’apparecchio, far sostituire la spina dal centro di assistenza o da un tecnico qualicato per evitare pericoli.

• Il TORP è formato da materiali riciclabili. Contattare le autorità locali per ulteriori informazioni sui programmi di riciclaggio. Questo apparecchio contiene materiali che possono essere riutilizzati o riciclati. IMPORTANTE: Lasciare sempre acceso il THE SUB COMPACT se al suo interno è presente un TORP.

AVVERTENZA! Durante il posizionamento dell’apparecchio, assicurarsi che il cavo di alimentazione non venga schiac- ciato o danneggiato.

AVVERTENZA! Non accumulare prese multiple o alimenta- tori sul retro dell’apparecchio. IT6262 DESCRIZIONE

B Camera di raffreddamento C Sportello D Impugnatura dello sportello E Rilevatore di TORP F Impugnatura dell’erogatore G Parte superiore della testa erogatrice H Erogatore I Vassoio raccogli gocce J Indicatore della temperatura K Cavo di alimentazione THE TORP

M Tappo N Tubo O Connettore P Ugello del tubo SPECIFICHE TECNICHE Il fabbricante si riserva il diritto di apportare modiche all’apparecchio. Macchina conforme alla direttiva europea 89/336/EEC (decreto legislativo 476 del 04/12/1992) sulla compatibilità elettromagnetica. Voltaggio nominale Vedi targa sul lato inferiore dell’apparecchio Potenza nominale Vedi targa sul lato inferiore dell’apparecchio Classe di isolamento II Classe di raffreddamento N Dimensioni (l x a x p) in mm 452,5x190x383,3 (sportello aperto e senza raccogli-gocce) Peso 4.45 kg Lunghezza del cavo di alimentazione 0.9 m Condizioni di funzionamento Umidità relativa 80% min: 12 °C, max: 28 °C Dispositivi di sicurezza Interruttore di pressione nel circuito dell’aria Protezione termica Protezione elettrica (fusibili)63

1 - PREPARAZIONE DEL THE SUB COMPACT

INSTALLAZIONE Il THE SUB COMPACT deve essere usato in interni a una temperatura ambientale compresa tra 12°C e 28°C. La confezione originale è stata progettata per proteggere l’apparecchio. Si consiglia di conservarla per un eventuale trasporto futuro. Estrarre il THE SUB COMPACT dalla confezione, insieme al vassoio raccogli gocce e all’impugnatura del rubinetto, e collocarli su una supercie piana, asciutta, pulita e sufcientemente ampia (1-2). Non installare il THE SUB COMPACT in prossimità di fonti di calore o in locali esposti direttamente alla luce solare. Inserire il vassoio raccogli gocce nella parte anteriore dell’apparecchio. Collegare il THE SUB COMPACT a una presa di corrente adatta (3). Vericare che l’indicatore rosso della temperatura si accenda. Consiglio: collegare il THE SUB COMPACT all’alimentazione almeno un’ora prima di installare un TORP.

INDICATORE DELLA TEMPERATURA

Rosso: il THE SUB COMPACT è collegato all’alimentazione. È in corso il processo di raffreddamento. Verde: la birra ha raggiunto la temperatura ottimale ed è pronta per essere servita. Nota: è possibile che la temperatura ottimale non venga raggiunta immediatamente quando la spia diventa verde. RUMORE Il THE SUB COMPACT è dotato di un sistema di refrigerazione che regola la temperatura del TORP. È normale che questa tecnologia produca del rumore, in particolare durante la fase di raffreddamento. Il THE SUB COMPACT è dotato anche di una pompa per mantenere il TORP sotto pressione. Durante l’uso, la pompa si avvierà automaticamente, generando un suono che si interromperà dopo qualche secondo.

IMPORTANTE: Prima di inserire un TORP nel THE SUB COMPACT, vericare la data di scadenza riportata sul lato del TORP. Non usare il TORP se tale data è trascorsa. Per ridurre il tempo di raffreddamento, si consiglia di conservare il TORP in frigorifero per qualche ora prima dell’uso. Leggere le istruzioni sul TORP. Consiglio: tenere sempre un TORP di riserva in frigorifero. In tal modo, sarà sempre disponibile un TORP fresco. Non conservare il TORP a temperature superiori a 28° C o a temperature sottozero, e non esporlo alla luce solare diretta. Non scuoterlo e non farlo cadere. IT64

Per una temperatura ottimale, servire la birra esclusivamente quando l’indicatore della temperatura è diventato verde. Nel THE SUB COMPACT: raffreddare la birra no a una temperatura di 2°C all’interno del THE SUB COMPACT richiede circa 12 ore se il TORP e l’apparecchio sono a temperature ambiente (22°C). In frigorifero: il tempo di raffreddamento può essere ridotto di diverse ore se il TORP è stato conservato in frigorifero il giorno prima. La temperatura della birra nel TORP ha un impatto diretto sul livello di schiuma: la birra deve essere servita sufcientemente fredda, quando l’indicatore della temperatura è verde. IMPORTANTE: Non conservare mai un TORP nel freezer per evitare perdite dovute al congelamento della birra. INSTALLARE IL TORP NEL THE SUB COMPACT Rimuovere il tappo del TORP (4). Il tubo è riposto all’interno del tappo; estrarlo. Inserire il connettore del tubo nell’apertura del TORP no a udire un “clic”. Il TORP (5) è ora pronto per l’uso. È possibile inserirlo nel THE SUB COMPACT seguendo questi passaggi (6): - Aprire completamente lo sportello dell’apparecchio (7-8). - Rimuovere la parte superiore della testa erogatrice (9). - Inserire il TORP nella camera di raffreddamento esercitando una pressione sulla parte posteriore per poter inserire la parte anteriore. Inlare il tubo dell’erogatore e inserire l’ugello del tubo nell’erogatore (10). - Riposizionare la parte superiore della testa erogatrice (11). - Chiudere lo sportello del THE SUB COMPACT (12). Il TORP è installato correttamente e l’indicatore della temperature è rosso, a indicare l’avvio della fase di raffreddamento. Quando diventa verde, la birra è pronta per essere servita (13). Dopo aver installato il TORP, il THE SUB COMPACT verica la pressione all’interno del TORP e attiva la la pompa ogni volta che la pressione è insufciente. IMPORTANTE: Non rimuovere il TORP nché non è completamente vuoto. Un TORP rimosso dal THE SUB COMPACT è depressurizzato. Pertanto, la qualità della birra non è più garantita.

PREPARARE IL BICCHIERE

Per servire una birra perfetta, è essenziale usare un bicchiere pulito e freddo. Sciacquare il bicchiere con acqua pulita e fredda prima di servire la birra. Ciò evita che il liquido si riscaldi nel bicchiere e la formazione eccessiva di schiuma. Si consiglia di usare gli speciali bicchieri disponibili su www.the-sub.com.

- Inclinare il bicchiere a un angolo di 45° rispetto all’erogatore. - Abbassare velocemente l’impugnatura e fino in fondo. Quindi, raddrizzare progressivamente il bicchiere mentre si riempie (14-15-16). Al primo bicchiere servito dal TORP sarà presente più schiuma rispetto ai bicchieri successivi. Per limitare la formazione di schiuma nel primo bicchiere, si consiglia di versare 2 o 3 centimetri di birra e sciacquare il bicchiere prima di ricominciare a riempirlo. Negli altri casi, tenere l’impugnatura dell’erogatore abbassata no al riempimento del bicchiere. IMPORTANTE: Se l’impugnatura viene abbassata troppo lentamente, si formerà più schiuma. È possibile consultare tutte le informazioni relative a come servire la birra su www.the-sub.com.

Lavare il vassoio raccogli gocce dopo ogni utilizzo.

Nota: il vassoio raccogli gocce (I) può essere lavato con acqua calda e un detergente delicato (17), ma non deve essere lavato in lavastoviglie.

Avvertenza! Non usare mai detergenti aggressivi, ad esempio aceto, acidi, solventi o benzina. PULIZIA DOPO L’INSTALLAZIONE DI UN NUOVO TORP Rimuovere tutte le tracce di birra che si sono formate sull’erogatore. Pulire il meccanismo dell’erogatore con un panno umido e del detergente delicato (18). Rimuovere il TORP vuoto dalla camera di raffreddamento esercitando una pressione sulla parte anteriore per poter estrarre la parte anteriore (19).

Avvertenza! Non tentare di pulire il meccanismo con oggetti duri e/o aflati. Pulire la camera di raffreddamento del THE SUB COMPACT usando un panno morbido e asciutto (20).

4 - RISOLUZIONE DEI PROBLEMI

Problema Possibili cause Soluzioni Il THE SUB COMPACT non si accende. Il THE SUB COMPACT non è collegato correttamente all’alimentazione. Collegare il THE SUB COMPACT all’alimentazione. La scheda elettronica è difettosa. Contattare il servizio clienti KRUPS. La parte superiore della testa erogatrice non si inserisce correttamente. La parte superiore della testa erogatrice non è inserita correttamente. Rimuovere l’ugello del tubo dal THE SUB COMPACT e riposizionarlo, seguendo le istruzioni al capitolo “Installare il TORP nel THE SUB COMPACT». Lo sportello del THE SUB COMPACT non si chiude. Il TORP non è inserito completamente. Inserire il TORP completamente nel THE SUB COMPACT. IT66 Problema Possibili cause Soluzioni La birra non viene erogata. Il THE SUB COMPACT è spento. Collegare l’apparecchio all’alimentazione. Il TORP è vuoto. Sostituire il TORP con uno nuovo. Nel THE SUB COMPACT non è presente un TORP. Inserire un TORP nel THE SUB COMPACT. L’impugnatura dell’erogatore del THE SUB COMPACT non è installata/posizionata correttamente. Installare/posizionare correttamente l’erogatore. Nel TORP non c’è abbastanza pressione. Aprire lo sportello, rimuovere il TORP e premere il rilevatore di TORP davanti alla camera di raffreddamento. 1 Se la pompa è in funzione, il TORP è difettoso. Installare un nuovo TORP nel THE SUB COMPACT. 2 Se la pompa non è in funzione, potrebbe essere difettosa. Contattare il servizio clienti KRUPS. Il THE SUB COMPACT eroga birra calda. Il THE SUB COMPACT non è collegato all’alimentazione. Collegare il THE SUB COMPACT all’alimentazione. Lo sportello non è stato chiuso correttamente. Chiudere lo sportello correttamente. Il sistema di raffreddamento è difettoso. Contattare il servizio clienti KRUPS. Nella camera di raffreddamento si è formato del ghiaccio. La temperatura ambientale è inferiore a 12°C. Usare il THE SUB COMPACT in un ambiente adeguato. Il THE SUB COMPACT è rimasto in funzione troppo a lungo senza un TORP al suo interno. Rimuovere il ghiaccio con una spugna calda e inserire un TORP nella camera. La regolazione della temperatura è difettosa. Contattare il servizio clienti KRUPS. Viene erogata troppa schiuma. La birra non è abbastanza fredda. Servire la birra dopo che l’indicatore della temperatura diventa verde. L’impugnatura dell’erogatore è stata abbassata troppo lentamente durante l’erogazione. Abbassare l’impugnatura velocemente e no in fondo.

Problema Possibili cause Soluzioni La spia non diventa verde dopo 12 ore di utilizzo nonostante la camera di refrigerazione sia fredda. La temperatura del locale è superiore a 28°C. L’apparecchio deve essere utilizzato in locali la cui temperatura è compresa tra 12°C e 28°C; lasciare uno spazio libero sufciente intorno all’apparecchio per garantire una buona ventilazione (immagine 2). Tuttavia, se l’apparecchio raffredda correttamente la birra, è possibile usarlo normalmente per servire birre fresche anche se la spia non è diventata verde. 5 – SMALTIMENTO Partecipiamo alla protezione dell’ambiente! Questo apparecchio contiene numerosi materiali riutilizzabili o riciclabili. Portarlo presso un punto di raccolta o un centro di assistenza autorizzato afnché sia smaltito correttamente. - Gli apparecchi non funzionanti devono essere resi inservibili. - Estrarre la spina dalla presa di corrente e tagliare il cavo di alimentazione. - Portare gli apparecchi non più utilizzabili in un punto di raccolta afnché gli speciali componenti presenti nell’apparecchio siano smaltiti correttamente. - Il modulo termoelettrico (o cella di Peltier) deve essere smaltito conformemente alle norme in vigore nel paese in cui l’apparecchio è usato. IT6868 ΠΕΡΙΕΧΟΜΕΝΑ
