BEDIENUNGSANLEITUNG The Sub Compact KRUPS

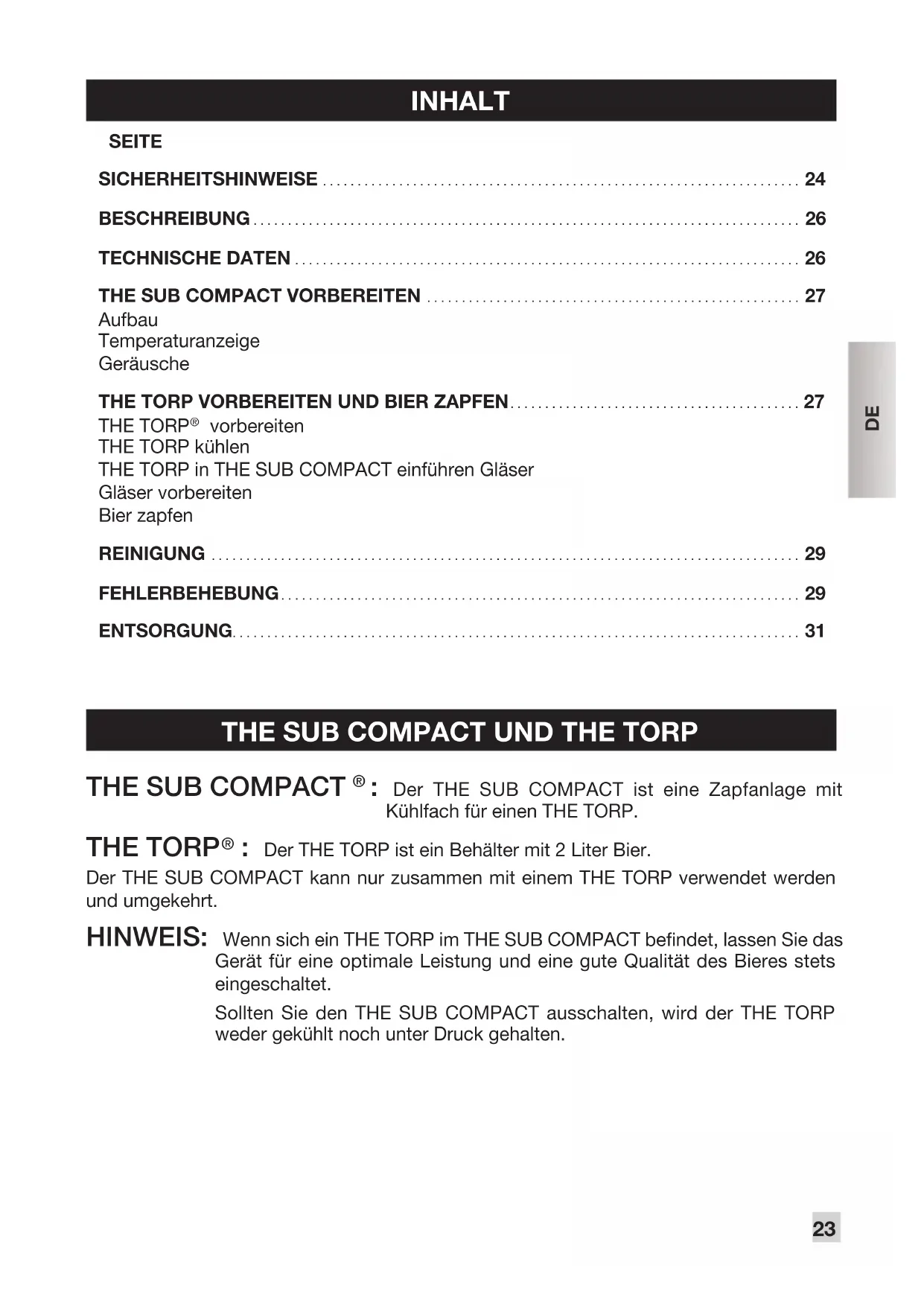

Aufbau Temperaturanzeige Geräusche

: Der THE SUB COMPACT ist eine Zapfanlage mit Kühlfach für einen THE TORP. THE TORP

: Der THE TORP ist ein Behälter mit 2 Liter Bier. Der THE SUB COMPACT kann nur zusammen mit einem THE TORP verwendet werden und umgekehrt. HINWEIS: Wenn sich ein THE TORP im THE SUB COMPACT bendet, lassen Sie das Gerät für eine optimale Leistung und eine gute Qualität des Bieres stets eingeschaltet. Sollten Sie den THE SUB COMPACT ausschalten, wird der THE TORP weder gekühlt noch unter Druck gehalten.24 SICHERHEITSHINWEISE

• Lesen Sie vor dem ersten Gebrauch Ihres Gerätes aufmerksam die Bedienungsanleitung und bewahren Sie diese auf: Eine unsachgemäße Benutzung befreit den Hersteller von sämtlichen Gewährleistungspichten.

• Dieses Gerät ist nicht für die Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die verminderte körperliche, geistige oder sensorische Fähigkeiten haben oder nicht über ausreichende Erfahrung und Kenntnisse verfügen, außer sie haben von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Gerätes erhalten oder werden von dieser beaufsichtigt.

• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Ihr Gerät ist nur für den Privatgebrauch, den Gebrauch im Haus und einer Höhe unter 2.000 m vorgesehen.

• Nicht vorgesehen ist ein Einsatz in den folgenden Bereichen, der einen Verlust der Garantieansprüche bedeutet: - Mitarbeiterküchen in Geschäften, Büros und anderen Arbeitsumgebungen; - Hotels, Motels, Bauernhöfe und andere Unterkünfte, in denen sich Gäste selbst bedienen können; - Hotels garni und vergleichbare Unterkünfte; - Restaurants und vergleichbare Orte, sofern kein Einzelhandel betrieben wird.

• Bewahren Sie in dem Gerät keine explosiven Substanzen wie beispielsweise Spraydosen mit entzündbaren Gasen auf.

• Benutzen Sie das Gerät nicht, wenn das Stromkabel beschädigt ist. Ein beschädigtes Stromkabel muss unbedingt vom Hersteller, dem Kundendienst oder einer vergleichbar qualizierten Person ausgetauscht werden, um alle Risiken zu vermeiden.

• Das Gerät darf von Kindern ab 8 Jahren und Personen, die verminderte körperliche, geistige oder sensorische Fähigkeiten haben oder nicht über ausreichende Erfahrung und Kenntnisse verfügen, nur verwendet werden, wenn sie angemessen beaufsichtigt werden oder Anweisungen für den sicheren Gebrauch des Gerätes erhalten haben und die damit verbundenen Risiken verstehen.

• Kindern dürfen nicht mit dem Gerät spielen.

• Kinder dürfen das Gerät weder reinigen noch Wartungseingriffe25

durchführen, sofern sie nicht von einem verantwortungsbewussten Erwachsenen beaufsichtigt werden.

• Schließen Sie das Gerät nur an ein Stromnetz an, dessen Spannung mit der Angabe auf dem Typenschild am Gerät übereinstimmt. Der Anschluss an eine falsche Netzspannung könnte gefährlich sein. Zugleich bedeutet er den Verlust der Garantieansprüche.

• Durch eine unangemessene Verwendung oder die Nichtbeachtung der Anweisungen verliert die Herstellergarantie ihre Gültigkeit. Verwenden Sie nur kompatible THE TORP.

• Bewahren Sie in dem Gerät keine anderen Gegenstände als einen THE TORP auf.

• Das Gerät stets auf ebenen, stabilen und hitzebeständigen Flächen, die vor Wärmequellen und Wasserspritzern geschützt sind, verwenden. Zum Schutz vor Bränden, elektrischen Schlägen und Verletzungen das Stromkabel oder den Stecker niemals in Wasser oder eine andere Flüssigkeit eintauchen.

• Den Stecker niemals mit nassen Händen aus der Steckdose ziehen. In Notfällen den Stecker sofort aus der Steckdose ziehen.

• Benutzen Sie das Gerät nicht ohne Abtropfblech.

• Entleeren und reinigen Sie täglich das Abtropfblech nach dem Gebrauch.

• Wann immer das Gerät nicht benutzt wird, Stecker aus der Steckdose ziehen.

• Ziehen Sie vor der Reinigung den Stecker des Gerätes aus der Steckdose. Reinigen Sie das Gerät niemals mit feuchten Utensilien und tauchen Sie es nicht in eine Flüssigkeit.

• Das Gerät niemals mit Reinigungsmitteln säubern. Das Gerät nur mit weichen Schwämmen und Bürsten reinigen.

• Wird das Gerät über längere Zeit nicht genutzt (Urlaub, Lagerung usw.), Stecker aus der Steckdose ziehen, THE TORP herausnehmen und Anlage reinigen.

• Betrieb, Reinigung oder Wartung außerhalb der normalen Verwendung ist Mitarbeitern der zugelassenen Kundendienststelle vor Ort vorbehalten. Das Gerät nicht auseinanderbauen und keine Gegenstände in seinem Inneren platzieren.

• Die Verwendung von Zubehör wird nicht empfohlen, da sie Brände, elektrische Schlägen und Verletzungen verursachen könnte.

• Stromkabel nicht vom Tisch oder der Arbeitsäche herunterhängen oder in Kontakt mit heißen Oberächen oder scharfen Kanten kommen lassen.

• Stromkabel zur Vermeidung einer Stolpergefahr nicht herunterhängen lassen.

• Stromkabel niemals mit feuchten Händen anfassen.

• Das Gerät niemals auf einen Gas- oder Elektroherd, in die Nähe einer solchen Wärmequelle oder in einen heißen Ofen stellen.

• Entfernen Sie den Stecker aus der Steckdose. Ziehen Sie nicht am Kabel, um den Stecker von der Steckdose zu trennen.

• Bei Verwendung eines Verlängerungskabels dessen Spannungsempfehlung beachten.

• Wenn der Stecker nicht für die Wandsteckdose geeignet ist, lassen Sie ihn zur Vermeidung jedes Risikos vom Kundendienst oder einer vergleichbar qualizierten Person austauschen.

• Der TORP ist aus recycelbaren Materialien gefertigt. Setzen Sie sich mit den örtlichen Behörden in Verbindung, um Informationen über die Verwertung zu erhalten. Ihr Gerät enthält verschiedene rückgewinnbare oder recycelfähige Materialien. HINWEIS: Den THE SUB COMPACT immer eingeschaltet lassen, wenn sich in seinem Kühlfach ein THE TORP bendet.

WARNUNG: Achten Sie beim Aufstellen des Geräts darauf, dass das Netzkabel nicht eingeklemmt oder beschädigt wird.

WARNUNG: Positionieren Sie nicht mehrere Steckdosenleisten oder tragbare Stromquellen an der Rückseite des Geräts.26 BESCHREIBUNG

B Kühlfach C Klappe D Griff E Sensor des TORP F Hebel des Zapfhahns G Oberteil des Dosierkopfes H Zapfhahn I Abtropfblech J Temperaturanzeige K Stromkabel THE TORP

M Deckel N Schlauch O Verbindungsstück P Schlauchauslauf TECHNISCHE DATEN Der Hersteller behält sich das Recht vor, Änderungen am Gerät vorzunehmen. Gerät gemäß EU-Richtlinie 89/336/EWG (Gesetzesdekret Nr. 476 vom 4.12.1992) über elektromagnetische Verträglichkeit. Spannung Siehe Schild am Boden der Zapfanlage Nennleistung Siehe Schild am Boden der Zapfanlage Schutzklasse II Kühlklasse N Maße (L x H x B) in mm 452,5 x 190 x 383,3 (geöffnete Klappe und ohne Abtropfgitter) Gewicht 4.45 kg Länge Stromkabel 0.9 m Betriebsbedingungen 80% relative Luftfeuchtigkeit Mindesttemperatur: 12 °C, Höchsttemperatur: 28 °C Sicherheitsvorrichtungen Druckschalter im Luftkreislauf Thermische Schutzvorrichtung Elektrische Schutzvorrichtung (Sicherungen)27

1 - THE SUB COMPACT VORBEREITEN

AUFBAU Den SUB COMPACT in Räumen mit einer Umgebungstemperatur zwischen 12°C und 28°C verwenden. Die Originalverpackung wurde zum Schutz der Zapfanlage entworfen. Es wird empfohlen, sie für zukünftige Transporte aufzubewahren. Den SUB COMPACT, das Abtropfblech und den Griff des Zapfhebels aus der Verpackung nehmen und auf eine saubere und ausreichend große, ebene, trockene Oberäche stellen bzw. legen (1-2). Den SUB COMPACT nicht in der Nähe einer Wärmequelle aufstellen oder einer direkten Sonneneinstrahlung aussetzen. Das Abtropfblech vor dem Gerät installieren. THE SUB COMPACT mit einer geeigneten Steckdose verbinden (3). Überprüfen, ob Temperaturanzeige aueuchtet. Tipp: Es wird empfohlen, den SUB COMPACT mindestens eine Stunde vor dem Einführen eines TORP einzuschalten. TEMPERATURANZEIGE Rot: Der SUB COMPACT ist an die Stromversorgung angeschlossen. Die Temperatur im Kühlfach beginnt zu sinken. Grün: Das Bier hat eine optimale Temperatur und kann gezapft werden. Anmerkung: Es ist möglich, dass die optimale Temperatur nicht sofort erreicht wird, nachdem die Anzeigeleuchte zu Grün gewechselt ist. GERÄUSCHE Der SUB COMPACT verfügt über ein Kühlsystem, das die Temperatur des eingeführten THE TORP reguliert. Dieses System erzeugt insbesondere in der Abkühlphase Geräusche. Der SUB COMPACT ist zudem mit einer Pumpe ausgestattet, die den THE TORP unter Druck hält. Beim Gebrauch der Zapfanlage startet diese Pumpe automatisch und erzeugt für wenige Sekunden Geräusche.

2 – THE TORP VORBEREITEN UND BIER ZAPFEN

THE TORP VORBEREITEN

HINWEIS: Vor dem Einführen eines THE TORP das an der Seite angegebene Verfallsdatum überprüfen. Verwenden Sie keinen THE TORP mit abgelaufenem Verfallsdatum. Es wird empfohlen, den THE TORP vor der Verwendung einige Stunden in den Kühlschrank zu legen, um die Abkühlphase im SUB COMPACT zu verkürzen. Siehe Anweisungen auf dem THE TORP. Tipp: Bewahren Sie im Kühlschrank einen zweiten TORP als Ersatz auf. Auf diese Weise ist immer ein kühler TORP verfügbar. Den THE TORP nicht bei Temperaturen über 28 °C oder unter 0 °C lagern und keiner direkten Sonneneinstrahlung aussetzen. Den THE TORP weder schütteln noch fallen lassen.28

Zapfen Sie das Bier erst, wenn die Temperaturanzeige grün leuchtet und die optimale Kühlung erreicht ist. Im SUB COMPACT: Bei einer Umgebungstemperatur von 22 °C benötigt das Bier ungefähr 12 Stunden, um auf eine Temperatur von 2 °C abzukühlen. Im Kühlschrank: Diese Abkühlphase kann verkürzt werden, indem der THE TORP einen Tag vorher in den Kühlschrank gelegt wird. Die Schaumbildung hängt unmittelbar von der Temperatur im THE TORP ab. Das Bier sollte daher erst gezapft werden, wenn die Temperaturanzeige grün aueuchtet. HINWEIS: Den THE TORP niemals im Gefrierschrank aufbewahren, da er durch das gefrierende Bier undicht werden könnte. THE TORP IN SUB COMPACT EINFÜHREN Den Deckel des TORP (4) entfernen. Den im Deckel befestigten Schlauch herausnehmen. Das Verbindungsstück in die Öffnung des THE TORP drücken, bis ein Klick zu vernehmen ist. Der THE TORP ist jetzt einsatzbereit (5). Den THE TORP wie folgt in den SUB COMPACT einführen (6): - Die Klappe des Gerätes ganz öffnen (7-8). - Das Oberteil des Dosierkopfes entfernen (9). - Den TORP in das Kühlfach einführen, indem Sie Druck auf den hinteren Bereich ausüben, um den vorderen Bereich einführen zu können. Den Schlauch durch den Zapfhahn ziehen und den Schlauchauslauf in den Zapfhahn stecken (10). - Das Oberteil des Dosierkopfes wieder an seinen Platz setzen (11). - Die Klappe des THE SUB COMPACT (12) wieder schließen. Der THE TORP ist jetzt richtig eingeführt. Die Temperaturanzeige leuchtet rot auf und weist auf den Beginn der Abkühlphase hin. Sobald die Anzeige grün aueuchtet, kann das Bier gezapft werden (13). Nach dem Einsetzen des TORP prüft THE SUB COMPACT den Druck im TORP und aktiviert jedes Mal die Pumpe, wenn der Druck nicht ausreichend ist. HINWEIS: Den THE TORP erst aus dem SUB COMPACT herausziehen, wenn er leer ist, da bei diesem Vorgang der Druck im THE TORP herabgesetzt wird und die Bierqualität nicht mehr gewährleistet ist.

Für ein perfekt gezapftes Bier muss das Glas sauber und kalt sein. Spülen Sie daher vor dem Zapfen das Glas mit kaltem Wasser aus. Dadurch bildet sich nicht zu viel Schaum und das Bier bleibt schön kalt. Wir empfehlen, die speziellen Gläser zu verwenden, die auf der Website www.the-sub.com erhältlich sind. BIER ZAPFEN - Halten Sie das Glas in einem 45°-Winkel zum Zapfhahn. - Ziehen Sie den Hebel zügig bis zum Anschlag. Beim Füllen das Glas langsam senkrecht aufrichten (14-15-16). Wenn ein neues THE TORP das erste Mal angezapft wird, entsteht beim ersten Glas mehr Schaum als bei den folgenden Gläsern. Um das Entstehen von zu viel Schaum im ersten Glas zu verhindern, wird empfohlen, dieses zuerst mit 2 Zentimeter Schaum aufzufüllen, es29

anschließend auszuspülen und dann erneut Bier mit Bier aufzufüllen. Bei den folgenden Gläsern den Griff des Zapfhahns nach vorne ziehen, bis das Glas gefüllt ist. HINWEIS: Wenn Sie den Hebel zu langsam ziehen, bildet sich zusätzlicher Schaum. Weitere Informationen über ein perfekt gezapftes Bier nden Sie auf www.the-sub.com.

REINIGUNG NACH TÄGLICHER NUTZUNG

Das Abtropfblech nach jedem Gebrauch reinigen.

Anmerkung: Das Abtropfblech (I) kann mit heißem Wasser und einem milden Reinigungsmittel (17) abgewaschen werden. Es darf nicht in der Geschirrspülmaschine gereinigt werden.

Warnung! Verwenden Sie niemals scharfe Reinigungsmittel wie Essig, Säuren, Lösungsmittel oder Benzin. REINIGUNG VOR DEM EINFÜHREN EINES NEUEN THE TORP Bierspuren am Zapfhahn abwischen. Der Zapfhahn sollte mit einem feuchten Tuch und einem milden Reinigungsmittel gereinigt werden (18). Den leeren TORP aus dem Kühlfach entfernen, indem Sie Druck auf den vorderen Bereich ausüben, um den hinteren Bereich entfernen zu können (19).

Warnung! Reinigen Sie die Vorrichtung nicht mit einem harten oder scharfen Gegenstand. Das Kühlfach des SUB mit einem weichen, trockenen Tuch säubern (20).

Problem Mögliche Ursachen Abhilfe THE SUB COMPACT schaltet sich nicht ein. THE SUB COMPACT ist nicht an Stromversorgung angeschlossen. THE SUB COMPACT an Stromversorgung anschließen. Unter Umständen ist die Leiterplatte beschädigt. Kontaktieren Sie den Kundenservice von KRUPS. Das Oberteil des Dosierkopfes ist nicht korrekt eingeführt. Das Oberteil des Dosierkopfes ist nicht korrekt eingeführt. Ziehen Sie den Schlauchauslauf aus dem Zapfhahn und setzen Sie ihn gemäß Abschnitt „THE TORP in THE SUB COMPACT einführen“ erneut ein. Klappe des THE SUB COMPACT lässt sich nicht schließen. Flasche ist nicht vollständig eingeführt. Führen Sie den THE TORP vollständig in den THE SUB COMPACT ein.30 Problem Mögliche Ursachen Abhilfe Aus dem Zapfhahn ießt kein Bier. Der THE SUB COMPACT wurde ausgeschaltet. THE SUB COMPACT an Stromversorgung anschließen. Der THE TORP ist leer. THE TORP austauschen. Im THE SUB COMPACT bendet sich kein TORP. THE TORP in THE SUB COMPACT einführen. Der Griff des Zapfhahns ist nicht einwandfrei montiert bzw. positioniert. Zapfhahn richtig montieren bzw. positionieren. Druck im THE TORP ist nicht ausreichend. Klappe öffnen, TORP entfernen und auf den TORP-Sensor an der Vorderseite des Kühlfachs drücken. 1 Pumpe funktioniert: Es besteht ein Problem mit dem THE TORP. Führen Sie einen neuen THE TORP in den THE SUB COMPACT ein. 2 Pumpe funktioniert nicht: Unter Umständen ist sie defekt. Kontaktieren Sie den Kundenservice von KRUPS. Aus dem THE SUB COMPACT ießt warmes Bier. THE SUB COMPACT ist nicht an Stromversorgung angeschlossen. THE SUB COMPACT an Stromversorgung anschließen. Die Klappe war nicht richtig verschlossen. Schließen Sie die Klappe richtig. Das Kühlsystem ist defekt. Kontaktieren Sie den Kundenservice von KRUPS. Im Kühlfach hat sich Eis gebildet. Die Umgebungstemperatur liegt unter 12 °C. THE SUB COMPACT in Raum mit geeigneter Temperatur aufstellen. THE SUB COMPACT war zu lange ohne THE TORP im Kühlfach eingeschaltet. Eis mit warmem Schwamm entfernen und THE TORP in Kühlfach einführen. Temperaturregelung ist unter Umständen defekt. Kontaktieren Sie den Kundenservice von KRUPS. Es bildet sich zu viel Schaum. Das Bier ist nicht kalt genug. Abwarten, bis Temperaturanzeige grün aueuchtet und Bier zapfen. Der Griff des Zapfhahns wurde zu langsam nach vorne gezogen. Hebel zügig bis zum Anschlag ziehen.31

Problem Mögliche Ursachen Abhilfe Die Kontrollanzeige wird nach 12 h Gebrauch nicht grün, obwohl die Kühlkammer kalt ist. Die Umgebungstemperatur ist höher als 28°C. Das Gerät muss in einem Raum benutzt werden, dessen Temperatur zwischen 12°C und 28°C liegt und muss an einer Stelle mit ausreichend Platz rund um das Gerät aufgestellt werden, damit eine gute Luftzirkulation gewährleistet ist (s. Abb. 2). Wenn das Gerät jedoch das Bier normal kühlt, können Sie damit trotzdem ein frisches Bier servieren, selbst wenn die Kontrollanzeige nicht grün leuchtet. 5 – ENTSORGUNG Leisten Sie Ihren Beitrag zum Umweltschutz! Ihr Gerät enthält zahlreiche rückgewinnbare oder recycelfähige Materialien. Bringen Sie es zur Entsorgung zu einer Abfallsammelstelle oder einer zugelassenen Kundendienststelle. - Geräte, die nicht mehr funktionieren, sollten unbrauchbar gemacht werden. - Ziehen Sie den Stecker aus der Steckdose und schneiden Sie das Stromkabel ab. - Bringen Sie Altgeräte zu einer Abfallsammelstelle, damit die einzelnen Komponenten des Gerätes sachgerecht entsorgt werden. - Das „TEM-Modul“ (oder Peltier-Kühlelement) muss gemäß den geltenden Vorschriften in dem Land, in dem das Gerät benutzt wird, entsorgt werden.32 INHOUD PAGINA VEILIGHEIDSINSTRUCTIES .................................................................. 33 BESCHRIJVING ................................................................................. 35 TECHNISCHE EIGENSCHAPPEN .......................................................... 35
