The Sub VB6501 - Bierzapfanlage KRUPS - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG The Sub VB6501 KRUPS

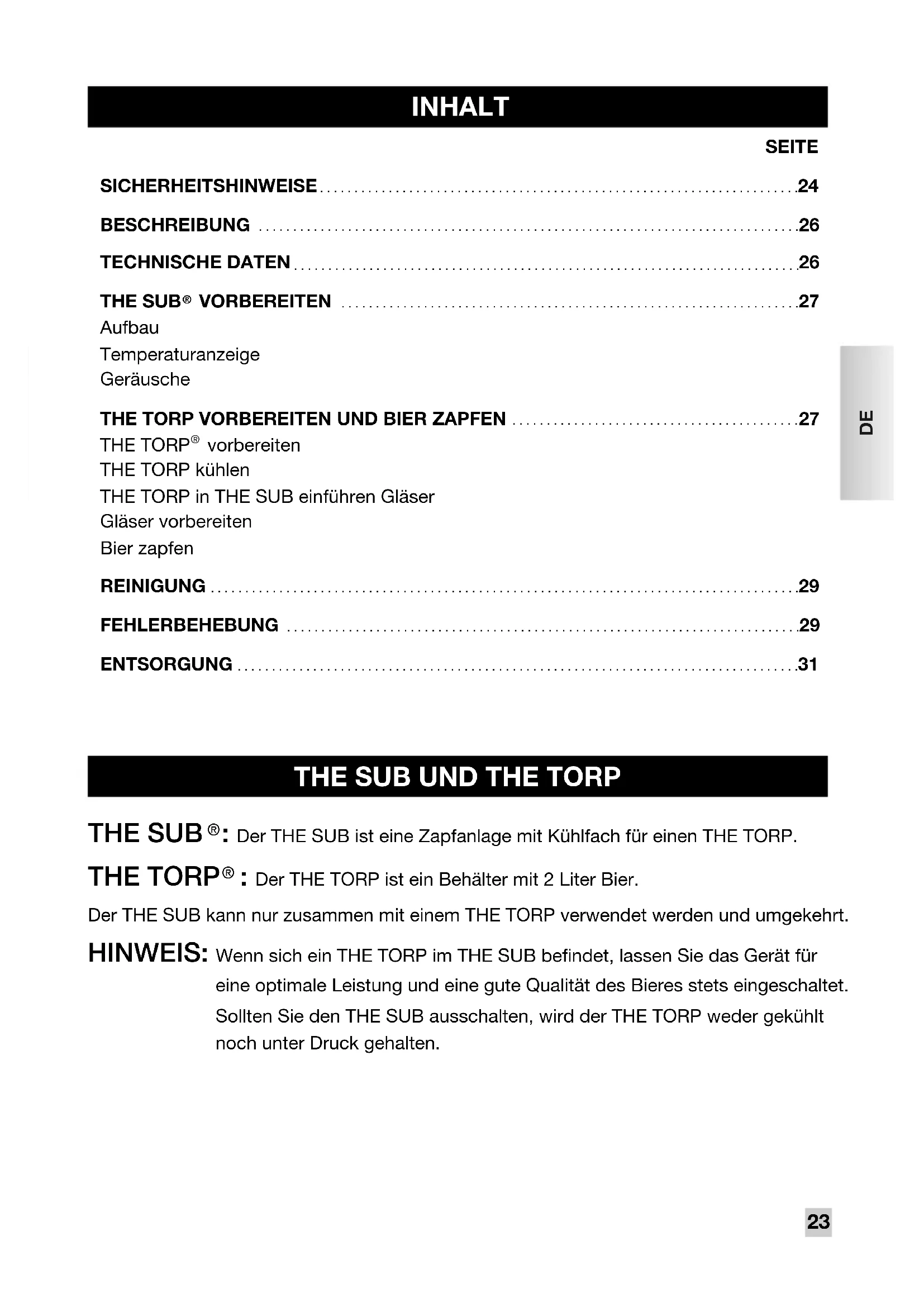

SICHERHEITSHINWEISE 24

BESCHREIBUNG 26

TECHNISCHE DATEN 26

THE SUB® VORBEREITEN 27

Aufbau

Temperaturanzeige

Gerausche

THE TORP VORBEREITEN UND BIER ZAPFEN 27

THE TORP®VBORBEREITEN

THE TORP kühlen

THE TORP in THE SUB einfahren Glaser

GlaserVBoreiten

Bier zapfen

REINIGUNG 29

FEHLERBEHEBUNG 29

ENTSORGUNG 31

THE SUB UND THE TORP

THE SUB: Der THE SUB ist eine Zapfanlage mit Kühlfach für einen THE TORP.

THE TORP®: Der THE TORP ist ein Behälter mit 2 Liter Bier.

Der THE SUB kann nur zusammen mit einem THE TORP verwendet werden und umgekehrt.

HINWEIS: Wenn sich ein THE TORP im THE SUB befindet, halten Sie das Gerät für eine optimale Leistung und eine gute Qualität des Bieres stets eingeschaltet. Sollten Sie den THE SUB ausschalten, wird der THE TORP[weder gekühlt noch unter Druck gehalten.

SICHERHEITSHINWEISE

• Dieses Gerät ist nicht für die Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die verminderte körperliche, geistige oder sensorische Fähigkeiten haben oder nicht über ausreichende Erfahrung und Kenntnisse verfügen, außer sie haben von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Gerätes erhalten oder werden von dieser beaufsichtigt.
• KinderMUSSEN beaufsichtigt werden, um Sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Dieses Gerät ist nur für die Verwendung im Haushalt bestimmt.
• Nicht vorgesehen ist ein Einsatz in den folgenden Bereichen, der einen Verlust der Garantieansprüche bedeutet:
• Mitarbeiterkuchen in Geschäften, Būros und anderen Arbeitsumgebungen;
• Hotels, Motels, Bauernhöfe und andere Unterkünfte, in denen sich Gäste selbst bedieten können;
• Hotels garni und vergleichbare Unterkünfte;
• Restaurants und vergleichbare Orte, sofern kein Einzelhandel betrieben wird.
• Bewahren Sie in dem Gerät keine explosiven Substanzen wie beispielsweise Spraydosen mit entzündbaren Gasen auf.
• Benutzen Sie das Gerät nicht, wenn das Stromkabel beschädigt ist. Ein beschädigtes Stromkabel muss unbedingt vom Hersteller, dem Kundendienst oder einer vergleichbar qualifizierten Person ausgetauscht werden, um alle Risiken zu vermeiden.
• Das Gerätarf von Kindern ab 8 Jahren und Personen, die verminderte körperliche, geistige oder sensorische Fähigkeiten haben oder nicht über ausreichende Erfahrung und Kennnisse verfügen, nur verwendet werden, wenn sie angemessen beaufsichtigt werden oder Anweisungen für den sicheren Gebrauch des Gerätes erhalten haben und die damit verbundenen Risiken verstehen.
• Kindern dürfen nicht mit dem Gerät spielten.

• Kinder)dufen das Gerät weder reinigen noch Wartungseingriffe durchführren, sofern sie nicht von einem verantwortungsbewussten Erwachsenen beaufsichtigt werden.

• Schlieben Sie das Gerät nur an ein Stromnetz an, dessen Spannung mit der Angabe auf dem Typenschild am Gerät übereinstimmt. Der Anschluss an eine falsche Netzspannung könnte gefährlich sein. Zugleich bedeutet er den Verlust der Garantieansprüche.

• Durch eine unangemessene Verwendung oder die Nichtbeachtung der Anweisungen verliert die Herstellergarantie ihre Gültigkeit. Verwenden Sie nurCompatible THE TORP.
• Bewahren Sie in dem Gerät keine anderen Gegenstände als einen THE TORP auf.
• Das Gerät stets auf ebenen, stabilen und hitzebeständigen Flächen, die vor Wärmequellen und Wasserspritzern geschützt sind, verwenden. Zum Schutz vor Bränden, elektrischen Schlagen und Verletzungen das Stromkabel oder den Stecker niemals in Wasser oder eine andere Flüssigkeit eintauchen.
• Den Stecker niemals mit nassen Handen aus der Steckdoseziehen. In Notfällen den Stecker(sofort aus der Steckdoseziehen.
• Das Gerät nicht ohne Abtropfblech und -gitter verwenden.
• Abtropfblech jeder Tag nach der Verwendung reinigen.
• Wann immer das Gerät nicht benutzt wird, Stecker aus der Steckdoseziehen.
• Vor der Reinigung des Gerätes Stecker aus der Steckdoseziehen. Das Gerät niemals unter laufendem Wasser reinigen oder in eine Flüssigkeit eintauchen.
• Das Gerät niemals mit Reinigungsmitteln saubern. Das Gerät nur mit weichen Schwämmen und Bürsten reinigen.
• Wird das Gerät über langere Zeit nicht genutzt (Urlaub, Lagerung usw.), Stecker aus der Steckdoseziehen, THE TORP Herausnahmen und Anlage reinigen.
• Betrieb, Reinigung oder Wartung außerhalb der normalen Verwendung ist Mitarbeitern der zugelassenen Kundendienstelle vor Ort vorbehalten. Das Gerät nicht auseinanderbauen und keine Gegenstände in seinem Inneren platzieren.
• Die Verwendung von Zubehör wird nicht empfohlen, da sie Brände, elektrische Schlägen und Verletzungen verursachen können.
• Stromkabel nicht vom Tisch oder der Arbeitsfläche herunterhängen oder in Kontakt mit freißen Oberflächen oder scharfen Kanten kommt.
• Stromkabel zur Vermeidung einer Stolpergebn nicht herunterhängen halten.
• Stromkabel niemals mit feuchten Händen anfassen.
• Das Gerät niemals auf einen Gas- oder Elektroherd, in die Nähe einer solchen Wärmequelle oder in einen bereits Ofen stellen.
• Vor dem Herausziehen des Steckers sicherstellen, das die EIN/AUS-Taste auf AUS stehen. Stecker nicht durch Zerren am Stromkabel Herausziehen.
• Bei Verwendung eines Verlängerungskabels dessen Spannungsempfehlung beachten.
• Wenn der Stecker nicht für die Wandsteckdose geeignet ist, halten Sieihn zur Vermeidung eines Risikos vom Kundendienst oder einer vergleichbar qualifizierten Person austauschen.
• Sowohl THE TORP als auch die Hülse sind aus recyclelfähigen Materialien gefertigt. Setzen Sie sich mit den örtlichen Behörden in Verbindung, um Informationen über die Verwertung zu erhalten. Ihr Gerät enthalt verschiedene rückgewinnbare oder recyclelfähige Materialien.
• Das Abtropfblech (je nach Modell) verfügbar über Dauermagnete. Legen Sie das Abtropfblech nicht in die Höhe von Gegenständen, die durch Magnetismus beschädigt werden können, wie beispelsweise Kreditkarten, USB-Sticks und andere Datengeräte, Videokassetten, Fernsehund Computermonitore mit Bildrohren, Mechanische Uhren, Hörgeräte und Lautsprecher.

Patienten mit Herzschrittmacher oder Defibrillator: Halten Sie das Abtropfblech nicht unmittelbar über den Herzschrittmacher oder Defibrillator.

HINWEIS: Den SUB immer eingeschaltet setzen, wenn sich in seinem Kühlfach ein THE TORP befindet.

BESCHREIBUNG

THE SUB®

A THE SUB
B Kuhlfach
C Klappe
D Griff
E Temperatursensor
F Hebel des Zapfhahns
G Abdeckung des Zapfahns
H Zapfhahn
Abtropfgitter
J Abtropfblech (je nach Modell)

K EIN/AUS-Schalter
L Leuchstring
M Stromkabe

THE TORP

N THE TORP
Deckel
P Schlauch
Q Verbindungsstück
R Schlauchauslauf

TECHNISCHE DATEN

Spannung Siehe Schild am Boden der Nennleistung Siehe Schild am Boden der Zapfanlage
Schutzklasse II
Kühklasse N
Maße (L x H x B) in mm 455x235x326 (Ohne Tropf)
Gewicht 6.8 kg
Länge Stromkabel 0.9 m
Betriebsbedingungen	80% relative LuftfeuchtigkeitMindesttemperatur: 12 °C,Höchsttemperatur: 32 °C
Sicherheitsvorrichtungen	Drucksalter im LuftkreislaufThermische SchutzvorrichtungElektrische Schutzvorrichtung (Sicherungen)

Der Hersteller besteht sich das Recht vor, Änderungen am Gerät vorzunehmen. Gerät gemäß EU-Richtlinie 89/336/EWG (Gesetzesdekret Nr. 476 vom 4.12.1992) über elektromagnetische Verträglichkeit.

1 - THE SUB VORBEREITEN

AUFBAU

Den SUB in Räumen mit einer Umgebungstemperatur zwischen 12^ und 32^ verwenden. Die Originalverpackung wurde zum Schutz der Zapfanlage entworfen. Es wird empfohlen, sie für zukünftige Transporte aufzubewahren.

Den SUB, das Abtropfblech und den Griff des Zapfhebels aus der Verpackungnehmen und auf eine saubere und ausreichend große, ebene, trockene Oberfläche stellen bzw. legen (1-2).

Den SUB nicht in der Höhe einer Wärmequelle aufstellen oder einer direkten Sonneneinstrahlung aussetzen. Abtropfblech (je nach Modell) und Abtropfgitter vorne am SUB anbringen. Bei bestimmten Modellen verfügt das Abtropfblech über einen Magneten zur Befestigung.

Den SUB an geeignete Steckdose anschließen und auf EIN/AUS-Taste drücken (3). Überprüfen, ob Temperaturanzeige aufleuchtet.

Tipp: Es wird empfohlen, den SUB mindestens eine Stunde vor dem Einführren eines TORP einzuschalten.

TEMPERATURANZEIGE

Rot: Der SUB ist an die Stromversorgung angeschlossen. Die Temperatur im Kühlfach beginnnt zu/GLEN.

Grün: Das Bier hat eine optimale Temperatur und kann gezapft werden.

GERÄUSCHE

Der SUB verfügbar über ein Kühlsystem, das die Temperatur des eingeführten THE TORP reguliert. Dieses System erzeugt insbesondere in der Abkuhlphase Gerausche. Der SUB ist zudem mit einer Pumpe ausgestattet, die den THE TORP unter Druck hält. Beim Gebrauch der Zapfanlage startet diese Pumpe automatisch und erzeugt für weniger Sekunden Gerausche.

2 - THE TORP VORBEREITEN UND BIER ZAPFEN

THE TORP VORBEREITEN

HINWEIS: Vor dem Einfahren eines THE TORP das an der Seite angegebene Verfallsdatum überprüfen. Verwenden Sie keinen THE TORP mit abgelaufenem Verfallsdatum.

Es wird empfohlen, den THE TORP vor der Verwendung eine Stunden in den Kühlschrank zu legen, um die Abkuhlphase im SUB zu verkurzen. Siehe Anweisungen auf dem THE TORP.

Tipp: Bewahren Sie im Kühlschrank einen zweiten TORP als Ersatz auf. Auf diese Weise ist immer ein kühler TORP verfügbar.

Den THE TORP nicht bei Temperaturen über 32^ oder unter 0^ lagern und keiner direkten Sonneneinstrahlung aussetzen. Den THE TORP weder schütteln noch fallen lessen.

THE TORP ABKÜHLEN

Zapfen Sie das Bier erst, wenn die Temperaturanzeige grün leuchtet und die optimale Kuhlung erreicht ist.

Im SUB: Bei einer Umgebungstemperatur von 22^ besteht das Bier ungebärn 10 Stunden, um auf eine Temperatur von 2^ abzukühlen.

Im Kühlschrank: Diese Abkuhlphase kann verstellt werden, indem der THE TORP einen Tag vorher in den Kühlschrank gelegt wird.

Die Schaumbildung hangt unmittelbar von der Temperatur im THE TORP ab. Das Bier sollteDMAher erst gezapft werden, wenn die Temperaturanzeige grun aufleuchtet.

HINWEIS: Den THE TORP niemals im Gefrierschrank aufbewahren, da er durch das gefrierende Bier undicht werden können.

THE TORP IN SUB EINFUHREN

Den Deckel des THE TORP abdrehen (4). Den im Deckel befestigten Schlauch Herausnahmen. Das Verbindungsstück in die Öffnung des THE TORP drücken, bis ein Klick zu vernehmen ist. Der THE TORP ist jetzt einsatzbereit (5). Den THE TORP wie folgt in den SUB einfahren (6):

• Die Klappe des SUB durch drehen des Griffs um 45^ gegen den Uhrzeigersinn öffnen (7).
• Die Klappe ganz öffnen (8).
• Die Abdeckung des Zapfahns hochklappen.
• Den THE TORP in das Kühlfach einfahren (9).
• Den Schlauch durch den Zapfahn führen und Schlauchauslauf in den Zapfahn einsetzen (10 - 11).
• Klappe des SUB schlieben und Griff im Uhrzeigersinn drehen, bis die Klappe richtig verschlossen ist. (11).
• Abdeckung des Zapfahns herunterklappen (12).

Der THE TORP ist jetzt richtig eingeführt. Die Temperaturanzeige leuchtet rot auf und weist auf den Beginn der Abkuhlphase hin. Sobald die Anzeige grün aufleucht, kann das Bier gezapft werden (13).

Wenn die Klappe geschlossen ist, überprüft der SUB den Druck im THE TORP und aktiviert die Pumpe gedes Mal, wenn der Druck zu niedrig ist.

HINWEIS: Den THE TORP erst aus dem SUB Herausziehen, wenn er leer ist, da bei thisem Vorgang der Druck im THE TORP herabgesetzt wird und die Bierqualität nicht mehr gewährleistet ist.

GLÄSER VORBEREITEN

Für ein perfect gezapftes Bier muss das Glas sauber und kalt sein. Spülen Sie dazu vor dem Zapfen das Glas mit kaltem Wasser aus.

Dadurch bildet sich nicht zuviel Schaum und das Bier bleibt schon kalt.

Wir empfehlen, die speziellen Gläser zu verwenden, die auf der Website www.the-sub.com erhalten sind.

BIER ZAPFEN

• Halten Sie das Glas in einem 45^ -Winkel zum Zapfhahn.
• Ziehen Sie den Hebel zügig bis zum Anschlag. Beim Füllen das Glas langsam senkrecht aufrichten (14-15-16).

Wenn ein neues THE TORP das erste Mal angezapft wird, entsteht beim ersten Glas mehr Schaum als bei den folgenden Glasern. Um das Entstehen von zu viel Schaum im ersten Glas zu verhindern, wird empfohlen,这点es zuerst mit 2 Zentimeter Schaum aufzufullen, es anschließend auszuspelen und dann erneut Bier mit Bier aufzufullen.

Bei den folgenden Glasern den Griff des Zapfhahns nach vorneziehen, bis das Glas gefüllt ist.

HINWEIS: Wenn Sie den Hebel zu langsamziehen, bildet sich zusätzlicher Schaum.

Weitere Informationen über ein perfect gezapftes Bier finden Sie auf www.the-sub.com.

3 - REINIGUNG

REINIGUNG NACH TÄGLICHER NUTZUNG

Nach jedem Gebrauch das Abtropfblech (je nach Modell) und das Abtropfgitter reinigen.

Hinweis: Das Abtropfmitter (I) kann per Hand unter heiBem Wasser und mit einem milden Reinigungsmittel (17) oder in der Spulmaschine gereinigt werden. Das Abtropfblech (J) (je nach Modell) kann nicht in der Spulmaschine gereinigt werden.

Warning! Verwenden Sie niemals scharfe Reinigungsmittel wie Essig, Säuren, Lösungsmittel oder Benzin.

REINIGUNG VOR DEM EINFUHREN EINES NEUEN THE TORP

Bierspuren am Zapfhahn abwischen.

Der Zapfhahn sollte mit einem feuchten Tuch und einem milden Reinigungsmittel gereinigt werden (18).

Warning! Reinigen Sie die Vorrichtung nicht mit einem harten oder scharfen Gegenstand.

Das Kühlfach des SUB mit einem weichen, trockenen Tuch saubern (19).

4 - FEHLERBEHEBUNG

Problem Mögliche Ursachen Abhilfe
THE SUB schaltet sich nicht ein.	THE SUB ist nicht an Stromversorgung angeschlossen.
	Unter Umständen ist die Leiterplatte beschädigt.
Sie können die Abdeckung des Zapfhahns nicht schreiben.	Der Schlauchauslauf wurde nicht richtig eingesetzt.
	Ziehen Sie den Schlauchauslauf aus dem Zapfahn und setzen Sieihn gemäß Abschnitt „THE TORP in THE SUB einfahren“ erneut ein.

Problem Mögliche Ursachen Abhilfe
Klappe des THE SUB{lösst sich nicht schreiben.	Flasche ist nicht vollständig eingeführt.	Führten Sie den THE TORPVollständig in den THE SUB ein.
Aus dem Zapfhahn fließt kein Bier.	Der THE SUB wurde ausgeschaltet.	THE SUB an Stromversorgunganschreiben.
	Der THE TORP ist leer. THE TORP	austauschen.
	Im THE SUB befindet sich kein TORP.	THE TORP in THE SUBeinfüssen.
	Der Griff des Zapfhahns ist nicht einwandfrei montiert bzw.positioniert.	Zapfhahn richtig montieren bzw.positionieren.
	Druck im THE TORP ist nicht ausreichend.	Klappe öffnen und THE TORPNach halten drucken. Daraufhinsolette sich die Pumpe hörbaraktivieren.1 Pumpe faktioniert: Es besteht ein Problem mit dem THETORP. Führten Sie einen neuen THE TORP in den THE SUBein.2 Pumpe faktioniert nicht: Untermüstenden ist sie defekt.Kontaktieren Sie denKundenservice von KRUPS.
Aus dem THE SUBfließt warmes Bier.	THE SUB ist nicht an Stromversorgungangeschlossen.	THE SUB an Stromversorgunganschreiben.
	Die Klappe war nicht richtigverschlossen.	Schreiben Sie die Klappe richtig.
	Das Kühlsystem ist defekt. Kontaktieren Sie denKundenservice von KRUPS.
Im Kühlfach hat sich Eis gebildet.	Die Umgebungstemperatur liegt unter 12 °C.	THE SUB in Raum mit geeigneter Temperaturaufstellen.
	THE SUB war zu lange ohneTHE TORPM im Kühlfacheingeschaltet.	Eis mit warmem Schwammentfernen und THE TORPN Kühlfach einfahren.
	Temperaturregelung ist unterUmständen defekt.	Kontaktieren Sie denKundenservice von KRUPS.
Problem Mögliche Ursachen Abhilfe
Es bildet sich zu viel Schaum.	Das Bier ist nicht kalt genug. Abwarten, bis Temperaturanzeige grün aufleucht und Bier zapfen.
	Der Griff des Zapfahns wurde zu langsam nach vorne gezogen.

5-ENTSORGUNG

Leisten Sie ihren Beitrag zum Umweltschutz!

Ihr Gerät enthalt zahlreiche rückgewinnbare oder recyclefähige Materialien.
Bringen Sie es zur Entsorgung zu einer Abfallsammelstelle oder einer zugelassenen Kundendienstelle.

• Geräte, die nicht mehr Funktionieren, sollen den brauchbar gemacht werden.
• Ziehen Sie den Stecker aus der Steckdose und schneiden Sie das Stromkabel ab.
• Bringen Sie Altgeräte zu einer Abfallsammelstelle, damit die einzelnen Komponenten des Gerätes sachgerecht entsorgt werden.
• Das „TEM-Modul“ oder die Peltierzelle sollenn nach den einschlädigen Vorschriften des jeweiligen Landes entsorgt werden.
