Producttype	Biertapapparaat
Merk	Krups
Model	The Sub VB6501
Afmetingen (b x h x d)	455 x 235 x 326 mm (exclusief de lekbak)
Gewicht	6,8 kg
Voeding	Netstroom, nominale spanning aangegeven op het typeplaatje
Nominaal vermogen	Zie opschrift op het apparaat
Inhoud van de TORP	2 liter
Optimale gebruikstemperatuur	2 °C (groene indicator)
Isolatieklasse	II
Koelklasse	N
Bedrijfsomstandigheden	12 °C tot 32 °C, maximale relatieve luchtvochtigheid 80%
Lengte van het netsnoer	0,9 m
Belangrijkste functies	Koelen, onder druk houden en tappen van bier uit TORP's
Meegeleverde onderdelen	THE SUB, lekbak, taphandgreep, TORP (niet inbegrepen)
Reiniging	Lekbak vaatwasmachinebestendig; lekbak (afhankelijk van model) handwas; kraan reinigen met vochtige doek en mild schoonmaakmiddel; koelkamer met zachte, droge doek
Veiligheid	Drukschakelaar op luchtcircuit, thermische beveiliging, elektrische zekeringen; magneet in lekbak (afhankelijk van model)
Onderdelen en repareerbaarheid	Compatibele TORP's verkrijgbaar bij de Heineken Groep; reparaties voorbehouden aan erkende servicecentra
Garantie	Alleen voor huishoudelijk gebruik; onjuist gebruik maakt de garantie ongeldig
Temperatuurindicator	Rood: aan het koelen; groen: klaar om te tappen

Veelgestelde vragen - The Sub VB6501 KRUPS

Hoe lang duurt het om een TORP te koelen in THE SUB?

Het koelen duurt ongeveer 10 uur als de TORP en THE SUB op 22 °C zijn. Om deze tijd te verkorten, bewaar een TORP in de koelkast vóór gebruik.

Hoe weet ik of het bier op de juiste temperatuur is?

De temperatuurindicator verandert van rood (bezig met koelen) naar groen wanneer het bier op optimale temperatuur is (ongeveer 2 °C).

Kan ik andere houders dan TORP's gebruiken?

Nee, THE SUB is uitsluitend ontworpen voor TORP's van de Heineken Groep. Het gebruik van andere houders is gevaarlijk en maakt de garantie ongeldig.

Wat moet ik doen als de deur van THE SUB niet sluit?

Controleer of de TORP volledig is ingestoken in de koelkamer. Duw hem tot het einde en sluit de deur door de hendel met de klok mee te draaien.

Waarom zit er te veel schuim in mijn glas?

Dit kan komen doordat het bier niet koud genoeg is (wacht tot de indicator groen is) of doordat u te langzaam tapt. Trek de hendel snel helemaal in.

Hoe maak ik de tappenkraan schoon?

Na elke TORP, reinig de kraan met een vochtige doek en een mild schoonmaakmiddel. Gebruik nooit harde of scherpe voorwerpen om beschadiging van het mechanisme te voorkomen.

Kan ik de lekbak in de vaatwasser wassen?

De druipbak (verwijderbaar onderdeel) kan in de vaatwasser. De lekplaat (afhankelijk van model) met magneet moet met de hand worden gereinigd.

Wat moet ik doen als het bier niet stroomt?

Controleer of THE SUB onder spanning staat, of de TORP niet leeg is en of de taphandgreep correct is geïnstalleerd. Als het probleem aanhoudt, duw de TORP naar achteren om de pomp te activeren.

Kan ik een TORP in de vriezer bewaren?

Nee, plaats nooit een TORP in de vriezer. Dit kan een vloeistoflek veroorzaken door het vriezen van het bier. Bewaar hem in de koelkast of in THE SUB ingeschakeld.

Hoe moet ik THE SUB aan het einde van zijn levensduur weggooien?

Gooi het apparaat niet bij het huisafval. Lever het in bij een inzamelpunt of erkend servicecentrum voor recycling. De Peltier-cel moet worden afgevoerd volgens de lokale normen.

GEBRUIKSAANWIJZING The Sub VB6501 KRUPS

Voorbereiding van THE TORP

THE TORP koelen

THE TORP in THE SUB installeren

Voorbereiding van het glas

Bier serveren

REINIGING 38

STORINGSHANDLEIDING 38

RECYCLING 40

THE SUB

THE SUB®: een systeem dat het bier van THE TORP koelt, bewaart en serveert.

THE TORP® : een navulling met 2 liter bier.

THE SUB kan alleen gebruikt worden met THE TORP en vice versa.

OPMERKING: om optimale prestaties van het apparaat en een goede kwaliteit van het bier te verzekeren: laat THE SUB ingeschakeld als THE TORP binnenin is.

Als u THE SUB uitschakelt met THE TORP binnenin, zal THE TORP niet meer koelen, en niet meer onder druk gehouden worden.

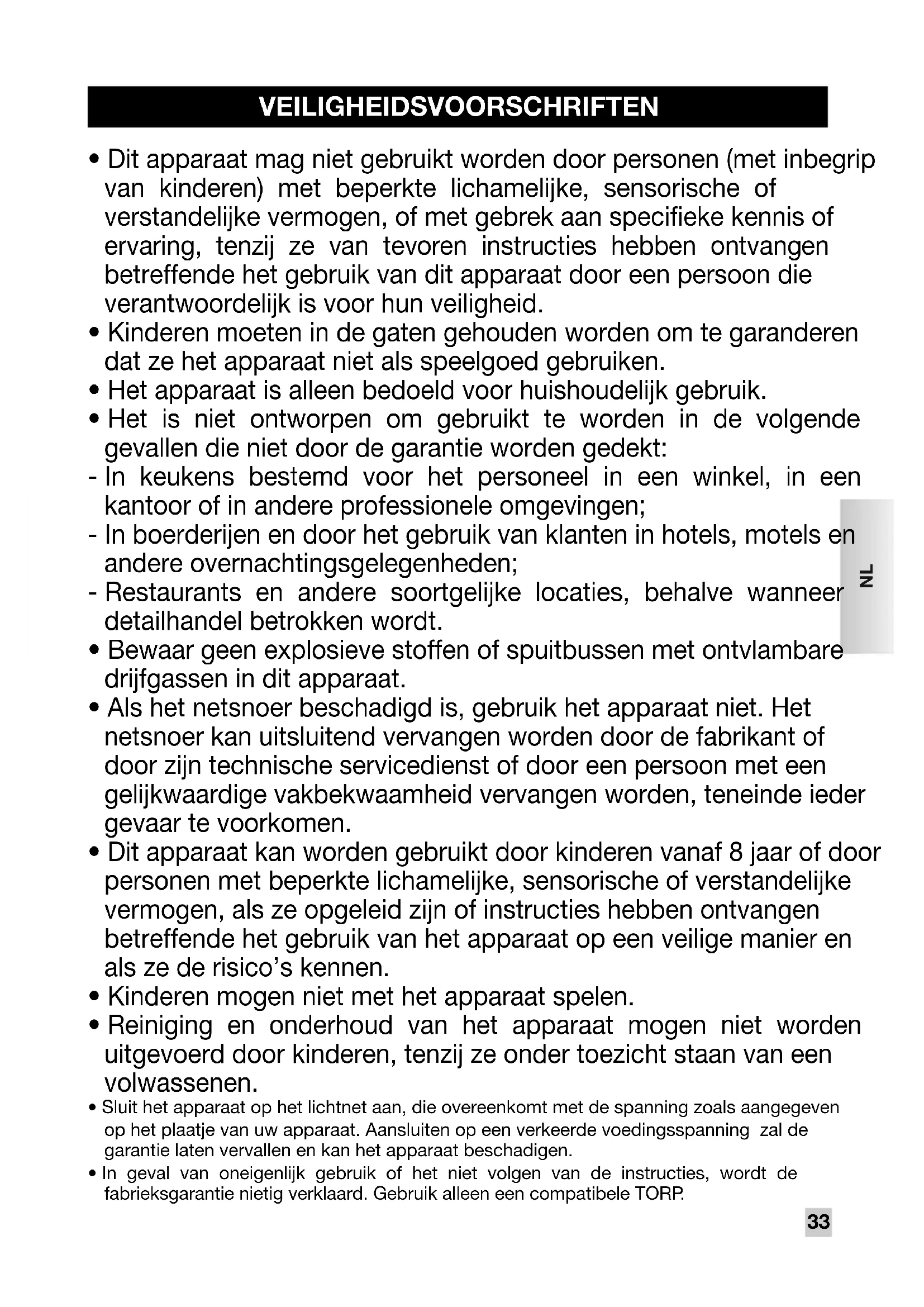

VEILIGHEIDSVOORSCHRIFTEN

• Dit apparaat mag niet worden gebruikt door personen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens, of met gebrek aan specifieke kennis of ervaring, tenzij ze van tevoren instructies hebben ontvangen betreffende het gebruik van dit apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten in de gaten worden gehouden om te garanderen dat ze het apparaat niet als speelgoed gebruiken.
• Het apparaat is alleen bedoeld voor huishoudelijk gebruik.
• Het is niet ontworpen om te worden gebruikt in de volgende gevallen, die niet door de garantie worden gedekt:
• In keukens bestemd voor het personeel in een winkel, in een kantoor of in andere professionele omgevingen;
• In boerderijen en door het gebruik van klanten in hotels, motels en andere overnachtingsgelegenheden;
• Restaurants en andere soortgelijke locaties, behalve wanneer detailhandel betrokken wordt.
• Bewaar geen explosieve stoffen of spuitbussen met ontvlambare drijfgassen in dit apparaat.
• Als het netsnoer beschadigd is, gebruik het apparaat niet. Het netsnoer kan uitsluitend worden vervangen door de fabrikant of door de technische servicedienst of door een persoon met een gelijkwaardige vakbekwaamheid, teneinde ieder gevaar te voorkomen.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar of door personen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens, als ze opgeleid zijn of instructies hebben ontvangen betreffende het gebruik van het apparaat op een veilige manier en als ze de risico's kennen.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en onderhoud van het apparaat mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan van een volwassene.
• Sluit het apparaat aan op het lichtnet dat overeenkomt met de spanning zoals aangegeven op het plaatje van uw apparaat. Aansluiten op een verkeerde voedingsspanning zal de garantie laten vervallen en kan het apparaat beschadigen.
• In geval van oneigenlijk gebruik of het niet volgen van de instructies, wordt de fabrieksgarantie nietig verklaard. Gebruik alleen een compatibele TORP.
• Plaats niets anders dan een TORP in het apparaat.
• Gebruik het apparaat op een stevige, stabiele, hittebestendige ondergrond, die beschermd is tegen warmtebronnen of waterspetters. Om mensen te beschermen tegen brand, elektrische schokken en verwondingen, dompel nooit het netsnoer of de stekker onder in water of in een andere vloeistof.
• Raak de stekker nooit met natte handen aan. In geval van nood, schakel onmiddellijk het apparaat UIT.
• Gebruik het apparaat niet zonder de lekbak en het rooster.
• Na gebruik, reinig en maak het lekbak leeg.
• Haal de stekker uit het stopcontact wanneer het apparaat niet in gebruik is.
• Haal de stekker uit het stopcontact voor het schoonmaken. Reinig het apparaat nooit met stromend water en dompel het niet onder in vloeistof.
• Gebruik GEEN reinigingsmiddelen om het apparaat schoon te maken. Maak het apparaat alleen met zachte sponzen en borstels schoon.
• In geval van een langdurige periode zonder het apparaat te gebruiken (vakanties, opberging, enz.), haal de stekker uit het stopcontact, reinig en maak het apparaat leeg.
• Elke werking, reiniging of onderhoud buiten de grenzen van het normale gebruik, moet worden voorbehouden aan het personeel bij het lokale service center. Probeer het apparaat niet zelf te demonteren en plaats er geen voorwerpen in een van de openingen.
• Het gebruik van accessoires die niet door de fabrikant worden aanbevolen kan brand, elektrische schokken en verwondingen bij personen veroorzaken.
• Laat het snoer niet over de rand van een tafel of werkblad hangen, en laat het niet met hete oppervlakken en scherpe randen in aanraking komen.
• Laat het snoer niet hangen (om struikelen te voorkomen).
• Raak het snoer nooit met natte handen aan.
• Zet het apparaat niet op een gas- of elektrisch fornuis, of in de buurt van dergelijke warmtebronnen of in een hete oven.
• Voordat u de stekker eruit haalt, zorg ervoor dat de ON/OFF knop op OFF ingesteld is, en haal vervolgens de stekker uit het stopcontact. Schakel het apparaat niet uit door aan het snoer te trekken.
• In het geval dat u het apparaat met een verlengsnoer wilt gebruiken, moet u voldoen aan de bijbehorende aanbevelingen betreffende de extensie.
• Indien het stopcontact en de stekker van het apparaat niet overeenkomen, dient de stekker te worden vervangen door een servicedienst of door vakkundig personeel, om alle risico's te vermijden.
• Zowel de TORP als de huls zijn gemaakt van recyclebaar materiaal. Neem voor meer informatie over recyclingprogramma contact op met de plaatselijke autoriteiten. Uw apparaat bevat materialen die gerecycled kunnen worden.
• De lekbak (afhankelijk van het model) is voorzien van permanente magneten. Plaats de lekbak niet naast apparaten en voorwerpen die beschadigd raken door magnetische krachten, bijv. creditcards, USB-drives, en andere data-apparaten, videobanden, televisies en computer monitoren met beeldbuizen, mechanische uurwerken, gehoorapparaten en luidsprekers.

Patiënten met pacemakers of defibrillatoren: houd de lekbak niet direct boven de pacemaker of defibrillator.

OPMERKING: Laat altijd de SUB op ON, als er een TORP in zit.

BESCHRIJVING

THE SUB

A THE SUB B Koelkamer C Deur D Deurhandvat E Temperatuursensor F Taphendel G Tapdeksel H Tapkraan I Rooster J Lekbak (afhankelijk van het model)

K ON/OFF knop L Lichtring M Stroomsnoer

THE TORP

N THE TORP O Dop P Slang Q Verbinding R Uitstroomtuit

Elektrische spanning Zie plaatje onder	het apparaat
Stroom vermogen Zie plaatje onder het apparaat
Isolatieklasse II
Koelklasse N
Afmetingen (I x h x d) in mm 455x235x326 (zonder lekbak)
Gewicht 6.8 kg
Lengte voedingskabel 0.9 m
Omgevingstemperatuur	80% relatieve vochtigheid min: 12 °C, max: 32 °C
Veiligheidsmechanismen	Drukschakelaar in luchtcircuit Thermische beveiliging Elektrische beveiliging

De fabrikant behoudt zich het recht voor ten allen tijde wijzigingen aan het apparaat aan te brengen. Machine voldoet aan de volgende Europese richtlijnen: 89/336/EEC (Wetgevend decreet 476 van 04/12/1992) betreffende elektromagnetische compatibiliteit.

1 - VOORBEREIDING VAN THE SUB

INSTALLATIE

THE SUB dient binnenshuis te worden gebruikt bij een omgevingstemperatuur tussen 12°C en 32°C. De originele verpakking is speciaal ontworpen en gemaakt om het apparaat te beschermen. Wij raden u aan om het te bewaren voor eventueel toekomstig vervoer.

Neem THE SUB uit de verpakking, samen met de lekbak en de taphendel, en plaats ze op een vlakke, droge ondergrond die schoon en groot genoeg is (1-2).

Installeer THE SUB niet in de buurt van warmtebronnen of op plaatsen die aan direct zonlicht zijn blootgesteld. Monteer de lekbak (afhankelijk van het model) en het rooster aan de voorzijde van THE SUB. Op bepaalde modellen zit een magneet om de lekbak aan THE SUB te verbinden.

Steek THE SUB in een geschikt stopcontact en druk op de ON/OFF knop (3). Controleer of de rode temperatuurindicator oplicht.

Tip: wij raden u aan om THE SUB minstens een uur aan te zetten, voordat u THE TORP installeert.

TEMPERATUURINDICATOR

Rood: THE SUB is aangesloten op de voeding. Het koelproces wordt uitgevoerd.

Groen: het bier is bij optimale temperatuur en is klaar om te worden geserveerd.

RUIS

THE SUB is voorzien van een koelsysteem dat de temperatuur van THE TORP regelt. Het is gebruikelijk dat het apparaat hierbij geluid maakt, vooral tijdens de afkoelfase.

THE SUB is ook voorzien van een pomp om THE TORP onder druk te houden. Tijdens het gebruik zal de pomp automatisch opstarten. Het zal een geluid maken dat na enkele seconden stopt.

2 - BIER SERVEREN

VOORBEREIDING VAN THE TORP

OPMERKING: voordat u een TORP in THE SUB installeert, controleert u de uiterste gebruiksdatum vermeld op de zijkant van de TORP. Gebruik de TORP niet als de datum verstreken is.

Om de afkoeltijd te verminderen, raden wij u aan de TORP in de koelkast te plaatsen een uur voor het gebruik. Zie de instructies op de TORP.

Tip: wij raden altijd aan om een reserve TORP in de koelkast te houden. Op deze manier heeft u altijd een gekoelde TORP beschikbaar.

Bewaar geen TORP bij een temperatuur hoger dan 32°C of bij een temperatuur lager dan nul graden, en stel niet aan direct zonlicht bloot. Niet schudden of laten vallen.

DE TORP KOELEN

Voor een optimale temperatuur, serveer het bier wanneer de temperatuurindicator groen oplicht.

In THE SUB: bij een temperatuur van 2° in THE SUB, duurt het ongeveer 10 uur om het bier te koelen, als de TORP en het apparaat op kamertemperatuur (22°C) zijn.

In de koelkast: de koeltijd kan verminderd worden met een aantal uur als de TORP opgeslagen is in de koelkast de dag voor gebruik.

De temperatuur van het bier in de TORP heeft een directe invloed op de hoeveelheid schuim: het bier moet koud genoeg worden geserveerd, wanneer de temperatuurindicator groen kleurt.

OPMERKING: een TORP mag nooit in de vriezer gekoeld worden, dit kan lekkage veroorzaken door het bevriezen van bier.

DE TORP IN THE SUB INSTALLEREN

Maak het deksel van de TORP los (4). De slang zit in het deksel; verwijder het. Plaats de buisverbinding in de opening van de TORP totdat u een klik hoort. De TORP (5) is nu klaar voor gebruik. U kunt het in THE SUB installeren door de volgende stappen uit te voeren (6):

• Open de deur van THE SUB door deze linksom te draaien (45°) (7).
• Open volledig de deur (8).
• Open het tapdeksel.
• Duw THE TORP in de koelkamer (9).
• Schuif de slang door de tap en plaats de uitstroomtuit in de tapkraan (10 - 11).
• Sluit de deur van THE SUB. Draai de hendel rechtsom totdat deze volledig gesloten is (11).
• Sluit het tapdeksel (12).

THE TORP is correct geïnstalleerd, de temperatuurindicator kleurt rood en markeert het begin van de afkoelfase. Als het groen oplicht, is het bier klaar om te worden geserveerd (13).

Wanneer u de deur sluit, controleert THE SUB de druk in THE TORP en telkens wanneer de druk onvoldoende is, activeert het de pomp.

BELANGRIJK: maak THE TORP niet los totdat deze helemaal leeg is. Een TORP uit THE SUB is drukloos. Daardoor is de kwaliteit van het bier niet gegarandeerd.

VOORBEREIDING VAN HET GLAS

Om het perfecte glas bier te serveren, is het essentieel een koud en schoon glas te gebruiken. Spoel je glas met koud water voor het bier te serveren.

Dit voorkomt opwarming van de vloeistof in het glas, alsook de vorming van teveel schuim.

Wij raden u aan om speciale glazen te gebruiken, te vinden op www.the-sub.com.

BIERSERVEREN

• Houd het glas schuin onder een hoek van 45 graden ten opzichte van de tap.
• Trek de hendel naar voren en als het bijna vol zit, houdt u het glas recht (14-15-16).

Wanneer u een TORP opent, is er meer schuim in het eerste glas. Om schuimvorming in het eerste glas te beperken, raden wij aan om 2 centimeter schuim in te schenken, dan reinig dit glas en giet het bier opnieuw.

Voor de overige glazen, houdt u de hendel naar voren totdat het glas gevuld is.

3 - REINIGING

REINIGING NA DAGELIJKS GEBRUIK

De lekbak (afhankelijk van het model) en het rooster dienen na elk gebruik te worden gereinigd.

Opmerking: het rooster (I) kan in heet water met een licht schoonmaakmiddel gereinigd worden (17). Het kan ook in de vaatwasser gereinigd worden. De lekbak (J) (afhankelijk van het model) kan niet in de vaatwasser gereinigd worden.

Waarschuwing! Gebruik GEEN agressieve reinigingsmiddelen, zoals azijn, zuren, oplosmiddelen of benzine.

REINIGING TIJDENS DE INSTALLATIE VAN EEN NIEUWE TORP.

Reinig alle sporen van bier op de tap.

Het kraanmechanisme moet worden schoongemaakt met een vochtige doek en met wat mild schoonmaakmiddel (18).

Waarschuwing! Het mechanisme niet reinigen met harde en/of scherpe voorwerpen.

Reinig de koelkamer van THE SUB met een zachte, droge doek (19).

4 - STORINGSHANDLEIDING

Probleem Mogelijke oorzaken Oplossingen
THE SUB gaat Niet aan.	THE SUB is nicht aangesloten op de stroom.	Sluit THE SUB aan op de elektrische voeding.
	De elektronische scherm kan een defect hebben.	Neem contact op met de klantenservice van KRUPS.
U=knt de tapdeksel Niet sluiten.	De uiststroomtuit is nicht correct geplaatst.	Haal de uiststroomtuit van THE SUB,plaats het terug en volg het hoofdstuk: "THE TORP in THE SUB installeren".
U=knt de deur van THE SUB Niet sluiten.	THE TORP was Niet volledig geplaatst.	Plaats THE TORP volledig in THE SUB.
Er kommt geen bieruit.	THE SUB is uitgeschakeld. Sluit het apparaat aan op de voeding.
	THE TORP is leeg. Vervang THE TORP door een neue.
	Er bevindt zichg geen THE TORP in THE SUB.	Installer een TORP in THE SUB.
	De taphendel is nicht correct geinstalleerd / geplaatst.	Installer/plaats de kraan correct.
	Er is nicht genoeg druk in THE TORP.	Open de deur en druk THE TORP darüberuit THE SUB. Vervolgens hoor u de pomp.1 Als de pomp werkt: er is een probleem met THE TORP. Installer een neue TORP in THE SUB.2 Als de pomp Niet werkt: het heeft een defect. Neem contact op met de klantenservice van KRUPS.
THE SUB tapt warm bier.	THE SUB is nicht aangesloten op de stroomvoorziening.	Sluit THE SUB aan op de stroomvoorziening.
	De deur was nicht goed gesloten.	Sluit de deur goed.
	Het koelsysteme hebft een defect.	Neem contact op met de klantenservice van KRUPS.
Er zit ijis in de koelkamer.	De kamertemperatuur is lager dan 12°C.	Zet THE SUB in een geschikte omgeving.
	THE SUB heeft te lang gewerkt zonder een TORP binnenin.	Verwijder het ijis met een warmespons en plaats een TORP in de kamer.
	De temperatuurregeling kan defecten—hebben.	Neem contact op met de klantenservice van KRUPS.
Er is te veelschuim.	Het bier is nicht koud genoeg. Wacht totdat de temperatuur indicator groen worden en serveer verrolgens het bier.
	De taphendel is te langzaam� voren getrokkenijdens het:tappen.	Trek de hendel snel� voren.

5 - RECYCLING

Wij spelen een rol in milieubescherming!

Uw apparaat bevat talrijke materialen die gerecycleerd kunnen worden. Breng het naar een verzamelpunt of naar een erkend servicecentrum voor de juiste verwerking hiervan.

• Apparaten die niet meer werken en onbruikbaar worden gemaakt.
• De stekker moet worden losgekoppeld van het stopcontact en het snoer moet worden doorgesneden.
• Apparaten die niet meer gebruikt worden, moeten naar een verzamelpunt worden gebracht voor de verwijdering van speciale componenten die gebruikt zijn in de productie van het apparaat.
• De "TEM module" of Peltier cel dient te worden verwijderd volgens alle bestaande voorschriften in het land waar het apparaat wordt gebruikt.
