PAWD 20Li A1 - Batterij PARKSIDE - Gratis gebruiksaanwijzing en handleiding

Producttype	Oplaadbare lithium-ion batterij
Model	PAP 20 B3
Nominale spanning	20 V max
Capaciteit	4,0 Ah
Energiewaarde	80 Wh
Celtype	Lithium-ion
Aantal cellen	10
Laadtemperatuur	+4 tot +40 °C
Gebruikstemperatuur	+4 tot +40 °C
Aanbevolen opslagtemperatuur	+20 tot +26 °C
Compatibiliteit	Apparaten uit de Parkside X 20 V Team serie
Compatibele laders	Parkside X 20 V TEAM laders (PLG 20 A4, PLG 20 C3, etc.)
Laadtijd (voorbeeld)	60 min met lader PLG 20 A3
Laadindicatie	Rode LED (opladen), groene LED (opgeladen)
Laadniveau-indicatie	3 LED's (rood/oranje/groen) via knop
Bescherming	Tegen hitte, vuur, water en vocht
Inhoud van de verpakking	1 accu, 1 handleiding
Garantie	3 jaar
After-sales service (Frankrijk)	0800 904 879
After-sales service (België)	0800 71 011

Veelgestelde vragen - PAWD 20Li A1 PARKSIDE

Hoe laad ik de accu PAWD 20Li A1 op?

Gebruik alleen een lader uit de Parkside X 20 V TEAM-serie. Plaats de accu in de lader en sluit deze aan op het stopcontact. De rode LED geeft aan dat de accu wordt opgeladen, de groene LED geeft aan dat de accu volledig is opgeladen. De accu kan op elk moment worden opgeladen zonder dat dit de levensduur verkort.

Welke laders zijn compatibel met de accu PAWD 20Li A1?

Compatibele laders zijn die uit de Parkside X 20 V TEAM-serie, zoals de modellen PLG 20 A4, PLG 20 C3, PLG 20 A3, PDSLG 20 A1 en Smart PLGS 2012 A1. De laadtijd varieert per lader (van 42 min tot 240 min).

Wat is de gebruiksduur van de accu PAWD 20Li A1?

De gebruiksduur is afhankelijk van het gebruikte gereedschap. Met een capaciteit van 4,0 Ah biedt hij een goede gebruiksduur voor Parkside X 20 V Team gereedschap. Raadpleeg de handleiding van uw gereedschap voor exacte specificaties.

Hoe controleer ik het laadniveau van de accu?

Druk op de knop op de accu. De LED's geven aan: rood = laag laadniveau, rood+oranje = gemiddeld laadniveau, rood+oranje+groen = maximaal laadniveau.

Hoe bewaar ik de accu voor langere tijd?

Bewaar hem gedeeltelijk opgeladen (40-60%, twee LED's aan: rood en oranje) op een droge plaats bij +20-26 °C. Controleer de lading elke 3 maanden en laad indien nodig op.

Wat moet ik doen als de accu oververhit raakt tijdens het opladen?

Als de rode LED knippert, is de accu te warm of te koud. Laat hem afkoelen tot kamertemperatuur (+4 tot +40 °C) voordat u verder oplaadt. Nooit opladen bij temperaturen onder 0 °C.

Hoe reinig ik de accu?

Gebruik een zachte borstel om stof van de contacten en ventilatiesleuven te verwijderen. Gebruik nooit brandbare of ontvlambare oplosmiddelen in de buurt.

Hoe moet ik de accu weggooien?

Gooi de accu niet bij het huishoudelijk afval. Lever hem in bij een inzamelpunt voor oplaadbare batterijen of bij het recyclagepark. Lithium-ion accu's moeten worden gerecycled volgens de regelgeving.

Kan ik de accu gebruiken met ander Parkside gereedschap?

Ja, hij is compatibel met alle apparaten uit de Parkside X 20 V Team-serie. Controleer of uw gereedschap accu's van 20 V accepteert.

Wat moet ik doen als de accu niet oplaadt?

Controleer eerst of de lader goed is aangesloten en de accu correct is geplaatst. Als de rode en groene LED knipperen, is de accu defect. Neem contact op met de after-sales service via 0800 904 879 (Frankrijk) of 0800 71 011 (België).

GEBRUIKSAANWIJZING PAWD 20Li A1 PARKSIDE

veiligheidsinstructies

PL

20 V / 4 Ah

AKUMULATOR

Bedienings- en veiligheidsinstructies Pagina 84

PL

waarschuwingen en symbolen 85

Inleiding. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 89

Beoogd gebruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Functions . 90
Inhoud verpakking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Technische gegevens . . . . . Page 91

Algemene

veiligheidswaarschuwingen . Pagina 93

Gebruik . 97

De oplaadbare batterij opladen.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
LED-status . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
Het laadiveau van de oplaadbare batterij controlleren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
De oplaadbare batterij verwijderen/plaatsen....... Pagina 99

Onderhoud en opslag....... Page 100

Reinigen . 100

Afvoer . 101

Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Afwikkeling in geval van garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

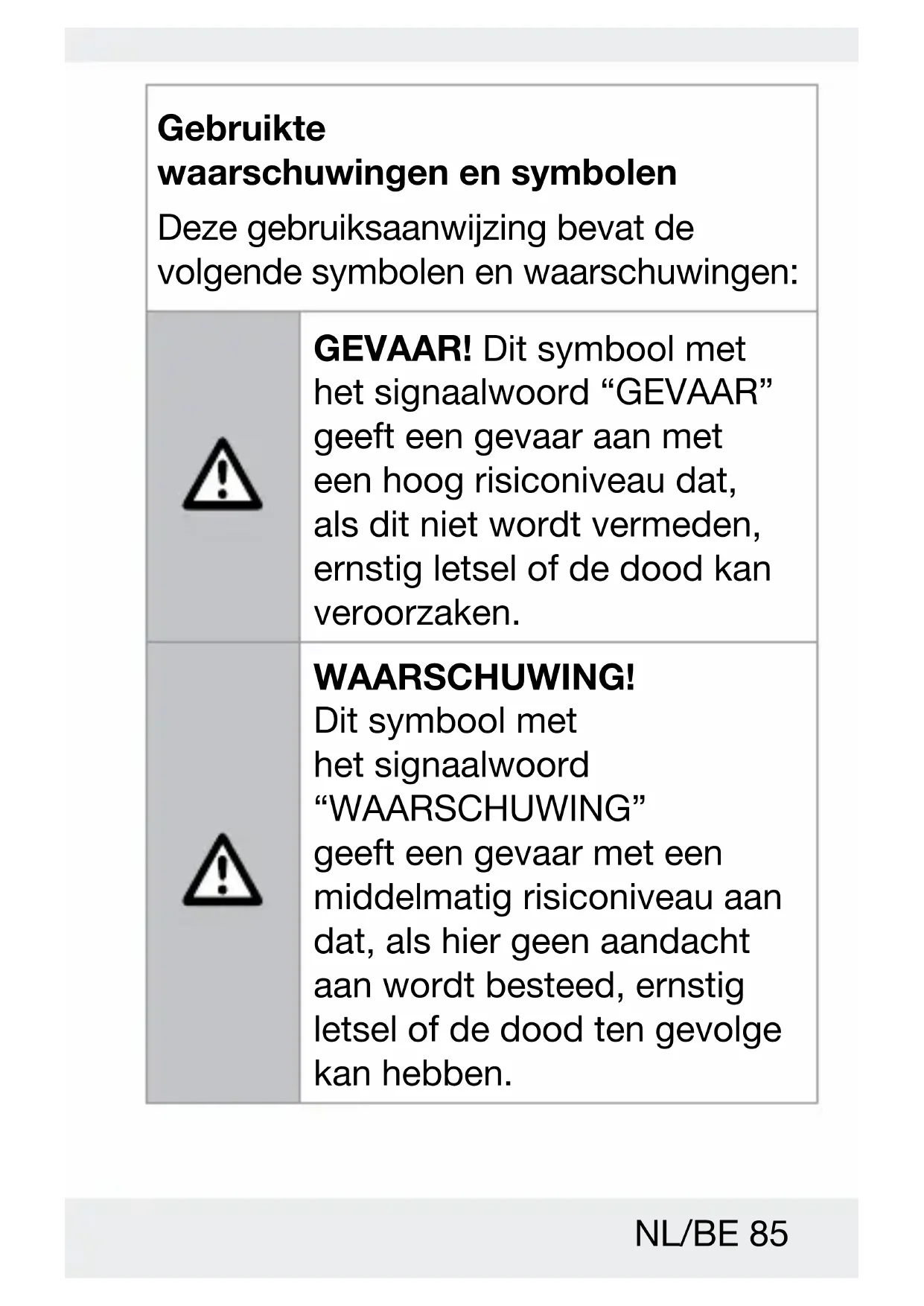

Gebruikte waarschuwingen en symbolen Deze gebruiksaanwijzing bevat de volgende symbolen en waarschuwingen:
!	GEVAAR! Dit symbool met het signalwoord “GEVAAR” geeft een gevaar aan met een hoog risiconiveau dat, als dit nicht wordt vermeden, ernstig letsel of de dood kan veroorzaken.
	WAARSCHUWING! Dit symbool met het signalwoord “WAARSCHUWING” geeft een gevaar met een middelmatig risiconiveau aan dat, als hier geen aandacht aan wordt besteed, ernstig letsel of de dood ten gevolge kan hebben.
Δ	OPGELET! Dit symbol met het signalwoord “OPGELET” geeft een gevaar aan met een laag risiconiveau dat, als dit nicht worden vermeden, zou=kunnen leiden tot enig of matig letsel.
Δ	LET OP! Dit symbol met het signalwoord “LET OP” geeft möglich schade aan eigendommen aan die, als deze Niet worden voorkomen, kan leiden tot schade.
i	OPMERKING: Dit symbol met het signalwoord “OPMERKING” biedt aanvullende nuttige informatatie.
---	Gelijkstroom / spanning

WAARSCHUWING! EXPLOSIEGEVAAR! Een

waarschuwing met dit symbolen de woorden "WAARSCHUWING! EXPLOSIEGEVAAR"

geeft de mogelijkheid van een ontploffing aan. Het Niet opvolgen van deze waarschuwing kan ernstig of fataal letsel en mogelijk schade aan eigendommen verooorzaken. Volg de aanwijzingen onder deze waarschuwing om ernstig letsel te voorkomen, gevaa voor het leven of schade aa eigendommen.

Li-Ion

Lithium-ion batterij

max.45°C	Bescherm de accu gegen 参数en hitte en ononderbroken intens zonlicht.
	Bescherm de accu gegen brand.
	Bescherm de accu gegen water en vocht.
	Dit symbol betekent dat de bedieningsinstructies moeten worden gevolgd voor het gebruik van het product.
CE	De CE-markering duidt op conformiteit met relevante EU-richtlijnen die van toepassingং op dit product.

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen.

De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veriligheid, gebruiken verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veriligeidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Beoogd gebruiK

De oplaadbare batterij is compatibel met alle apparaten van de Parkside X 20 V Team-serie. De oplaadbare batterij mag alleen worden opgeladen met gebruik van laders van de Parkside X 20 V TEAM-serie.

Deze oplaadbare accu is nicht bedoeld voor commercieel gebruik. Elk ander gebruik van of modificatie van het apparaat wordt als onjuist beschouwd en zorgt voor een grote kans op ongelukken. De fabrikant accepteert geen verantwoordelijkheid voor schade als gevolg van misbruik.

Functies

Ontgrendelingsknop voor oplaadbare batterij
2 Accu
3 LED's laadniveau (rood/ orange/groen)
4 Knop (laadniveau)
5 Stroomsnoor met stekker
6 Snelle batterijlader (niet meegeverd)
7 LED voor oplaadcontrole - rood
8 LED voor oplaadcontrole - groen

Inhoud verpakking

1 20 V / 4 Ah Accu
1 Set gebruiksaanwijzingen

Technische gegevens

Accu: PAP 20 B3

Type:LITHIUM-ION

Nominale

spanning: max. 20V

Capaciteit: 4,0Ah

Cellen:10

Energiewaarde: 80 Wh

Aanbevolen

omgevings-

temperatur: max. 45^ C

Tijdens opladen: +4 tot +40 °C

Tijdens bedrijf: +4 tot +40 °C

Tijdens opslag: +20 tot +26 °C

Voor het opladen van de oplaadbare

batterij moet u alleen de lader van de

Parkside X 20 V TEAM-serie gebruiken.

Laadtijd voor batterij PAP 20 B3:

Lader:	PLG 20 C1 PLG 20 A4	120 minutes
	PLG 20 C3 PLG 20 A3 PDSLG 20 A1	60 minutes
	Smart PLGS 2012 A1	42 minutes (selle laadmodus) 240 minutes (ECO- laadmodus)

OPMERKING: De werkelijk opplaadtijd kan Lichtjes verschillen van wat hierboven vermeld staat, afhankelijk van de omgevingstemperatuur en de toestand van het accupack. De informatatie kan zonder voorafgaande kennisgeving worden gewijzigd.

Klanten können compatibele verwangende accu's/batterijen en opladers bestellen in de Lidl online shops voor de volgende landen:

Duitsland (lidl.de), Frankrijk (lidl.fr), Belgie (lidl.be), Tsjechië (lidl.cz), Nederland (lidl.nl), Polen (lidl.pl), Slowakije (lidl.sk), Spanje (lidl.es)

Klantenuit alle overige landen kunnen bestellen op www.optimex-shop.com.

Algemene veiligheids-waarschuwingen

WAARSCHUWING! Lees alle凭证veiligheidswaarschuwingen en aanwijzingen Het Niet opvolgen van de waarschuwingen en aanwijzingen kan elektrische schokken, brand en/of ernstige verwondingen als gevolg hebben.

BEWAAR ALLE WAARSCHUWINGEN EN AANWIJZINGEN VOOR LATER GEBRUIK.

a) Laad alleen op met de door de fabrikant opgegeven lader. Een lader die geschikt is voor het ene type

oplaadbare batterij, kan een risico op brand veroorzaken indien gebruikt met een andere oplaadbare batterij.

b) Gebruik elektrisch gereedschap alleen met speciaal aangewezen oplaadbare batterijen. Het gebruik van andere oplaadbare batterijen kan leiden tot een risico op letsel en brand.
c) Als de oplaadbare batterij nicht gebruikt worden, moet u dit uit de buurt van andere metalen voorwerpen houden, zoals paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die kortsluiting hunnen make tussen de aansluitklemmen. Het kortsluiten van de aansluitingen kan brandwonden of brand veroorzaken.
d) In geval van misbruik kan vloeistofuit de oplaadbare batterij spuiten;vermiid contact daarmee. Spel met water als u toch hiermee in contact bent gekomen. Als de vloeistof uw

ogen raakt, moet u ook medische hulp inroepen. Vloeistof afkomstiguit de accu kan irritatie of brandwondenveroorzaken.

OPGELET!

ONTPLOFFINGSGEVAAR!

Probeer nooit nicht-opplaadbare batterijen op te laden!

Beschem de oplaadbare accu-.
tegen warmte, bijvoorbeeld
continue blootstelling aan
zonlicht, vuur, water en vocht.

Er bestaat explosiegevaar!

e) Gebruik geen beschadigde of aangepaste oplaadbare batterij of gereedschap. Beschadigde of aangepaste batterijen vertonen onverwacht gedrag, met brand, explosie of risico op letsel als gevolg.

f) Stel een oplaadbare batterij of gereedschap nicht bloot aan brand of te hoge temperaturen..

Bootstelling aan brand of een

temperatuur van hoger dan 130^ C kan leiden tot een explosie.

g) Volg alle laadinstructies en laad de oplaadbare batterij of het gereedschap Niet op buiten het temperatuurbereik als gespecifieerd in de instructies.

Onjuist opladen of bij temperaturen buiten het gespecifieerde bereik kan de batterij beschadigen en het risico op brand verhogen.

h) Volg de veiligheidsinstrumentes van de compatibele laders.

Service

a) Laat het elektrische gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke verrangende onderdelen gebruikt. Dit zorgt er voor dat de verilgheid van het elektrische gereedschap gehandhaafd blijft.

b) Geef beschadigde accu's nooit een servicebeurt. Service van accu's mag alleen worden uitgevoerd

door de fabrikant of geauthoriseerde serviceproviders.

Gebruik

De oplaadbare batterij oplade

OPMERKING: De oplaadbare batterij

2 kan op elk willekeurig moment worden geladen zonder de levensduur te bekorten. Het onderbreken van het laadproces beschadigt de oplaadbare batterij nicht 2.

Laad de oplaadbare batt2 voorafgaand aan gebruik op wanner het een gemiddeld of laag laadniveau hebft.
De LED's voor laadregeling (ro7 en groen 8)给他们 status van de lader 6 (niet meegeverd) en de oplaadbare batterij aan 2.
Plaats de oplaadbare batterijin de lader 6 (niet meegeverd).
Steek de stek5 in een stopcontact.
Wanneer de oplaadbare batt2 volledig is opgeladen: Verwijder de

oplaadbare batterij uit de lader 6 (niet meegeleverd). Haal de stekker 5 uit het stopcontact.

LED-status

Rode LED gaat branden De oplaadbare batterij worden opgeladen.

Groene LED gaat branden De oplaadbare batterij is volledig opgeladen.

Groene en rode LED knipperen De oplaadbare batterij is defect.

Rode LED knippert De oplaadbare batterij is te koud of te warm.

Groene LED gaat branden (zonder oplaadbare batterij) Lader is:kaar voor gebruik.

- Het laadniveau van de oplaadbare batterij controlleren

Druk op de -knop 4 voor het controllederen van de status van de oplaadbare batterij 2. De status/ resterende lading worden als volgt

weergegeven op de LED voor laadiveau 3:

• Rood / orangje / groen = maximum lading
• Rood / orangje = gemiddelde lading
• Rood = lage lading

De oplaadbare batterij verwijderen/plaatsen

Plaats de oplaadbare batterij pas 2 wonneer het gereedschap op batterijen maar is voor gebruik. Gevaar voor letsel!

1. Voor hetplaatsen van de oplaadbare batterij 2,plaatst u het op de geleidebaan en duwt u het in het apparaat. Het zar er hoorbaar in klikken.

2. Voor het verwijderen van de oplaadbare batterij 2uit het apparaat, drukt u op de ontgrendelingsknop van de oplaadbare batterij 1 en trekt u de oplaadbare batterij eruit 2.

Onderhoud en opslag

Bewaar de oplaadbare batterij 2 alleen gedeeltelijk geladen. De oplaadbare batterij 2要去 worden opgeladen maar 40 tot 60 % (rode en orangje LED in de laadindicator
3 gaan branden) voorafgaand aan opslaan gedurende lange perioden.

Controleer de oplaadbare batterij 2 ongeveer om de 3 maanden bij opslaan gedurende langere perioden. Laad indien nodig opniew op.

Reinigen

Verwijder stof en rommel met een zachte borstel uit de venitlatieopening van de lader en van de elektrische contacten.
Gebruik nooit ontbrandbare oplosmiddelen in de buurt van accu's, lader of gereedschap.

Afvoer

De verpakking bestaat uit milieuvriendelijk grondstoffen die u via deplaatselijk recyclingcontainers kurz afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en verzelplaten / 80-98: composietmaterialen.

Product:

Het product, waaronder het toebehoren, en de verpakkingsmaterialen{kunnen worden gerecycled en zich onderhevig aan eenuitgebrende verantwoordelijkheid van defabrikant.

Gooi ze apart weg, overeenkomstig de aangegeven Info-tri (informatie over afvalscheiding), voor een beter afvalbeheer. Het Triman-logogeldt alleen voor Frankrijk.

Informatie over demogelijkheden om hetuitgediende product na gebruike te verwijdersen, verstrekt uw gemeentelijkke overheid.

Gooi het afgedankte product omwille van het milieu nicht weg via het huisvuil, maar geef het af bij het waarvoor bestemde depot of het gemeentelijk melieupark. Over afgitheplaatsen en hun openingsstijden(Intkunt u zich bij uw aangewezen instantie informeren.

Defecte of verbruike batterijen/ accu's moeten worden gerecycled. Geef batterijen / accu's en / of het product af bij de waarvoor bestemde verzamelstations.

Mileuschade door foutieve verwijdering van de batterijen / accu's!

Verwijder de batterijen / het.Accupack uithet product alvorens het af te voeren.

Batterijen / accu's mogen nicht via hetuisvuil worden weggegooid. Ze kuren giftige zware metalen bevatten en vallen onder het chemisch afval.

De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef verbruike batterijen / accu'saarom af bij een gemeentelijk inzamelpunt.

Garantie

Het product ward volgens strenge kwaliteitsrichtlijnen gemaatk en voor de

uitlevering zorgvuldig gecontrolerd. In geval van materiaal- of fabricagefouten hebt u tegenover de verkoper van het product wettelijk rechten. Uw wettelijk rechten worden op geen enkele manier door once hieronder vermelde garantie beperkt.

De garantie voor dit product bedraagt 3aar vanaf aankoopdatum. De garantieperiode gaat in op de datum van aankoop. Bewaar het originele bewijs van aankoop op een veilige plek aangezien dit document nodig is als bewijs.

Alle beschadigingen of gebreken die reeds op het moment van aankoop aanwezig়, moeten meteen na hetuitpakken van het product worden gemeld.

Mocht het product binnen 3aar na aankoopdatum een materiaal- of fabricagebout vertonen, zullen wij het -aar once keuze - gratis voor u repareren of verrangen. De garantieperiode

wordt door eenplaatsgevonden garantieverlening nicht verlengd. Dit geldt ook voor verrangen en gerepareerde onderdelen.

Deze garantie vervalt als het product werden beschadigd of onjuist is gebruikt of onderhouden.

De garantie dekt material- en fabricagefouten af.

Afwikkeling in geval van garantie

Volg de volgende aanwijzingen op voor een snelle behandeling van uw probleem:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (bijv. IAN 505127_2501) als bewijs van aankoop bij de hand.

Het articikelnummer(Int)kunt u vinden op het typeplaatje van het product,een gravure op het product, het titelblad van uw gebruiksaanwijzing (linksonder) of de

sticker op de aller- of onderkant van het product.

Neem bij problemen of overige gebreken met het producteerst contact op met de hieronder vermelde service-afdeling, Telefonisch of per e-mail.

Een als defect aangemerkt product kun tu dan samen met het aankoopbewijs (kassabon) en een uitleg over het probleem of gebrek en wonneer het zich heeft voorgedaan gratis maar het aan u meegedeelde service-adres opsturen.

Op parkside-diy.com kurz u deze en vele andere handleidingen inzien en downloaden. Met deze QR-code kommt u direct op parkside-diy.com. Selecteer waar uw land en zoek via de Zoekfunctie maar de gebruiksaanwijzingen. Door het invoeren van het artikelnummer (IAN) 505127_2501 komt u bij de gebruiksaanwijzingen voor uwarticel.
