Tipo di prodotto	Batteria ricaricabile agli ioni di litio
Modello	PAP 20 B3
Tensione nominale	20 V max
Capacità	4,0 Ah
Valore energetico	80 Wh
Tipo di celle	Ioni di litio
Numero di celle	10
Temperatura di carica	da +4 a +40 °C
Temperatura di esercizio	da +4 a +40 °C
Temperatura di stoccaggio consigliata	da +20 a +26 °C
Compatibilità	Dispositivi della serie Parkside X 20 V Team
Caricabatterie compatibili	Caricabatterie Parkside X 20 V TEAM (PLG 20 A4, PLG 20 C3, ecc.)
Tempo di carica (esempio)	60 min con caricabatterie PLG 20 A3
Indicazione di carica	LED rosso (in carica), LED verde (carica)
Indicazione livello di carica	3 LED (rosso/arancione/verde) tramite pulsante
Protezione	Contro calore, fuoco, acqua e umidità
Contenuto della confezione	1 batteria, 1 manuale di istruzioni
Garanzia	3 anni
Assistenza post-vendita (Francia)	0800 904 879
Assistenza post-vendita (Belgio)	0800 71 011

Domande frequenti - PAWD 20Li A1 PARKSIDE

Come caricare la batteria PAWD 20Li A1?

Utilizzare esclusivamente un caricabatterie della serie Parkside X 20 V TEAM. Inserire la batteria nel caricabatterie, collegarlo a una presa di corrente. Il LED rosso indica la carica, il LED verde segnala una batteria completamente carica. La batteria può essere caricata in qualsiasi momento senza ridurre la sua durata.

Quali caricabatterie sono compatibili con la batteria PAWD 20Li A1?

I caricabatterie compatibili sono quelli della serie Parkside X 20 V TEAM, come i modelli PLG 20 A4, PLG 20 C3, PLG 20 A3, PDSLG 20 A1 e Smart PLGS 2012 A1. Il tempo di carica varia in base al caricabatterie (da 42 min a 240 min).

Qual è l'autonomia della batteria PAWD 20Li A1?

L'autonomia dipende dall'utensile utilizzato. Con una capacità di 4,0 Ah, offre una buona autonomia per gli utensili Parkside X 20 V Team. Consultare il manuale del proprio utensile per indicazioni precise.

Come verificare il livello di carica della batteria?

Premere il pulsante situato sulla batteria. I LED indicano: rosso = carica bassa, rosso+arancione = carica media, rosso+arancione+verde = carica massima.

Come conservare la batteria a lungo termine?

Conservarla parzialmente carica (40-60%, due LED accesi: rosso e arancione) in un luogo asciutto a +20-26 °C. Controllare la carica ogni 3 mesi e ricaricare se necessario.

Cosa fare se la batteria si surriscalda durante la carica?

Se il LED rosso lampeggia, la batteria è troppo calda o troppo fredda. Lasciarla raffreddare a temperatura ambiente (da +4 a +40 °C) prima di riprendere la carica. Non caricare mai al di sotto di 0 °C.

Come pulire la batteria?

Utilizzare una spazzola morbida per rimuovere la polvere dai contatti e dalle fessure di aerazione. Non utilizzare mai solventi infiammabili o combustibili nelle vicinanze.

Come smaltire la batteria usata?

Non gettare la batteria nei rifiuti domestici. Depositarla in un punto di raccolta per batterie ricaricabili o in un centro di smaltimento. Le batterie agli ioni di litio devono essere riciclate conformemente alle normative.

Posso utilizzare la batteria con altri utensili Parkside?

Sì, è compatibile con tutti i dispositivi della serie Parkside X 20 V Team. Verificare che il proprio utensile accetti batterie da 20 V.

Cosa fare se la batteria non si carica?

Verificare innanzitutto che il caricabatterie sia ben collegato e che la batteria sia inserita correttamente. Se i LED rosso e verde lampeggiano, la batteria è difettosa. Contattare il servizio post-vendita al numero 0800 904 879 (Francia) o 0800 71 011 (Belgio).

MANUALE UTENTE PAWD 20Li A1 PARKSIDE

Indicazioni per l'uso e per la sicurezza

HU

20 V / 4 Ah

AKKUMULATOR

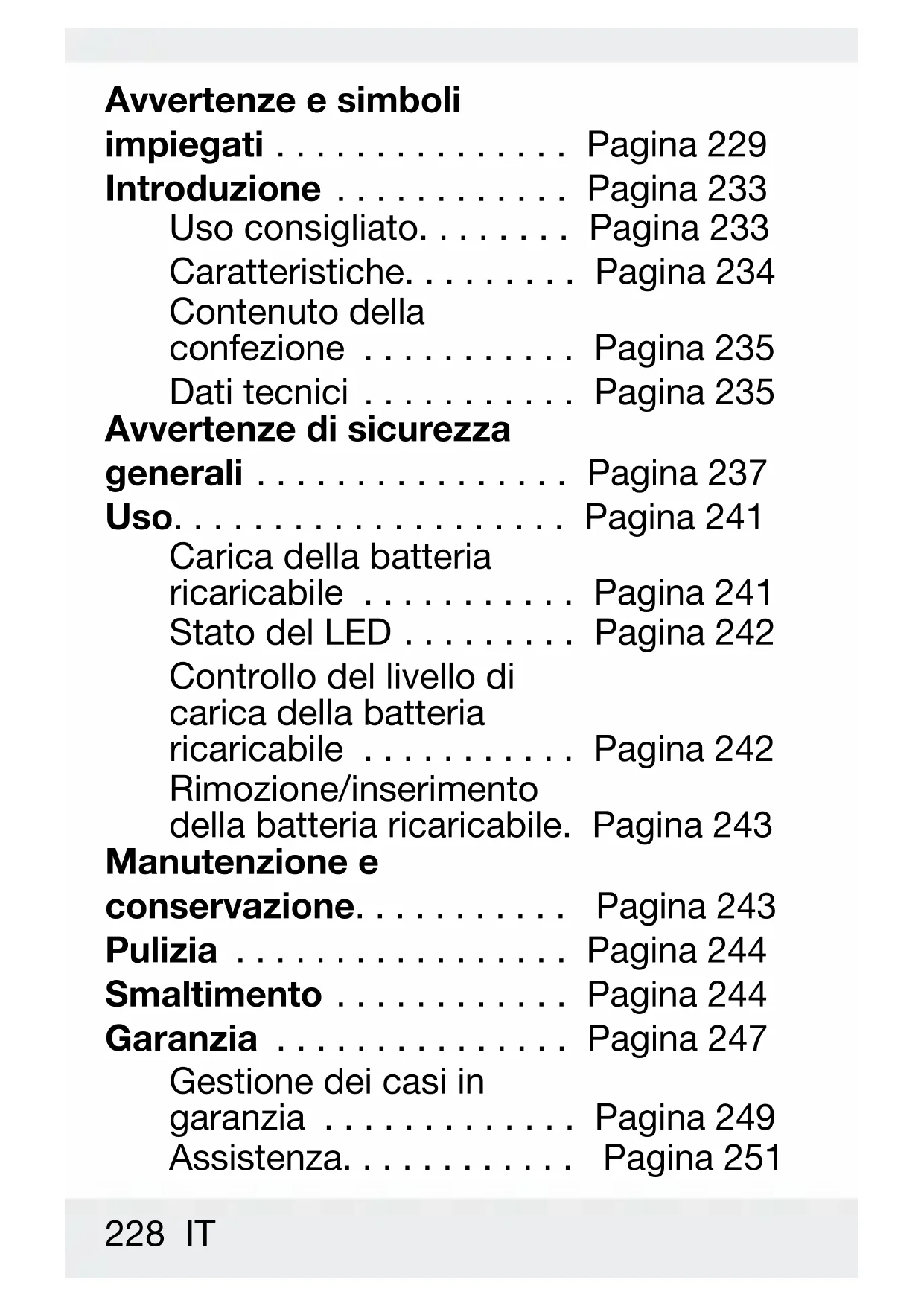

Indicazioni per l'uso e per la sicurezza

HU

Avverenze di sicurezza

generali . 237

Uso. 241

Carica della batteria

ricaricabile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Stato del LED....... . Page 242

Controllo del livello di

carica della batteria

ricaricabile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Rimozione/insertimento

della batteria ricaricabile. Pagina 243

Manutenzione e

conservazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 244

Smaltimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 247

Gestione dei casi in

garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Assistenza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Avvertenze e symboli impiegati

Nelle presentiistruzioni d'uso sonoutilizzati i seguenti symboli e avventenze:

PERICOLO! Questo symbolo con la dicitura "PERICOLO" indica un pericolo con un livello alto di rischio che, se non viene evitato, provochera lesioni gravi o la morte.

AVVERTENZA! Questo symbolo con la parola "AVVERTENZA" indica un pericolo con un livello di rischio medio che, se non evitato, provochera lesioni gravi o morte.

Δ	ATTENZIONE! Questo simbolo con la dicitura “ATTENZIONE” indica un pericolo con un livello basso di rischio che, se non viene evitato, potrebbe provocare lesioni di entità minore o moderata.
Δ	ATTENZIONE! Questo simbolo con la dicitura “ATTENZIONE” indica possibili danni materiali. Se non viene evitato, potrebbe risultare in danni materiali.
i	NOTA: Questo simbolo con la dicitura “NOTA” fornisce ulteriori informazioni utili.
---	Corrente continua/tensione

AVVERTENZA! PERICOLO DI ESPLOSIONE!

Un'avventenza con Anything simbolo e la dicitura "AVVERTENZA! PERICOLO DI ESPLOSIONE" indica il potenziale rischio di esplosione. La mancata osservanza di但这a avventenza potrebbe causare lesioni gravi o mortali e potenziali danni materiali. Seguire le istruzioni di但这a avventenza per evitare lesioni gravi, pericolo di morte o danni materiali!

Li-Ion

Batteriaagliioni di litio

max.45°C	Proteggere la batteria dal calore e dalla luce solare intensa continua.
	Proteggere la batteria dal fuoco.
	Proteggere la batteria da acqua e umidità.
	Qusto symbolo indica che si devono osservare leistruzioni per l’uso prima dell’utilizzo del prodotto.
CE	Il marchio CE indica la conformità con le rilevanti direttive UE applicabili aquesto prodotto.

Introduzione

Congratulations per l'acquisto del vostro nuovo prodotto. Avete optato per un prodotto di alta qualità. Le istruzioni d'uso sono parte integrante di questo prodotto. Esse contengono importanti avvertenze sulla sicurezza, l'impiego e lo smaltimento. Prima dell'utilizzo del prodotto, prendere conoscenza di tutte le istruzioni d'uso e delle avvertenze di sicurezza. Utilizzare il prodotto solo come descripto e per i campi di applicazione indicati. Consegnare tutte le documentazioni su quello prodotto quando viene ceduto a terzi.

Uso consigliato

La batteria ricaricabile è compatible con tutti i dispositivi della serie Parkside X 20 V Team. La batteria ricaricabile più essere caricata solo utilizzato caricatori dellaserie Parkside X 20 V TEAM.

Questa batteria ricaricabile non è destinata ad uso commerciale. Qualsiasi altri utilizzato o modifica dell'apparecchio è considerato improper e comporta un rischio significativo di incidenti. Il produttore non si assume alcuna responsabilità per anni attribuibili a un uso improper.

Caratteristiche

1 Tasto di rilascio per batteria ricaricabile
2 Batteria ricaricabile
3 LED di livello di carica (rosso/arancione/verde)
4 Tasto [livello di carica)
5 Cavo di alimentazione con spina di alimentazione
6 Caricatore rapido batteria (non incluso)
7 LED di controllo carica - rosso
8 LED di controllo carica - verde

- Contenuto della confezione

1 20 V / 4 Ah Battery
1 Set di istruzioni per l'uso

Dati tecnici

Batteria: PAP 20 B3

Tip: IONI DI LITIO

Tensione nominale: max. 20V = -

Capacità: 4,0Ah

Celle:10

Valore di energia: 80 Wh

Temperatura

ambientale

consigliata:max.45°C

Durante la carica: Da +4 a +40°C

Durante il

funzionamento: Da +4 a +40°C

Durante la

conservazione: Da +20 a +26°C

Per caricare la batteria ricaricabile,

utilizzare solo i caricatori dellaserie

Parkside X 20 V TEAM.

Tempo di ricarica per la batteria PAP 20 B3:

Caricatore	PLG 20 C1 PLG 20 A4	120 minuti
	PLG 20 C3 PLG 20 A3 PDSLG 20 A1	60 minuti
	Smart PLGS 2012 A1	42 minuti modalità di carica rapida) 240 minuti (modalità di carica ECO)

NOTA: il tempo di ricarica reale cui differire leggermente dai valori sopra riportati in base alla temperatura ambientale e alle condizioni del gruppo batteria. Le informazioni sono soggetti a modificheenza preavviso.

I clienti possono ordinare caricatori e batterie di ricambio compatibili nello shop online di Lidl, per i seguenti paesi:

Germania (lidl.de), Francia (lidl.fr), Belgio (lidl.be), Repubblica Ceca (lidl.cz), Olanda (lidl.nl), Polonia (lidl.pl), Repubblica Slovakca (lidl.sk), Spagna (lidl.es)

I clienti degli altri paesi posso sono ordinare su www.optimex-shop.com.

Avverenze di sicurezza generali

AVVERTENZA! Leggere tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza di tutte le avvertenze e le istruzioni, si potrebbero verificare scosse elettriche, incendi e/o lesioni gravi.

SALVARE TUTTE LE AVVERTENZE E LE ISTRUZIONI PER RIFERIMENTO FUTURO.

a) Ricaricare esclusivamente con il caricabatterie specificato dal produttore. Un caricatore adeguato per un tipo di batteria ricaricabile potrebbe causare rischio di incendi

seutilizzato con un'altra batteriaricaricabile.

b) Utilizzare gli elettroutensili solo con una batteria ricaricabile specifica. L'uso di un'altra batteria ricaricabile potrebbe causare lesioni e incendi.
c) Quando la batteria ricaricabile non è in uso, tenerla lontano da altri oggetti metallici, graffette, monetete, chiavi, chiodi, viti o altri piccoli oggetti metallici, che possono collegare un terminale ad un altro. Il cortocircuito dei terminali della batteria potrebbe causare usioni o incendi.
d) In condizioni di uso non corretto, potrebbe fuoriuscire liquido alla batteria ricaricabile; evitare il contatto. In caso di contatto accidentale, sciacquare con acqua. In caso di contatto con gli occhi, consultare un medico. Il liquido fuoriuscito alla batteria potrebbe causare irritazioni o usioni.

ATTENZIONE! RISCHIO DIESPLOSIONE!

Non caricare mai batterie non ricaricabili!

Proteggere la batteria ricaricabile dal calore, ad esempio dall'esposizione continua alla luce solare, al fuoco, all'acqua e all'umidità.

Si potrebbe verificare il rischio di esplosione.

e) Non utilizzato una batteria ricaricabile per un utensile danneggiato o modificato. Le batterie danneggiate o modificate possono presentare comportamenti imprevedibili con seguente incendi, esplosioni o rischi di lesioni.

f) Non esporre una batteria ricaricabile o un utensile a fuoco o temperatura eccessiva.

L'esposizione al fuoco o a temperature superiori a 130^ C potrebbe provocare esplosioni.

g) Osservare tutte le istruzioni di carica e non caricare la batteria ricaricabile o l'utensile或者其他 l'intervallo di temperatura specificato nelle istruzioni. La carica impropriaria o a temperature或者其他 l'intervallo specificato potrebber danneggiare la batteria e augmentare il rischio di incendi.
h) É necessario osservare le istruzioni di sicurezza dei caricatori compatibili.

Assistenza

a) La manutenzione dell'apparecchio deve essere eseguita da personale qualificato utilizzando solo pezzi di ricambio identici. Ciò consente il mantenimento della sicurezza dell'elettroutensile.
b) Non eseguire mai la manutenzione di batterie danneggiate. La manutenzione dei pacchi batteria deve essere eseguita solo dal produttore o dai fornitori di servizi autorizzati.

Uso

Carica della batteria ricaricabi

NOTA: La batteria ricaricabile 2 più essere caricata in qualsiasi momento allaenza ridurne la durata. L'interruzione del processo di carica non danneggia la batteria ricaricabile 2.

Caricare la batteria ricarica 2 prima dell'uso quando è a un livello di carica medio o basso.
I LED di controllo della carica (rosso 7 e verde 8) indicano lo stato del caricatore 6 (non incluso) e della batteria ricaricabile 2.
Inserire la batteria ricarica 2 nel caricatore 6 (non incluso).
Collegare la spina di alimentazio5 ad una presa di corrente.
- Quando la batteria ricaricab 2 è completamente carica: Rimuovere la batteria ricaricabile dal caricatore 6 (non incluso). Scollegare la spina di alimentazione 5 alla presa di corrente.

Stato del LED

LED grosso acceso La batteria ricaricabile si sta caricando.
LED verde accesso La batteria ricaricabile è completamente carica.
LED verde e rosso lampeggianti La batteria ricaricabile è difettosa.
LED grosso lampeggiante La batteria ricaricabile è troppo fredda o calda.
LED verde accesso (senza batteria ricaricabile) Il caricatore è pronto per l'uso.

Controllo del livello di carica della batteria ricaricabile

Premere il tasto 4 per controllare lo stato della batteria ricaricabile 2. Lo stato/la carica residua vengono visualizzati sul LED del livello di carica 3 come segue:

• Rosso/arancione/verde = carica massima
• Rosso/arancione = carica media
• Rosso = carica bassa

Rimozione/insertimento dell. batteria ricaricabile

Inserire la batteria ricaricabile 2 solo quando lo strumento a batteria è primo per l'uso. Rischio di lesioni!

1. Per inserire la batteria ricaricabile 2, posizionaria sulla guida e spingerla nell'apparecchio. Scatta in modo udibile.
2. Per rimuovere la batteria ricaricabile 2 dall'apparecchio, premere il tasting di rilascio della batteria ricaricabile 1 ed estrarre la batteria ricaricabile 2.

Manutenza e conservazione

• Conservare la batteria ricaricabile 2 solo parzialmente carica. La batteria ricaricabile 2 deve essere caricata al 40 - 60% (LED grosso e arancione nell'indicatore di carica 3 accesi) prima della conservazione per periodi prolongati.

Controllare la carica della batteria ricaricabile 2 circa agli 3 mesi

quando si conserva per periodi prolongati. Ricaricare, se necessario.

Pulizia

Eliminare polvere e detriti dallo sfiato del caricatore e dai contatti elettrici utilizzando una spazzola morbida.
Non utilizzato mai solventi infiammabili o combustibili intorno a batterie, caricatore o utensili.

Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il ricicchio.

Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numero (b) con il seguente significato: 1-7: plastiche / 20-22: carta e cartone / 80-98: materiali compositi.

Prodotto:

Il prodotto, i loro accessori e i materiali di imballaggio sono riciclabili e soggetti alla responsabilità estesa del produttore. Per un migliorare trattamento dei rifiuti, smaltirli separatamente seguendo i diversi symboli della raccolta differenziate. Il logo Triman è valido solamente per la Francia.

E' possibile informarsi circa le possibilità di smaltimento del prodotto usato presso l'amministrazione comunale o città.

Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provedere.invoke al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di aperture.

Le batterie / Gli accumulatori difettosi o usati devono essere riciclati. Smaltire le batterie / gli accumulatori e / o il prodotto presso i punti di raccolta indicati.

Uno smaltimento scorretto delle batterie / gli accumulatori procura danni all'ambiente!

Estrarre le batterie / il sacchetto batteria dal prodotto prima dello smaltimento.

È vietato smaltire le batterie / gli accumulatori con i rifiuti domestici.
Possono contentere metalli pesanti nocivi

e sono soggetti a smaltimento come rifiuti speciali. I symboli chimici dei metalli pesanti sono i seguenti: Cd = cadmio, Hg = mercurio, Pb = piombo.

Consegnare, pertanto, le batterie / gli accumulatori ESAusti presso un punto di raccolta comunale.

Garanzia

Il prodotto è stato fabbricato
accuratamente secondo severe
direttive di qualità ed è stato controlatomo
meticolosamente prima della consegna.
In caso di difetti di materiale o
fabbricazione l'acquirente può far valere
diritti legali nei confronti del venditore.
La nostra garanzia sotto riportata non
costituisce alcun limite ai diritti legali
dell'acquirente.

Questo prodotto è garantito per 3 anni con decorrenda alla data di acquirevo. La garanzia decorre alla data d'acquirevo. Conservare lo scontrino originale in unippo sicuro perchéQuesto documento

viene richiesto come prova dell'avvenuto acquisto.

Tutti i danni o difetti presenti più al momento dell'acquisto devono essere comunicati subito dopo l'apertura della confezione.

Se entro 3 anni alla data di acquisto di quello prodotto si rileva un difetto di materiale o di fabbricazione, nei procederemo, a nostra discrezione, alla riparazione o sostituzione gratuite del prodotto o al rimborso del prezzo di acquisto. Un eventuale intervento in garanzia non prolunga né rinnova il periodo di garanzia stesso. Ciò valeanche per le parti sostituite e riparate.

Questa garanzia decade in caso di danneggiamento oppure uso o manutenzione improperi del prodotto.

La prestazione in garanzia vale per difetti del materiale o di fabbricazione.

Gestione dei casi in garanzi

Perernetterci di risolverere rapidamente il vosto problema, procedete nel seguente modo:

per tutte le richieste conservare lo scontrino e il codice articolo (ad es. IAN 505127_2501) a prova dell'avvenuto acquisto.

Il codice articolo si trovava nell'etichetta del prodotto, come incisione sul prodotto, nella pagina del titolo di queste istruzioni (in basso a sinistra) oppure nell'adesivo apposto sul retro o sul lato inferiore del prodotto.

In caso di errori di funzionamento o altri difetti contattare innanzitutto il seguente servizio di assistenza Telefonicamente o per e-mail.

Potete inviare Gratisamente all'indirizzo dell'assistenza che vi è stato fornito un eventuale prodotto difettoso, allegando la ricevuta d'acquisto (scontrino),

la descrizione del tipo di difetto e l'indicazione di quando si è verificato.

Su parkside-diy.com potete visionare e scaricare quello e multi altri manuali.

Con questo codice QR accedete direttamente a parkside-diy.com.

Scegliete il vostro paese e cercate le istruzioni per l'usoattraverso la maschera di ricerca. Inserendo il codice articolo (IAN) 505127_2501 accedete alle istruzioni per l'uso relative al vostro articolo.
