GEBRUIKSAANWIJZING P56A02 Emos

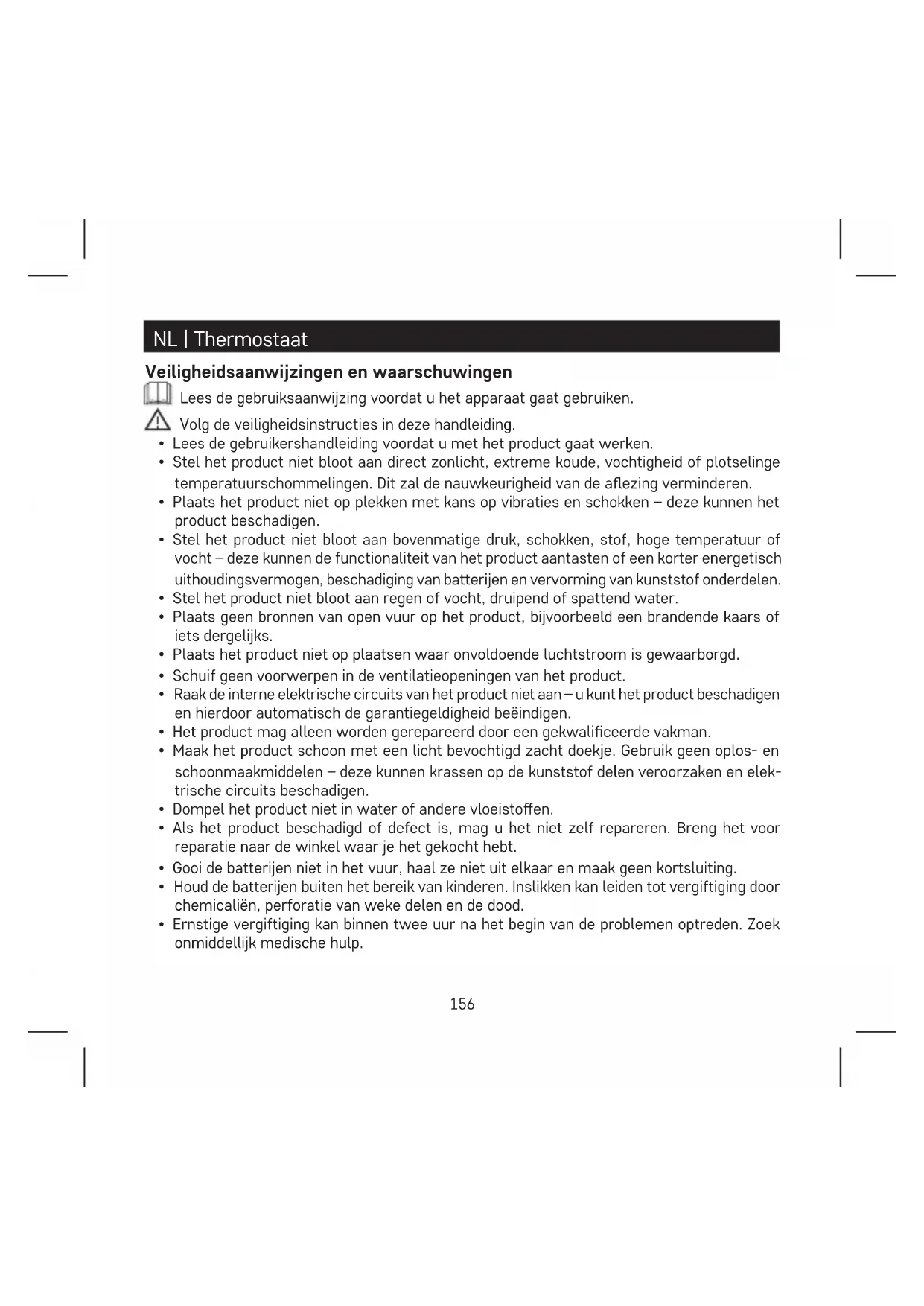

• riavviare il termostato156 NL | Thermostaat Veiligheidsaanwijzingen en waarschuwingen Lees de gebruiksaanwijzing voordat u het apparaat gaat gebruiken. Volg de veiligheidsinstructies in deze handleiding.

• Lees de gebruikershandleiding voordat u met het product gaat werken.

• Stel het product niet bloot aan direct zonlicht, extreme koude, vochtigheid of plotselinge temperatuurschommelingen. Dit zal de nauwkeurigheid van de aezing verminderen.

• Plaats het product niet op plekken met kans op vibraties en schokken – deze kunnen het product beschadigen.

• Stel het product niet bloot aan bovenmatige druk, schokken, stof, hoge temperatuur of vocht – deze kunnen de functionaliteit van het product aantasten of een korter energetisch uithoudingsvermogen, beschadiging van batterijen en vervorming van kunststof onderdelen.

• Stel het product niet bloot aan regen of vocht, druipend of spattend water.

• Plaats geen bronnen van open vuur op het product, bijvoorbeeld een brandende kaars of iets dergelijks.

• Plaats het product niet op plaatsen waar onvoldoende luchtstroom is gewaarborgd.

• Schuif geen voorwerpen in de ventilatieopeningen van het product.

• Raak de interne elektrische circuits van het product niet aan – u kunt het product beschadigen en hierdoor automatisch de garantiegeldigheid beëindigen.

• Het product mag alleen worden gerepareerd door een gekwaliceerde vakman.

• Maak het product schoon met een licht bevochtigd zacht doekje. Gebruik geen oplos- en schoonmaakmiddelen – deze kunnen krassen op de kunststof delen veroorzaken en elek- trische circuits beschadigen.

• Dompel het product niet in water of andere vloeistoen.

• Als het product beschadigd of defect is, mag u het niet zelf repareren. Breng het voor reparatie naar de winkel waar je het gekocht hebt.

• Gooi de batterijen niet in het vuur, haal ze niet uit elkaar en maak geen kortsluiting.

• Houd de batterijen buiten het bereik van kinderen. Inslikken kan leiden tot vergiftiging door chemicaliën, perforatie van weke delen en de dood.

• Ernstige vergiftiging kan binnen twee uur na het begin van de problemen optreden. Zoek onmiddellijk medische hulp.157

• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) die door een lichamelijk, zintuiglijk of geestelijk onvermogen of door een gebrek aan ervaring of kennis niet in staat zijn het apparaat veilig te gebruiken, tenzij zij onder toezicht staan of instructies hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen, dat zij niet met het apparaat spelen. Technische specicatie Schakelbelasting: max. 230 V AC; 8 A voor resistieve belasting; 2 A voor inductieve belasting Temperatuurmeting: 0 °C tot 40 °C met resolutie van 0,1 °C; nauwkeurigheid ±1 °C bij 20 °C Temperatuurinstelling: 7 °C tot 30 °C in stappen van 0,2 °C Spreiding van de ingestelde temperatuur: 0,1 °C, 0,2 °C, 0,5 °C, 1,0 °C Voeding: 2× 1,5 V batterij type AA (LR06) Toebehoren: schroeven 2 stuks, pluggen 2 stuks Afmetingen en gewicht: 98 × 35 × 98 mm Beschrijving van de thermostaat (zie afb. 1) 1 – dag van de week 2 – weergave uren 3 – handmatige bediening 4 – indicatie batterijstatus 5 – comfortmodus (comforttemperatuur) 6 – economische modus (ekonomische temperatuur) 7 – voorkeuze van programma‘s en graek van het temperatuurverloop gedurende de dag 8 – ingestelde temperatuur 9 – „OMHOOG“ knop 10 – „OMLAAG“ knop 11 – actuele kamertemperatuur 12 – antivriesmodus 13 – bedieningsicoon (inschakelen) 14 – toets voor tijdinstelling 15 – toets voor instelling van comfort- en economische temperatuur 16 – toets voor programma-instelling 17 – toets voor omschakeling naar comfort-/economische modus 18 – batterijvak 19 – aansluitcontacten158 INSTALLATIE Waarschuwing: Alvorens het toestel eerste keer te gebruiken lees aandachtig deze bedieningshandleiding voor de thermostaat, maar ook voor de ketel en de klimaatregelingsapparatuur. De installatie mag worden uitgevoerd alleen door bevoegde personen! Neem bij de installatie de voorgeschreven normen in acht. Voordat u de thermostaat vervangt, koppelt u het verwarmingssysteem los van de hoofdstroom- bron in uw woning. Dit voorkomt mogelijke elektrische schokken. Montage van de thermostaat

1. Verwijder de achterkant van het thermostaatdeksel (zie afb. 2).

2. Markeer de posities van de gaten.

3. Boor twee gaten, steek de plastic deuvels er voorzichtig in en bevestig de achterkant van

het thermostaatdeksel met twee schroeven.

4. Sluit de draden aan op de gemarkeerde klemmen volgens het aansluitschema dat zich

onder de afdekking bevindt.

5. Voltooi de installatie door de thermostaat te monteren op de bevestigde achterkant van

het deksel. Het plaatsen van de thermostaat De plaats van de thermostaat is van grote invloed op de werking ervan. Kies een plek, waar gezinsleden het vaakst verblijven, bij voorkeur aan een binnenmuur waar de lucht vrij kan circuleren en waar direct zonlicht de kamer niet bereikt. Plaats de thermostaat niet in de buurt van warmtebronnen (tv‘s, radiatoren, koelkasten) of in de buurt van deuren. Als u deze aanbevelingen niet opvolgt, zal de kamer niet goed op temperatuur blijven. Aansluitschema (zie g. 3) NO – normaal geopend contact COM – schakelcontact NC – normaal gesloten contact OT – OpenTherm connection Schema van de spanningsaansluiting op de ketel met „NO“-uitgang: (zie g. 4)

• Als u een koelapparaat op de thermostaat aansluit, sluit u de fasedraad „L“ aan op de klem“NC“. Schema van de spanningsvrije aansluiting op een ketel met “NO”-uitgang: (zie g. 5)159 BASISINSTELLING Keuze van het verwarmings-/koelsysteem (zie g. 6)

1. Verwijder de achterkap van de thermostaat – op de printplaat bevinden zich 3 DIP-scha-

kelaars (zie g. 3). Deze 3 schakelaars worden gebruikt voor de instelling van de temperatuurspreiding en de omschakeling van het verwarmings-/koelsysteem.

2. Stel de DIP-schakelaar (stand 3) in afhankelijk van uw keuze voor het verwarmings- of

koelsysteem (zie g. 7). Keuze van de temperatuurspreiding Spreiding (hysterese) is het temperatuurverschil tussen de temperatuur bij inschakeling en uitschakeling. Als u de temperatuur in het verwarmingssysteem bijvoorbeeld instelt op 20 °C en de spreiding op 0,2 °C, zal de thermostaat beginnen te werken wanneer de kamertemperatuur daalt tot 19,8 °C en uitschakelen wanneer de temperatuur 20,2 °C bereikt. Stel de DIP-schakelaars (positie 1 en 2) in volgens uw keuze voor de temperatuurspreiding (zie g. 8). INBEDRIJFSTELLING Opmerking: Onthoud dat de eerste keer dat u op een knop drukt, de achtergrondverlich- ting van het display wordt geactiveerd, en dat u met de volgende keer drukken waarden/ functies instelt. Installatie van de batterijen Verwijder de voorkant van de thermostaat en plaats 2× 1,5 V AA batterijen. Gebruik geen 1,2 V oplaadbare batterijen. Zodra de batterijen zijn geplaatst, begint de thermostaat te werken en wordt het display geactiveerd. Indien de thermostaat niet correct werkt, controleer dan de polariteit van de batterijen of of de batterijen niet leeg zijn. Batterijen vervangen Indien het icoontje op het display verschijnt, betekent dit dat de batterijen een te lage spanning hebben en moeten worden vervangen. Instelling van de dag/tijd Druk op de toets , het cijfer van de dag begint te knipperen (1 = maandag tot 7 = zondag).160 Stel met de toetsen + en – (door de toetsen ingedrukt te houden gaat het sneller) de huidige dag in en druk op

Stel de uren in, druk nogmaals op en stel de minuten in. Bevestig door op de toets te drukken of wacht 15 seconden, waarna de gegevens automa- tisch worden opgeslagen. Achtergrondverlichting display Druk op een toets en het display licht op voor 10 seconden. Temperatuurinstelling

1. Druk op de toets om naar de modus voor het instellen van de temperatuur te gaan, de

temperatuurwaarde gaat knipperen.

2. Druk herhaaldelijk op de toets

om te schakelen tussen de instelling voor de econo- mische temperatuur (icoon ) en de comforttemperatuur (icoon ).

3. Stel met de toets of beide temperaturen in stappen van 0,2 °C in.

4. Sla de instellingen op met de toets

Indien er gedurende 10 seconden geen toets wordt ingedrukt, wordt de instellingsmodus automatisch beëindigd. De vooraf ingestelde comforttemperatuur is 21 °C voor het verwarmingssysteem en 23 °C voor de koeling, de vooraf ingestelde economische temperatuur is 18 °C voor het verwarmingssysteem en 26 °C voor de koeling. De waarden kunnen naar wens worden ingesteld. Programma-instelling Keuze van de week/dag

1. Druk op de toets “P” en de dagindicator gaat knipperen.

2. Selecteer de dag die u wilt programmeren door herhaaldelijk op de knoppen + of – te drukken.

U kunt het volgende programmeren: individuele dagen / werkweek (1, 2, 3, 4, 5) / weekend (6,

7) / hele week (1, 2, 3, 4, 5, 6, 7).

Nadat u de dag hebt geselecteerd, ga verder met het selecteren van het vooraf ingestelde programma. Keuze van het vooraf ingestelde programma Druk nogmaals op de toets “P” om het voorgeprogrammeerde programma te kiezen.161 Kies met de toetsen + of – een van de programma‘s P1–P6. Deze programma‘s zijn in de fabriek ingesteld (kunnen niet door de gebruiker worden aangepast) en de proelen ervan worden weergegeven in de guur. Door nogmaals op de toets “P” te drukken, bevestigt u het geselecteerde programma voor de betreende dag/week en verlaat u de instellingen. Programmanummer Programmaproel van 24 uur, resolutie 1 uur Programma 1: Comforttemperatuur gedurende de hele dag Programma 2: Spaartemperatuur gedurende de hele dag Programma 3: Combinatie van comfort en spaartemperatuur Programma 4: Combinatie van comfort en spaartemperatuur Programma 5: Combinatie van comfort en spaartemperatuur Programma 6: Combinatie van comfort en spaartemperatuur Programma 7: Voor de gebruiker Programma 8: Voor de gebruiker De donkere vakjes geven de comfortstand aan, anders is spaarstand ingesteld

Programma 9: Voor de gebruiker162 Gebruikersinstellingen van het programma

1. Indien bij de programmakeuze een door de gebruiker instelbaar programma (P7, P8, P9) is

geselecteerd, druk dan op de toets “P” om over te gaan naar de instelling van de tempe- ratuurmodus voor de geselecteerde tijd.

2. Druk herhaaldelijk op de toets + of – om de uurstand te kiezen wat wordt aangegeven door

het knipperen van het icoontje

Kies met de toets de gewenste modus voor het betreende uur: comfort of ener- giebesparing.

3. Nadat u het proel voor de hele dag hebt ingesteld, druk op de toets “P” om het geselecteerde

programma te bevestigen en de instellingen te verlaten. Tijdelijke wijziging van het ingestelde programma In de normale modus voor temperatuurregeling volgens het geselecteerde programma kun je met een druk op de toets de huidige modusinstelling overschakelen naar de comfort- of spaarstand. Bij een dergelijke wijziging van het geselecteerde programma wordt samen met het icoon van de geselecteerde bedieningsmodus ook het icoon weergegeven. Deze instelling wordt automatisch onderbroken door de volgende temperatuurverandering in het programma. Tijdelijke wijziging van de temperatuurinstelling In de normale modus voor temperatuurregeling met het geselecteerde programma kan de huidige temperatuurinstelling worden gewijzigd door op de toets + of – te drukken. Bij een tem- peratuurwijziging wordt de nieuw ingestelde temperatuur weergegeven met het icoon , de iconen en worden niet weergegeven. Door op een willekeurige toets (behalve de toetsen + of -) te drukken, wordt de modus voor het instellen van de temperatuur beëindigd. Indien er gedurende 10 seconden geen toets wordt ingedrukt, wordt de instellingsmodus automatisch beëindigd. Deze instelling wordt automatisch onderbroken door de volgende temperatuurver- andering in het programma. Opmerking: Indien u de handmatige temperatuurregeling voor langere tijd wenst te gebruiken, raden wij u aan dit in programma nr. 1 of 2 te doen. Kalibratie van de kamertemperatuur Houd de toets “P” lang ingedrukt, op het display verschijnt “CAL” en de ingestelde waarde knippert. Druk herhaaldelijk op de toets + of – om de waarde aan te passen (-3,0 °C tot 3,0 °C, in stappen van 0,5 °C).163 Druk op de toets “P” om de instelling te bevestigen. Kalibratie van de kamertemperatuur wordt gebruikt als de thermostaat bijvoorbeeld 21 °C aan- geeft, maar u wilt dat hij 20 °C aangeeft. In dit geval wordt de kalibratiewaarde ingesteld op -1 °C. Instellingen voor geluidsreactie van toetsen Houd de knop “P” lang ingedrukt en druk er vervolgens nogmaals kort op. Op het display verschijnt “bEEP”. Druk herhaaldelijk op de toets + of – om: Pieptoon van de toetsen inschakelen – ON Pieptoon van de toetsen uitschakelen – OFF Reset van de thermostaat Houd de knop “P” lang ingedrukt en druk er vervolgens nogmaals 2 keer kort op. Op het display verschijnt “rESE”. Druk 2 keer op de toets om de fabrieksinstellingen te herstellen. Antivriesmodus;

1. Druk tegelijkertijd ongeveer 5 seconden op de toetsen + en – om de antivriesmodus te activeren

(alleen voor de verwarmingsmodus). De iconen en verschijnen op het display, de iconen en worden niet weergegeven.

2. De vooraf ingestelde temperatuur voor deze modus is 7 °C.

3. Door op een willekeurige toets te drukken, wordt de antivriesmodus beëindigd.

Vergrendeling van de toetsen Druk tegelijkertijd op de toetsen en + gedurende ongeveer 5 seconden. Alle toetsen worden vergrendeld, LOC knippert op het thermostaatdisplay linksboven. Om de vergrendeling uit te schakelen, druk opnieuw tegelijkertijd op de knoppen en gedurende ongeveer 5 seconden. UNLO knippert. Instelling van de OpenTherm-parameters Alleen van toepassing in de verwarmingsmodus.

lang ingedrukt om naar de instellingen voor OpenTherm te gaan. In de linkerhoek van het display verschijnt “01” en in het midden wordt de watertemperatuur in de OpenTherm-ketel weergegeven (als de thermostaat deze temperatuur niet bereikt, wordt “---” weergegeven).164

, in de linkerhoek van het display verschijnt “02” en in het midden wordt de temperatuur van het water weergegeven dat terugkeert naar de ketel (als de thermostaat deze temperatuur niet bereikt, wordt “---” weergegeven).

, in de linkerhoek van het display verschijnt “03” en in het midden wordt de temperatuur van het warme water weergegeven (als de thermostaat deze temperatuur niet bereikt, wordt “---” weergegeven).

te drukken, gaat u naar de instellingen voor het schakelen van de gewenste grenswaarde. In de linkerhoek van het display verschijnt “04” en in het midden knippert “OFF” (uit). Gebruik de toetsen + en - om de instelling ON/OFF (aan/uit) te selecteren.

5. Indien u in de vorige stap ON (AAN) hebt geselecteerd, kunt u door op de toets

te drukken de instelling voor de maximale waarde van de grensregeling selecteren. In de linkerhoek van het display verschijnt “05” en in het midden wordt de temperatuur weergegeven, die u met + en - kunt instellen (30 tot 80 °C in stappen van 1 °C).

te drukken, gaat u naar de instellingen voor het inschakelen van het warm water. In de linkerhoek van het display verschijnt “06” en in het midden knippert “OFF” (uit). Gebruik de toetsen + en - om de instelling ON/OFF (aan/uit) te selecteren.

7. Indien u in de vorige stap ON (aan) hebt geselecteerd, kunt u door op de toets

te drukken de instellingen voor de temperatuur van het warme water openen. In de linkerhoek van het display verschijnt “07” en in het midden wordt de temperatuur weergegeven, die u met + en - kunt instellen (25 tot 65 °C in stappen van 1 °C).

8. Met een druk op de toets gaat u naar de instellingen voor de schakeling van de bediening. In

de linkerhoek van het display verschijnt “08” en in het midden knippert “ON” (aan). Gebruik de toetsen + en - om de instelling ON/OFF (aan/uit) te selecteren.

9. Druk op de toets “P” om de instelling te bevestigen.

Foutmelding OpenTherm Indien er een fout optreedt in de OpenTherm-ketel, wordt de foutcode “Exxx” weergegeven, waarbij “xxx” een getal tussen 0 en 255 is. Batterijen vervangen Indien het icoontje op het display verschijnt, betekent dit dat de batterijen een te lage spanning hebben en moeten worden vervangen.165 Problemen oplossen FAQ De thermostaat functioneert niet

• controleer of de batterijen niet leeg zijn en vervang ze indien nodig door nieuwe.

• controleer of alle kabels correct zijn aangesloten en niet beschadigd zijn.

• controleer of de OpenTherm-instellingen op beide apparaten correct zijn gecongureerd.

• controleer of de gewenste temperatuur correct is ingesteld op de thermostaat. Indien de ingestelde temperatuur op de thermostaat lager is dan de huidige temperatuur in de ruimte, worden de ketel of de verwarming niet ingeschakeld.

• controleer of de instelling voor de modus Verwarming/Koeling correct is.
