LIETOŠANAS INSTRUKCIJA P56A02 Emos

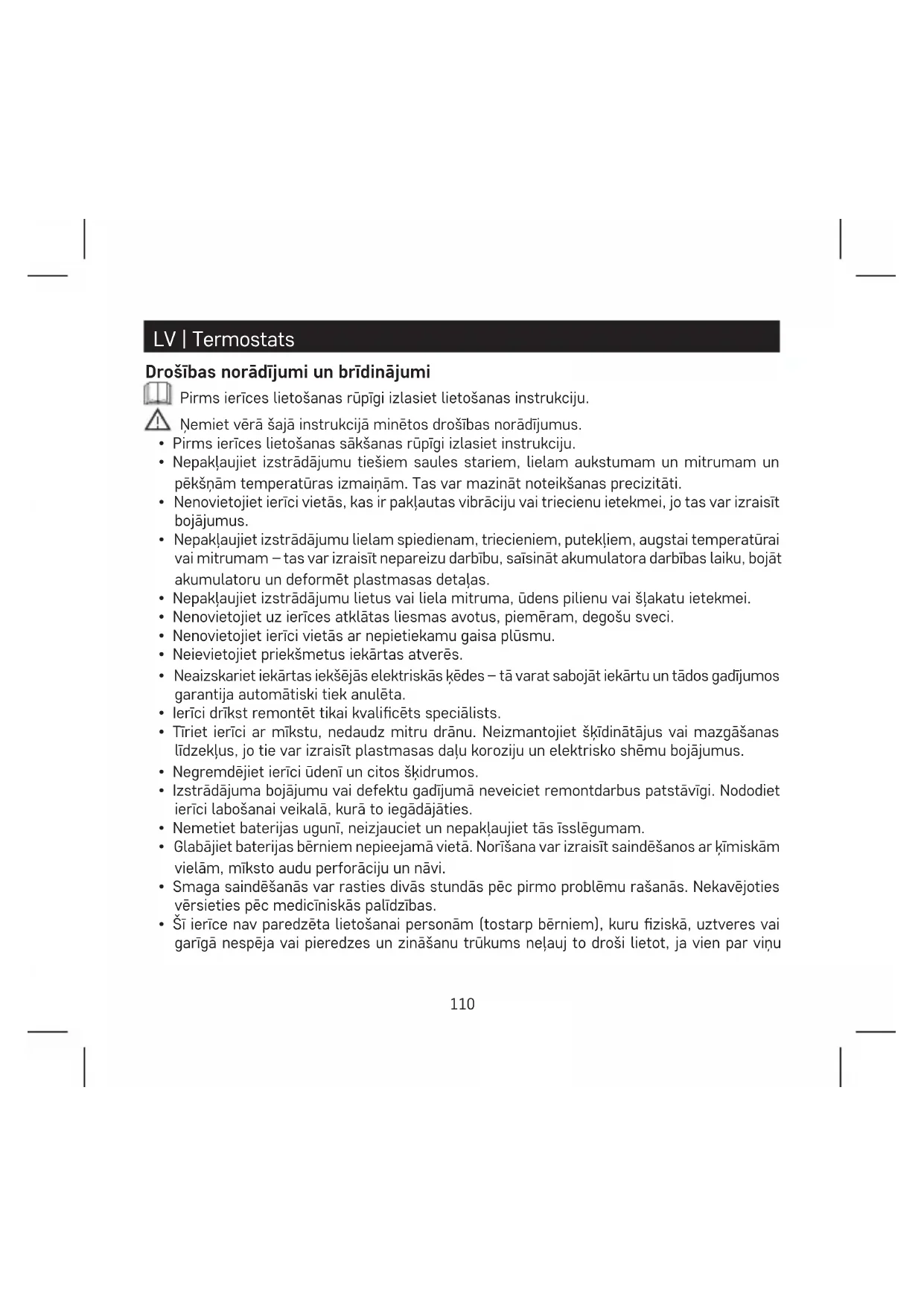

Drošības norādījumi un brīdinājumi

Pirms ierīces lietošanas rūpīgi izlasiet lietošanas instrukciju.

Nemiet vērā šajā instrukcijā minētos drošības norādījumus.

• Pirms ierīces lietošanas sākšanas rūpīgi izlasiet instrukciju.
• Nepakļaujiet izstrādājumu tiešiem saules stariem, lielam aukstumam un mitrumam un pēkšņām temperatūras izmainām. Tas var mazināt noteikšanas precizitāti.
• Nenovietojiet ierīci vietās, kas ir pakļautas vibrāciju vai triecienu ietekmei, jo tas var izraisīt bojājumus.
• Nepakļaujiet izstrādājumu lielam spiedienam, triecieniem, putekļiem, augstai temperatūrai vai mitrumam – tas var izraisīt nepareizu darbību, saīsināt akumulatora darbības laiku, bojāt akumulatoru un deformēt plastmasas detalas.
• Nepakłaujiet izstrādājumu lietus vai liela mitruma, ūdens pilienu vai šlakatu ietekmei.
• Nenovietojiet uz ierīces atklātas liesmas avotus, piemēram, degošu sveci.
• Nenovietojiet ierīci vietās ar nepietiekamu gaisa plūsmu.
• Neievietojiet priekšmetus iekārtas atverēs.
• Neaizskariet iekārtas iekšējās elektriskās kēdes – tā varat sabojāt iekārtu un tādos gadījumos garantija automātiski tiek anulēta.
• lerīci drīkst remontēt tikai kvalificēts speciālists.
• Tiriet ierīci ar mīkstu, nedaudz mitru drānu. Neizmantojiet škīdinātājus vai mazgāšanas līdzekļus, jo tie var izraisīt plastmasas daļu koroziju un elektrisko shēmu bojājumus.
• Negremdējiet ierīci ūdenī un citos šķidrumos.
• Izstrādājuma bojājumu vai defektu gadījumā neveiciet remontdarbus patstāvīgi. Nododiet ierīci labošanai veikalā, kurā to iegādājāties.
• Nemetiet baterijas ugunī, neizjauciet un nepakļaujiet tās īsslēgumam.
• Glabājiet baterijas bērniem nepieejamā vietā. Norīšana var izraisīt saindēšanos ar kīmiskām vielām, mīksto audu perforāciju un nāvi.
• Smaga saindēšanās var rasties divās stundās pēc pirmo problēmu rašanās. Nekavējoties vērsieties pēc medicīniskās palīdzības.
• Šī ierīce nav paredzēta lietošanai personām (tostarp bērniem), kuru fiziskā, uztveres vai garīgā nespēja vai pieredzes un zināšanu trūkums neļauj to droši lietot, ja vien par viņu

drošību atbildīgā persona tos neuzrauga vai neinstruē par ierīces lietošanu. Bērni vienmēr ir jāuzrauga, lai nodrošinātu, ka viņi nerotalājas ar ierīci.

Tehniskā specifikācija

Pārslēdzamā slodze: maks. 230 V mainstrāva; 8 A rezistīvajai slodzei; 2 A induktīvajai slodzei

Temperatūras mērījumi: 0 °C līdz 40 °C ar 0,1 °C izšķirtspēju; precizitāte ± 1 °C 20 °C temperatūrā

Temperatūras iestatīšana: 7 °C līdz 30 °C, solis 0,2 °C

Temperatūras starpības iestatijums: 0,1 °C, 0,2 °C, 0,5 °C, 1,0 °C

Strāvas padeve: divas 1,5 V AA tipa (LR06) baterijas

Piederumi: divas skrūves, divas sienas tapas

lzmēri un svars: 98 × 35 × 98 mm

Termostata apraksts (skatiet 1. attēlu)

1 - nedēlas diena
2 – pulkstenis
3 - manuālā vadība
4 - akumulatora statusa indikators
5 – komforta režīms (komforta temperatūra)
6 – ekonomiskais režīms (ekonomiskā temperatūra)
7 – iepriekš iestatītās programmas un dienas temperatūras tabula
8 – iestatītā temperatūra
9 – poga UP (Augšup)
10 – poga DOWN (Lejup)
11 – pašreizējā telpas temperatūra
12 – zemas temperatūras aizsardzības režīms
13 – darbības ikona (aktivizēšana)
14 – laika iestatīšanas poga
15 – komforta un ekonomiskās temperatūras iestatīšanas poga
16 – programmas iestatīšanas poga
17 – komforta/ekonomiskā režīma pārslēgšanas poga
18 – bateriju nodalījums
19 – savienojuma pieslēgvetas

UZSTĀDĪŠANA

Bridinajums!

Pirms pirmās lietošanas reizes rūpīgi izlasiet termostata, kā arī boilera vai gaisa kondicionēšanas iekārtas lietošanas rokasgrāmatu.

Uzstādīšanu drīkst veikt tikai kvalificēts speciālists!

Uzstādīšanas laikā ievērojiet piemērojamos standartus.

Pirms termostata maiņas atvienojiet apkures sistēmu no mājokļa elektrotīkla. Tas nepieļaus iespējamas elektriskās strāvas izraisītas traumas.

Termostata uzstādīšana

1. Nonemiet termostata aizmugurējo vāciņu (skatiet 2. attēlu).
2. Atzīmējiet urbumu vietas.
3. Izurbiet divus caurumus, uzmanīgi ievietojiet tajos plastmasas sienas tapas un ar divām skrūvēm piestipriniet aizmugurējo termostata vāciņu.
4. Pievienojiet vadus markētajām spailēm saskaṇā ar elektroinstalācijas shēmu, kas atrodas zem vāka.
5. Pabeidziet uzstādīšanu, uzliekot termostatu uz piestiprinātā aizmugurējā vāciņa.

Termostata novietojums

Termostata novietojums būtiski ietekmē tā darbību.

Izvēlieties vietu, kur ģimenes locekļi pavada lielāko daļu laika, vēlams iekšējās sienas tuvumā, kur gaiss brīvi cirkulē, bez tiešas saulesgaismas.

Nenovietojiet termostatu siltuma avotu (piemēram, televizoru, radiatoru, ledusskapju) vai durvju tuvumā.

Šo ieteikumu neievērošana traucēs pareizu telpas temperatūras kontroli.

Elektroinstalācijas shēma (skatiet 3. attēlu)

NO – saslēdzējkontakts

COM – slēdža kontakts

NC – atslēdzējkontakts

OT - "OpenTherm" savienojums

Barošanas pieslēguma shēma boileram ar “NO” kontaktu (skatiet 4. attēlu)

* Pieslēdzot dzesēšanas ierīci pie termostata, pievienojiet “L” fāzes vadu pie “NC” spailes.

Bezsprieguma pieslēguma shēma boileram ar "NO" kontaktu (skatiet 5. attēlu)

PAMATA IESTATĪJUMI

Apkures/dzesēšanas sistēmas izvēle (skatiet 6. attēlu)

1. Nonemiet termostata aizmugurējo vāku – iekšpusē uzdrukātajā shēmā ir trīs DIP slēdži (skatiet 3. attēlu).

Šie trīs slēdži tiek izmantoti, lai pielāgotu temperatūras starpību un pārslēgtu apkures/dzesēšanas sistēmu.

1. Iestatiet DIP slēdzi (3.pozīcija) atkarībā no izvēlētās apkures vai dzesēšanas sistēmas (skatiet 7. attēlu).

Temperatūras diferenciāla izvēlēšanās

Temperatūras diferenciālis (histerēze) ir starpība starp sistēmas ieslēgšanai un izslēgšanai nepieciešamo temperatūru. Ja, piemēram, sildīšanas režīmā temperatūra ir iestaṭita uz 20 °C un diferenciālis ir iestaṭīts uz 0,2 °C, termostats aktivizēs apkuri, tiklīdz telpas temperatūra pazemināsies līdz 19,8 °C, un izslēgs apkuri, kad temperatūra sasniegs 20,2 °C.

lestatiet DIP slēdžus (1. un 2. pozīcija) atkarībā no izvēlētā temperatūras diferenciāļa (skatiet 8. attēlu).

IERİCES LIETOŠANAS UZSÄKŠANA

Piezīme: Atcerieties, ka pirmā pogas nospiešana ieslēdz displeja apgaismojumu, nākamā nospiešana iestata vērtības/funkcijas.

Bateriju ievietošana

Nonemiet termostata priekšējo vāciņu un ievietojiet divas 1,5 V AA tipa sārma baterijas.

Neizmantojiet 1,2 V atkārtoti uzlādējamās baterijas.

levietojot baterijas, termostats ieslēdzas un ekrāns tiek aktivizēts.

Ja termostats nedarbojas pareizi, lūdzu, pārbaudiet bateriju polaritāti un to uzlādes līmeni.

Bateriju nomaina

Ja ekrānā tiek parādīts, ās nozīmē, ka bateriju energijas līmenis ir zems un tās ir jānomaina.

Dienas/laika iestatīšana

Nospiediet pogu. Dienes indikators (1 – pirmdiena līdz 7 – svētdiena) sāks mirgot.

Izmantojiet + un - taustiņu (pogas turēšana paātrina iestatīšanu), lai iestatītu pašreizējo dienu, un nospiediet ⏻.

Apstipriniet, nospiežot ⏻, vai pagaidiet 15 sekundes, lai iestatijums tiktu saglabāts automātiski.

Ekrāna apgaismojums

Nospiežot jebkuru taustiņu, ekrāns tiks izgaismots desmit sekundes.

Temperatūras iestatīšana

1. Nospiediet /, lai pārslēgtu uz temperatūras iestatīšanas režīmu. Sāks mirgot temperatūras vērtība.
2. Atkārtoti nospiediet pogu 🚙/℃, lai pārslēgtos starp temperatūras iestatīšanu ekonomiskajā (C ikona) un komforta režīmā (I kona).
3. Izmantojiet pogu +/- lai iestatītu abas temperatūras ar 0,2 °C soli.
4. Izmantojiet pogu √, lai saglabātu iestatījumu.

Ja desmit sekundes netiek nospiesta neviena poga, iestatīšanas režīms izslēdzas automatiski. lepriekš iestatītā komforta temperatūra ir 21 °C apkures sistēmai un 23 °C dzesēšanas sistēmai, iestatītā ekonomiskā temperatūra apkures sistēmai ir 18 °C, bet dzesēšanas sistēmai – 26 °C. Vērtības var mainīt pēc nepieciešamības.

Programmas iestatīšana

Nedēļas/dienas izvēle

1. Nospiediet pogu "P"; dienas indikators sāks mirgot.
2. Atkārtoti nospiediet pogu + vai -, lai izvēlētos vēlamo dienu.

Varat izvēlēties programmēt dienas atseviški/darba dienas (1, 2, 3, 4, 5)/nedēļas nogales (6, 7)/visu nedēļu (1, 2, 3, 4, 5, 6, 7).

Kad dienas ir izvēlētas, turpiniet, izvēloties iepriekš iestatītu programmu.

lepriekš iestatītas programmas izvēle

Vēlreiz nospiediet pogu "P", lai izvēlētos iepriekš iestatītu programmu.

Izmantojiet pogu + vai -, lai izvēlētos kādu no programmām: P1–P6. Šīs programmas ir rūpnīcas iestatījumi (tās nevar mainīt), un to profili ir parādīti attēlā.

Vēlreiz nospiediet pogu “P”, lai apstiprinātu izvēlēto programmu attiecīgajai dienai/nedēļai un izietu no iestatīšanas režīma.

Programmas numurs	Dienas programmas profils: 24 h; izškirtspēja: viena stunda
1. programmaKomforta temperatūra visu dienu
2. programmaEkonomiska temperatūra visu dienu
3. programmaKomforta temperatūras un ekonomiskās temperatūras kombinācija
4. programmaKomforta temperatūras un ekonomiskās temperatūras kombinācija
5. programmaKomforta temperatūras un ekonomiskās temperatūras kombinācija
6. programmaKomforta temperatūras un ekonomiskās temperatūras kombinācija
7. programma(individuāli pielāgota)
8. programma(individuāli pielāgota)
9. programma(individuāli pielāgota)

Tumšas līnijas nōrāda komforta režīma iestatījumus, citādi termostats tiek iestatīts ekonomiskajā režīmā 00 06.

Individuāli pielāgotas programmas iestatīšana

1. Ja programmas izvēles laikā izvēlaties pielāgotu programmu (P7, P8, P9), nospiediet pogu "P", lai pieklūtu izvēlētā perioda temperatūras režīma iestatījumiem.
2. Atkārtoti nospiediet pogu + vai -, lai izvēlētos stundu, ko norāda mirgojoša ikona

Nospiediet 📄/C, lai izvēlētos, vai sistēma šajā laikā būs iestatīta komforta vai ekonomiskajā režīmā.

1. Pēc tam, kad ir iestatīts profils visai dienai, nospiediet pogu "P", lai apstiprinātu izvēlēto programmu un izietu no iestatīšanas režīma.

Pagaidu iestatītās programmas īstermiņa maiņa

Standarta režimā, kur temperatūru regulē izvēlētā programma, varat nospiest 📄/ CPC pogu, lai uz laiku pārslēgtu pašreizējo režima iestatījumu uz komforta vai ekonomisku režimu.

Šādā veidā pārslēdzot izvēlēto programmu, , ikona tiek parādīta kopā ar izvēlētā vadības režīma ikonu.

Šis iestatijums tiks atcelts automātiski pēc nākamajām temperatūras izmaiņām programmā.

Pagaidu temperatūras iestatījumu maina

Standarta režimā, kur temperatūru regulē izvēlētā programma, varat nospiest pogu + vai -, lai atceltu pašreizējo temperatūras iestatījumu. Jauniestatītā temperatūra tiks parādīta kopā ar ikonu , ikonas un netiks parādītas. No temperatūras iestatīšanas režima var iziet, nospiežot jebkuru pogu (izņemot + vai -). Ja desmit sekundes netiek nospiesta neviena poga, iestatīšanas režīms izslēdzas automātiski. Šis iestatījums tiks atcelts automātiski pēc nākamajām temperatūras izmainām programmā.

Piezīme. Ja vēlaties manuāli mainīt temperatūru ilgāku laika periodu, iesakām to darīt programmā Nr. 1 vai 2.

Telpas temperatūras kalibrēšana

Turiet nospiestu "P" pogu. Ekrānā tiks parādīts CAL un mirgos temperatūras vērtība.

Vairākas reizes nospiediet + vai -, lai pielāgotu vērtību (-3,0 °C līdz 3,0 °C, solis 0,5 °C).

Nospiediet pogu "P", lai apstiprinātu iestatījumu.

Telpas temperatūras kalibrēšanu izmanto, piemēram, ja termostats rāda 21 °C, bet vēlaties, lai tas rādītu 20 °C. Tādā gadījumā kalibrēšanas vērtība ir jāiestata kā -1 °C.

Pogas skanas iestatīšana

llgi spiediet pogu "P", pēc tam vēlreiz īsi nospiediet pogu "P"; displejā tiks parādīts "bEEP".

Atkārtoti nospiediet pogu + vai -, lai:

aktivizētu pogu skaņu – ieslēgts;

deaktivizētu pogu skaņu – izslēgts.

Termostata atiestatīšana

Ilgi spiediet pogu “P”, pēc tam 2× vēlreiz īsi nospiediet pogu “P”; displejā tiks parādīts “rESE”.

Nospiediet pogu ⏻ divreiz; termostats atjaunos rūpnīcas iestatījumus.

Pretaizsalšanas režīms

1. Pretaizsalšanas režimu aktivizē, vienlaicīgi nospiežot un aptuveni piecas sekundes turot nospiestu + un - pogu (attiecas tikai uz apkures režimu).

Displejā tiks parādīti un jet un netiks rādīti.

1. Pretaizsalšanas režima noklusējuma temperatūra ir 7 °C.

2. Nospiežot jebkuru pogu, tiek atcelts pretaizsalšanas režīms.

Izvēlnes blokēšana

Vienlaikus turiet nospiestu um + pogu aptuveni piecas sekundes.

Visas pogas tiks blokētas un termostata ekrāna augšējā kreisajā pusē mirgos LOC.

Lai atblokētu termostatu, vēlreiz vienlaicīgi nospiediet un piecas sekundes turiet nospiestas

termostata pogas ⏻ un >; ekrānā mirgos UNLO.

"OpenTherm" parametru iestatīšana

Attiecas tikai uz apkures režimu.

1. Ilgi spiediet pogu / , lai pieklūtu “OpenTherm” parametriem. Displeja kreisajā stūrī izgaismosies “01” un centrā tiks parādīta ūdens temperatūra “OpenTherm” boilerā (ja termostats nesaņem temperatūras rādījumu, tā vietā tiek parādīts “--”).

2. Nospiediet pogu / . Displeja kreisajā stūrī tiks parādīts “02”, bet centrālajā daļā – ūdens temperatūra, kas atgriežas atpakal boilerā (ja termostats nesaņem temperatūras rādījumus, tā vietā tiks parādīts “--”).

3. Nospiediet pogu /. Displeja kreisajā stūrī izgaismosies "03" un centrā tiks parādīta karstā ūdens temperatūra (ja termostats nesaņem temperatūras rādījumu, tā vietā tiek parādīts "--").

4. Nospiežot pogu /, tiek atvērti temperatūras ierobežojumu maiņas iestatījumi. Displeja kreisajā stūrī izgaismosies “04” un displeja centrā sāks mirgot “OFF”. Izmantojiet + vai -, lai izvēlētos ON/OFF (leslēgts/lzslēgts).

5. Ja ar iepriekšējo darbību izvēlējāties “ON” (leslēgts), nospiežot / , tiek atvērti maksimālās temperatūras ierobežojumu maiņas iestatījumi. Kreisajā stūrī tiks parādīts “05”, bet centrā – temperatūra. Temperatūru var noregulēt ar + un - pogām (no 30 līdz 80 °C ar 1 °C soli).

6. Nospiežot pogu / tiek atvērti karstā ūdens pārslēgšanas iestatījumi. Displeja kreisajā stūrī izgaismosies “06” un centrā sāks mirgot “OFF”. Izmantojiet + vai -, lai izvēlētos ON/OFF (leslēgts/lzslēgts).

7. Ja ar iepriekšējo darbību izvēlējāties “ON” (leslēgts), nospiežot / , tiek atvērti karstā ūdens temperatūras iestatījumi. Kreisajā stūrī tiks parādīts “07”, bet centrā – temperatūra. Temperatūru var noregulēt ar + un - pogām (no 25 līdz 65 °C ar 1 °C soli).
8. Nospiežot tiek atvērti kontroles pārslēgšanas iestatījumi. Displeja kreisajā stūrī izgaismosies "08" un centrā sāks mirgot "ON". Izmantojiet + vai -, lai izvēlētos ON/OFF (leslēgts/Izslēgts).
9. Nospiediet pogu "P", lai apstiprinātu iestatījumu.

"OpenTherm" klūdas indikācija

Ja “OpenTherm” boilerā rodas klūda, ekrānā tiek parādīts klūdas kods “Exxx”, kur “xxx” ir no 0 līdz 255.

Bateriju nomaina

Ja ekrānā tiek parādīts, įs nozīmē, ka bateriju energijas līmenis ir zems un tās ir jānomaina.

Problēmu novēršanas BUJ

• Pārbaudiet bateriju uzlādes stāvokli, ja nepieciešams, nomainiet tās ar jaunām.
• Pārbaudiet, vai visi kabeli ir neskarti un savienoti pareizi.
• Pārbaudiet, vai “OpenTherm” iestatījums ir pareizi konfigurēts abās ierīcēs.
• Pārbaudiet, vai mērka temperatūra uz termostata ir iestatīta pareizi. Ja termostatā iestatītā temperatūra ir zemāka nekā pašreizējā temperatūra telpā, boilers vai apkure netiek aktivizēti.
• Pārbaudiet vai apkures/dzesēšanas režīms ir iestatīts pareizi.
• Restartējiet termostatu
