GEBRUIKSAANWIJZING SP 17.000 Flat Level Sensor Kärcher

• to automatico (AUTO). Tempo d'inerzia prolun- gato Il sensore di livello è sporco. 1. Pulire il sensore di livello. Errore Causa Correzione SP 17.000 Flat Level Sensor SP 22.000 Dirt Level Sensor Dati sulle prestazioni dell’apparecchio Tensione di rete V 230-240 230-240 Frequenza di rete Hz 50 50 Potenza nominale W 550 750 Portata massima l/h 17.000 22.000 Pressione (max.) MPa (bar) 0,09 (0,9) 0,08 (0,8) Prevalenza (max.) m 9 8 Profondità d’immersio- ne (max.) m7 7 Temp. consentita liqui- do trasportabile °C 5 p. 35
• Dimensioni delle parti- celle (max.) dei liquidi trasportabili consentiti mm 5 30 Livello minimo del li- quido (modalità ma- nuale) mm 7 50 Livello del liquido resi- duo mm 1 35 Peso (senza accesso- ri) kg 6 6,7 SP 17.000 Flat Level Sensor SP 22.000 Dirt Level SensorNederlands 25 Dichiarazione di conformità UE Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e co- struzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifi- che apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità. Prodotto: Pompa Tipo: 1.645-xxx Direttive UE pertinenti 2014/35/UE 2014/30/UE 2011/65/UE 2009/125/CE Regolamento applicato (en) (UE) 2019/1781 Norme armonizzate applicate EN 60335-1 EN 60335-2-41 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018 I firmatari agiscono per incarico e con delega della dire- zione. Responsabile della documentazione: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01/06/2021 Inhoud Algemene instructies Voordat u het apparaat voor het eerst gebruikt, dient u deze originele ge- bruiksaanwijzing en de meegeleverde veiligheidsinstructies door te lezen en deze in acht te nemen. Bewaar beide documenten voor later gebruik of volgen- de eigenaars. Reglementair gebruik Gebruik het apparaat uitsluitend voor de privé-huishou- ding. Reglementair gebruik: ● Ontwatering van delen van gebouwen bij overstro- mingen ● Over- en leegpompen van reservoirs ● Waterafname uit bronnen en schachten ● Zoet water uit boten en jachten pompen Instructies voor de werking, zie hoofdstuk Werking. Toegestane pompvloeistoffen GEVAAR Levensgevaar en beschadigingsgevaar bij het ver- pompen van explosieve, brandbare of ongeschikte stoffen! Brandbare of explosieve stoffen kunnen ontbranden of exploderen. Ongeschikte stoffen kunnen de pomp beschadigen. Verpomp geen explosieve, brandbare of corrosieve vloeistoffen of gassen (bijv. brandstoffen, petroleum, nitroverdunner) en verpomp geen vetten, oliën, zout water of afvalwater van toiletinstallaties of water dat een lagere vloeibaarheid heeft dan schoon water. Toegestane pompvloeistoffen: ● Zoet water tot een zekere mate van verontreiniging SP 17.000 Flat levelsensor: Water met een verontreinigingsgraad tot een korrel- grootte van 5 mm SP 22.000 Dirt levelsensor: Water met een verontreinigingsgraad tot een korrel- grootte van 30 mm ● Zwembadwater, indien de additieven volgens de voorschriften zijn gedoseerd Algemene instructies p. 25
• Reglementair gebruik p. 25
• Gevarenniveaus p. 26
• Milieubescherming p. 26
• Toebehoren en reserveonderdelen p. 26
• Leveringsomvang p. 26
• Garantie p. 26
• Beschrijving apparaat p. 26
• Inbedrijfstelling p. 26
• Werking p. 27
• Verzorging en onderhoud p. 28
• Vervoer p. 28
• Opslag p. 28
• Hulp bij storingen p. 29
• Technische gegevens p. 29

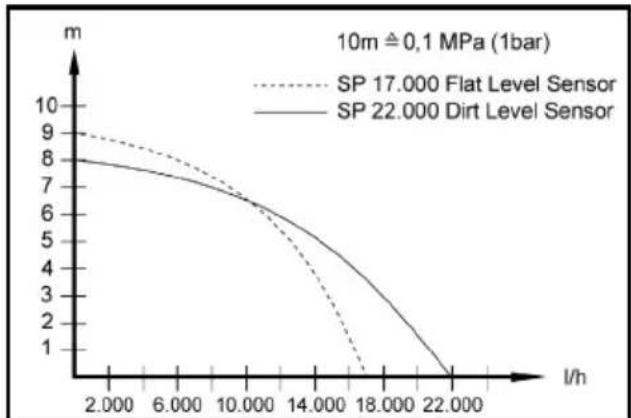

• Optimalisering van het volume p. 30
• EU-conformiteitsverklaring Nederlands ● Zeepsop, bijv. van uitgelopen wasmachines. Pomp aansluitend met helder zoet water spoelen en reini- gen, zie hoofdstuk Spoelen en reinigen. ● De temperatuur van de pompvloeistoffen moet tus- sen 5 °C en 35 °C liggen. Ondeskundig gebruik LET OP Beschadigingsgevaar door vorst! Het apparaat kan beschadigd raken wanneer het wordt gebruikt bij vorst. Een apparaat dat niet geheel leeg is, kan beschadigd raken door vorst. Gebruik het apparaat niet bij vorst. Bescherm het apparaat tegen vorst. LET OP Beschadigingsgevaar bij continu gebruik! Het apparaat is niet geschikt voor ononderbroken conti- nu gebruik. Gebruik het apparaat niet ononderbroken gedurende lange perioden continu (bijv. continue circulatie in vij- vers) of als stationaire installatie (bijv. als hefinstallatie, fonteinpomp). Instructie De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van ondeskundig gebruik of verkeerde bedie- ning. Gevarenniveaus GEVAAR ● Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt. 몇 WAARSCHUWING ● Aanwijzing voor een mogelijk gevaarlijke situatie die tot zware of dodelijke verwondingen kan leiden. 몇 VOORZICHTIG ● Aanwijzing voor een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden. LET OP ● Aanwijzing voor een mogelijk gevaarlijke situatie die tot materiële schade kan leiden. Milieubescherming Het verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg. Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak on- derdelen zoals batterijen, accu's of olie, die bij on- juiste omgang of verkeerd weggooien een mogelijk gevaar voor de gezondheid en het milieu kun- nen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid. Instructies voor inhoudsstoffen (REACH) Actuele informatie over inhoudsstoffen vindt u onder: www.kaercher.nl/REACH Toebehoren en reserveonderdelen Gebruik alleen origineel toebehoren en originele reser- veonderdelen. Deze garanderen een veilige en sto- ringsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com. Leveringsomvang De leveringsomvang van het apparaat is op de verpak- king afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij trans- portschade neemt u contact op met uw distributeur. Garantie In elk land gelden de garantievoorwaarden die door on- ze verantwoordelijke verkoopmaatschappij zijn uitgege- ven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een mate- riaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde ge- autoriseerde klantenservice. (adres zie achterzijde) Beschrijving apparaat Afbeeldingen, zie pagina’s met grafieken Afbeelding A 1 Schakelaar (automatisch gebruik/handmatig ge- bruik) 2 Handgreep 3 Kabel voor spanningaansluiting met stekker 4 Automatische ontluchtingsvoorziening 5 Quick-Connect 6 Pompaansluitingsonderdeel G 1 ½ (1″, 1 ¼″ en 1 ½″ slangaansluiting en G 1 ½ - schroefdraad) 7 Terugslagklep (SP 17.000 Flat levelsensor) 8 Aansluitstuk (G 1 1 ½ - schroefdraad) 9 Rail (levelsensor) 10 Levelsensor 11 Pootjes (SP 17.000 Flat levelsensor) 12 Voorfilter (SP 22.000 Dirt levelsensor afneembaar) Inbedrijfstelling GEVAAR Gevaar voor elektrische schokken en letsel! Het apparaat bevat elektrische en mechanische onder- delen. Koppel het apparaat altijd los van de stroomvoorziening voordat u het monteert, demonteert of reinigt. Instructie Hoe korter de slanglengte en hoe groter de slangdiame- ter, des te hoger is het vermogen. Om verstopping van de pomp te voorkomen, moet een voorfilter worden gebruikt voor slangdiameters kleiner dan 1 ¼″. ● SP 17.000 Flat levelsensor: Toebehoren ● SP 22.000 Dirt levelsensor: geïntegreerd in de sok- kel De pompaansluiting is voorzien van een steeksysteem (Quick-Connect). Het aansluitstuk met pompaansluitingsonderdeel G 1 ½ wordt ongemonteerd bij het apparaat meegeleverd.Nederlands 27 Instructie Slangen met een diameter van 1″, 1 ¼″ en 1 ½″ kunnen op het pompaansluitingsonderdeel G 1 ½ worden aan- gesloten. Om de gewenste deeltjesgrootte te kunnen verpompen, moet een slangdiameter worden gekozen die groot ge- noeg is en moet het pompaansluitingsonderdeel over- eenkomstig aan de groeven worden verkort. Ook bij kleinere deeltjes wordt een grote slangdiameter aanbe- volen om een hoge doorstroomhoeveelheid mogelijk te maken. Slang aansluiten op pomp: 1 schroef het pompaansluitingsonderdeel G 1 ½ op het aansluitstuk. Afbeelding B 2 Duw de slangklem op de slang. 3 Duw de slang op het pompaansluitingsonderdeel G 1 ½ en zet hem vast met een slangklem. 4 Duw het aansluitstuk in de Quick-Connect. Afbeelding C Pomp opstellen/onderdompelen: 1 Levelsensor van bovenaf op de rail schuiven. Afbeelding D 2 De pootjes uit- of inklappen. (SP 17.000 Flat level- sensor) Afbeelding E Instructie Het uitklappen van de pootjes is niet absoluut noodza- kelijk; door het uitklappen van de pootjes wordt het ver- mogen verhoogd. Het inklappen van de pootjes maakt de vlakke afzuiging van de vloeistoffen tot een restvloei- stofniveau van 1 mm mogelijk. 3 Voorfilter monteren of demonteren. (SP 17.000 Flat levelsensor) Afbeelding E Instructie Het is niet noodzakelijk het voorfilter te monteren. Door de montage van het voorfilter wordt een groter pomp- vermogen bereikt (alleen bij SP 17.000 Flat levelsen- sor). De pompvloeistof wordt door het voorfilter voorgefilterd om zo de pomp tegen te sterke verontrei- niging te beschermen. Als het filter wordt gebruikt, kun- nen nog deeltjes tot 5 mm groot worden verpompt. Het demonteren van het voorfilter zorgt ervoor dat de vlakke afzuiging van vloeistoffen tot een restvloeistofniveau van 1 mm mogelijk is (alleen voor SP 17.000 Flat level- sensor). 4 Plaats de pomp stevig op een vaste ondergrond in de pompvloeistof of dompel hem onder met behulp van een touw dat aan de handgreep is bevestigd. Instructie Het aanzuigbereik mag niet geblokkeerd zijn door ver- ontreinigingen. Als de ondergrond modderig is, plaats de pomp dan op een baksteen of iets dergelijks. Zorg ervoor dat de pomp horizontaal staat. De pomp niet aan de kabel of slang dragen. Werking GEVAAR Levensgevaar door elektrische schok! Er bestaat levensgevaar door elektrische schok bij aan- raking van spanningvoerende delen. Raak tijdens het gebruik het aan de handgreep beves- tigde touw of voorwerpen die in contact komen met de pompvloeistof (bijv. buisleidingen die in de te verpom- pen vloeistof steken, leuningen) niet aan en reik niet in de te verpompen vloeistof. Automatische ontluchtingsvoorziening p. 3026

1. Bij een laag vloeistofniveau kan aangezogen lucht

of in de pomp aanwezige lucht via de automatische ontluchtingsvoorziening ontsnappen. Behalve lucht kan er ook vloeistof uitkomen. Als de pomp problemen heeft met aanzuigen wan- neer het vloeistofniveau laag is, haal dan de netstekker uit het stopcontact en steek deze er her- haaldelijk in om het aanzuigproces te helpen. Afbeelding F Automatisch gebruik Instructie Bij automatisch gebruik wordt het pompen automatisch gestuurd door de levelsensor. De pomp wordt ingescha- keld, zodra de levelsensor contact heeft met de stijgen- de pompvloeistoffen. De pomp wordt uitgeschakeld, zodra de levelsensor contact verliest met de zakkende pompvloeistoffen en een nalooptijd van 15 s is verstreken. Afbeelding G Inschakelen: Minimaal vereist vloeistofniveau, zodat de pomp zelf- standig kan aanzuigen (= minimale inschakelpunten): ● SP 17.000 Flat levelsensor: 7 mm (57 mm bij ge- bruik van het voorfilter) ● SP 22.000 Dirt levelsensor: 50 mm Hoogste instelbare schakelhoogte van de levelsen- sor: ● SP 17.000 Flat levelsensor: 190 mm (240 mm bij gebruik van het voorfilter) ● SP 22.000 Dirt levelsensor: 237 mm Minimale restvloeistofhoogte/max. aanzuigdiepte: ● SP 17.000 Flat levelsensor: 1 mm (zonder voorfilter, met ingeklapte pootjes) ● SP 22.000 Dirt levelsensor: 35 mm Instructie Het is raadzaam het voorfilter te gebruiken. Instructie Zorg ervoor dat de pomp horizontaal staat. Anders kan het gebeuren dat de levelsensor het contact met de vloeistoffen niet verliest en de pomp droogloopt.

1. Duw de levelsensor in de gewenste inschakelhoog-

te (contact met pompvloeistoffen). Instructie Hoe hoger de levelsensor wordt ingesteld, hoe hoger het in- en uitschakelpunt zal liggen. Toepassingsgebied, zie volgende tabel: Toepassingsge- bied SP 17.000 Flat levelsensor SP 22.000 Dirt levelsensor Schacht met een diameter < 1 m (bijv. drainage) Levelsensor is bovenste positie Levelsensor is bovenste positie Het is raadzaam het voorfilter te gebruiken Voorfilterkleppen gesloten (be- scherming tegen verontreinigin- gen)28 Nederlands

3. Netstekker in het stopcontact steken.

Handmatig gebruik Instructie Bij handmatig gebruik blijft de pomp altijd ingeschakeld.

1. Schakelaar op handmatig gebruik (MAN) zetten.

2. Netstekker in het stopcontact steken.

LET OP Beschadigingsgevaar bij drooglopen! Drooglopen leidt tot verhoogde slijtage van de pomp. Laat de pomp bij handmatig gebruik niet zonder toezicht draaien. In geval van drooglopen, onmiddellijk de netstekker uit het stopcontact trekken. Vlakke afzuiging (SP 17.000 Flat levelsensor) Om de min. restvloeistofhoogte van 1 mm te bereiken, wordt het gebruik van de handmatige werking aanbevo- len. Bij de SP 17.000 Flat levelsensor is een terugslagklep gemonteerd. Deze voorkomt dat de restvloeistof na be- ëindiging van het pompen terugstroomt in de slang. Werking beëindigen

1. De netstekker uit het stopcontact trekken.

Het apparaat stopt. LET OP Beschadigingsgevaar! Beschadigingsgevaar door opgedroogde verontreini- gingen of toevoegingen. Spoel en reinig het apparaat onmiddellijk na elk gebruik.

2. Als er verontreinigde vloeistoffen of vloeistoffen met

toevoegingen worden verpompt, dan moet het ap- paraat onmiddellijk na gebruik worden gespoeld en gereinigd, zie hoofdstuk Spoelen en reinigen.

3. Maak het apparaat en alle toebehoren leeg en laat

ze drogen. Verzorging en onderhoud GEVAAR Gevaar voor elektrische schokken en letsel! Het apparaat bevat elektrische en mechanische onder- delen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd. Spoelen en reinigen LET OP Beschadigingsgevaar! Beschadigingsgevaar door opgedroogde verontreini- gingen of toevoegingen. Spoel en reinig het apparaat onmiddellijk na elk gebruik. 1 Als er verontreinigde vloeistoffen of vloeistoffen met toevoegingen worden verpompt, moet het apparaat daarna worden gespoeld: Gebruik het apparaat om helder zoet water zonder toevoegingen te verpom- pen totdat alle verontreinigingen of toevoegingen uit het apparaat worden gespoeld. GEVAAR Gevaar voor elektrische schokken en letsel! Het apparaat bevat elektrische en mechanische onder- delen. Koppel het apparaat altijd los van de stroomvoorziening voordat u het monteert, demonteert of reinigt. 2 De netstekker uit het stopcontact trekken. 3 De toets van Quick-Connect indrukken en aansluit- stuk eraf trekken. Afbeelding C 4 Eventuele resten uit de slang en bij de Quick-Con- nect verwijderen. 5 De buitenkant van het apparaat met een zachte, schone doek en helder zoet water reinigen. 6 Maak het apparaat en alle toebehoren leeg en laat ze drogen. Onderhoud Het apparaat is onderhoudsvrij. Vervoer Vervoer met de hand 몇 VOORZICHTIG Gevaar voor letsel door struikelen! Er bestaat gevaar voor letsel door struikelen over losse kabels en slangen. Wees voorzichtig met kabels en slangen wanneer u het apparaat verplaatst.

1. Het apparaat bij de handgreep optillen en dragen.

Vervoer in voertuigen 몇 WAARSCHUWING Gevaar voor letsel, gevaar voor beschadiging! Houd bij het vervoer rekening met het gewicht van het apparaat. Berg het apparaat op of zet het vast in overeenstem- ming met de geldende richtlijnen, zodat het niet weg- glijdt of wordt weggeslingerd tijdens het transport.

2. Apparaat bij transport in voertuigen conform de

richtlijnen tegen wegglijden en omvallen beveiligen. Opslag LET OP Gevaar voor beschadiging door vorst! Apparaten die niet volledig leeg zijn, kunnen bescha- digd raken door vorst. Zwembad, vijver (alleen SP 22.000 Dirt levelsensor) Levelsensor in onderste positie Levelsensor in onderste positie Start het pompen met voorfilter of uitgeklapte po- otjes Voorfilterkleppen gesloten (be- scherming tegen verontreinigin- gen) Voortzetting van het pompen zon- der voorfilter en ingeklapte po- otjes (restvloei- stofhoogte van 1 mm wordt be- reikt) Instructie In handmatige modus uitvoeren. Het uitschakelen/ vlakke afzuigen controleren. Toepassingsge- bied SP 17.000 Flat levelsensor SP 22.000 Dirt levelsensorNederlands 29 Leeg het apparaat en het toebehoren voor opslag volle- dig. Bescherm het apparaat tegen vorst. Bewaar het apparaat vorstvrij en niet buiten. 몇 VOORZICHTIG Gevaar voor letsel en beschadiging! Het apparaat kan kantelen op hellende oppervlakken. Houd bij de opslag rekening met het gewicht van het ap- paraat.

1. De pomp en alle toebehoren geheel leegmaken.

2. De pomp en alle toebehoren laten drogen.

3. De pomp op een vorstvrije plaats opbergen.

Hulp bij storingen Storingen hebben vaak oorzaken die eenvoudig met be- hulp van het volgende overzicht kunnen worden verhol- pen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice. Technische gegevens Fout Oorzaak Remedie De pomp draait, maar transporteert niet Er zit lucht in de pomp. 1. Netstekker meermaals uit het stopcontact trekken en erin steken tot er vloeistof wordt aangezogen. Het aanzuigbereik is verstopt. 1. De netstekker uit het stopcontact trekken.

2. Het aanzuigbereik reinigen.

Waterspiegel onder minimaal vloeistofni- veau.

1. Indien mogelijk, de pomp dieper in de

pompvloeistof dompelen, zie hoofdstuk Werking. De pomp start niet of blijft tijdens het gebruik plotseling staan De stroomvoorziening is onderbroken. 1. De zekeringen en elektrische verbindingen controleren. De thermoschakelaar heeft de pomp we- gens oververhitting uitgeschakeld.

1. De netstekker uit het stopcontact trekken.

2. De pomp laten afkoelen.

3. Vuildeeltjes in het aanzuigbereik verwijde-

4. Het aanzuigbereik reinigen.

5. Droogloop van de pomp verhinderen.

Het aanzuigbereik wordt geblokkeerd door vuildeeltjes.

1. De netstekker uit het stopcontact trekken.

2. Het aanzuigbereik reinigen.

De pomp wordt gestopt door de levelsen- sor.

1. De positie van de levelsensor controleren

en indien nodig corrigeren. Instructie De pomp stopt 15 s nadat de levelsensor het contact met het water heeft verloren. De levelsensor reageert niet omdat hij verontreinigd is.

1. De levelsensor reinigen.

Het pompvermogen neemt af Het aanzuigbereik is verstopt. 1. De netstekker uit het stopcontact trekken.

2. Het aanzuigbereik reinigen.

Het pompvermogen is te klein De maximale opvoerhoogte is overschre- den. De slangdiameter en de slanglengte zijn verkeerd geselecteerd.

1. De maximale opvoerhoogte in acht nemen,

zie hoofdstuk Technische gegevens.

2. Indien nodig, een grotere slangdiameter of

een kortere slanglengte selecteren, zie hoofdstuk Optimalisering van het volume. De Quick-Connect kan niet worden geopend of gesloten Het steeksysteem is vervuild. 1. De clip verwijderen.

De pomp draait, hoewel de levelsensor geen con- tact met het water De levelsensor reageert niet omdat hij verontreinigd is.

1. De levelsensor reinigen.

De schakelaar staat op handmatig ge- bruik (MAN).

1. De schakelaar op automatisch gebruik
