GEBRUIKSAANWIJZING MSC4010 Mestic

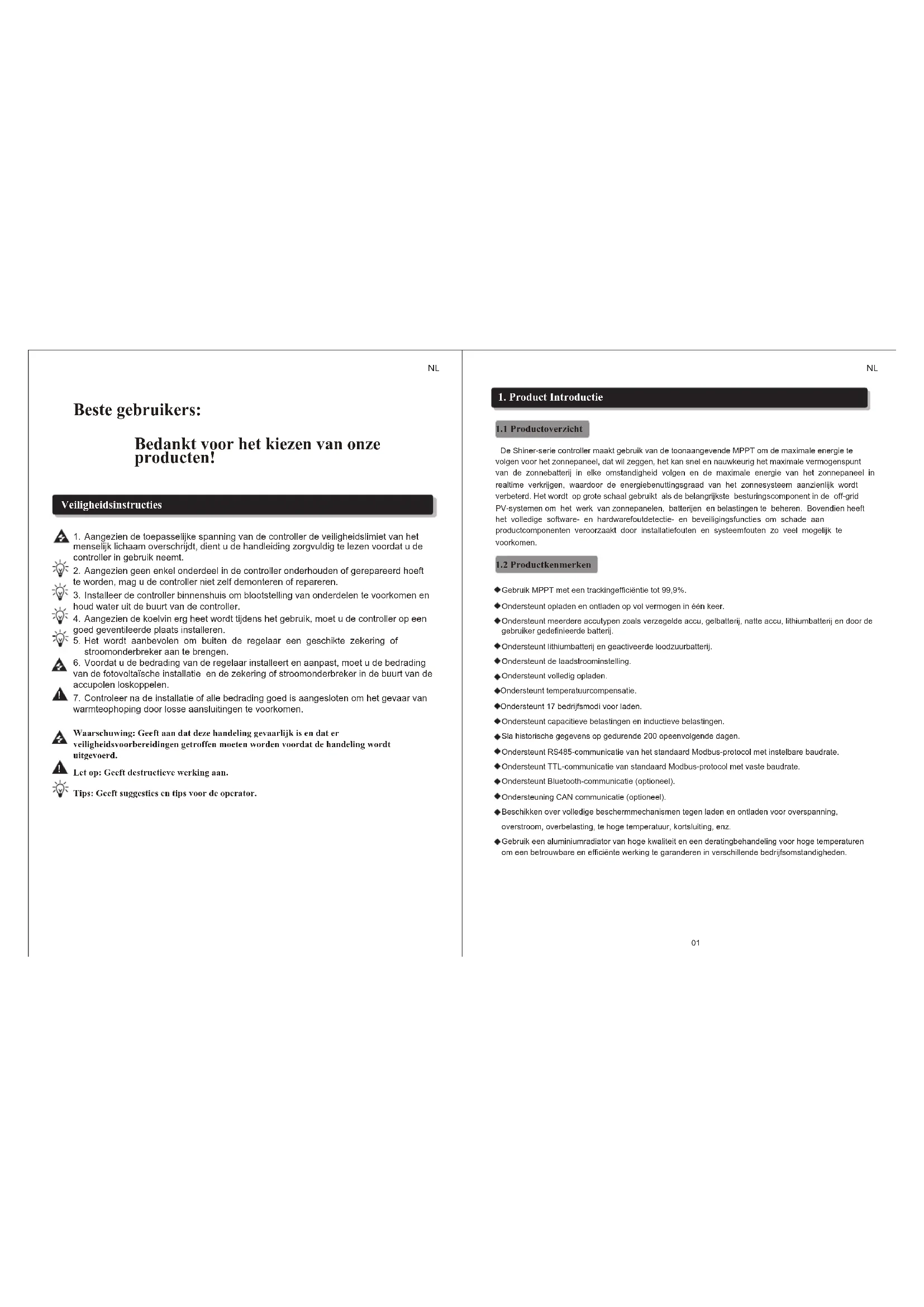

Beste gebruikers: Bedankt voor het kiezen van onze producten!

Aangezien de toepasselijke spanning van de controller de veiligheidslimiet van het menselijk lichaam overschrijdt, dient u de handleiding zorgvuldig te lezen voordat u de controller in gebruik neemt.

Aangezien geen enkel onderdeel in de controller onderhouden of gerepareerd hoeft te worden, mag u de controller niet zelf demonteren of repareren.

Installeer de controller binnenshuis om blootstelling van onderdelen te voorkomen en houd water uit de buurt van de controller.

Aangezien de koelvin erg heet wordt tijdens het gebruik, moet u de controller op een goed geventileerde plaats installeren.

Het wordt aanbevolen om buiten de regelaar een geschikte zekering of stroomonderbreker aan te brengen.

Voordat u de bedrading van de regelaar installeert en aanpast, moet u de bedrading van de fotovoltaïsche installatie en de zekering of stroomonderbreker in de buurt van de accupolen loskoppelen.

Controleer na de installatie of alle bedrading goed is aangesloten om het gevaar van warmteophoping door losse aansluitingen te voorkomen. Waarschuwing: Geeft aan dat deze handeling gevaarlijk is en dat er veiligheidsvoorbereidingen getroffen moeten worden voordat de handeling wordt uitgevoerd. Let op: Geeft destructieve werking aan. Tips: Geeft suggesties en tips voor de operator.

1. Product Introductie

1.1 Productoverzicht

De Shiner-serie controller maakt gebruik van de toonaangevende MPPT om de maximale energie tevolgen voor het zonnepaneel, dat wil zeggen, het kan snel en nauwkeurig het maximale vermogenspuntvan de zonnebatterij in elke omstandigheid volgen en de maximale energie van het zonnepaneel inrealtime verkrijgen, waardoor de energiebenuttingsgraad van het zonnesysteem aanzienlijk wordtverbeterd. Het wordt op grote schaal gebruikt als de belangrijkste besturingscomponent in de off-gridPV-systemen om het werk van zonnepanelen, batterijen en belastingen te beheren. Bovendien heefthet volledige software- en hardwarefoutdetectie- en beveiligingsfuncties om schade aanproductcomponenten veroorzaakt door installatiefouten en systeemfouten zo veel mogelijk tevoorkomen.

1.2 Productkenmerken

Gebruik MPPT met een trackingefficiëntie tot 99,9%.Ondersteunt opladen en ontladen op vol vermogen in één keer.Ondersteunt meerdere accutypen zoals verzegelde accu, gelbatterij, natte accu, lithiumbatterij en door de gebruiker gedefinieerde batterij.Ondersteunt lithiumbatterij en geactiveerde loodzuurbatterij. Ondersteunt de laadstroominstelling.Ondersteunt volledig opladen.Ondersteunt temperatuurcompensatie.Ondersteunt 17 bedrijfsmodi voor laden.Ondersteunt capacitieve belastingen en inductieve belastingen. Sla historische gegevens op gedurende 200 opeenvolgende dagen.Ondersteunt RS485-communicatie van het standaard Modbus-protocol met instelbare baudrate.Ondersteunt TTL-communicatie van standaard Modbus-protocol met vaste baudrate.Ondersteunt Bluetooth-communicatie (optioneel).Ondersteuning CAN communicatie (optioneel).Beschikken over volledige beschermmechanismen tegen laden en ontladen voor overspanning,overstroom, overbelasting, te hoge temperatuur, kortsluiting, enz.Gebruik een aluminiumradiator van hoge kwaliteit en een deratingbehandeling voor hoge temperaturen om een betrouwbare en efficiënte werking te garanderen in verschillende bedrijfsomstandigheden. NLNL

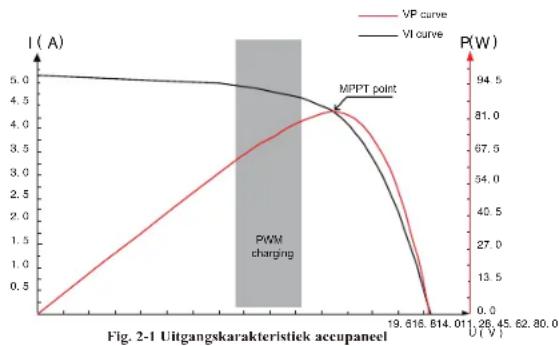

2. Introductie van Maximum Power Point Tracking

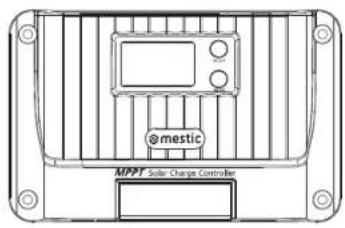

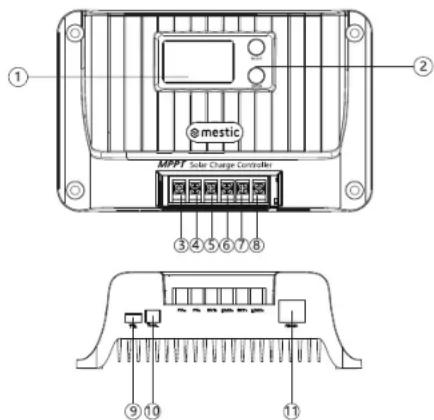

1.3 Beschrijving van uiterlijk en interface

Belasting positieve interface Positieve interface zonnepaneel TTL-communicatie-interface Zonnepaneel negatieve interface Interface temperatuursensor Negatieve interface batterij RS485/CAN communicatie-interface Negatieve interface ladenHet Maximum PowerPoint Tracking (MPPT) systeem is een geavanceerde laadtechnologie met meerenergieopbrengst uit de zonnebatterijen door de bedrijfstoestand van de elektrische modules aan tepassen. Door de niet-lineariteit van de zonnebatterijen is er een maximaal vermogenspunt op decurve. De PWM-laadtechnologie die in de traditionele regelaar wordt gebruikt, kan de batterij nietcontinu op dat punt opladen, dus kan het niet de maximale energie van het zonnepaneel verkrijgen. Inplaats daarvan kan de zonneregelaar met MPPT altijd het maximale vermogenspunt van hetzonnepaneel volgen om de accu met maximale energie op te laden. Bijvoorbeeld, voor het 12Vzonnesysteem, aangezien de piek-tot-piek spanning (Vpp) van de zonnebatterij ongeveer 17V is, maarde accuspanning ongeveer 12V is, daarom, wanneer de gemeenschappelijke laadregelaar de acculaadt, is de spanning van de zonnebatterij ongeveer 12V, dat wil zeggen, de zonnebatterij oefent nietvolledig zijn maximale vermogen uit. PWM charging

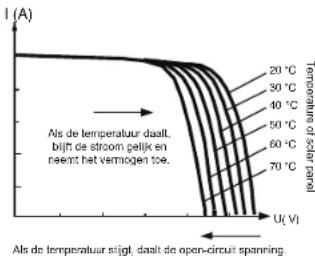

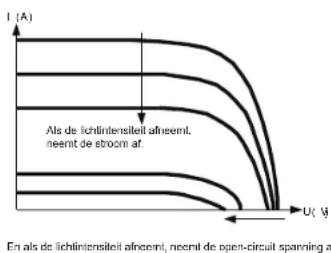

20 ℃ 50 ℃ 70 ℃ 60 ℃ 40 ℃ 30 ℃ Temperature of solar panelI (A)U( V) De MPPT-regelaar kan dit probleem oplossen en de ingangsspanning en -stroom van het zonnepaneel in realtime aanpassen om het maximale ingangsvermogen te bereiken. In vergelijking met de traditionele PWM-regelaar kan deze bovendien het maximale vermogen van de zonnebatterij gebruiken om een grotere laadstroom te leveren. Over het algemeen kan de regelaar het energiegebruik met 15%~20% verbeteren ten opzichte van de PWM-regelaar. Fig. 2-1 Uitgangskarakteristiek accupaneel Het maximale vermogenspunt verandert vaak door verschillende omgevingstemperaturen en lichtomstandigheden. En de MPPT-regelaar kan de parameters in real-time aanpassen onder verschillende omstandigheden, waardoor de systeemstatus altijd in de buurt van het maximale werkpunt komt. Het hele proces verloopt volledig automatisch zonder enige aanpassing. Als de lichtintensiteit afneemt,neemt de stroom af.En als de lichtintensiteit afneemt, neemt de open-circuit spanning af. Fig. 2-2 Relatie tussen outputkarakteristiek van accupaneel en lichtintensiteit Als de temperatuur daalt,blijft de stroom gelijk enneemt het vermogen toe.Als de temperatuur stijgt, daalt de open-circuit spanning. Fig. 2-3 Relatie tussen uitgangskarakteristiek van accupaneel en temperatuur NLNL3. Technical parameters ≤10mASLD/GEL/FLD/LI/USE/USELI, SLD als standaardinstelling12V/24V8V-32V 10A 130W/12V260W/24V 20A 260W/12V520W/24V 30A 400W/12V800W/24V>99% 10A

ProductmodelStatisch stroomverbruikBatterijtypeSysteemspanningBereik bedrijfsspanningbatterijNominale laadstroomMaximaal vermogenzonnepaneelMaximale PV open-circuitspanningMPPT-bedrijfsspanningsbereikMPPT tracking efficiëntieOmzettingsefficiëntieopladenNominale belastingsstroomWerkmodus ladenInstelling laadstroomInstelling voor volledigopladenInstelling constanteuitgangsspanningOplaadtemperatuurcompensatie van loodzuur batterijInstellingtemperatuureenheidBescherming tegenoverbelasting/kortsluitingTTL-communicatieRS485 communicatieBluetooth-communicatieCAN-communicatieHistorische gegevensBeschermingsfunctieAardingstypeOmgevingstemperatuurber eik BeschermingsgraadKoelmodusAfmetingGewichtBaudrate: 9.600 bpsRJ45-interface, met een voedingsuitgang van 5V/200 mA,de baudrate is standaard 9.600 bps,instelbaar.OptioneelRJ45-interface, optioneel (RV-C-protocol)De laatste 200 dagen historische gegevens opslaanPV-overspanningsbeveiliging, PV-bescherming tegen omgekeerdeaansluiting, PV-kortsluitbeveiliging, bescherming tegen omgekeerd laden 's nachts, bescherming tegen grenswaarden ingangsvermogen, bescherming tegen te hoge temperatuur, bescherming tegen kortsluitingbelasting, bescherming tegen overbelasting, bescherming tegenoverspanning/overontlading accu, bescherming tegen omgekeerde aansluiting accu, bescherming tegen kortsluiting accu-einde. Aarding van gemeenschappelijke negatieve elektrodeLichtregeling, lichtregeling + tijdregeling, handmatige modus (standaard),foutopsporingsmodus, normaal open85%-98% (10%-100% van nominaal vermogen)60V (55V bescherming, 50V herstel)(accuspanning +2V)~45V100V (95V bescherming, 90V herstel)(accuspanning +2V)~72V

4.1 Opladen van loodzuurbatterij

Selecteer batterijtypen als SLD/FLD/GEL/USE en selecteer de juiste systeemspanning. Zoals getoond in Fig. 4-1, zijn de laadfasen van een loodzuuraccu: MPPT opladen, constante spanning opladen (egaliserend/boost/vlottend opladen) en stroombegrenzend opladen.Het constante spanning opladen is verdeeld in drie fasen: egaliserend opladen, boost opladen en vlottend opladen: [MPPT opladen] Wanneer de accuspanning de beoogde constante spanningswaarde nog niet heeft bereikt, zal de regelaar MPPT opladen. Wanneer de accuspanning de constante spanningswaarde bereikt, wordt het MPPT-laden automatisch beëindigd en wordt er overgeschakeld op het laden met constante spanning (egaliserend/boostend/vlottend laden). [Gelijkmatig laden] Regelmatig gelijkmatig laden is goed voor sommige accu's. Het gelijkmatig laden is vooral bedoeld om de laadspanning van de accu hoger te maken dan de standaard aanvullende spanning. Egaliserend laden is vooral bedoeld om de laadspanning van de accu hoger te maken dan de standaard aanvullende spanning. Daarnaast kan het de elektrolyt van de accu verdampen om de accuspanning in balans te brengen en de relevante chemische reactie te voltooien. Het egaliserend laden en het versterkend laden worden niet herhaald tijdens een volledige lading om overmatige gasevolutie of oververhitting van de accu te voorkomen. Opmerkingen:

Omdat bij het egaliserend opladen van een loodzuuraccu explosief gas vrijkomt, moet het accucompartiment goed worden geventileerd.

Hoewel het egalisatieladen de accuspanning verhoogt, kan het het niveau van gevoelige DC-belastingen beschadigen. Daarom is het noodzakelijk om te controleren of de toegestane ingangsspanning van alle belastingen in het systeem groter is dan de ingestelde waarde van de accuspanning bij het egalisatieladen.

Bovendien kan een te hoge egaliserende laadspanning of een te lange egaliserende laadduur de batterij beschadigen. Stel de relevante parameters in volgens de specificaties van de accu die in het systeem wordt gebruikt. [Boost charging] De duur van boost charging is 2 uur (standaard). Wanneer de duur de ingestelde waarde bereikt, schakelt het systeem over op variabel laden. [Floating charging] Floating charging is de laatste laadfase met constante spanning in de laadcyclus van een loodzuuraccu. De regelaar houdt de laadspanning constant op de druppellaadspanning. In deze fase wordt de accu geladen met een zeer zwakke stroom om ervoor te zorgen dat de accu volledig wordt opgeladen. Wanneer de accuspanning zo laag is als de heraansluitspanning van boost charging, verlaat het systeem de vlottende laadfase en begint de volgende laadcyclus opnieuw.

4.2 Opladen van lithium batterij

Selecteer batterijtypes zoals LI/USE LI en selecteer de systeemspanning 12V/24V. Zoals in Fig. 4-2 wordt getoond, zijn de laadfasen van de lithiumbatterij: MPPT opladen/boost opladen/stroombegrenzend opladen. [MPPT charging] Als de accuspanning de constante doelwaarde voor de spanning niet bereikt, voert de regelaar MPPT charging uit om de accu op te laden met maximaal zonne-energie. [Boost charging] In de boost-fase van het opladen van de lithiumbatterij, wanneer de accuspanning lager is dan de boost-laadspanning, voert het systeem MPPT-opladen of stroombegrenzend opladen uit, wanneer dit wordt bereikt, schakelt het over op boost-opladen. NLNLChargingvoltage Time Equalizing charging voltage MPPT Boost charging voltageFloating charging voltageCharging reconnect voltageConstant voltageFloatingChargingcurrent Time Time Time ChargingvoltageChargingBoost charging voltage MPPT Constant voltage chargingcurrentchargingchargingfusestem pe ratur e sen so r

Fig. 4-1 Laadcurve van loodzuuraccu Fig. 4-2 Oplaadcurve van lithiumbatterij

5. Bemonstering accutemperatuur en Controle

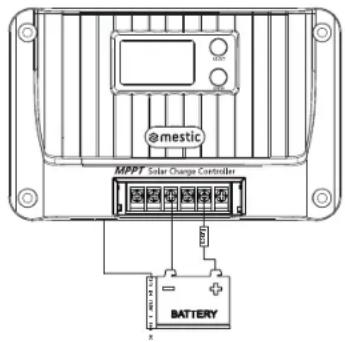

1) Sluit de temperatuursensor aan op de corresponderende temperatuurinterface om de hoge en lage

temperatuurbescherming voor de accu en de temperatuurcompensatie voor de laadspanning van loodzuuraccu's te bereiken (geen temperatuurcompensatie voor de lithiumaccu); als de temperatuursensor niet is aangesloten, is de standaardtemperatuur 25°C; 2). Zie voor de batterijgerelateerde temperatuurbeveiliging/herstelwaarde de beschrijving in "12. Systeemalarm". De bedradingsmethode wordt weergegeven in de afbeelding:

6. Belasting uitgang

[Herstelstrategie van kortsluitbeveiliging van belasting]: ① Automatisch herstel: de zelfhersteltijd van de eerste bescherming is 10s, de tweede is 15s, de derde is 20s, de vierde is 25s, de vijfde is 30s, met meer dan vijf keer herstellen van de lading uitgang van de volgende dag; Handmatig herstel: Houd de knop "SELECT" 2 seconden ingedrukt op de alarminterface van het systeem en de belasting wordt hersteld en uitgevoerd;

[Overbelastingsbeschermingsstrategie]: 10s bescherming voor de belasting groter dan 1,25 keer de nominale belasting; 5s bescherming voor de belasting groter dan 1,5 keer de nominale belasting; 1s bescherming voor de belasting groter dan 2 keer de nominale belasting;

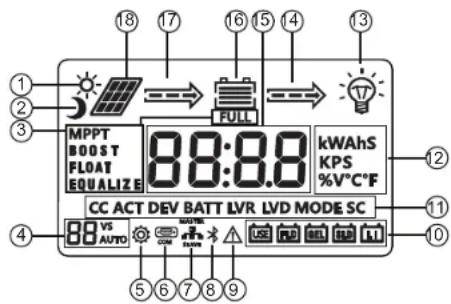

Raadpleeg "8.11-8.13" voor instellingen met betrekking tot belasting. Nee. Beschrijving Nee. Beschrijving

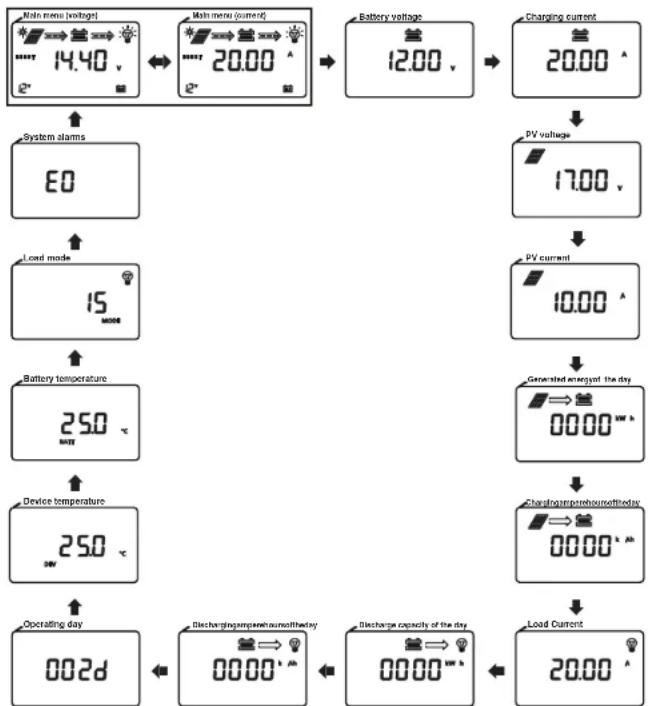

Elke 10 seconden wisselt de weergave tussen (spanning) en (stroom) in het hoofdmenu.

Druk kort op de [SELECT] toets om door het menu te bladeren. Als er gedurende 5 seconden geen toets wordt ingedrukt, wordt automatisch teruggekeerd naar het hoofdmenu.

Houd [ENTER] 3 seconden lang ingedrukt op een interface om de parameterinstelpagina te openen.

8. Parameter instelling

8.1 Batterijparameter lijst

BatterijparametersBatterijtypeInstelling/SpanningVerzegeld loodzuur SLD Gel- loodzuuraccu GELOverstroomd lood -zuur batterij FLD Lithiumbatterij Loodzuuraccu USE op maat Overspanninguitschakelspanning 16.0V 16.0V 16.0V 16.0VBoost-spanning +2V Boost-spanning +2V Spanningegaliseren 14.6V 14.8V 9~17VBoost-spanning 14.4V 14.2V 14.6V 14.4V 9~17V 9~17V Vlotterspanning

13.8V 13.8V 13.8V 9~17V Opladen stimulerenspanning opnieuwaansluiten

Functie Instelbereik StandaardBatterijtype SLD/GEL/FLD/LI/GEBRUIK/GEBRUIK LI SLDEgaliserende laadspanning①9V~17V Alleen beschikbaar voor GEBRUIKVerhoogde laadspanning 9V~17VAlleen beschikbaar voor USE enUSE LIVlotterspanning 9V~17V Alleen beschikbaar voor GEBRUIKBoost opladenheraansluitspanning 9V~17VAlleen beschikbaar voor USE enUSE LIOverontlading herstelspanning 9V~17VAlleen beschikbaar voor USE enUSE LIOverontlaadspanning①9V~17VAlleen beschikbaar voor USE enUSE LISysteemspanning 12/24/AUTO AUTOLaadstroom 0-stroom (0: niet opladen) Nominale stroomInstelling voor volledig opladen 0-10 A, 0: de functie uitschakelen 0 0Instelling voor volledig opladenon: constante uitgangsspanning inonbelaste toestand op de accupooloF: geen uitgang bij geen belasting vande batterijterminal Spanning lichtregeling 5-11V 5VVertraging lichtregeling 60-3,600s 60sLaadmodus 0-17 15Bescherming tegen kortsluitingon: kortsluitbeveiliging open belastingoF: kortsluitbeveiliging geslotenbelasting Over-ontlaadvertraging 1-60s 5sTemperatuureenheid °C: Celsius/°F: Fahrenheit ℃RS485 communicatie baudrate 1200~115200bps 9600bpsAdres apparaat 1-247 1Systeem herstarten F01 FunctietoetsFabrieksgegevens resetten F02 FunctietoetsDuidelijke historische gegevens F03 FunctietoetsOpmerking:

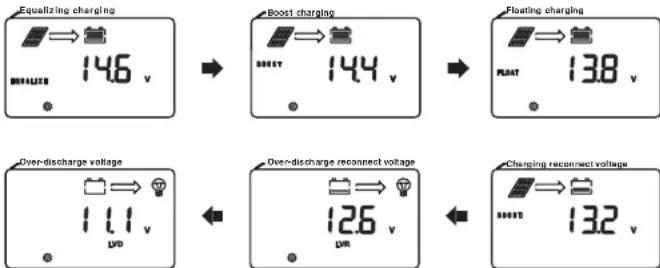

: 24V/36V/48V batterijsysteem, automatisch vermenigvuldigen met 2/3/4 volgens de ingestelde waarde om de werkelijke controlewaarde te krijgen. Boost charging Floating charging Over-discharge voltage Over-discharge reconnect voltage Charging reconnect voltage Equali z ing cha r gi ng

Raadpleeg "8.1 en 8.2" voor het instellen.

8.4 Egalisatieladen laden laden heraansluitspanning heraansluitspanning

overontlaadspanning De optie kan alleen worden ingesteld wanneer het batterijtype "USE" of "USE LI" is.

8.5 Systeem spanning

Als de systeemspanning verandert, knippert het pictogram voor de systeemspanning op de hoofdpagina.

[Limit charging current] Stel een willekeurige waarde in van 1 tot de nominale laadstroom in stappen van 1A. NLNL12 13

Volledig opladen instelling

[Uit]: Stel 0 in [Aan]: Selecteer de juiste stroomwaarde tussen 1-10A Volledig opladen: Wanneer de duur van het opladen met constante spanning van de lithiumaccu de ingestelde duur bereikt of de loodzuuraccu in druppelladen is nadat het egalisatieladen of het boost-laden is voltooid en de laadstroom minder is dan de ingestelde stroomwaarde, zal het systeem na 1 minuut stoppen met opladen en zal hetpictogram "FULL" oplichten op het scherm. Oplaadconditie: De accuspanning is lager dan de laadspanning van de boost, het systeem herstelt het opladen en het "FULL" pictogram licht op op het scherm.

Constante uitgangsspanning van loodzuuraccu Constante uitgangsspanning zonder batterij Geen uitgang zonder batterij

[Lichtregeling aan]: Het voltage van het zonnepaneel is minder dan 5V*N

[Lichtregeling oF]: De spanning van het zonnepaneel is groter dan 6V*N (N=1/2)

Lichtregeling vertraging Minimale duur die nodig is om aan de aan- of uitconditie van de lichtregeling te voldoen.

Modus Laden LCD-schermnu mmer Laadmodus Beschrijving Pure lichtregelingWanneer de spanning van het zonnepaneel lager is dan de spanning van delichtregeling AAN met een duur die langer is dan de vertraging van delichtregeling, wordt de belasting ingeschakeld;Wanneer de spanning van het zonnepaneel groter is dan de OFF-spanning vande lichtregeling met een duur die groter is dan de vertraging van de lichtregeling,schakelt u de belasting uit. 1~14 Lichtregeling +tijdregeling 1-14 u Schakel de belasting in nadat de duur dat de spanning van het zonnepaneellager is dan de spanning van de lichtregeling AAN groter is dan de vertraging van de lichtregeling. Schakel de belasting uit nadat deze de ingestelde tijd heeft gewerkt. Nadat de duur dat de spanning van het zonnepaneel groter is dan de OFF- spanning van de lichtregeling groter is dan de vertraging van de lichtregeling,schakelt u de belasting uit (licht controle overheerst).

Handmatige modus(standaard)Druk kort op de [ENTER] toets om de lading aan/uit te zetten (wordt nietbeïnvloed door lichtregeling)16 DebugmodusWanneer de spanning van het zonnepaneel lager is dan de spanning van delichtregeling AAN, schakelt u de belasting onmiddellijk in.Wanneer de spanning van het zonnepaneel hoger is dan de spanning van delichtregeling UIT, schakelt u het zonnepaneel uit.de lading onmiddellijk Normaal aanDe belasting is altijd ingeschakeld (In geval van overvoltage van de batterij,overontlading van de batterij, kortsluiting van de belasting, overbelasting, te hogetemperatuur van de batterij of te lage temperatuur van de batterij).belasting schakelt de uitgang uit)

Bescherming tegen kortsluiting van de belasting schakelaar Sommige inductieve belastingen of capacitieve belastingen produceren een hoge stroom op het moment van opstarten, waardoor de kortsluitbeveiliging van de belasting gemakkelijk in werking treedt, met als gevolg dat de belasting niet wordt ingeschakeld. Deze functie kan worden uitgeschakeld als het systeem niet kan worden opgestart (Opmerking: Nadat deze functie is uitgeschakeld, is kortsluiting aan de belastingzijde van de regelaar verboden!)

Over-ontlading vertraging Nadat de accuspanning lager is dan de overontlaadspanning, schakelt de regelaar de vertragingstijd voor de belasting uit. (Opmerking: alleen het type aangepaste batterij kan worden ingesteld)

Temperatuur eenheid De eenheid is Celsius "°C" De eenheid is Fahrenheit "℉". NLNL14 15

RS485 communicatie baud snelheid De baudsnelheid van de RS485-communicatie kan worden aangepast aan de werkelijke behoeften.

Apparatuur adres Het communicatieadres van het apparaat kan worden aangepast aan de werkelijke behoeften.

Systeem herstart Druk één keer op [ENTER], 'F01' knippert; druk nogmaals één keer op [ENTER] en de controller start opnieuw op.

Fabrieksreset Reset de controller naar de fabrieksinstellingen in overeenstemming met "8.17".

Historische gegevens schoonmaken Wis de historische gegevens van de controller in overeenstemming met "8.17".

RS485-communicatie: Standaard baudrate: 9.600 bps; pariteitsbit: geen; databit: 8 bit; stopbit: 1 bit Type interface: RJ45, communicatie voeding uitgangsspecificatie: 5V/200mA

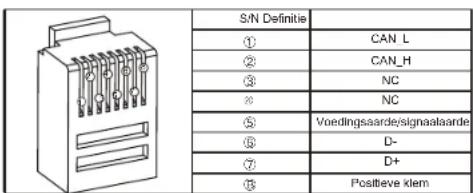

Definitie van de volgorde van de communicatielijnen van de RJ45-interface: S/N Definitie CAN_L CAN_H

Positieve klemOpmerking: NC staat voor een lege pin, wat betekent dat de pin niet is aangesloten.

11. KAN mededeling (Facultatief)

1) CAN-communicatie: ondersteuning RV-C-protocol

[Selecteren]: kort indrukken om naar het bladermenu te gaan en de gegevensverhoging in te stellen; Houd de "System Alarm" interface 2s ingedrukt om de "Load Short Circuit/ Overload Protection" foutcode te wissen. [Enter]: 3 seconden ingedrukt houden om de parameterinstelling te openen/sluiten; Kort indrukken: kort indrukken van aan/uit laden in de menubladerinterface (handmatige modus); In de interface van het instelmenu drukt u kort op voor parameterwijziging en bevestiging. TTL-COM

Systeemalarme Betekenis Beschrijving Normaal systeemGeen actieE1 Batterij overontladenSchakel de belastingsuitgang uit nadat de accuspanning isgestegen tot over-ontlading heraansluitspanning, overontlading verlichten om teherstellenbelastingsuitgangE2 Overspanning batterijStop met opladen, controleer en zoek de oorzaak van dehoge accuspanning. Het opladen wordt automatisch hervatnadat de accuspanning is verlaagd. Waarschuwing onderspanningbatterijBatterijspanning onder deonderspanningswaarschuwingsdrempel, alleenwaarschuwing Belasting kortgesloten Uitgang belasting uitschakelenE5 Overstroom belastingUitgang belasting uitschakelen en vertragingsbeveiliginguitvoeren met een veelvoud van de nominale stroom Overtemperatuurbeveiligingvan apparaatWanneer de interne temperatuur hoger is dan de ingesteldetemperatuur, start de constante temperatuurregeling;opladen is verboden wanneer de temperatuur hoger is dan75°C, en het opladen wordt hervat wanneer de temperatuurlager is.dan 75°C. Bescherming tegen te hogetemperatuur van batterijHet opladen wordt gestopt wanneer de batterijtemperatuur hogeris dan 65°C en automatisch hervat wanneer de temperatuurlager is dan 60°C.E10 Overspanning zonnepaneelHet opladen wordt gestopt en automatisch hervat wanneerde spanning van het zonnepaneel onder de veiligheidslimietkomt. E15 De loodzuuraccu is nietaangeslotenIn de loodzuuraccu-modus is de accu beschadigd of nietaangesloten. E16 Batterij ontladen bij hoge temperatuurbeschermingDe belastingsuitvoer wordt uitgeschakeld wanneer debatterijtemperatuurboven 75°C en hervat wanneer het onder 70°C is. E17 Batterij ontladen bij lage temperatuurbeschermingDe belastingsuitvoer wordt uitgeschakeld wanneer debatterijtemperatuuronder -35°C en hervat als het boven -30°C is E18 Bescherming tegen overladingHet opladen wordt gestopt en 10 seconden nadat de batterijis opgeladen hervat.spanning wordt verlaagd E19 Batterij opladen bij lage temperatuurbeschermingHet opladen wordt gestopt wanneer de batterijtemperatuuronder -35°C en hervat als het boven -30°C is E30 Opladen en ontladenuitgeschakeld doorsysteeminstellingStandaard uitgeschakeld (stel relevante registers in viaprotocol) E31 Beveiliging tegen overspanning,overstroom en omgekeerdestroom, enz.Nadat de abnormale omstandigheden zijn verholpen,herstelt de apparatuur zich automatisch

Installatie van het product

Veelvoorkomende problemen en oplossingen Fenomeen Problemen oplossenLCD-scherm licht niet opControleer of de batterij en het zonnepaneel goed zijn aangesloten en of de LCD-aansluitkabel een slechte verbinding heeft.Er staat spanning op het zonnepaneel, maar De accu wordt niet gedetecteerd aan de kant van deer komt geen spanning uit de accu en codeE1/E15 wordt weergegeven.loodzuuraccu, er komt geen spanning uit beideuiteinden van de accu. Sluit de accu aan om terug tekeren naar de normale situatie of schakel deactiveringsschakelaar van de loodzuuraccu inAls de 12V/24V/36V/48V batterij metnormaal voltage is aangesloten, wordt hetbatterijpictogram op het LCD-schermweergegeven.knippert langzaam en code E1 wordtweergegevenControleer de systeemspanning van de accu of stel dezein om de controller automatisch te identificeren enopnieuw op te starten.Het pictogram voor de systeemspanning12V/24V/36V/48Vop het scherm knippertWijziging van de systeemspanning instellen, waarbij degebruiker wordt gevraagd het systeem opnieuw op testarten om de wijziging in werking te laten tredenDe controller laadt niet opControleer of er verkeerde bedrading is, of het voltagevan het zonnepaneel de nominale waarde overschrijdt, ofde batterij overvol is, of het LCD-scherm een foutcodeweergeeft van interne over-temperatuur, externe over-temperatuur, externe lithium batterij lage temperatuur,of loodzuur batterij open-circuit, en of het weergeeftE7/E10, enz.Het laadvermogen bereikt de nominalewaarde nietVoer systeemstroombegrenzing en thermostatischeregeling uit;Controleer of het systeem de laadstroom heeft geresetAndere problemen of uitzonderingen diemoeilijk op te lossen zijnProbeer opnieuw op te starten (F01) of reset decontroller (F02) en stel de relevante parametersopnieuw in volgens de systeemconfiguraties. WeesvoorzichtigStart sommige ladingen nietProbeer de belastingskortsluitfunctie in te schakelennadat u hebt gecontroleerd of de bedrading correct is.Het scherm geeft "full" weer en het opladenstopt. Het opladen stopt wanneer de voorwaarden van de laadstroomonderbreking vervuld zijn. Als de spanning onder de heraansluitspanning van de laadboost komt,wordt het opladen automatisch hervat.Er is een systeemalarmcode Zie "12. Systeemalarmen" voor meer informatie.

15.1 Installatie voorzorgsmaatregelen

Wees voorzichtig bij het installeren van de batterij. Draag een veiligheidsbril bij het installeren van eennatte loodzuuraccu. Eenmaal in contact met het accuzuur, onmiddellijk afspoelen met water.Blijf uit de buurt van metalen voorwerpen om kortsluiting van de batterij te voorkomen.De batterij kan tijdens het opladen zuurgas produceren. Zorg ervoor dat de omgeving goedgeventileerd is.De batterij kan brandbaar gas produceren. Blijf uit de buurt van vonken.Vermijd bij installatie buitenshuis direct zonlicht en insijpelend regenwater.De verkeerd aangesloten verbindingspunten en gecorrodeerde draden kunnen grote hitteveroorzaken, de draadisolatie doen smelten, de omringende materialen verbranden en zelfs brandveroorzaken. Daarom is het noodzakelijk om ervoor te zorgen dat alle connectoren goed vastzittenen dat de draden bij voorkeur worden vastgebonden met bandjes om te voorkomen dat de dradengaan schudden tijdens mobiele toepassingen met losse connectoren. NLNLHot air Cold air 18 19Bij het aansluiten van het systeem kan de uitgangsspanning van de componenten de veiligheidsspanning van het menselijk lichaam overschrijden, gebruik daarom geïsoleerd gereedschap en houd uw handen droog.De accuklemmen op de controller kunnen worden aangesloten op een enkele accu of op een accupack.De volgende instructies gelden voor een enkele accu, maar zijn ook van toepassing op systemen meteen accupack.Volg de veiligheidsaanbevelingen van de batterijfabrikant.De geselecteerde systeemaansluitkabels moeten een stroomdichtheid ≤4A/mm hebben. Aard de aardklem van de regelaar.Bij het installeren van de batterij is het verboden om de batterijaansluiting om te keren, omdat ditonherstelbare schade kan veroorzaken.

15.2 Installatie stappen

Bedrading en installatie moeten voldoen aan de vereisten van nationale en plaatselijke elektrische voorschriften. De bedradingsspecificaties moeten worden gekozen op basis van de nominale stroom, over het algemeen 5 A/mm

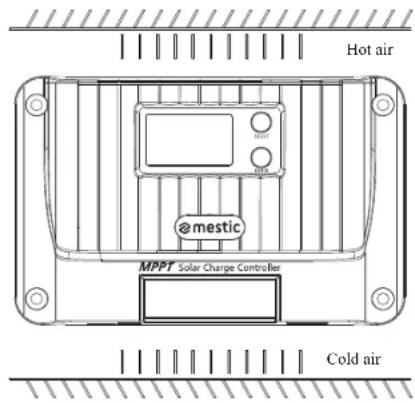

Stap 1: Selecteer een installatielocatieInstalleer de controller niet op een plaats met direct zonlicht, hoge temperaturen of waar gemakkelijk waterkan binnendringen en zorg ervoor dat de controller goed geventileerd is.Stap 2: Bevestig ophangschroevenMarkeer de montagepositie volgens de montagematen van de controller, boor twee montagegaten vangeschikte grootte op de twee markeringen en bevestig de schroeven op de twee montagegaten.Stap 3: Bevestig de controller Breng de bevestigingsgaten van de controller op één lijn met de twee vooraf bevestigde schroeven om de controller op te hangen en bevestig vervolgens de twee schroeven eronder.Stap 4: Open het voordeksel van de controller, bedraad het en sluit het voordeksel.

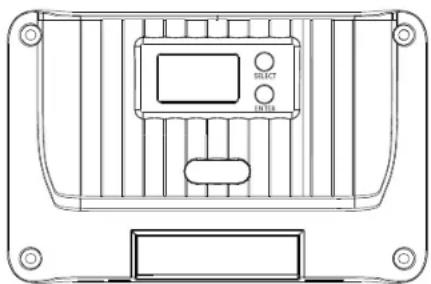

18. Productafmetingen

Overtemperatuurbeveiliging van apparaatWanneer de interne temperatuur van de controller de ingestelde waarde overschrijdt, wordt hetlaadvermogen automatisch verlaagd of wordt het laden zelfs gestopt, waardoor de stijging van de internetemperatuur van de controller verder wordt vertraagd.Bescherming tegen te hoge temperatuur van batterijVoor bescherming tegen te hoge accutemperatuur is een externe sensor voor het meten van deaccutemperatuur nodig. Het opladen wordt gestopt als de batterijtemperatuur te hoog wordt gedetecteerden wordt automatisch hervat als de batterijtemperatuur gedurende 2s daalt tot 5°C onder de ingesteldewaarde.Ingangsoverspanningsbeveiliging Als het vermogen van het accupaneel groter is dan het nominale vermogen, beperkt de regelaar het laadvermogen binnen het nominale vermogensbereik om te voorkomen dat de regelaar beschadigd raaktdoor een te hoge stroom.PV-ingangszijde beveiliging tegen te hoge spanning Als de spanning aan de ingangszijde van de PV-generator te hoog is, zal de regelaar de PV-ingang automatisch uitschakelen.PV-ingangsbescherming tegen omgekeerde aansluitingDe regelaar raakt niet beschadigd als de polariteit van de PV-generator wordt omgekeerd en wordt weernormaal nadat de bedradingsfout is gecorrigeerd.Beveiliging tegen omgekeerd opladen 's nachtsVoorkom dat de batterij 's nachts wordt ontladen door de zonnebatterij.

Systeem Onderhoud Om de optimale werking van de controller gedurende lange tijd te behouden, is het aanbevolen om de volgendeitems regelmatig te controleren.Zorg ervoor dat de luchtstroom rond de controller niet geblokkeerd is en verwijder eventueel vuil van deradiator.Neem tijdig corrigerende maatregelen nadat een fout of vergissing is geconstateerd.Controleer of er sprake is van corrosie, isolatieschade, hoge temperatuur of verbranding/verkleuring bijaansluitingen, vervorming van de behuizing, enzovoort, en repareer of vervang deze tijdig indien nodig.Controleer of er blootliggende of gebroken draden of draden met slechte isolatie zijn en repareer ofvervang deze tijdig.Controleer of er vuil, nestelende insecten of corrosie is en reinig tijdig als dat het geval is.Waarschuwing: Er bestaat gevaar voor elektrische schokken! Voordat u controles of bovenstaandebewerkingen uitvoert, moet u ervoor zorgen dat alle voedingen voor de controller zijn losgekoppeld!Niet-professioneel personeel mag dergelijke handelingen niet uitvoeren.
