GEBRUIKSAANWIJZING PWM MSC-2010 Mestic

Gebruiksaanwijzing NL User instructions EN Bedienungsanleitung DE

Mode d'emploi FR Instrucciones de uso ES Istruzioni per l'uso IT

I. Product Introductie

De producten maken gebruik van 32-bits anelle hoofdbesturingschip en een groot LCD-schem. met instelbare laad- en ontlaadparameters.
◆ Het ondersteunt vijf accutypen: op maat, verzegeld loodzuur (fabriekainstelling), gel loodzuur, natte (open cel) loodzuur, lithiumbatterj (standaard lithiumijzerfosfaat).
Er is een dubbele USB-poort uitgang en de maximale stroom kan 2A bereiken, wat het opladen met hoge stroom van iPhone, iPad, Android mobiele telefoons en andere apparaten ondersteunt.
◆ Automatische Identificatie van de 12V/24V systeemspanning van de loodzuuraccu.
- Het volledige meertraps PWM-laadbeheer kan worden ingesteld op onlladen voor betere ondersteuning van spanningsgevoelige belastingen.
◆ Rijke werkmodi voor belasting zijn eenvoudig te gebruiken bij diverse DC-belastingen.
- Beveiligingsfuncties zoals ingebouwde beveiliging tegen omgekeerde polariteit, beveiliging tegen open circuit, beveiliging tegen hoge temperatuur en overstroom-ikortsluitbeveiliging (instelbaar) zijn zeitherstellend zonder schade aan de controller.
◆ Het dubbele MOS-anti-terugstroomcircuit is uitgerust met ultralage warmteontwikkeling.
◆ Er is een activeringsfunctie voor lithiumbatterijen.
◆ Het gebruiksvriendelijke bladerontwerp en de dynamische interface zijn handig en intuilief voor gebruik.

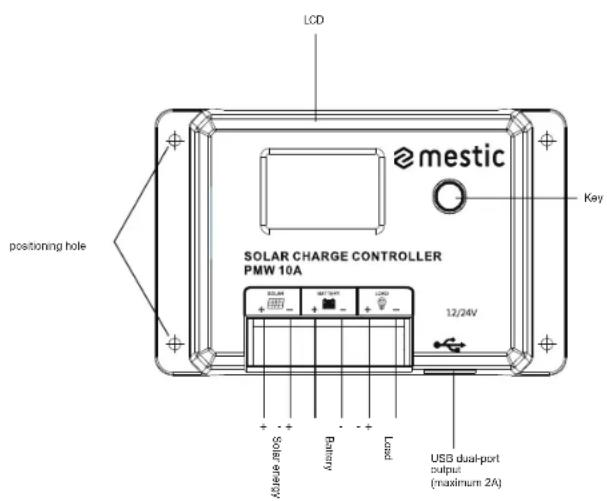

II. Paneel diagram

LCD mestic Key positioning hole SOLAR CHARGE CONTROLLER PMW 10A 12/24V Solar efficiency Battery Load USB dual-port output (maximum 2A)

01

NL

III. Installatie-instructies en voorzorgsmaatregelen

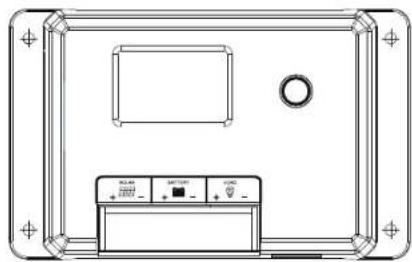

1. De controller moet stevig worden geïnstalleerd en de afmetingen zijn als volgt:
   MSC-2010 Overafmeting: 120°75'34mm Montageafmeting: 108.5'57.5mm
   MSC-2020 Overafmeting: 134*85*36mm Montageafmeting: 121*70mm
2. Diameter montagegaten: 3.5mm

NL

MSC-2010

mestic SOLAR CHARGE CONTROLLER PMW 26A 10kV

MSC-2020

1. Bedieningsinstructies:

1). De eerste stap is het aansluiten van de batterij: als de aansluiting correct is, licht het scherm van de controller o p , anders moet u controleren of de aansluiting correct en stabiel is.

2). De tweede stap is het aansluiten van het zonnepaneel: als er voldoende zonlicht is (het voltage van het paneel is hoger dan het voltage van de batterij), zal het zonnepictogram op het LCD-scherm oplichten, anders moet u controleren of de aansluiting correct en stabiel is.

3). De derde stap is het aansluiten van de belasting: sluit de belastingkabel aan op de belastinguitgang van de regelaar en de stroom mag de nominale stroom van de regelaar niet overschrijden.

1. De controller genereert warmte tijdens gebruik en het wordt aanbevolen om in een geventileerde en warmteafvoerende omgeving.

2. Kies kabels met voldoende capacitelt om overmatig verlies op de lijn en verkeerde inschatting door de controller te voorkomen.

3. In de regelaar wordt een gemeenschappelijk ontwerp voor positieve elektroden toegepast. Als aarding vereist is, aard dan de positieve elektrode.

4. Het is belangrijk om de batterij regelmatig volledig op te laden. Het Interval moet op ten minste eenmaal per maand, anders zal het lijden blijvende schade. De batterij kanwordt alleen volledig opgeladen als er meer energie in de batterij komt dan de belasting verbruikt. Gebruikers moeten dit in gedachten houden bij het configureren van het systeem.

5. Controleer of elke bedradingsklem van de regelaar vergrendeld is, anders is de klem kwetsbaar wanneer de stroom te hoog is.

IV. Staatspictogram

LCD-pictogram	Inhoud Staat
	Dag of opladen	Normaal op
	Identificatie 's nachts	UIT
	Geen belasting Piji uit
	Bij belasting Normaal op
	Batterijstatus normaal	Volledig
	Overspanning
	Overontilarding Volledig

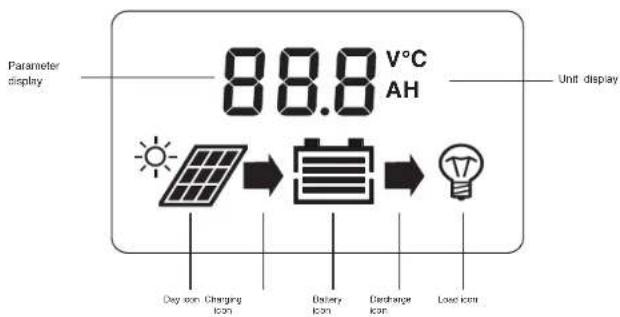

V. LCD Schematisch diagram

Parameter display 88.8 V°C AH Unit display Day icon Charging Icon Battery Icon Discharge Icon Load Icon

NL

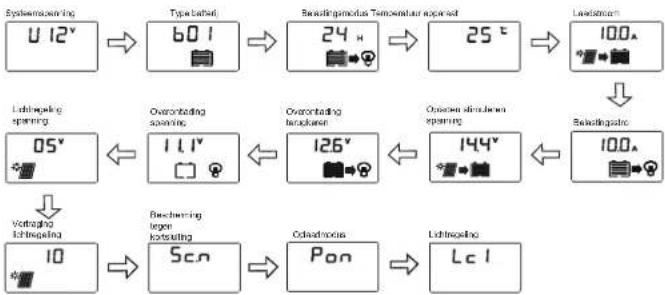

VII. Menu bladeren op LCD-scherm

1. Hoofdpagina

Hocopagina

1.1 Klik op de toets om de lading in of uit te schakelen

1. Menu-Interface

Houd de toets 2s ingodrukt om het parametermenu le openen,

Houd 2 seconden ingedrukt om de parameterinstelpagina te openen (parameter knippert, houd 2

seconden ingedrukt om de parameter aan te passen, houd 2 seconden ingedrukt om de parameter

le bevestigen en de aanpassing af te sluiten).

De instellingamodua wordt automatisch afgesloten na 5 seconden zonder knopbediening en de

real-time gegevenspagina wordt geopend. Tegelijkertijd, na het voltoelen van de laatste

parameterinstelling, kort indrukken om terug te keren naar de hoofdpagina van real-time gegevens.

Opmerking: De instelling van de boost laadspanning is alleen van toepassing op b04 en b07. Als de

accuspanning stijgt tot deze ingestelde spanning, wordt het PWM-laden gestart. Tijdens normaat opladen blijft de piji branden en na het starten van het druppelladen gaat de piji langzaam knipperen.

viii. Controller herstarten en fabrieksgegevens resetten

1. Houd de toets langer dan 10 seconden ingedrukt tot F01 wordt weergegeven op het scherm om de controller opnieuw op te starten:

2. Houd de loets meer dan 20 seconden ingedrukt lot F02 op het schem verschijnt om de fabrieksparameters te herstellen.

IX. Instelling batterijtype

Houd in de hoofdinterface van real-time gegevets de toets 2 seconden ingredukt om het menu voor het instellen van parameters te openen. Druk kort op om over te schakelen naar het menu voor het instellen van het "batterijtype", houd de toets 2 seconden ingredukt om de instellinginterface te openen en de parameters zullen kntpopenen. Druk kort op de parameters aan te passen, houd de toets 2 seconden ingredukt of houd 5 second lang geen toets ingredukt om de parameters te bevestigen en de aanpassingmodus te veraten. Zie "Tabel E" voor de batterijtype van de regelaar. Opmerking: Na het wijzigen van het batterijtype en de systeomspanning moet de regelaar opnieuw worden ingeschakeld, anders werkt de regelaar volgens het batterijtype en de systeomspanning van voor de instelling. Tabel EBatterijtype en displaycodelabel

Karakter weergavacode	Type batterij	Opmerkingen
b01	Vorzegelde loodbatterij	Standardinstelling
b02	Gei-loodzuuraccu
b03	Oversloonde lodzuuraccu
b04	Temare lithumbatterij
b07	Lithium-ijzerfaslaibatterij

X. Belastinggerelateerde parameterinstellingen

1. Bedrijfsmodi laden

1). Lichtregemodus (00H): De belasting wordt in- of uitgeschakeld door het lichtregelsignaal. 2). Tijdbesturingsmodus (01H-23H): De belasting wordt ingeschakeld door het lichtregelsignaal en uitgeschakeld na een vertraging.

Lc1 betekent dat de belasting 's nachts werkt, Lc2 betekent dat de belasting overdag werkt en dat de lichtregeling voorrang heeft op de tijdregeling om de belasting uit te schakelen. Lc3 betekent dat de belasting 's nachts werkt, Lc4 betekent dat de belasting overdag werkt en dat de tijdregeling voorrang heeft.

over de lichtregeling om de belasting uit le schakelen. Bijvoorbeeld: als het is ingesteld op 16u, terwijl de lengte van de nachtradag slechts 12u is, dan zal Lc1/2 slechts 12u werken, terwijl Lc3/4 de ingestelde waarde van 16u zal werken; de standaardinstelling is Lc1-status.

3) Normale inschakelnodus (24): 24 uur lang stroom leveren aan de belasting. 4) C2A-modus: de belasting werd 2 uur per dag, stopt 16 minuten en laat deze modus circuleren. 5) C2d-modus: de belasting werkt overdag om de 2 uur, stopt 15 minuten en laat deze modus circuleren. 6) C2d-modus: de belasting werkt's nachts om de 2 uur, stopt 15 minuten en houdt delsmode in circulate.

(Opmerking: Het maakt niet uit welke verkomodus is ingesteld, als de batterij is ontladen tot de lage waarde, wordt de batterij automatisch opgeladen. uitschakelspenning, zal de regelaar de belasting geforceerd uitschakelen. Wanneer de regelaar actief, blijft de belasting uit)

Weergave	Modus
00H Licht	egelmodus
01H-23H	Tijdbesturingsmodus
24H	Normaal aan ( fabrieksinstelling)
C2A	De lading werkt 2 uur per dag en slopt 15 minuten.
C2d	De belasting werkt overdag 2 uur en stopt 15 minuten.
C2n	De belasting werkt 's nachts 2 uur en slopt 15 minuten.

NL

2. Spanning lichtregeling

In de licht- of tijdbesturingsmodus zal de regelaar, wanneer hij detecteert dat de spanning van het fotovellaïsche paneel (PV-paneel) lager is dan deze ingestelde waarde, de belasting na een vertraging inschakelen. Als 's nachts het omgevingslicht rond het zonnepaneel te fel is, waardoor de uitgangsspanning van het zonnepaneel hoog wordt, schakelt de regelaar de belasting automatisch uit. Dit kan worden opgelost door deze waarde aan te passen.

Aanbevelingen voor de instelling: Het is aanbevolen om de standaardwaarde te behouden.

3. Vertraging lichtregeling

Als de controller detectiert dat de spanning van het PV-pseel lager is dan de ingestelde drempelwaars, wordt de belasting na een vertragling ingeschakeld. Deze tijdwaarde kan worden gebruikt om te voorkomen dat de verlichting wordt uitgeschakeld vanwege een verkeerde inschatting door autolichten of blikseminslag's nachts.

XI. Instellingen voor speciale functies

1. Instelling kortsluitbeveiliging: Sc.n betekent kortsluitbeveiliging aan; Sc.F betekent kortsluitbeveiliging uit, schakel de kortsluitbeveiliging uit voor apparatuur met een te hoge startstroom. De standaardmodus is Ingeschakeid.

2. PWM-oplaadinstelling (alleen van toepassing in b04, b07): Pon belekent PWM-oplaadmodus. PoF belekent niet-verbanden oplaadmodus, het wordt aanbevolen om de niet-verbanden oplaadmodus te gebruiken voor spanningsgevoelige belastingen.

XII. Foutcodetabel

Code weergeven	Geslateerd probleem
E0	Geen fout
E1	Batterij overontladen
E2	Overspanning batterij
E4	Kortsluiting belasting
E5	Overbelasting
E6	Interna overtemperatuur controller
E10	Overspanning zonnapaneel

XIII. Veelvoorkomende problemen en oplossingen

Fenomeen	Veelvoorkomende problemen en oplossingen
LCD-schemticht niet op	Controeler of de batterij goed is sangesloten
LCD-schemtortst nietWeergegeven volledig of niet bijwerken	Controeler of de batterij goed is sangesloten
Het batterijpaneeipictogram koltnet op bij zonlont	Controeler of de aansluiting van de fotovoltaische cel correct is en of het contact betrouwbaar is, of de spanning van de ecoukaart lager is dan de eoussanning
Anderen	Controeler of de bedrading betrouwbaar is en of het systemspanningsidentificatie is correct

NL

XIV. Tabel met technische parameters

Model		MSC-2010	MSC-2020
Konnare stroon	Lead	10A	20A
	Belasting	10A	20A
Konnale vermogen		12V/150W24V/350W	12V/300W24V/600W
Systemispanning		12V/24V/U (auteronatische identificalis)
Veries bij nullas		<7mA/12V; <10mA/2/V
Machiale PV-ingangsspanning		Start de beveiliging on stop met opladen als de spanning boven 55V is. Ga door met opladen als de spanning lager is dan 50V
Maximaal toetsaltbare spanning op de batterij		<22V
Type betelij		b01(SLD)x2/24V	b02(SEL)x2/24V
Oversparningsbeveliging		16.0V	16.0V
Egaliserende leadspanning		14.6V	-
Vermogde leadspanning		14.4V	14.2V
Volterspanning		13.8V	13.8V
Opladen oprieuw aansulien spanning		13.2V	13.2V
Overontleasing oprieuw aansulien spanning		12.6V	12.6V
Overontleadspanning		11.1V	11.1V
Egaliseren van opleasijd		2H	-
Vermog de opleasijd		2H
Optsadmethode		PWM-opladen is de standaardmodus en b04/b07 kan worden ingesteld op puitspladen
USS-uitgang		5V/2A
Bedrijfstemperatuur		-35°C to -60°C;
Hoogle		≤2000m
Beschemingsgraad		IP32
Nettogewicht		135g 180g
Beschemingsfunctie		Bescheming tegen kortsluiting van het zorranszel, ankering van het occupanseel en de accu aansluitbeveliging
		Bescheming tegen te hoge temperatuur, overbelasting van de belasting en Kortsluiting bescheming
Afmetingen product		120°75'34 134'65'36

NL

emestic

NL

Solar charge controller PWM MSC-2010/-2020

Gemaakt in de P.R.C. - geïmporteerd door

Bescherming van het milieu

Dit symbool op het product betekent dat het gaat om een apparaat waarvan de verwijdering valt onder de richtlijn betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Dit apparaat mag in geen geval worden behandeld als huishoudelijk afval en moet worden onderworpen aan een specifiek soort verwijdering voor dit type afval. Recyclage- en terugwinningsystemen zijn beschikbaar in uw regio (afvalverwijdering) en bij distributeurs. Door uw apparaat aan het einde van zijn levensduur naar een recyclagecentrum te brengen, draagt u bij tot het behoud van het milieu en voorkomt u schade aan uw gezondheid.

mestic

Solar charge controller PWM MSC-2010/-2020

Gebruiksaanwijzing NL

Gebruiksaanwijzing NL

Gebruiksaanwijzing NL

Gebruiksaanwijzing NL

Gebruiksaanwijzing NL

Gebruiksaanwijzing NL

Gebruiksaanwijzing NL

Gebruiksaanwijzing NL

Euro Accessoires verklaart hierbij dat de MSC-2010/2020 in overeenstemming is met de basisvereisten en andere relevante regelgeving zoals vermeld in de Europese Richtlijn Elektromagnetische Compatibiliteit (2014/30/EU) en de Laagspanningsrichtlijn (2014/35/EU). Een volledige conformiteitsverklaring kan worden aangevraagd op het adres op de achterzijde.
