I. Produkt-Einführung

◆ Die Produkte verfügen über einen 32-Bil-Hochgeschwindigkeils-Hauptssteuerchip und einen Großbild-LCD-Bildschirm mit einstellbaren Lade- und Entladeparamelem.
Es unterstützt fünf Batterietypen, wie z. B. benutzerdefinierte, verschlossene Blei-Säure-Batterien (Werkseinslellung), Gel Bleibatterie, geflutete (offenzellige) Bleibatterie, Lithiumbatterie (standardmäßig Lithiumeisenphosphat).
Der USB-Ausgang mit zwei Anschlüssen und einer maximalen Stromstärke von 2A unterstützt das Aufladen von iPhone, iPad, Android-Handys und anderen Geräten mit hoher Stromstärke.
◆ Automatische Erkennung der Blei-Säure-Batterie 12V/24V Systemspannung.
Das komplette mehrstufige PWM-Lacemanagement kann zur besseren Unterstützung spannungsempfindlicher Lasten auf Off-Load-Laden eingestellt werden.
◆ Vielfältige Arbeitsmodi sind für verschiedene DC-Lasten einfach zu verwenden.
- Die Schutzfunktionen, einschließlich des eingebauten Verpolungsschutzes, des Unterbrechungsschutzes, des Hochtemperaturschulzes und des Überstrom-/Kurzschlusschutzes (einstellbar), sind selbstreparierend, ohne dass der Controller beschädigt wird.
Der doppelte MOS-Rückflussverhinderungsschaltkreis ist mit einer extrem niedrigen Wärmeentwicklung ausgestattet.
◆ Die Funktion zur Aktivierung der Lithium-Batterie ist vorhanden.
Das benutzerfreundliche Browsing-Design und die dynamische Schnittstelle sind bequem und intuitiv zu bedienen.

II. Panel-Diagramm

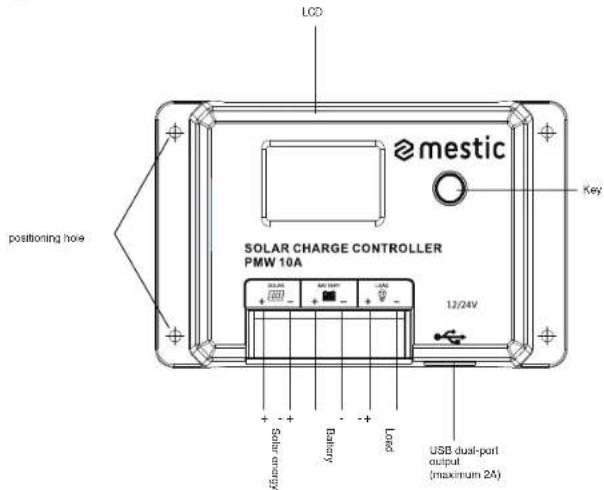

LCD mestic Positioning hole SOLAR CHARGE CONTROLLER PMW 10A 12/24V Solar energy Battery Load USB dual-port output (maximum 2A) Key

III. Installationsanweisungen und Vorsichtsmaßnahmen

1. Der Controller sollte fest installiert werden, und die Abmessungen sind wie folgt:

MSC-2010Gesamtabmessung: 120°75'34mm Einbaumaß: 108.5'57.5mm

MSC-2020Gesamtabmessung: 134°85'36mm Einbaumaß: 121°70mm

1. Durchmesser der Montageöffnung: 3,5 mm

@mestic SOLAR CHARGE CONTROLLER PMT 10A

M50-2010

SWE 20A SOLAR CHARGE CONTROLLER @mestic SWE 20A

MBC-2020

1. Betriebsanleitung:

1). Der erste Schritt besteht darin, die Batterie anzuschließen: Wenn die Verbindung korrekt ist leuchtet

der Bildschirm des Steuergeräts auf, andemfalls überprüfen Sie bitte, ob die Verbindung korrekt und stabil

ist

2). Der zweite Schritt ist der Anschluss des Solarpanels: Wenn die Sonneneinstrahlung stark genug ist (die

Spannung des Panels ist höher als die Spannung der Batterie), leuchtet das Sonnensymbol auf dem LCD-

Bildschirm auf, andernfalls überprüfen Sie bitte, ob die Verbindung korrekt und stabil ist.

3). Der dritte Schritt ist der Anschluss der Last: Schließen Sie das Lastkabel an die

Lastausgangsklemme d e s Regiers an, wobei der Strom den Nennstrom des Regiers nicht

überschreifen dan.

1. Das Steuergerät erzeugt während des Betriebs Wärme, und es wird empfohlen, die in einer belüfteten und

warmableitenden Umgebung

1. Wählen Sie Kabel mit ausreichender Kapazität, um übermäßige Leitungsverluste und Fehleinschätzungen

durch das Steuergerät zu vermeiden

1. Im Steuergerät wird eine gemeinsame positive Elektrode verwendet. Wenn eine Erdung erforderlich ist,

muss die positive Elektrode geerdet werden.

1. Es ist wichtig, die Batterie regelmäßig vollständig aufzuladen. Das Intervall sollte bei Die Batterie muss

mindestens einmal im Monat ausgetauscht werden, da sie sonst dauerhafte Schäden erleidet. Die Batterie

wird nur dann vollständig geladen, wenn mehr Energie in die Batterie einfließt als von der Last verbraucht

wird. Dies sollte bei der Konfiguration des Systems beachtet werden.

1. Prüfen Sie, ob alle Klemmen des Steuergeräts verriegelt sind, da sonst die Klemmen bei Überstrem

gefährdet sind.

DE

IV. Staatssymbol

LCD-Symbol	Inhalt	Staat
	Tag oder Gebühr	Normal ein
	Identifizierung bei Nacht	AUS
	Keine Last	Pfeil aus
	Bei Belastung	Normal ein
	Batteriestatus normalÜberspannung	Vollständig ein
	Überentladung	Vollständig ein

V. Schematisches LCD-Diagramm

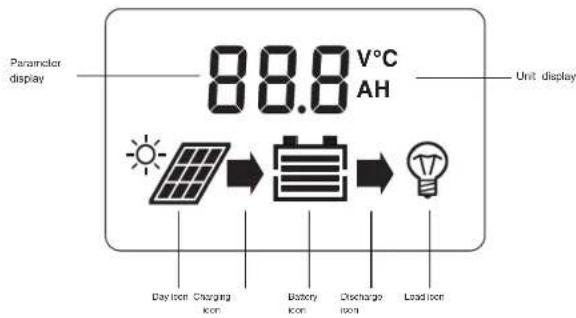

Parameter display 88.8 V°C AH Unit display Day Icon Charging Icon Battery Icon Discharge Icon Load Icon

DE

DE

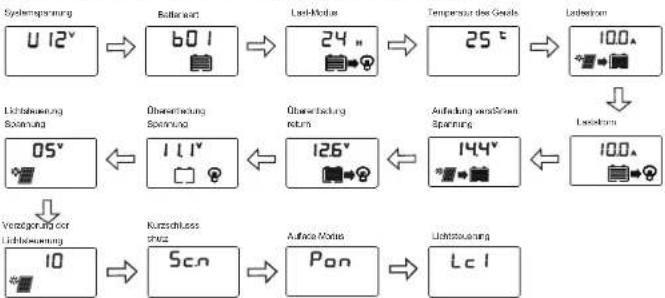

VII. LCD-Bildschirm Menü durchsuchen

1. Hauptseite

1.1 Klicken Sie auf die Taste, um die Last ein- oder auszuschalten

1. Menü-Schnittstelle

Hallen Sie die Taste 2s lang gedrückt, um das Paramelementen aufzurufen.

Kurz drücken, um das Parametermenü zu wechseln (wie in der Abbildung unten dargestellt); 2

Sekunden lang getrückt halten, um die Parametereinstellungsseite aufzurufen (Parameter blink)

kurz drücken, um den Parameter einzustellen. 2 Sekunden lang gedrückt halten, um den Parameter zu bestätigen und die Einstellung zu verlassen).

Das Gerst verlässt den Einstellungsmodus automatisch nach 5 Sekunden ohne Tastenbetätigung

und ruft die Seite mit den Echtzeitdaten auf. Gleichzeitig können Sie nach Abschluss der letzten

Hrweis: Die Einstellung der Boost-Ladespannung gilt nur für b04 und b07.Wenn die Batteriespannung auf die eingestellte Spannung ansteigt, wird die PWM-Ladung gestarlet.Während der normalen Ladung leuchtet der Pfeil weiter, und noch dem Eintritt in die Erhaltungsladung blinkt der Pfeil langsam. (Es wird empfohlen, den Standardwert beizubehalten)

VIII. Neustart des Controllers und Zurücksetzen der Werksdaten

1. Halten Sie die Taste länger als 10s gedrückt, bis F01 auf dem Bildschirm angezeigt wird, um die Steuerung neu zu starten:
2. Halten Sie die Taste länger als 20 Sekunden gedrückt, bis auf dem Bidschirm F02 angezeigt wird, um die werkseitigen Standardparameter wiederherzustellen.

DE

IX. Einstellung des Batterietyps

Halten Sie auf der Haupschrittstelle der Einzelzeitalen die Taste 2 Sekunden lang gedrückt, um das Parametereinstellungsmend aufzurufen. Drücken Sie kurz die Taste, um zum Einstellungsmend "Batterletyp" zu wechselt, halten Sie die Taste 2 Sekunden lang gedrückt, um das Einstellungsmend aufzurufen, und die Parameter blinken. Drücken Sie kurz, um die Parameter einzustellen, halten Sie die Taste 2s lang gedrückt oder halten Sie 5s lang ohne Tastienbetätigung, um die Parameter zu bestätigen und den Einstellmodus zu verlassen. Siehe "Tabelle B" für die Batterletypen des Regiers. Hinweis: Nach dem Ändern des Batterletyps und der Systemspannung muss das Steuergerät erneut eingeschaltet werden, andernfalls wird es entsprechend dem Batterletyp und der Systemspannung vor der Einstellung betrieben.

Tabelle EBatterietyp und Anzeigecodetabelle

Code der Zeichenanzeige	Aiku-Typ	Bemerkungen
b01	Verschlossene Bier-Säure-Batterie	Werkseitige Vorrainstellung
b02	Gel-Biel-Säure-Batterie
b03	Gefutete Bier-Säure-Batterie
b04	Ternäre Lithium-Batterie
b07	Lithium-Eisenphosphat-Aiku

1). Lichtsteuerungsmodus (00H): Die Last wird durch das Lichtsteuersignal ein- oder ausgeschaltet. 2). Zeitsteuerungsmodus (01H-23H): Die Last wird durch das Lichtsteuersignal eingeschaltet und nach einer Verzögerung ausgeschaltet.

Lc1 bedeutet, dass die Last nachta arbeitet, Lc2 bedeutet, dass die Last tagsüber arbeitet und die Lichtsteuerung Vorrang vor der Zeitsteuerung hat, um die Last abzuschalten Lc3 bedeutet, dass die Last nachts arbeitet, Lc4 bedeutet, dass die Last tagsüber arbeitet und die Zeitsteuerung Vorrang hat über die Lichtsteuerung, um die Last auszuschalten. Beispiel. Wenn 16 Stunden eingestellt sind, die Nacht/Tag aber nur 12 Stunden dauert wird Lc1/2 nur 12 Stunden lang eingeschaltet, während Lo3/4 den eingestellten Wert von 16 Stunden einhält, die Vareinstellung ist der Zustand Lc1.

3). Normaler Einschallmodus (24h). versorgt die Last 24 Stunden lang mit Strom

4) C2A-Modus: Die Last arbeitet 2 Stunden pro Tag, halt 15 Minuten lang an und bleibt in diesem Modus im Umlauf.

5) Modus C2d: Die Last arbeitel tagsüber alle 2 Stunden. Häll für 15 Minuten an und häll diesen Modus aufrecht.

6) Modus C2d: Die Last arbeitet alle 2 Stunden in der Nacht, hält 15 Minuten lang an und lässt den Stromkreislauf weiterlaufen.

(Hinweis. Unabhängig von der eingestellten Betriebsart wird die Batterie, wenn sie bis auf einen niedrigen Ladezusland entladen ist

Anzeige	Modus
00H	Lichtsleuerungsmodus
01H-23H	Zeitsteuerungsmodus
24H	Normaler Einschaltmodus (Werkseinstellung)
C2A	Die Last ist 2 Stunden pro Tag in Betrieb und wird 15 Minuten lang unterbrochen.
C2d	Die Last ist tagsüber 2 Stunden lang in Betrieb und wird dann für 15 Minuten angehalten.
C2n	Die Last ist nachts 2 Stunden lang in Betrieb und wird dann für 15 Minuten angehalten.

2. Lichtsteuerspannung

Im Licht- oder Zeitsteuerungsmodus schaltet der Regler die Last nach einer Verzögerung ein, wenn er feststellt, dass die Spannung des Solarpanels (PV-Panels) unter dem eingestellten Wert liegt, anderemfalls schaltet er die Last aus. Wenn in der Nacht das Umgebungelicht um das Solarpanel zu hell ist und die Ausgangsspannung des Solarpanels zu hoch wird, schaltet der Regler die Last automatisch ab. Dies kann durch Anpassung dieses Wertes behoben werden.

Empfehlungen für die Einsstellung: Es wird empfohlen, den Standardwert beizubehallen.

3. Verzögerung der Lichtsteuerung

Wenn das Steuergerät feststellt, dass die Spannung des PV-Paneis unter dem eingestellten Schwellenwert liegt, schaltet es die Last mit einer Verzögerung ein. Diese Zeit kann verwendet werden, um zu verhindern, dass die Beleuchtung aufgrund von Fehleinschätzungen durch Autoscheinwerfer oder Bilze inschlag in der Nacht ausgeschaltet wird. Empfehlungen für die Einstellung: Es wird empfohlen, den Standardwert beizubehalten.

XI. Einstellungen für Sonderfunktionen

1. Einstellung des Kurzschlussschutzes: Sc,n bedeutet Kurzschlussschutz ein; Sc,F bedeutet Kurzschlussschutz aus, bitte schalten Sie die Kurzschlussschutzfunktion für Gerste mit einem zu hohen Anlaufstrom aus. Die Standardeinstellung ist ein.
2. PWM-Ladecinstellung (nur bei b04, b07): Pon bedeutet PWM-Lademodus; PoF bedeutet Abgetrennter Lademodus, as wird empfohlen, den abgestrennten Lademodus für spannungsempfindliche Lasten zu verwenden.

XII. Fehlercode-Tabelle

Code anzeigen	Verwandtes Problem
E0	Kein Fehler
E1	Überentladung der Batterie
E2	Überspannung der Batterie
E4	Kurzschluss der Last
E5	Überlastung
E6	RegierInterne Übertemperatur
E10	Überspannung im Solarmodul

XIII. Allgemeine Probleme und Lösungen

Phänomen	Allgemeine Probleme und Lösungen
LCD-Bildschirm leuchtet nicht	Bitte prüfen Sie, ob der Anschluss der Batterie korrekt ist.
LCD-Bildschirm wird nicht angezeigt vollständig oder nicht aktualisierten	Bitte prüfen Sie, ob der Anschluss der Batterie korrekt ist.
Das Batteriesymbol leuchtet bei Sonnenlicht nicht auf	Bitte prüfen Sie, ob der Anschluss der Fotovoltaikorelle korrekt und der Kontakt zuverlässig ist, ob die Spannung der Batterieplatine kleiner ist als die Batteriespannung
Andere	Prüfen Sie, ob die Verkabelung zuverlässig ist und ob das System die Spannungszenkennung korrekt ist

DE

Modell		MSC-2010	MSC-2020
Nennstrom	Laden Sie	10A	20A
	Laden Sie	10A	20A
Nennleistung		12V/150W24V/300W	12V/300W24V/600W
Systemspannung		12V/(24V)/U-(automatische Erkennung)
Leslaufverlust		<7mA/12V; <10mA/24V
Maxmale PV-Eingangsspannung		Starten Sie den Schutz und beenden Sie den Ladeworgang, wenn die Spannung über 55 V liegt. Der Ladeworgang wird fortgesetzt, wenn die Spannung unter 50 V liegt.
Maximal zulässige Spannung auf der Batteriessteile		<32V
Akku-Typ		b01(SLD)×224V	b02(GEL)×224V
Überspannungsschutz		18.0V	18.0V
Angleichung der Ladespannung		14.6V	-
Ladespannung erhöhen		14.4V	14.2V
Erhaltungspladspannung		13.8V	13.8V
Ladevorgang wieder einschalten Spannung		13.2V	13.2V
Überentladung wieder einschaten Spannung		12.6V	12.5V
Überentladungsspannung		11.1V	11.1V
Ausgleich der Ladezeit		2H	-
Verlängerung der Ladezeit		2H
Aufladeverfahren		PWA-Latung ist der Standardmodus, und b04/b07 können auf Impulsadung eingestellt werden.
USB-Ausgang		5W/2A
Betriebstemperatur		-55°C to 60°C;
Höhenlage		<3000m
Schutzgrad		IP32
Nettogewicht		130g 180g
Schutzfunktion		Kurzschusschutz für das Solamodul Verpoungsschutz für das Betterlemodul und die Batterie Anschlussreicherung
		Übertemperaturschutz Überstellungsschutz und Kurzschlusschutz Schutz
Abmessungen des Produkts		120°75'34 134°85'36

DE

mestic®

DE

Solar charge controller PWM MSC-2010/-2020

Hergestellt in P.R.C. - Importiert von

Dieses Symbol auf dem Produkt bedeutet, dass es sich um ein Gerät

handelt, dessen Entsorgung unter die Richtlinie über Elektro- und

Elektronik-Altgeräte (WEEE) fällt. Dieses Gerät darf auf keinen Fall als Hausmüll behandelt werden und muss einer speziellen Entsorgung für diese Art von Abfall zugeführt werden. Recycling- und

Verwertungssysteme sind in Ihrer Region (Müllabfuhr) und bei den Händlern verfügbar. Indem Sie Ihr Gerät am Ende seiner Lebensdauer einer Recyclinganlage zuführen, leisten Sie einen Beitrag zum Umweltschutz und vermeiden gesundheitliche Schäden.

mestic

Bedienungsanleitung DE

Mode d'emploi FR

Bedienungsanleitung DE

Mode d'emploi FR

Bedienungsanleitung DE

Mode d'emploi FR

Bedienungsanleitung DE

Mode d'emploi FR

Bedienungsanleitung DE

Mode d'emploi FR

I. Produktintroduktion

Bedienungsanleitung DE

Mode d'emploi FR

Hiermit erklärt Euro Zubehör, dass das Gerät MSC-2010/2020 den grundlegenden Anforderungen und anderen relevanten Vorschriften entspricht, die in der EU-Richtlinie über elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EU) aufgeführt sind. Eine vollständige Konformitätserklärung kann bei der auf der Rückseite angegebenen Adresse angefordert werden.
