BRUGSANVISNING PWM MSC-2010 Mestic

I. Introduktion til produktet

◆ Produkterme anvender 32-bit højhastigheds hovedkontrolchip og storskærms-LCD med juslerbare opladnings- og alladningsparametre.
Den understøtter fem batterityper som brugerdefineret, forseglet bly-syre (fabriksindstilling), gel bly-syre, oversvæmmet (åben celle) bly-syre, littumbatterl (standard litium-jeminsfal).
Der er USB-udgang med dobbellport, og den maksimale strøm kan nå 2A, hvilket understøtter højstrømsopladning af iPhone, iPad, Android-mobillelefoner og andre enheder.
◆ Automatisk identifikation af 12V/24V systemspænding for blybattener.
Den komplette flertrins PWM-opladningsstyring kan indstilles til off-load-opladning for bedre understøttelse af spændingsfelsomme belastninger.
◆ Rige belastningstilstande er nemme at bruge i forskellige DC-belastninger.
- Beskytlelesesfunktioner, herunder indbygget beskytlelse mod omvendt polaritet, beskytlelse mod åbent kredsløb, beskyttelse mod høj temperatur og beskyttelse mod overstrøm/kortslutning (kan indstiles), er af selvgenoprettelsestypen uden at beskadige
• controlleren.
Dual MOSanti-backflow-kredsløb er udstyret med ultra-lav varmeudvikling.
Der findes en aktiveringsfunktion for litiumbatterier.
Det brugervenlige browserdesign og den dynamiske grænseflade er praktisk og intuilliv a t betjene.

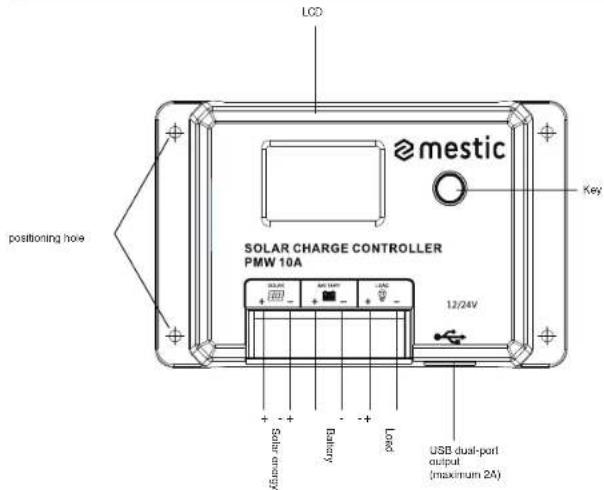

II. Panel-diagram

LCD mestic Positioning hole SOLAR CHARGE CONTROLLER PMW 10A 12/24V Solar energy Battery Load USB dual-port output (maximum 2A) Key

III. Installationsinstruktioner og forholdsregler

1. Betjeningsvejledning:

1). Det første trin er at tislutte batteriet: Hvis tislutningen er korrekt, vil controllerens skæm lyse op, ellers skal du kontrollere, om tislutningen er korrekt og stabil.

2). Det andet trin er at tilslutte solpanelet: Hvis der er stærkt nok sollys (panelets spænding er najere end batterlets spænding), vil sollkonet på LCD-skæmen lyse op,ellers skal du kontrollere, om tilslutningen er korrekt og stabil.

3). Det tredje trin er at tilslutte belastningen: Tilslut belaslningskablet til controllerens belaslningsudgangsterminal, og strømmen må ikke overstige controllerens nominelle strøm.

1. Controlleren vil generere varme under drift, og det anbefales at installere del i ventilerede og varneafledende omgivelser.

2. Vælg kabler med tilstrækkelig kapacitet for at undga for slort tab på linjen og fejlvurdering fra controllerens side.

3. Der anvendes el felles positivt elektrodedesign i controlleren. Hvis der er behov for jordforbindelse, skal den positive elektrode jordes.

4. Det er vigtigt at lade batterlet helt op ofte. Intervallet bør være på er kun fuldt opladet, når der kommer mere energi ind i batterlet end der bruges af belastningen. Brugerne bør have dette i tankerne, når de konfigurerer systemet.

5. Kontroller, om hver ledningsterminal på controlleren er låst, ellers vil terminalen være sårbar, när strømmen er for stor.

DK

IV. Statsikon

LCD-ikon Indhold Stat
	Dag eller opladning	Normal på
	Identifikation om natten OFF
	Ingen belastning	Pil af
	Ved belastning	Normal på
	Batterislatus normal	Fuldt ud
	Overspænding
	Overaftladning Fuldt ud

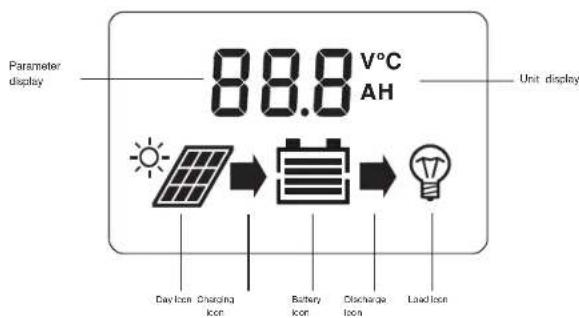

V. LCD-skematisk diagram

Parameter display 88.8 V°C AH Unit display Day Icon Charging Icon Battery Icon Discharge Icon Load Icon

DK

DK

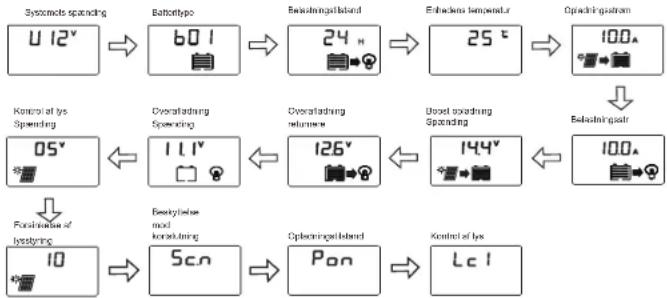

VII. Menu til gennemsyn af LCD-skærm

1. Hovedside

Hoseckide

nede i 2 sekunder for at bekræfte parameteren og afslutte ju st er in gen ).

Den forlader automatisk indstillingstietanden efter 5 sekunder uden knapbeljening og går ind på

siden med realtidsdata. Når du har afslutlet den sidslé parameterindstilling, skal du samtidig trykke

kort for al vende tilbage til hovedsiden med realidsstala.

Bemærk: Indstillingen af boost-opladningsspænding gelder kun i b04 og b07. Når

batteris pændingen stigert til denne indstillede spending, starter PWM-opladningen.

Under normal opladning fordliver pillen tænct, og efter indgangen til float-opladning

begynder pilen at blinke langsomt. (Det anbefales at beholde standardværdien).

VIII. Genstart af controller og nulstilling af fabriksdata

1. Hold taslen nede i mere end 10 sekunder, indill F01 vises på skæmen, for at genstarle

controlleren:

1. Hold tasten nede i mere end 20 sekunder, indtil skærmen viser F02 for at gendanne

DK

IX.Indstilling af batteritype

På hovedgrænsefladen for realtidsdata skal du holde tasten nede i 2 sekunder for at gå ind i

parameterindstillingsmenuen. Tryk kort for at skifte til indstillingsmenuen "Batteritype", hold tasten nede i

2 sekunder for at åbne indstillingsgrænsefladen, og parametrene vil blinke. Tryk kort for at justere

parametrene, hold lasten nede i 2 sekunder eller hold 5 sekunder uden at trykke på lasten for at

bekræfie parametrene og afslutie justeringstilstanden. Se "Tabel E" for controllerens batterityper

Bemærk: Efter ændring af batteritype og systemspænding skal controlleren tændes igen,

ellers vil den fungere i henhold til batteritypen og systemspændingen før indstillingen.

1. Indlæs driftstilstande

1). Lysstyringstillstand (OOH): Belastningen taendes eller slukkes af lysstyringssignalet.

2). Tidsstyringstillstand (01H-23H): Belastningen tændes af lysstyringssignalet og slukkes efter en forsinkelse.

Lc1 betyder, at belastningen fungerer om natten. Lc2 betyder, at belastningen fungerer om dagen, og at lysstyringen har prioritet over tidsstyringen til at slukke for belastningen.Lc3 betyder, at belastningen fungerer om natten. Lc4 betyder, at belastningen fungerer om dagen, og at tidsstyringen har prioritet.

over lyskontrollen for at slukke for belastningen. Hvis den f.eks. er indstillet bl 16 timer, mens nattens/dagens længde kun er 12 timer, vil Lc1/2 kun fungere i 12 timer, mens Lc3/4 vil fungere med den indstillede verdi på 16 timer; standardindstillingen er Lc1-bilstand.

3). Normal on-tilstand (24h): leverer strøn til belasningen i 24 timer.

4) C2A-tilstand: Belastningen arbejder i 2 timer om dagen, stopper i 15 minutter og holder denne tilstand i omlob.

5) C2d-tilstand: Belastningen arbejder hver anden time i dagtimerne, stopper i 15 minutter og holder denne tilstand i omløb.

6) C2d-tilstand: Belastningen arbejder hver anden time om natten, stopper i 15 minutter og holder tilstanden i cirkulation.

(Bemærk: Uanset hvilken belastningstilstand der er indstillet, når battenet er afladet til den lave fabriksindstillingeme.

Skørm	Tilstand
00H	Lysatyringstillstand
01H-23H	Tidskontrollstillstand
24H	Normalændt tilstand (fabriksindstilling)
C2A	Belastningen kører i 2 timer om dagen og stopper i 15 minutter.
C2d	Belastningen kører i 2 timer i dagtimeme og stopper i 15 minutter.
C2n	Lasten kører i 2 timer om natten og stopper i 15 minutter.

2. Spænding tillysstyring

I lys- eller tidsstyringsilstand, när controlleren registrerer, at solcellepanelets (PV-panelets) spænding er mindre och denne indstillede værdi, taender den for belastningen efter en forsinkelse, ellers slukker den for belastningen. Om natten, hvis det omgivende lys omkring solcellepanelet er for skarpt, hvilket får solcellepanelets udgangsspænding till at blive høj, vil det få controlleren till automatisk at slukke for belastningen. Del kan loses ved at justere denne værdi.

Anbefalinger for indstilling: Det anbefales at behoide standardværdien.

1. Forsinkelse aflysstyring

Når controlleren registrerer, at solcellepsanelets spænding er lavere end den indstillade tærskel, taender den for belastningen efter en forskinfelse. Denne tidsværdi kan bruges til at forhindre, at lyset slukkes på grund af feijvurdering forårsaget af billygter eller lyninterferens om natten. Angetalminger for indstilling: Det anbetssies at behoide standardverdien.

XI. Indstillinger for særlige funktioner

1. Indstilling af kortslutningsbeskyttelse: Sc. n betyder kortslutningsbeskyttelse til; Sc.F betyder kortslutningsbeskyttelse fra, slå ventligsl kortslutningsbeskyttelsesfunktionen fra for udstyr med for høj startstrøm. Standardindstillingen er on.

2. PWM-opladningsindstilling (gælder kun i b04, b07): Pon betyder PWM-opladningstilstand; PoF betyder frakoblet opladningstilstand, det anbefales at bruge frakoblet opladningstilstand til spendingsfelsomme belastninger.

XII. Tabel over fejlkoder

Vis kode Relateret problem
E0	Ingen fejl
E1	Overafachning af batteret
E2	Overspænding på batterlet
E4	Kortslutning af belastning
E5	Overbelastning
E6	Controllerens interne overtemperatur
E10	Overspænding af solpanel

XIII. Almindelige problemer og løsninger

Fænomen	Almindelige problemer og løsninger
LCD-skærmen lyser ikke op	Tjek venligst, om batteriets ilsilutning er korrekt
LCD-skærmen viser ikke noget hell eller ikke opdatere	Tjek venligst, om batteriets ilsilutning er korrekt
Ikonel for batteripaneler lyser ikke op med sollys	Kontroller venligst, om ilsilutningen af solcellen er korrekt, og om kontakten er pådelig, om spændingen af batterikortet er mindre end batterspændingen
Andre	Kontroller, om ledningerne er pådelige, og om systemet Spændingsidentifikation er korrekt

DK DK

XIV. Tabel over tekniske parametre

Model		MSC-2010	MSC-2020
Nominal strom	Opladning	10A	20A
	Belastning	10A	20A
Nominal effekt		12V/150W24V/300W	12V/300W24V/600W
Systemets spending		12V/24V/U-(automatisk certification)
Tab uden belastning		<7mA/12V: <10mA/24V
Maksimal PV-indgangspænding		Start beskytlelsen, og stop opladningen, när spændingen er over 55V. Fortset med at oplade, när spændingen er under 50V.
Maksimal tillaktspænding i batteriesende		<32V
Battertype		b01(SLD)x224V	b02(GEL)x224V
Beskytlebe mod overspænding		18.0V	18.0V
Udligning af ladespænding		14.6V	-
∅g opladningspændingen		14.4V	14.2V
Flytende opladningspænding		13.8V	13.8V
Opladning Uslutkes igen Spænding		13.2V	13.2V
Tilutning af overlafdrning Spænding		12.6V	12.5V
Overlafdringspænding		11.1V	11.1V
Udligning af oplodningtid		2H	-
∅g oplodningiden		2H
Opladningsmetode		PWM charging is the default mode, and b04b07 can be set to pulse charging
USB-udgang		5V/2A
Driftstemperatur		-55°C to 60°C;
Høyde		≤3000m
Beskyttelasesgrad		IP32
Nattovægt		130g 180g
Beskyttelsestunktion		beskytlse mod kortslutning af solcdelpanel; batterpanel og batterbackup beskytlese afforbindelsar
		Beskytlse mod overtemperatur, beskytlese mod overbelastning og kortslutning beskytlese
Produktete dimensioner		120°75'34 134°65'36

mestic®

DK

Solar laderegulator PWM MSC-2010/-2020

Fremstillet i P.R.C. - Importeret af

Beskyttelse af miljøet

Dette symbol på produktet betyder, at det er et apparat, der skal bortskaffes i henhold til direktivet om affald af elektrisk og elektronisk udstyr (WEEE). Dette apparat må ikke på nogen måde behandles som husholdningsaffald og skal underkastes en særlig form for bortskaffelse af denne type affald. Genbrugs- og genanvendelsessystemer er tilgængelige i dit område (bortskaffelse af affald) og hos distributører. Ved at aflevere det udtjente apparat på en genbrugsstation bidrager du til miljøbeskyttelse og forebygger sundhedsskader.

mestic

Solar laddningsregulator PWM MSC-2010/-2020

den i ventilierte og varmespredte omgivelser.

först være fullacet når det tilfores mer energi till batterlet enn det

1. Kontroller om hver ledningsterminal på kontrolleren er låst,

Dette symbolet på produktet betyr at det er et apparat som er

Euro Accessoires erklærer hermed, at MSC-2010/2020 er i overensstemmelse med de grundlæggende krav og andre relevante bestemmelser, der er anført i det europæiske direktiv om elektromagnetisk kompatibilitet (2014/30/EU) og lavspændingsdirektivet (2014/35/EU). En fuldstændig overensstemmelseserklæring kan rekvireres fra adressen på bagsiden.
