BRUGSANVISNING MSC-4030 Mestic

Tak, fordi du valgte vores produkter!

Sikkerhedsinstruktioner

1. Da styringen har en spænding, der overskrider sikkerhedsgrænsen for menneskekroppen, skal du læse manualen omhyggeligt før brug og betjene styringen, når sikkerhedsundervisningen er afsluttet.
2. Da ingen dele skal vedligeholdes eller repareres inde i controlleren, må du ikke selv skille controlleren ad og reparere den.
3. Installer controlleren indendørs for at undgå eksponering af komponenter, og hold vand væk fra controlleren.

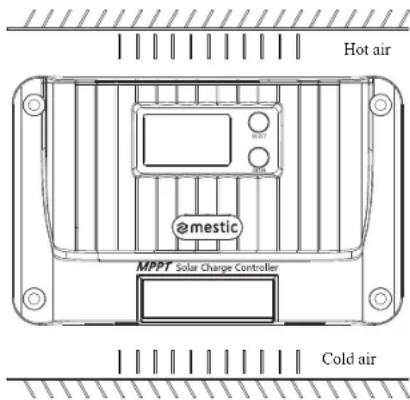

4. Da kølefinnen bliver meget varm under drift, skal du installere controlleren på et godt ventileret sted.
5. Det anbefales, at der monteres en passende sikring eller afbryder uden for controlleren.
6. Før du installerer og justerer ledningerne til controlleren, skal du sørge for at frakoble ledningerne til solcelleanlægget og sikringen eller afbryderen nær akkumulatorbatteriets terminaler.
7. Efter installationen skal du kontrollere, om alle ledninger er tæt forbundet for at undgå faren for varmeakkumulering på grund af løs forbindelse.

Advarsel: Angiver, at denne handling er farlig, og at der skal foretages sikkerhedsforberedelser før brug.

Vær opmærksom: Indikerer destruktiv drift.

1. Introduktion af produktet

1.1 Produktoversigt

Shiner-seriens controller anvender den brancheførende MPPT til at opnå maksimal energisporing for solpanellet, dvs. den kan hurtigt og præcist spøre solbatteriets maksimale effektpunkt under alle forhold og opnå solpanelets maksimale energi i realtid, hvilket forbedrer solsystemets energiudnyttelsesgrad betydeligt. Den bruges i vid udstrækning som den centrale kontrolkomponent i off-grid PV-systemer til at styre arbejdet med solpaneler, batterier og belastninger. Desuden har den komplette software- og hardwarefejlregisterings- og beskyttelsesfunktioner for i videst muligt omfang at undgå skader på produktkomponenter forårsaget af installationsfelj og systemfejl.

1.2 Produktets egenskaber

◆ Bruger MPPT med en sporingseffektivitet på op til 99,9%.
◆ Understøtter opladning og afladning med fuld effekt på én gang.
Understøtter flere batterityper som f.eks. forseglet batteri, gelebatteri, oversvømmet batteri, litiumbatteri og brugerdefineret batteri.
◆ Understøtter litiumbatteri og aktiveret blysyrebatteri.
◆ Understøtter indstilling af opladningsstrøm.
◆ Understøtter indstilling af fuld opladning.
◆ Understøtter temperaturkompensation.
◆ Understøtter 17 driftstilstande for belastning.
◆ Understøtter kapacitive belastninger og induktive belastninger.
◆ Gemmer historiske data i 200 på hinanden følgende dage.
◆ Undersløtter RS485-kommunikation med standard Modbus-protokol med justerbar baud-hasighed.
◆ Understøtter TTL-kommunikation af standard Modbus-protokol med fast baud-hastighed.
◆ Understøtter Bluetooth-kommunikation (valgfrit).
◆ Understøtter CAN-kommunikation (valgfrit).
◆ Har komplette opladnings- og afladningsbeskyttelsesmekanismer for overspænding, overstrøm, overbelastning, overtemperatur, kortslutning osv.
◆ Anvend aluminiumsradiator af høj kvalitet og højtemperatur-derating-behandling for at sikre pålidelig og effektiv drift under forskellige driftsforhold.

DK

1.3 Beskrivelse af udseende og brugerflade

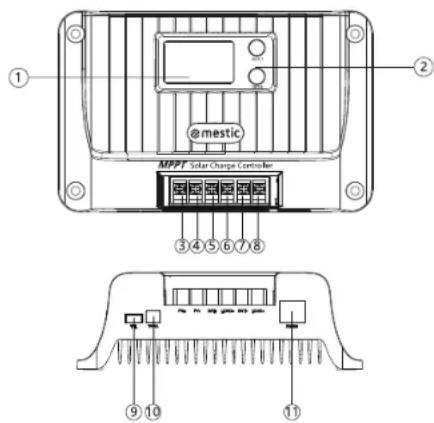

① @mestic MPPT Solar Charge Controller ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪

S/N	Navn	S/N	Navn
1	LCD	7	Batteriets positive grænseflade
2	Knap	8	Indlas positiv grænseflade
3	Solpanelets positive grænseflade	9	TTL-kommunikationsgrænseflade
4	Solpanelets negative grænseflade	10	Interface til temperatursensor
5	Batteriets negative interface	11	RS485/CAN-kommunikationsgrænseflade
6	Indlas negativ grænseflade

2. Introduktion af Maximum Power Point Tracking

MPPT-systemet (Maximum PowerPoint Tracking) er en avanceret opladningsteknologi med mere energiudbytte fra solbatterierne ved at justere de elektriske modulers driftstillstand. På grund af solcellebatteriets ulinearitet er der et maksimalt effektpunkt på dets kurve. Den PWM-opladningsteknologi, der bruges i den traditionelle styring, kan ikke oplade batteriet kontinuerligt på det punkt, så den kan ikke opnå d e n maksimale energi fra solpanelet. I stedet kan solcellecontrolleren med MPPT allid spore opstillingens maksimale effektpunkt for at oplade batteriet med maksimal energi. For eksempel for 12V-solsystemet, da solbatteriets spids-til-spids-spænding (Vpp) er ca. 17V, men batterispændingen er ca. 12V, derfor er solbatteriets spænding ca. 12V, når den almindelige ladestyring oplader batteriet, del vil sige, at solbatteriet ikke udnytter sin maksimale effekt fuldt ud.

DK

MPPT-regulatoren kan overvinde problemet og justere solpanelets indgangsspænding og -strøm i realtid for at nå den maksimale indgangseffekt. Sammenlignet med den traditionelle PWM-controller kan den desuden udnytte solbatteriets maksimale effekt til at give en større ladestrøm. Generelt kan den forbedre energiudnyttelsesgraden med 15%\~20% end PWM-controller.

Det maksimale effektpunkt ændrer sig ofte på grund af forskellige omgivelsestemperaturer og lysforhold. Og MPPT-controlleren er i stand til at justere parametrene i realtid under forskellige forhold, hvilket gør, at systemets status altid er tæt på det maksimale driftspunkt. Hele processen er helt automatisk uden nogen form for justering.

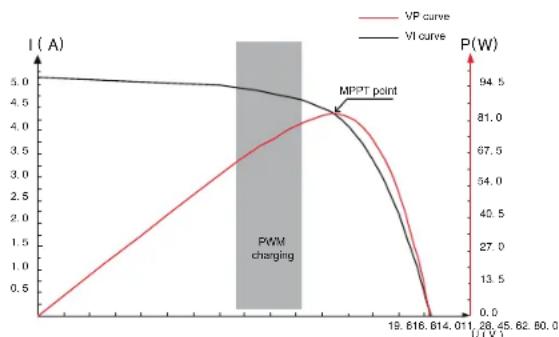

I (A) När lysintensiteten falder, falter strømmen. U (V) Og när lysintensiteten falder, falter den abne kredslæbbspænding.

Fig. 2-2 Forholdet mellem batteripanelets udgangskarakteristik og lysintensiteten

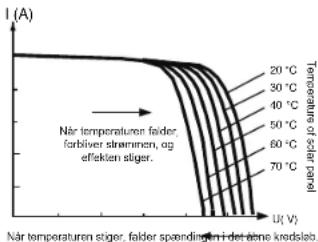

Fig. 2-3 Forholdet mellem batteripanelets udgangskarakteristik og temperaturen

03

DK

1. Tekniske parametre

Produktmodel	MSC-4010 MSC-4020		MSC-4030
Statisk strømforbrug	≤10mA
Batteritype	SLD/GEL/FLD/LI/USE/USELI. SLD som standard
Systemets spending	12V/24V
Batteriets driftspændingsområde	8V-32V
Nominal opladningstrøm	10A	20A	30A
Makimal effekt af soljpanel	130W/12V260W/24V	260W/12V520W/24V	400W/12V800W/24V
Makimal PV spending ved åbøri kredslab	60V (55V beskyttelse, 50V gendanneelse)		100V (95V beskyttelse, 90V gendanneelse)
MPPT-driftspændingsområde	(Batterispaending +2V)-45V		(Batterispaending +2V)-72V
MPPT-sporningseffektivitet	>99%
Opladningskonverleringseffektivitet	85%-98% (10%-100% af nominal effektß
Nominal belastningstrøm	10A	20A
Indles driftstilstand	Lysstyring, lysstyring + kösstyring, manuel tilstand (standard), fejlfindingstilstand , normalt åben
Indstilling af opladningstrøm	√
Indstilling til fuld opladning	√
Indstilling af konstant spendingsudgang	√
Opladningstemperaturkompenation af bly-syre Batten	√
Indstilling af temperaturenhed	√
Beskyttelse mod overbelastningkortislutning	√
TTL-kommunikation	Baud-hastighed: 9.600 bps
RS485-kommunikation	RJ45-grænseflade, mod stønmudgang 5V/200 mA,baudhastigheden er 9.600 bps som standard, justerbar.
Bluetooth-kommunikation	Valgfrt
CAN-kommunikation	RJ45-grænseflade, valgfri (RV-C-protokol)
Historiske data	Gem de siste 200 dages historiske data
Beskyttelsesfunktion	PV-overspændingsbeskyttelse,PV-tilslutningsbeskyttelse,PV-kortisluningsbeskyttelse,beskyttelse mod omvendt opladning om natten,beskyttelse mod indgangseffledbegrenning,overtemperaturbeskyttelse,kortslutningbeskyttelse,overbelastingsbeskyttelse,beskyttelse mod overspændingsoveraladning af batteriesbeskyttelse mod omvendtillslutning afbatteriel, korlslutningsbeskyttelse af batteriel.
Type jordforbindelse	Jordforbindelse af frelles negativ elektrode
Ömgivende driftstemperatur	-35°C~65°C
Beskyttelsesgrad	IP32
Keletilsland	Naturlig varmeafledning
Dimension	155°96'41.7mm	181°118'51.7mm	187°133'72mm
Veegt	350g	650g	1200g

04

DK

4. Opladning

4.1 Opladning af blysyrebatteri

Vælg batterilyper som SLD/FLD/GEL/USE, og vælg den passende systemspænding.

Som vist i Fig. 4-1 er opladningstrinnene og flysvrebatterier: MPPT-opladning, opladning med konstant spænding (udligning/ boost/ flydende opladning) och stræmgebænsende opladning. Opladning med konstant spænding er opdeilt i tre trin: udlingsopsladning, boost-opladning og flydende opladning [MPPT-opladning] Når batterispaendingen ikke har nået målværdien for konstant spænding, udfører controlleren MPPT-opladning. Når batterispaendingen när den konstante spændingsværdi, afslutter den automatisk MPPT-opladningen og skifter til konstant spændingsopladning (udligning/boosling/flydende opladning).

[Udligningsopladning] Regelmæssig udligningsopladning er godt for nøgle batterier. Udligningsopladning er hovedsægelt for at gøre batteriets opladningsspænding højere end standardålskudsspændingen, og den kan desuden fordampe batterlektrolytten for at aftalancere batterlspændingen og fuldføre den relevante kemiske reaktior Udligningsopladning og boosting-opladning gentages ikke under en fuld opladning for at undgå overdreven gasudvikling eller overoephedning af batteriel.

Bemærkninger:

1) Da udligningsopladning af blybatterier med gulv producerer eksplosiv gas, skal batterirummel være godt ventileret. 2) Selvom udligningsopladningen hæver batterispændingen, kan den beskadige niveauet for følsomme

jævnstrømsbelastninger, og det er derfor nødvendigt at kontrollere, at den tilladle indgangsspænding for alle belastninger i systemet er større end den indstillede batterispændingsværdi ved udligningsopladning.

3) Overdren v opladning og overdren vasudvikling kan beskadige batteripladen og få de aktive stoffer på batteripladen til at falde at. Desuden kan for høj udigningsladespænding eller for lang udigningsladevarighed beskadige batterlet. Indsil relevante parametre i henhold til specifikationerne for det batteri, der bruges i systamel.

[Boost-opladning] Varigheden af boost-opladning er 2 timer (standard). Når varigheden når den Indstillede værdi, skifter systemet til flydende opladning.

[Flydende opladning] Flydende opladning er det sidste opladningstrin med konstant spænding i opladningscyklussen for blysryrebatterier. Controlleren holder opladningsspændingen konstant ved den flydende opladningsspænding. På dette trin opaldes batteret med en meget svag atrøm for at sikre, at batteret er fuldt opladet. Når batterispændingen er lige så lav som gentilslutningsspændingen ved boost-opladning, forlader systemet del flydende opladningsstadie og genoptager den næste opladningscyklus.

4.2 Opladning af lithium batteri

Vælg batterityper som LI/USE LI, og vælg systemspænding fra 12V/24V.

Som vist i Fig. 4-2 er opladningstrinnene for litiumbatterier: MPPT-opladning/boostopladning/strombegrænsende opladning.

[MPPT-opladning] Når batterispændingen ikke når målværdien for konstant spænding, udfører controlleren MPPT-opladning for at oplade batteriet med maksimal solenergi, og når den er nået, skifter den automatisk til boost-opladning.

[Boost-opladning] I boost-opladningsfasen af litiumbatteriet, när batterispændingen er lavere end boost-opladningsspændingen, udfører systemet MPPT-opladning eller strømbegrænsende opladning, när det när, skifter det til boost-opladning.

05

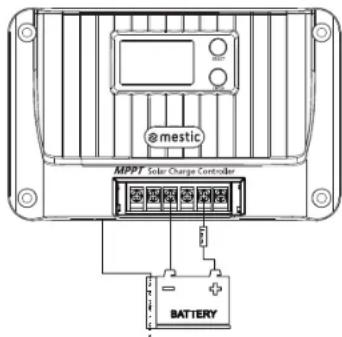

5. Prøvetagning af batteritemperatur og Kontrol

1) Tilslut temperatursensoren til den tilsvarende temperaturgrænseflade for at opnå beskyttelse mod høj og lav temperatur for batterlet og temperaturkompensation for opladningsspændingen for blysyrebatteriet (Ingen temperaturkompensation for litiumbatterlet); hvis temperatursensoren ikke er tilsluttet, er standardtemperaturen 25 °C;

2). For batterirelateret temperaturbeskyttelse/genoprettelsesværdi henvises til beskrivelsen i "12. Systemalarm". Ledningsmetoden er vist i figuren:

@mestic MPPT Solar Charge Controller BATTERY

06

DK

6. Indlæs output

1) [Genopretningsstrategi for kortslutningsbeskyttelse af belastning]:

① Automatisk gendannelse: Selvgendannelsestiden for den første beskyttelse er 10s, den anden er 15s, den tredje er 20s, den fjerde er 25s, den femte er 30s, med mere end fem gange gendannelse af belastningseffekten næste dag;
② Manuel gendannelse: Tryk og hold "SELECT"-knappen nøde i 2 sekunder på systemets alarmgrænseflade, og belastningen gendannes og sendes ud;
2) [Strategi for overbelastningsbeskyttelse]: 10s beskyttelse for belastning større end 1,25 gange den nominelle belastning; 5s beskyttelse for belastning større end 1,5 gange den nominelle belastning; 1s beskyttelse for belastning større end 2 gange den nominelle belastning;
3) Se "8.11-8.13" for belastningsrelaterede indstillinger.

1. Menu

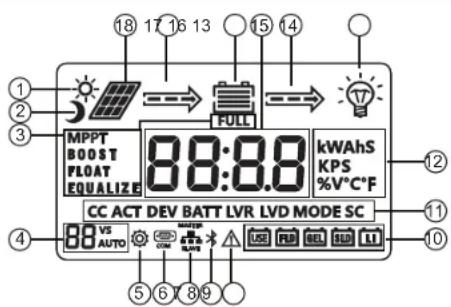

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ MPPT BOOST FLOAT EQUALIZE 88:88 kWAhS KPS %V°C°F CC ACT DEV BATT LVR LVD MODE SC 88 VS AUTO

No.	Beskrivelse	No.	Beskrivelse
1	Ikon for dagtimerne	10	Batteritype
2	Nat-ikon	11	Funktionstegn
3	Opladningstrin	12	Enhedssymbol
4	Systemets spænding	13	Indlæsnings-ikon
5	Indstilling af parametre	14	Afladningstilstand
6	Kommunikationsikon	15	Batteri
7	Parallel kommunikation	16	Spænding/strem
8	Bluetooth-ikon	17	Opladningstilstand
9	Systemets alarmer	18	Solcellepanel

07 08

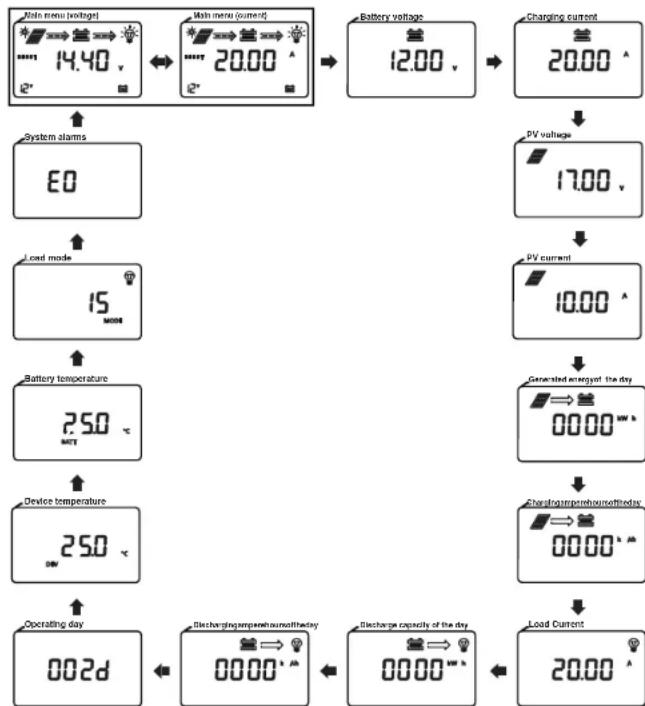

7.1 Se menuen på

1) Alternativ visning mellem (spænding) og (strøm) i hovedmenuen hvert 10. sekund.
2) Tryk kort på [SELECT]-lasten for at gennemse menuen. Hvis der ikke trykkes på en last i 5 sekunder, vender den automatisk tilbage til hovedmenuen.
3) Tryk længe på [ENTER] I 3 sekunder på en hvilken som helst grænseflade for at åbne siden med parameterindstillinger.

8. Parameter indstilling

8.1 Batteriparameter liste

Batteriets parametre
BatteritypeIndstilling/spænding	Forseglet bly-syre SLD	Gel-blysyrebatteri GEL	Oversvømm et bly -syre batteri FLD	Litiumbatteri LI	Brugerdefineret blybatteri USE	Brugerdefineret litiumbatteri USE LI
Overspændingsfrak oblingsspænding ^1	16.0V 16.0V	16.0V 16.0V	V		Boost-spænding +2V	Boost-spænding +2V
Udligning af spænding ^2	14.6V -- 1	4.8V -- 9~17V	-
Boost-spænding ^3	14.4V 14.2V	14.6V 14.4V	9~17V 9~17V
Flydende opladningsspænding ^4	13.8V 13.8V	13.8V -- 9~17V	-
Boost opladning Tilslut spændingen igen ^5	13.2V 13.2V	13.2V 13.2V	9~17V 9~17V
Overafladning genoprettende spænding ^6	12.6V 12.6V	12.6V 12.6V	9~17V 9~17V
Underspænding alarmerende spænding ^7	12.0V 12.0V	12.0V 12.0V	9~17V 9~17V
Overafladning spænding ^8	11.1V 11.1V	11.1V 11.1V	9~17V 9~17V
Afbrydelsesspænding for overafladning ^9	10.6V 10.6V	10.6V 10.6V	9~17V 9~17V
Forsinkelse af overafladning	5s 5s 5s	5s 5s 5s
Udlignende opladningsinterval	30 dage --	30 dage -- 30 dage --
Udligning af opladningsvarighed	120 minutter	-- 120 minutter	minutter -- 120 minutter	minutter --
∅g opladningsvari gheden	120 minutter	120 minutter	120 minutter	-- 120 minutter	--
Temperaturkompensationsfaktor mV/°C/2V	-3	-3	-3	-	-3	-
Bemærk:1 Ovenstående værdier er parametrene ved 25°C/12V; hvis det er et system med 24V/36V/48V, er det relevantSpændingspoint skal automatisk ganges med 2/3/4.

DK

8.2 Parameterindstilling liste

Funktion	Indstillingsområde	Standard
Battertype	SLD/GEL/FLD/LI/BRUG/BRUG LI	SLD
Udligning af opladingspændring1)	9V~17V	Kun tilgængelig for USE
∅g opladingspændring2)	9V~17V	Kun tilgængelig for USE og USE LI
Flydende opadingspændring3)	9V~17V	Kun tilgængelig for USE
∅get opladingspænding ved gonlillslutning4)	9V~17V	Kun tilgængelig for USE og USE LI
Genoprettende spænding ved overafladning5)	9V~17V	Kun tilgængelig for USE og USE LI
Overafladningspændring6)	9V~17V	Kun tilgængelig for USE og USE LI
Systemets spænding	12/24/AUTO	AUTO
Opladningsstrøm	0-klassificeret strøm (0: ingen opladning)	Nominal strøm
Indstilling til fuld opladning 0-10 A,	0: slå funktionen fra 0 0
Indstilling til fuld opladning	on: konstant spændingsudgang uden belastning på batteripolenoF: inlet output uden belastning pabatterletTerminal	oF
Spænding til lysstyring7)	5-11V	5V
Forsinkelse af lysstyring	60-3,600s	60s
Indlaesningstilstand	0-17	1s
Beskytielse mod kortslutning af belastning	on: kortslutningsbeskyttelse ved åben belastning of: kortslutningsbeskyttelse ved lukket belastning	på
Forsinkelse af overafladning 1-60s	5s
Temperaturenhed	°C: Celsius/F: Fahrenheit	°C
RS485-kommunikationens baud-hastighed	1200-115200bps	9600bps
Enhedens adresse	1-247	1
Genstart af systemet	F01	Funktionstast
Nulstilling af fabriksdata	F02	Funktionstast
Klare historiske data	F03	Funktionstast
Bemærk:1: 24V/36V/48V batterisystem, ganges automatisk med 2/3/4 i henhold til den indstillede værdi for at få den faktiske kontrolværdi.

DK

DK

8.3 Type af batteri

8.4 Udlignende opladning\boost-opladning\flydende opladning\opladning gentilslutningsspænding\overafladning gentilslutningsspænding\overafladningsspænding

Indstillingen kan kun foretages, när batteritypen er "USE" eller "USE LI".

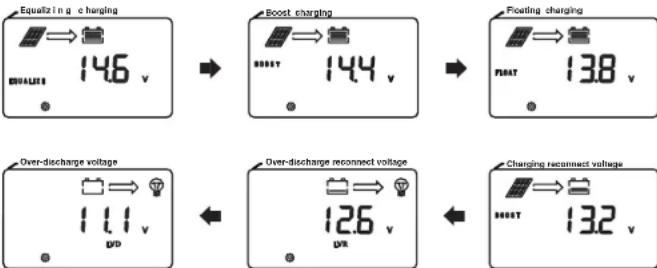

Equalizing charging 146 v EVALUE Boost charging 144 v Floating charging 138 v Over-discharge voltage 111 v VD Over-discharge reconnect voltage 126 v VDR Charging reconnect voltage 132 v

8.5 System spænding

Når systemspændingen ændrer sig, blinker systemspændingsikonet på hovedsiden og beder brugeren om at genstarte for at opnå effektiv drift.

8.6 Opladningsstrøm

1) [Ingen opladning]: Indstil 0
2) [Begræns ladestrøm] Indstil en vilkårlig værdi fra 1 til nominel ladestrøm i trin på 1A.

DK

8.7 Fuld opladning indstilling

1) [Fra]: Indstil 0
2) [On]: Vælg den passende strømværdi mellem 1-10A
Fuld opladning: Når lithiumbatterlets opladningsvarighed med konstant spænding når den indstillede varighed, eller blybatterlet er i tlydende opladning efter udligningsopladningen eller boost-opladningen er færdig, og opladningsstrømmen er mindre end den indstillede strømværdi, stopper systemet opladningen efter 1 minut, og ikonet "FULL" lyser på skærmen.
Opladningsgenoprettelsestilstand: Batterispændingen er mindre end boost-opladningsgenoprettelsesspændingen, systemet genoptager opladningen, og Ikonet "FULL" slukkes på skæmen.

8.8 Konstant spændingsudgang fra blysyre batteri

Konstant spændingsudgang uden batteri Ingen udgang uden batteri

8.9 Lysstyring spænding

1) [Lyskontrol tændt]: Solpanelets spænding er mindre end 5V*N
2) [Lysstyring oF]: Solpanelets spænding er større end 6V*N (N=1/2)

8.10 Lysstyring forsinkelse

Mindste varighed, der kræves for at opfylde tilstanden for tændt eller slukket lysstyring.

8.11 Indlæs tilstand

LCD-sksermen s nummer	Indlæsningstilstand	Beskrivelse
0	Ren lyskontrol	Når solpanelets spænding er mindre end lysstyringens ON-spænding med en varighed, der er stærre end lysstyringens forsinkelse, baterles der for belastningen; Når solpanelets spænding er stærre end lysstyringens OFF-spænding med en varighed, der er stærre end lysstyringens forsinkelse, slukkes der for belastningen.
1~14	Lysatyring + lidsstyrj Ng 1-14 h	Når den bd, hvor solpanelets spænding er mindre end lysstyringens ON-spænding, er stærre end lysstyringens forsinkelse, skal du taende for belastningen. Når belastningen har været i drift i den indstillede bd, skal du slukke for belastningen. Når den periode, hvor solpanelets spænding er stærre end lysstyringens OFF-spænding, er stærre end lysstyringens forsinkelse, skal du slukke for belastningen (lys).kontrol er fremhørskende).
15	Manuel tilstand (standard)	Tryk kort på [ENTER]-tasten for at taende/slutke for belastningen [pavirkes ikke af lysstyring).
16	Feijtfindingstilstand	Når solpanelets spænding er mindre end lysstyringens ON-spænding, skal du straks taende for belastningen.Når solpanelets spænding er stærre end lysstyringens OFF-spænding, skal du slukke belastningen med del somme
17	Normal taendt tilstand	Belastningen er aitid taendt (I tillteide af overspænding i batteriet, overaftadning af batteriet, kortslutning af belastningen, overbelastningen, overtemperatur i batteriet eller lav temperatur i batteriet, vil belastning vil slukke for udgangen)

8.12 Beskyttelse mod kortslutning af belastning switch

Nogle induktive belastninger eller kapacitive belastninger producerer høj strøm ved opstart, hvilket let udløser belastningens kortslutningsbeskyttelse, hvilket resulterer i, at belastningen ikke kan tændes. Denne funktion kan deaktiveres, når systemet ikke kan startes (Bemærk: Når denne funktion er deaktiveret, er kortslutning på belastningssiden af controlleren forbud!)

Når batterispændingen er lavere end overafladningsspændingen, slukker controlleren for forsinkelsestiden for belastningen. (Bemærk: kun typen af brugerdefineret batteri kan indstilles)

8.14 Temperatur enhed

Enheden er centigrade "°C"Enheden er Fahrenheit "°F"

25.0 °C DIV BATT ↔ 77.0 °F DIV BATT

DK

8.15 RS485-kommunikation baud rate

RS485-kommunikationens baud-hastighed kan ændres efter behov.

8.16 Udstyr adresse

Enhedens kommunikationsadresse kan ændres i henhold til de faktiske behov.

8.17 System genstart

Et enkelt tryk på [ENTER], 'F01' blinker; et enkelt tryk på [ENTER] igen, controlleren genstarter.

Nulstil controlleren til fabriksindstillingerne i overensstemmelse med "8.17".

8.19 Rengøring af historiske data

Ryd controllerens historiske data i overensstemmelse med "8.17".

DK

DK

TTL-COM	S/N	Definition
	1	VCC: kommunikationsstrøm forsyningsoutput
	2	RX: modtager af controller-data
	3	TX: controllerens dataoverførende ende
	4	GND

10.RS485

1) RS485-kommunikation:
Standard baud-hastighed: 9.600 bps; paritetsbit: ingen; databit: 8 bit; stop bit: 1 bit
Grænsefladetype: RJ45, specifikation for udgang til kommunikationsstrømforsyning: 5V/200mA
2) Definition af rækkefølgen af kommunikationslinjer på RJ45-grænsefladen:

S/N	Definition
①	CAN_L
②	CAN_H
③	NC
④	NC
⑤	Strømjord/signaljord
⑥	D-
⑦	D+
⑧	Positiv terminal

Bemærk: NC repræsenterer en tom pin, hvilket betyder, at pin'en ikke er tilsluttet.

11. CAN kommunikation (valgfrit)

1) CAN-kommunikation: understøtter RV-C-protokollen

12. Nøgle

[Vælg]: kort tryk for at skifte browsermenu og indstille dataforøgelse;

Tryk og hold "System Alarm"-interfacet nede i 2 sekunder for at slette fejlkoden "Load Short Circuit/ Overload Protection".

[Enter]: Tryk og hold i 3 sekunder for at gå ind i/ud af parameterindstilling;

Kort tryk: kort tryk på on/off-belastning i menubrowsing-grænsefladen (manuel tilstand); I indstillingsmenuen skal du trykke kort for at ændre og bekræfte parametrene.

DK

1. System alarmer

Systemets alarmer	Betydning	Beskrivelse
E0	Normalt system	Ingen handling
E1	Overafladning af batteriet	Sluk for belastningsudgangen, når batterispændingen stiger til over-afladning genopreter spænding, aflaster overafladning for at genoprelle belastningsoutput
E2	Overspænding på batteriet	Stop opladningen, tjek og find årsagen til den haje batteris spænding. Opladningen vil automatisk blive genoptaget, når batterispændingen er sænket.
E3	Advarsel om underspænding i batteriet	Batterispænding under adverselsgrænsen for underspænding, kun adversel
E4	Belastning kortsluttet	Sluk for belastningens output
E5	Overstrøm ved belastning	Sluk for belastningsudgang, og udfør forsinkelsesbeskyttelse med et multiplum af nominal strøm
E6	Beskyttelse af enheden mod overtemperatur	Når den interne temperatur er højere end den indstillede temperatur, starter den konstante temperaturkontrol; opladning er forbudt, når temperaturen er højere end 75 °C, og opladning genoptages, når temperaturen er lavere. end 75 °C.
E7	Beskyttelse mod overophedning af batteriet	Opladningen stoppos, når batteriets temperatur er over 65 °C, og genoptages automatisk, når den er under 60 °C.
E10	Overspænding i solpanel	Opladningen stoppes og genoptages automatisk, når solpanelets spænding er under sikkerhedsgrænsen.
E15	Blybatteriet er ikke tilsluttet	I blysyrebatteribilstand er batteriet beskadiget eller ikke tilsluttet.
E16	Batteriet aflades ved høj temperatur beskyttelse	Belastningsudgangen slukkes, når batteriets temperatur er over 75°C og genoptages, når den er under 70°C.
E17	Batteriet aflades ved lav temperatur beskyttelse	Belastningsudgangen slukkes, når batteriets temperatur er under -35°C og genoptages, når den er over -30°C
E18	Beskyttelse mod overopladning	Opladningen stoppes og genoptages 10 sekunder efter, at batteriet er slukket. spændingen særkes
E19	Batteriet oplades ved lav temperatur beskyttelse	Opladningen stoppes, når batteriets temperatur er under -35°C og genoptages, når den er over -30°C
E30	Opladning og afladning deaktiveret af systemindstilling	Fra som standard (indstill relevante registre efter protokol)
E31	Beskyttelse mod overspænding, overstrøm og omvendt strøm osv.	Når de unormale forhold er fjernet, gendannes udstyret automatisk.

DK

Fænomen Fejlfinding
LCD-skærmen lyser ikke op	Kontroller, om batteriet og solpanelet er korrekt tilsluttet, og om LCD-tilslutningskablet har en darlig forbindelse.
Der er spænding i solpanelet, der er ingen spændingsudgang fra batterisiden, og kode E1/E15 vises.	Batteriet registreres ikke i blysyrebatteriets ende, der er ingen spændingsudgang fra begge ender af batteriet. Tilslut batteriet for at vende tilbage til normal tilstand, eller tænd for kontakten til aktivering af blysyrebatteri.
Når et batteri med normal spænding på 12V/24V/36V/48V er tilsluttet, vises batterlikonet på LCD-skærmen blinker langsomt, og kode E1 vises	Tjek batteriets systemspænding, eller indstil den til automatisk at identificere og genstarte controlleren
Ikonet for systemspænding 12V/24V/36V/48V på skærmen blinker	Indstil systemspændingsændring, så brugeren bliver bedt om a t genstarte systemet, før ændringen træder i kraft
Controlleren oplader ikke	Kontroller, om der er forkert ledningsføring, om solpanelets spænding oversliger den nominelle værdi, om batteriet er overspændt, om LCD-skærmen viser nogen fejlkode for intern overtemperatur, ekstem overtemperatur, eksternt litlumbatteri med lav temperatur eller blysyrebatteri med åbent kredsløb, og om den viser E7/E10 osv.
Opladningseffekten når ikke den nominelle værdi	Udfør systemets strømbegrænsning og termostatstyring; Kontrollér, om systemet har nulstillat ladestrømmen
Andre problemer eller undtagelser, der er vanskelige at løse	Prøv at genstarte (F01) eller nulstille controlleren (F02), og nulstil de relevante parametre igen i henhold til systemkonfigurationen. Vær forsigtig
Kan ikke starte nogle belastninger	Prøv at aktivere belastningens kortslutningsfunktion efter at have kontrolleret, at ledningerne er korrekte
Skærmen viser "fuld", og opladningen stopper.	Opladningen stopper, når betingelserne for afbrydelse af opladningsstrømmen er oplykl. Når spændingen er under boost-opladningsspændingen, genoptages opladningen automatisk.
Der er en systemalarmkode Se "12. Systemalarmer" for detaljer.

15. Product Installation

15.1 Installation forholdsregler

Vær forsigtig, när du installerer batteriet. Brug beskyttelsesbriller, när du installerer et oversvømmel blysyrebatteri. När du kommer i kontakt med batterisyren, skal du straks skylle med vand.
◆ Holdes væk fra metalgenstande for at forhindre kortslutning af batteriet.
♦ Batteriet kan producere syregas under opladning. Sørg for, at del omgivende miljø er godt ventileret.
◆ Batteriet kan producere brændbar gas. Hold dig væk fra gnister.
♦ Ved udendørs installation skal man undgå direkte sollys og nedsivning af regn.
De forkert tilsluttede forbindelsespunkter og korroderede ledninger kan forårsage stor varme, smelte ledningsisoleringen, brænde de omgivende materialer og endda forårsage brand. Derfor er det nøvedigt at sikre, at alle slik er spændt, og at ledningerne helst er fastgjort med bänd for at undgå, at ledningerne rystes under mobile applikationer med løse slik.

DK

Når d u tilslutter systemet, kan komponenternes udgangsspænding overstige den menneskelige krops sikkerhedsspænding, brug derfor isoleret værktej og hold dine hænder tørre.
♦ Batteripolerne på controlleren kan tilsluttes enten et enkelt batteri eller en batteripakke. De følgende instruktioner gælder før et enkelt batteri, men de kan også bruges til systemer med en batteripakke.
◆ Følg venligst batteriproducentens sikkerhedsanbefalinger.
◆ De valgte systemtilslutningskabler skal have en stromtuethed på ≤4A/mm².
♦ Jord controllerens jordterminal.
◆ Når du installerer batteriet, er det forbudt at vende batteriforbindelsen, hvilket kan forårsage uoprettelig skade.

15.2 Installation trin

Ledningsføring og installation skal opfylde kravene i nationale og lokale elektriske forskrifter.

Ledningsspecifikationer skal vælges i henhold til den nominelle strøm, generelt 5 A/mm ^2

Trin 1: Vælg en installationsplacering

Installer ikke controlleren på et sted med direkte sollys, høj temperatur, eller hvor der let kan trænge vand ind, og sørg för, at controlleren er godt ventileret.

Trin 2: Fastgor ophængningsskruer

Marker monteringspositionen i henhold til controllerens monteringsmål, bor to montering shuller af passende størrelse ved de to markeringer, og sæt skruerne fast i de to monteringshuller.

Trin 3: Fastgør controlleren

Juster controllerens fastgørelseshuller med de to forudmonterede skruer for at hænge controlleren op, og fastgør derefter de to skruer nedenfor.

Trin 4: Abn controllerens frontdæksel, tilslut ledningen, og luk derefter frontdækslet.

Hot air @mestic MPPT Solar Charge Controller Cold air

DK

16. Beskyttelsesfunktioner

Beskytielse af enheden mod overtemperatur Når den interne temperatur i controlleren overstiger den indstillede værdi, sænkes opladningseffekten automatisk, eller opladningen stoppes endda, hvilket yderligere bremser stigningen i controllerens interne temperatur.
Beskytielse mod overophedning af batteriet Butteriets overtemperatbedeskytielse knæver en ekstern butteritemperaturfoler. Opladningen stoppes, når batteritemperaturen registreres som værende før høj, og genoptages automatisk, når batteritemperaturen falder til 5 °C under den indstillede værdi i 2 sekunder.
- Beskyttelse mod overspænding i indgangen Når batteripanellets effekt er større end den nominelle effekt, begrænser controlleren opladningseffekten inden for det nominelle effektområde for at forhindre, at for stor strøm beskadiger controlleren, og controlleren går over til strømbegrænset opladning.
Beskyttelse mod for høj spænding på PV-indgangssiden Når spændingen på indgangssiden af solcelkanlægget er for høj, vil controlleren automatisk afbryde solcelleindgangen.
Beskytielse mod omvendt tilslutning af PV-indgang Regulatoren bliver ikke beskadigel, hvis solkelteanlæggets polaritet vendes, og den vender tilbage til normal til s i u n d, når ledningsfejlen er rettel.
Beskyttelse mod omvendt opladning om natten Undgå at batteriet aflades ved hjælp af solcellebatteri om natten.

17. System Vedligeholdelse

For at bevare controllerens optimale driftsydelse i lang tid anbefales det. at følgende punkter kontrolleres regelmæssigt.

• Sørg for, at luftstrømmen omkring controlleren ikke er blokeret, og fjern snavs og skidt fra radiatoren.
• Foretag korrigerende handlinger rettidigt, når der er fundet en fejl.
• Kontrollér, om der er korrosion, isolationsskader, høj temperatur eller forbrænding/misfarvning ved terminalerne, forvrængning af kabinettet osv. og reparer eller udskift i tide, hvis der er noget.
  Tjek, om der er blottede eller ødelagte ledninger eller ledninger med dårlig isolering, og reparer eller udskift dem i tide, hvis der er nogen.
  ◆ Tjek, om der er snavs, insekter, der bygger rede, eller korrosion, og rengør i tide, hvis der er noget.

Advarsel: Der er risiko for elektrisk stod! For du udforer ovenstående kontroller eller operationer, skal du sorge for, at alle stromforsyninger til controlleren er afbrudt!

Det er forbudt for ikke-professionelt personale at udføre sådanne operationer.

DK

18. Produktets dimensioner

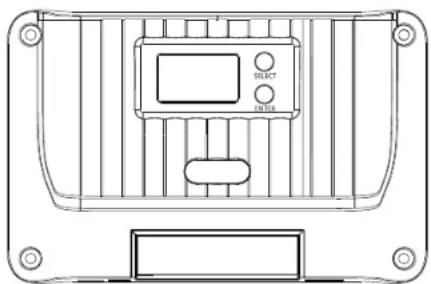

18.1 MSC-4010

Fremstillet i P.R.C. - Importeret af

Beskyttelse af miljøet

Dette symbol på produktet betyder, at det er et apparat, der skal bortskaffes i henhold til direktivet om affald af elektrisk og elektronisk udstyr (WEEE). Dette apparat må ikke på nogen måde behandles som husholdningsaffald og skal underkastes en særlig form for bortskaffelse af denne type affald. Genbrugs- og genanvendelsessystemer er tilgængelige i dit område (bortskaffelse af affald) og hos distributører. Ved at aflevere det udtjente apparat på en genbrugsstation bidrager du til miljøbeskyttelse og forebygger sundhedsskader.

mestic®

Solar laddningsregulator MPPT MSC-4010/-4020/-4030

◆ Sørg for at luftstrømmen rundt kontrolleren ikke er blokkert, og fjern eventuelt smuss eller rusk fra radiatoren.

Euro Accessoires erklærer hermed, at MSC-4010/4020/4030 er i overensstemmelse med de grundlæggende krav og andre relevante bestemmelser, der er anført i det europæiske direktiv om elektromagnetisk kompatibilitet (2014/30/EU) og lavspændingsdirektivet (2014/35/EU). En fuldstændig overensstemmelseserklæring kan rekvireres fra adressen på bagsiden.

SE
