BRUKSANVISNING MSC-4030 Mestic

Instruktioner för användning SE

Bruksanvisning NO

SMART ADVENTURE

NL

Beste gebruikers:

Instruktioner för användning SE

Bruksanvisning NO

SMART ADVENTURE

EN

Dear users:

Instruktioner för användning SE

Bruksanvisning NO

SMART ADVENTURE

DE

Liebe Nutzer:

Instruktioner för användning SE

Bruksanvisning NO

SMART ADVENTURE

Instruktioner för användning SE

Bruksanvisning NO

SMART ADVENTURE

Estimados usuarios:

Instruktioner för användning SE

Bruksanvisning NO

SMART ADVENTURE

Gentili utenti:

Instruktioner för användning SE

Bruksanvisning NO

SMART ADVENTURE

DK

Kære brugere:

Instruktioner för användning SE

Bruksanvisning NO

SMART ADVENTURE

Kära användare:

Tack för att du väljer våra produkter!

Säkerhetsinstruktioner

1. Eftersom styrenhetens spänning överskrider säkerhetsgränsen för människokroppen, ska du läsa handboken noggrant före användning och använda styrenheten efter att säkerhetsutbildningen har slutförts.
2. Eftersom ingen del i styrenheten behöver underhållas eller repareras, får du inte demontera eller reparera styrenheten själv.
3. Installera styrenheten inomhus för att undvika att komponenterna exponeras och håll vatten borta från styrenheten.

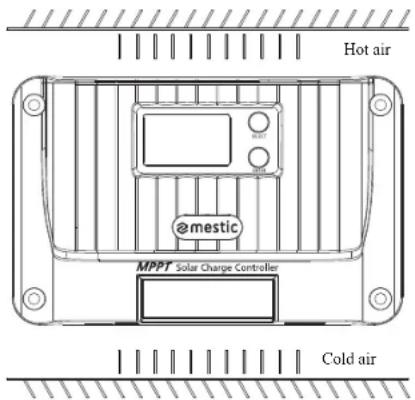

4. Eftersom kylflänsen blir mycket varm under drift ska styrenheten installeras på en väl ventilerad plats.
5. Det rekommenderas att en lämplig säkring eller kretsbrytare monteras utanför styrenhelen.
6. Innan du installerar och justerar styrenhetens ledningar måste du koppla bort solcellsanläggningens ledningar och säkringen eller kretsbrytaren nära ackumulatorbatteriets poler.
7. Efter installationen ska du kontrollera att alla ledningar är ordentligt anslutna för att undvika risken för värmeackumulering på grund av lös anslutning.

Varning: Indikerar att denna operation är farlig och att säkerhetsförberedelser måste göras innan operationen påbörjas.

Uppmärksamhet: Indikerar destruktiv drift.

Tips: Visar förslag och tips till operatören.

Shiner-seriens styrenhet antar den branschledande MPPT för att uppnå maximal energispärning för solpanelen, del vill säga den kan snabb och exakt spära solbatteriets maximala effektpunkt under alla förhållanden och få solpanelens maximala energi i realtid, vilket avsevärt förbättrar solsystemets energianvändningsgrad. Del används ofta som kärnkontrollkomponent i PV-system utanför nätel för att hantera arbetet med solpaneler, batterier och belastningar. Dessulom har den kompletta funktioner för feldetektering och skydd av programvara och hårdvara för att i största möjliga utsträckning undvika skador på produktkomponenter som orsakas av installationsfel och systemfel.

◆ MPPT med spårningseffektivitet på upp till 99,9%.
◆ Stödjer laddning och urladdning med full effekt samtidigt.
- Stödjer flera batterityper, i.ex. förseglat batteri, gelbatteri, översvämmat batteri, litiumbatteri och användardefinierat batteri.
◆ Stödjer ltlumbatterl och blysyraaktiverat batteri. Stöd för
◆ inställning av laddningsström.
◆ Stöd för inställning av full laddning.
◆ Stöd för temperaturkompensation.
◆ Stödjer 17 driftlägen för belastning.

◆ Stöd för kapacitiva och induktiva belastningar.

◆ Spara historiska data i 200 dagar i följd.

◆ Stödjer RS485-kommunikation av standard Modbus-protokoll med justerbar bygghastighet.

Stödjer TTL-kommunikation av standard Modbus-protokoll med fast baudrate.

◆ Stöd för Bluetooth-kommunikation (tillval). Stödjer

♦ CAN-kommunikation (tillval).

◆ Har kompletta skyddsmekanismer för laddning och urladdning för överspänning, överström, överbelastning, övertemperatur, kortslutning etc.

Använder högkvalitativ aluminiumkylare och högtemperatur-deratingbehandling för att säkerställa tillförlitlig och effektiv drift under olika driftsförhallanden.

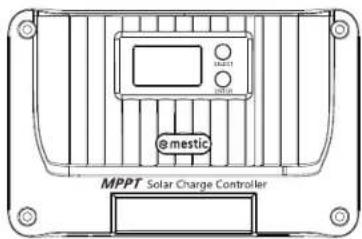

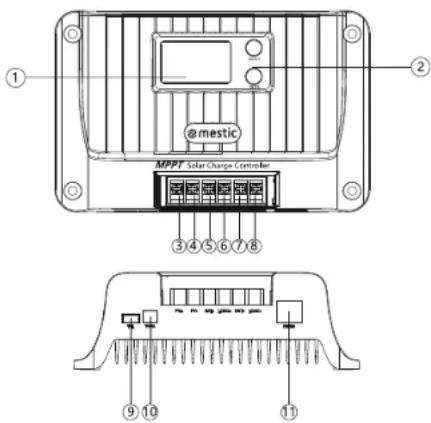

1.3 Beskrivning av utseende och gränssnitt

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ @mestic MPPT Solar Charge Controller ⑨ ⑩ ⑪

S/N	Namn	S/N	Namn
1	LCD	7	Batteri positivt gränssnitt
2	Knapp	8	Ladda positivt gränssnitt
3	Positivt gränssnitt för solpanel	9	TTL-kommunikationsgränssnitt
4	Solpanelens negativa gränssnitt	10	Gränssnitt för temperalurgivare
5	Gränssnitt för negativt batteri	11	Kommunikationsgränssnitt RS485/CAN
6	Ladda negativt gränssnitt

2. Introduktion av Maximum Power Point Tracking

MPPT-systemet (Maximum PowerPoint Tracking) är en avancerad laddningsteknik som ger mer energi från solbatterierna genom att justera drifttillständet för de elektriska modulema. På grund av solbatteriets olinjäritet finns det en maximal effektpunkt på dess kurva. PWM-laddningstekniken som används i den traditionella styrenhelen kan inte ladda batteriet kontinuerligt vid punkten, så den kan inte få ut maximal energi från solpanelen. Istället kan solregulatum med MPPT alltid spåra den maximala effektpunkten för matrisen för att ladda batteriet med maximal energi. Till exempel, för 12V solsystemet, eftørsom solbatteriets lopp-till-lopp-spänning (Vpp) är cirka 17V, men batterispänningen är cirka 12V, därför, när den gemensamma laddningsregulatorn laddar batteriet, är solbatteriets spänning cirka 12V, det vill säga solbatteriet ulövar inte helt sin maximala effekt.

MPPT-regulatorn kan övervinna problemet och justera solpanelens ingångsspänning och ström i realtid för att nå maximal ingångseffekt. Dessutom, jämfört med den traditionella PWM-regulatorn, kan den utöva solbatteriets maximala effekt för att ge en större laddningsström. Generellt sett kan det förbättra energianvändningsgraden med 15% \~ 20% än PWM-regulatorn.

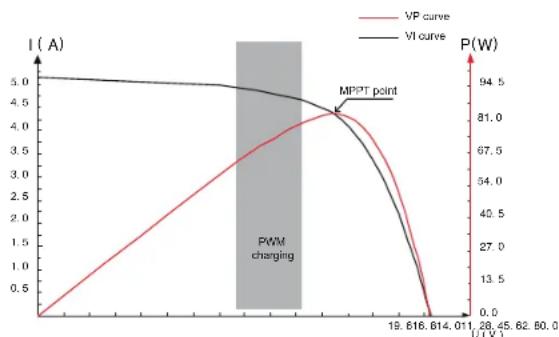

Fig. 2-1 Karakteristisk kurva för batteripanelens uteffekt

Den maximala effektpunkten ändras ofta på grund av olika omgivningstemperaturer och ljusförhållanden. Och MPPT-styrenheten kan justera parametrarna i realtid under olika förhållanden, vilket gör att systemstatusen alltid ligger nära den maximala driftpunkten. Hela processen är helt automatisk utan någon justering.

I (A) När ljuistintelleten minskar, minskar också strömmen. U (V)

Och när ljusintensileten minskar, minskar äppen-kretsspänningen.
Fig. 2-2 Förhållandet mellan batteripanelens utgångskarakteristik och ljusintensiteten

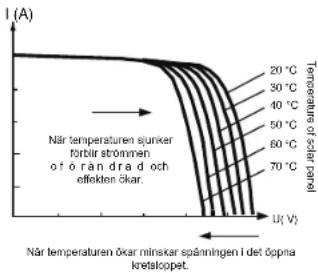

Fig. 2-3 Samband mellan batteripanelens utgångskarakteristik och temperatur

1. Tekniska parametrar

Produktinadell	MSC-4010 MSC-4020		MSC-4030
Statisk strömförbrukning	≤10mA
Batterityp	SLD/GEL/FLD/LI/USE/USE/LI. SLD som standard
Systemets spänning	12V/24V
Battenets driftspanningsintervall	8V-32V
Nominell laddningsström	10A	20A	30A
Maximal effekt för solpanel	130W/12V260W/24V	260W/12V520W/24V	400W/12V800W/24V
Maximal PV:spänning vid öppen krets	60V (55V skydd, 50V återställning)		100V (95V skydd, 90V återställning)
MPPT driftspanningsintervall	(Batterispänning +2V)-45V		(Batterispänning +2V)-72V
Effektivitet för MPPT-spåning	>99%
Laddningens omvandlingseffektivitet	85%-98% (10%-100% av märkeffekten)
Nominell belastningsström	10A	20A
Driftläge för last	Ljusslymning, ljusslymning + lidslymning, manuell tilläge (standard), felsökningsläge, normalt öppen
Inställning av laddningström	√
Inställning för full laddning	√
Inställning av konstant spanningssutging	√
Kompensation av laddningstemperatur för bly-syra batteri	√
Inställning av temperalizenhet	√
Skydd mot överbelastningkortslutning	√
TTL-kommunikation	Baudhastighet: 9.600 bps
RS485-kommunikation	RJ45-gränsnitt, med strömutgang 5V/200mVA,Baudhastigheten är 9.600 bps som standard, justerbar.
Bluelbohl-kommunikation	Valfillt
CAN-kommunikation	RJ45-gränsnitt, tillval (RV-C-protokoll)
Historiska data	Spars de senaste 200 dagamas historiska data
Skyddsfunktion	PV-överspanningsskydd,PV-omkoppingsskydd,PV-kortslutningskydd,skydd mot omvänd nattladdning,skydd mot begränsning av ingängeffekt, övertemperaturskydd,kortslutningsskydd för belastning, övetelastningsskydd,överspanningss-överurladdningsskydd för batteri, skydd mot omkoppling av batterikortslutningsskydd för batteri.
Typ av jordning	Jordning av gemensam negativ elektrod
Ömgivningstemperatur för drift	-35°C~65°C
Skyddsklass	IP32
Kylningsläge	Naturlig värmeavledning
Dimension	155°99'41.7mm	181°118°51.7mm	187°133'72mm
Vikt	350g	650g	1200g

4. Laddning

4.1 Laddning av bly-syra batteri

Välj batterityper som SLD/FLD/GEL/USE och välj lämplig systemspänning.

Som visas i Fig. 4-1 år laddningsstegen för flybatterier följande: MPPT-laddning, laddning med konstant spänning (utjämmand/boostade/fytande laddning) och strombegränsande laddning. Laddningen med konstant spänning är indelad i tre steg: utjämmande laddning, boostad saddning och flytande laddning [MPPT-laddning] När batterspänningen inte har nätt målvårdet för konstant spänning utför regulatorn MPPT-laddning. När batterspänningen när värdet för konstant spänning avslutas MPPT-laddningen automatiskt och övergår till laddning med konstant spänning (utjämmand/boostande/fytande laddning).

[Uljämmande laddning] Regelbunden utjämmande laddning är bra för vissa batterier. Utjämmande laddning är främst lill för att göra batteriets laddningsspänning högre än standardl tilläggsspänningen, dessulom kan den föränga batteriets elektrolyt för att balansera batterspänningen och sluttöra relevant kemisk reaktion. Utjämmande laddning och boosting-laddning upprepas inte under en full laddning för att undvika överdriven gasutveckling eller överheitning av batteriet. Anfeckningar:

1) Eftersom uljämningsladdningen av blybatterier med golv producerar explosiv gas, måste batterifacket vara väl ventilerst.

2)Även om den utjämmande laddningen höjer batterispänningen kan den skada nivån på känsliga likströmsbelastningar, därför är del nödvändigt all kontrollera att den lillätna ingängsspänningen för alla belastningar i systemel är slörre än del inställda batterispänningsvärdet vid utjämmande laddning.

3) Överdriven laddning och gasutveckling kan skada batteriplattan och leda till all de aktiva substanserna på batteriplattan faller av. Desutom kan batteriet skadas av för hög utjämmande laddningspänning eller för lång utjämmande laddningstid. Ställ in relevanta parametrar i enlighet med specifikationema för det batteri som används i systemet.

[Boost charging] Boost-laddningens varaktighet är 2 h (standard). Når varaktigheten när det inställda värdet växlar systemet till flytande laddning.

[Fytande laddning] Flytande laddning är det sista laddningssteget med konstant spänning i laddningscykeln för ett blytbaltori. Slyrenheten håller laddningsspänningen konstant vid den flytande laddningsspänningen. I det här skodel laddas batteriel med en mycket svag störöm för att säkerställa att batteriel är fulladdat. När batterispänningen är lika låg som återanslutningsspänningen för boost-laddning, lämnar systemet det flytande laddningssteget och algerår till nästa laddningscykel.

Välj batterityper som LI/USE LI och välj systemspänning från 12V/24V.

Som visas i Fig. 4-2 är laddningsstegen för litiumbatterier följande: MPPT-laddning/boost-laddning/strömbegränsande laddning.

[MPPT-laddning] När batterispänningen inte när målvärdet för konstant spänning utför styrenhelen MPPT-laddning för att ladda batteriet med maximal solenergi, och när den när målet växlar den automatiskt till boost-laddning.

[Boost-laddning] I boost-laddningsstadiet för litiumbatterier, när batterispänningen är lägre än boost-laddningsspänningen, utför systemet MPPT-laddning eller strömbegränsande laddning, när den när växlar den till boost-laddning.

Fig. 4-1 Laddningskurva för blybatteri

Fig. 4-2 Laddningskurva för litiumbatteri

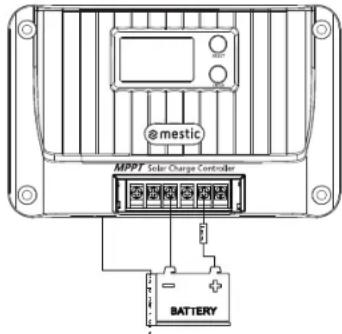

5. Sampling av batteritemperatur och kontroll

1) Anslut temperaturgivaren till motsvarande temperaturgränssnitt för att uppnå hög- och lagtemperalurskydd för batteriel och temperaturkompensation för laddningsspänningen för blybatteri (ingen temperaturkompensation för litiumbatteri); om temperaturgivaren inte är ansluten är standardtemperaturen 25°C;
2). För batterirelaterat temperaturskydd/återhämtningsvärde, se beskrivningen i "12. Systemlam". Kopplingsmetoden visas i figuren:

@mestic MPPT Solar Charge Controller BATTERY

6. Ladda utdata

1) [Äterställningsstrategi för kortslutningsskydd för last]:

① Automatisk återhämtning: självåterställningstiden för det första skyddet är 10s, det andra är 15s, det tredje är 20s, det fjärde är 25s, det femte är 30s, med mer än fem gånger återställa belastningseffekten nästa dag;
② Manuell återställning: håll "SELECT"-knappen in tryckt i 2 sekunder på systemets larmgränssnitt, så återställs lasten och malas ut;
2) [Strategi för överbelastningsskydd]: 10s skydd för belastning som är större än 1,25 gånger märklasten; 5s skydd för belastning som är större än 1,5 gånger märklasten; 1s skydd för belastning som är större än 2 gånger märklasten;
3) Se "8.11-8.13" för lastrelaterade inställningar.

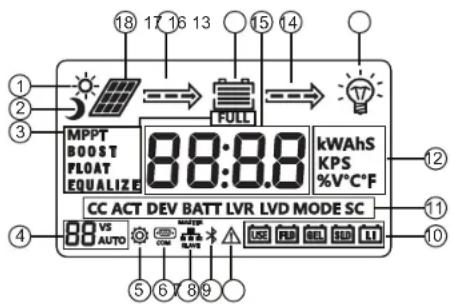

1. Meny


18 17 16 13 15 14 ① ② ③ MPPT BOOST FLOAT EQUALIZE FULL 88:8.8 kWAhS KPS %V°C°F ⑫ ⑪ ⑭ ⑤ 6 7 8 9 CC ACT DEV BATT LVR LVD MODE SC 88 VS AUTO

No.	Beskrivning	No.	Beskrivning
1	Ikon för dagtid	10	Batterityp
2	Natt-ikon	11	Funktion tecken
3	Laddningssteg	12	Enhetssymbol
4	Systemets spänning	13	Ladda ikon
5	Inställning av paramelrar	14	Urladdningsstatus
6	Kommunikationsikon	15	Batteri
7	Parallel kommunikation	16	Spänning/ström
8	Bluetooth-Ikon	17	Laddningstillständ
9	Systemlarm	18	Solpanel

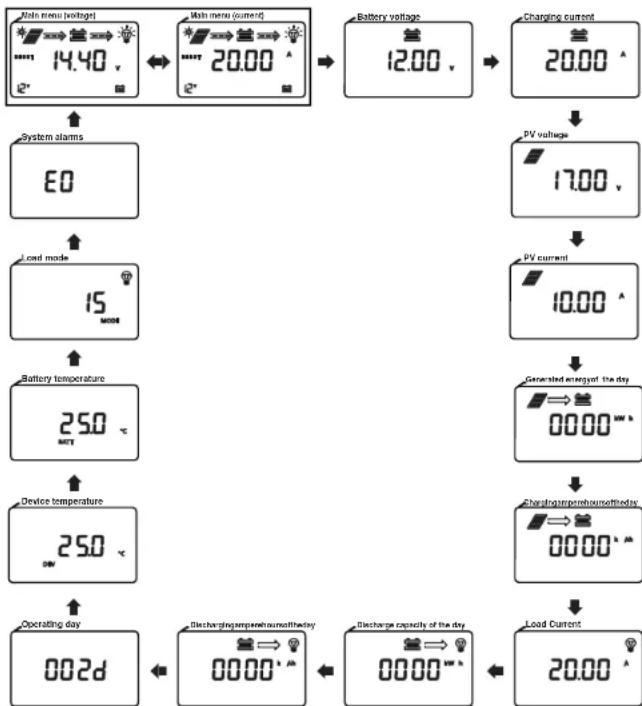

7.1 Visa menyn på

1) Alternativ visning mellan (spänning) och (ström) på huvudmenyn var 10:e sekund.
2) Tryck kort på [SELECT]-knappen för att bläddra i menyn. Om ingen knapptryckning görs under
5 sekunder ätergår den automatiskt till huvudmenyn.
3) Tryck länge på [ENTER] i 3 sekunder på valfritt gränssnitt för att öppna sidan för parameterinställning.

8. Parameter inställning

8.1 Batteriparameter lista

Batteriets paramelrar
BatteritypInställning/spänning	Försegla d bly-syra SLD	Gel-blybatteri GEL	Översvämm ad ledning -syra batteri FLD	Litiumb atteri LI	Anpassat blysyrabatte ri USE	Anpassat litiumbatteri USE LI
Överspänning frankopplingsspänni ng1	16.0V 16.0V	16.0V 16.0V	-		Boost-spänning +2V	Boost-spänning +2V
Uljämningsspänning α	14.6V – 14.8V – 9~17V	--
Boost-spänning2	14.4V 14.2V	14.6V 14.4V	9~17V 9~17V
Laddningsspänning för flottör3	13.8V 13.8V	13.8V – 9~17V	--
Forstärk laddningen återanslut spänningen4	13.2V 13.2V	13.2V 13.2V	9~17V 9~17V
Overladdning återställningsspännin g1	12.6V 12.6V	12.6V 12.6V	9~17V 9~17V
Underspänning larmande spänning5	12.0V 12.0V	12.0V 12.0V	9~17V 9~17V
Overladdning spänning6	11.1V 11.1V	11.1V 11.1V	9~17V 9~17V
Avstängningsspänn ing vid överladdning7	10.6V 10.6V	10.6V 10.6V	9~17V 9~17V
Fördröjning av överladdning	5s 5s 5s	5s 5s 5s
Uljämnde laddningsintervall	30 dagar --	30 dagar --	30 dagar --
Uljämning av laddningstiden	120 minuter	-- 120 minuter	-- 120 minuter	--
Förläng laddningstiden	120 minuter	120 minuter	-- 120 minuter	--
Temperaturkompen sationsfaktor mV/°C/2V	-3	-3	-3	-	-3	-
Obs!1 Ovanstående värden är parameltrarna vid 25°C/12V; om det är ett system med 24V/36V/48V, relevant spänningspoäng ska automatiskt multipliceras med 2/3/4.

SE

8.2 Parameterinställning lista

Funktion	Inställningsområde	Standard
Batlerityp	SLD/GEL/FLD/LI/ANVÄNDA/ANVÄNDALI	SLD
Uljärnmande laddningsspänning1)	9V~17V	Endast tillgängligt för USE
Förhöjd laddningsspänning2)	9V~17V	Endast tillgängligt för USE och USE LI
Laddningsspänning för flattör3)	9V~17V	Endast tillgängligt för USE
Förhöjd laddningsspänning vid ateranslutning4)	9V~17V	Endast tillgängligt för USE och USE LI
Återställningsspänning vid överladdning5)	9V~17V	Endast tillgängligt för USE och USE LI
Överladdningsspännlig	9V~17V	Endast tillgängligt för USE och USE LI
Systemets spänning	12/24/AUTO	AUTO
Laddningsström	0-klassad ström (0: Ingen laddning)	Nominell ström
Inställning för full laddning	0-10 A, 0: släng av funktionen 0	0
Inställning för full laddning	on: konstant spänningsutgång utan belastning på batteripolen of: Ingen utgång utan belastning på batteriet terminal	oF
Spänning för ljusatyrning6)	5-11V	5V
Fördröjning av ljusatyrning	60-3,600s	60s
Laddningsläge	0-17	15
Skydd mot kortslutning av lasten	on: kortslutningsskydd vid öppen last of: kortslutningsakydd vid sluten last	på
Fördröjning av överladdning 1-60s	5s
Enhet för temperatur	°C: Celsius/°F: Fahrenheit	°C
Baudhastighet för RS485-kommunikation	1200~115200bps	9600bps
Enhetens adress	1-247	1
Omstart av systemet	F01	Funktionsknapp
Återställning av fabriksdata F02	Funktionsknapp
Tydliga historiska data F03	Funktionsknapp
Obs!1: 24V/35V/48V batterisystem, multipliceras automatiskt med 2/3/4 enligt det inställda värdet för att få det faktiska kontrolvärdet.

SE

SE

8.3 Typ av batteri

Se "8.1 och 8.2" för inställning.

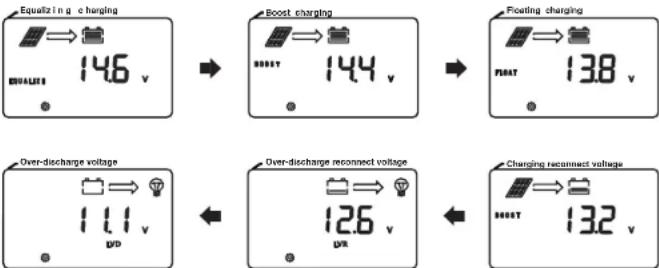

8.4 Utjämnande laddning\boost laddning\flytande laddning\laddning återanslutning spänning\överladdning återanslutning spänning\överladdning spänning

Alternativet kan endast ställas in när batteritypen är "USE" eller "USE LI".

När systemspänningen ändras blinkar systemspänningsikonen på huvudsidan och uppmanar användaren att starta om för att få en effektiv drift.

8.6 Laddningsström

1) [Ingen laddning]: Ställ in 0
2) [Begränsa laddningsström] Ställ in ett godtyckligt värde från 1 till nominell laddningsström i steg om 1A.

8.7 Full laddning inställning

1) [Av]: Stall in 0
2) [På]: Välj lämpligt strömvärde mellan 1-10A
Fulladdat tillstand:När litiumbatteriets laddningslängd med konstant spänning när den inställda längden eller blybatteret är i flytande laddning efter att utjämningsladdningen eller boostladdningen är klar och laddningsströmmen är mindre än det inställda strömvärdet, kommer systemet att stoppa laddningen efter 1 minut och ikonen "FULL" tänds på skärmen.
Äterhämtningstillständ för laddning: Batterispänningen är lägre än återanslutningsspänningen för boostladdning, systemet kommer att återställa laddningen och ikonen "FULL" tänds på skämen.

8.8 Konstant spänning från blysyrabatteri

Konstant spänningsutgång utan batteri Ingen utgång utan batteri

1)[Ljuskontroll på]: Solpanelens spänning är lägre än 5V*N
2) [Ljuskontroll oF]: Solpanelens spänning är högre än 6V*N (N=1/2)

8.10 Ljusstyrning fördröjning

Minsta varaktighet som krävs för att uppfylla villkoret för ljusstyrning på eller av.

8.11 Ladda läge

SE

SE

LCD-skärmensnummer	Laddningsläge	Beskrivning
0	Ren ljusstyrning	När solpanelens spänning är lägre än ljusstymingens ON-spänning med en varaktighet som är längre än ljusstymingens fördröjning, slå på lasten;När solpanelens spänning är större än ljuskontrollens OFF-spänning med en varaktighet som är större än ljuskontrollens fördröjning, stäng av lasten.
1–14	Ljusstyrning + lidsstyrning 1-14 h	När solpanelens spänning är lägre än ljusregleringens ON-spänning är högre än ljusregleringens fördröjning, slå på lasten. När lasten har varit i drift under den inställda biden, stäng av lasten.Efter den lid under vilken solpanelens spänning är större än ljusstymingens OFF-spänning är större än ljusstymingens fördröjning, stäng av lasten (ljuset) kontroli läder).
15	Manuellt läge (standard)	Tryck kort på [ENTER]-knappen för att slå påäv lasten (påverkas inte av ljusstyrning)
16	Felsömningsläge	När solpanelens spänning är lägre än ljuskontrollens ON-spänning, slå på lasten omedelbartNär solpanelens spänning är högre än ljuskontrollens OFF-spänning, stäng av lasten omedelbart
17	Normall på läge	Lasten är alltid på (Vld överspänning i batterlet, överurladdning av batterlet, kortalutning av lasten, överbelastning, övertemperatur i batterlet eller låg temperatur i batteriet belastningen kommer att stänga av utgängen)

8.12 Kortslutningsskydd för lasten omkopplare

Vissa induktiva laster eller kapacitiva laster producerar hög ström vid startögonblicket, vilket lätt utlöser lastens kortslutningsskydd, vilket leder till att lasten inte kan slås på. Denna funktion kan avaktiveras när systemet inte kan startas (Obs: När denna funktion har avaktiverats är kortslutning på styrenhetens lastsida förbjuden!)

8.13 Överladdning fördröjning

När batterispänningen är lägre än överladdningsspänningen stänger styrenheten av fördröjningstiden för belastningen. (Obs: endast typen av anpassat batteri kan ställas in)

Enheten är centigrad "°C "Enheten är Fahrenheit "°F"

25.0 °C DEV BATT ↔ 770 °F DEV BATT

SE

8.15 RS485-kommunikation baud hastighet

Baudhastigheten för RS485-kommunikationen kan ändras efter faktiska behov.

8.16 Utrustning adress

Enhetens kommunikationsadress kan ändras efter faktiska behov.

8.17 System omstart

Tryck en gång på [ENTER], "F01" blinkar; tryck en gång till på [ENTER], så startar styrenheten om.

8.18 Fabriksåterställning

Återställ styrningen till fabriksinställningarna enligt "8.17".

8.19 Historiska data rengöring

Rensa den registeransvariges historiska data i enlighet med "8.17".

SE

1) Standard baudhastighet: 9.600 bps; kontrollbit: ingen; databit: 8 bit; stoppbit: 1 bit
2) Utgångsspecifikation för kommunikationsströmförsörjning: (8,5V±1V): 100mA

TTL-COM	S/N	Definition
	1	VCC: strömförsörjning för kommunikation matningsutgång
	2	RX: mottagare av styrenhetens data
	3	TX: Styrenhetens dataöverföringsände
	4	GND

10.RS485

1) RS485-kommunikation:
Standard baudhastighet: 9.600 bps; paritetsbit: ingen; databit: 8 bit; stoppbit: 1 bit
Typ av gränssnitt: RJ45, specifikation för utgång för kommunikationsströmförsörjning: 5V/200mA
2) Definition av sekvensen för kommunikationslinjen i RJ45-gränssnittet:

S/N	Definition
①	CAN L
②	CAN_H
③	NC
④	NC
⑤	Strömpjord/signaljord
⑥	D-
⑦	D+
⑧	Positiv terminal

Obs: NC represenlerar ett tomt slift, vilkel innebär att sliftet inte år anslutet.

11. CAN kommunikation (tillval)

1) CAN-kommunikation: stöd för RV-C-protokoll

12. Nyckel

[Select]: kort tryckning för att växla meny och ställa in datainkrement;

Håll gränssnittet "System Alarm" intryckt i 2s för att rensa felkoden "Load Short Circuit/Overload Protection".

[Enter]: tryck och håll ned i 3 sekunder för att gå till/från parameterinställningen;

Kort tryckning: kort tryckning på/av laddning i menybläddringsgränssnittet (manuellt läge);

I gränssnittet för inställningsmenyn, tryck kort för att ändra och bekräfta parametrar.

SE

13. Systemlarm

Systemlarm	Betyddise	Beskrivning
E0	Normalt system	Ingen åtgård
E1	Överladdning av batteriet	Stäng av lastutgången efter att batterispänningen har stigit till över-urladdning återansluta spänning, aviasta överladdning för att återställa lastutgång
E2	Överspänning i batteriet	Stoppa laddningen, kontrollera och ta reda på orsaken till den höga batterispäningen. Laddningen återställs automatiskt när batterispänningen har sänkts.
E3	Vaming för underspänning i batteriet	Batterispänning under tröskelväret för underspänningsvaming, endast varming
E4	Lasten kortsluten	Stäng av lastutgången
E5	Överström vid belastning	Stäng av lastutgången och utför fördröjningsskydd med en multipel av märkströmmen
E6	Övertemperaturskydd för enheten	När den interna temperaturen är högre än den inställda temperaturen, starta den konstanta temperaturkontrollen; Laddning är förbjuden när temperaturen är högre än 75°C och laddningen återupptas när temperaturen är lägre än 75°C.
E7	Skydd mot övertemperatur i batteriet	Laddningen avbryts när batteritemperaturen är över 65°C och återupptas automatiskt när der är under 60°C.
E10	Överspänning i solpanelen	Laddningen stoppas och återupptas automatiskt när solpanelens spänning är under säkerhetsgränsen
E15	Blybatteriet är inte anslutet	I blybatteriläge är batteriet skadat eller inte anslutet.
E16	Urladdning av batteri vid hög temperatur skydd	Lastulmalningen stängs av när batteriets temperatur är över 75°C och återupptas när den är under 70°C.
E17	Urladdning av batteri vid låg temperatur skydd	Lastulmalningen stängs av när batteriets temperatur är under -35°C och återupptas när den är över -30°C
E18	Skydd mot överladdning	Laddningen avbryts och återupptas 10 sekundør efter att batteriet spänningen sänks
E19	Laddning vid låg batteri temperatur skydd	Laddningen avbryts när batteriets temperatur är under -35°C och återupptas när den är över -30°C
E30	Laddning och urladdning inaktiverad genom systeminställning	Av som standard (ställ in relevanta register via protokoll)
E31	Skydd mot överspänning vid laddning, överström och omvänd ström etc.	Efter att de onormala förhållandena har avlägsnats återhämtar sig utrustningen automatiskt

SE

1. Vanliga problem och lösningar

Fenomen Felsökning
LCD-skärmen tänds inte	Kontrollera om batteriet och solpanelen är ordentligt anslutna och om LCD-anslutningskabeln har en dålig anslutning
Del finns spänning i solpanelen, men ingen spänning matas ut från batterisidan och kod E1/E15 visas	Batteriet detekteras inte vid bly-syra-batteriets ände, del finns ingen utspänning från batteriets båda ändar. Anslut batteriet för att återgå till det normala eller slå på aktiveringsbrytaren för bly-syra-batteriet
När ett batteri med normal spänning på 12V/24V/36V/48V är anslutet visas batteriikonen på LCD-skärmen blinkar långsamt och kod E1 visas på displayen	Kontrollera batteriets systemspänning eller ställ in den så att den automatiskt identifierar och startar om styrenheten
Ikon för systemspänning 12V/24V/36V/48V på skärmen blinkar	Ändra systemspänningen och uppmana användaren all starta om systemet för att ändringen ska träda i kraft
Styrenhelen laddas inte	Kontrollera om det finns felaktiga ledningar, om solpanelens spänning överstiger märkvärdet, om batterier är överspänt, om LCD-skärmen visar någon felkod för intern övertemperatur, extern övertemperatur, externt litiumbatteri med låg temperatur eller blybatteri med öppen krets, och om den visar E7/E10, etc.
Laddningseffekten när inte det nominella värdet	Utför strömbegränsning och termostatstyrning av systemet;Kontrollera om systemet har återställt laddningsströmmen
Andra problem eller undantag som är svåra att lösa	Försök att starta om (F01) eller återställa styrenheten (F02) och återställ relevanta parametrar igen enligt systemkonfigurationerna. Var försiktig
Misslyckas med att starta vissa laster	Försök aktivera kortslutningsfunktionen för lasten efter att ha kontrollerat att kablarna är korrekt dragna
Skärmen visar "full" och laddningen avbryts	Laddningen stoppas när villkoren för strömavbrott v id laddning uppfylls. När spänningen är lägre än återanslutningsspänningen för boostladning återupptas laddningen automatiskt
Del finns en kod för systemlarm	Se "12. Systemlarm" för mer information

15. Produktinstallation

15.1 Installation försiktighetsåtgärder

◆ Var försiktig när du installerar batteriet. Använd skyddsglasögon när du installerar ett blybatteri med översvämningsskydd. Om du kommer i kontakt med batterlsyra ska du omedelbart skölja med vatten.
◆ Håll den borta från metallföremål för att förhindra kortslutning av batteriet.
♦ Batteriel kan avge syrgas vid laddning. Se till att den omgivande miljön är väl ventilerad.
♦ Batteriet kan producera brännbar gas. Håll dig borta från gnistor. Vid
◆ installation utomhus, undvik direkt solljus och regn som sipprar in.
◆ De felaktigt anslutna anslutningspunklerna och korroderade ledningarna kan orsaka stor värme, smälta ledningsisoleringen, bränna de omgivande materialen och till och med orsaka brand. Därför är det nödvändigt att se till att alla kontakter är åtdragna, och ledningarna är företrädesvis fixerade med band för att undvika sakkning av ledningarna under mobila applikationer lös kontakt.

SE

• Vid anslutning av systemet kan komponenternas utgångsspänning överstiga människokroppens säkerhetsspänning, använd därför isolerade verktyg och håll händerna torru.
  ♦ Batteripolerna på styrenheten kan anslutas antingen till ett enda batteri eller till ett batteripaket. De följande anvisningarna gäller för ett enda batteri, men de är även tillämpliga på system med batteripaket.
  ◆ Följ batteritillverkarens säkerhetsanvisningar.
  ◆ De systemanslutningskablar som väljs ska ha en strömtäthet på ≤4A/mm².
  ◆ Jorda styrenhetens jordterminal.
  När du installerar batteriet är det förbjudet att vända på batterianslutningen, vilket kan orsaka oäterkalleliga skador.

15.2 Installation steg

Kabeldragning och installation måste uppfylla kraven i nationella och lokala elektriska föreskrifter. Ledningsspecifikationer ska väljas enligt märkströmmen, i allmänhet 5 A/mm ^2 .

Steg 1: Välj en installationsplats

Installera inte styrenheten på en plats med direkt solljus, hög temperatur eller där vatten lätt kan tränga in, och se till att styrenheten är väl ventilerad.

Steg 2: Fäst upphängningsskruvarna

Markera monteringsläget enligt styrenhetens monteringsmåtu, borna två monteringshål av lämplig storlek vid de två markeringarna och fäst skruvarna i de två monteringshålen.

Rikta in styrenhetens fästhål med de två förmonterade skruvarna för att hänga upp styrenheten, och fäst sedan de två skruvarna nedanför.

Steg 4: Öppna styrenhetens frontlucka, dra kabeln och stäng sedan frontluckan.

Hot air @mestic MPPT Solar Charge Controller Cold air

SE

16. Skyddsfunktioner

◆ Overtemperaturskydd för enheten
När styrenhetens inre temperatur överskrider dei inställda värdet sänks laddningseffekten automatiskt eller så stoppas laddningen, vilket ytterligare bromsar ökningen av styrenhetens inre temperatur.
Skydd mot övertemperatur i butteriet
För att skydda batteriet mot övertemperatur krävs en extern temperaturgivare för butteriet. Laddningen stoppas när batteritemperaturen uppträcks vara för hög, och återupptas automatiskt när batteritemperaturen sjunker till 5°C under det inställda värdet i 2s.
Skydd mot överströmning av ingång
När batteripanelens effekt är högre än den nominella effekten kommer styrenheten att begränsa laddningseffekten inom det nominella effektområdet för att förhindra att styrenheten skadas av för hög ström, och styrenheten kommer att övergå till strömbegränsad laddning.
Skydd mot för hög spänning på PV-ingångssidan
När spänningen på PV-anläggningens ingångssida är för hög kommer styrenheten automatiskt att stänga av PV-ingången.
◆ Skydd mot omvänd anslutning av PV-ingång
Styrenheten skadas inte om polariteten på soleellsanläggningen vänds och återgår till det normala när kabeldragningsfeler har rättats till.
◆ Skydd mot omvänd laddning på narten
Förhindra att batteriet laddas ur genom solbatteri på natten.

17. System Underhåll

För att bilbehålla styrenhetens optimala driftsprestanda under lång tid rekommenderas att följande punkter kontrolleras regelhundet.

Se till att luftflödet runt styrenheten inte blockeras och avlägsna eventuell smuts eller skräp från kylaren.
- Vidta korrigerande åtgårder i god tid efter att ett fel eller en brist har upptäckts.

- Kontrollera om det finns korrosion, isoleringsskador, hög temperatur eller brännskador/missfärgning på terminaler, förvångning av höljet etc., och reparera eller hyt ut i tid om så är fallet.

- Kontrollera om det finns någon blottad eller trasig ledning eller ledning med dålig isolering och reparera eller byt ut den i tid om det finns någon.

◆ Kontrollera om det finns smuts, insekter som bygger bo eller korrosion, och rengör i tid om det finns något.

Varning för elektrisk stöt: Det finns risk för elektriska stötar! Innan du utför ovanstående kontroller eller åtgårder, se till att all strömförsörjning till styrenheten är fränkopplad!

All icke-professionell personal är förbjuden att utföra sådana operationer.

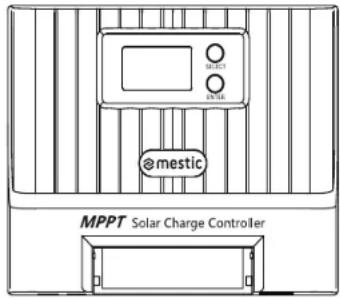

18. Produktens mått

18.1 MSC-4010

Avstånd mellan monteringshål:137*77mm

Position för fast hål:φ4,5mm

18.2 MSC-4020

Avständ mellan monteringshål: 161 *96mm

Fast halposition: 04.5mm

SE

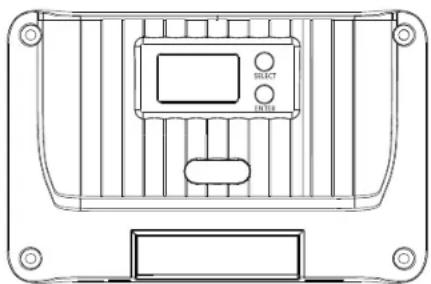

18.3 MSC-4030

Tillverkad i P.R.C - importerad av

Denna symbol på produkten betyder att det är en apparat vars bortskaffande omfattas av direktivet om avfall från elektriska och elektroniska produkter (WEEE). Denna apparat får inte på något sätt behandlas som hushållsavfall och måste genomgå en särskild typ av avfallshantering för denna typ av avfall. System för återvinning och återanvändning finns tillgängliga i ditt område (avfallshantering) och hos distributörer. Genom att lämna in din uttjänta apparat till en återvinningsanläggning bidrar du till att bevara miljön och förhindrar att din hälsa skadas.

mestic®

Solar ladekontroller MPPT MSC-4010/-4020/-4030

Instruktioner för användning SE

Bruksanvisning NO

SMART ADVENTURE

NO

Kjære brukere:

1.2 Produktets egenskaper

Euro Accessoires försäkrar härmed att MSC-4010/4020/4030 överensstämmer med de grundläggande kraven och andra relevanta bestämmelser som anges i det europeiska direktivet om elektromagnetisk kompatibilitet (2014/30/EU) och lågspänningsdirektivet (2014/35/EU). En fullständig försäkran om överensstämmelse kan begäras från adressen på baksidan.

NO

Euro Accessoires erklærer herved at MSC-4010/4020/4030 er i samsvar med de grunnleggende kravene og andre relevante forskrifter som er oppført i det europeiske direktivet om elektromagnetisk kompatibilitet (2014/30/EU) og lavspenningsdirektivet (2014/35/EU). En fullstendig samsvarserklæring kan bestilles fra adressen på baksiden.
