BRUKSANVISNING MSC4010 Mestic

fus es21 22 Solar laderegulator MPPT MSC-4010/-4020/-4030 Beskyttelse af miljøet Dette symbol på produktet betyder, at det er et apparat, der skal bortskaffes i henhold til direktivet om affald af elektrisk og elektronisk udstyr (WEEE). Dette apparat må ikke på nogen måde behandles som husholdningsaffald og skal underkastes en særlig form for bortskaffelse af denne type affald. Genbrugs- og genanvendelsessystemer er tilgængelige i dit område (bortskaffelse af affald) og hos distributører. Ved at aflevere det udtjente apparat på en genbrugsstation bidrager du til miljøbeskyttelse og forebygger sundhedsskader. Fremstillet i P.R.C. - Importeret af Euro Accessoires, Z.A.E, Parc de Champagne, 07300 Tournon sur Rhône -France DKDKGebruiksaanwijzing NLMode d'emploi FRBrugervejledning DKUser instructions EN Instrucciones de uso ESInstruktioner för användning SE it’s Relax... SMART ADVENTURE 10/20/30ASolar laddningsregulator MPPT MSC-4010/-4020/-4030Bedienungsanleitung DEIstruzioni per l'uso ITBruksanvisning NO Säkerhetsinstruktioner 1. Eftersom styrenhetens spänning överskrider säkerhetsgränsen för människokroppen, ska du läsa handboken noggrant före användning och använda styrenheten efter att säkerhetsutbildningen har slutförts. Eftersom ingen del i styrenheten behöver underhållas eller repareras, får du intedemontera eller reparera styrenheten själv. Installera styrenheten inomhus för att undvika att komponenterna exponeras och hållvatten borta från styrenheten. Eftersom kylflänsen blir mycket varm under drift ska styrenheten installeras på en välventilerad plats. Det rekommenderas att en lämplig säkring eller kretsbrytare monteras utanförstyrenheten. Innan du installerar och justerar styrenhetens ledningar måste du koppla bortsolcellsanläggningens ledningar och säkringen eller kretsbrytaren näraackumulatorbatteriets poler. Efter installationen ska du kontrollera att alla ledningar är ordentligt anslutna för attundvika risken för värmeackumulering på grund av lös anslutning.

Kära användare: Tack för att du väljer våra produkter! Varning: Indikerar att denna operation är farlig och att säkerhetsförberedelser måstegöras innan operationen påbörjas.Uppmärksamhet: Indikerar destruktiv drift.Tips: Visar förslag och tips till operatören. SE1. Produktintroduktion

Shiner-seriens styrenhet antar den branschledande MPPT för att uppnå maximal energispårning för solpanelen, det vill säga den kan snabbt och exakt spåra solbatteriets maximala effektpunkt under alla förhållanden och få solpanelens maximala energi i realtid, vilket avsevärt förbättrar solsystemets energianvändningsgrad. Det används ofta som kärnkontrollkomponent i PV-system utanför nätet för att hantera arbetet med solpaneler, batterier och belastningar. Dessutom har den kompletta funktioner för feldetektering och skydd av programvara och hårdvara för att i största möjliga utsträckning undvika skador på produktkomponenter som orsakas av installationsfel och systemfel.

1.2 Produktens egenskaper

MPPT med spårningseffektivitet på upp till 99,9%. Stödjer laddning och urladdning med full effekt samtidigt. Stödjer flera batterityper, t.ex. förseglat batteri, gelbatteri, översvämmat batteri, litiumbatteri och användardefinierat batteri. Stödjer litiumbatteri och blysyraaktiverat batteri. Stöd för inställning av laddningsström. Stöd för inställning av full laddning. Stöd för temperaturkompensation. Stödjer 17 driftlägen för belastning. Stöd för kapacitiva och induktiva belastningar. Spara historiska data i 200 dagar i följd. Stödjer RS485-kommunikation av standard Modbus-protokoll med justerbar bygghastighet. Stödjer TTL-kommunikation av standard Modbus-protokoll med fast baudrate. Stöd för Bluetooth-kommunikation (tillval). Stödjer CAN-kommunikation (tillval). Har kompletta skyddsmekanismer för laddning och urladdning för överspänning, överström, överbelastning, övertemperatur, kortslutning etc. Använder högkvalitativ aluminiumkylare och högtemperatur-deratingbehandling för att säkerställa tillförlitlig och effektiv drift under olika driftsförhållanden.

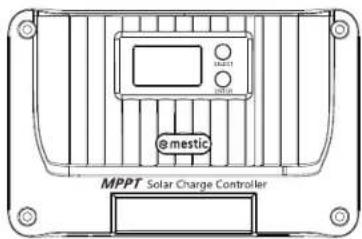

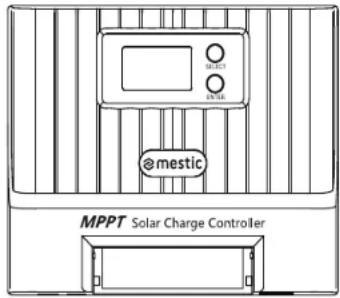

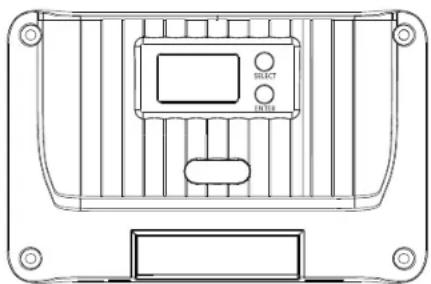

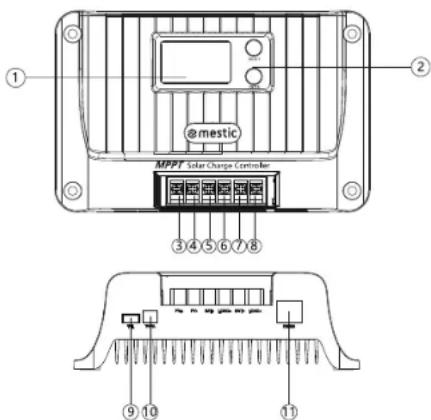

1.3 Beskrivning av utseende och gränssnitt

Namn LCD Knapp Positivt gränssnitt för solpanel Solpanelens negativa gränssnitt Gränssnitt för negativt batteri Ladda negativt gränssnitt Namn Batteri positivt gränssnitt Ladda positivt gränssnitt TTL-kommunikationsgränssnitt Gränssnitt för temperaturgivare Kommunikationsgränssnitt RS485/CAN

2. Introduktion av Maximum Power Point Tracking

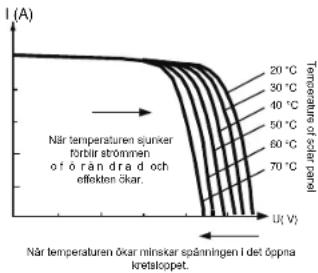

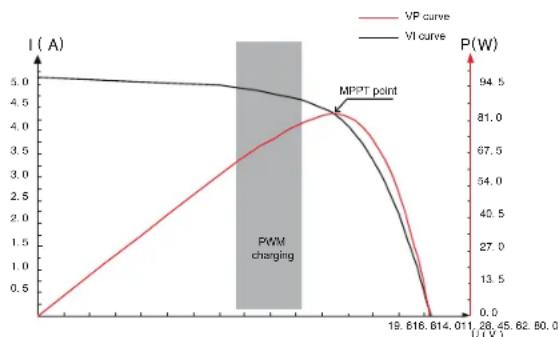

MPPT-systemet (Maximum PowerPoint Tracking) är en avancerad laddningsteknik som ger mer energi från solbatterierna genom att justera drifttillståndet för de elektriska modulerna. På grund av solbatteriets olinjäritet finns det en maximal effektpunkt på dess kurva. PWM-laddningstekniken som används i den traditionella styrenheten kan inte ladda batteriet kontinuerligt vid punkten, så den kan inte få ut maximal energi från solpanelen. Istället kan solregulatorn med MPPT alltid spåra den maximala effektpunkten för matrisen för att ladda batteriet med maximal energi. Till exempel, för 12V solsystemet, eftersom solbatteriets topp-till-topp-spänning (Vpp) är cirka 17V, men batterispänningen är cirka 12V, därför, när den gemensamma laddningsregulatorn laddar batteriet, är solbatteriets spänning cirka 12V, det vill säga solbatteriet utövar inte helt sin maximala effekt. SESEPWM charging

MPPT-regulatorn kan övervinna problemet och justera solpanelens ingångsspänning och ström i realtid för att nå maximal ingångseffekt. Dessutom, jämfört med den traditionella PWM- regulatorn, kan den utöva solbatteriets maximala effekt för att ge en större laddningsström. Generellt sett kan det förbättra energianvändningsgraden med 15% ~ 20% än PWM-regulatorn. Fig. 2-1 Karakteristisk kurva för batteripanelens uteffekt Den maximala effektpunkten ändras ofta på grund av olika omgivningstemperaturer och ljusförhållanden. Och MPPT-styrenheten kan justera parametrarna i realtid under olika förhållanden, vilket gör att systemstatusen alltid ligger nära den maximala driftpunkten. Hela processen är helt automatisk utan någon justering. När ljusintensiteten minskar,minskar också strömmen.Och när ljusintensiteten minskar, minskar öppen-kretsspänningen. Fig. 2-2 Förhållandet mellan batteripanelens utgångskarakteristik och ljusintensiteten När temperaturen sjunkerförblir strömmeno f ö r ä n d r a d ocheffekten ökar.När temperaturen ökar minskar spänningen i det öppnakretsloppet. Fig. 2-3 Samband mellan batteripanelens utgångskarakteristik och temperatur Produktmodell Statisk strömförbrukning BatteritypSystemets spänningBatterietsdriftspänningsintervallNominell laddningsströmMaximal effekt försolpanelMaximal PV-spänning vidöppen krets MPPT driftspänningsintervallEffektivitet för MPPT-spårningLaddningensomvandlingseffektivitetNominell belastningsströmDriftläge för lastInställning av laddningsströmInställning för full laddningInställning av konstantspänningsutgångKompensation avladdningstemperatur förbly-syra batteriInställning av temperaturenhetSkydd motöverbelastning/kortslutningTTL-kommunikationRS485-kommunikationBluetooth-kommunikationCAN-kommunikationHistoriska dataSkyddsfunktionTyp av jordningOmgivningstemperatur fördriftSkyddsklass Vikt DimensionKylningslägeSLD/GEL/FLD/LI/USE/USELI, SLD som standard60V (55V skydd, 50V återställning)100V (95V skydd, 90V återställning)(Batterispänning +2V)~45V(Batterispänning +2V)~72V85%-98% (10%-100% av märkeffekten)Ljusstyrning, ljusstyrning + tidsstyrning, manuellt läge (standard), felsökningsläge,normalt öppen Baudhastighet: 9.600 bps RJ45-gränssnitt, med strömutgång 5V/200mA,Baudhastigheten är 9.600 bps som standard, justerbar.ValfrittRJ45-gränssnitt, tillval (RV-C-protokoll)Spara de senaste 200 dagarnas historiska data PV-överspänningsskydd,PV-omkopplingsskydd,PV-kortslutningsskydd,skydd mot omvänd nattladdning,skydd mot begränsning av ingångseffekt, övertemperaturskydd,kortslutningsskydd för belastning, överbelastningsskydd, överspännings-/överurladdningsskydd för batteri , skydd mot omkoppling av batteri ,kortslutningsskydd för batteri

Välj batterityper som SLD/FLD/GEL/USE och välj lämplig systemspänning. Som visas i Fig. 4-1 är laddningsstegen för blybatterier följande: MPPT-laddning, laddning med konstant spänning (utjämnande/boostad/flytande laddning) och strömbegränsande laddning. Laddningen med konstant spänning är indelad i tre steg: utjämnande laddning, boostad laddning och flytande laddning:[MPPT-laddning] När batterispänningen inte har nått målvärdet för konstant spänning utför regulatorn MPPT-laddning. När batterispänningen når värdet för konstant spänning avslutas MPPT-laddningen automatiskt och övergår till laddning med konstant spänning (utjämnande/boostande/ flytande laddning). [Utjämnande laddning] Regelbunden utjämnande laddning är bra för vissa batterier. Utjämnande laddning är främst till för att göra batteriets laddningsspänning högre än standardtilläggsspänningen, dessutom kan den förånga batteriets elektrolyt för att balansera batterispänningen och slutföra relevant kemisk reaktion. Utjämnande laddning och boosting-laddning upprepas inte under en full laddning för att undvika överdriven gasutveckling eller överhettning av batteriet. Anteckningar:

Eftersom utjämningsladdningen av blybatterier med golv producerar explosiv gas, måste batterifacket vara väl ventilerat.

Även om den utjämnande laddningen höjer batterispänningen kan den skada nivån på känsliga likströmsbelastningar, därför är det nödvändigt att kontrollera att den tillåtna ingångsspänningen för alla belastningar i systemet är större än det inställda batterispänningsvärdet vid utjämnande laddning.

Överdriven laddning och gasutveckling kan skada batteriplattan och leda till att de aktiva substanserna på batteriplattan faller av. Dessutom kan batteriet skadas av för hög utjämnande laddningsspänning eller för lång utjämnande laddningstid. Ställ in relevanta parametrar i enlighet med specifikationerna för det batteri som används i systemet. [Boost charging] Boost-laddningens varaktighet är 2 h (standard). När varaktigheten når det inställda värdet växlar systemet till flytande laddning. [Flytande laddning] Flytande laddning är det sista laddningssteget med konstant spänning i laddningscykeln för ett blybatteri. Styrenheten håller laddningsspänningen konstant vid den flytande laddningsspänningen. I det här skedet laddas batteriet med en mycket svag ström för att säkerställa att batteriet är fulladdat. När batterispänningen är lika låg som å t e r a n s l u t n i n g s s p ä n n i n g e n för boost-laddning, lämnar systemet det flytande laddningssteget och återgår till nästa laddningscykel.

4.2 Laddning av litiumbatteri

Välj batterityper som LI/USE LI och välj systemspänning från 12V/24V. Som visas i Fig. 4-2 är laddningsstegen för litiumbatterier följande: MPPT-laddning/boost- laddning/strömbegränsande laddning. [MPPT-laddning] När batterispänningen inte når målvärdet för konstant spänning utför styrenheten MPPT- laddning för att ladda batteriet med maximal solenergi, och när den når målet växlar den automatiskt till boost-laddning. [Boost-laddning] I boost-laddningsstadiet för litiumbatterier, när batterispänningen är lägre än boost- laddningsspänningen, utför systemet MPPT-laddning eller strömbegränsande laddning, när den når växlar den till boost-laddning. Fig. 4-1 Laddningskurva för blybatteri Fig. 4-2 Laddningskurva för litiumbatteri

5. Sampling av batteritemperatur och kontroll

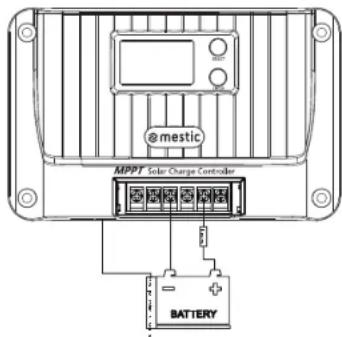

1) Anslut temperaturgivaren till motsvarande temperaturgränssnitt för att uppnå hög- och

lågtemperaturskydd för batteriet och temperaturkompensation för laddningsspänningen för blybatteri (ingen temperaturkompensation för litiumbatteri); om temperaturgivaren inte är ansluten är standardtemperaturen 25°C; 2). För batterirelaterat temperaturskydd/återhämtningsvärde, se beskrivningen i "12. Systemlarm". Kopplingsmetoden visas i figuren: SESE7. Meny

[Återställningsstrategi för kortslutningsskydd för last]: ① Automatisk återhämtning: självåterställningstiden för det första skyddet är 10s, det andra är 15s, det tredje är 20s, det fjärde är 25s, det femte är 30s, med mer än fem gånger återställa belastningseffekten nästa dag; ② Manuell återställning: håll "SELECT"-knappen i n t r y c k t i 2 sekunder p å systemets larmgränssnitt, så återställs lasten och matas ut;

[Strategi för överbelastningsskydd]: 10s skydd för belastning som är större än 1,25 gånger märklasten; 5s skydd för belastning som är större än 1,5 gånger märklasten; 1s skydd för belastning som är större än 2 gånger märklasten;

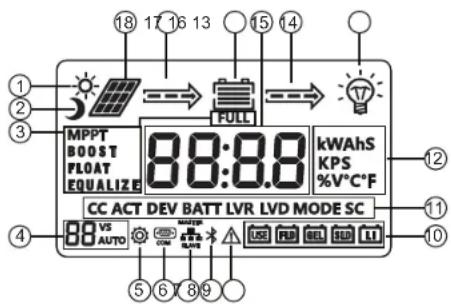

Se "8.11-8.13" för lastrelaterade inställningar. Beskrivning Ikon för dagtid Natt-ikon Laddningssteg Systemets spänning Inställning av parametrar Kommunikationsikon Parallell kommunikation Bluetooth-ikon Systemlarm Beskrivning Batterityp Funktion tecken Enhetssymbol Ladda ikon Urladdningsstatus Batteri Spänning/ström Laddningstillstånd Solpanel

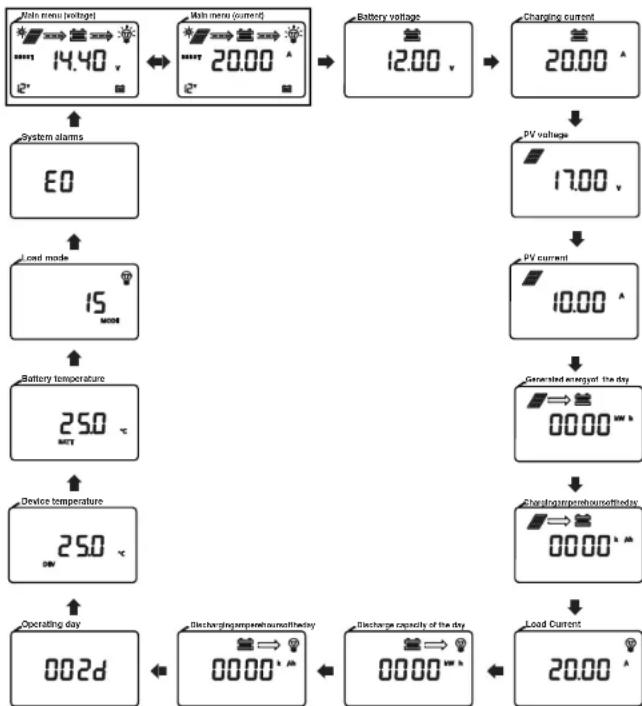

Alternativ visning mellan (spänning) och (ström) på huvudmenyn var 10:e sekund.

Tryck kort på [SELECT]-knappen för att bläddra i menyn. Om ingen knapptryckning görs under 5 sekunder återgår den automatiskt till huvudmenyn.

Tryck länge på [ENTER] i 3 sekunder på valfritt gränssnitt för att öppna sidan för parameterinställning. SESE8. Parameter inställning

Batteriets parametrar Batterityp Inställning/spänning Försegla d bly-syra SLD Gel-blybatteri GEL Översvämm ad ledning -syra batteri FLD Litiumb atteri LI Anpassat blysyrabatte ri USE Anpassat litiumbatteri USE LI Överspänning frånkopplingsspänni

14.4V 14.2V 14.6V 14.4V 9~17V 9~17V Laddningsspänning för flottör

13.8V 13.8V 13.8V -- 9~17V -- Förstärk laddningen återanslut spänningen

13.2V 13.2V 13.2V 13.2V 9~17V 9~17V Överladdning återställningsspännin

10.6V 10.6V 10.6V 10.6V 9~17V 9~17V Fördröjning av överladdning 5s 5s 5s 5s 5s 5s Utjämnande laddningsintervall 30 dagar -- 30 dagar -- 30 dagar -- Utjämning av laddningstiden

minuter -- 120 minuter -- 120 minuter -- Förläng laddningstiden

minuter 120 minuter 120 minuter -- 120 minuter -- Temperaturkompen sationsfaktor mV/℃/2V -3 -3 -3 -- -3 -- Obs! ① Ovanstående värden är parametrarna vid 25°C/12V; om det är ett system med 24V/36V/48V , relevant spänningspoäng ska automatiskt multipliceras med 2/3/4.

8.2 Parameterinställning lista

Funktion Inställningsområde StandardBatterityp SLD/GEL/FLD/LI/ANVÄNDA/ANVÄNDA

SLD Utjämnande laddningsspänning 9V~17V Endast tillgängligt för USEFörhöjd laddningsspänning 9V~17VEndast tillgängligt för USE ochUSE LILaddningsspänning för flottör 9V~17V Endast tillgängligt för USEFörhöjd laddningsspänning vidåteranslutning 9V~17VEndast tillgängligt för USE och USE Återställningsspänning vidöverladdning 9V~17VEndast tillgängligt för USE och USE Överladdningsspänning 9V~17VEndast tillgängligt för USE och USE Systemets spänning 12/24/AUTO AUTOLaddningsström 0-klassad ström (0: ingen laddning) Nominell strömInställning för full laddning 0-10 A, 0: stäng av funktionen 0 0Inställning för full laddningon: konstant spänningsutgång utanbelastning på batteripolenoF: ingen utgång utan belastning påbatterietterminal Spänning för ljusstyrning 5-11V 5VFördröjning av ljusstyrning 60-3,600s 60sLaddningsläge 0-17 15Skydd mot kortslutning av lastenon: kortslutningsskydd vid öppen lastoF: kortslutningsskydd vid sluten last Fördröjning av överladdning 1-60s 5sEnhet för temperatur °C: Celsius/°F: Fahrenheit ℃Baudhastighet för RS485-kommunikation1200~115200bps 9600bpsEnhetens adress 1-247 1Omstart av systemet F01 FunktionsknappÅterställning av fabriksdata F02 FunktionsknappTydliga historiska data F03 Funktionsknapp Obs!

: 24V/36V/48V batterisystem, multipliceras automatiskt med 2/3/4 enligt det inställda värdet för att få detfaktiska kontrollvärdet. SESEBoost chargingFloating chargingOver-discharge voltageOver-discharge reconnect voltageCharging reconnect voltageEqualiz i n g c harging11 12

Se "8.1 och 8.2" för inställning.

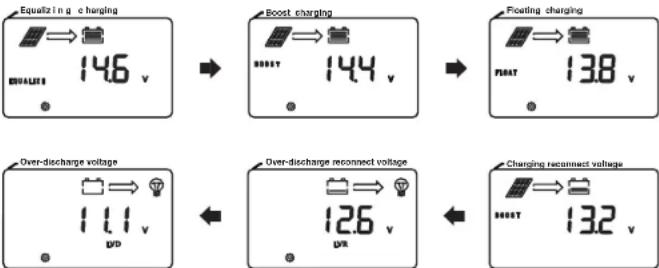

8.4 Utjämnande laddning\boost laddning\flytande laddning\laddning återanslutning

spänning\överladdning återanslutning spänning\överladdning spänning Alternativet kan endast ställas in när batteritypen är "USE" eller "USE LI".

När systemspänningen ändras blinkar systemspänningsikonen på huvudsidan och uppmanar användaren att starta om för att få en effektiv drift.

[Ingen laddning]: Ställ in 0

[Begränsa laddningsström] Ställ in ett godtyckligt värde från 1 till nominell laddningsström i steg om 1A.

Full laddning inställning

[På]: Välj lämpligt strömvärde mellan 1-10A Fulladdat tillstånd:När litiumbatteriets laddningslängd med konstant spänning når den inställda längden eller blybatteriet är i flytande laddning efter att utjämningsladdningen eller boostladdningen är klar och laddningsströmmen är mindre än det inställda strömvärdet, kommer systemet att stoppa laddningen efter 1 minut och ikonen "FULL" tänds på skärmen. Återhämtningstillstånd för laddning: Batterispänningen är lägre än återanslutningsspänningen för boostladdning, systemet kommer att återställa laddningen och ikonen "FULL" tänds på skärmen.

Konstant spänning från blysyrabatteri Konstant spänningsutgång utan batteri Ingen utgång utan batteri

Ljusstyrning spänning

[Ljuskontroll på]: Solpanelens spänning är lägre än 5V*N

[Ljuskontroll oF]: Solpanelens spänning är högre än 6V*N (N=1/2)

Ljusstyrning fördröjning Minsta varaktighet som krävs för att uppfylla villkoret för ljusstyrning på eller av.

Ladda läge SESE13 14 LCD- skärmensnummerLaddningslägeBeskrivning Ren ljusstyrningNär solpanelens spänning är lägre än ljusstyrningens ON-spänning med envaraktighet som är längre än ljusstyrningens fördröjning, slå på lasten;När solpanelens spänning är större än ljuskontrollens OFF-spänning med envaraktighet som är större än ljuskontrollens fördröjning, stäng av lasten. 1~14 Ljusstyrning +tidsstyrning 1-14 hNär solpanelens spänning är lägre än ljusregleringens ON-spänning är högre änljusregleringens fördröjning, slå på lasten. När lasten har varit i drift under deninställda tiden, stäng av lasten.Efter den tid under vilken solpanelens spänning är större än ljusstyrningens OFF-spänning är större än ljusstyrningens fördröjning, stäng av lasten (ljuset)kontroll råder). Manuellt läge(standard)Tryck kort på [ENTER]-knappen för att slå på/av lasten (påverkas inte avljusstyrning)16 FelsökningslägeNär solpanelens spänning är lägre än ljuskontrollens ON-spänning, slå på lastenomedelbartNär solpanelens spänning är högre än ljuskontrollens OFF-spänning, stäng avlasten omedelbart17 Normalt på-lägeLasten är alltid på (Vid överspänning i batteriet, överurladdning av batteriet,kortslutning av lasten, överbelastning, övertemperatur i batteriet eller lågtemperatur i batterietbelastningen kommer att stänga av utgången)

Kortslutningsskydd för lasten omkopplare Vissa induktiva laster eller kapacitiva laster producerar hög ström vid startögonblicket, vilket lätt utlöser lastens kortslutningsskydd, vilket leder till att lasten inte kan slås på. Denna funktion kan avaktiveras när systemet inte kan startas (Obs: När denna funktion har avaktiverats är kortslutning på styrenhetens lastsida förbjuden!)

Överladdning fördröjning När batterispänningen är lägre än överladdningsspänningen stänger styrenheten av fördröjningstiden för belastningen. (Obs: endast typen av anpassat batteri kan ställas in)

Temperatur enhet Enheten är centigrad "°C "Enheten är Fahrenheit "℉"

RS485-kommunikation baud hastighet Baudhastigheten för RS485-kommunikationen kan ändras efter faktiska behov.

Utrustning adress Enhetens kommunikationsadress kan ändras efter faktiska behov.

System omstart Tryck en gång på [ENTER], "F01" blinkar; tryck en gång till på [ENTER], så startar styrenheten om.

Fabriksåterställning Återställ styrningen till fabriksinställningarna enligt "8.17".

Utgångsspecifikation för kommunikationsströmförsörjning: (8,5V±1V)/: 100mA

RS485-kommunikation: Standard baudhastighet: 9.600 bps; paritetsbit: ingen; databit: 8 bit; stoppbit: 1 bit Typ av gränssnitt: RJ45, specifikation för utgång för kommunikationsströmförsörjning: 5V/200mA

Definition av sekvensen för kommunikationslinjen i RJ45-gränssnittet:

11. CAN kommunikation (tillval)

1) CAN-kommunikation: stöd för RV-C-protokoll

[Select]: kort tryckning för att växla meny och ställa in datainkrement; Håll gränssnittet "System Alarm" intryckt i 2s för att rensa felkoden "Load Short Circuit/ Overload Protection". [Enter]: tryck och håll ned i 3 sekunder för att gå till/från parameterinställningen; Kort tryckning: kort tryckning på/av laddning i menybläddringsgränssnittet (manuellt läge); I gränssnittet för inställningsmenyn, tryck kort för att ändra och bekräfta parametrar. Definition VCC: strömförsörjning för kommunikation matningsutgång RX: mottagare av styrenhetens data TX: Styrenhetens dataöverföringsände GND Definition Strömjord/signaljord Positiv terminal Obs: NC representerar ett tomt stift, vilket innebär att stiftet inte är anslutet. Systemlarm Betydelse Beskrivning

Normalt system Ingen åtgärd E1 Överladdning av batteriet Stäng av lastutgången efter att batterispänningen har stigit till över -urladdning återansluta spänning, avlasta överladdning för att återställa lastutgång E2 Överspänning i batteriet Stoppa laddningen, kontrollera och ta reda på orsaken till den höga b a t t e r i s p ä n n i n g e n . Laddningen återställs automatiskt när batterispänningen har sänkts.

Varning för underspänning i batteriet Batterispänning under tröskelvärdet för underspänningsvarning, endast varning

Lasten kortsluten Stäng av lastutgången E5 Överström vid belastning Stäng av lastutgången och utför fördröjningsskydd med en multipel av märkströmmen

Övertemperaturskydd för enheten När den interna temperaturen är högre än den inställda temperaturen, starta den konstanta temperaturkontrollen; Laddning är förbjuden när temperaturen är högre än 75°C, och laddningen återupptas när temperaturen är lägre än 75°C.

Skydd mot övertemperatur i batteriet Laddningen avbryts när batteritemperaturen är över 65°C och återupptas automatiskt när den är under 60°C. E10 Överspänning i solpanelen Laddningen stoppas och återupptas automatiskt när solpanelens spänning är under säkerhetsgränsen E15 Blybatteriet är inte anslutet I blybatteriläge är batteriet skadat eller inte anslutet. E16 Urladdning av batteri vid hög temperatur skydd Lastutmatningen stängs av när batteriets temperatur är över 75°C och återupptas när den är under 70°C. E17 Urladdning av batteri vid låg temperatur skydd Lastutmatningen stängs av när batteriets temperatur är under -35°C och återupptas när den är över -30°C E18 Skydd mot överladdning Laddningen avbryts och återupptas 10 sekunder efter att batteriet spänningen sänks E19 Laddning vid låg batteritemperatur skydd Laddningen avbryts när batteriets temperatur är under -35°C och återupptas när den är över -30°C E30 Laddning och urladdning inaktiverad genom systeminställning Av som standard (ställ in relevanta register via protokoll) E31 Skydd mot överspänning vid laddning, överström och omvänd ström etc. Efter att de onormala förhållandena har avlägsnats återhämtar sig utrustningen automatiskt SESE14. Vanliga problem och lösningar

Produktinstallation Hot air Cold air 17 18Fenomen FelsökningLCD-skärmen tänds inteKontrollera om batteriet och solpanelen är ordentligt anslutna och om LCD-anslutningskabeln har en dålig anslutningDet finns spänning i solpanelen, men ingen Batteriet detekteras inte vid bly-syra-batteriets ände, spänning matas ut från batterisidan och kodE1/E15 visasdet finns ingen utspänning från batteriets båda ändar.Anslut batteriet för att återgå till det normala eller slå påaktiveringsbrytaren för bly-syra-batterietNär ett batteri med normal spänning på12V/24V/36V/48V är anslutet visasbatteriikonen på LCD-skärmenblinkar långsamt och kod E1 visas pådisplayenKontrollera batteriets systemspänning eller ställ in den såatt den automatiskt identifierar och startar omstyrenhetenIkon för systemspänning 12V/24V/36V/48Vpå skärmen blinkarÄndra systemspänningen och uppmana användaren attstarta om systemet för att ändringen ska träda i kraftStyrenheten laddas inteKontrollera om det finns felaktiga ledningar, omsolpanelens spänning överstiger märkvärdet, om batterietär överspänt, om LCD-skärmen visar någon felkod förintern övertemperatur, extern ö v e r t e m p e r a t u r ,externt litiumbatteri med låg temperatur eller blybatterimed öppen krets, och om den visarE7/E10, etc.Laddningseffekten når inte det nominellavärdetUtför strömbegränsning och termostatstyrning avsystemet;Kontrollera om systemet har återställtladdningsströmmenAndra problem eller undantag som är svåraatt lösaFörsök att starta om (F01) eller återställa styrenheten(F02) och återställ relevanta parametrar igen enligtsystemkonfigurationerna. Var försiktigMisslyckas med att starta vissa lasterFörsök aktivera kortslutningsfunktionen för lasten efteratt ha kontrollerat att kablarna är korrekt dragnaSkärmen visar "full" och laddningen avbrytsLaddningen stoppas när villkoren för strömavbrott v i dladdning uppfylls. När spänningen är lägre änåteranslutningsspänningen för boostladdningåterupptas laddningen automatisktDet finns en kod för systemlarmSe "12. Systemlarm" för mer information

15.1 Installation försiktighetsåtgärder

Var försiktig när du installerar batteriet. Använd skyddsglasögon när du installerar ett blybatteri med översvämningsskydd. Om du kommer i kontakt med batterisyra ska du omedelbart skölja med vatten. Håll den borta från metallföremål för att förhindra kortslutning av batteriet. Batteriet kan avge syrgas vid laddning. Se till att den omgivande miljön är väl ventilerad. Batteriet kan producera brännbar gas. Håll dig borta från gnistor. Vid installation utomhus, undvik direkt solljus och regn som sipprar in. De felaktigt anslutna anslutningspunkterna och korroderade ledningarna kan orsaka stor värme, smälta ledningsisoleringen, bränna de omgivande materialen och till och med orsaka brand. Därför är det nödvändigt att se till att alla kontakter är åtdragna, och ledningarna är företrädesvis fixerade med band för att undvika skakning av ledningarna under mobila applikationer lös kontakt. Vid anslutning av systemet kan komponenternas utgångsspänning överstiga människokroppens säkerhetsspänning, använd därför isolerade verktyg och håll händerna torra. Batteripolerna på styrenheten kan anslutas antingen till ett enda batteri eller till ett batteripaket. De följande anvisningarna gäller för ett enda batteri, men de är även tillämpliga på system med batteripaket.Följ batteritillverkarens säkerhetsanvisningar.De systemanslutningskablar som väljs ska ha en strömtäthet på ≤4A/mm

Jorda styrenhetens jordterminal. När du installerar batteriet är det förbjudet att vända på batterianslutningen, vilket kan orsaka oåterkalleliga skador.

15.2 Installation steg

Kabeldragning och installation måste uppfylla kraven i nationella och lokala elektriska föreskrifter. Ledningsspecifikationer ska väljas enligt märkströmmen, i allmänhet 5 A/mm

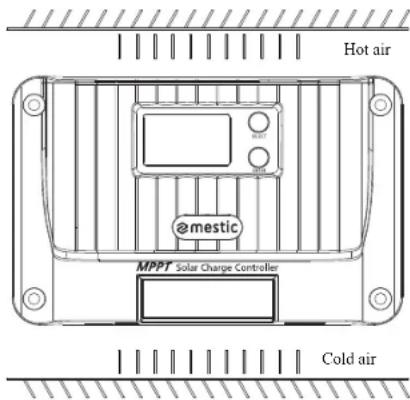

Steg 1: Välj en installationsplats Installera inte styrenheten på en plats med direkt solljus, hög temperatur eller där vatten lätt kan tränga in, och se till att styrenheten är väl ventilerad.Steg 2: Fäst upphängningsskruvarna Markera monteringsläget enligt styrenhetens monteringsmått, borra två monteringshål av lämplig storlek vid de två markeringarna och fäst skruvarna i de två monteringshålen. Steg 3: Fixa styrenheten Rikta in styrenhetens fästhål med de två förmonterade skruvarna för att hänga upp styrenheten, och fäst sedan de två skruvarna nedanför. Steg 4: Öppna styrenhetens frontlucka, dra kabeln och stäng sedan frontluckan. SESEModel: MSC-4010 Produktdimension: 155*99*41,7mm Avstånd mellan monteringshål:137*77mm Position för fast hål:φ4,5mm

Skyddsfunktioner 19 20Övertemperaturskydd för enhetenNär styrenhetens inre temperatur överskrider det inställda värdet sänks laddningseffekten automatiskteller så stoppas laddningen, vilket ytterligare bromsar ökningen av styrenhetens inre temperatur.Skydd mot övertemperatur i batterietFör att skydda batteriet mot övertemperatur krävs en extern temperaturgivare för batteriet. Laddningenstoppas när batteritemperaturen upptäcks vara för hög, och återupptas automatiskt när batteritemperaturensjunker till 5°C under det inställda värdet i 2s.Skydd mot överströmning av ingång När batteripanelens effekt är högre än den nominella effekten kommer styrenheten att begränsa laddningseffekten inom det nominella effektområdet för att förhindra att styrenheten skadas av för högström, och styrenheten kommer att övergå till strömbegränsad laddning.Skydd mot för hög spänning på PV-ingångssidanNär spänningen på PV-anläggningens ingångssida är för hög kommer styrenheten automatiskt att stängaav PV-ingången.Skydd mot omvänd anslutning av PV-ingångStyrenheten skadas inte om polariteten på solcellsanläggningen vänds och återgår till det normala närkabeldragningsfelet har rättats till.Skydd mot omvänd laddning på nattenFörhindra att batteriet laddas ur genom solbatteri på natten.

System Underhåll För att bibehålla styrenhetens optimala driftsprestanda under lång tid rekommenderas att följande punkterkontrolleras regelbundet.Se till att luftflödet runt styrenheten inte blockeras och avlägsna eventuell smuts eller skräp från kylaren.Vidta korrigerande åtgärder i god tid efter att ett fel eller en brist har upptäckts.Kontrollera om det finns korrosion, isoleringsskador, hög temperatur eller brännskador/missfärgning påterminaler, förvrängning av höljet etc., och reparera eller byt ut i tid om så är fallet.Kontrollera om det finns någon blottad eller trasig ledning eller ledning med dålig isolering och repareraeller byt ut den i tid om det finns någon.Kontrollera om det finns smuts, insekter som bygger bo eller korrosion, och rengör i tid om det finns något.Varning för elektrisk stöt: Det finns risk för elektriska stötar! Innan du utför ovanstående kontrollereller åtgärder, se till att all strömförsörjning till styrenheten är frånkopplad!All icke-professionell personal är förbjuden att utföra sådana operationer. SESEModel: MSC-4030Produktdimension: 187*133*72mmAvstånd mellan monteringshål: 174*100mmFast hålposition: φ5mm
