MANUALE UTENTE MSC4010 Mestic

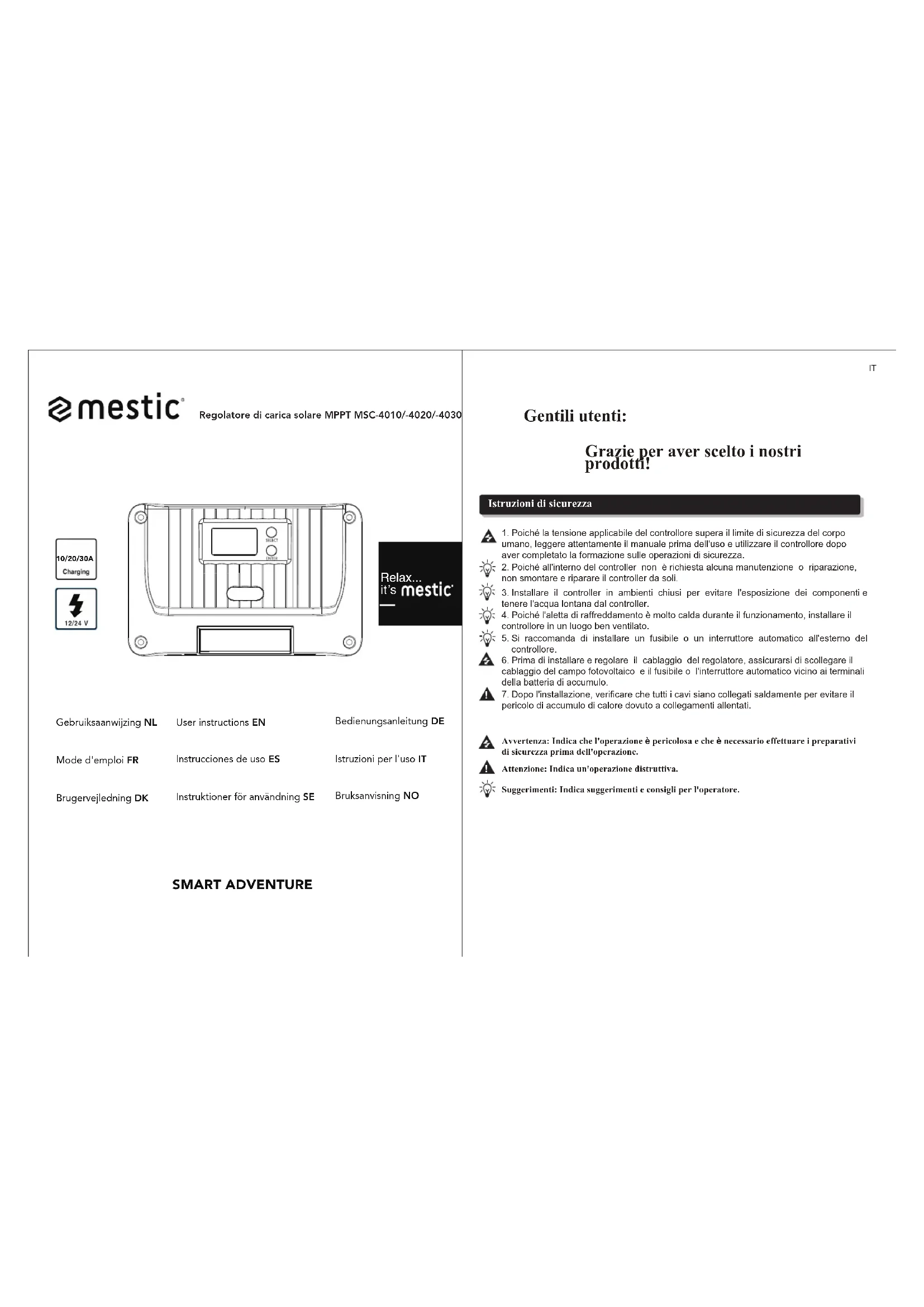

Gentili utenti: Grazie per aver scelto i nostri prodotti! Istruzioni di sicurezza

Poiché la tensione applicabile del controllore supera il limite di sicurezza del corpoumano, leggere attentamente il manuale prima dell'uso e utilizzare il controllore dopoaver completato la formazione sulle operazioni di sicurezza. Poiché all'interno del controller non è richiesta alcuna manutenzione o riparazione,non smontare e riparare il controller da soli. Installare il controller in ambienti chiusi per evitare l'esposizione dei componenti etenere l'acqua lontana dal controller. Poiché l'aletta di raffreddamento è molto calda durante il funzionamento, installare ilcontrollore in un luogo ben ventilato. Si raccomanda di installare un fusibile o un interruttore automatico all'esterno delcontrollore. Prima di installare e regolare il cablaggio del regolatore, assicurarsi di scollegare ilcablaggio del campo fotovoltaico e il fusibile o l'interruttore automatico vicino ai terminalidella batteria di accumulo. Dopo l'installazione, verificare che tutti i cavi siano collegati saldamente per evitare ilpericolo di accumulo di calore dovuto a collegamenti allentati. Avvertenza: Indica che l'operazione è pericolosa e che è necessario effettuare i preparativi di sicurezza prima dell'operazione.Attenzione: Indica un'operazione distruttiva.Suggerimenti: Indica suggerimenti e consigli per l'operatore. IT1. Introduzione al prodotto

1.1 Panoramica del prodotto

Il regolatore della serie Shiner adotta l'MPPT, leader del settore, per ottenere l'inseguimento dell'energia massima per il pannello solare, ovvero può tracciare rapidamente e con precisione il punto di massima potenza della batteria solare in qualsiasi condizione e ottenere l'energia massima del pannello solare in tempo reale, migliorando significativamente il tasso di utilizzo dell'energia del sistema solare. È ampiamente utilizzato come componente di controllo centrale negli impianti fotovoltaici off-grid per gestire il lavoro dei pannelli solari, delle batterie e dei carichi. Inoltre, dispone di funzioni complete di rilevamento e protezione dei guasti software e hardware per evitare al massimo i danni ai componenti del prodotto causati da errori di installazione e guasti del sistema.

1.2 Caratteristiche del prodotto

Adotta il sistema MPPT con un'efficienza di tracciamentofino al 99,9%. Supporta la carica e la scarica a piena potenza in una sola volta. Supporta diversi tipi di batterie, come le batterie sigillate, le batterie al gel, le batterie allagate e le batterie al litio.batteria definita dall'utente. Supporta la batteria al litio e la batteria al piombo attivata. Supporta l'impostazione della corrente di carica. Supporto dell'impostazione di ricarica completa. Supporto della compensazione della temperatura. Supporto di 17 modalità operative di carico. Supporta carichi capacitivi e induttivi. Salva i dati storici per 200 giorni consecutivi. Supporto della comunicazione RS485 del protocollo standard Modbus con baud rate regolabile. Supporto della comunicazione TTL del protocollo Modbus standard con velocità di trasmissione fissa. Supporto della comunicazione Bluetooth(opzionale). Supporto della comunicazione CAN(opzionale). Possedere meccanismi di protezione completi di carica e scarica per sovratensione, sovracorrente, sovraccarico, sovratemperatura, cortocircuito, ecc. Adotta un radiatore in alluminio di alta qualità e un trattamento di riduzione delle temperature per garantire un funzionamento affidabile ed efficiente in varie condizioni operative.

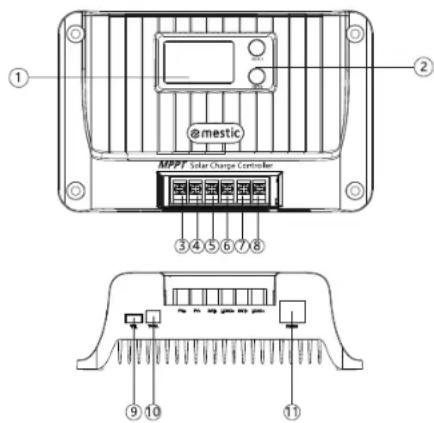

1.3 Descrizione dell'aspetto e dell'interfaccia

Nome Nome LCD Pulsante Interfaccia positiva del pannello solare Interfaccia negativa del pannello solare Interfaccia negativa della batteria Interfaccia negativa di carico Interfaccia positiva della batteria Interfaccia positiva al carico Interfaccia di comunicazione TTL Interfaccia del sensore di temperatura Interfaccia di comunicazione RS485/CAN

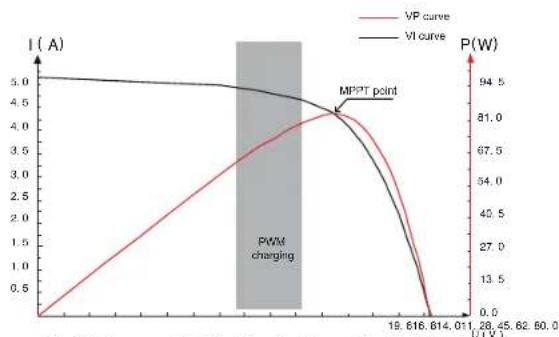

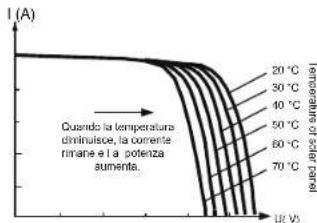

2. Introduzione dell'inseguimento del punto di massima potenza

Il sistema di inseguimento del punto di massima potenza (MPPT) è una tecnologia di carica avanzata che consente di ottenere una maggiore produzione di energia dalle batterie solari regolando lo stato operativo dei moduli elettrici. A causa della non linearità della batteria solare, esiste un punto di massima potenza sulla sua curva. La tecnologia di carica PWM utilizzata nel regolatore tradizionale non è in grado di caricare la batteria in modo continuo in quel punto, quindi non può ottenere la massima energia del pannello solare. Invece, il regolatore solare con MPPT è in grado di seguire sempre il punto di massima potenza del campo, in modo da caricare la batteria con la massima energia. Ad esempio, nel caso di un sistema solare a 12 V, poiché la tensione da picco a picco (Vpp) della batteria solare è di circa 17 V, ma la tensione della batteria è di circa 12 V, quando il comune regolatore di carica carica la batteria, la tensione della batteria solare è di circa 12 V, cioè la batteria solare non esercita completamente la sua massima potenza. ITITPWM charging

3. Parametri tecnici

Controllo della luce, controllo della luce + controllo del tempo, modalitàmanuale (predefinita), modalità di debug,normalmente aperta 20A

Il regolatore MPPT può superare il problema e regolare la tensione e la corrente di ingresso del pannello solare in tempo reale per raggiungere la massima potenza di ingresso. Inoltre, rispetto al tradizionale regolatore PWM, può esercitare la massima potenza della batteria solare per fornire una maggiore corrente di carica. In generale, può migliorare il tasso di utilizzo dell'energia del 15%~20% rispetto al regolatore PWM. Fig. 2-1 Curva caratteristica di uscita del pannello della batteria Il punto di massima potenza cambia spesso a causa delle diverse condizioni di temperatura e illuminazione dell'ambiente. Il controllore MPPT è in grado di regolare i parametri in tempo reale in base alle diverse condizioni, facendo sì che lo stato del sistema sia sempre vicino al punto di massima potenza. L'intero processo è completamente automatico, senza alcuna regolazione. Al diminuire dell'intensitàluminosa, la correntediminuisce.Al diminuire dell'intensità luminosa, la tensione a circuito apertodiminuisce. Fig. 2-2 Relazione tra la caratteristica di uscita del pannello della batteria e l'intensità luminosa Quando la temperaturadiminuisce, la correnterimane e l a potenzaaumenta.All'aumentare della temperatura, la tensione a circuito apertodiminuisce. Fig. 2-3 Relazione tra la caratteristica di uscita del pannello batteria e la temperatura Modello di prodottoConsumo di energia staticaTipo di batteriaTensione del sistemaIntervallo di tensione difunzionamento della batteriaCorrente di carica nominalePotenza massima delpannello solareTensione massima a circuitoaperto del FVGamma di tensioneoperativa MPPTEfficienza di inseguimento MPPT Efficienza di conversionedella caricaCorrente di cariconominaleModalità di funzionamentodel caricoImpostazione della correntedi caricaImpostazione di ricaricacompletaImpostazione dell'uscita atensione costanteCompensazione dellatemperatura di carica dellebatterie al piombo batteriaImpostazione dell'unità dimisura della temperaturaProtezione dasovraccarico/cortocircuitoComunicazione TTLComunicazione RS485ComunicazioneBluetoothComunicazione CANDati storiciFunzione di protezioneTipo di messa a terraIntervallo della temperatura ambiente di esercizioGrado di protezioneModalità di raffreddamentoDimensione Peso SLD/GEL/FLD/LI/USE/USELI, SLD come impostazione predefinita60V (protezione 55V, recupero 50V)100V (protezione 95V, recupero 90V)(Tensione della batteria +2V)~45V(Tensione della batteria +2V)~72VVelocità di trasmissione: 9.600 bpsInterfaccia RJ45, con uscita di alimentazione a 5 V/200 mA,la velocità di trasmissione è di 9.600 bps perimpostazione predefinita, regolabile.OpzionaleInterfaccia RJ45, opzionale (protocollo RV-C)Salvare gli ultimi 200 giorni di dati storiciProtezione da sovratensione PV, protezione da collegamento inverso PV, protezione da cortocircuito PV, protezione da carica inversa notturna, protezione da limite di potenza in ingresso, protezione da sovratemperatura, protezione da cortocircuito del carico, protezione da sovraccarico, protezione da sovratensione/sovrascarica della batteria, protezione da collegamento inverso della batteria , protezione da cortocircuito finale della batteria. Messa a terra dell'elettrodo negativo comuneDissipazione naturale del calore ITITChargingvoltage Time Equalizing charging voltage MPPT Boost charging voltageFloating charging voltageCharging reconnect voltageConstant voltageFloatingChargingcurrent Time Time Time ChargingvoltageChargingBoost charging voltage MPPT Constant voltage chargingcurrentchargingchargingfusestem pe ratur e sen so r

4.1 Carica della batteria al piombo

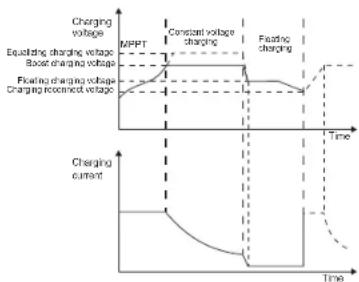

Selezionare i tipi di batteria come SLD/FLD/GEL/USO e selezionare la tensione di sistema appropriata. Come illustrato nella Fig. 4-1, gli stadi di carica delle batterie al piombo-acido sono: La carica a tensione costante è suddivisa in tre fasi: carica di equalizzazione, carica di boost e carica flottante:[Carica MPPT] Quando la tensione della batteria non ha raggiunto il valore target di tensione costante, il controller esegue la carica MPPT. Quando la tensione della batteria raggiunge il valore di tensione costante, esce automaticamente dalla carica MPPT e passa alla carica a tensione costante (equalizzazione/boosting/carica flottante). [Carica di equalizzazione] La carica di equalizzazione regolare è utile per alcune batterie. La carica di equalizzazione serve principalmente a rendere la tensione di carica della batteria superiore alla tensione supplementare standard, inoltre può vaporizzare l'elettrolita della batteria per bilanciare la tensione della batteria e completare la relativa reazione chimica. La carica di equalizzazione e la carica di potenziamento non vengono ripetute durante una carica completa per evitare un'eccessiva evoluzione del gas o il surriscaldamento della batteria. Note:

Dato che la carica di equalizzazione della batteria al piombo con rivestimento produce gas esplosivo, il vano della batteria deve essere ben ventilato.

Sebbene la carica di equalizzazione aumenti la tensione della batteria, può danneggiare il livello dei carichi CC sensibili; pertanto, è necessario verificare che la tensione di ingresso consentita di tutti i carichi del sistema sia superiore al valore di tensione della batteria impostato durante la carica di equalizzazione.

Una carica eccessiva e un'evoluzione eccessiva del gas possono danneggiare la piastra della batteria e causare la caduta delle sostanze attive sulla piastra della batteria. Inoltre, una tensione di carica di equalizzazione eccessivamente elevata o una durata di carica di equalizzazione eccessivamente lunga possono danneggiare la batteria. Impostare i parametri pertinenti in base alle specifiche della batteria utilizzata nel sistema. [La durata della carica boost è di 2 ore (valore predefinito). Quando la durata raggiunge il valore impostato, il sistema passa alla carica flottante. [Carica flottante] La carica flottante è l'ultima fase di carica a tensione costante del ciclo di carica della batteria al piombo-acido. Il regolatore mantiene la tensione di carica costante alla tensione di carica flottante. In questa fase, la batteria viene caricata con una corrente molto debole per garantire che la batteria sia in piena carica. Quando la tensione della batteria è inferiore alla tensione di ricollegamento della carica boost, il sistema esce dalla fase di carica flottante e rientra nel ciclo di carica successivo.

4.2 Carica della batteria al litio

Selezionare i tipi di batteria come LI/USO LI e selezionare la tensione del sistema da 12V/24V. Come illustrato nella Fig. 4-2, le fasi di carica della batteria al litio sono: carica MPPT/ carica boost/ carica a limitazione di corrente. [Quando la tensione della batteria non raggiunge il valore target di tensione costante, il regolatore esegue la carica MPPT per caricare la batteria con la massima energia solare; quando la raggiunge, passa automaticamente alla carica boost. [Nella fase di carica boost della batteria al litio, quando la tensione della batteria è inferiore a l l a tensione di carica boost, il sistema esegue la carica MPPT o la carica a limitazione di corrente; quando la raggiunge, passa alla carica boost. Fig. 4-1 Curva di carica della batteria al piombo acido Fig. 4-2 Curva di carica della batteria al litio

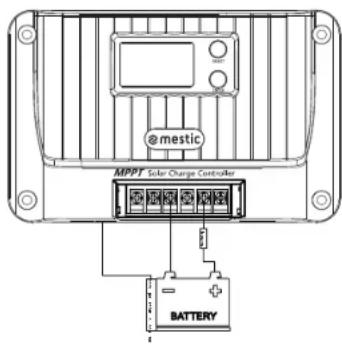

5. Campionamento della temperatura della batteria e controllo di

1) Collegare il sensore di temperatura all'interfaccia di temperatura corrispondente per ottenere la

protezione da alte e basse temperature per la batteria e la compensazione della temperatura per la tensione di carica della batteria al piombo (nessuna compensazione della temperatura per la batteria al litio); se il sensore di temperatura non è collegato, la temperatura predefinita è di 25°C; 2). Per il valore di protezione/recupero della temperatura della batteria, fare riferimento alla descrizione in "12. Allarme di sistema". Il metodo di cablaggio è illustrato nella figura: ITIT7. Menu

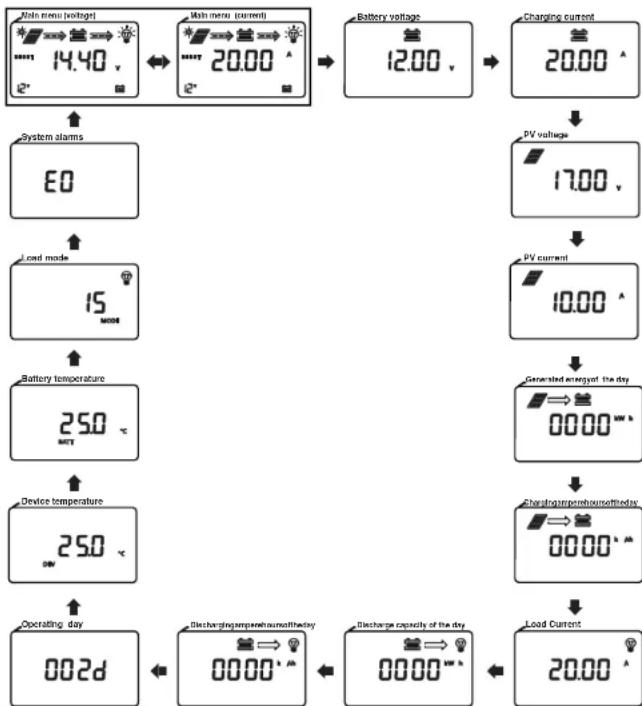

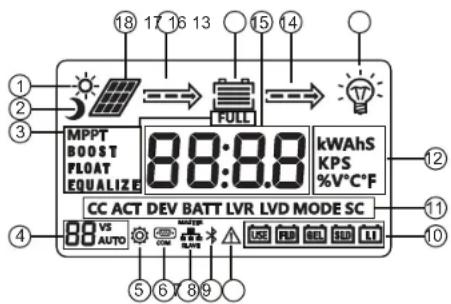

7.1 Visualizza il menu

[Strategia di recupero della protezione da cortocircuito del carico]: ① Recupero automatico: il tempo di auto-recupero della prima protezione è di 10s, il secondo è di 15s, il terzo è di 20s, il quarto è di 25s, il quinto è di 30s, con più di cinque volte di ripristino dell'uscita di carico il giorno successivo; ② Recupero manuale: tenere premuto il pulsante "SELECT" per 2 s sull' interfaccia di allarme del sistema; il carico verrà recuperato e emesso;

[Strategia di protezione da sovraccarico]: Protezione 10s per un carico superiore a 1,25 volte il carico nominale; protezione 5s per un carico superiore a 1,5 volte il carico nominale; protezione 1s per un carico superiore a 2 volte il carico nominale;

Fare riferimento a "8.11-8.13" per le impostazioni relative al carico. Descrizione Icona diurna Icona notturna Fase di carica Tensione del sistema Impostazione dei parametri Icona della comunicazione Comunicazione parallela Icona Bluetooth Allarmi di sistema Descrizione Tipo di batteria Carattere della funzione Simbolo dell'unità Icona di caricamento Stato di scarica Batteria Tensione/corrente Stato di carica Pannello solare

Visualizzazione alternativa tra (tensione) e (corrente) sul menu principale ogni 10s.

Premere brevemente il tasto [SELECT] per sfogliare il menu. Se non si preme alcun tasto per 5 secondi, si torna automaticamente al menu principale.

Premere a lungo [ENTER] per 3s su qualsiasi interfaccia per accedere alla pagina di impostazione dei parametri. ITIT09

8. Parametro impostazione

8.1 Parametro della batteria elenco

Parametri della batteria Tipo di batteria Impostazione/ Tensione Piombo acido sigillato SLD Batteria al piombo gel GEL Piombo allagato -Batteria acida FLD Batteri a al litio

Batteria al piombo personalizza ta USE Batteria al litio personalizzata USO LI Tensione di disconnessione da sovratensione

16.0V 16.0V 16.0V 16.0V Tensione di boost +2V Tensione di boost +2V Tensione di equalizzazione

14.4V 14.2V 14.6V 14.4V 9~17V 9~17V Tensione di carica del galleggiante

13.8V 13.8V 13.8V -- 9~17V -- Aumento della carica ricollegare la tensione

13.2V 13.2V 13.2V 13.2V 9~17V 9~17V Sovrascarica tensione di ripristino

12.6V 12.6V 12.6V 12.6V 9~17V 9~17V Sottotensione tensione di allarme① 12.0V 12.0V 12.0V 12.0V 9~17V 9~17V Sovrascarica tensione① 11.1V 11.1V 11.1V 11.1V 9~17V 9~17V Tensione di disattivazione per sovrascarica

10.6V 10.6V 10.6V 10.6V 9~17V 9~17V Ritardo di sovrascarica 5s 5s 5s 5s 5s 5s Intervallo di carica di equalizzazione 30 giorni -- 30 giorni -- 30 giorni -- Equalizzazione della durata della carica 120 min -- 120 min -- 120 min -- Aumento della durata della carica 120 min 120 min 120 min -- 120 min -- Fattore di compensazione della temperatura mV/℃/2V -3 -3 -3 -- -3 -- Nota: ① I valori sopra indicati sono i parametri a 25°C/12V; se si tratta di un sistema a 24V/36V/48V, i valori sono rilevanti per il sistema a 24V/36V/48V. i punti di tensione saranno automaticamente moltiplicati per 2/3/4.

8.2 Impostazione dei parametri elenco

Funzione Campo di impostazione PredefinitoTipo di batteria SLD/GEL/FLD/LI/USO/USO LI SLDEqualizzazione della tensione dicarica①9V~17V Disponibile solo per l'USOTensionedi carica potenziata 9V~17VDisponibile solo per USE e USE LITensionedi carica del galleggiante 9V~17V Disponibile solo per l'USOTensione di ricollegamento dellacarica di boost 9V~17VDisponibile solo per USE e USE LITensione di ripristino dasovrascarica 9V~17VDisponibile solo per USE e USE LITensione di sovrascarica①9V~17VDisponibile solo per USE e USE LITensione del sistema 12/24/AUTO AUTO Corrente di carica Corrente nominale 0 (0: nessuna carica) Corrente nominale Impostazione di ricarica completa 0-10 A, 0: disattiva la funzione 0 0 Impostazione di ricarica completaon: uscita a tensione costante inassenza di carico sul terminale dellabatteriaoF: nessuna uscita in assenza di caricosulla batteriaterminale Tensione di controllo della luce 5-11V 5VRitardo nel controllo della luce 60-3,600s 60sModalità di carico 0-17 15Protezione da cortocircuito delcaricoon: protezione da cortocircuito a caricoaperto oF: protezione da cortocircuito acarico chiuso Ritardo di sovrascarica 1-60s 5sUnità di temperatura °C: Celsius/°F: Fahrenheit ℃Velocità di comunicazione RS485 1200~115200bps 9600bpsIndirizzo del dispositivo 1-247 1Riavvio del sistema F01 Tasto funzioneRipristino dei dati di fabbrica F02 Tasto funzioneDati storici chiari F03 Tasto funzioneNota: : sistema di batterie a 24V/36V/48V, moltiplica automaticamente per 2/3/4 in base al valore impostato perottenere il valore di controllo effettivo. ITITBoost chargingFloating chargingOver-discharge voltageOver-discharge reconnect voltageCharging reconnect voltageEqualiz i n g c harging11 12

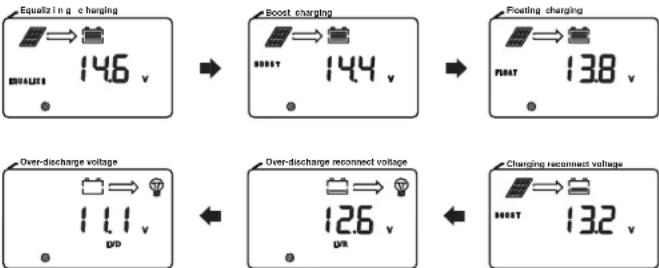

8.3 Tipo di batteria

Per l'impostazione, fare riferimento a "8.1 e 8.2".

8.4 Ricarica equalizzante Ricarica fluttuante Tensione di ricollegamento

Sovrascarica Tensione di ricollegamento Sovrascarica L'opzione può essere impostata solo quando il tipo di batteria è "USE" o "USE LI".

8.5 Tensione del sistema

Quando la tensione del sistema cambia, l'icona della tensione del sistema sulla pagina principale lampeggia, invitando l'utente a riavviare il sistema per un funzionamento efficace.

8.6 Corrente di carica

[Nessun caricamento]: Impostare 0

[Impostare un valore arbitrario da 1 alla corrente di carica nominale a passi di 1A.

[Off]: Impostare 0 [On]: Selezionare il valore di corrente appropriato tra 1-10A Condizione di carica completa: quando la durata della carica a tensione costante della batteria al litio raggiunge la durata impostata o la batteria al piombo è in carica flottante dopo aver terminato la carica di equalizzazione o la carica di spinta, e la corrente di carica è inferiore al valore di corrente impostato, il sistema interromperà la carica dopo 1 minuto e l'icona "FULL" si accenderà sullo schermo. Condizione di recupero della carica: la tensione della batteria è inferiore alla tensione di ricarica boost, il sistema recupera la carica e l'icona "FULL" si spegne sullo schermo.

Uscita a tensione costante della batteria al piombo Uscita a tensione costante senza batteria Nessuna uscita senza batteria

Controllo della luce tensione

[Controllo luce acceso]: La tensione del pannello solare è inferiore a 5V*N

[Controllo luce oF]: La tensione del pannello solare è superiore a 6V*N (N=1/2)

Controllo della luce ritardo Durata minima necessaria per soddisfare la condizione di accensione o spegnimento della luce.

The unit is centigrade "°C" The unit is Fahrenheit "℉" 13 14Numerodelloschermo LCD Modalità di carico Descrizione Puro controllo della luce Quando la tensione del pannello solare è inferiore alla tensione di accensione delcontrollo della luce con una durata superiore al ritardo del controllo della luce, siaccende il carico;Quando la tensione del pannello solare è superiore alla tensione di spegnimentodel controllo luci con una durata superiore al ritardo del controllo luci, il caricoviene spento. 1~14 Controllo luce +controllo orario1-14 h Dopo che il tempo in cui la tensione del pannello solare è inferiore alla tensionedi accensione del regolatore di luce è superiore al ritardo del regolatore di luce,accendere il carico. Dopo che il carico ha funzionato per il tempo impostato,spegnerlo.Dopo che la tensione del pannello solare è superiore alla tensione di controllodella luce (OFF) è superiore al ritardo di controllo della luce, spegnere il carico(luce).prevale il controllo).

Modalità manuale(predefinita)Premere brevemente il tasto [ENTER] per accendere/spegnere il carico (noninfluenzato dal controllo della luce).16 Modalità di debugQuando la tensione del pannello solare è inferiore alla tensione di accensione delregolatore, accendere immediatamente il carico.Quando la tensione del pannello solare è superiore alla tensione di spegnimentodel regolatore di luce, spegnere il regolatore di luce.il carico immediatamente Modalità diaccensionenormaleIl carico è sempre acceso (in caso di sovratensione della batteria, di sovrascaricadella batteria, di cortocircuito del carico, di sovraccarico, di sovratemperaturadella batteria o di bassa temperatura della batteria, l'indicatorecarico spegnerà l'uscita)

Comunicazione RS485 baud velocità Il baud rate della comunicazione RS485 può essere modificato in base alle esigenze effettive.

Apparecchiatura indirizzo L'indirizzo di comunicazione del dispositivo può essere modificato in base alle esigenze effettive.

Riavvio del sistema Premendo una sola volta [ENTER], 'F01' lampeggia; premendo di nuovo una sola volta [ENTER], il controller si riavvia.

Reset di fabbrica Ripristinare le impostazioni di fabbrica del programmatore come indicato in "8.17".

Dati storici pulizia Cancellare i dati storici del programmatore come indicato al punto "8.17". ITIT13. Allarmi di sistema

Velocità di trasmissione predefinita: 9.600 bps; bit di controllo: nessuno; bit di dati: 8 bit; bit di stop: 1 bit

Specifiche di uscita dell'alimentazione di comunicazione: (8,5 V±1 V)/: 100mA

9. Comunicazione TTL

Comunicazione RS485: Velocità di trasmissione predefinita: 9.600 bps; bit di parità: nessuno; bit di dati: 8 bit; bit di stop: 1 bit Tipo di interfaccia: RJ45, specifiche di uscita dell'alimentazione di comunicazione: 5V/200mA

Definizione della sequenza delle linee di comunicazione dell'interfaccia RJ45: Definizione VCC: alimentazione di comunicazione uscita di alimentazione RX: terminale di ricezione dei dati del controllore TX: estremità di trasmissione dei dati del controllore GND DefinizioneMassa di alimentazione/massa di segnale

11. Comunicazione CAN (opzionale)

1) Comunicazione CAN: supporto del protocollo RV-C

[Seleziona]: premere brevemente per passare al menu di navigazione e impostare l'incremento dei dati; Tenere premuta l'interfaccia "Allarme sistema" per 2 secondi per cancellare il codice di guasto "Protezione da cortocircuito/sovraccarico del carico". [Enter]: tenere premuto per 3s per entrare/uscire dall'impostazione dei parametri; Pressione breve: pressione breve per attivare/disattivare il carico nell'interfaccia di navigazione del menu (modalità manuale); Nell'interfaccia del menu di impostazione, premere brevemente per modificare e confermare i parametri. Allarmi di sistema Significato Descrizione

Sistema normale Nessuna azione E1 Sovrascarica della batteria Spegnere l'uscita del carico, dopo che la tensione della batteria è salita al valore superiore a quello di -scaricare la tensione di ricollegamento, alleviare la sovrascarica per ripristinare uscita del carico E2 Sovratensione della batteria Interrompere la carica, controllare e individuare la causa dell'alta tensione della batteria. La carica verrà ripristinata automaticamente una volta abbassata la tensione della batteria.

Avviso di sottotensione della batteria Tensione della batteria inferiore alla soglia di avviso di sottotensione, solo avviso

Carico in cortocircuito Disattivare l'uscita del carico E5 Sovracorrente del carico Disattivare l'uscita del carico ed eseguire la protezione da ritardo per un multiplo della corrente nominale

Protezione da sovratemperatura del dispositivo Quando la temperatura interna è superiore alla temperatura impostata, si avvia il controllo della temperatura costante; la carica è vietata quando la temperatura è superiore a 75°C e viene ripresa quando la temperatura è inferiore. di 75°C.

Protezione dalla sovratemperatura della batteria La carica si interrompe quando la temperatura della batteria supera i 65°C e riprende automaticamente quando è inferiore ai 60°C. E10 Sovratensione del pannello solare La carica viene interrotta e poi ripresa automaticamente quando la tensione del pannello solare è inferiore al limite di sicurezza. E15 La batteria al piombo non è collegata In modalità batteria al piombo, la batteria è danneggiata o non collegata. E16 Scarico ad alta temperatura della batteria protezione L'uscita del carico verrà disattivata quando la temperatura della batteria è sopra i 75°C e riprende quando è inferiore a 70°C. E17 Scarico a bassa temperatura della batteria protezione L'uscita del carico verrà disattivata quando la temperatura della batteria è al di sotto di -35°C e riprende quando è superiore a -30°C. E18 Protezione da sovraccarico La carica viene interrotta e poi ripresa 10 secondi dopo che la batteria la tensione viene abbassata E19 Carica a bassa temperatura della batteria protezione La carica verrà interrotta quando la temperatura della batteria sarà al di sotto di -35°C e riprende quando è superiore a -30°C. E30 Carica e scarica disabilitate dall'impostazione del sistema Disattivato per impostazione predefinita (impostare i registri pertinenti dal protocollo) E31 Protezione da sovratensione, sovracorrente e corrente inversa, ecc. Dopo la rimozione delle condizioni anomale, l'apparecchiatura si ripristina automaticamente. ITIT15.2 Installazione passi Quando si collega il sistema, la tensione di uscita d e i componenti può superare la tensione di sicurezza del corpo umano; pertanto, utilizzare strumenti isolati e tenere le mani asciutte.I terminali della batteria sul controller possono essere collegati a una singola batteria o a un gruppo dibatterie. Le istruzioni che seguono si riferiscono a una batteria singola, ma sono applicabili anche asistemi con un gruppo di batterie.Seguire le raccomandazioni di sicurezza del produttore della batteria.I cavi di collegamento del sistema selezionati devono avere una densità di corrente≤4A/mm . Mettere a terra il terminale di terra del controllore. Quando si installa la batteria, è vietato invertire il collegamento della batteria, che potrebbe causare danni irreversibili. Il cablaggio e l'installazione devono essere conformi ai requisiti dei codici elettrici nazionali elocali. Le specifiche del cablaggio devono essere scelte in base alla corrente nominale, in genere 5A/mm

Passo 1: selezionare una posizione di installazioneNon installare il programmatore in un luogo esposto alla luce diretta del sole, a temperature elevate o dovel'acqua possa penetrare facilmente e assicurarsi che il programmatore sia ben ventilato.Fase 2: fissaggio delle viti di sospensioneSegnare la posizione di montaggio in base alle dimensioni di montaggio del controllore, praticare due foridi montaggio di dimensioni adeguate in corrispondenza dei due segni e fissare le viti sui due fori dimontaggio.Fase 3: Fissare il controlloreAllineare i fori di fissaggio del controller con le due viti prefissate per appendere il controller, quindi fissarele due viti sottostanti.Fase 4: aprire il coperchio anteriore del controller, cablare e quindi chiudere il coperchio anteriore.Prestare attenzione durante l'installazione della batteria. Indossare occhiali protettivi quando si installauna batteria al piombo-acido allagata. Una volta entrati in contatto con l'acido della batteria,sciacquare immediatamente con acqua.Tenere lontano da oggetti metallici per evitare cortocircuiti della batteria.La batteria può produrre gas acido durante la carica. Assicurarsi che l'ambiente sia ben ventilato.La batteria può produrre gas combustibile. Tenersi lontani dalle scintille.In caso di installazione all'aperto, evitare la luce solare direttae le infiltrazioni di pioggia.I punti di connessione erroneamente collegati e i fili corrosi possono provocare un forte calore,fondere l'isolamento dei fili, bruciare i materiali circostanti e persino causare incendi. Pertanto, ènecessario assicurarsi che tutti i connettori siano serrati e che i fili siano preferibilmente fissati confascette per evitare scosse dei fili durante le applicazioni mobili con connettori allentati.

Problemi comuni e soluzioni

15.1 Installazione precauzioni

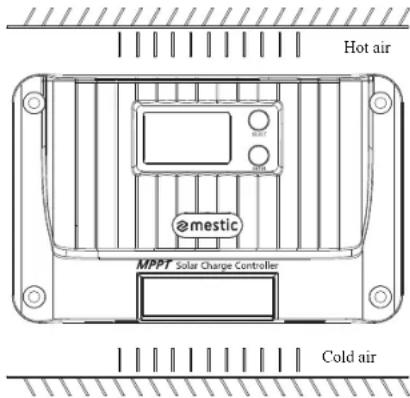

Installazione del prodotto Hot air Cold air 17 18Fenomeno Risoluzione dei problemiLo schermo LCD non si accendeControllare se la batteria e il pannello solare sonocollegati correttamente e se il cavo di collegamentodell'LCD non è collegato male.C'è tensione nel pannello solare, non c'è La batteria non viene rilevata all'estremità della batteriatensione in uscita dal lato batteria e vienevisualizzato il codice E1/E15.al piombo, non c'è tensione in uscita da entrambe leestremità della batteria. Collegare la batteria pertornare alla normalità o attivare l'interruttore diattivazione della batteria al piombo.Se è collegata una batteria a tensionenormale da 12/24V/36V/48V, sullo schermoLCD compare l'icona della batteria.lampeggia lentamente e viene visualizzato ilcodice E1.Controllare la tensione di sistema della batteria oimpostare l'identificazione automatica e il riavvio delcontroller.Icona della tensione di sistema12V/24V/36V/48V sullo schermo lampeggiaImpostare la modifica della tensione del sistema,richiedendo all'utente di riavviare i l sistema perrendere effettiva la modifica.Il controller non si caricaControllare se il cablaggio è errato, se la tensione delpannello solare supera il valore nominale, se la batteria èin sovratensione, se lo schermo LCD visualizza uncodice di errore di sovratemperatura interna,sovratemperatura esterna, bassa temperatura dellabatteria al litio esterna o circuito aperto della batteria alpiombo, e se visualizzaE7/E10, ecc.La potenza di carica non raggiunge il valorenominaleEseguire la limitazione di corrente e il controllotermostatico del sistema;Controllare se il sistema ha ripristinato la corrente dicarica.Altri problemi o eccezioni difficili da risolvere Provare a riavviare (F01) o a resettare il controllore (F02) e reimpostare nuovamente i parametri pertinentiin base alle configurazioni del sistema. Fare attenzioneMancato avvio di alcuni carichiProvare ad attivare la funzione di cortocircuito delcarico dopo aver verificato la correttezza del cablaggio.Sullo schermo viene visualizzato "full" e laricarica si interrompe.La carica si interrompe quando vengono soddisfatte lecondizioni di corrente di interruzione della carica.Quando la tensione è inferiore alla tensione diricollegamento della ricarica boost, la ricarica riprendeautomaticamente.È presente un codice di allarme del sistema Per maggiori dettagli, vedere "12. Allarmi di sistema". ITITModel: MSC-4010 Dimensione del prodotto:155*99*41,7mm Distanza tra i fori di montaggio:137*77 mm Posizione del foro fisso:φ4,5 mm

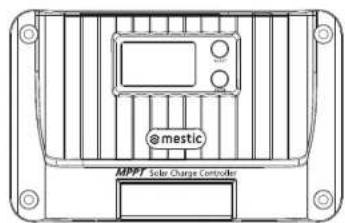

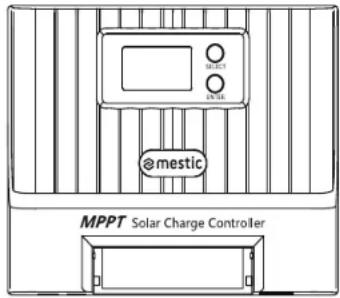

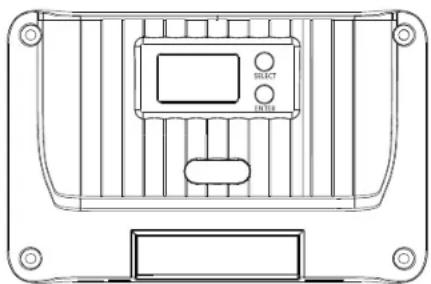

18. Dimensioni del prodotto

Model: MSC-4020 Dimensione del prodotto:181*118*61,7mm Distanza tra i fori di montaggio: 161*96 mm Posizione del foro fisso: φ4,5 mm Protezione da sovratemperatura del dispositivo Quando la temperatura interna del controller supera il valore impostato, la potenza di carica viene automaticamente ridotta o addirittura interrotta, rallentando ulteriormente l'aumento della temperatura

Funzioni di protezione interna del controller.Protezione dalla sovratemperatura della batteriaLa protezione dalla sovratemperatura della batteria richiede un sensore esterno di campionamento dellatemperatura della batteria. La carica viene interrotta quando viene rilevata una temperatura troppo elevatadella batteria e viene ripresa automaticamente quando la temperatura della batteria scende di 5°C al disotto del valore impostato per 2s.Protezione da sovralimentazione in ingresso Quando la potenza del pannello della batteria è superiore alla potenza nominale, il controllore limita la potenza di carica all'interno dell'intervallo di potenza nominale per evitare che una corrente eccessiva danneggi il controllore e il controllore attiva la carica a corrente limitata.Protezione da tensione troppo alta lato ingresso FV Quando la tensione sul lato di ingresso del campo fotovoltaico è troppo alta, il controllore interrompe automaticamente l'ingresso del fotovoltaico.Protezione contro l'inversione della connessione dell'ingresso FV Il controllore non subisce danni in caso di inversione della polarità del campo fotovoltaico e torna alla normalità dopo la correzione dell'errore di cablaggio.Protezione contro l'inversione di carica durante la notteImpedire che la batteria si scarichi attraverso la batteria solare durante la notte.

Manutenzione del sistema IPer mantenere a lungo le prestazioni ottimali del controllore, si raccomanda di controllare regolarmente i seguenti elementi.Assicurarsi che il flusso d'aria intorno al regolatore non sia bloccato e rimuovere eventuali sporcizie odetriti dal radiatore.Adottare tempestivamente le azioni correttive dopo aver riscontrato un guasto o un errore.Verificare la presenza di corrosione, danni all'isolamento, alte temperature o bruciature/discromie suiterminali, distorsione della custodia, ecc. e, se del caso, riparare o sostituire tempestivamente.Controllare che non vi siano fili scoperti o rotti o con un isolamento insufficiente e, se del caso, ripararli osostituirli tempestivamente.Verificare la presenza di sporcizia, nidi di insetti o corrosione ed eventualmente pulirli tempestivamente.Attenzione: Esiste il rischio di scosse elettriche! Prima di eseguire i controlli o le operazioni di cui sopra,assicurarsi che tutte le alimentazioni del controller siano scollegate!È vietato a qualsiasi personale non professionista di eseguire tali operazioni.19 20 ITIT18.3 MSC-4030 19.Schema di cablaggio del sistema

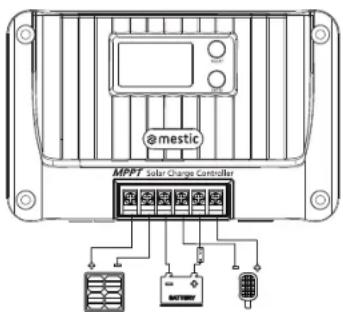

19.1 Schema di cablaggio del sistema

fus es21 22Model: MSC-4030Dimensione del prodotto:187*133*72mm Distanza tra i fori di montaggio: 174*100mmPosizione del foro fisso: φ5 mm Fabbricato in R.P.C - Importato da Euro Accessoires, Z.A.E, Parc de Champagne, 07300 Tournon sur Rhône –France Protezione dell'ambiente Questo simbolo applicato al prodotto significa che si tratta di un apparecchio il cui smaltimento è soggetto alla direttiva sui rifiuti da apparecchiature elettriche ed elettroniche (RAEE). Questo apparecchio non può in alcun modo essere trattato come rifiuto domestico e deve essere sottoposto a un tipo di rimozione specifico per questo tipo di rifiuti. I sistemi di riciclaggio e recupero sono disponibili nella vostra zona (rimozione dei rifiuti) e presso i distributori. Portando il vostro apparecchio a fine vita in un impianto di riciclaggio, contribuirete alla conservazione dell'ambiente e preverrete eventuali danni alla vostra salute. Regolatore di carica solare MPPT MSC-4010/-4020/-4030 ITITGebruiksaanwijzing NLMode d'emploi FRBrugervejledning DKUser instructions EN Instrucciones de uso ESInstruktioner för användning SE it’s Relax... SMART ADVENTURE 10/20/30ASolar laderegulator MPPT MSC-4010/-4020/-4030Bedienungsanleitung DEIstruzioni per l'uso ITBruksanvisning NO
