| Tipo di prodotto | Regolatore di carica solare MPPT |
| Marca | Mestic |
| Modello | MSC-4020 |
| Tensione di sistema | 12V / 24V (autodetect) |
| Corrente di carica nominale | 20 A |
| Potenza massima del pannello solare | 250 W (12V) / 520 W (24V) |
| Tensione massima PV a circuito aperto | 100 V (protezione a 95 V, ripristino a 90 V) |
| Intervallo di tensione MPPT | (tensione batteria + 2 V) a 72 V |
| Efficienza di inseguimento MPPT | > 99 % |
| Efficienza di conversione di carica | 85 % - 98 % |
| Tipi di batteria supportati | Piombo sigillato (SLD), gel (GEL), allagato (FLD), litio (LI), personalizzato (USE, USE LI) |
| Comunicazione | TTL (9600 bps), RS485 (RJ45, velocità regolabile), Bluetooth e CAN opzionali |
| Display | LCD con visualizzazione dei parametri e codici di allarme |
| Dimensioni (L x P x A) | 181 x 118 x 61,7 mm |
| Peso | 650 g |
| Grado di protezione | IP32 |
| Consumo proprio | ≤ 10 mA |
| Modalità di raffreddamento | Dissipazione naturale tramite alette in alluminio |
| Intervallo di temperatura ambiente | -35 °C a 66 °C |
| Manutenzione | Verificare la pulizia del radiatore, serrare i collegamenti, sostituire i cavi danneggiati |
| Sicurezza | Protezione contro sovratensione PV, inversione di polarità, cortocircuito, sovraccarico, surriscaldamento, ecc. |
| Messa a terra | Negativo comune |
Domande frequenti - MSC-4020 Mestic
Domande degli utenti su MSC-4020 Mestic
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Controller in formato PDF gratuitamente! Trova il tuo manuale MSC-4020 - Mestic e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MSC-4020 del marchio Mestic.
MANUALE UTENTE MSC-4020 Mestic
Istruzioni per l'uso IT
Brugervejledning DK
Istruzioni per l'uso IT
Brugervejledning DK
Istruzioni per l'uso IT
Brugervejledning DK
Istruzioni per l'uso IT
Brugervejledning DK
Regolatore di carica solare MPPT MSC-4010/-4020/-4030



Istruzioni per l'uso IT
Brugervejledning DK
Grazie per aver scelto i nostri prodotti!
Istruzioni di sicurezza
- Poiché la tensione applicabile del controllore supera il limite di sicurezza del corpo umano, leggere attentamente il manuale prima dell'uso e utilizzare il controllore dopo aver completato la formazione sulle operazioni di sicurezza.
- Poiché all'interno del controller non è richiesta alcuna manutenzione o riparazione, non smontare e riparare il controller da soli.
- Installare il controller in ambienti chiusi per evitare l'esposizione dei componenti e tenere l'acqua lontana dal controller.
- Poiché l'aletta di raffreddamento è molto calda durante il funzionamento, installare il controllore in un luogo ben ventilato.
- Si raccomanda di installare un fusibile o un interruttore automatico all'esterno del controllore.
- Prima di installare e regolare il cablaggio del regolatore, assicurarsi di scollegare il cablaggio del campo fotovoltaico e il fusibile o l'interruttore automatico vicino ai terminali della batteria di accumulo.
- Dopo l'installazione, verificare che tutti i cavi siano collegati saldamente per evitare il pericolo di accumulo di calore dovuto a collegamenti allentati.
Avvertenza: Indica che l'operazioni è pericolosa e che è necessario effettuare i preparativi di sicurezza prima dell'operazione.
Attenzione: Indica un'operazione distruttiva.
Suggerimenti: Indica suggerimenti e consigli per l'operatore.
IT
1. Introduzione al prodotto
1.1 Panoramica del prodotto
Il regolatore della serie Shiner adotta l'MPPT, leader del settore, per ottenere l'inseguimento dell'energia massima per il pannello solare, ovvero può tracciare rapidamente e con precisione il punto di massima potenza della batteria solare in qualsiasi condizione e ottenere l'energia massima del pannello solare in tempo reale, migliorando significativamente il lasso di utilizzo dell'energia del sistema solare. È ampliamente utilizzato come componente di controllo centrale negli impianti fotovoltaici off-grid per gestire il lavoro dei pannelli solari, delle batterie e dei carichi. Inoltre, dispone di funzioni complete di rilevamento e protezione dei guasti software e hardware per evitare al massimo i danni ai componenti del prodotto causati da errori di installazione e guasti del sistema.
1.2 Caratteristiche del prodotto
Adolla il sistema MPPT con un'efficienza di tracciamentofino al 99,9%.
◆ Supporta la carica e la scarica a piena potenza in una sola volta.
Supporta diversi tipi di batterie, come le batterie sigillate, le batterie al gel, le batterie allagate e le batterie al litio.batteria definita dall'utente.
◆ Supporta la batteria al litio e la batteria al piombo attivata.
◆ Supporta l'impostazione della corrente di carica.
◆ Supporto dell'impostazione di ricanica completa.
◆ Supporto della compensazione della temperatura
◆ Supporto di 17 modalità operative di carico.
◆ Supporta carichi capacitivi e induttivi.
◆ Salva i dati storici per 200 giorni consecutivi.
◆ Supporto della comunicazione RS485 del protocollo standard Modbus con baud rate regolabile.
Supporto della comunicazione TTL del protocollo Modbus standard con velocità di trasmissione fissa.
◆ Supporto della comunicazione Bluetooth(opzionale).
◆ Supporto della comunicazione CAN(opzionale).
- Possedere meccanismi di protezione completi di carica e scarica per sovratensione, sovracorrente, sovraccarico, sovralomperatura, cortocircuito, ecc.
Adotta un radiatore in alluminio di alta qualità e un trattamento di riduzione delle temperature per garantire un funzionamento affidabile ed efficiente in varie condizioni operative.

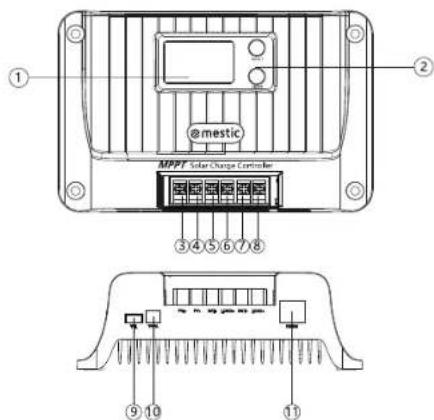

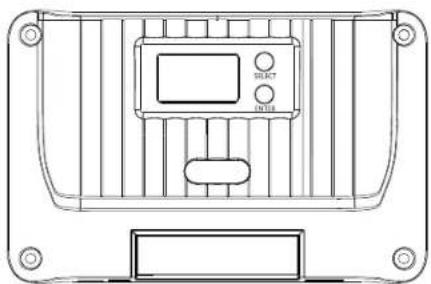

1.3 Descrizione dell'aspetto e dell'interfaccia
| 1 | LCD | 7 | Interfaccia positiva della batteria |
| 2 | Pulsante | 8 | Interfaccia positiva al carico |
| 3 | Interfaccia positiva del pannello solare | 9 | Interfaccia di comunicazione TTL |
| 4 | Interfaccia negativa del pannello solare | 10 | Interfaccia del sensore di temperatura |
| 5 | Interfaccia negativa della batteria | 11 | Interfaccia di comunicazione RS485/CAN |
| 6 | Interfaccia negativa di carico |
2. Introduzione dell'inseguimento del punto di massima potenza
Il sistema di inseguimento del punto di massima potenza (MPPT) è una tecnologia di carica avanzata che consente di ottenere una maggiore produzione di energia dalle batterie solari regolando lo stato operativo dei moduli elettrici. A causa della non linearità della batteria solare, esiste un punto di massima potenza sulla sua curva. La tecnologia di carica PWM utilizzata nel regolatore tradizionale non è in grado di caricare la batteria in modo continuo in quel punto, quindi non può ottenere la massima energia del pannello solare. Invece, il regolatore solare con MPPT è in grado di seguire sempre il punto di massima potenza del campo, in modo da caricare la batteria con la massima energia. Ad esempio, nel caso di un sistema solare a 12 V, poiché la tensione da picco a picco (Vpp) della batteria solare è di circa 17 V, ma la tensione della batteria è di circa 12 V, quando il comune regolatore di carica carica la batteria, la tensione della batteria solare è di circa 12 V, cioè la batteria solare non esercita completamente la sua massima potenza.
IT
Il regolatore MPPT può superare il problema e regolare la tensione e la corrente di ingresso del pannello solare in tempo reale per raggiungere la massima potenza di ingresso. Inoltre, rispetto al tradizionale regolatore PWM, può esercitare la massima potenza della batteria solare per fornire una maggiore corrente di carica. In generale, può migliorare il tasso di utilizzo dell'energia del 15%\~20% rispetto al regolatore PWM.

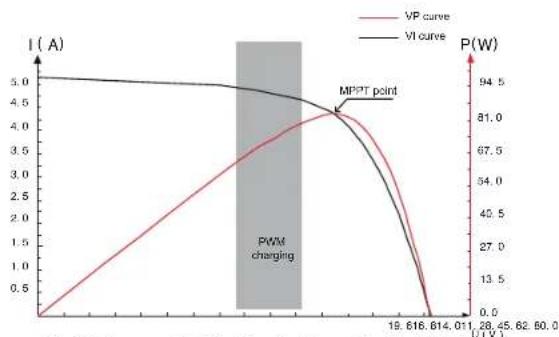

Fig. 2-1 Curva caratteristica di uscita del pannello della batteria
Il punto di massima potenza cambia spesso a causa delle diverse condizioni di temperatura e illuminazione dell'ambiente. Il controllore MPPT è in grado di regolare i parametri in tempo reale in base alle diverse condizioni, facendo si che lo stato del sistema sia sempre vicino al punto di massima potenza. L'intero processo è completamente automatico, senza alcuna regolazione.

Al diminuire dell'intensità luminosa, la tensione a circuito aperto diminuisce.

line
| Temperature (°C) | Current (A) | | ---------------- | ----------- | | 20 | ~1.0 | | 30 | ~0.8 | | 40 | ~0.6 | | 50 | ~0.4 | | 60 | ~0.2 | | 70 | ~0.1 |Al'asumentare della temperatura, la tensione a circuito aperto diminuisce.

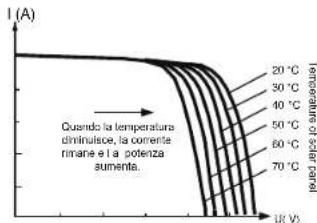

Fig. 2-2 Relazione tra la caratteristica di uscita del pannello della batteria e l'intensità luminosa
Fig. 2-3 Relazione tra la caratteristica di uscita del pannello batteria e la temperatura
- Parametri tecnici
| Modello di prodotto | MSC-4010 MSC-4020 | MSC-4030 | |
| Consumo di energia statica | <10mA | ||
| Tipo di batteria | SLD/GEI/FLDI/L/USE/USELI, SLD come impostazione predefinita | ||
| Tensione del sistema | 12V/24V | ||
| Intervallo di tensione di funzionamento della batteria | 6V-32V | ||
| Corrente di carica nominale | 10A | 20A | 30A |
| Potenza massima del pennello solare | 130W/12V280W/24V | 260W/12V520W/24V | 400W/12V800W/24V |
| Tensione massima a circuito aperto del FV | 60V (protezione 55V, recupero 50V) | 100V (protezione 95V, recupero 90V) | |
| Gamma di tensione operativa MPPT | (Tensione della batteria +2V)-45V | (Tensione della batteria +2V)-72V | |
| Efficienza di inseguimento MPPT | >95% | ||
| Efficienza di conversione della carica | 85%-98% (10%-100% della potenza nominale | ||
| Corrente di carico nominale | 10A | 20A | |
| Modalità di funzionamento del carico | Controllo della luoe, controllo della luoe + controllo del tempo, modalità manuale (predefinita), modalità di debug, normalmente aperta | ||
| Impostazione della corrente di carica | √ | ||
| Impostazione di ricarica completa | √ | ||
| Impostazione dell'uscita a tensione costante | √ | ||
| Compensazione della temperatura di carica delle batterie al picrebatteria | √ | ||
| Impostazione dell'unità di misura della temperatura | √ | ||
| Protezione da sovraccano/cortocircuito | √ | ||
| Comunicazione TTL | Velocità di trasmissione: 9.600 bps | ||
| Comunicazione RS485 | Interfaccia RJ45, con psita di alimentazione a 5 V/200 mA, la velocità di trasmissione e di 9.500 bps per impostazione predefinita, regolabile. | ||
| Comunicazione Bluetooth | Opzionale | ||
| Comunicazione CAN | Interfaccia RJ45, opzionale (protocollo RV-C) | ||
| Dati storici | Salvare gli ultimi 200 giorni di dati storici | ||
| Furuzione di protezione | Protezione da sovratensione PV, protezione da collegamento inverso PV, protezione da cortocircuito PV, protezione da carica inversa nottuma, protezione da limite di potenza in ingresso, protezione da sovratenteratura, protezione da cortocircuito del carico, protezione da sovracciano, protezione da sovratensione/sovraccarica della batteria, protezione da collegamento inverso della batteria, protezione da cortocircuito finale della batteria. | ||
| Tipo di messa a torra | Messa a terra dell'elettroco negativo comune | ||
| Intervallo della temperatura ambiente di esercizio | -35°C-65°C | ||
| Grado di protezione | IP32 | ||
| Modalità di raffreddamento | Dissipazione naturale del calore | ||
| Dimensione | 155°99'41.7mm | 181°118'51.7mm | 187°133'72mm |
| Peso | 350g | 650g | 1200g |
4. Ricarica
4.1 Carica della batteria al piombo
Selezionare i tipi di batteria come SLD/FLD/GEL/USO e selezionare la tensione di sistema appropriata.
Come illustrato nella Fig. 4-1, gli stadi di carica delle batterie al piombo-acido sono: La carica a tensione costante è suddivisa in tre fasti: carica di equalizzazione, carica di boost e carica flottante.[Carica MPPT] Quando la tensione della batteria non ha raggiunto il valore target di tensione costante, il controller esegue la carica MPPT. Quando la tensione della batteria raggiunge il valore di tensione costante, esce automaticamente dalla carica MPPT e passa alla carica a tensione costante (equalizzazione/boosting/carica flottante).
[Carica di equalizzazione] La carica di equalizzazione regolare e utile per alcune batterie. La carica di equalizzazione serve principalmente a rendere la tensione di carica della batteria superiore alla tensione supplementare standard, inoltre può vaponzizzare l'elstrollita della batteria per bilanziare la tensione della batteria e compisla le relativa reazione chimica. La carica di equalizzazione e la carica di potenziamento non vengono ripetute durante una carica completa per evitare un'eccessiva evoluzione del gas o il sumtsalcidamento della batteria.
1) Dato che la carica di equalizzazione della batteria al piombo con riveslimento produce gas esplosivo, il vano della batteria deve essere ben ventilato.
2) Sebbene la carica di equalizzazione aumenti la tensione della batteria, può danneggiare il livello dei carichi CC sensibili; pertanto, è necessario verificare che la tensione di ingresso consentita di tutti i carichi del sistema sia superiore al valore di tensione della batteria impostato durante la carica di equalizzazione.
3) Una carica eccessiva e un'evoluzione eccessiva del gas possono danneggiare la piastra della batteria e causare la caduta delle sostanze attive sulla piastra della batteria. Inoltre, una tensione di carica di equalizzazione eccessivamente elevata o una durata di carica di equalizzazione eccessivamente lunga possono danneggiare la batteria. Impostare i parametri pertinenti in base alle specifiche della batteria utilizzata nel sistema.
[La durata della carica boost è di 2 ore (valore predefinito). Quando la durata raggiunge il valore impostato, il sistema passa alla carica flottante.
[Carica flottante] La carica flottante è l'uttima fase di carica a tensione costante del ciclo di carica della batteria al piombo-acido. Il regolatore mantiene la tensione di carica costante alla tensione di carica flottante. In questa fase, la batteria viene caricata con una corrente molto debole per garantire che la batteria sia in piena carica. Quando la tensione della batteria è inferiore alla tensione di nicollegamento della carica boost, il sistema esce dalla fase di carica flottante e rientra nel ciclo di carica successivo.
4.2 Carica della batteria al litio
Selezionare i tipi di batteria come LI/USO LI e selezionare la tensione del sistema da 12V/24V.
Come illustrato nella Fig. 4-2, le fasi di carica della batteria al litio sono: carica MPPT/ carica boost/ carica a limitazione di corrente.
[Quando la tensione della batteria non raggiunge il valore target di tensione costante, il regolatore esegue la carica MPPT per caricare la batteria con la massima energia solare; quando la raggiunge, passa automaticamente alla carica boost.
[Nella fase di carica boost della batteria al litio, quando la tensione della batteria è inferiore a l'la tensione di carica boost, il sistema esegue la carica MPPT o la carica a limitazione di corrente; quando la raggiunge, passa alla carica boost.
IT

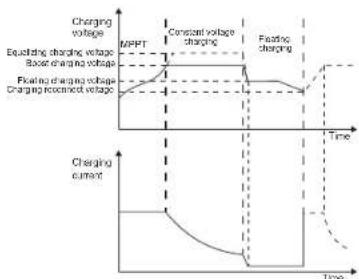

Fig. 4-1 Curva di carica della batteria al piombo acido

line
| Time | Charging voltage (MPPT) | Charging current (constant voltage) | |------|--------------------------|-------------------------------------| | 0 | 0 | 0 | | Peak | 100 | 10 | | Constant | 100 | 5 |Fig. 4-2 Curva di carica della batteria al litio

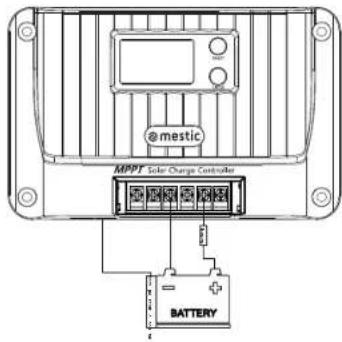

5. Campionamento della temperatura della batteria e controllo di
1) Collegare il sensore di temperatura all'interfaccia di temperatura corrispondente per ottenere la protezione da alte e basse temperature per la batteria e la compensazione della temperatura per la tensione di carica della batteria al piombo (nessuna compensazione della temperatura per la batteria al litio); se il sensore di temperatura non è collegato, la temperatura predefinita è di 25°C;
2). Per il valore di protezione/recupero della temperatura della batteria, fare riferimento alla descrizione in "12. Allarme di sistema". Il metodo di cablaggio è illustrato nella figura:
1) [Strategia di recupero della protezione da cortocircuito del carico]:
① Recupero automatico: Il tempo di auto-recupero della prima protezione è di 10s, il secondo è di 15s, il terzo è di 20s, il quarto è di 25s, il quinto è di 30s, con più di cinque volte di ripristino dell'uscita di carico il giorno successivo;
② Recupero manuale: tenere premuto il pulsante "SELECT" per 2 s sull'interfaccia di allarme del sistema; il carico verrà recuperato e emesso;
2)[Strategia di protezione da sovraccarico]: Protezione 10s per un carico superiore a 1,25 volte il carico nominale; protezione 5s per un carico superiore a 1,5 volte il carico nominale; protezione 1s per un carico superiore a 2 volte il carico nominale;
3) Fare riferimento a *8.11-8.13* per le impostazioni relative al carico.

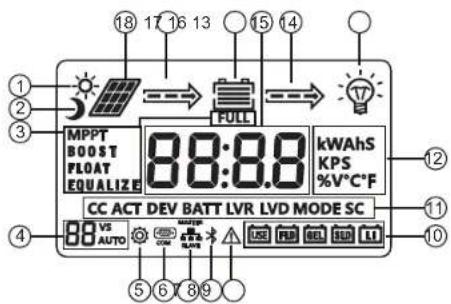

- Menu
| 1 | Icona diurna | 10 | Tipo di batteria |
| 2 | Icona notturna | 11 | Carattere della funzione |
| 3 | Fase di carica | 12 | Simbolo dell'unità |
| 4 | Tensione del sistema | 13 | Icona di caricamento |
| 5 | Impostazione dei parametri | 14 | Stato di scarica |
| 6 | Icona della comunicazione | 15 | Batteria |
| 7 | Comunicazione parallela | 16 | Tensione/corrente |
| 8 | Icona Bluetooth | 17 | Stato di carica |
| 9 | Allami di sistema | 18 | Pannello solare |

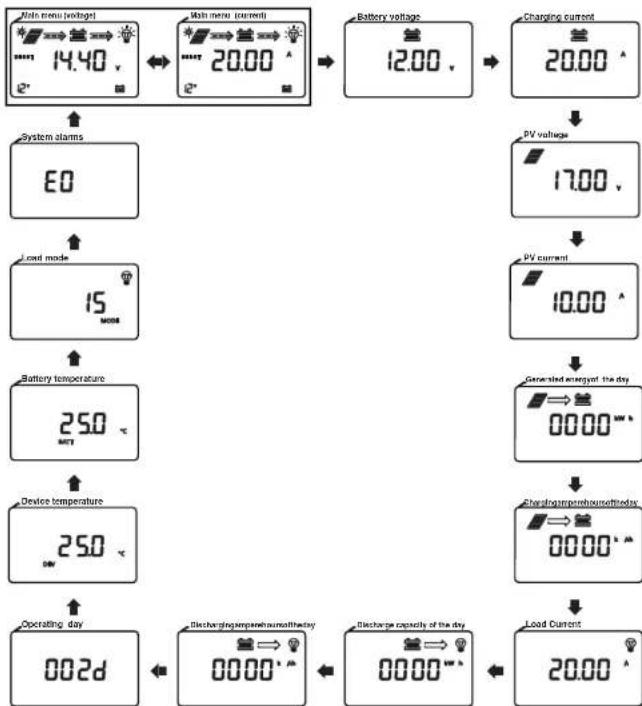

7.1 Visualizza il menu

1) Visualizzazione alternativa tra (tensione) e (corrente) sul menu principale ogni 10s.
2) Premere brevemente il tasto [SELECT] per sfogliare il menu. Se non si preme alcun tasto per 5 secondi, si torna automaticamente al menu principale.
3) Premere a lungo [ENTER] per 3s su qualsiasi interfaccia per accedere alla pagina di impostazione dei parametri.
8. Parametro impostazione
8.1 Parametro della batteria elenco
| Parametri della batteria | ||||||
| Tipo di batteriaImpostazione/Tensione | Piombo acido sigillato SLD | Batteria al piombo gel GEL | Piombo allagato -Batteria acida FLD | Batteria al litio LI | Batteria al piombo personalizzata USE | Batteria al litio personalizzata USO LI |
| Tensione di disconnessione da sovratensione1 | 16.0V 16.0V | 16.0V 16.0V | - | Tensione di boost +2V | Tensione di boost +2V | |
| Tensione di equalizzazione1 | 14.6V -- | 14.8V -- | 9~17V -- | |||
| Tensione di boost1 | 14.4V 14.2V | 14.6V 14.4V | 9~17V 9~17V | |||
| Tensione di carica del galleggiante1 | 13.8V 13.8V | 13.8V -- | 9~17V -- | |||
| Aumento della carica ricollegare la tensione1 | 13.2V 13.2V | 13.2V 13.2V | 9~17V 9~17V | |||
| Sovrascarica tensione di ripristino2 | 12.6V 12.6V | 12.6V 12.6V | 9~17V 9~17V | |||
| Sottotensione tensione di alsteve1 | 12.0V 12.0V | 12.0V 12.0V | 9~17V 9~17V | |||
| Sovrascarica tensione1 | 11.1V 11.1V | 11.1V 11.1V | 9~17V 9~17V | |||
| Tensione di disattivazione per sovrascarica1 | 10.6V 10.6V | 10.6V 10.6V | 9~17V 9~17V | |||
| Ritardo di sovrascarica | 5s 5s 5s | 5s 5s 5s | ||||
| Intervallo di carica di equalizzazione | 30 giorni -- | 30 giorni -- | 30 giorni -- | |||
| Equalizzazione della durata della carica | 120 min -- | 120 min -- | 120 min -- | |||
| Aumento della durata della carica | 120 min | 120 min | 120 min -- | 120 min -- | ||
| Fattore di compensazione della temperatura mV/°C/2V | -3 | -3 | -3 | - | -3 | - |
| Nota:1 I valori sopra indicati sono i parametri a 25°C/12V; se si tratta di un sistema a 24V/36V/48V, i valori sono rilevanti per il sistema a 24V/36V/48V.i punti di tensione saranno automaticamente moltiplicati per 2/3/4. | ||||||
IT

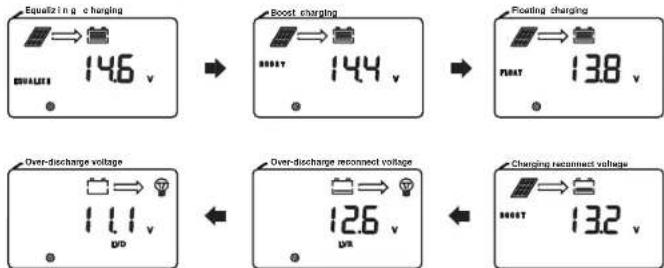

8.2 Impostazione dei parametri elenco
| Funzione | Campo di impostazione | Predefinito |
| Tipo di batteria | SLD/GEL/FLD/LI/USO/USO LI SLD | |
| Equalizzazione della tensione di carico | 9V~17V | Disponibile solo per l'USO |
| Tensionedi carica potenzialla | 9V~17V | Disponibile solo per USE e USE LI |
| Tensionedi carica del galleggiante | 9V~17V | Disponibile solo per l'USO |
| Tensione di ricollegamento della carica di bussi# | 9V~17V | Disponibile solo per USE e USE LI |
| Tensione di ripristino da sovrascarica ^2 | 9V~17V | Disponibile solo per USE e USE LI |
| Tensione di riscoscentro | 9V~17V | Disponibile solo per USE e USE LI |
| Tensione del sistema | 12/24/AUTO | AUTO |
| Corrente di carica | Corrente nominale 0 (0: nessuna carica) | Corrente nominale |
| Impostazione di ricarica completa | 0-10 A, 0: disattiva la funzione 0 | 0 |
| Impostazione di ricarica completa | on: uscita a tensione costante in assenza di carico sul terminale della batteria of: nessuna uscita in assenza di carico sulla batteria terminale | oF |
| Tensione di controllo della luce* | 5-11V | 5V |
| Ritardo nel controllo della luce | 60-3,600s | 60s |
| Modalità di carico | 0-17 | 15 |
| Protezione da cortocircuito del carico | on: protezione da cortocircuito a carico aperto of: protezione da cortocircuito a carico chiuso | su |
| Ritardo di sovrascarica | 1-60s | 5s |
| Unità di temperatura | "C: Celsius/*F: Fahrenheit | "C |
| Velocità di comunicazione RS485 | 1200-115200bps | 9600bps |
| Indirizzo del dispositivo | 1-247 | 1 |
| Riavvio del sistema | F01 | Tasto funzione |
| Ripristino dei dati di fabbrica | F02 | Tasto funzione |
| Dati storici chiari | F03 | Tasto funzione |
| Nota:1: sistema di batterie a 24V/36V/48V, moltiplica automaticamente per 2'3/4 in base al valore impostato per allenere il valore di controllo effettivo. | ||
IT
8.3 Tipo di batteria
Per l'impostazione, fare riferimento a "8.1 e 8.2".

8.4 Ricarica equalizzante Ricarica fluttuante Tensione di ricollegamento Sovrascarica Tensione di ricollegamento Sovrascarica
L'opzione può essere impostata solo quando il tipo di batteria è "USE" o "USE LI".

8.5 Tensione del sistema
Quando la tensione del sistema cambia, l'icona della tensione del sistema sulla pagina principale lampeggia, invitando l'utente a riavviare il sistema per un funzionamento efficace.

8.6 Corrente di carica
1) [Nessun caricamento]: Impostare 0
2) [Impostare un valore arbitrario da 1 alla corrente di carica nominale a passi di 1A.

8.7 Carica completa
1) [Off]: Impostare 0
2) [On]: Selezionare il valore di corrente appropriato tra 1-10A
Condizione di carica completa: quando la durata della carica a tensione costante della batteria al litio raggiunge la durata impostata o la batteria al piombo e in carica flottante dopo aver terminato la carica di equalizzazione o la carica di spinta, e la corrente di canca è inferiore al valore di corrente impostato, il sistema interromperà la carica dopo 1 minuto e l'icona "FULL" si accenderà sullo schermo.
Condizione di recupero della carica: la tensione della batteria è inferiore alla tensione di ricarca boost, il sistema recupera la carica e l'icona "FULL" al spegne sullo schermo.

8.8 Uscita a tensione costante della batteria al piombo
Uscita a tensione costante senza batteriaNessuna uscita senza batteria
1)[Controllo luce acceso]: La tensione del pannello solare è inferiore a 5V*N
2)[Controllo luce of]: La tensione del pannello solare è superiore a 6V*N (N=1/2)

8.10 Controllo della luce ritardo
Durata minima necessaria per soddisfare la condizione di accensione o spegnimento della luce.

8.11 Modalità di caricamento

| Numero dello schermo LCD | Modalità di carico Descrizione | |
| 0 | Puro controllo della luce | Quando la tensione del pannello solare è inferiore alla tensione di accensione del controllo della luce con una durata superiore al ritardo del controllo della luce, si accence il carico;Quando la tensione del pannello solare è superiore alla tensione di spegnimento del controllo luce con una durata superiore al ritardo del controllo luce, il carico viene spento. |
| 1-14 | Controllo luce + controllo orario 1-14 h | Dopo che il tempo in cui la tensione del pannello solare è inferiore alla tensione di accensione del regolatore di luce è superiore al ritardo del regolatore di luce, accendere il carico. Dopo che il carico ha funzionale per il tempo impostato spegnero.Dopo che la tensione del pannello solare è superiore alla tensione di controllo della luce (OFF) è superiore al ritardo di controllo della luce, spegnere il carico (luce), prevale il controllo). |
| 15 | Modalità manuale (predefinità) | Premere brevemente il tasto (ENTER) per accendere/spegnere il carco (non influenzato dal controllo della luce). |
| 16 Modaità di debug | Quando la tensione del pannello solare è inferiore alla tensione di accensione del regolatore, accendere immediatamente il carico.Quando la tensione del pannello solare è superiore alla tensione di spegnimento del regolatore di luce, spegnere il regolatore di luce, il carico immediatamente. | |
| 17 | Modalità di accensione normale | Il carico è sempre acceso (in caso di sovratensione della batteria, di sovrascarica della batteria, di cortocircuito del carico, di sovraccarico, di sovratemperatura della batteria o di bassa temperatura della batteria, l'indicatore carico spegnera l'uscita) |
8.12 Load short-circuit protection switch
8.15 Comunicazione RS485 baud velocità
Il baud rate della comunicazione RS485 può essere modificato in base alle esigenze effettive.

8.16 Apparecchiatura indirizzo
L'indirizzo di comunicazione del dispositivo può essere modificato in base alle esigenze effettive.

8.17 Riavvio del sistema
Premendo una sola volta [ENTER], 'F01' lampeggia; premendo di nuovo una sola volta [ENTER], il

8.18 Reset di fabbrica
Ripristinare le impostazioni di fabbrica del programmatore come indicato in "8.17".

8.19 Dati storici pulizia
Cancellare i dati storici del programmatore come indicato al punto "8.17".

9. Comunicazione TTL
1) Velocità di trasmissione predefinita: 9.600 bps; bit di controllo: nessuno; bit di dati: 8 bit; bit di stop: 1 bit
2) Specifiche di uscita dell'alimentazione di comunicazione: (8,5 V±1 V)/: 100mA

| S/N | Definizione |
| 1 | VCC: alimentazione di comunicazione uscita di alimentazione |
| 2 | RX: terminale di ricezione dei dati del controllore |
| 3 | TX: estremità di trasmissione dei dati del controllore |
| 4 | GND |
10. RS485
1) Comunicazione RS485:
Velocità di trasmissione predefinita: 9.600 bps; bit di parità: nessuno; bit di dati: 8 bit; bit di stop: 1 bit
Tipo di interfaccia: RJ45, specifiche di uscita dell'allimentazione di comunicazione: 5V/200mA
2) Definizione della sequenza delle linee di comunicazione dell'interfaccia RJ45:
| S/N | Definizione |
| ① | CAN_L |
| ② | CAN_H |
| ③ | NC |
| ④ | NC |
| ⑤ | Massa di alimentazione/massa di segnale |
| ⑥ | |
| ⑦ | D- |
| ⑧ | D+ |
| Positive terminal |
11. Comunicazione CAN (opzionale)
1) Comunicazione CAN: supporto del protocollo RV-C
12. Chiave
[Seleziona]: premere brevemente per passare al menu di navigazione e impostare l'incremento dei dati;
Tenere premuta l'interfaccia "Allarme sistema" per 2 secondi per cancellare il codice di guasto "Protezione da cortocircuito/sovraccarico del carico".
[Enter]: tenere premuto per 3s per entrare/uscire dall'impostazione dei parametri; Pressione breve: pressione breve per attivare/disattivare il carico nell'interfaccia di navigazione del menu (modalità manuale); Nell'interfaccia del menu di impostazione, premere brevemente per modificare e confermare i parametri.
13. Allarmi di sistema
| Allami di sistema | Significato | Descrizione |
| E0 | Sistema normale | Nessuna azione |
| E1 | Sovrascarica della batteria | Spegnere l'uscita del carico, dopo che la tensione della batteria è salta al valore superiore a quello di -scaricare la tensione di ricollegamento, alleviare la sovrascarica per ripristinare uscita del carico |
| E2 | Sovratensione della batteria | Interrompare la carica, controllare e individuare la causa dell'alta tensione della batteria. La carica verrà ripristinata automaticamente una volta abbassata la tensione della batteria. |
| E3 | Avviso di sottotensione della batteria | Tensione della batteria inferiore alla soglia di avviso di sottotensione, solo avviso |
| E4 | Carico in cortocircuito | Disattivare l'uscita del carico |
| E5 | Sovracorrente del carico | Disattivare l'uscita del carico ed eseguire la protezione da ritardo per un multiplo dalla corrente nominale |
| E6 | Protezione da sovratemperatura del dispositivo | Quando la temperatura interna è superiore alla temperatura impostata, si avvia il controllo della temperatura costante; la carica e vietata quando la temperatura è superiore a 75°C e viene ripresa quando la temperatura è inferiore. di 75°C. |
| E7 | Protezione dalla sovratemperatura della batteria | La carica si interompe quando la temperatura della batteria supera i 65°C e riprende automaticamente quando è inferiore ai 60°C. |
| E10 | Sovratensione del pannello solare | La carica viene interrotta e poi ripresa automaticamente quando la tensione del pannello solare è inferiore al limite di sicurezza. |
| E15 | La batteria al piombo non è collegata | In modalità batteria al piombo, la batteria è danneggiata o non collegata. |
| E16 | Scarico ad alta temperatura della batteria protezione | L'uscita del carico verrà disattivata quando la temperatura della batteria è sorga i 75°C e riprende quando è inferiore a 70°C. |
| E17 | Scarico a bassa temperatura della batteria protezione | L'uscita del carico verrà disattivata quando la temperatura della batteria è al di sotto di -35°C e riprende quando è superiore a -30°C. |
| E18 | Protezione da sovraccarico | La carica viene interrotta e poi ripresa 10 secondi dopo che la batteria la tensione viene abbassata |
| E19 | Carica a bassa temperatura della batteria protezione | La carica verrà interrotta quando la temperatura della batteria sarà al di sotto di -35°C e riprende quando è superiore a -30°C. |
| E30 | Carica e scarica disabilitate dall'impostazione del sistema | Disattivato per impostazione predefinita (impostare i registri pertinenti dal protocollo) |
| E31 | Protezione da sovratensione, sovracorrente e corrente inversa, ecc. | Dopo la rimozione delle condizioni anomale, l'apparecchiatura si ripristina automaticamente. |
- Problemi comuni e soluzioni
| Fenomeno Risoluzione dei problemi | |
| Lo schermo LCD non si accende | Controllare se la batteria e il pannello solare sono collegati correttamente e se il cavo di collegamento dell'LCD non è collegato male. |
| C'è tensione nel pannello solare, non c'è tensione in uscita dal lato batteria e viene visualizzato il codice E1/E15. | La batteria non viene rilevata all'estremità della batteria al piombo, non c'è tensione in uscita da entrambe le estremità della batteria. Collegare la batteria per tomare alla normalità o attivare l'interruttore di attivazione della batteria al piombo. |
| Se è collegata una batteria a tensione normale da 12/24V/36V/48V, sullo schermo LCD compare l'icona della batteria. lampeggia lentamente e viene visualizzato il codice E1. | Controllare la tensione di sistema della batteria o impostare l'identificazione automatica e il riavvio del controller. |
| Icona della tensione di sistema 12V/24V/36V/48V sullo schermo lampeggia | Impostare la modifica della tensione del sistema, richiedendo all'utente di raviare i sistema per rendere effettiva la modifica. |
| Il controller non si carica | Controllare se il cablaggio è errato, se la tensione di pannello solare supera il valore nominale, se la batteria in sovratensione, se lo schermo LCD visualizza un codice di errore di sovratemperatura interna, sovratemperatura estema, bassa temperatura della batteria al litio esterna o circuito aperto della batteria al piombo, e se visualizza E7/E10, ecc. |
| La potenza di carica non raggiunge il valore nominale | Eseguire la limitazione di corrente e il controllo termostatico del sistema; Controllare se il sistema ha ripristinato la corrente di carica. |
| Altri problemi o eccazioni difficili da risolvere | Provare a riaviare (F01) o a resettare il controllore (F02) e reimpostare nuovamente i parametri pertinenti in base alle configurazioni del sistema. Fare attenzione |
| Mancato avvio di alcuni carichi | Provare ad attivare la funzione di cortocircuito del carico dopo aver verificato la correttezza del cablaggio. |
| Sullo schermo viene visualizzato "full" e la ricarica si interrompe. | La carica si interrompe quando vengono soddisfatte le condizioni di corrente di interruzione della carica. Quando la tensione è inferiore alla tensione di ricollegamento della ricarica boost, la ricarica riprend automaticamente. |
| È presente un codice di allarme del sistema | Per maggiori dettagli, vedere "12. Allarmi di sistema". |
15. Installazione del prodotto
15.1 Installazione precauzioni
- Prestare attenzione durante l'installazione della batteria. Indossare occhiali protettivi quando si installa una batteria al piombo-acido allagata. Una volta entrati in contatto con l'acido della batteria, sciacquare immediatamente con acqua.
◆ l'enere lontano da oggetti metallici per evitare cortoeircuiti della batteria.
La batteria può produrre gas acido durante la carica. Assicurarsi che l'ambiente sia ben ventilato.
La batteria può produrre gas combustibile. Tenersi lontani dalle scintille.
In caso di installazione all'aperto, evitare la luce solare direttae le infiltrazioni di pioggia.
I punti di connessione erroneamente collegati e i fili corrosi possono provocare un forte calore, fondere l'isolamento dei fili, bruciare i materiali circostanti e persino causare incendi. Pertanto, è necessario assicurarsi che tutti i conneltori siano serrati e che i fili siano preferibilità fissati con fascette per evitare scosse dei fili durante le applicazioni mobili con connettori allentati.
IT
Quando si collega il sistema, la tensione di uscita dei componenti può superare la tensione di sicurezza del corpo umano: pertanto, utilizzare strumenti isolati e tenere le mani asciutte.
I terminali della batteria sul controller possono essere collegati a una singola batteria o a un gruppo di batterie. Le istruzioni che seguono si riferiscono a una batteriu singola, ma sono applicabili anche a sistemi con un gruppo di batterie.
◆ Seguire le raccomandazioni di sicurezza del produttore della batteria.
◆ I cavi di collegamento del sistema selezionati devono avere una densità di corrente
◆ ≤4A/mm². Mettere a terra il terminale di terra del controllore.
Quando si installa la batteria, è vietato invertire il collegamento della batteria, che potrebbe causare danni irreversibili.

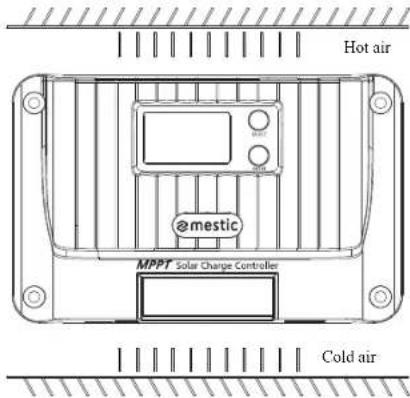

15.2 Installazione passi
Il cablaggio e l'installazione devono essere conformi ai requisiti dei codici elettrici nazionali e locali. Le specifiche del cablaggio devono essere scelte in base alla corrente nominale, in genere 5 A/mm ^2 .
Passo 1: selezionare una posizione di installazione
Non installare il programmatore in un luogo esposto alla luce diretta del sole, a temperature elevate o dove l'acqua possa penetrare facilmente e assicurarsi che il programmatore sia ben ventilato.
Fasc 2: fissaggio delle viti di sospensione
Segnare la posizione di montaggio in base alle dimensioni di montaggio del controllore, praticure due fori di montaggio di dimensioni adeguate in corrispondenza dei due segni e fissare le viti sui due fori di montaggio.
Fase 3: Fissare il controllore
Allineare i fori di fissaggio del controller con le due viti prefissare per appendere il controller, quindi fissare le due viti sottostanti.
Fase 4: aprire il coperchio anteriore del controller, cablare e quindi chiudere il coperchio anteriore.
16. Funzioni di protezione
◆ Protezione da sovratemperatura del dispositivo
Quando la temperatura interna del controller supera il valore impostato, la potenza di carica viene automaticamente ridotta o addirittura interrotta, rallentando ulteriormente l'aumento della temperatura interna del controller.
◆ Protezione dalla sovratemperatura della batteria
La protezione dalla sovratemperatura della batteria richiede un sensore esterno di campionamento della temperatura della batteria. La carica viene interrotta quando viene rilevata una temperatura troppo elevata della batteria e viene ripresa automaticamente quando la temperatura della batteria scende di 5°C al di sotto del valore impostato per 2s.
◆ Protezione da sovralimentazione in ingresso
Quando la potenza del pannello della batteria è superiore alla potenza nominale, il controllore limita la potenza di carica all'interno dell'intervallo di potenza nominale per evitare che una corrente eccessiva danneggi il controllore e il controllore attiva la carica a corrente limitata.
◆ Protezione da tensione troppo alta lato ingresso FV
Quando la tensione sul lato di ingresso del campo fotovoltaico è troppo alta, il controllore interrompe automaticamente l'ingresso del fotovoltaico.
◆ Protezione contro l'inversione della connessione dell'ingresso FV
Il controllore non subisce danni in caso di inversione della polarità del campo fotovoltaico e torna alla normalità dopo la correzione dell'errore di cablaggio.
◆ Protezione contro l'inversione di carica durante la notte
Impedire che la batteria si scarichi attraverso la batteria solare durante la notte,
17. Manutenzione del sistema
I Per mantenere a lungole prestazioni ottimali del controllore, si raccomanda di controllare regolarmente i seguenti elementi.
Assicurarsi che il flusso d'aria intorno al regolatore non sia bloccato e rimuovere eventuali sporcizie o detriti dal radiatore.
Adottare tempestivamente le azioni correttive dopo aver riscontrato un guasto o un errore.
◆ Verificare la presenza di corrosione, danni all'isolamento, alte temperature o bruciature/discromie sui terminali, distorsione della custodia, ecc. e, se del caso, riparare o sostituire tempestivamente.
Controllare che non vi siano fili scoperti o rotti o con un isolamento insufficiente e, se del caso, ripararli o sostituirli tempestivamente.
◆ Verificare la presenza di sporcizia, midi di insetti o corrosione ed eventualmente pulirli tempestivamente.
Attenzione: Esiste il rischio di scosse elettriche! Prima di eseguire i controlli o le operazioni di cui sopra, assicurarsi che tutte le alimentazioni del controller siano scollegate!
È vietato a qualsiasi personale non professionista di eseguire tali operazioni.

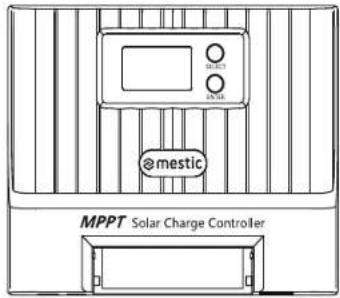

18. Dimensioni del prodotto
18.1 MSC-4010

Dimensione del prodotto:155*99*41,7mm Distanza tra i fori di montaggio:137*77 mm Posizione del foro fisso:φ4,5 mm
Model: MSC-4020
Dimensione del prodotto: 181*118*61.7mm Distanza tra i fori di montaggio: 161*96 mm Posizione del foro fisso: φ4,5 mm
IT
18.3 MSC-4030

Model: MSC-4030
Dimensione del prodotto:187*133*72mm
Distanza tra i fori di montaggio: 174*100mm
Posizione del foro fisso: φ5 mm
19 elevatedi di cablaggio del sistema

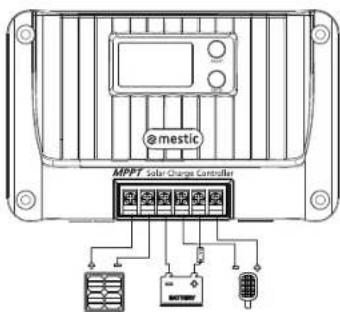

19.1 Schema di cablaggio del sistema

Regolatore di carica solare MPPT MSC-4010/-4020/-4030
Fabbricato in R.P.C - Importato da
Protezione dell'ambiente
Questo simbolo applicato al prodotto significa che si tratta di un apparecchio il cui smaltimento è soggetto alla direttiva sui rifiuti da apparecchiature elettriche ed elettroniche (RAEE). Questo apparecchio non può in alcun modo essere trattato come rifiuto domestico e deve essere sottoposto a un tipo di rimozione specifico per questo tipo di rifiuti. I sistemi di riciclaggio e recupero sono disponibili nella vostra zona (rimozione dei rifiuti) e presso i distributori. Portando il vostro apparecchio a fine vita in un impianto di riciclaggio, contribuirete alla conservazione dell'ambiente e preverrete eventuali danni alla vostra salute.
IT

mestic®
Solar laderegulator MPPT MSC-4010/-4020/-4030



Istruzioni per l'uso IT
Brugervejledning DK
Istruzioni per l'uso IT
Brugervejledning DK
Istruzioni per l'uso IT
Brugervejledning DK
Euro Accessoires dichiara che l'MSC-4010/4020/4030 è conforme ai requisiti di base e alle altre normative pertinenti elencate nella Direttiva europea sulla compatibilità elettromagnetica (2014/30/UE) e nella Direttiva sulla bassa tensione (2014/35/UE). La dichiarazione di conformità completa può essere richiesta all'indirizzo riportato sul retro.
