MSC-4020 - Kontroller Mestic - Gratis bruksanvisning og manual

Produkttype	MPPT solarladeregulator
Merke	Mestic
Modell	MSC-4020
Systemspenning	12V / 24V (automatisk deteksjon)
Nominell ladestrøm	20 A
Maksimal solcellepaneeleffekt	250 W (12V) / 520 W (24V)
Maksimal PV-spenning ubelastet	100 V (beskyttelse ved 95 V, tilbakestilling ved 90 V)
MPPT-spenningsområde	(batterispenning + 2 V) til 72 V
MPPT-sporingseffektivitet	> 99 %
Ladekonverteringseffektivitet	85 % - 98 %
Støttede batterityper	Forseglet bly (SLD), gel (GEL), oversvømmet (FLD), litium (LI), tilpasset (USE, USE LI)
Kommunikasjon	TTL (9600 bps), RS485 (RJ45, justerbar hastighet), Bluetooth og CAN valgfritt
Skjerm	LCD med parametervisning og alarmkoder
Mål (L x B x H)	181 x 118 x 61,7 mm
Vekt	650 g
Beskyttelsesgrad	IP32
Eget strømforbruk	≤ 10 mA
Kjølemetode	Naturlig kjøling med aluminiumsfinner
Omgivelsestemperaturområde	-35 °C til 66 °C
Vedlikehold	Kontroller at kjøleren er ren, stram tilkoblinger, skift ut skadede kabler
Sikkerhet	Beskyttelse mot PV-overspenning, omvendt polaritet, kortslutning, overbelastning, overoppheting, etc.
Jordforbindelse	Felles negativ

Ofte stilte spørsmål - MSC-4020 Mestic

Hvilke batterityper kan jeg bruke med MSC-4020-kontrolleren?

Kontrolleren støtter forseglede blybatterier (SLD), gel (GEL), oversvømmede (FLD), litium (LI) og tilpassede typer via modusene USE og USE LI. Standardinnstillingen er SLD.

Hvordan velger jeg batteritype?

Trykk og hold [ENTER]-tasten i 3 sekunder for å gå inn i innstillingsmenyen. Naviger med [SELECT] til 'Batteritype', velg deretter passende type (SLD, GEL, FLD, LI, USE eller USE LI). Bekreft med [ENTER].

Hva er MPPT-teknologi og hva er fordelene?

MPPT (Maximum Power Point Tracking) lar kontrolleren følge solcellepanelets maksimale effektpunkt i sanntid, og øker ladeeffektiviteten med 15-20 % sammenlignet med en vanlig PWM-regulator.

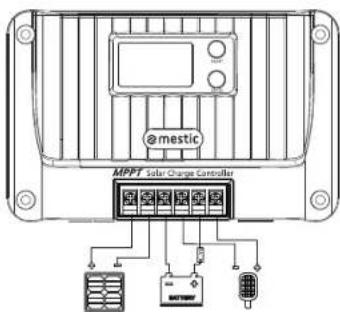

Hvordan kobler jeg kontrolleren?

Tilkoblingsrekkefølge: 1) Batteri (BAT+ og BAT-), 2) Solcellepanel (PV+ og PV-), 3) Last (LOAD+ og LOAD-). Sørg for å følge polariteten og installer en sikring eller kretsbryter på batterikabelen.

Hva gjør jeg hvis skjermen viser en feilkode, for eksempel E1?

Se kapittelet 'Systemalarmer' i håndboken. For eksempel indikerer E1 overutlading av batteri: lastutgangen kobles ut til batterispenningen stiger til gjenopprettingsnivået.

Kan jeg bruke kontrolleren med litiumbatterier?

Ja, velg type 'LI' for et standard litiumbatteri eller 'USE LI' for tilpassede innstillinger. Systemspenningen må stilles inn på 12V eller 24V avhengig av installasjonen.

Hvordan stiller jeg inn lastens driftsmodus?

I innstillingsmenyen, gå til 'Lastmodus'. Du kan velge mellom 18 moduser: ren lysstyring, lys + tidsforsinkelse (1-14t), manuell, feilsøking eller alltid på. Standardmodus er manuell.

Er det mulig å tilbakestille kontrolleren til fabrikkinnstillinger?

Ja. I menyen, velg 'Fabrikktilbakestilling' (F02) og trykk [ENTER]. Kontrolleren går tilbake til standardinnstillingene.

Hvordan rengjør og vedlikeholder jeg kontrolleren?

Koble fra alle strømkilder. Bruk en tørr klut for å rengjøre kabinettet og kjølefinnene. Kontroller at det ikke er korrosjon på terminalene og stram tilkoblinger om nødvendig.

Kan kontrolleren installeres utendørs?

Det anbefales å installere den innendørs, beskyttet mot direkte sollys og vann. Beskyttelsesgraden IP32 beskytter mot faste gjenstander >12,5 mm, men ikke mot vannsprut.

BRUKSANVISNING MSC-4020 Mestic

Tips: Viser forslag og tips til operatøren.

DK

Se "8.1 og 8.2" for indstilling.

8.18 Nulstilling fra fabrikken

1.2 Produktens egenskaper

4.2 Laddning av litiumbatteri

8.14 Temperatur enhet

Takk for at du valgte våre produkter!

Sikkerhetsinstruksjoner

1. Siden spenningen på kontrolleren overskrider sikkerhetsgrensen for menneskekroppen, må du lese bruksanvisningen nøye før bruk og bruke denne kontrolleren etter at sikkerhetsopplæringen er fullført.
2. Siden ingen deler må vedlikeholdes eller repareres inne i kontrolleren, må du ikke demontere og reparere kontrolleren selv.
3. Installer kontrolleren innendørs for å unngå eksponering av komponenter, og hold vann borte fra kontrolleren.

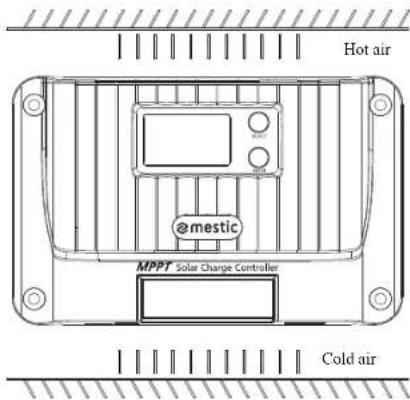

4. Siden kjølefinnen blir svært varm under drift, må du installere kontrolleren på et godt ventilert sted.
5. Det anbefales å montere en egnet sikring eller strømbryter på utsiden av kontrolleren.
6. Før du installerer og justerer ledningene til kontrolleren, må du sørge for å koble fra ledningene til solcelleanlegget og sikringen eller strømbryteren i nærheten av batteripolene til akkumulatoren.
7. Etter installasjonen må du kontrollere at alle ledninger er tett tilkoblet for å unngå fare for varmeakkumulering på grunn av løs tilkobling.

Advarsel: Indikerer at denne operasjonen er farlig, og at det må gjøres sikkerhetsforberedelser før bruk.

OBS! Indikercr destruktiv drift.

Tips: Viser forslag og tips til operatøren.

NO

1. Product introduction

1.1 Produktoversikt

Shiner-serien kontrolleren vedtar den branskeledende MPPT for å oppnå maksimal energisporing for solcellepanelet, det vil si at den raskt og nøyaktig kan spore det maksimale effektpunklet til solbatterlet under alle forhold, og oppnå maksimal energi fra solcellepanelet i sanntid, noe som forbedrer energiutnyttelsesgraden til solsystemet betydelig. Det er mye brukt som kjemekontrollkomponent i off-grid PV-systemer for å styre arbeidet med solcellepaneler, batterier og belastninger. Dessuten har den komplette funksjoner for felideteksjon og beskyttelse av programvare og maskinware for å unngå skader på produktkomponenter forårsaket av installasjonsfeil og systemfel i størst mulig grad.

◆ MPPT med sporingseffektivitet på opptil 99,9 %. Støtter
◆ full effektlading og utlading samtidig.
Støtter flere batterityper, for eksempel forseglede batterier, gelbatterier, oversvømle batterier, litiumbatterier og brukerdefinert batteri.
Støtter litiumbatteri og bly-syreaktivert batteri.
♦ Støtter innstilling av ladestrom.
◆ Støtter innstilling for full lading.
◆ Støtte temperaturkompensasjon.
◆ Støtter 17 driftsmoduser for belastning.
Støtter kapasitive og induktive belastninger.
◆ Lagrer historiske data i 200 dager på rad.
Støtte for RS485-kommunikasjon av standard Modbus-protokoll med justerbar baudrate.
Støtter TTL-kommunikasjon av standard Modbus-protokoll med fast baudrate.
◆ Støtte for Bluetooth-kommunikasjon (valgfritt).
◆ Støtte for CAN-kommunikasjon (valgfritt).
◆ Har komplette beskyttelsesmekanismer for lading og utladning for overspenning, overstrøm, overbelastning, overtemperatur, kortslutning osv.
Vedta høykvalitets aluminiumsraadiator og høy temperatur derating behandling for å sikre pålitelig og effektiv drift under forskjellige driftsforhold.

NO

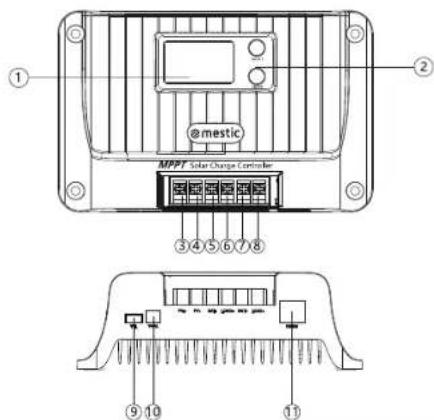

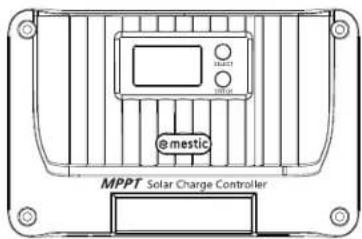

1.3 Utseende og grensesnittbeskrivelse

@mestic MPPT Solar Charge Controller ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪

S/N	Navn	S/N	Navn
1	LCD	7	Batterlets positive grensesnitt
2	Knapp	8	Lastpositivt grensesnitt
3	Positivt grensesnitt for solcellepanel	9	TTL-kommunikasjonsgrensesnitt
4	Negativt grensesnitt for solcellepanel	10	Grensesnitt for temperatursensor
5	Grensesnitt for negativt batteri	11	RS485/CAN-kommunikasjonsgrensesnitt
6	Last negativt grensesnitt

2. Introduksjon av Maximum Power Point Tracking

MPPT-systemet (Maximum PowerPoint Tracking) er en avansert ladeteknologi som gir mer energi fra solbatteriene ved å justere driftstillsstanden til de elektriske modulene. På grunn av solcellebatteriones ulinearitet finnes det et maksimalt effektpunkt på kurven. PWM-ladeteknologien som brukes i den tradisjonelle regulatoren, kan ikke lade batteriet kontinuerlig på dette punktet, og dermed kan den ikke hente ut maksimal energi fra solcellepanelet. I stedet kan solcellekontrolleren med MPPT alltid spore det maksimale effektpunktet til solcellepanelet, slik at batteriet lades med maksimal energi. For eksempel, for 12V solsystemet, siden topp-til-lopp spenningen (Vpp) til solbatteriet er omtrent 17V, men batterispenningen er omtrent 12V, derfor, når den vanlige ladekontrolleren lader batteriet, er spenningen til solbatteriet omtrent 12V, det vil si at solbatteriet ikke fullt ut utøver sin maksimale effekt.

NO

MPPT-kontrolleren kan overvinne problemet og justere inngangsspenningen og strømmen til solcellepanelet i sanntid for å nå maksimal inngangseffekt. Sammenlignet med den tradisjonelle PWM-kontrolleren kan den dessuten utøve den maksimale effekten til solbatteriet for å gi en større l a d e s t r ø m . Generelt sett kan det forbedre energiutnyttelsesgraden med 15% \~ 20% enn PWM-kontrolleren.

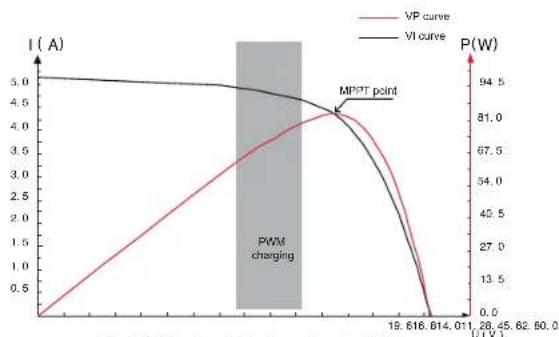

Fig. 2-1 Batteripanelets utgangskarakteristikk

Det maksimale effektpunktet endres ofte på grunn av ulike omgivelsestemperaturer og lysforhold. MPPT-kontrolleren kan justere parametrene i sanntid under ulike forhold, silk at systemstatusen alltid er i nærheten av det maksimale driftspunktet. Hele prosessen foregår helt automatisk uten noen form for justøring.

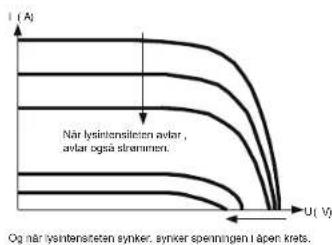

I (A) Når lysintensiteten avlar, avlar også strømmeter. U (V) Og når lysintensiteten synker. synker spenningen i åpen krats.

Fig. 2-2 Forholdet mellom batterlpanelets utgangskarakteristikk og lysintensiteten

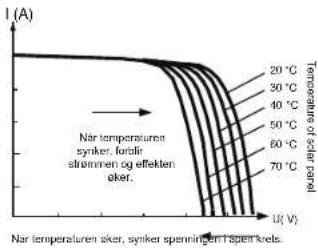

Fig. 2-3 Forholdet mellom batteripanelets utgangskarakteristikk og temperatur

03

NO

1. Tekniske parametere

Produktornadell	MSC-4010 MSC-4020		MSC-4030
Statisk stremforbruk	≤10mA
Batteritype	SLD/GEL/FLD/LIUSE/USELI, SLD som standard
Systemspenning	12V/24V
Batteriolsdriftsspenningsområde	8V-32V
Nominell ladestrom	10A	20A	30A
Maksimal effekt fra solokellepanel	130W/12V260W/24V	260W/12V520W/24V	400W/12V800W/24V
Maksimal PV spening ved apen krets	60 V (55 V beskyttelse, 50 V glenoppretting)		100 V (95 V beskyttelse, 90 V glenoppretting)
MPPT-driftsspenningsområde	(Batterispenning +2V)-45V		(Batterispenning +2V)-72V
MPPT-sporingsseffektivitet	>99%
Ladekonverteringseffektivitet	85 %-98 % (10 %-100 % av nominell effekt)
Nominell belastningsstrøm	10A	20A
Last driftsmodus	Lyzstyring lysstyring = lizsylring, manuell modus (standard), feillsakingsmodus, normalt åpen
Innsilling av ladesstrøm	√
Innsilling for full opplading	√
Innsilling for konstant spenningsutgang	√
Kompensation av ladetemperatur for Blybalkorrobation	√
Innsilling av temperaturenhet	√
Beskyttelse mot overbelastningkortslutning	√

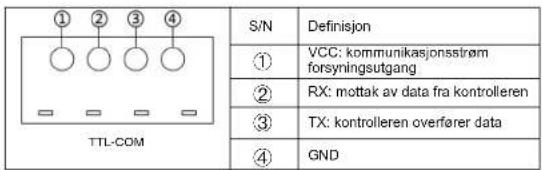

TTL-kommunikasjon	Baud-hastighet 9 600 bps
RS485-kommunikasjon	RJ45-grensesnitt, med stramutgang 5V/200 mA,bauchastligneten er 9 500 bps som standard,justerbar.
Bluetooth-kommunikasjon	Valgritt
CAN-kommunikasjon	RJ45-grensesnitt, valgfritt (RV-C-protocol)
Historiske data	Lagre de siste 200 dagene med historiske data
Beskyttelsesfunkasjon	PV-overspenningsbeskyttelse, PV-beskyttelse mot reversert tilkobling,PV-korslutningsbeskyttelse beskyttelse mot reversert lading om natten, beskyttelse mot begrenning av inngangseffekt, beskyttelse mot overtemperatur, beskyttelse mot kortslutning,beskyttelse mot overbelasning beskyttelse mot overspenningsoverfalladning av batteriet beskyttelse mot reversert tilkobling av batteriel, beskyttelse mot kortslutning ved batteriets slutt.
Type jording	Jording av felles negativ elektrode
Omgivelsestempeluraluronade for drift	-35°C~65°C
Beskyttelsesgrad	IP32
Kjalemodus	Naturlig varnesspredning
Dimenesjon	155°99'41.7mm	181°118°51.7mm	187°133'72mm
Veit	350g	650g	1200g

04

NO

4. Lading

4.1 Lading av blysyrebatteri

Velg batterityper som SLD/FLD/GEL/USE, og velg riktig systemspenning.

Som vist i Fig. 4-1, er lædatrinnene de fizysrebatterier føljende: MPPT-lading, lading med konstant spennning (utjevning/boost/fylende lading) og strombegrensende lading. Lading med konstant spennning er delt litt i tre trinn: utjevningslading, boost-lading og flylende lading. [MPPT-lading] Når batterspenningen ikke har nädd malverdien for konstant spennning, vil kontrolleren ultere MPPT-lading. Når batterspenningen när den konstante spenningsverdien, avslutter den automatisk MPPT-lading og går over til konstantspenningslading (utjevning/boosting/fylende lading).

[Utjevningslading] Regelmessig utjevningslading er bra for noen batterier. Utjevningslading er hovedsakelig for å gjare ladespenningen til batteriet høyere enn standard illeggsspenning, i tillegg kan det fordampe batterielektrolytien for å balansere batterispenningen og fullføre relevant kjemisk reaksjon. Utjevningslading og boosting-lading gjentas ikke under en full lading for å unngå overdreven gasutvikling eller overopphesting av batteriet.

Notater:

1) Siden utjevningslading av blybatterier med gulv produserer eksplosiv gaas, må batterirommet være godt ventiert.

2) Selv om utjevningsladingen øker batterispenningen, kan den skade nivået på folsomme likestrømslaster, og det er derfor nødvendig å kontrollere at den tilatte inngangsspenningen til alle lastene i systemel er slørre enn den innstite batterispenningsverdien ved utjevningslading.

3) Overdreven lading og overdreven gassutvikling kan skade batteriplaten og føre til at de aktive stoffene på batteriplaten faller av. Dessuten kan for høy utjevningsladespenning eller for lang utjevningsladetid skade battenet. Still inn relevante parametere i henhold til spesifikasjonene til batteriet som brukes i systemet.

[Boost-lading] Vangheten av boost-lading er 2 timer (standard). Når varigheten når den innstilte verdien, vil systemet bytte till flytende lading.

[Flytende lading] Flytende lading er det sistle ladebrinnet med konstant spenning i ladesyklusen for blybatterler. Kontrolleren holder ladespenningen konstant på den flytende ladespenningen. På dette stadiet lades batteriet med en svært svak strøm for å sikre at batteriet er fulladet. Når batterispenningen er like lav som

Gjeninnkoblingsspenningen for boost-lading, går systemet ut av det flytende ladetrinnet og går inn i neste ladesyklus igjen.

4.2 Lading ay litium batteri

Velg batterityper som LI/USE LI, og velg systemspenning fra 12V/24V.

Som vist i figur 4-2, er ladetrinnene for litiumbatterier følgende: MPPT-lading/boost-lading/strombegrensende lading.

[MPPT-lading] Når batterispenningen ikke når målverdien for konstant spenning, utfører kontrolleren MPPT-lading for å lade batteriet med maksimal solenergi, og når den når målet, går den automatisk over til boost-lading.

[Boost-lading] I boost-ladetrinnet for litiumbatteri, när batterispenningen er lavere enn boost-ladespenningen, utförer systemet MPPT-lading eller strømbegrensende lading, när den när, bytter del til boost-lading.

05

NO

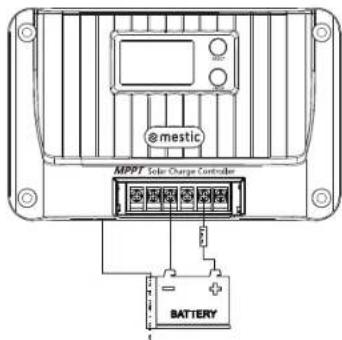

5. Prøvetaking av batteritemperatur og Control

1) Koble temperatursensoren til det tilsvarende temperaturgrensesnittet for å oppnå beskyttelse mot høy og lav temperatur for batteriet og temperaturkompensasjon for ladespenningen til blysyrebatterlet (ingen temperaturkompensasjon for litiumbatterlet); hvis temperatursensoren ikke er tilkoblet, er standardtemperaturen 25 °C;

2). For batterirelatert temperaturbeskyttelse/gjenopprettingsverdi, se beskrivelsen i "12. Systemalarm". Koblingsmetoden er vist i figuren:

@mestic MPPT Solar Charge Controller BATTERY

06

NO

6. Last utgang

1) [Gjenopprettingsstrategi for kortslutningsbeskyttelse av last]:

① Automatisk gjenoppretting: selvgjenopprettingstiden for den første beskyttelsen er 10s, den andre er 15s, den tredje er 20s, den fjerde er 25s, den femte er 30s, med mer enn fem ganger gjenopprette lastutgangen neste dag;
② Manuell gjenoppretting: Trykk og hold inne "SELECT"-knappen i 2 sekunder på systemalarmgrensesnittet, og lasten vil bli gjenopprettet og sendt ut;
2) [Strategi for overbelastningsbeskyttelse]; 10s beskyttelse for belastning større enn 1,25 ganger nominell belastning; 5s beskyttelse for belastning større enn 1,5 ganger nominell belastning; 1s beskyttelse for belastning større enn 2 ganger nominell belastning;
3) Se "8.11-8.13" for lastrelaterte innstillinger.

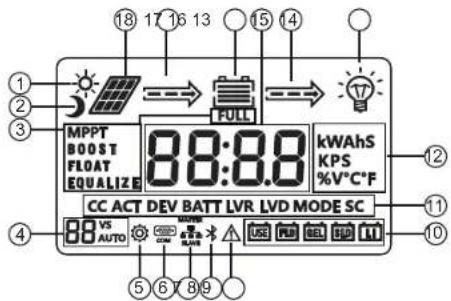

1. Meny


18 17 16 13 15 14 ① ② ③ MPPT BOOST FLOAT EQUALIZE FULL 88:88 kWAhS KPS %V°C°F ⑫ ⑪ ⑭ CC ACT DEV BATT LVR LVD MODE SC 88 VS AUTO AUTO 5 6 7 8 9

No.	Beskrivelse	No.	Beskrivelse
1	Ikon for dagtid	10	Batteritype
2	Natt-ikon	11	Funksjonstegn
3	Ladetrinn	12	Enhetssymbol
4	Systemspenning	13	Last inn-ikonet
5	Innstilling av parametere	14	Utladingstilstand
6	Kommunikasjonsikon	15	Batteri
7	Parallel kommunikasjon	16	Spenning/strom
8	Bluetooth-ikon	17	Ladetilstand
9	Systemalarmør	18	Solcellepanel

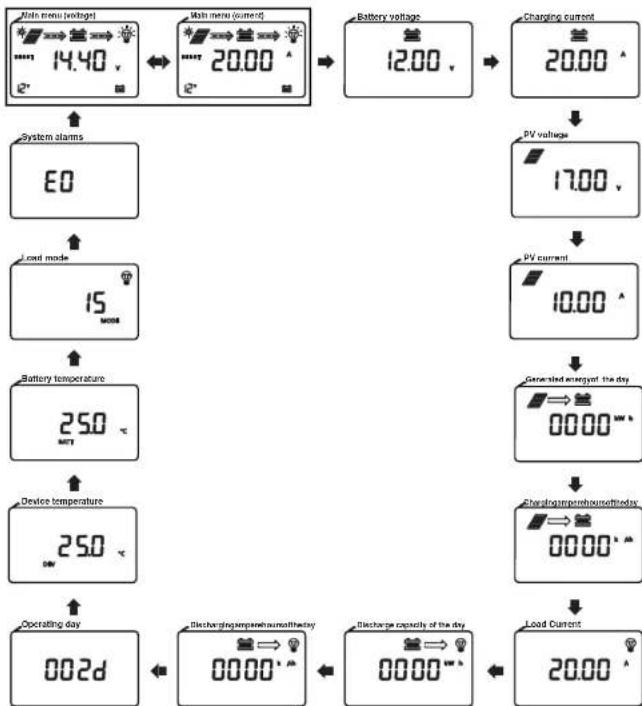

7.1 Se menyen på

1) Alternativ visning mellom (spenning) og (strøm) på hovedmenyen hvert 10. sekund.
2) Trykk kort på [SELECT]-tasten for å bla gjennom menyen. Hvis du ikke trykker på tasten på 5 sekunder, går den automatisk tilbake til hovedmenyen.
3) Trykk lenge på [ENTER] i 3 sekunder på et hvilket som helst grensesnitt for å gå til siden for parameterinnstilling.

NO

8. Parameter innstilling

8.1 Batteriparameter liste

Batteriparametere
Innstilling/spenning\Batteritype	Forseglet bly-syre SLD	Gel-blysyrebat teri GEL	Oversvømm et bly-syre batteri FLD	Litlumb atteri LI	Tilpasset blysyrebat teri USE	Tilpasset litiumbatteri USE LI
Utkoblingsspenning ved overspenning ^1	16.0V 16.0V	16.0V 16.0V	V		Boost- spenning +2V	Boost- spenning +2V
Utjevningsspenning ^1	14.6V -- 1	4.8V -- 9~17V	--
Boost-spenning ^1	14.4V 14.2V	14.6V 14.4V	9~17V 9~17V
Flytende ladespenning ^1	13.8V 13.8V	13.8V -- 9~17V	--
Boost-lading kobie til spenningen igjen ^1	13.2V 13.2V	13.2V 13.2V	9~17V 9~17V
Overutladning gjenopprettingsspenning ^1	12.6V 12.6V	12.6V 12.6V	9~17V 9~17V
Underspenning alamerende spærring ^1	12.0V 12.0V	12.0V 12.0V	9~17V 9~17V
Overutladning spærring ^1	11.1V 11.1V	11.1V 11.1V	9~17V 9~17V
Avskjæringsspenning for overutladning ^1	10.6V 10.6V	10.6V 10.6V	9~17V 9~17V
Forsinkelse ved overutladning	5s 5s 5s	5s 5s 5s
Utjevning av ladeintervall	30 dager -- 30 dager -- 30 dager --
Utjevning av ladetid	120 min -- 120 min -- 120 min --
∅k ladetidens varighet	120 min 120 min 120 min -- 120 min --
Temperaturkompen sasjonsfaktor mV/°C/2V	-3	-3	-3	-	-3	-
Merk:1 Ovennevnle verdier er parametrene ved 25 °C/12 V; hvis det er et system med 24 V/36 V/48 V, er det relevant spenningspoeng skal automatisk multipliseres med 2/3/4.

8.2 Parameterinnstilling liste

Funksjon	Innsillingsområde	Standard
Battertype	SLD/GEL/FLD/LI/USE/USE LI	SLD
Uljevning av ladespenning1)	9V~17V	Kun tilgjengelig for USE
∅k ladespenningen1)	9V~17V	Kun tilgjengelig for USE og USE LI
Flytende ladespenning1)	9V~17V	Kun tilgjengelig for USE
Forsterk ladespenningen ved tilbakekoblingi)	9V~17V	Kun tilgjengelig for USE og USE LI
Gjenopprellingsspenning ved overutladning1)	9V~17V	Kun tilgjengelig for USE og USE LI
Overutladningsspenning	9V~17V	Kun tilgjengelig for USE og USE LI
Systemspenning	12/24/AUTO	AUTO
Ladestrom	0-klassifisert strem (0: ingen lading)	Nominell strem
Innstilling for full opplading 0-10 A	0: slå funksjonen av 0 0
Innstilling for full opplading	på: konstant utgangspenning uten belasning på batterpolien of: ingen utgang uten belasning på batteriet terminal	oF
Lysstyring spenning1)	5-11V	5V
Forsinkelse i lysstyring 60-3,600s	60s
Last modus	0-17	15
Beskyttelse mot kortslutning av lasten	on: kortslutningsbeskyttelse med åpen last of: kortslutningsbeskyttelse med lukket last	på
Forsinkelse ved overutladning 1-50s	5s
Temperaturenhet	°C: Celsius/°F: Fahrenheit	°C
RS485-kommunikasjon baud-hastighet	1200-115200bps	9600 bps
Enhelens adresse	1-247	1
Ornstart av systemet	F01	Funksjonstast
Tilbakeslilling av fabrikksala	F02	Funksjonstast
Tydelige historiske data F03	Funksjonstast
Merk:1: 24-V/36 V/48 V batterisystem, multipliseres automatisk med 2/3/4 i henhold til den innstilite verdien for a få den faktiske kontrollverden.

NO

NO

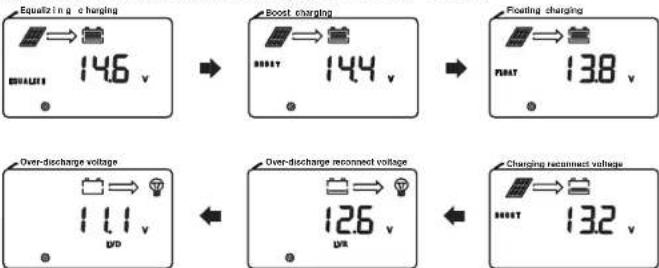

8.3 Type batteri

Se "8.1 og 8.2" for innstilling.

8.4 Utjevning av lading\forsterkningslading\flytende lading\ladetilkoblingsspenning\overutladingstilkoblingsspenning\overutladin gsspenning

Alternativet kan bare stilles inn när batteritypen er "USE" eller "USE LI".

Når systemspenningen endres, blinker systemspenningsikonet på hovedsiden, og brukeren blir bedt om å starte på nytt for å oppnå effektiv drift.

8.6 Ladestrom

1) [Ingen lading]: Still inn 0
2) [Begrens ladestrøm] Still inn en vilkårlig verdi fra 1 til nominell ladestrøm i trinn på 1A.

NO

8.7 Full opplading innstilling

1) [Av]: Still inn 0
2) [På]: Velg riktig strømverdi mellom 1-10A
Fulladetlistand: Når den konstante ladetiden for Illumbatterlet når den innstilte varigheten, eller når blysyrebatterlet er i flytende lading etter at utjevningsladingen eller boost-ladingen er terdig, og ladestrammen er mindre enn den innstilte strømverdien, vil systemet stoppe ladingen etter 1 minutt. og "FULL"-kopet vil lyse på skiermen.
Ladegjenopprettingstilstand: Batterispenningen er lavere enn spenningen for ladeitilkobling, systemet gjenoppretter ladingen, og "FULL"-likonet slukkes på skjermen.

8.8 Konstant utgangsspenning fra blybatteri

Konstant spenningsutgang uten batteri Ingen utgang uten batteri

8.9 Lysstyring spenning

1)[Lyskontroll på]: Solcellepanelets spenning er mindre enn 5V*N
2) [Lysstyring oF]: Solcellepanelets spenning er større enn 6V*N (N=1/2)

8.10 Lysstyring forsinkelse

Minste varighet som kreves for å oppfylle lyskontrollens på- eller av-tilstand.

LCD-skjermens nummer	Last modus Beskrivelse
0	Ren lyskontrollNår solcellepanelets spenning er lavere enn lysstyringens PÅ-spenning med en varighet som er lengre enn lysstyringsforsinkelsen, slår du på lasten;Når solcellepanelets spenning er større enn lysstyringens AV-spenning med en varighet som er større enn lysstyringens forsinkelse, slås lasten av.
1~14	Lysatyring + tidsatyring1-14 timerSla på lasten pitter at varigheten hvor solcellepanelets spenning er mindre enn lysstyringens PÅ-spenning er større enn lysstyringens forsinkelse. Sla av lasten pitter at den har vært i drift i den innstilte tiden.Eller at varigheten hvor solcellepanelets spenning er større enn lysstyringens AV-spenning er større enn lysstyringsforsinkelsen, slår du av lasten (lys kontroll rader).
15	Manuell modus (standard)Trykk kort på [ENTER]-lasten for å slå på/av lasten (påvirkes ikke av lyskontrollen)
16	FellsakingsmodusNår solcellepanelets spenning er lavere enn lyskontrollens PÅ-spenning, slår du på lasten umiddelbartNår solcellepanelets spenning er høyere enn lysstyringens OFF-spenning, må du slå av belastningen umiddelbart
17	Normal på-modusLasten er allid på (Ved overspenning i batteriet, overulladning av batteriet, kortalutning, overbelastning, overtemperatur i batteriet eller lav batteritemperatur, Vil belastning vil slå av utgangen)

8.12 Beskyttelse mot kortslutning av lasten bryter

Noen induktive laster eller kapasitive laster vil produsere høy strøm ved oppstart, noe som lett vil utløse kortslutningsbeskyttelse og føre til at lasten ikke slås på. Denne funksjonen kan deaktiveres når systemet ikke kan startes (Merk: Elter at denne funksjonen er deaktivert, er kortslutning på lastsiden av regulatoren forbud!)

8.13 Overutladning forsinkelse

Når battenispenningen er lavere enn overutladningsspenningen, slår kontrolleren av forsinkelsestiden for lasten. (Merk: bare typen tilpasset batteri kan stilles inn)

8.14 Temperatur enhet

Enheten er centigrade "°C" Enheten er Fahrenheit "°F"

25.0 °C DEV BATT ↔ 770 °F DEV BATT

NO

8.15 RS485-kommunikasjon baud rate

RS485-kommunikasjonens baudrate kan endres i henhold til de faktiske behovene.

8.16 Utstyr adresse

Enhetens kommunikasjonsadresse kan endres i henhold til faktiske behov.

8.17 Omstart av systemet

Trykk én gang på [ENTER], "F01" blinker; trykk én gang på [ENTER] igjen, og kontrolleren starter

8.18 Tilbakestilling fra fabrikk

Tilbakestill regulatoren til fabrikkinnstillingene i henhold til "8.17".

8.19 Rengjøring av historiske data

Slett historiske data fra styreenhelen i henhold til "8.17".

NO

9. TTL-kommunikasjon

1) Standard baudhastighet: 9 600 bps; kontrollbit: ingen; databit: 8 bit; stoppbit: 1 bit
2) Spesifikasjon for kommunikasjonsstrømforsyningsutgang: (8,5 V ± 1 V): 100mA

① ② ③ ④ TTL-COM S/N ① VCC: kommunikasjonsstrøm forsyningsutgang ② RX: mottak av data fra kontrolleren ③ TX: kontrolleren overfører data ④ GND

10.RS485

1) RS485-kommunikasjon:
Standard baudhastighet: 9 600 bps; paritetsbit: ingen; databit: 8 bit; stoppbit: 1 bit
Grensesnitt type: RJ45, utgangsspesifikasjon for kommunikasjonsstrømforsyning: 5V/200mA
2) Definisjon av rekkefølgen på kommunikasjonslinjene i RJ45-grensesnittet:

S/N	Definisjon
①	CAN L
②	CAN_H
③	NC
④	NC
⑤	Stremjording/signaljending
⑥	D-
⑦	D+
⑧	Positiv terminal

Merk: NC representerer en tom pinne, noe som betyr at pinnen ikke er tilkoblet.

11. CAN kommunikasjon (valgfritt)

1) CAN-kommunikasjon: støtter RV-C-protokollen

12. Nøkkel

[Velg]: kort trykk for å bytte meny og stille inn datainkrement:
Trykk og hold inne grensesnittet "System Alarm" i 2 sekunder for å slette feilkoden "Load Short Circuit/ Overload Protection".
[Enter]: trykk og hold inne i 3 sekunder for å gå inn/ut av parameterinnstilling;
Kort trykk: kort trykk på/av-belastning i menygrensesnittlet (manuell modus);
I innstillingsmenyens grensesnitt, trykk kort for parameterendring og bekreftelse.

NO

13. Systemalarmer

Systemalarmer	Betydning	Beskrivelse
E0	Normalt system	Ingen tiltak
E1	Overutlading av batteriet	Slå av lastutgangen etter at batterispenningen stiger til over -utladning, koble til spenningen igjen, avlaste overutladning for å gjenoprette lastutgang
E2	Overspenning på batteriet	Stopp ladingen, sjekk og finn ut årsaken til den høye batterispenningen. Ladingen gjenopprettes automatisk etter at batterispenningen er senket.
E3	Advarsel om underspenning i batteriet	Batterispenning under terskelverdien for underspenning, kun adversel
E4	Last kortsluttet	Slå av lastutgangen
E5	Overstrøm ved belastning	Slå av lastutgangen, og utfør forsinkelsesbeskyttelse med et multiplum av nominell strøm
E6	Beskyttelse av enheten mot overtemperatur	Når den interne temperaturen er høyere enn den innstilte temperaturen, starter konsiant temperaturkontroll: lading er forbudt når temperaturon or høyere onn 75 °C. og ladingen gjenopptas når temperaturen er lavere onn 75 °C.
E7	Beskyttelse mot overoppheting av batteriet	Ladingen stoppes når batteritemperaturen er over 65 °C, og gjenopptas automatisk når den er under 60 °C.
E10	Overspenning i solcellepanel	Ladingen stoppes, og gjenopptas automatisk når solcellepanelets spønning er under sikkerhøtsgrenson
E15	Blybatteriet er ikke tilkoblet	I blybatterimodus er batteriet skadel eller ikke tilkoblet
E16	Batteriet lades ut ved høy temperatur beskyttelse	Lastutgangen slås av når batteritemperaturen er over 75 °C og gjenopptas når den er under 70 °C.
E17	Batteriet lades ut ved lav temperatur beskyttelse	Lastutgangen slås av når batteritemperaturen er under -35 °C og gjenopptas når den er over -30 °C
E18	Beskyttelse mot overlapping	Ladingen stoppes og gjenopptas 10 sekunder etter at batteriet spenningen senkes
E19	Batterilading ved lav temperatur beskyttelse	Ladingen stoppes når batteritemperaturen er under -35 °C og gjenopptas når den er over -30 °C
E30	Lading og utlading deaktiveres av systeminnstillingene	Av som standard (still inn relevante registre etter protokoll)
E31	Beskyttelse mot overspenning, overstrøm og reversering av strøm osv.	Etter at de unormale forholdene er fjernat, vil utstyret automatisk gjenopprettes

NO

1. Vanlige problemer og løsninger

Fenomenet Feilsøking
LCD-skjermen lyser ikke opp	Kontroller om batteriet og solcellepanelet er riktig tilkoblet, og om LCD-tilkoblingskabelen har dårlig forbindelse
Det er spenning i solcellepanelet, men det er ingen utgangsspenning fra batterisiden, og kode E1/E15 vises	Batteriet detekteras ikke i blysyrebatteriets endo, og det er ingen utgangsspenning fra begge ender av batteriet. Koble til battenet for å gå tilbake til normal tilstand, eller slå på aktiverningsbryteren for blysyrebatteri
12 V/24 V/36 V/48 V batteri med normal spenning er tilkoblet, vises batterikonet på LCD-skjermen blinker sakte, og kode E1 vises på displayet	Kontroller batterisystemspenningen, eller sett den til automatisk å identifisere og starte kontrolleren på nytt
Ikonet for systemspenning 12V/24V/36V/48V på skjermen blinker	Angi endring av systemspenning, og brukeren blir bedt om å starte systemet på nytt for at endringen skal tre i kraft
Kontrolleren klarer ikke å lade	Kontroller om det er feil kabling, om solcellepanelets spenning overstiger nominell verdi, om batteriet har overspenning, om LCD-skjermen viser noen feilkode for intern overtemperatur, ekstem overtemperatur, ekslernt litiumbatterl med lav temperatur eller blysyrebatterl med åpen krets, og om den viser E7/E10 osv.
Ladeeffeklen när ikke opp til nominell verdi	Utfør strømbegrensning og temostatstyring av systemet; Kontroller om systemet har tilbakestill ladestrommen
Andre problemer eller unntak som er vanskelige å løse	Prøv å starte på nytt (F01) eller tilbakastille kontrolleren (F02), og tilbakestill relevante parametere på nytt i henhold til systemkonfigurasjonene. Vær forsiktig
Enkelte belastninger starter ikke	Prøv å aktivere kortslutningsfunksjonen for lasten etter a ha kontrollert at kablingen er korrekt
Skjermen viser "full", og ladingen stopper	Ladingen stopper när betingelsene for ladestrommen er oppfyllt. Når spenningen er under spenningen for ladetilkobling, gjenopptas ladingen automatisk.
Det er en systemalamkode Se "12. Systemalammer" for mer informasjon

15. Produktinstallasjon

15.1 Installasjon Forholdsregler

Vær forsiklig när du installerer batteriet. Bruk vernebriller när du installerer et blybatten. Skyll med vann umiddelbart när du kommer i kontakt med batterlsyren.
◆ Holdes borte fra metallgjenstander for å unngå kortslutning av batteriet.
♦ Batteriet kan produsere syregass når det lades. Sørg for at omgivelsene er godt ventilert.
◆ Batteriet kan produsere brennbar gass. Hold deg unna gnister.
♦ Ved montering utenders må du unngå direkte sollys og regn som siver inn.
De feilkoblede tilkoblingspunklane og korroderie ledningene kan forårsake slor varme, smelte ledningsisolasjonen, brenne de omkringliggende materialene og til og med forårsake brann. Derfor er det nødvendig å sikre at alle kontakter er strømmet, og ledningene er fortrinnsvis festet med band for å unngå risting av ledningene under mobile applikasjoner løs kontakt.

NO

Når du kobler til systemet, kan utgangsspenningen til komponentene overskride sikkerhetsspenningen for menneskekroppen. Bruk derfor isolert verktøy og hold hendene torre.
Batteripolene på kontrolleren kan kobles enten til et enkelt batteri eller til en batteripakke. Instruksjonene nedenfor gjelder for et enkelt batteri, men de kan også brukes på systemer med en batteripakke.
◆ Folg sikkerhetsanbefalingene fra batteriprodusenten.
De valgte systemilkoblingskablene skal ha en strømtetthet på ≤4Å/mm².
♦ Jord jord klemmen på kontrolleren.
Når du installerer batteriet, er det forbudt å reversere batteritilkoblingen, noe som kan forårsake irreversible skader.

15.2 Installasjon trimn

Kabling og installasjon må oppfylle kravene i nasjonale og lokale elektriske forskrifter.

Ledningsspesifikasjonene skal velges i henhold til merkestrommen, vanligvis 5 A/mm ^2

Trinn 1: Velg et installasjonssted

Ikke installer kontrolleren på et sted med direkte sollys, høy temperatur eller der vann lett kan trenge inn,

Trinn 2: Fest opphengsskruene

Merk av monteringsposisjonen i henhold til monteringsmålene til kontrolleren, bor to monteringshall av passende størrelse ved de to merkene, og fest skruene på de to monteringshallene.

Trinn 3: Fikse kontrolleren

Juster festehullene på kontrolleren med de to forhåndsfestede skruene for å henge opp kontrolleren, og fest deretter de to skruene nedenfor.

Trinn 4: Åpne frontdekslet på kontrolleren, koble til, og lukk deretter frontdekslet.

Hot air @mestic MPPT Solar Charge Controller Cold air

NO

16. Beskyttelsesfunksjoner

◆ Beskyttelse av enheren mot overtemperatur
Når den innvendige temperaturen i regulatoren overstiger den innstilte verdien, senkes ladeeffekten automatisk, eller ladingen stoppes til og med, slik at den innvendige temperaturen i regulatoren stiger langsommere.
◆ Beskyttelse mot overoppheting av batteriet
Beskyttelse mot overtemperatur i batteriet krever en ekstern batteritemperaturføler. Ladingen stoppes når batteritemperaturen registreres som for høy, og gjenopptas automatisk når batteritemperaturen faller til 5 °C under den innstilte verdien i 2 sekunder.
◆ Beskyttelse mot overspenning ved inngang
Når batteripanelets effekt er større enn den nominelle effekten, vil kontrolleren begrense ladeeffekten innenfor det nominelle effeklormrådet for å forhindre at kontrolleren skades av for mye strom, og kontrolleren vil gå over til strømbegrenset lading.
◆ PV-inngangssiden er beskyttet mot for høy spenning
Når spenningen på inngangssiden av soleelleanlegget er for høy, vil regulatoren automatisk koble av soleelleinngangen.
◆ Beskyttelse mot reversert tilkobling av PV-inngang
Regulatoren blir ikke skudet hvis polariteten til solcelleanlegget blir reversert, og vil gå tilbake til normal tilstand etter at ledningsfeilen er rettet.
◆ Beskyttelse mot omvendt lading om natten
Forhindre at batteriet lades ut gjennom solbatteriet om natten.

17. System Vedlikehold

For å opprettholde optimal driftsytelse for regulatoren i lang tid, anbefales det at folgende punkter kontrolleres regelmessig.

◆ Gjennomfor korrigerende tiltak i tide etter at en feil er oppdaget.

- Kontroller om det er korrosjon, isolasjonsskader, høy temperatur eller forbrenning/misfarging på polene, forvrengning av kabinettet osv. og reparer eller skift ut i tide hvis det er tilfelle.

- Kontroller om det finnes blottlagte eller ødlagte ledninger eller ledninger med dårlig isolasjon, og reparer eller skift ut eventuelle ledninger i tide.

◆ Sjekk om det er smuss, insekter som bygger rede eller korrosjon, og rengjør i tide hvis det er noe.

Advarsell Det er fare for elektrisk stot! For du utforer kontrollene eller operasjonene ovenfor, må d u forsikre deg om at alle stromforsyninger til kontrolleren er frakoblet!

Ikke-profesjonelt personell har ikke lov til å utfore slike operasjoner.

NO

18. Produktets dimensjoner

18.1 MSC-4010

Fast hullposisjon: φ4.5 mm

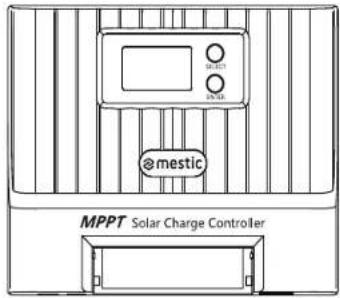

18.2 MSC-4020

Fast hullposisjon: φ4.5mm

18.3 MSC-4030

19. Koblingsskjema for systemet

19.1 Koblingsskjema for systemet

Laget i P.R.C. - importert av

Beskyttelse av miljøet

Dette symbolet på produktet betyr at det er et apparat som er underlagt direktivet om avfall fra elektrisk og elektronisk utstyr (WEEE).

Dette apparatet kan ikke på noen måte behandles som husholdningsavfall, og må underkastes en spesifikk type avfallshåndtering for denne typen avfall. Resirkulerings- og gjenvinningssystemer er tilgjengelige i ditt område (avfallshåndtering) og hos distributører. Ved å levere apparatet til resirkulering når det er utrangert, bidrar du til å bevare miljøet og forebygge helseskader.

NL
