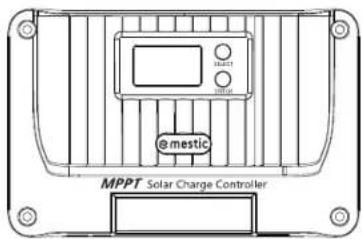

BRUKSANVISNING MSC4010 Mestic

Se "8.1 og 8.2" for indstilling.

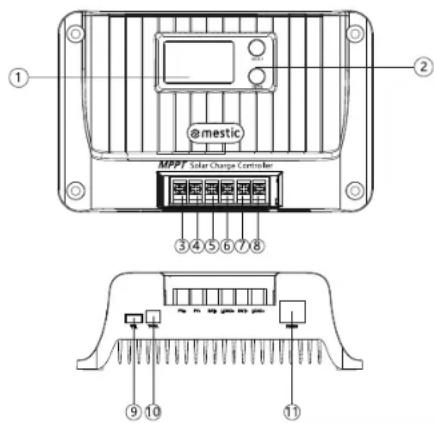

1.2 Produktens egenskaper

Kjære brukere: Takk for at du valgte våre produkter! Sikkerhetsinstruksjoner

Siden spenningen på kontrolleren overskrider sikkerhetsgrensen formenneskekroppen, må du lese bruksanvisningen nøye før bruk og bruke dennekontrolleren etter at sikkerhetsopplæringen er fullført. Siden ingen deler må vedlikeholdes eller repareres inne i kontrolleren, må du ikkedemontere og reparere kontrolleren selv. Installer kontrolleren innendørs for å unngå eksponering av komponenter, og holdvann borte fra kontrolleren. Siden kjølefinnen blir svært varm under drift, må du installere kontrolleren på et godtventilert sted. Det anbefales å montere en egnet sikring eller strømbryter på utsiden av kontrolleren. Før du installerer og justerer ledningene til kontrolleren, må du sørge for å koble fraledningene til solcelleanlegget og sikringen eller strømbryteren i nærheten avbatteripolene til akkumulatoren. Etter installasjonen må du kontrollere at alle ledninger er tett tilkoblet for å unngå farefor varmeakkumulering på grunn av løs tilkobling. Advarsel: Indikerer at denne operasjonen er farlig, og at det må gjøres sikkerhetsforberedelser før bruk.OBS! Indikerer destruktiv drift.Tips: Viser forslag og tips til operatøren. NO1. Product introduction

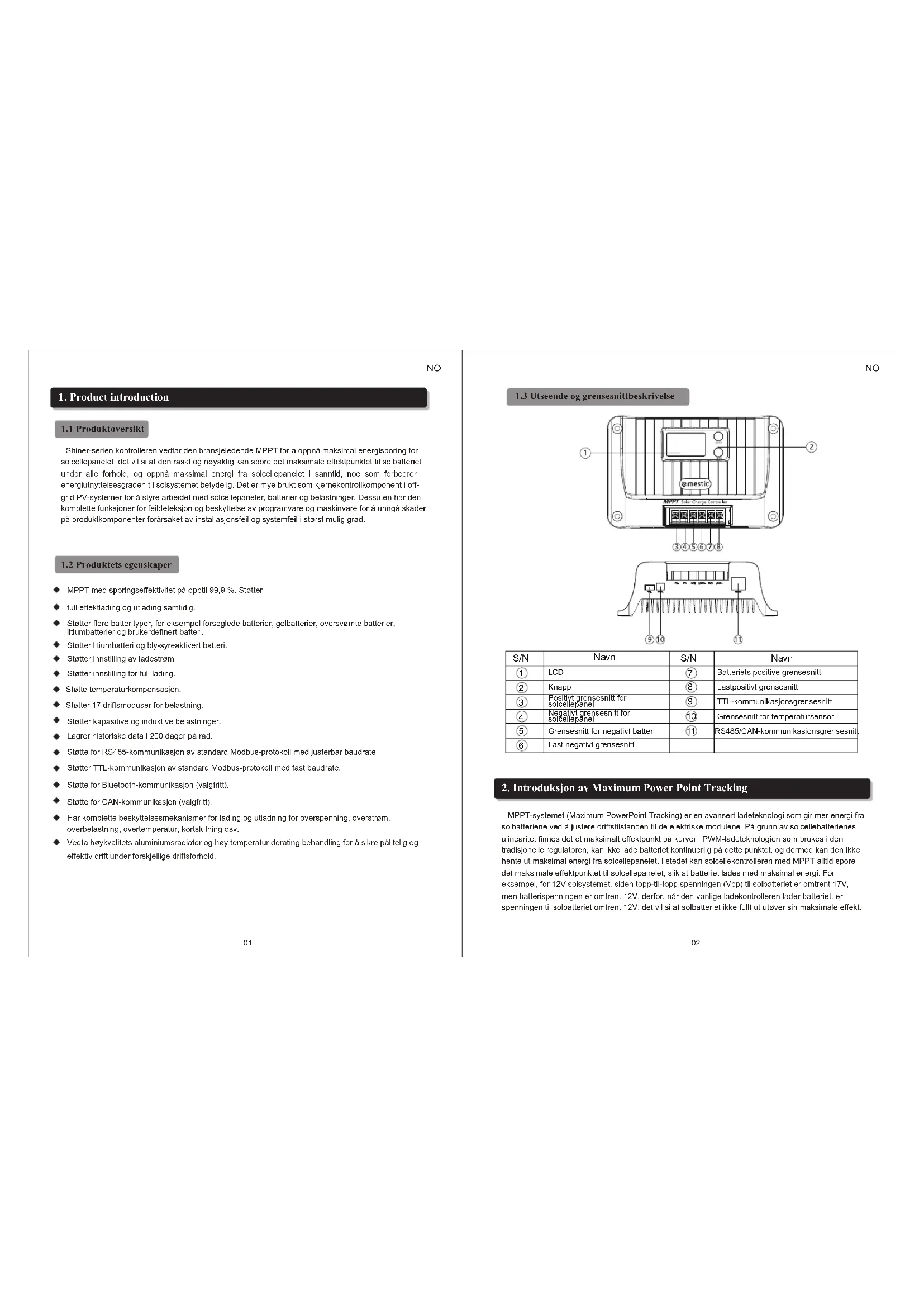

Shiner-serien kontrolleren vedtar den bransjeledende MPPT for å oppnå maksimal energisporing for solcellepanelet, det vil si at den raskt og nøyaktig kan spore det maksimale effektpunktet til solbatteriet under alle forhold, og oppnå maksimal energi fra solcellepanelet i sanntid, noe som forbedrer energiutnyttelsesgraden til solsystemet betydelig. Det er mye brukt som kjernekontrollkomponent i off- grid PV-systemer for å styre arbeidet med solcellepaneler, batterier og belastninger. Dessuten har den komplette funksjoner for feildeteksjon og beskyttelse av programvare og maskinvare for å unngå skader på produktkomponenter forårsaket av installasjonsfeil og systemfeil i størst mulig grad.

1.2 Produktets egenskaper

MPPT med sporingseffektivitet på opptil 99,9 %. Støtter full effektlading og utlading samtidig. Støtter flere batterityper, for eksempel forseglede batterier, gelbatterier, oversvømte batterier, litiumbatterier og brukerdefinert batteri. Støtter litiumbatteri og bly-syreaktivert batteri. Støtter innstilling av ladestrøm. Støtter innstilling for full lading. Støtte temperaturkompensasjon. Støtter 17 driftsmoduser for belastning. Støtter kapasitive og induktive belastninger. Lagrer historiske data i 200 dager på rad. Støtte for RS485-kommunikasjon av standard Modbus-protokoll med justerbar baudrate. Støtter TTL-kommunikasjon av standard Modbus-protokoll med fast baudrate. Støtte for Bluetooth-kommunikasjon (valgfritt). Støtte for CAN-kommunikasjon (valgfritt). Har komplette beskyttelsesmekanismer for lading og utladning for overspenning, overstrøm, overbelastning, overtemperatur, kortslutning osv. Vedta høykvalitets aluminiumsradiator og høy temperatur derating behandling for å sikre pålitelig og effektiv drift under forskjellige driftsforhold.

2. Introduksjon av Maximum Power Point Tracking

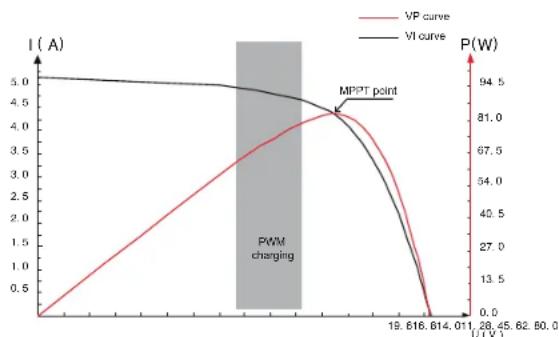

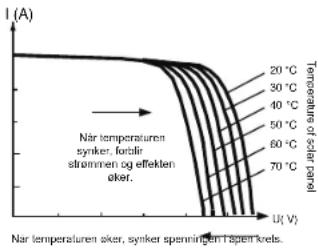

MPPT-kontrolleren kan overvinne problemet og justere inngangsspenningen og strømmen til solcellepanelet i sanntid for å nå maksimal inngangseffekt. Sammenlignet med den tradisjonelle PWM-kontrolleren kan den dessuten utøve den maksimale effekten til solbatteriet for å gi en større l a d e s t r ø m . Generelt sett kan det forbedre energiutnyttelsesgraden med 15% ~ 20% enn PWM-kontrolleren. Fig. 2-1 Batteripanelets utgangskarakteristikk Det maksimale effektpunktet endres ofte på grunn av ulike omgivelsestemperaturer og lysforhold. MPPT-kontrolleren kan justere parametrene i sanntid under ulike forhold, slik at systemstatusen alltid er i nærheten av det maksimale driftspunktet. Hele prosessen foregår helt automatisk uten noen form for justering. Når lysintensiteten avtar ,avtar også strømmen.Og når lysintensiteten synker, synker spenningen i åpen krets. Fig. 2-2 Forholdet mellom batteripanelets utgangskarakteristikk og lysintensiteten Når temperaturensynker, forblirstrømmen og effektenøker.Når temperaturen øker, synker spenningen i åpen krets. Fig. 2-3 Forholdet mellom batteripanelets utgangskarakteristikk og temperatur ProduktmodellStatisk strømforbrukBatteritypeSystemspenningBatterietsdriftsspenningsområdeNominell ladestrømMaksimal effekt frasolcellepanelMaksimal PV spenning vedåpen kretsMPPT-driftsspenningsområdeMPPT-sporingseffektivitetLadekonverteringseffektivit Nominell belastningsstrømLast driftsmodusInnstilling av ladestrømInnstilling for full oppladingInnstilling for konstantspenningsutgangKompensasjon avladetemperatur for Blybatterier batteriInnstilling av temperaturenhetBeskyttelse motoverbelastning/kortslutningTTL-kommunikasjonRS485-kommunikasjonBluetooth-kommunikasjonCAN-kommunikasjonHistoriske dataBeskyttelsesfunksjonType jordingOmgivelsestemperaturområde for driftBeskyttelsesgradKjølemodusDimensjon Vekt SLD/GEL/FLD/LI/USE/USELI, SLD som standard60 V (55 V beskyttelse, 50 V gjenoppretting)100 V (95 V beskyttelse, 90 V gjenoppretting)(Batterispenning +2V)~45V(Batterispenning +2V)~72V85 %-98 % (10 %-100 % av nominell effekt) Lysstyring, lysstyring + tidsstyring, manuell modus (standard),feilsøkingsmodus, normalt åpen Baud-hastighet 9 600 bps RJ45-grensesnitt, med strømutgang 5V/200 mA,baudhastigheten er 9 600 bps som standard,justerbar. ValgfrittRJ45-grensesnitt, valgfritt (RV-C-protokoll)Lagre de siste 200 dagene med historiske data PV-overspenningsbeskyttelse, PV-beskyttelse mot reversert tilkobling,PV-kortslutningsbeskyttelse ,beskyttelse mot reversert lading om natten, beskyttelse mot begrensning av inngangseffekt, beskyttelse mot overtemperatur, beskyttelse mot kortslutning,beskyttelse mot overbelastning, beskyttelse mot overspenning/overutladning av batteriet beskyttelse mot reversert tilkobling av batteriet, beskyttelse mot kortslutning ved batteriets slutt. Jording av felles negativ elektrodeNaturlig varmespredning NONOChargingvoltage Time Equalizing charging voltage MPPT Boost charging voltageFloating charging voltageCharging reconnect voltageConstant voltageFloatingChargingcurrent Time Time Time ChargingvoltageChargingBoost charging voltage MPPT Constant voltage chargingcurrentchargingchargingfusestem pe ratur e sen so r

4.1 Lading av blysyrebatteri

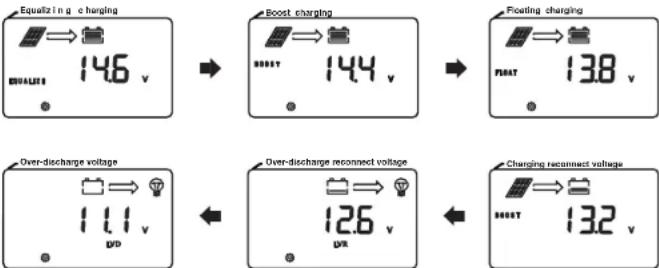

Velg batterityper som SLD/FLD/GEL/USE, og velg riktig systemspenning. Som vist i Fig. 4-1, er ladetrinnene for blysyrebatterier følgende: MPPT-lading, lading med konstant spenning (utjevning/ boost/flytende lading) og strømbegrensende lading. Lading med konstant spenning er delt inn i tre trinn: utjevningslading, boost-lading og flytende lading: [MPPT-lading] Når batterispenningen ikke har nådd målverdien for konstant spenning, vil kontrolleren utføre MPPT-lading. Når batterispenningen når den konstante spenningsverdien, avslutter den automatisk MPPT-lading og går over til konstantspenningslading (utjevning/boosting/flytende lading). [Utjevningslading] Regelmessig utjevningslading er bra for noen batterier. Utjevningslading er hovedsakelig for å gjøre ladespenningen til batteriet høyere enn standard tilleggsspenning, i tillegg kan det fordampe batterielektrolytten for å balansere batterispenningen og fullføre relevant kjemisk reaksjon. Utjevningslading og boosting-lading gjentas ikke under en full lading for å unngå overdreven gassutvikling eller overoppheting av batteriet. Notater:

Siden utjevningslading av blybatterier med gulv produserer eksplosiv gass, må batterirommet være godt ventilert.

Selv om utjevningsladingen øker batterispenningen, kan den skade nivået på følsomme likestrømslaster, og det er derfor nødvendig å kontrollere at den tillatte inngangsspenningen til alle lastene i systemet er større enn den innstilte batterispenningsverdien ved utjevningslading.

Overdreven lading og overdreven gassutvikling kan skade batteriplaten og føre til at de aktive stoffene på batteriplaten faller av. Dessuten kan for høy utjevningsladespenning eller for lang utjevningsladetid skade batteriet. Still inn relevante parametere i henhold til spesifikasjonene til batteriet som brukes i systemet. [Boost-lading] Varigheten av boost-lading er 2 timer (standard). Når varigheten når den innstilte verdien, vil systemet bytte til flytende lading. [Flytende lading] Flytende lading er det siste ladetrinnet med konstant spenning i ladesyklusen for blybatterier. Kontrolleren holder ladespenningen konstant på den flytende ladespenningen. På dette stadiet lades batteriet med en svært svak strøm for å sikre at batteriet er fulladet. Når batterispenningen er like lav som Gjeninnkoblingsspenningen for boost-lading, går systemet ut av det flytende ladetrinnet og går inn i neste ladesyklus igjen.

4.2 Lading av litium batteri

Velg batterityper som LI/USE LI, og velg systemspenning fra 12V/24V. Som vist i figur 4-2, er ladetrinnene for litiumbatterier følgende: MPPT-lading/boost- lading/strømbegrensende lading. [MPPT-lading] Når batterispenningen ikke når målverdien for konstant spenning, utfører kontrolleren MPPT-lading for å lade batteriet med maksimal solenergi, og når den når målet, går den automatisk over til boost-lading. [Boost-lading] I boost-ladetrinnet f o r litiumbatteri, når batterispenningen er lavere enn boost- ladespenningen, utfører systemet MPPT-lading eller strømbegrensende lading, når den når, bytter det til boost-lading. Fig. 4-1 Ladekurve for blybatteri Fig. 4-2 Ladekurve for litiumbatteri

5. Prøvetaking av batteritemperatur og Control

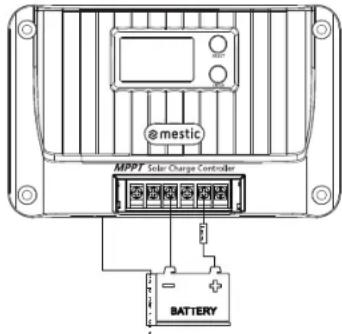

1) Koble temperatursensoren til det tilsvarende temperaturgrensesnittet for å oppnå beskyttelse mot

høy og lav temperatur for batteriet og temperaturkompensasjon for ladespenningen til blysyrebatteriet (ingen temperaturkompensasjon for litiumbatteriet); hvis temperatursensoren ikke er tilkoblet, er standardtemperaturen 25 °C; 2). For batterirelatert temperaturbeskyttelse/gjenopprettingsverdi, se beskrivelsen i "12. Systemalarm". Koblingsmetoden er vist i figuren: NONO7. Meny

[Gjenopprettingsstrategi for kortslutningsbeskyttelse av last]: ① Automatisk gjenoppretting: selvgjenopprettingstiden for den første beskyttelsen er 10s, den andre er 15s, den tredje er 20s, den fjerde er 25s, den femte er 30s, med mer enn fem ganger gjenopprette lastutgangen neste dag; ② Manuell gjenoppretting: Trykk og hold inne "SELECT"-knappen i 2 sekunder p å systemalarmgrensesnittet, og lasten vil bli gjenopprettet og sendt ut;

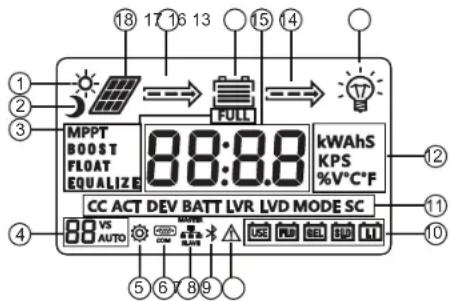

Se "8.11-8.13" for lastrelaterte innstillinger. Beskrivelse Ikon for dagtid Natt-ikon Ladetrinn Systemspenning Innstilling av parametere Kommunikasjonsikon Parallell kommunikasjon Bluetooth-ikon Systemalarmer Beskrivelse Batteritype Funksjonstegn Enhetssymbol Last inn-ikonet Utladingstilstand Batteri Spenning/strøm Ladetilstand Solcellepanel

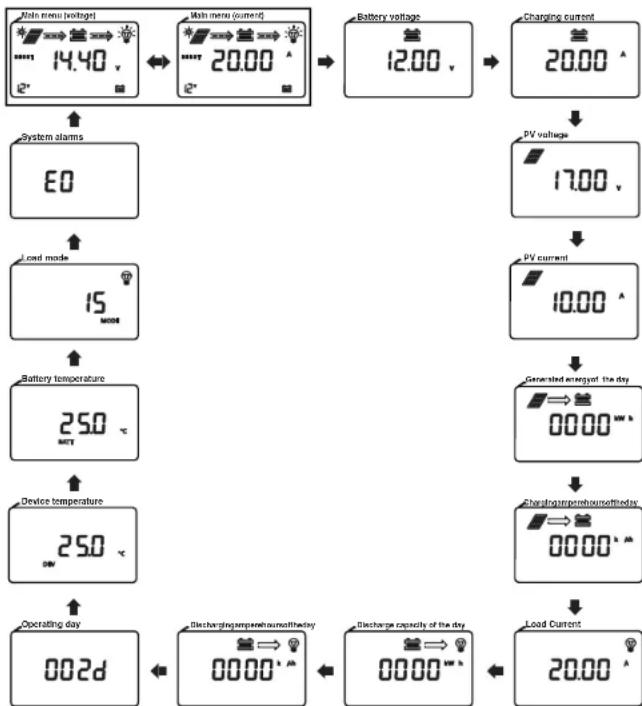

Alternativ visning mellom (spenning) og (strøm) på hovedmenyen hvert 10. sekund.

Trykk lenge på [ENTER] i 3 sekunder på et hvilket som helst grensesnitt for å gå til siden for parameterinnstilling. NONONONO

13.2V 13.2V 13.2V 13.2V 9~17V 9~17V Overutladning gjenopprettingsspenn ing

10.6V 10.6V 10.6V 10.6V 9~17V 9~17V Forsinkelse ved overutladning 5s 5s 5s 5s 5s 5s Utjevning av ladeintervall 30 dager -- 30 dager -- 30 dager -- Utjevning av ladetid 120 min -- 120 min -- 120 min -- Øk ladetidens varighet 120 min 120 min 120 min -- 120 min -- Temperaturkompen sasjonsfaktor mV/℃/2V -3 -3 -3 -- -3 -- Merk: ① Ovennevnte verdier er parametrene ved 25 °C/12 V; hvis det er et system med 24 V/36 V/48 V, er det relevant spenningspoeng skal automatisk multipliseres med 2/3/4. Funksjon Innstillingsområde StandardBatteritype SLD/GEL/FLD/LI/USE/USE LI SLDUtjevning av ladespenning 9V~17V Kun tilgjengelig for USEØk ladespenningen 9V~17VKun tilgjengelig for USE og USE LIFlytende ladespenning 9V~17V Kun tilgjengelig for USEForsterk ladespenningen vedtilbakekobling 9V~17VKun tilgjengelig for USE og USE LIGjenopprettingsspenning vedoverutladning 9V~17VKun tilgjengelig for USE og USE LIOverutladningsspenning 9V~17VKun tilgjengelig for USE og USE LISystemspenning 12/24/AUTO AUTOLadestrøm 0-klassifisert strøm (0: ingen lading) Nominell strømInnstilling for full opplading 0-10 A, 0: slå funksjonen av 0 0Innstilling for full oppladingpå: konstant utgangsspenning utenbelastning på batteripolenoF: ingen utgang uten belastning påbatterietterminal Lysstyring spenning 5-11V 5VForsinkelse i lysstyring 60-3,600s 60sLast modus 0-17 15Beskyttelse mot kortslutning avlastenon: kortslutningsbeskyttelse med åpenlast oF: kortslutningsbeskyttelse medlukket last Forsinkelse ved overutladning 1-60s 5sTemperaturenhet °C: Celsius/°F: Fahrenheit ℃RS485-kommunikasjon baud-hastighet1200~115200bps 9600 bpsEnhetens adresse 1-247 1Omstart av systemet F01 FunksjonstastTilbakestilling av fabrikkdata F02 FunksjonstastTydelige historiske data F03 FunksjonstastMerk:

: 24 V/36 V/48 V batterisystem, multipliseres automatisk med 2/3/4 i henhold til den innstilte verdien for å få den faktiske kontrollverdien.Boost chargingFloating chargingOver-discharge voltageOver-discharge reconnect voltageCharging reconnect voltageEqualiz i n g c harging11 12

Se "8.1 og 8.2" for innstilling.

8.4 Utjevning av lading\forsterkningslading\flytende lading\ladetilkoblingsspenning\

overutladingstilkoblingsspenning\overutladin gsspenning Alternativet kan bare stilles inn når batteritypen er "USE" eller "USE LI".

Når systemspenningen endres, blinker systemspenningsikonet på hovedsiden, og brukeren b l i r bedt om å starte på nytt for å oppnå effektiv drift.

[Begrens ladestrøm] Still inn en vilkårlig verdi fra 1 til nominell ladestrøm i trinn på 1A.

[Av]: Still inn 0 [På]: Velg riktig strømverdi mellom 1-10A Fulladetilstand: Når den konstante ladetiden for litiumbatteriet når den innstilte varigheten, eller når blysyrebatteriet er i flytende lading etter at utjevningsladingen eller boost-ladingen er ferdig, og ladestrømmen er mindre enn den innstilte strømverdien, vil systemet stoppe ladingen etter 1 minutt, og "FULL"-ikonet vil lyse på skjermen. Ladegjenopprettingstilstand: Batterispenningen er lavere enn spenningen for ladetilkobling, systemet gjenoppretter ladingen, og "FULL"-ikonet slukkes på skjermen.

Konstant utgangsspenning fra blybatteri Konstant spenningsutgang uten batteri Ingen utgang uten batteri

[Lysstyring oF]: Solcellepanelets spenning er større enn 6V*N (N=1/2)

Lysstyring forsinkelse Minste varighet som kreves for å oppfylle lyskontrollens på- eller av-tilstand.

Last inn -modus NONO13 14 LCD- skjermens nummerLast modus Beskrivelse Ren lyskontrollNår solcellepanelets spenning er lavere enn lysstyringens PÅ-spenning med envarighet som er lengre enn lysstyringsforsinkelsen, slår du på lasten;Når solcellepanelets spenning er større enn lysstyringens AV-spenning med envarighet som er større enn lysstyringens forsinkelse, slås lasten av. 1~14 Lysstyring +tidsstyring1-14 timerSlå på lasten etter at varigheten hvor solcellepanelets spenning er mindre ennlysstyringens PÅ-spenning er større enn lysstyringens forsinkelse. Slå av lastenetter at den har vært i drift i den innstilte tiden.Etter at varigheten hvor solcellepanelets spenning er større enn lysstyringensAV-spenning er større enn lysstyringsforsinkelsen, slår du av lasten (lyskontroll råder). Manuell modus(standard)Trykk kort på [ENTER]-tasten for å slå på/av lasten (påvirkes ikke av lyskontrollen)16 FeilsøkingsmodusNår solcellepanelets spenning er lavere enn lyskontrollens PÅ-spenning, slår dupå lasten umiddelbartNår solcellepanelets spenning er høyere enn lysstyringens OFF-spenning, må duslå avbelastningen umiddelbart17 Normal på-modusLasten er alltid på (Ved overspenning i batteriet, overutladning av batteriet,kortslutning, overbelastning, overtemperatur i batteriet eller lav batteritemperatur,Vil belastning vil slå av utgangen)

Beskyttelse mot kortslutning av lasten bryter Noen induktive laster eller kapasitive laster vil produsere høy strøm ved oppstart, noe som lett vil utløse kortslutningsbeskyttelse og føre til at lasten ikke slås på. Denne funksjonen kan deaktiveres når systemet ikke kan startes (Merk: Etter at denne funksjonen er deaktivert, er kortslutning på lastsiden av regulatoren forbudt!)

Overutladning forsinkelse Når batterispenningen er lavere enn overutladningsspenningen, slår kontrolleren av forsinkelsestiden for lasten. (Merk: bare typen tilpasset batteri kan stilles inn)

Temperatur enhet Enheten er centigrade "°C"Enheten er Fahrenheit "℉"

Omstart av systemet Trykk én gang på [ENTER], "F01" blinker; trykk én gang på [ENTER] igjen, og kontrolleren starter på nytt.

Tilbakestilling fra fabrikk Tilbakestill regulatoren til fabrikkinnstillingene i henhold til "8.17".

Rengjøring av historiske data Slett historiske data fra styreenheten i henhold til "8.17". NONO13. Systemalarmer

Spesifikasjon for kommunikasjonsstrømforsyningsutgang: (8,5 V ± 1 V)/: 100mA

9. TTL-kommunikasjon

TTL-COM S/N Definisjon

VCC: kommunikasjonsstrøm forsyningsutgang RX: mottak av data fra kontrolleren TX: kontrolleren overfører data GND

RS485-kommunikasjon: Standard baudhastighet: 9 600 bps; paritetsbit: ingen; databit: 8 bit; stoppbit: 1 bit Grensesnitt type: RJ45, utgangsspesifikasjon for kommunikasjonsstrømforsyning: 5V/200mA

Definisjon av rekkefølgen på kommunikasjonslinjene i RJ45-grensesnittet: DefinisjonStrømjording/signaljordingPositiv terminalMerk: NC representerer en tom pinne, noe som betyr at pinnen ikke er tilkoblet.

11. CAN kommunikasjon (valgfritt)

1) CAN-kommunikasjon: støtter RV-C-protokollen

Normalt system Ingen tiltak E1 Overutlading av batteriet Slå av lastutgangen etter at batterispenningen stiger til over -utladning, koble til spenningen igjen, avlaste overutladning for å gjenopprette lastutgang E2 Overspenning på batteriet Stopp ladingen, sjekk og finn ut årsaken til den høye batterispenningen. Ladingen gjenopprettes automatisk etter at batterispenningen er senket.

Last kortsluttet Slå av lastutgangen E5 Overstrøm ved belastning Slå av lastutgangen, og utfør forsinkelsesbeskyttelse med et multiplum av nominell strøm

Beskyttelse av enheten mot overtemperatur Når den interne temperaturen er høyere enn den innstilte temperaturen, starter konstant temperaturkontroll; lading er forbudt når temperaturen er høyere enn 75 °C, og ladingen gjenopptas når temperaturen er lavere enn 75 °C.

Beskyttelse mot overoppheting av batteriet Ladingen stoppes når batteritemperaturen er over 65 °C, og gjenopptas automatisk når den er under 60 °C. E10 Overspenning i solcellepanel Ladingen stoppes, og gjenopptas automatisk når solcellepanelets spenning er under sikkerhetsgrensen E15 Blybatteriet er ikke tilkoblet I blybatterimodus er batteriet skadet eller ikke tilkoblet. E16 Batteriet lades ut ved høy temperatur beskyttelse Lastutgangen slås av når batteritemperaturen er over 75 °C og gjenopptas når den er under 70 °C. E17 Batteriet lades ut ved lav temperatur beskyttelse Lastutgangen slås av når batteritemperaturen er under -35 °C og gjenopptas når den er over -30 °C E18 Beskyttelse mot overlading Ladingen stoppes og gjenopptas 10 sekunder etter at batteriet spenningen senkes E19 Batterilading ved lav temperatur beskyttelse Ladingen stoppes når batteritemperaturen er under -35 °C og gjenopptas når den er over -30 °C E30 Lading og utlading deaktiveres av systeminnstillingene Av som standard (still inn relevante registre etter protokoll) E31 Beskyttelse mot overspenning, overstrøm og reversering av strøm osv. Etter at de unormale forholdene er fjernet, vil utstyret automatisk gjenopprettes NONO14. Vanlige problemer og løsninger

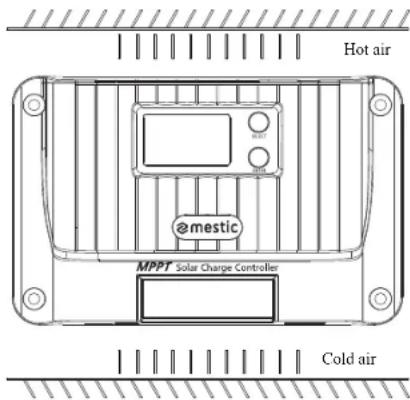

Produktinstallasjon Hot air Cold air 17 18Fenomenet FeilsøkingLCD-skjermen lyser ikke oppKontroller om batteriet og solcellepanelet er riktigtilkoblet, og om LCD-tilkoblingskabelen har dårligforbindelseDet er spenning i solcellepanelet, men det er Batteriet detekteres ikke i blysyrebatteriets ende, og ingen utgangsspenning fra batterisiden, ogkode E1/E15 visesdet er ingen utgangsspenning fra begge ender avbatteriet. Koble til batteriet for å gå tilbake til normaltilstand, eller slå på aktiveringsbryteren forblysyrebatteri12 V/24 V/36 V/48 V batteri med normalspenning er tilkoblet, vises batteriikonet påLCD-skjermenblinker sakte, og kode E1 vises på displayetKontroller batterisystemspenningen, eller sett den tilautomatisk å identifisere og starte kontrolleren på nyttIkonet for systemspenning 12V/24V/36V/48Vpå skjermen blinkerAngi endring av systemspenning, og brukeren blir bedtom å starte systemet p å nytt for at endringen skal tre ikraftKontrolleren klarer ikke å lade Kontroller om det er feil kabling, om solcellepanelets spenning overstiger nominell verdi, om batteriet haroverspenning, om LCD-skjermen viser noen feilkode forintern overtemperatur, ekstern overtemperatur, eksterntlitiumbatteri med lav temperatur eller blysyrebatteri medåpen krets, og om den viserE7/E10 osv.Ladeeffekten når ikke opp til nominell verdi Utfør strømbegrensning og termostatstyring avsystemet;Kontroller om systemet har tilbakestilt ladestrømmenAndre problemer eller unntak som ervanskelige å løse Prøv å starte på nytt (F01) eller tilbakestille kontrolleren(F02), og tilbakestill relevante parametere på nytt ihenhold til systemkonfigurasjonene. Vær forsiktig Enkelte belastninger starter ikkePrøv å aktivere kortslutningsfunksjonen for lasten etterå ha kontrollert at kablingen er korrektSkjermen viser "full", og ladingen stopperLadingen stopper når betingelsene for ladestrømmen eroppfylt. Når spenningen er under spenningen forladetilkobling, gjenopptas ladingen automatisk.Det er en systemalarmkode Se "12. Systemalarmer" for mer informasjon

15.1 Installasjon Forholdsregler

Vær forsiktig når du installerer batteriet. Bruk vernebriller når du installerer et blybatteri. Skyll med vann umiddelbart når du kommer i kontakt med batterisyren. Holdes borte fra metallgjenstander for å unngå kortslutning av batteriet. Batteriet kan produsere syregass når det lades. Sørg for at omgivelsene er godt ventilert. Batteriet kan produsere brennbar gass. Hold deg unna gnister. Ved montering utendørs må du unngå direkte sollys og regn som siver inn. De feilkoblede tilkoblingspunktene og korroderte ledningene kan forårsake stor varme, smelte ledningsisolasjonen, brenne de omkringliggende materialene og til og med forårsake brann. Derfor er det nødvendig å sikre at alle kontakter er strammet, og ledningene er fortrinnsvis festet med bånd for å unngå risting av ledningene under mobile applikasjoner løs kontakt. Når du kobler til systemet, kan utgangsspenningen t i l komponentene overskridesikkerhetsspenningen for menneskekroppen. Bruk derfor isolert verktøy og hold hendene tørre.Batteripolene på kontrolleren kan kobles enten til et enkelt batteri eller til en batteripakke.Instruksjonene nedenfor gjelder for et enkelt batteri, men de kan også brukes på systemer med enbatteripakke.Følg sikkerhetsanbefalingene fra batteriprodusenten.De valgte systemtilkoblingskablene skal ha en strømtetthet på ≤4A/mm

Jord jord klemmen på kontrolleren.Når du installerer batteriet, er det forbudt å reversere batteritilkoblingen, noe som kan forårsakeirreversible skader.

15.2 Installasjon trinn

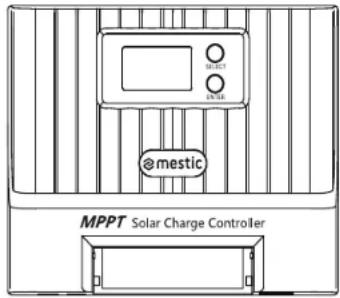

Kabling og installasjon må oppfylle kravene i nasjonale og lokale elektriske forskrifter.Ledningsspesifikasjonene skal velges i henhold til merkestrømmen, vanligvis 5 A/mm Trinn 1: Velg et installasjonsstedIkke installer kontrolleren på et sted med direkte sollys, høy temperatur eller der vann lett kan trenge inn,og sørg for at kontrolleren er godt ventilert.Trinn 2: Fest opphengsskrueneMerk av monteringsposisjonen i henhold til monteringsmålene til kontrolleren, bor to monteringshull avpassende størrelse ved de to merkene, og fest skruene på de to monteringshullene.Trinn 3: Fikse kontrollerenJuster festehullene på kontrolleren med de to forhåndsfestede skruene for å henge opp kontrolleren, og festderetter de to skruene nedenfor.Trinn 4: Åpne frontdekselet på kontrolleren, koble til, og lukk deretter frontdekselet.NONOModel: MSC-4010 Produktdimensjon: 155 * 99 * 41,7 mm Avstand mellom monteringshull: 137 *77 mm Fast hullposisjon: φ4,5 mm

Beskyttelsesfunksjoner 19 20Beskyttelse av enheten mot overtemperatur Når den innvendige temperaturen i regulatoren overstiger den innstilte verdien, senkes ladeeffekten automatisk, eller ladingen stoppes til og med, slik at den innvendige temperaturen i regulatoren stigerlangsommere.Beskyttelse mot overoppheting av batterietBeskyttelse mot overtemperatur i batteriet krever en ekstern batteritemperaturføler. Ladingen stoppes nårbatteritemperaturen registreres som for høy, og gjenopptas automatisk når batteritemperaturen faller til 5°C under den innstilte verdien i 2 sekunder.Beskyttelse mot overspenning ved inngangNår batteripanelets effekt er større enn den nominelle effekten, vil kontrolleren begrense ladeeffekten innenfor det nominelle effektområdet for å forhindre at kontrolleren skades av for mye strøm, og kontrolleren vil gå over til strømbegrenset lading.PV-inngangssiden er beskyttet mot for høy spenning Når spenningen på inngangssiden av solcelleanlegget er for høy, vil regulatoren automatisk koble av solcelleinngangen.Beskyttelse mot reversert tilkobling av PV-inngangRegulatoren blir ikke skadet hvis polariteten til solcelleanlegget blir reversert, og vil gå tilbake til normaltilstand etter at ledningsfeilen er rettet.Beskyttelse mot omvendt lading om nattenForhindre at batteriet lades ut gjennom solbatteriet om natten.

System Vedlikehold For å opprettholde optimal driftsytelse for regulatoren i lang tid, anbefales det at følgende punkter kontrolleresregelmessig.Sørg for at luftstrømmen rundt kontrolleren ikke er blokkert, og fjern eventuelt smuss eller rusk fraradiatoren.Gjennomfør korrigerende tiltak i tide etter at en feil er oppdaget.Kontroller om det er korrosjon, isolasjonsskader, høy temperatur eller forbrenning/misfarging på polene,forvrengning av kabinettet osv. og reparer eller skift ut i tide hvis det er tilfelle.Kontroller om det finnes blottlagte eller ødelagte ledninger eller ledninger med dårlig isolasjon, og reparereller skift ut eventuelle ledninger i tide.Sjekk om det er smuss, insekter som bygger rede eller korrosjon, og rengjør i tide hvis det er noe.Advarsel! Det er fare for elektrisk støt! Før du utfører kontrollene eller operasjonene ovenfor, må d uforsikre deg om at alle strømforsyninger til kontrolleren er frakoblet!Ikke-profesjonelt personell har ikke lov til å utføre slike operasjoner. NONOModel: MSC-4030Produktdimensjon:187*133*72mmAvstand mellom monteringshull:174*100mm Fast hullposisjon:φ5mm

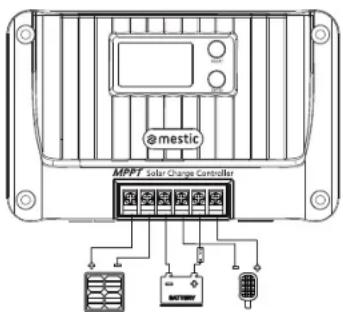

19. Koblingsskjema for systemet

19.1 Koblingsskjema for systemet
