BRUGSANVISNING MSC4010 Mestic

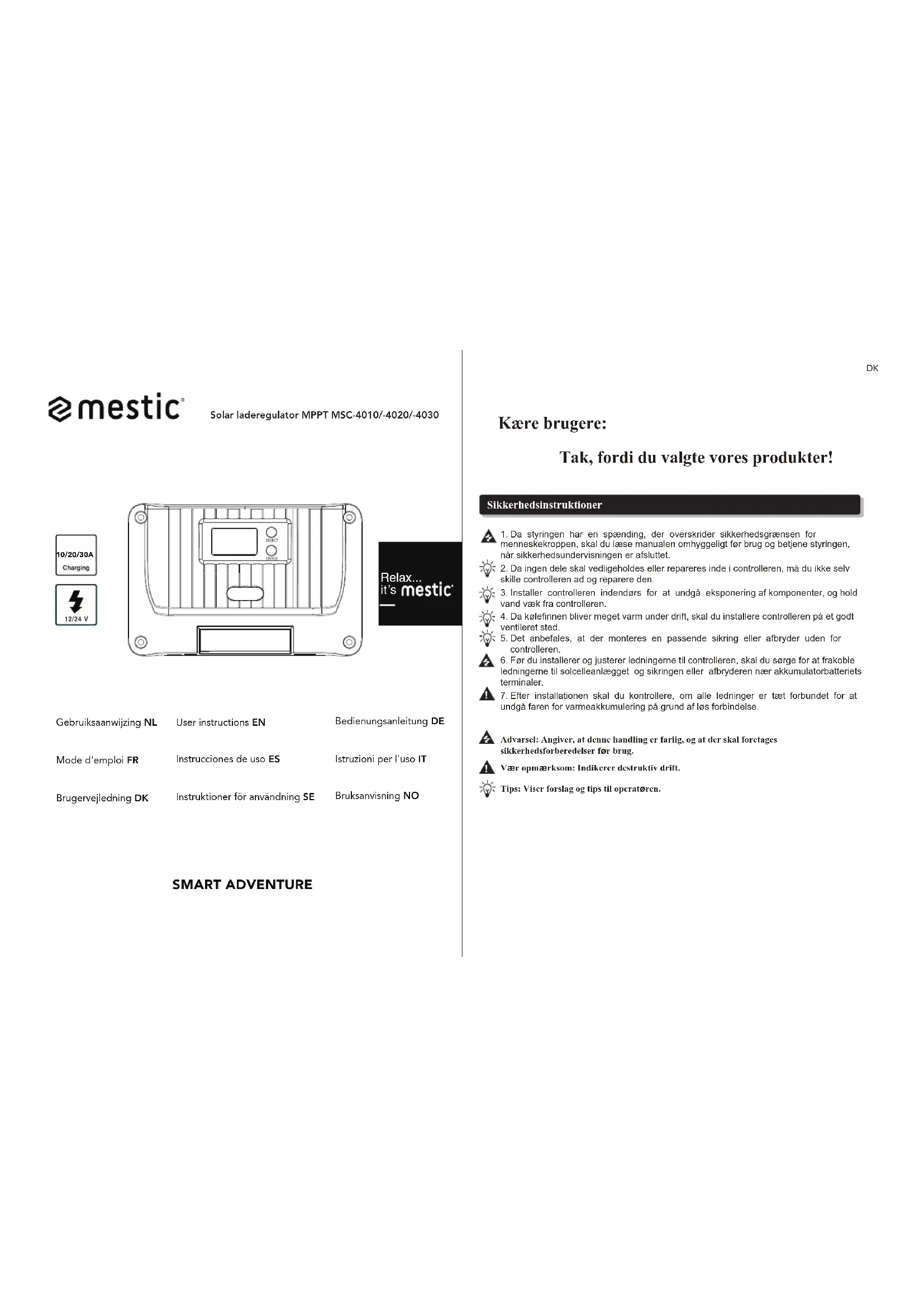

Kære brugere: Tak, fordi du valgte vores produkter! Sikkerhedsinstruktioner

Da styringen har en spænding, der overskrider sikkerhedsgrænsen formenneskekroppen, skal du læse manualen omhyggeligt før brug og betjene styringen,når sikkerhedsundervisningen er afsluttet. Da ingen dele skal vedligeholdes eller repareres inde i controlleren, må du ikke selvskille controlleren ad og reparere den. Installer controlleren indendørs for at undgå eksponering af komponenter, og holdvand væk fra controlleren. Da kølefinnen bliver meget varm under drift, skal du installere controlleren på et godtventileret sted. Det anbefales, at der monteres en passende sikring eller afbryder uden forcontrolleren. Før du installerer og justerer ledningerne til controlleren, skal du sørge for at frakobleledningerne til solcelleanlægget og sikringen eller afbryderen nær akkumulatorbatterietsterminaler.

Efter installationen skal du kontrollere, om alle ledninger er tæt forbundet for at undgå faren for varmeakkumulering på grund af løs forbindelse.Advarsel: Angiver, at denne handling er farlig, og at der skal foretagessikkerhedsforberedelser før brug.Vær opmærksom: Indikerer destruktiv drift.Tips: Viser forslag og tips til operatøren. DK01

1. Introduktion af produktet

Shiner-seriens controller anvender den brancheførende MPPT til at opnå maksimal energisporing for solpanelet, dvs. den kan hurtigt og præcist spore solbatteriets maksimale effektpunkt under alle forhold og opnå solpanelets maksimale energi i realtid, hvilket forbedrer solsystemets energiudnyttelsesgrad betydeligt. Den bruges i vid udstrækning som den centrale kontrolkomponent i off-grid PV-systemer til at styre arbejdet med solpaneler, batterier og belastninger. Desuden har den komplette software- og hardwarefejlregistrerings- og beskyttelsesfunktioner for i videst muligt omfang at undgå skader på produktkomponenter forårsaget af installationsfejl og systemfejl.

1.2 Produktets egenskaber

Bruger MPPT med en sporingseffektivitet på op til 99,9%. Understøtter opladning og afladning med fuld effekt på én gang. Understøtter flere batterityper som f.eks. forseglet batteri, gelebatteri, oversvømmet batteri, litiumbatteri og brugerdefineret batteri. Understøtter litiumbatteri og aktiveret blysyrebatteri. Understøtter indstilling af opladningsstrøm. Understøtter indstilling af fuld opladning. Understøtter temperaturkompensation. Understøtter 17 driftstilstande for belastning. Understøtter kapacitive belastninger og induktive belastninger. Gemmer historiske data i 200 på hinanden følgende dage. Understøtter RS485-kommunikation med standard Modbus-protokol med justerbar baud-hastighed. Understøtter TTL-kommunikation af standard Modbus-protokol med fast baud-hastighed. Understøtter Bluetooth-kommunikation (valgfrit). Understøtter CAN-kommunikation (valgfrit). Har komplette opladnings- og afladningsbeskyttelsesmekanismer for overspænding, overstrøm, overbelastning, overtemperatur, kortslutning osv. Anvend aluminiumsradiator af høj kvalitet og højtemperatur-derating-behandling for at sikre pålidelig og effektiv drift under forskellige driftsforhold.

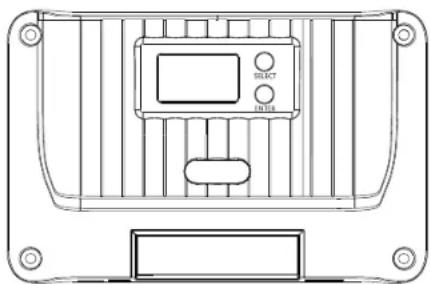

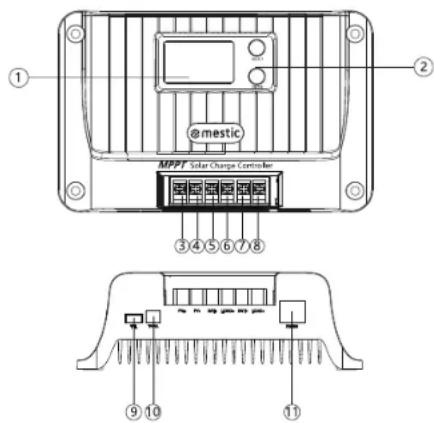

1.3 Beskrivelse af udseende og brugerflade

Navn LCD Knap Solpanelets positive grænseflade Solpanelets negative grænseflade Batteriets negative interface Indlæs negativ grænseflade Navn Batteriets positive grænseflade Indlæs positiv grænseflade TTL-kommunikationsgrænseflade Interface til temperatursensor RS485/CAN-kommunikationsgrænseflade

2. Introduktion af Maximum Power Point Tracking

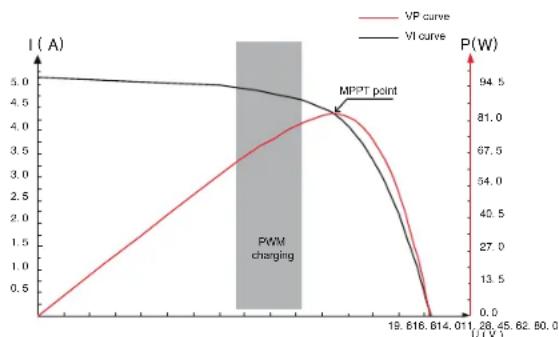

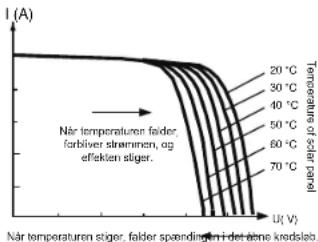

MPPT-systemet (Maximum PowerPoint Tracking) er en avanceret opladningsteknologi med mere energiudbytte fra solbatterierne ved at justere de elektriske modulers driftstilstand. På grund af solcellebatteriets ulinearitet er der et maksimalt effektpunkt på dets kurve. Den PWM- opladningsteknologi, der bruges i den traditionelle styring, kan ikke oplade batteriet kontinuerligt på det punkt, så den kan ikke opnå d e n maksimale energi fra solpanelet. I stedet kan solcellecontrolleren med MPPT altid spore opstillingens maksimale effektpunkt for at oplade batteriet med maksimal energi. For eksempel for 12V-solsystemet, da solbatteriets spids-til-spids-spænding (Vpp) er ca. 17V, men batterispændingen er ca. 12V, derfor er solbatteriets spænding ca. 12V, når den almindelige ladestyring oplader batteriet, det vil sige, at solbatteriet ikke udnytter sin maksimale effekt fuldt ud. DKDKPWM charging

MPPT-regulatoren kan overvinde problemet og justere solpanelets indgangsspænding og - strøm i realtid for at nå den maksimale indgangseffekt. Sammenlignet med den traditionelle PWM- controller kan den desuden udnytte solbatteriets maksimale effekt til at give en større ladestrøm. Generelt kan den forbedre energiudnyttelsesgraden med 15%~20% end PWM- controlleren. Fig. 2-1 Karakteristisk kurve for batteripanelets output Det maksimale effektpunkt ændrer sig ofte på grund af forskellige omgivelsestemperaturer og lysforhold. Og MPPT-controlleren er i stand til at justere parametrene i realtid under forskellige forhold, hvilket gør, at systemets status altid er tæt på det maksimale driftspunkt. Hele processen er helt automatisk uden nogen form for justering. Når lysintensiteten falder,falder strømmen.Og når lysintensiteten falder, falder den åbne kredsløbsspænding. Fig. 2-2 Forholdet mellem batteripanelets udgangskarakteristik og lysintensiteten Når temperaturen falder,forbliver strømmen, ogeffekten stiger.Når temperaturen stiger, falder spændingen i det åbne kredsløb. Fig. 2-3 Forholdet mellem batteripanelets udgangskarakteristik og temperaturen ProduktmodelStatisk strømforbrugBatteritypeSystemets spændingBatteriets driftsspændingsområde Nominel opladningsstrømMaksimal effekt afsolpanelMaksimal PV-spænding vedåbent kredsløbMPPT- driftsspændingsområde MPPT-sporingseffektivitetOpladningskonverteringseffektivitetNominel belastningsstrømIndlæs driftstilstandIndstilling af opladningsstrømIndstilling til fuld opladningIndstilling af konstantspændingsudgangOpladningstemperaturkompensation af bly-syreBatteriIndstilling af temperaturenhedBeskyttelse modoverbelastning/kortslutningTTL-kommunikationRS485-kommunikationBluetooth-kommunikationCAN-kommunikationHistoriske dataBeskyttelsesfunktionType jordforbindelseOmgivendedriftstemperaturBeskyttelsesgradKøletilstandDimensionVægtSLD/GEL/FLD/LI/USE/USELI, SLD som standard60V (55V beskyttelse, 50V gendannelse)100V (95V beskyttelse, 90V gendannelse)(Batterispænding +2V)~45V(Batterispænding +2V)~72VBaud-hastighed: 9.600 bpsRJ45-grænseflade, med strømudgang 5V/200 mA,baudhastigheden er 9.600 bps som standard, justerbar.ValgfritRJ45-grænseflade, valgfri (RV-C-protokol)Gem de sidste 200 dages historiske dataPV-overspændingsbeskyttelse, PV-tilslutningsbeskyttelse ,PV-kortslutningsbeskyttelse, beskyttelse mod omvendt opladning om natten,beskyttelse mod indgangseffektbegrænsning,overtemperaturbeskyttelse,kortslutningsbeskyttelse,overbelastningsbeskyttelse ,beskyttelse mod overspænding/overafladning af batteriet , beskyttelse mod omvendt tilslutning af batteriet , kortslutningsbeskyttelse af batteriet

4.1 Opladning af blysyrebatteri

Vælg batterityper som SLD/FLD/GEL/USE, og vælg den passende systemspænding. Som vist i Fig. 4-1 er opladningstrinnene for blysyrebatterier: MPPT-opladning, opladning med konstant spænding (udligning/ boost/ flydende opladning) og strømbegrænsende opladning. Opladning med konstant spænding er opdelt i tre trin: udligningsopladning, boost-opladning og flydende opladning:[MPPT-opladning] Når batterispændingen ikke har nået målværdien for konstant spænding, udfører controlleren MPPT-opladning. Når batterispændingen når den konstante spændingsværdi, afslutter den automatisk MPPT-opladningen og skifter til konstant spændingsopladning (udligning/boosting/flydende opladning). [Udligningsopladning] Regelmæssig udligningsopladning er godt for nogle batterier. Udligningsopladning er hovedsageligt for at gøre batteriets opladningsspænding højere end standardtilskudsspændingen, og den kan desuden fordampe batterielektrolytten for at afbalancere batterispændingen og fuldføre den relevante kemiske reaktion. Udligningsopladning og boosting-opladning gentages ikke under en fuld opladning for at undgå overdreven gasudvikling eller overophedning af batteriet. Bemærkninger:

Da udligningsopladning af blybatterier med gulv producerer eksplosiv gas, skal batterirummet være godt ventileret.

Selvom udligningsopladningen hæver batterispændingen, kan den beskadige niveauet for følsomme jævnstrømsbelastninger, og det er derfor nødvendigt at kontrollere, at den tilladte indgangsspænding for alle belastninger i systemet er større end den indstillede batterispændingsværdi ved udligningsopladning.

Overdreven opladning og overdreven gasudvikling kan beskadige batteripladen og få de aktive stoffer på batteripladen til at falde af. Desuden kan for høj udligningsladespænding eller for lang udligningsladevarighed beskadige batteriet. Indstil relevante parametre i henhold til specifikationerne for det batteri, der bruges i systemet. [Boost-opladning] Varigheden af boost-opladning er 2 timer (standard). Når varigheden når den indstillede værdi, skifter systemet til flydende opladning. [Flydende opladning] Flydende opladning er det sidste opladningstrin med konstant spænding i opladningscyklussen for blysyrebatterier. Controlleren holder opladningsspændingen konstant ved den flydende opladningsspænding. På dette trin oplades batteriet med en meget svag strøm for at sikre, at batteriet er fuldt opladet. Når batterispændingen er lige så lav som g e n t i l s l u t n i n g s s p æ n d i n g e n ved boost-opladning, forlader systemet det flydende opladningsstadie og genoptager den næste opladningscyklus.

4.2 Opladning af lithium batteri

Vælg batterityper som LI/USE LI, og vælg systemspænding fra 12V/24V. Som vist i Fig. 4-2 er opladningstrinnene for litiumbatterier: MPPT-opladning/boost- opladning/strømbegrænsende opladning. [MPPT-opladning] Når batterispændingen ikke når målværdien for konstant spænding, udfører controlleren MPPT-opladning for at oplade batteriet med maksimal solenergi, og når den er nået, skifter den automatisk til boost-opladning. [Boost-opladning] I boost-opladningsfasen af litiumbatteriet, når batterispændingen er lavere end boost-opladningsspændingen, udfører systemet MPPT-opladning eller strømbegrænsende opladning, når det når, skifter det til boost-opladning. Fig. 4-1 Opladningskurve for blybatteri Fig. 4-2 Opladningskurve for litiumbatteri

5. Prøvetagning af batteritemperatur og Kontrol

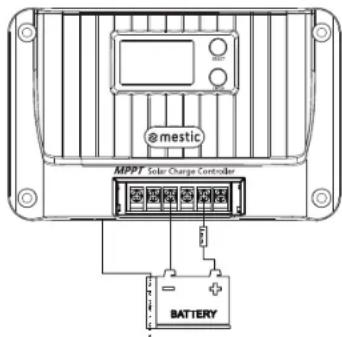

1) Tilslut temperatursensoren til den tilsvarende temperaturgrænseflade for at opnå beskyttelse mod

høj og lav temperatur for batteriet o g temperaturkompensation for opladningsspændingen for blysyrebatteriet (ingen temperaturkompensation for litiumbatteriet); hvis temperatursensoren ikke er tilsluttet, er standardtemperaturen 25 °C; 2). For batterirelateret temperaturbeskyttelse/genoprettelsesværdi henvises til beskrivelsen i "12. Systemalarm". Ledningsmetoden er vist i figuren: DKDK7. Menu

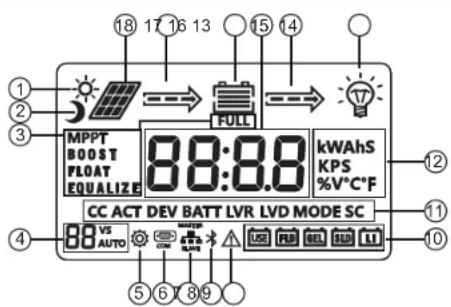

Se "8.11-8.13" for belastningsrelaterede indstillinger. Beskrivelse Ikon for dagtimerne Nat-ikon Opladningstrin Systemets spænding Indstilling af parametre Kommunikationsikon Parallel kommunikation Bluetooth-ikon Systemets alarmer Beskrivelse Batteritype Funktionstegn Enhedssymbol Indlæsnings-ikon Afladningstilstand Batteri Spænding/strøm Opladningstilstand Solcellepanel

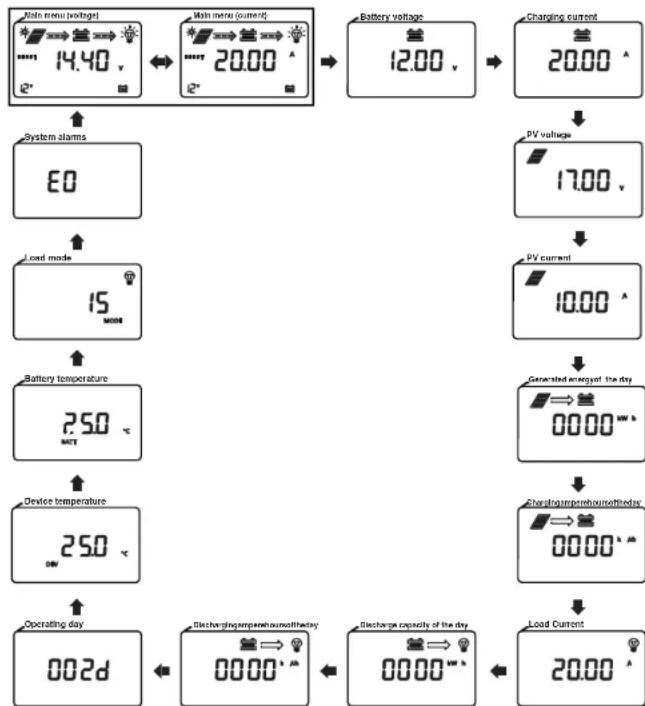

Alternativ visning mellem (spænding) og (strøm) i hovedmenuen hvert 10. sekund.

Tryk kort på [SELECT]-tasten for at gennemse menuen. Hvis der ikke trykkes på en tast i 5 sekunder, vender den automatisk tilbage til hovedmenuen.

Tryk længe på [ENTER] i 3 sekunder på en hvilken som helst grænseflade for at åbne siden med parameterindstillinger. DKDK8.2 Parameterindstilling liste

16.0V 16.0V 16.0V 16.0V Boost- spænding +2V Boost- spænding +2V Udligning af spænding

14.4V 14.2V 14.6V 14.4V 9~17V 9~17V Flydende opladningsspænding

10.6V 10.6V 10.6V 10.6V 9~17V 9~17V Forsinkelse af overafladning 5s 5s 5s 5s 5s 5s Udlignende opladningsinterval 30 dage -- 30 dage -- 30 dage -- Udligning af opladningsvarighed

opladningsvari gheden

minutter 120 minutter 120 minutter -- 120 minutter -- Temperaturkompen sationsfaktor mV/℃/2V -3 -3 -3 -- -3 -- Bemærk: ① Ovenstående værdier er parametrene ved 25°C/12V; hvis det er et system med 24V/36V/48V , er det relevant Spændingspoint skal automatisk ganges med 2/3/4. Funktion Indstillingsområde StandardBatteritype SLD/GEL/FLD/LI/BRUG/BRUG LI SLDUdligning af opladningsspænding①9V~17V Kun tilgængelig for USE Øg opladningsspændingen

9V~17VKun tilgængelig for USE og USE LI Flydende opladningsspænding

9V~17V Kun tilgængelig for USEØget opladningsspænding vedgentilslutning 9V~17VKun tilgængelig for USE og USE LIGenoprettende spænding vedoverafladning 9V~17VKun tilgængelig for USE og USE LIOverafladningsspænding①9V~17VKun tilgængelig for USE og USE LISystemets spænding 12/24/AUTO AUTO Opladningsstrøm 0-klassificeret strøm (0: ingen opladning) Nominel strøm Indstilling til fuld opladning 0-10 A, 0: slå funktionen fra 0 0Indstilling til fuld opladningon: konstant spændingsudgang udenbelastning på batteripolenoF: intet output uden belastning påbatterietTerminal Spænding til lysstyring 5-11V 5VForsinkelse af lysstyring 60-3,600s 60sIndlæsningstilstand 0-17 15Beskyttelse mod kortslutning afbelastningon: kortslutningsbeskyttelse ved åbenbelastning oF: kortslutningsbeskyttelseved lukket belastning Forsinkelse af overafladning 1-60s 5sTemperaturenhed °C: Celsius/°F: Fahrenheit ℃RS485-kommunikationens baud-hastighed1200~115200bps 9600bpsEnhedens adresse 1-247 1Genstart af systemet F01 FunktionstastNulstilling af fabriksdata F02 FunktionstastKlare historiske data F03 FunktionstastBemærk:

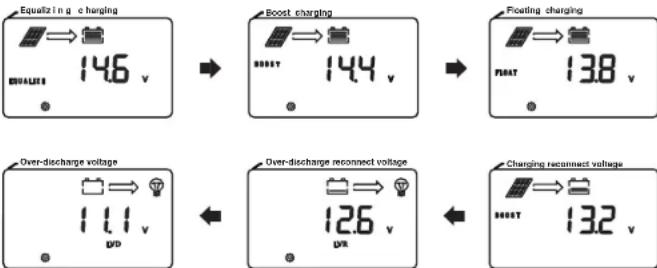

8.4 Udlignende opladning\boost-opladning\flydende opladning\opladning

gentilslutningsspænding\overafladning gentilslutningsspænding\overafladningsspænding Indstillingen kan kun foretages, når batteritypen er "USE" eller "USE LI".

Når systemspændingen ændrer sig, blinker systemspændingsikonet på hovedsiden og beder brugeren om at genstarte for at opnå effektiv drift.

[Ingen opladning]: Indstil 0

[Begræns ladestrøm] Indstil en vilkårlig værdi fra 1 til nominel ladestrøm i trin på 1A.

Fuld opladning indstilling

[On]: Vælg den passende strømværdi mellem 1-10A Fuld opladning: Når lithiumbatteriets opladningsvarighed med konstant spænding når den indstillede varighed, eller blybatteriet er i flydende opladning efter udligningsopladningen eller boost-opladningen er færdig, og opladningsstrømmen er mindre end den indstillede strømværdi, stopper systemet opladningen efter 1 minut, og ikonet "FULL" lyser på skærmen. Opladningsgenoprettelsestilstand: Batterispændingen er mindre end boost-opladningsgenoprettelsesspændingen, systemet g e n o p t a g e r opladningen, og ikonet "FULL" slukkes på skærmen.

Konstant spændingsudgang fra blysyre batteri Konstant spændingsudgang uden batteri Ingen udgang uden batteri

[Lyskontrol tændt]: Solpanelets spænding er mindre end 5V*N

[Lysstyring oF]: Solpanelets spænding er større end 6V*N (N=1/2)

Lysstyring forsinkelse Mindste varighed, der kræves for at opfylde tilstanden for tændt eller slukket lysstyring.

Indlæs tilstand DKDK13 14 LCD- skærmens nummerIndlæsningstilstandBeskrivelse Ren lyskontrolNår solpanelets spænding er mindre end lysstyringens ON-spænding med envarighed, der er større end lysstyringens forsinkelse, tændes der for belastningen;Når solpanelets spænding er større end lysstyringens OFF-spænding med envarighed, der er større end lysstyringens forsinkelse, slukkes der for belastningen. 1~14 Lysstyring +tidsstyriNg 1-14 hNår den tid, hvor solpanelets spænding er mindre end lysstyringens ON-spænding, er større end lysstyringens forsinkelse, skal du tænde for belastningen. Når belastningen har været i drift i den indstillede tid, skal du slukke for belastningen.Når den periode, hvor solpanelets spænding er større end lysstyringens OFF-spænding, er større end lysstyringens forsinkelse, skal du slukke forbelastningen (lys).kontrol er fremherskende). Manuel tilstand(standard)Tryk kort på [ENTER]-tasten for at tænde/slukke for belastningen (påvirkes ikke aflysstyring)16 FejlfindingstilstandNår solpanelets spænding er mindre end lysstyringens ON-spænding, skal dustraks tænde for belastningen.Når solpanelets spænding er større end lysstyringens OFF-spænding, skal duslukkebelastningen med det samme Normal tændttilstandBelastningen er altid tændt (I tilfælde af overspænding i batteriet, overafladningaf batteriet, kortslutning af belastningen, overbelastning, overtemperatur ibatteriet eller lav temperatur i batteriet, vilbelastning vil slukke for udgangen)

Beskyttelse mod kortslutning af belastning switch Nogle induktive belastninger eller kapacitive belastninger producerer høj strøm ved opstart, hvilket let udløser belastningens kortslutningsbeskyttelse, hvilket resulterer i, at belastningen ikke kan tændes. Denne funktion kan deaktiveres, når systemet ikke kan startes (Bemærk: Når denne funktion er deaktiveret, er kortslutning på belastningssiden af controlleren forbudt!)

Overafladning forsinkelse Når batterispændingen er lavere end overafladningsspændingen, slukker controlleren for forsinkelsestiden for belastningen. (Bemærk: kun typen af brugerdefineret batteri kan indstilles)

RS485-kommunikation baud rate RS485-kommunikationens baud-hastighed kan ændres efter behov.

Udstyr adresse Enhedens kommunikationsadresse kan ændres i henhold til de faktiske behov.

Definition af rækkefølgen af kommunikationslinjer på RJ45-grænsefladen: Definition CAN_L CAN_H

Positiv terminal Bemærk: NC repræsenterer en tom pin, hvilket betyder, at pin'en ikke er tilsluttet.

11. CAN kommunikation (valgfrit)

[Vælg]: kort tryk for at skifte browsermenu og indstille dataforøgelse; Tryk og hold "System Alarm"-interfacet nede i 2 sekunder for at slette fejlkoden "Load Short Circuit/ Overload Protection". [Enter]: Tryk og hold i 3 sekunder for at gå ind i/ud af parameterindstilling; Kort tryk: kort tryk på on/off-belastning i menubrowsing-grænsefladen (manuel tilstand); I indstillingsmenuen skal du trykke kort for at ændre og bekræfte parametrene. Systemets alarmer Betydning Beskrivelse

Normalt system Ingen handling E1 Overafladning af batteriet Sluk for belastningsudgangen, når batterispændingen stiger til over -afladning genopretter spænding, aflaster overafladning for at genoprette belastningsoutput E2 Overspænding på batteriet Stop opladningen, tjek og find årsagen til den høje b a t t e r i s p æ n d i n g . Opladningen vil automatisk blive genoptaget, når batterispændingen er sænket.

Advarsel om underspænding i batteriet Batterispænding under advarselsgrænsen for underspænding, kun advarsel

Beskyttelse af enheden mod overtemperatur Når den interne temperatur er højere end den indstillede temperatur, starter den konstante temperaturkontrol; opladning er forbudt, når temperaturen er højere end 75 °C, og opladning genoptages, når temperaturen er lavere. end 75 °C.

Beskyttelse mod overophedning af batteriet Opladningen stoppes, når batteriets temperatur er over 65 °C, og genoptages automatisk, når den er under 60 °C. E10 Overspænding i solpanel Opladningen stoppes og genoptages automatisk, når solpanelets spænding er under sikkerhedsgrænsen. E15 Blybatteriet er ikke tilsluttet I blysyrebatteritilstand er batteriet beskadiget eller ikke tilsluttet. E16 Batteriet aflades ved høj temperatur beskyttelse Belastningsudgangen slukkes, når batteriets temperatur er over 75°C og genoptages, når den er under 70°C. E17 Batteriet aflades ved lav temperatur beskyttelse Belastningsudgangen slukkes, når batteriets temperatur er under -35°C og genoptages, når den er over -30°C E18 Beskyttelse mod overopladning Opladningen stoppes og genoptages 10 sekunder efter, at batteriet er slukket. spændingen sænkes E19 Batteriet oplades ved lav temperatur beskyttelse Opladningen stoppes, når batteriets temperatur er under -35°C og genoptages, når den er over -30°C E30 Opladning og afladning deaktiveret af systemindstilling Fra som standard (indstil relevante registre efter protokol) E31 Beskyttelse mod overspænding, overstrøm og omvendt strøm osv. Når de unormale forhold er fjernet, gendannes udstyret automatisk. DKDK14.Common problems and solutions

15. Product Installation

Hot air Cold air 17 18Fænomen FejlfindingLCD-skærmen lyser ikke opKontroller, om batteriet og solpanelet er korrekt tilsluttet,og om LCD-tilslutningskablet har en dårlig forbindelse.Der er spænding i solpanelet, der er ingenspændingsudgang fra batterisiden, og kodeE1/E15 vises.Batteriet registreres ikke i blysyrebatteriets ende, der eringen spændingsudgang fra begge ender af batteriet.Tilslut batteriet for at vende tilbage til normal tilstand,eller tænd for kontakten til aktivering af blysyrebatteri.Når et batteri med normal spænding på12V/24V/36V/48V er tilsluttet, visesbatteriikonet på LCD-skærmenblinker langsomt, og kode E1 visesTjek batteriets systemspænding, eller indstil den tilautomatisk at identificere og genstarte controllerenIkonet for systemspænding12V/24V/36V/48Vpå skærmen blinkerIndstil systemspændingsændring, så brugeren bliverbedt om a t genstarte systemet, før ændringen træderi kraftControlleren oplader ikkeKontroller, om der er forkert ledningsføring, omsolpanelets spænding overstiger den nominelle værdi, ombatteriet er overspændt, om LCD-skærmen viser nogenfejlkode for intern overtemperatur, eksternovertemperatur, eksternt litiumbatteri med lavtemperatur eller blysyrebatteri med åbent kredsløb, ogom den viserE7/E10 osv.Opladningseffekten når ikke den nominelleværdiUdfør systemets strømbegrænsning og termostatstyring;Kontrollér, om systemet har nulstillet ladestrømmenAndre problemer eller undtagelser, der ervanskelige at løse Prøv at genstarte (F01) eller nulstille controlleren (F02),og nulstil de relevante parametre igen i henhold tilsystemkonfigurationen. Vær forsigtig Kan ikke starte nogle belastningerPrøv at aktivere belastningens kortslutningsfunktionefter at have kontrolleret, at ledningerne er korrekteSkærmen viser "fuld", og opladningenstopper.Opladningen stopper, når betingelserne for afbrydelse afopladningsstrømmen er opfyldt. Når spændingen erunder boost-opladningsspændingen, genoptagesopladningen automatisk.Der er en systemalarmkode Se "12. Systemalarmer" for detaljer.

15.1 Installation forholdsregler

Vær forsigtig, når du installerer batteriet. Brug beskyttelsesbriller, når du installerer et oversvømmet blysyrebatteri. Når du kommer i kontakt med batterisyren, skal du straks skylle med vand.Holdes væk fra metalgenstande for at forhindre kortslutning af batteriet. Batteriet kan producere syregas under opladning. Sørg for, at det omgivende miljø er godt ventileret. Batteriet kan producere brændbar gas. Hold dig væk fra gnister. Ved udendørs installation skal man undgå direkte sollys og nedsivning af regn. De forkert tilsluttede forbindelsespunkter og korroderede ledninger kan forårsage stor varme, smelte ledningsisoleringen, brænde de omgivende materialer og endda forårsage brand. Derfor er det nødvendigt at sikre, at alle stik er spændt, og at ledningerne helst er fastgjort med bånd for at undgå, at ledningerne rystes under mobile applikationer med løse stik.Når d u tilslutter systemet, kan komponenternes udgangsspænding overstige den menneskelige kropssikkerhedsspænding, brug derfor isoleret værktøj og hold dine hænder tørre.Batteripolerne på controlleren kan tilsluttes enten et enkelt batteri eller en batteripakke. De følgendeinstruktioner gælder for et enkelt batteri, men de kan også bruges til systemer med en batteripakke.Følg venligst batteriproducentens sikkerhedsanbefalinger.De valgte systemtilslutningskabler skal have en strømtæthed på ≤4A/mm

Ledningsføring og installation skal opfylde kravene i nationale og lokale elektriske forskrifter. Ledningsspecifikationer skal vælges i henhold til den nominelle strøm, generelt 5 A/mm

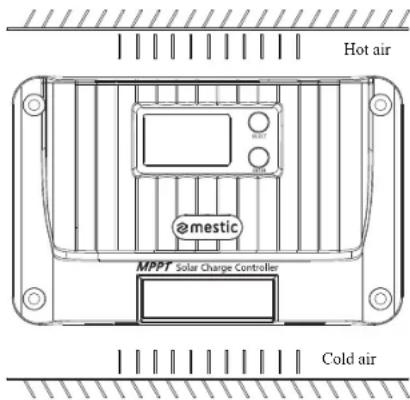

Trin 1: Vælg en installationsplacering Installer ikke controlleren på et sted med direkte sollys, høj temperatur, eller hvor der let kan trænge vand ind, og sørg for, at controlleren er godt ventileret.Trin 2: Fastgør ophængningsskruer Marker monteringspositionen i henhold til controllerens monteringsmål, bor to m o n t e r i n g s h u l l e r af passende størrelse ved de to markeringer, og sæt skruerne fast i de to monteringshuller. Trin 3: Fastgør controlleren Juster controllerens fastgørelseshuller med de to forudmonterede skruer for at hænge controlleren op, og fastgør derefter de to skruer nedenfor. Trin 4: Åbn controllerens frontdæksel, tilslut ledningen, og luk derefter frontdækslet. DKDKModel: MSC-4010 Produktdimension: 155*99*41,7mm Afstand mellem monteringshuller:137*77mm Fast hulposition: φ4,5mm

Beskyttelsesfunktioner 19 20Beskyttelse af enheden mod overtemperatur Når den interne temperatur i controlleren overstiger den indstillede værdi, sænkes opladningseffekten automatisk, eller opladningen stoppes endda, hvilket yderligere bremser stigningen i controllerens interne temperatur.Beskyttelse mod overophedning af batterietBatteriets overtemperaturbeskyttelse kræver en ekstern batteritemperaturføler. Opladningen stoppes, nårbatteritemperaturen registreres som værende for høj, og genoptages automatisk, når batteritemperaturenfalder til 5 °C under den indstillede værdi i 2 sekunder.Beskyttelse mod overspænding i indgangen Når batteripanelets effekt er større end den nominelle effekt, begrænser controlleren opladningseffekten inden for det nominelle effektområde for at forhindre, at for stor strøm beskadiger controlleren, og controlleren går over til strømbegrænset opladning. Beskyttelse mod for høj spænding på PV-indgangssiden Når spændingen på indgangssiden af solcelleanlægget er for høj, vil controlleren automatisk afbryde solcelleindgangen.Beskyttelse mod omvendt tilslutning af PV-indgang Regulatoren bliver ikke beskadiget, hvis solcelleanlæggets polaritet vendes, og den vender tilbage til normal t i l s t a n d , når ledningsfejlen er rettet.Beskyttelse mod omvendt opladning om nattenUndgå at batteriet aflades ved hjælp af solcellebatteri om natten.

System Vedligeholdelse For at bevare controllerens optimale driftsydelse i lang tid anbefales det, at følgende punkter kontrolleres regelmæssigt. Sørg for, at luftstrømmen omkring controlleren ikke er blokeret, og fjern snavs og skidt fra radiatoren. Foretag korrigerende handlinger rettidigt, når der er fundet en fejl. Kontrollér, om der er korrosion, isolationsskader, høj temperatur eller forbrænding/misfarvning ved terminalerne, forvrængning af kabinettet osv. og reparér eller udskift i tide, hvis der er noget. Tjek, om der er blottede eller ødelagte ledninger eller ledninger med dårlig isolering, og reparer eller udskift dem i tide, hvis der er nogen. Tjek, om der er snavs, insekter, der bygger rede, eller korrosion, og rengør i tide, hvis der er noget. Advarsel: Der er risiko for elektrisk stød! Før du udfører ovenstående kontroller eller operationer, skaldu sørge for, at alle strømforsyninger til controlleren er afbrudt! Det er forbudt for ikke-professionelt personale at udføre sådanne operationer. DKDKModel: MSC-4030Produktdimension: 187*133*72mmAfstand mellem monteringshuller:174*100mm Fast hulposition:φ5mm
