BEDIENUNGSANLEITUNG MSC4010 Mestic

Liebe Nutzer: Vielen Dank, dass Sie sich für unsere Produkte entschieden haben! Sicherheitshinweise

Da die anwendbare Spannung des Steuergeräts die Sicherheitsgrenze desmenschlichen Körpers überschreitet, lesen Sie bitte vor der Inbetriebnahme dasHandbuch sorgfältig durch und nehmen Sie das Steuergerät erst nach Abschluss derSicherheitsschulung in Betrieb. Da kein Teil im Inneren des Steuergeräts gewartet oder repariert werden muss,sollten Sie das Steuergerät nicht selbst zerlegen und reparieren. Installieren Sie das Steuergerät in einem Innenraum, um eine Gefährdung derKomponenten zu vermeiden, und halten Sie Wasser vom Steuergerät fern. Da die Kühlrippe während des Betriebs sehr heiß wird, installieren Sie den Reglerbitte an einem gut belüfteten Ort. Es wird empfohlen, eine geeignete Sicherung oder einen Schutzschalter außerhalbdes Steuergeräts anzubringen. Bevor Sie die Verdrahtung des Reglers installieren und anpassen, müssen Sie dieVerdrahtung der Photovoltaikanlage und die Sicherung oder den Schutzschalter in derNähe der Batterieklemmen des Akkus ausschalten.

Prüfen Sie nach der Installation, ob alle Kabel fest angeschlossen sind, um die Gefahr eines Wärmestaus durch lose Verbindungen zu vermeiden.Warnung: Zeigt an, dass dieser Vorgang gefährlich ist und dass vor dem BetriebSicherheitsvorkehrungen getroffen werden müssen.Achtung! Weist auf einen zerstörerischen Vorgang hin.Tipps: Zeigt Vorschläge und Tipps für den Bediener an. DE1. Einführung des Produkts

1.1 Produktübersicht

Der Regler der Shiner-Serie nutzt das branchenführende MPPT-Verfahren zur Nachführung der maximalen Energie für das Solarpanel, d. h. er kann den Punkt maximaler Leistung der Solarbatterie unter allen Bedingungen schnell und genau nachführen und die maximale Energie des Solarpanels in Echtzeit abrufen, wodurch die Energienutzungsrate des Solarsystems erheblich verbessert wird. Es wird häufig als zentrale Steuerungskomponente in netzunabhängigen PV-Systemen eingesetzt, um die Arbeit von Solarmodulen, Batterien und Lasten zu steuern. Außerdem verfügt es über vollständige Software- und Hardware-Fehlererkennungs- und Schutzfunktionen, um Schäden an Produktkomponenten, die durch Installationsfehler und Systemstörungen verursacht werden, weitestgehend zu vermeiden.

Einsatz von MPPT mit einer Nachführeffizienz von bis zu 99,9 %. Unterstützt das gleichzeitige Laden und Entladen mit voller Leistung. Unterstützung mehrerer Batterietypen wie verschlossene Batterie, Gel-Batterie, geflutete Batterie, Lithium-Batterie und Benutzerdefinierte Batterie. Unterstützung Lithium-Batterie und Blei-Säure-Batterie aktiviert. Unterstützt die Einstellung des Ladestroms. Unterstützt die Einstellung der vollen Aufladung. Unterstützt Temperaturkompensation. Unterstützt 17 Lastbetriebsarten. Unterstützt kapazitive Lasten und induktive Lasten. Speichern Sie historische Daten für 200 aufeinanderfolgende Tage. Unterstützung der RS485-Kommunikation des Standard-Modbus-Protokolls mit einstellbarer Baudrate. Unterstützt TTL-Kommunikation des Standard-Modbus-Protokolls mit fester Baudrate. Unterstützt Bluetooth-Kommunikation (optional). Unterstützt CAN-Kommunikation (optional). Vollständige Schutzmechanismen für das Laden und Entladen bei Überspannung, Überstrom, Überlast, Übertemperatur, Kurzschluss usw. Der hochwertige Aluminiumkühler und die Hochtemperatur-Derating-Behandlung gewährleisten einen zuverlässigen und effizienten Betrieb unter verschiedenen Betriebsbedingungen.

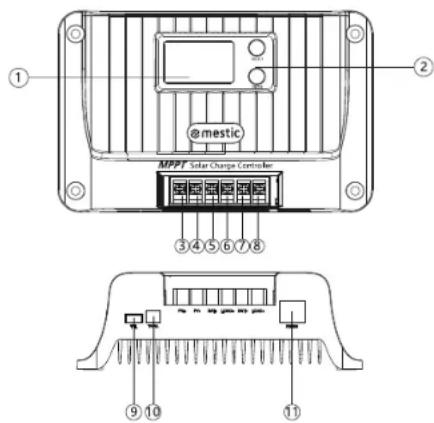

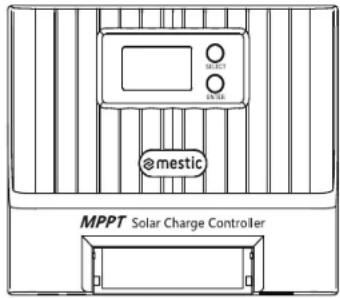

1.3 Erscheinungsbild und Schnittstellenbeschreibung

Positive Schnittstelle der Batterie

Positive Schnittstelle laden

Solarmodul positive Schnittstelle

TTL-Kommunikationsschnittstelle

Negative Schnittstelle des Solarmoduls

Schnittstelle für Temperatursensoren

Minus-Schnittstelle der Batterie

RS485/CAN- Kommunikationsschnittstelle

Negative Schnittstelle laden

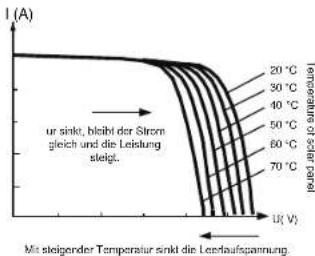

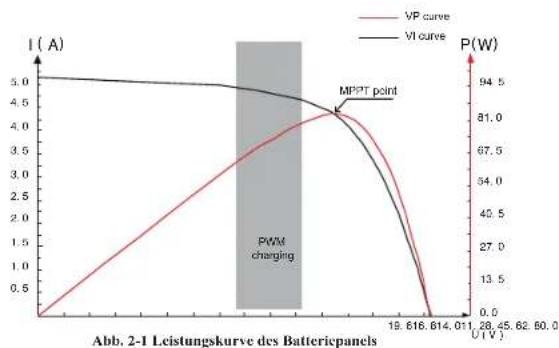

Das Maximum PowerPoint Tracking (MPPT)-System ist eine fortschrittliche Ladetechnologie, die durch die Anpassung des Betriebszustands der elektrischen Module eine höhere Energieausbeute aus den Solarbatterien ermöglicht. Aufgrund der Nichtlinearität der Solarbatterieanordnung gibt es einen Punkt maximaler Leistung auf ihrer Kurve. Die im herkömmlichen Regler verwendete PWM- Ladetechnologie kann die Batterie an diesem Punkt nicht kontinuierlich aufladen und somit nicht die maximale Energie des Solarmoduls nutzen. Stattdessen kann der Solarregler mit MPPT immer den Punkt maximaler Leistung der Anlage verfolgen, um die Batterie mit maximaler Energie zu laden. Bei einem 12-Volt-Solarsystem beispielsweise beträgt die Spitze-Spitze-Spannung (Vpp) der Solarbatterie ca. 17 V, die Batteriespannung jedoch ca. 12 V. Wenn der herkömmliche Laderegler die Batterie auflädt, beträgt die Spannung der Solarbatterie daher ca. 12 V, d. h. die Solarbatterie kann ihre maximale Leistung nicht vollständig entfalten. DEDEPWM charging

Der MPPT-Regler kann dieses Problem überwinden und die Eingangsspannung und den Strom des Solarmoduls in Echtzeit anpassen, um die maximale Eingangsleistung zu erreichen. Außerdem kann er im Vergleich zum herkömmlichen PWM-Regler die maximale Leistung der Solarbatterie nutzen, um einen größeren Ladestrom zu liefern. Im Allgemeinen kann er die Energienutzungsrate um 15%~20% gegenüber dem PWM-Regler verbessern. Abb. 2-1 Leistungskurve des Batteriepanels Der Punkt maximaler Leistung ändert sich häufig aufgrund unterschiedlicher Umgebungstemperaturen und Lichtverhältnisse. Der MPPT-Controller ist in der Lage, die Parameter unter verschiedenen B e d i n g u n g e n in Echtzeit anzupassen, so dass sich der Systemstatus immer in der Nähe des maximalen Betriebspunkts befindet. Der gesamte Prozess läuft völlig automatisch und ohne jegliche Einstellung ab. Mit abnehmenderLichtintensität nimmt auch derStrom ab.ur sinkt, bleibt der Stromgleich und die Leistungsteigt.Und wenn die Lichtintensität abnimmt, sinkt die Leerlaufspannung. Abb. 2-2 Zusammenhang zwischen der Leistungscharakteristik des Batteriepanels und der Mit steigender Temperatur sinkt die Leerlaufspannung. Abb. 2-3 Zusammenhang zwischen der Leistungscharakteristik des Batteriepanels und der Temperatur Modell des ProduktsShiner2410 Shiner2420 Shiner2430StatischeLeistungsaufnahme≤10mAAkku-TypSLD/GEL/FLD/LI/USE/USELI, SLD als StandardSystemspannung12V/24VBetriebsspannungsbereichder Batterie8V-32VNennladestrom10A 20A 30AMaximale Leistung desSolarmoduls130W/12V260W/24V260W/12V520W/24V400W/12V800W/24VMaximale PV-Leerlaufspannung60 V (55 V Schutz, 50 V Erholung)100 V (95 V Schutz, 90 V Erholung)MPPT-Betriebsspannungsbereich(Batteriespannung +2V)~45V(Batteriespannung +2V)~72VMPPT-Tracking-Effizienz>99%Wirkungsgrad derLadungsumwandlung85%-98% (10%-100% der Nennleistung)Nennlaststrom 10A 20A Betriebsart ladenLichtsteuerung, Lichtsteuerung + Zeitsteuerung, manueller Modus (Standard),Debugging-Modus, normalerweise offenEinstellung des Ladestroms Einstellung für volleAufladung Einstellung der konstantenAusgangsspannung Kompensation derLadetemperatur von BleiakkumulatorenBatterie Einstellung derTemperatureinheit Überlast-/Kurzschlussschutz TTL-KommunikationBaudrate: 9.600 bpsRS485-KommunikationRJ45 Schnittstelle, mit Stromausgang 5V/200 mA,DieBaudrate ist standardmäßig 9.600 bps,einstellbar.Bluetooth-KommunikationOptionalCAN-KommunikationRJ45-Schnittstelle, optional (RV-C-Protokoll)Historische DatenSpeichern Sie die letzten 200 Tage der historischen DatenSchutzfunktion PV-Überspannungsschutz, PV-Verknüpfungsschutz, PV- Kurzschlussschutz, Nachtladeschutz,Eingangsleistungsbegrenzungsschutz, Übertemperaturschutz, Lastkurzschlussschutz, Überlastungsschutz, Batterie-Überspannungs- /Überentladungsschutz,Batterie-Verknüpfungsschutz, Batterie-Endkurzschlussschutz.ErdungsartErdung der gemeinsamen negativen ElektrodeBetrieblicherUmgebungstemperaturber eich -35℃~65℃Schutzgrad IP32 KühlbetriebNatürliche WärmeableitungDimension 155*99*41.7mm 181*118*61.7mm 187*133*72mm Gewicht350g 650g 1200g DEDEChargingvoltage Time Equalizing charging voltage MPPT Boost charging voltageFloating charging voltageCharging reconnect voltageConstant voltageFloatingChargingcurrent Time Time Time ChargingvoltageChargingBoost charging voltage MPPT Constant voltage chargingcurrentchargingchargingfusestem pe ratur e sen so r

4.1 Aufladen einer Blei-Säure-Batterie

Wählen Sie Batterietypen wie SLD/FLD/GEL/USE und wählen Sie die entsprechende Systemspannung. Wie in Abb. 4-1 dargestellt, gibt es folgende Ladestufen für Blei-Säure-Batterien: MPPT-Ladung, Konstantspannungsladung (Ausgleichs-/Boost-/Floating-Ladung) und strombegrenzende Ladung. Die Konstantspannungsladung ist in drei Stufen unterteilt: Ausgleichsladung, Boost-Ladung und Floating-Ladung: [MPPT- Ladung] Wenn die Batteriespannung den Zielwert für die Konstantspannung nicht erreicht hat, führt der Regler eine MPPT-Ladung durch. Wenn die Batteriespannung den Wert der konstanten S p a n n u n g erreicht, beendet er automatisch die MPPT-Ladung und wechselt zur Konstantspannungsladung (Ausgleichs-/Boosting-/Erhaltungsladung). (Ausgleichsladung) Regelmäßige Ausgleichsladung ist für einige Batterien gut. Das Ausgleichsladen dient hauptsächlich dazu, die Ladespannung der Batterie höher als die Standard-Zusatzspannung zu machen, außerdem kann es den Batterieelektrolyt verdampfen, um die Batteriespannung auszugleichen und die relevante chemische Reaktion abzuschließen. Ausgleichsladung und Erhöhungsladung werden während einer vollen Ladung nicht wiederholt, um übermäßige Gasentwicklung oder Überhitzung der Batterie zu vermeiden. Anmerkungen:

Da bei der Ausgleichsladung von Blei-Säure-Bodenbatterien explosive Gase entstehen, muss das Batteriefach gut belüftet sein.

Obwohl die Ausgleichsladung die Batteriespannung anhebt, kann sie den Pegel empfindlicher Gleichstromlasten beschädigen. Daher muss sichergestellt werden, dass die zulässige Eingangsspannung aller Lasten im System größer ist als der eingestellte Batteriespannungswert bei der Ausgleichsladung.

Übermäßiges Aufladen und übermäßige Gasentwicklung können die Batterieplatte beschädigen und dazu führen, dass die aktiven Substanzen auf der Batterieplatte abfallen; außerdem kann eine zu hohe Ausgleichsladespannung oder eine zu lange Ausgleichsladedauer die Batterie beschädigen. Bitte stellen Sie die entsprechenden Parameter gemäß den Spezifikationen der im System verwendeten Batterie ein. [Boost-Laden] Die Dauer des Boost-Ladens beträgt 2 Stunden (Standard). Wenn die Dauer den eingestellten Wert erreicht, schaltet das System auf Erhaltungsladung um. [Erhaltungsladung] Die Erhaltungsladung ist die letzte Konstantspannungs-Ladestufe im Ladezyklus einer Blei-Säure- Batterie. Der Regler hält die Ladespannung konstant auf der Erhaltungsladespannung. In dieser Phase wird die Batterie mit einem sehr schwachen Strom geladen, um sicherzustellen, dass die Batterie voll aufgeladen ist. Wenn die Batteriespannung so niedrig ist wie die Wiedereinschaltspannung der Zusatzladung, verlässt das System die Erhaltungsladestufe und beginnt erneut mit dem nächsten Ladezyklus.

4.2 Aufladen des Lithium-Akkus

Wählen Sie einen Batterietyp wie LI/USE LI und wählen Sie die Systemspannung von 12V/24V. Wie in Abb. 4-2 dargestellt, sind die Ladestufen der Lithiumbatterie folgende: MPPT- Laden/Boost-Laden/ strombegrenzendes Laden. [MPPT-Ladung] Wenn die Batteriespannung den Zielwert für die konstante Spannung nicht erreicht, führt der Regler eine MPPT-Ladung durch, um die Batterie mit maximaler Solarenergie aufzuladen, und schaltet bei Erreichen dieses Wertes automatisch auf eine Boost-Ladung um. [In der Boost-Ladestufe der Lithiumbatterie, wenn die Batteriespannung niedriger als d i e Boost- Ladespannung ist, führt das System MPPT-Laden oder strombegrenzendes Laden durch, wenn es erreicht wird, schaltet es auf Boost-Laden um. Abb. 4-1 Ladekurve einer Bleibatterie Abb. 4-2 Ladekurve einer Lithiumbatterie

5. Messung der Batterietemperatur und Kontrolle

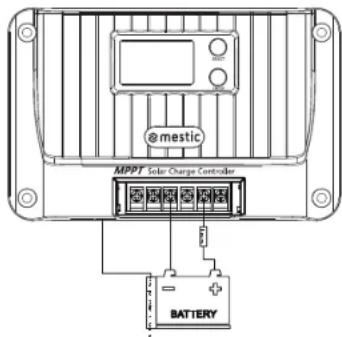

1) Schließen Sie den Temperatursensor an die entsprechende Temperaturschnittstelle an, um den

Hoch- und Tieftemperaturschutz für die Batterie und die Temperaturkompensation für die Ladespannung der Blei-Säure-Batterie zu erreichen (keine Temperaturkompensation für die Lithium- Batterie); wenn der Temperatursensor nicht angeschlossen ist, beträgt die Standardtemperatur 25°C; 2). Für den batteriebezogenen Temperaturschutz-/Wiederherstellungswert siehe die Beschreibung in "12. Systemalarm". Die Verdrahtungsmethode ist in der Abbildung dargestellt: DEDE7. Menü

[Wiederherstellungsstrategie des Lastkurzschlussschutzes]: ① Automatische Wiederherstellung: die Selbstwiederherstellungszeit des ersten Schutzes ist 10s, die zweite ist 15s, die dritte ist 20s, die vierte ist 25s, die fünfte ist 30s, mit mehr als fünf Mal wiederherstellen die Last Ausgang am nächsten Tag; ② Manuelle Wiederherstellung: Drücken und halten Sie die "SELECT"-Taste für 2s auf d e r System-Alarm-Schnittstelle, und die Last wird wiederhergestellt und ausgegeben werden;

[Überlastschutzstrategie]: 10s Schutz für eine Last, die größer als das 1,25-fache der Nennlast ist; 5s Schutz für eine Last, die größer als das 1,5-fache der Nennlast ist; 1s Schutz für eine Last, die größer als das 2-fache der Nennlast ist;

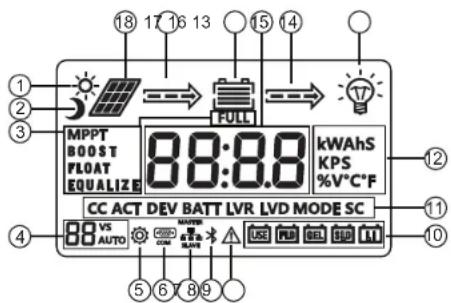

Bitte lesen Sie "8.11-8.13" für lastbezogene Einstellungen. Beschreibung Akku-Typ Funktion Zeichen Symbol der Einheit Symbol laden Entladungszustand Batterie Spannung/Strom Zustand der Aufladung Beschreibung Tagessymbol Nacht-Symbol Aufladephase Systemspannung Einstellung der Parameter Kommunikationssymbol Parallele Kommunikation Bluetooth-Symbol System Alarme Sonnenkollektor

Alternative Anzeige zwischen (Spannung) und (Strom) im Hauptmenü alle 10s.

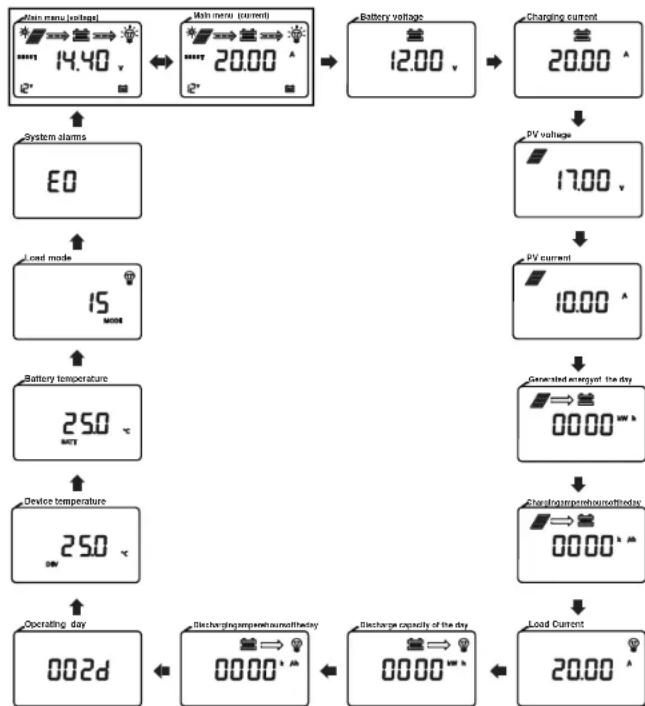

Drücken Sie kurz die [SELECT]-Taste, um durch das Menü zu blättern. Wenn 5 Sekunden lang keine Taste betätigt wird, kehrt das Gerät automatisch zum Hauptmenü zurück.

Drücken Sie 3 Sekunden lang die Taste [ENTER] auf einer beliebigen Schnittstelle, um die Seite mit den Parametereinstellungen aufzurufen. DEDE8. Parameter Einstellung

Batterie-Parameter Akku-Typ Einstellung/Spannung Verschlos sene Bleibatteri e SLD Gel-Blei- Säure- Batterie GEL Überflutetes Blei

Säureb atterie FLD Lithium

Überspannung Abschaltspannung

16.0V 16.0V 16.0V 16.0V Spannung erhöhen +2V Spannung erhöhen +2V Entzerrungsspannun

14.6V -- 14.8V -- 9~17V -- Spannung erhöhen

13.8V 13.8V 13.8V -- 9~17V -- Aufladung verstärken Spannung wieder einschalten

13.2V 13.2V 13.2V 13.2V 9~17V 9~17V Überentladung Wiederherstellungssp annung

12.6V 12.6V 12.6V 12.6V 9~17V 9~17V Unterspannung alarmierende Spannung① 12.0V 12.0V 12.0V 12.0V 9~17V 9~17V Überentladung Spannung① 11.1V 11.1V 11.1V 11.1V 9~17V 9~17V Abschaltspannung bei Überentladung

10.6V 10.6V 10.6V 10.6V 9~17V 9~17V Überentladungsver zögerung 5s 5s 5s 5s 5s 5s Ausgleichsladeinter vall 30 Tage -- 30 Tage -- 30 Tage -- Angleichung der Ladedauer 120 min -- 120 min -- 120 min -- Ladedauer erhöhen 120 min 120 min 120 min -- 120 min -- Temperaturkompen sationsfaktor mV/℃/2V -3 -3 -3 -- -3 -- Anmerkung: ① Die oben genannten Werte sind die Parameter bei 25°C/12V; wenn es sich um ein System mit 24V/36V/48V handelt, sind die Die Spannungspunkte werden automatisch mit 2/3/4 multipliziert.

8.2 Parametereinstellung Liste

Funktion Einstellbereich StandardAkku-Typ SLD/GEL/FLD/LI/VERWENDUNG/VERWENDUNG LI SLD Ausgleich der Ladespannung①9V~17V Nur für USE verfügbarLadespannungerhöhen 9V~17VNur für USE und USE LI verfügbarErhaltungsladespannung 9V~17V Nur für USE verfügbarErhöhung derWiedereinschaltspannung 9V~17VNur für USE und USE LI verfügbarWiederherstellungsspannung beiÜberentladung 9V~17VNur für USE und USE LI verfügbarÜberentladungsspannung①9V~17VNur für USE und USE LI verfügbarSystemspannung 12/24/AUTO AUTOLadestrom 0 Nennstrom (0: keine Aufladung) Nennstrom Einstellung für volle Aufladung 0-10 A, 0: Ausschalten der Funktion 0 0 Einstellung für volle Aufladungon: Konstante Ausgangsspannung ohneLast an d e r BatterieklemmeoF: keine Leistung bei keiner Belastungder BatterieTerminal Lichtsteuerspannung 5-11V 5VVerzögerung der Lichtsteuerung 60-3,600s 60sModus laden 0-17 15Lastkurzschlussschutzon: Kurzschlussschutz bei offener LastoF: Kurzschlussschutz beigeschlossener Last auf Überentladungsverzögerung 1-60s 5sEinheit Temperatur °C: Celsius/°F: Fahrenheit ℃Baudrate der RS485-Kommunikation1200~115200bps 9600bpsAdresse des Geräts 1-247 1Neustart des Systems F01 FunktionstasteZurücksetzen der Daten auf dieWerkseinstellungenF02 FunktionstasteÜbersichtliche historische Daten F03 FunktionstasteAnmerkung: : 24V/36V/48V Batteriesystem, multipliziert automatisch mit 2/3/4 entsprechend dem eingestellten Wert, umden tatsächlichen Kontrollwert zu erhalten. DEDEBoost chargingFloating chargingOver-discharge voltageOver-discharge reconnect voltageCharging reconnect voltageEqualiz i n g c harging11 12

8.3 Typ der Batterie

Für die Einstellung siehe "8.1 und 8.2".

Wenn sich die Systemspannung ändert, blinkt das Symbol für die Systemspannung auf der Hauptseite und fordert den Benutzer auf, das System neu zu starten, um einen effektiven Betrieb zu gewährleisten.

[Keine Aufladung]: 0 einstellen

[Ladestrom begrenzen] Stellen Sie einen beliebigen Wert von 1 bis zum Nennladestrom in Schritten von 1 A ein.

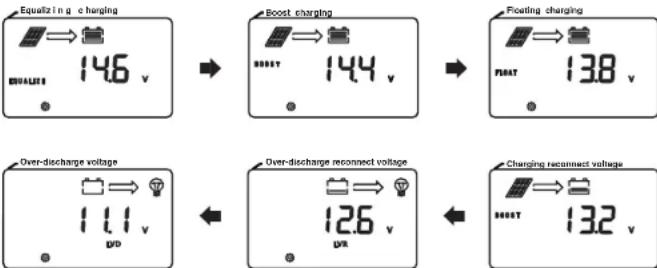

8.4 Ausgleichsladung\Boost-Ladung\Floating-Ladung\Ladungswiedereinschaltspannung

\Überentladungswiedereinschalts pannung\Überentladungsspannung Die Option kann nur eingestellt werden, wenn der Batterietyp "USE" oder "USE LI" ist.

Volle Aufladung Einstellung

[Aus]: 0 einstellen [Ein]: Wählen Sie den entsprechenden Stromwert zwischen 1-10A Vollladezustand: Wenn die Konstantspannungs-Ladedauer der Lithium-Batterie die eingestellte Dauer erreicht oder die Blei-Säure-Batterie nach dem Ausgleichsladen oder dem Boost-Laden im Erhaltungsladen ist und der Ladestrom unter dem eingestellten Stromwert liegt, stoppt das System den Ladevorgang nach 1 Minute und das Symbol "FULL"leuchtet auf dem Bildschirm auf. Ladeerholungszustand: Die Batteriespannung ist niedriger als die Wiederanschlussspannung der Ladestation, das System wird die Ladung wiederherstellen und das "FULL"-Symbol leuchtet auf dem Bildschirm auf.

Konstante Ausgangsspannung der Bleibatterie Ausgang mit konstanter Spannung ohne Batterie Kein Ausgang ohne Batterie

Lichtsteuerung Spannung

[Lichtsteuerung ein]: Die Spannung des Solarmoduls beträgt weniger als 5V*N

[Lichtsteuerung oF]: Die Spannung des Solarmoduls ist größer als 6V*N (N=1/2)

Lichtsteuerung Verzögerung Mindestdauer, die erforderlich ist, um die Bedingung "Lichtsteuerung ein oder aus" zu erfüllen.

Laden Modus DEDE13 14 Nummerdes LCD-Bildschir msModus ladenBeschreibung Lichtsteuerung purWenn die Spannung des Solarmoduls niedriger ist als die EIN-Spannung derLichtsteuerung und die Dauer länger ist als die Verzögerung der Lichtsteuerung,wird die Last eingeschaltet;Wenn die Spannung des Solarmoduls größer ist als die Ausschaltspannung derLichtsteuerung und die Dauer größer ist als die Verzögerung der Lichtsteuerung,wird die Last ausgeschaltet. 1~14 Lichtsteuerung +Zeitsteuerung 1- 14 h Nachdem die Zeitspanne, in der die Spannung des Solarmoduls unter der Spannung der Lichtsteuerung EIN liegt, größer ist als die Verzögerung der Lichtsteuerung, schalten Sie die Last ein. Nachdem die Last für die eingestellteZeit in Betrieb gewesen ist, schalten Sie die Last aus.Nachdem die Dauer, in der die Spannung des Solarmoduls größer ist als dieSpannung der Lichtsteuerung AUS, größer ist als die Verzögerung derLichtsteuerung, schalten Sie die Last (LichtKontrolle vorherrscht).

Manueller Modus(Standard)Kurzes Drücken der [ENTER]-Taste schaltet die Last ein/aus (nicht beiLichtsteuerung) Debugging-ModusWenn die Spannung des Solarmoduls niedriger ist als die EIN-Spannung derLichtsteuerung, schalten Sie die Last sofort ein.Wenn die Spannung des Solarmoduls größer ist als die Spannung derLichtsteuerung AUS, schalten Sie das Gerät aus.die Last sofort NormalerEinschaltmodusDie Last ist immer eingeschaltet (Bei Überspannung, Überentladung der Batterie,Kurzschluss der Last, Überlast, Übertemperatur der Batterie oderUntertemperatur der Batterie wird dieLast schaltet den Ausgang aus)

Lastkurzschlussschutz Schalter Manche induktiven oder kapazitiven Lasten erzeugen beim Einschalten einen hohen Strom, der leicht den Lastkurzschlussschutz auslöst, was dazu führt, dass die Last nicht eingeschaltet werden kann. Diese Funktion kann deaktiviert werden, wenn das System nicht gestartet werden kann (Hinweis: Nach Deaktivierung dieser Funktion ist ein Kurzschluss auf der Lastseite des Reglers verboten!)

Überentladung Verzögerung Nachdem die Batteriespannung niedriger als die Überentladespannung ist, schaltet der Regler die Verzögerungszeit für die Last aus. (Hinweis: Es kann nur der Typ der kundenspezifischen Batterie eingestellt werden)

Temperatur Einheit Die Einheit ist Centigrade "°C" Die Einheit ist Fahrenheit "℉"

RS485-Kommunikation Baudrate Die Baudrate der RS485-Kommunikation kann je nach den tatsächlichen Bedürfnissen angepasst werden.

Ausrüstung Adresse Die Kommunikationsadresse des Geräts kann entsprechend den tatsächlichen Bedürfnissen geändert werden.

System neu starten Einmaliges Drücken von [ENTER], 'F01' blinkt; nochmaliges Drücken von [ENTER], der Controller startet neu.

Zurücksetzen auf die Werkseinstellungen Setzen Sie das Steuergerät gemäß "8.17" auf die Werkseinstellungen zurück.

Historische Daten Bereinigung Löschen Sie die historischen Daten des Controllers gemäß "8.17". DEDE13. System alarms TTL-COM S/N Denition

Leistungsmasse/Signalmasse

9. TTL-Kommunikation

Standard Baudrate: 9.600 bps; Prüfbit: kein; Datenbit: 8 Bit; Stoppbit: 1 Bit

Spezifikation des Kommunikationsstromversorgungsausgangs: (8,5V±1V)/: 100mA

RS485-Kommunikation: Standard Baudrate: 9.600 bps; Paritätsbit: kein; Datenbit: 8 Bit; Stoppbit: 1 Bit Schnittstellentyp: RJ45, Spezifikation des Kommunikationsstromversorgungsausgangs: 5V/200mA

Definition der Reihenfolge der Kommunikationsleitungen der RJ45-Schnittstelle: Hinweis: NC steht für einen leeren Pin, was bedeutet, dass der Pin nicht angeschlossen ist.

11. CAN Kommunikation (optional)

1) CAN-Kommunikation: Unterstützung des RV-C-Protokolls

[Auswahl]: Kurz drücken, um das Menü zu wechseln und die Datenschritte einzustellen; Halten Sie die Schnittstelle "Systemalarm" 2 Sekunden lang gedrückt, um den Fehlercode "Lastkurzschluss-/Überlastschutz" zu löschen. [Enter]: 3 Sekunden lang gedrückt halten, um die Parametereinstellung aufzurufen/zu verlassen; Kurzer Tastendruck: Kurzer Tastendruck zum Ein- und Ausschalten des Ladevorgangs in der Menüführung (manueller Modus); Drücken Sie im Einstellungsmenü kurz auf , um die Parameter zu ändern und zu bestätigen.

VCC: Kommunikationsspannung Versorgungsausgang RX: Controller Datenempfangsseite TX: Controller Datenübertragungsseite System Alarme Bedeutung Beschreibung

Normales System Keine Aktion E1 Überentladung der Batterie Schalten Sie den Lastausgang aus, nachdem die Batteriespannung auf den Wert über -Entladung die Spannung wiederherstellen, die Überentladung abbauen, um die Lastausgang E2 Überspannung der Batterie Stoppen Sie den Ladevorgang, prüfen Sie die Ursache für die hohe Batteriespannung und finden Sie sie heraus. Der Ladevorgang wird automatisch wieder aufgenommen, nachdem die Batteriespannung gesenkt wurde.

Warnung bei Unterspannung der Batterie Batteriespannung unterhalb der Unterspannungswarnschwelle, nur Warnung

Last kurzgeschlossen Lastausgang ausschalten E5 Überstrom der Last Lastausgang abschalten und Verzögerungsschutz um ein Vielfaches des Nennstroms durchführen

Überhitzungsschutz des Gerätes Wenn die Innentemperatur höher als die eingestellte Temperatur ist, wird die konstante Temperaturkontrolle gestartet; der Ladevorgang ist verboten, wenn die Temperatur höher als 75°C ist, und der Ladevorgang wird wieder aufgenommen, wenn die Temperatur niedriger ist als 75°C.

Übertemperaturschutz der Batterie Der Ladevorgang wird unterbrochen, wenn die Akkutemperatur über 65 °C liegt, und automatisch wieder aufgenommen, wenn sie unter 60 °C sinkt. E10 Überspannung im Solarmodul Der Ladevorgang wird gestoppt und dann automatisch wieder aufgenommen, wenn die Spannung des Solarmoduls unter den Sicherheitsgrenzwert fällt. E15 Bleibatterie ist nicht angeschlossen Im Blei-Säure-Batterie-Modus ist die Batterie beschädigt oder nicht angeschlossen. E16 Entladung der Batterie bei hohen Temperaturen Schutz Der Lastausgang wird ausgeschaltet, wenn die Batterietemperatur über 75°C und wieder aufgenommen, wenn sie unter 70°C liegt. E17 Entladung der Batterie bei niedriger Temperatur Schutz Der Lastausgang wird ausgeschaltet, wenn die Batterietemperatur unter -35°C und wieder aufgenommen, wenn sie über -30°C liegt E18 Schutz vor Überladung Der Ladevorgang wird gestoppt und 10 Sekunden nach dem Aufladen der Batterie wieder aufgenommen. die Spannung gesenkt wird E19 Laden der Batterie bei niedriger Temperatur Schutz Der Ladevorgang wird unterbrochen, wenn die Akkutemperatur unter -35°C und wieder aufgenommen, wenn sie über -30°C liegt E30 Aufladen und Entladen durch Systemeinstellung deaktiviert Standardmäßig ausgeschaltet (entsprechende Register werden per Protokoll eingestellt) E31 Überspannungs-, Überstrom- und Rückstromschutz beim Laden usw. Nachdem die anormalen Bedingungen beseitigt wurden, erholt sich d a s Gerät automatisch. DEDESeien Sie beim Einbau der Batterie vorsichtig. Tragen Sie eine Schutzbrille, wenn Sie eine gefluteteBlei-Säure-Batterie einbauen. Wenn Sie mit der Batteriesäure in Berührung gekommen sind, spülenSie sie bitte sofort mit Wasser ab.Halten Sie das Gerät von Metallgegenständen fern, um einen Kurzschluss der Batterie zu vermeiden.Die Batterie kann beim Laden Säuregas entwickeln. Stellen Sie sicher, dass die Umgebung gutbelüftet ist.Die Batterie kann brennbare Gase erzeugen. Halten Sie sich von Funken fern. Vermeiden Sie bei der Installation im Freien direkte Sonneneinstrahlung und das Eindringen von Regen.

Häufige Probleme und Lösungen

15.1 Installation Vorsichtsmaßnahmen

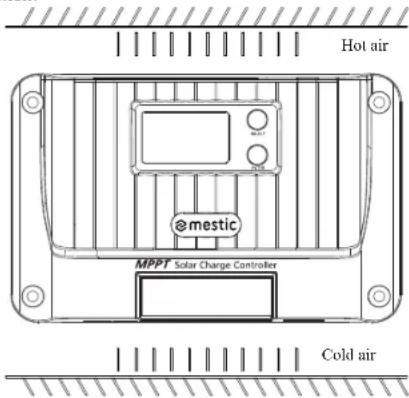

Produkt-Installation Hot air Cold air 17 18Falsch angeschlossene Verbindungspunkte und korrodierte Drähte können große Hitzeverursachen, die Isolierung der Drähte schmelzen, die umgebenden Materialien verbrennen undsogar Feuer verursachen. Daher muss sichergestellt werden, dass alle Steckverbinder festangezogen sind und die Drähte vorzugsweise mit Kabelbindern fixiert werden, um zu verhindern,dass die Drähte bei mobilen Anwendungen mit losen Steckverbindern wackeln. Beim Anschließen des Systems kann die Ausgangsspannung d e r Komponenten die Sicherheitsspannung des menschlichen Körpers überschreiten; verwenden Sie daher isoliertes Werkzeug und halten Sie Ihre Hände trocken. Die Batterieklemmen am Steuergerät können entweder an eine einzelne Batterie oder an einen Batteriesatz angeschlossen werden. Die folgenden Anweisungen beziehen sich auf eine Einzelbatterie, gelten aber auch für Systeme mit einem Batteriesatz.Bitte beachten Sie die Sicherheitsempfehlungen des Batterieherstellers.Die gewählten Systemanschlusskabel müssen eine Stromdichte ≤4A/mm aufweisen. Erden Sie die Erdungsklemme des Controllers.Beim Einsetzen der Batterie ist es verboten, den Anschluss der Batterie umzukehren, da dies zuirreversiblen Schäden führen kann.

15.2 Installation Schritte

Verdrahtung und Installation müssen den Anforderungen der nationalen und örtlichen Elektrovorschriften entsprechen. Die Spezifikationen für die Verdrahtung sind entsprechend demNennstrom zu wählen, im Allgemeinen 5 A/mm

Schritt 1: Wählen Sie einen Installationsort Installieren Sie das Steuergerät nicht an einem Ort mit direkter Sonneneinstrahlung, hoher Temperatur oder an einem Ort, an dem leicht Wasser eindringen kann, und stellen Sie sicher, dass das Steuergerät gut belüftet ist.Schritt 2: Aufhängeschrauben befestigen Markieren Sie die Einbauposition entsprechend den Einbaumaßen des Steuergeräts, bohren Sie an den beiden Markierungen zwei Befestigungslöcher von geeigneter Größe und befestigen Sie die Schrauben an den beiden Befestigungslöchern.Schritt 3: Befestigen des Controllers Richten Sie die Befestigungslöcher des Controllers mit den beiden vormontierten Schrauben aus, um den Controller aufzuhängen, und befestigen Sie dann die beiden Schrauben darunter. Schritt 4: Öffnen Sie die Frontabdeckung des Steuergeräts, verkabeln Sie es und schließen Sie die Frontabdeckung wieder.Phänomen FehlersucheLCD-Bildschirm leuchtet nichtPrüfen Sie, ob die Batterie und das Solarpanel richtig angeschlossen sind und ob das LCD-Anschlusskabel eine schlechte Verbindung hat.Im Solarmodul ist Spannung vorhanden, auf Die Batterie wird am Ende der Blei-Säure-Batterie nichtder Batterieseite wird keine Spannungausgegeben, und der Code E1/E15 wirdangezeigt. erkannt, es wird keine Spannung von beiden Enden der Batterie ausgegeben. Schließen Sie die Batterie an, um zum Normalzustand zurückzukehren, oder schalten Sie den Schalter zur Aktivierung der Bleibatterie ein.12V/24V/36V/48V Normalspannungsbatterieangeschlossen ist, erscheint dasBatteriesymbol auf dem LCD-Bildschirmblinkt langsam, und der Code E1 wirdangezeigtPrüfen Sie die Spannung des Batteriesystems, oderstellen Sie es so ein, dass es den Controller automatischerkennt und neu startet.Symbol für die Systemspannung12V/24V/36V/48Vauf dem Bildschirm blinktÄnderung der Systemspannung, wobei der Benutzeraufgefordert wird, das System neu zu starten, damit dieÄnderung wirksam wirdDer Controller kann nicht ladenÜberprüfen Sie, ob die Verdrahtung falsch ist, ob dieSpannung des Solarmoduls den Nennwert übersteigt, obdie Batterie eine Überspannung aufweist, ob auf dem LCD-Bildschirm ein Fehlercode für interne Übertemperatur, externe Übertemperatur, niedrigeTemperatur der externen Lithiumbatterie oder einoffener Stromkreis der Bleibatterie angezeigt wird, undob das DisplayE7/E10, usw.Die Ladeleistung erreicht nicht denNennwertFühren Sie die Strombegrenzung und diethermostatische Steuerung des Systems durch;Prüfen Sie, ob das System den Ladestromzurückgesetzt hat.Andere Probleme oder schwer zu lösendeAusnahmen Versuchen Sie, die Steuerung neu zu starten (F01) oder zurückzusetzen (F02), und setzen Sie die relevanten Parameter gemäß den Systemkonfigurationen erneutzurück. Vorsichtig sein Einige Lasten lassen sich nicht startenVersuchen Sie, die Lastkurzschlussfunktion zuaktivieren, nachdem Sie die korrekte Verdrahtungüberprüft habenDas Display zeigt "voll" an, und derLadevorgang wird beendet.Der Ladevorgang stoppt, wenn die Bedingungen für den Abschaltstrom erfüllt sind. Wenn die Spannung unter der Wiedereinschaltspannung für das Boosten liegt, wird der Ladevorgang automatisch wieder aufgenommen.Es gibt einen Systemalarmcode Siehe "12. Systemalarme" für weitere InformationenDEDEModel: MSC-4010 Produktabmessungen: 155*99*41.7mm Abstand der Befestigungslöcher: 137*77mm Feste Lochposition: φ4.5mm 18.Überhitzungsschutz des Gerätes

Model: MSC-4020 Produktabmessungen: 181*118*61.7mm Abstand der Befestigungslöcher: 161*96mm Feste

Schutzfunktionen Überhitzungsschutz des Gerätes Wenn die Innentemperatur des Reglers den eingestellten Wert überschreitet, wird die Ladeleistung automatisch gesenkt oder der Ladevorgang sogar gestoppt, wodurch der Anstieg der Innentemperatur desReglers weiter verlangsamt wird.Übertemperaturschutz der Batterie Für den Übertemperaturschutz der Batterie ist ein externer Batterietemperatursensor erforderlich. Der Ladevorgang wird unterbrochen, wenn eine zu hohe Akkutemperatur festgestellt wird, und automatischwieder aufgenommen, wenn die Akkutemperatur für 2 Sekunden auf 5°C unter den eingestellten Wertfällt.Überlastungsschutz am Eingang Wenn die Leistung des Batteriepanels größer als die Nennleistung ist, begrenzt der Regler die Ladeleistung innerhalb des Nennleistungsbereichs, um zu verhindern, dass der Regler durch zu hohenStrom beschädigt wird, und der Regler schaltet auf strombegrenztes Laden um.Schutz vor zu hoher Spannung auf der PV-EingangsseiteWenn die Spannung an der Eingangsseite des PV-Generators zu hoch ist, schaltet der Regler die PV-Einspeisung automatisch ab.Verpolungsschutz des PV-Eingangs Das Steuergerät wird nicht beschädigt, wenn die Polarität des PV-Generators vertauscht wird, und kehrt in den Normalzustand zurück, nachdem der Verdrahtungsfehler behoben wurde.Schutz vor Rückwärtsladung bei NachtVerhindern Sie, dass sich die Batterie nachts durch die Solarbatterie entlädt.

System Wartung Um die optimale Betriebsleistung des Controllers lange zu erhalten, empfiehlt es sich, die folgenden Punkteregelmäßig zu überprüfen. Vergewissern Sie sich, dass der Luftstrom um das Steuergerät nicht blockiert ist, und entfernen Sie Schmutz und Ablagerungen vom Kühler.Rechtzeitige Ergreifung von Abhilfemaßnahmen, nachdem ein Fehler festgestellt wurde. Prüfen Sie, ob Korrosion, Schäden an der Isolierung, hohe Temperaturen oder Verbrennungen/Verfärbungen an den Anschlüssen, Verformungen des Gehäuses usw. vorliegen, und reparieren oder ersetzen Sie sie gegebenenfalls rechtzeitig. Prüfen Sie, ob ein freiliegendes oder gebrochenes Kabel oder ein Kabel mit schlechter Isolierung vorhanden ist, und reparieren oder ersetzen Sie es gegebenenfalls rechtzeitig.Prüfen Sie, ob Schmutz, nistende Insekten oder Korrosion vorhanden sind, und reinigen Sie siegegebenenfalls rechtzeitig.Warnung! Es besteht die Gefahr eines Stromschlags! Vergewissern Sie sich vor der Durchführung deroben genannten Überprüfungen oder Arbeiten, dass alle Stromversorgungen für das Steuergerätunterbrochen sind!Laien ist es untersagt, diese Arbeiten durchzuführen. DEDEModel: MSC-4030Produktabmessungen:187*133*72mm Abstand der Befestigungslöcher: 174*100mmFeste Lochposition: φ5mm

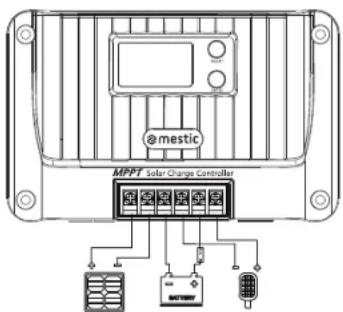

19. System-Schaltplan

19.1 System-Schaltplan

9. TTL-kommunikation

9. TTL-kommunikation

Hiermit erklärt Euro Zubehör, dass das Gerät MSC-4010/4020/4030 den grundlegenden Anforderungen und anderen relevanten Vorschriften entspricht, die in der EU-Richtlinie über elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EU) aufgeführt sind. Eine vollständige Konformitätserklärung kann bei der auf der Rückseite angegebenen Adresse angefordert werden.
