Produkttype	7-tommers TFT-LCD-skærm med 4-kanals bakkamera-system
Skærmdiagonal	7 tommer (17,78 cm)
Opløsning	1024 (B) × 600 (H) pixel
Lysstyrke	650 cd/m²
Kontrastforhold	800:1
Betragtningsvinkel	85° / 85° / 85° / 85° (venstre/højre/op/ned)
Videoformat	MP4
Lyd	4 lydindgange, højttaler 0,5 W / 50 Ω
Strømforsyning	DC 12-24 V, < 6 W
Driftstemperatur	-20 °C til +70 °C
Opbevaringstemperatur	-30 °C til +80 °C
Kamerasensor	1/2,9 CMOS
Kameraopløsning	1280 × 960 / 720P
Nattesyn	5-10 m
Beskyttelsesklasse kamera	IP69K
Kamera-betragtningsvinkel	H: 105°, V: 54°, D: 111°
Hukommelse	TF-kort op til 128 GB
Funktioner	Touchscreen, fjernbetjening, 4-kanals optagelse, split-screen (2/4), auto-scan, bakkeforsinkelse (0-60 s), automatisk tilkobling
Rengøring	Mildt rengøringsmiddel, fugtig klud; ingen opløsningsmidler
Sikkerhedsanvisninger	Må ikke åbnes, højspænding; ikke vandtæt; kun fagreparation

Ofte stillede spørgsmål - MC-400 Mestic

Hvordan tænder jeg skærmen?

Tryk på POWER-knappen på fjernbetjeningen eller stryg opad på touchskærmen for at tænde skærmen. Starten sker inden for 3 sekunder.

Hvordan tilslutter jeg kameraerne?

Forbind de farvekodede triggerledninger: Gul til CAM1, Hvid til CAM2, Grøn til CAM3, Blå til CAM4. Det røde kabel til DC+12-24V, sort kabel til GND.

Hvordan justerer jeg baklinjen?

Gå til hovedmenuen og klik på Parkeringslinje-ikonet. Vælg ON for at aktivere linjen, og juster positionen via tandhjulsikonet.

Hvorfor har jeg intet billede?

Kontroller strømforsyningen, og om alle kabler er korrekt tilsluttet. Sørg for, at kameraet ikke er dækket af beskyttelsesfolie eller støv. Udfør om nødvendigt en nulstilling i systemmenuen.

Hvordan bruger jeg fjernbetjeningen?

Rigt fjernbetjeningen mod skærmens infrarøde vindue. Tryk fast på knapperne og vent 2 sekunder. MENU åbner menuen, SEL skifter kanal, MUTE slår lyden fra.

Kan jeg starte optagelsen?

Ja, klik på kameraikonet i hovedmenuen for at starte eller sætte optagelsen på pause. Optagelsestiden (1, 3 eller 5 minutter) kan indstilles i menuen Optagelsesindstillinger.

Hvad gør jeg ved et nedbrud?

Kald Systemmenuen frem og vælg Reset (nulstilling til fabriksindstillinger). Derved nulstilles alle indstillinger og enheden genstartes.

Hvordan rengør jeg skærmen korrekt?

Træk alle kabler ud før rengøring. Brug et mildt husholdningsrengøringsmiddel og en fugtig, blød klud. Ingen opløsningsmidler som fortynder eller benzen.

Er skærmen vandtæt?

Nej, skærmen er ikke vandtæt. Undgå fugt, regn eller stænk. Kameraerne har beskyttelsesklassen IP69K.

Hvilket SD-kort understøttes?

Der understøttes et TF-kort (MicroSD) med en kapacitet på op til 128 GB. Kortet kan sikres via SD-kortlåsen.

BRUGSANVISNING MC-400 Mestic

1. Udsæt ikke skærmen for overdreven varme eller kulde. Opbevaringstemperaturen for denne enhed er -30 \~+80°C, og driftstemperaturen er -10 \~+65°C. Luftfugtigheden er Rh90%.
2. Brug aldrig denne enhed i nærheden af et badekar, en håndvask, et køkken, en fugtig kælder, en swimmingpool eller lignende.
3. Brug aldrig denne enhed i miljøer med meget fugt, støv eller røg.
4. Undgå at tabe eller slå denne enhed.
5. undgå at bruge denne enhed i lukkede rum, områder med kraftige vibrationer eller udsat for voldsomme stød.
6. Du må aldrig punktere, ridse eller bruge slibende rengøringsmidler på denne enhed.
7. Placer ikke kabler, hvor de kan komme i klemme eller blive trådt på.
8. Lad der være mindst 2" mellemrum mellem skærmen og vægge, skabe eller andre genstande, så der er tilstrækkelig luftcirkulation omkring enheden.
9. Skærmen er ikke designet til at være vandtæt.

Forholdsregler, Forholdsregler ved brug

1. Enheden kan drives af et 12- eller 24-volts bilbatteri eller bilens elektriske system.
2. Sørg for, at alle kabler er tilsluttet korrekt, og overhold den korrekte polaritet. Forkerte forbindelser kan beskadige skærmen. Frakobl strømkablerne, når de ikke er i brug.

Advarsel!

Der er højspænding i skærmen. Abningen af kabinettet bør foretages af fagfolk. Se ikke videoen, mens du kører, medmindre du overvåger bakkameraets display.

Særlig opmærksomhed!

Lejlighedsvis kan LCD-skærmen vise nogle lyse eller mørke pletter. Dette er et meget almindeligt fænomen i aktiv matrix-skærmteknologi og er ikke nødvendigvis tegn på en defekt eller fejlfunktion. Forsøg aldrig selv at reparere denne enhed. Hvis der opstår et problem, skal du straks slukke for skærmen og kontakte vores firma eller en autoriseret forhandler. Skærmen er et komplekst stykke udstyr. Enhver adskillelse eller ændring kan forårsage skade og gøre garantien ugyldig.

Vedligeholdelse

1. Frakobl alle kabler fra skærmen før rengøring.
2. Brug et mildt husholdningsrengøringsmiddel, og tør enheden af med en fugtig, blød klud. Brug aldrig stærke opløsningsmidler som f.eks. fortynder eller benzin, da de kan beskadige enhedens finish.

Dette symbol er beregnet til at advare brugeren om tilstedeværelsen af uisoleret "farlig spænding" i produktets kabinet, som kan være tilstrækkelig stor til at udgøre en risiko for elektrisk stød for personer.

Dette symbol er beregnet til at gøre brugeren opmærksom på, at der findes vigtige drifts- og vedligeholdelsesinstruktioner (service) i den litteratur, der følger med apparatet.

Dette symbol er beregnet til at gøre brugeren opmærksom på behovet for at bortskaffe elektrisk og elektronisk udstyr.

FORSIGTIG

Bemærk, at ændringer eller modifikationer, der ikke udtrykkeligt er godkendt i denne manual, kan gøre garantien ugyldig og kræve dyre reparationer.

Denne enhed overholder del 15 i FCC-reglerne. Driften er underlagt følgende to betingelser:

1. Denne enhed må ikke forårsage skadelig interferens.

2. Denne enhed skal acceptere enhver modtaget interferens, herunder interferens, der kan forårsage underdimensioneret drift.

Produktfunktioner

1. High-definition 7-tommers TFT LCD-skærm, understøtter automatisk parring, har vidvinkel betragtningsvinkel og skærm med høj opløsning, understøtter 4-kanals samtidig videooptagelse og videoafspilning.
2. Understøtter 4-kanals samtidig videooptagelse og videoafspilning.
3. Der er mulighed for visning på fire skærme, visning på to skærme, autoscanning og visning på én skærm.
4. Med touchscreen kan alle operationer udføres ved berøring.
5. Med infrarød fjernbetjening kan alle operationer udføres med fjernbetjening.
6. Nationalt menusprog kan vælges
7. Understøtter lydinput fra fire kameraer samtidigt (ekstraudstyr).
8. Hver trigger-kontrollinje skifter automatisk, när den udløses.
9. I standbytilstand starter udløseren automatisk og skifter til det tilsvarende kamerabillede eller segmenteringstilstand.
10. Med SD-kortlås kan du läse SD-kortet for at forhindre tab af SD-kortet, TF-kortets lagerkapacitet er 128G.
11. Strømforsyningsområdet er DC12\~24V, og strømforsyningen har en kortslutningsbeskyttelsesfunktion.
12. Beslagets vinkel kan justeres.

Tekniske specifikationer

Overvåge

7"/16:9-skærm med digitalt panel

Opløsning: 2.1024(B) * R.G.B * 600(H)

Lysstyrke: 650 cd/ .m²

Kontrast: 800:1

Synligt område: 154.21(H) × 85.92(V)

Betragtningsvinkel: Venstre/højre/op/ned

85°/85°/85°/85°/85°

Justering af billedet: Lysstyrke, farve, kontrast

Videoformat: MP4

Lyd- og videokanaler 4 lyd-/videoindgange

Reverseringsfunktion: 4-vejs reversering (funktion til

indstilling af lineal)

Forsinkelse bagud: 0\~60S

Strømforsyning: 12V-24V, DC/<6W

Højttaler: 0,5W/50Ω

Udsendt frekvens: 17 dBm

Driftstemperatur: -20°C til +70°C

Vandtæt klassificering: IP 69K

Videoformat: MP4

Betragtningsvinkel: H: 105° V: 54° D: 111°

Strømspænding: DC:12V\~24V

Strømforbrug: Dag: 145±5mA Nat:230±5mA

Arbejdsmiljøtemperatur: -20°C + 70°C

luftfugtighed op til 95 % Opbevaringstemperatur: -

30°C + 80°C , luftfugtighed op til 95 % Mikrofon √

Særlig meddelelse!

Alle specifikationer kan ændres uden varsel.

Betjening med fjernbetjening

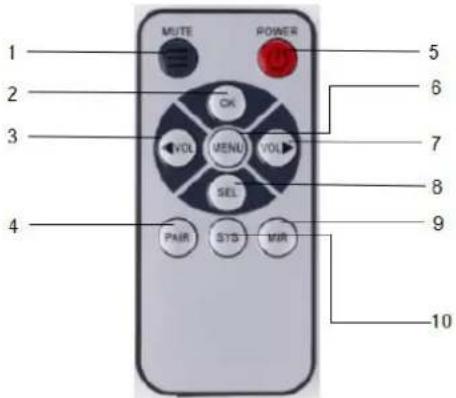

1. MUTE-tast: skru op for lydstyrken og slå lyden fra
2. OK-knap: bekræftelsesknap
3. ←VOL-knap: reducerer lydstyrken og vender tilbage til forrige menupunkt
4. PAIR-tast: ingen effekt
5. POWER-knap: Tænd/sluk-tast, der bruges til at styre tænd/sluk og standby af skærmen.
6. MENU-tast: gå ind i menuen og returnere
7. →VOL-tast: Lydstyrke op og næste menupunkt
8. SEL-tast: Skift kanal-tast
9. MIR-tast: ingen effekt
10. SYS-tast: ingen effekt

Udskiftning af fjernbetjeningens batterier

1. Ret fjernbetjeningen mod det infrarøde vindue på skærmen for at betjene den.

2. Skil aldrig fjernbetjeningen ad, tab den eller gør den våd.

3. Tryk hårdt på kontrolknapperne. Lad der gå 2 sekunder, før billedet skifter.

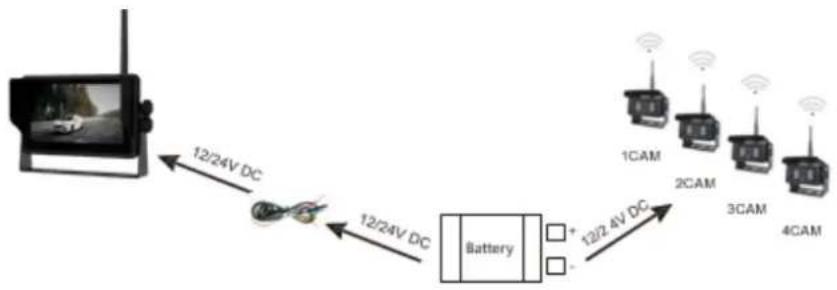

Installation

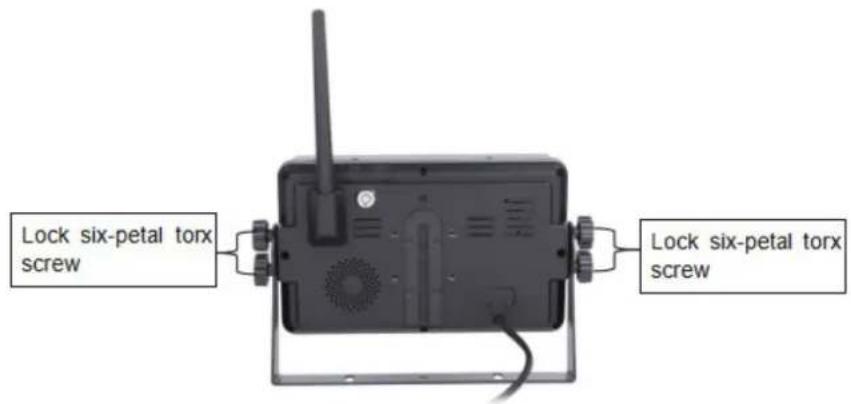

Monteringsbeslag

Når silikonestøttepuden er sat på, skal du låse den sekskantede Torx-skrue på plads.

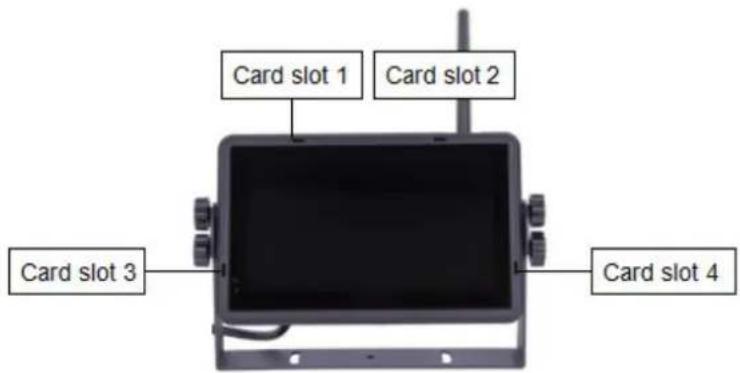

Montering af solafskærmning

Placer solskærmsdækslet på panelet, juster det med de 4 kortpladser, og tryk det på plads, og lås derefter skruerne i kortplads 1 og 2.

Grundlæggende betjening

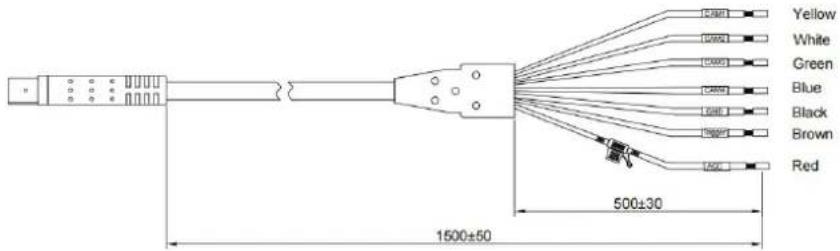

Gul: Den gule linje er triggerlinjen, der er forbundet til CAM1 Hvid: Den hvide linje er triggerlinjen, der er forbundet til CAM2 Grøn: Den grønne linje er triggerlinjen, der er forbundet til CAM3. Blå: Den blå linje er triggerlinjen, der er forbundet til CAM4 Sort: Den sorte ledning er forbundet til strømforsyningen GND Brun: Den brune linje er udløserens splitgrænseflade Rød: Den røde ledning er forbundet til DC+12\~24V

Valgmuligheder i menuen Opstartsskærm

1. Tænd for strømmen: Start inden for 3 sekunder efter tænding.
2. Standby: Stryg ned for at gå i standbytilstand, stryg op for at tænde.

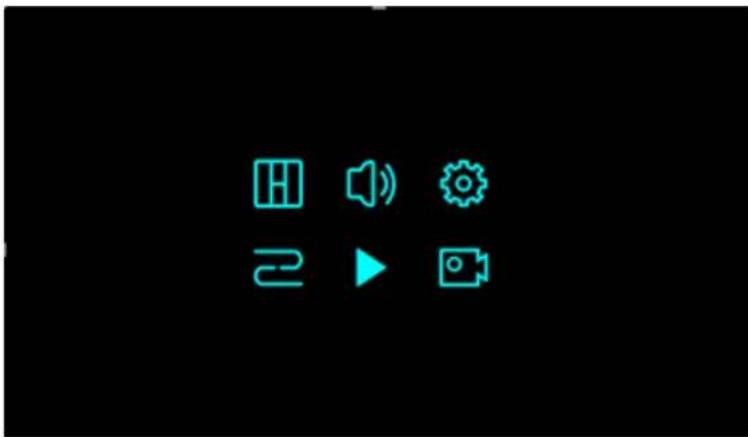

Hovedmenu

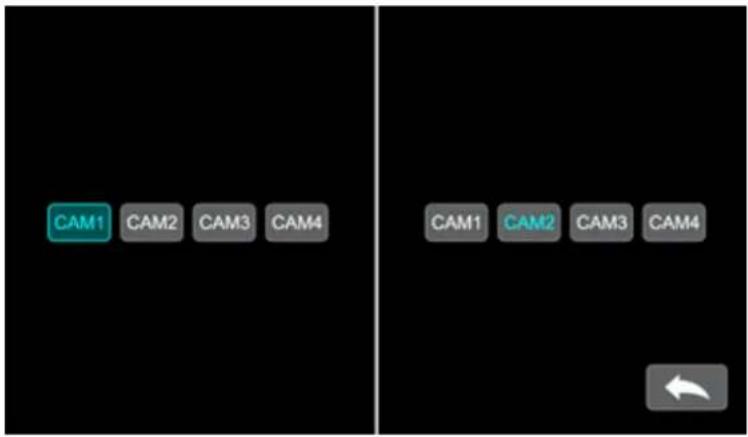

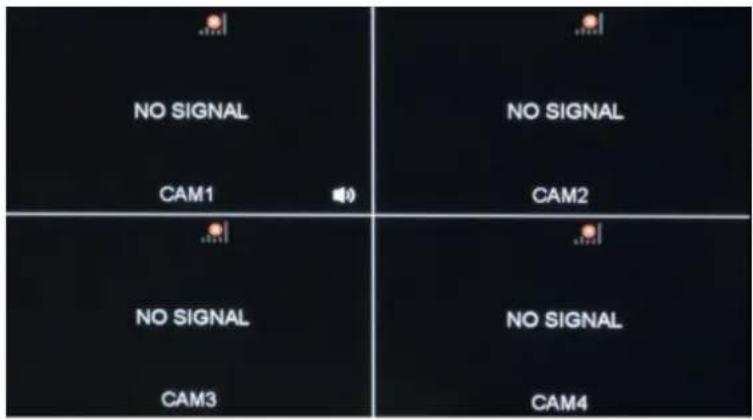

1. Skift kanal: Klik på det første ikon og vælg at skifte mellem CAM1-CAM4, todeling, firedeling, cykluskanaltilstand.

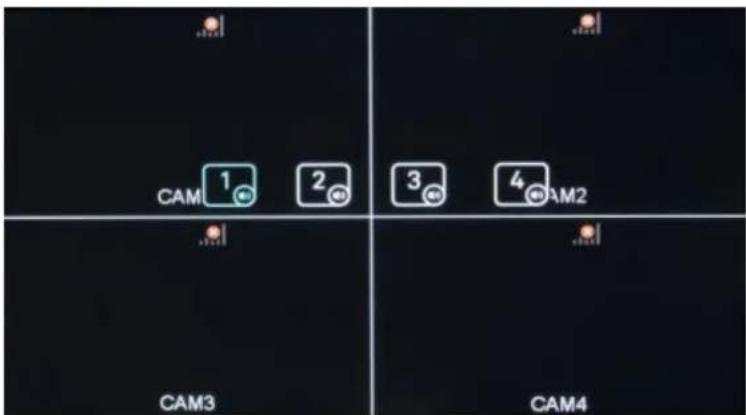

2. Lydstyrke for delt kanal: Klik på lydikonet for at indstille en enkelt kanal med lyd i den delte kanal, standardværdi: kanal 1 med lyd.

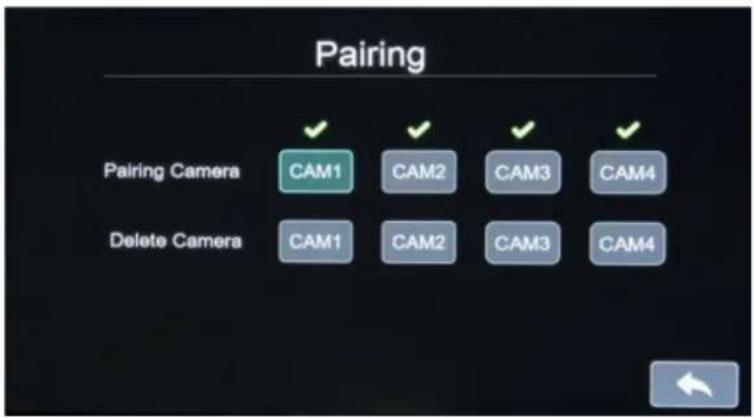

Parring

1. Automatisk parring: Klik på det 4. ikon for at gå ind i automatisk parringstilstand, tryk på √ for at angive vellykket parring.

Bemærk: Parring kan kun lykkes, hvis der klikkes på Par inden for 7 sekunder efter, at TX-kameraet er tændt.

Tilbage til hovedmenuen

1. Afspilning af video: Klik på afspilningsikonet for at vælge 4-delt eller enkeltkanalsafspilning.
2. Pause\Start optagelse: Klik på kameraikonet for at starte/pause optagelsen.

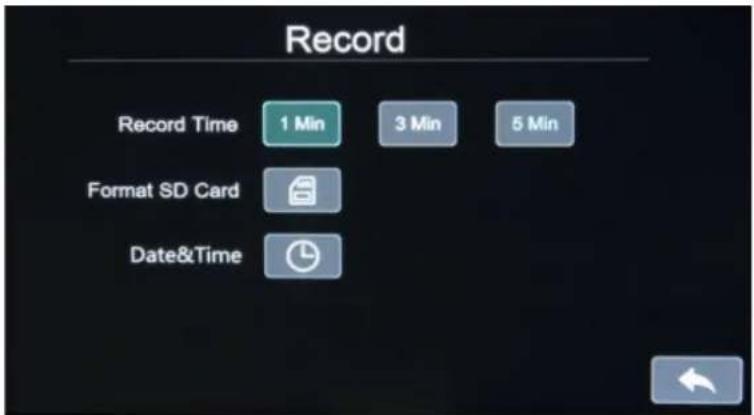

Indstillinger for optagelse

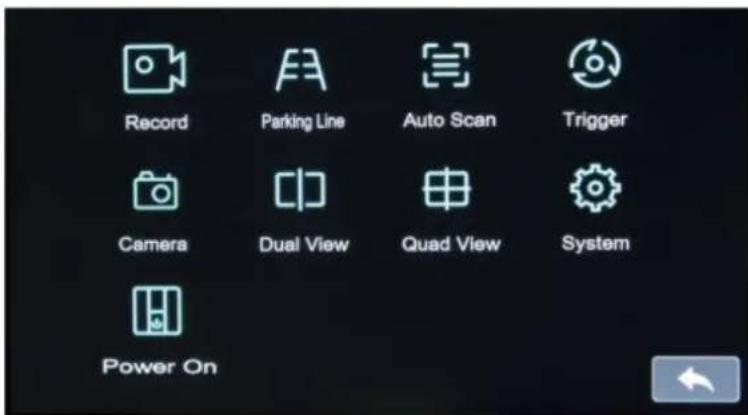

1. Klik på tandhjulsikonet i hovedmenuen for at få adgang til undermenuerne for optageindstillinger, justering af baglæns linje, indstillinger for automatisk scanning osv.
2. Indstillinger for optagelse: Klik på Enter

1. Optagelsestid: 1Min, 3Min, 5Min kan indstilles, standardværdien: 3Min Formater SD-kort: Klik for at formatere SD-kortet.
2. Dato og tid: Klik for at indstille tid og dato

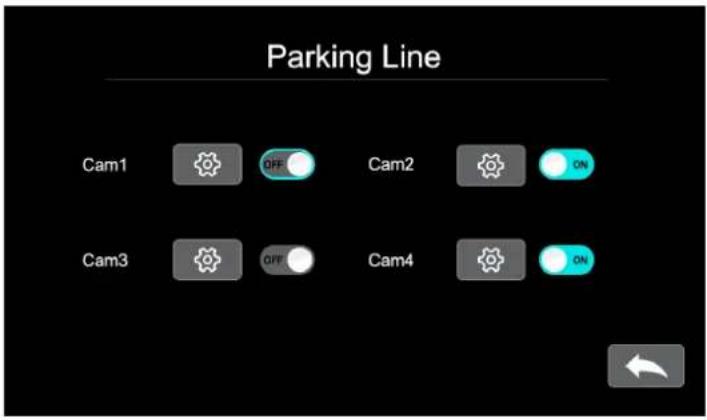

Parkeringslinje

1. Parkeringslinje: Klik på ikonet for parkeringslinje for at åbne indstillingen for baklinje.

2. ON: Omvendt linje tændt OFF: Omvendt linje slukket Standard: ON Klik på tandhjulsikonet for at indstille reverseringslinjens position.

3. Udløser: Klik på udløserikonet for at gå ind i udløserlinjeindstillingen, med 4 enkeltkanaltriggere og 1 split screen-trigger.

4. Forsinkelse af udløserens returtid: CAM1-CAM4, udløserens returtid for delt kanal kan indstilles uafhængigt, standardværdi: 2 sekunder, maks. 60 sekunder
5. Prioritet udløser prioritet: Indstil f.eks. standardværdien til 2, 3, 4, 1, 5, derefter CAM4>CAM1>CAM2>CAM3>Segment
6. SETUP-skærmen: Det kan indstilles, om den 5. kanals triggervisning er opdelt i to eller fire segmenter, standardværdien er fire segmenter.

Kameraets parametre

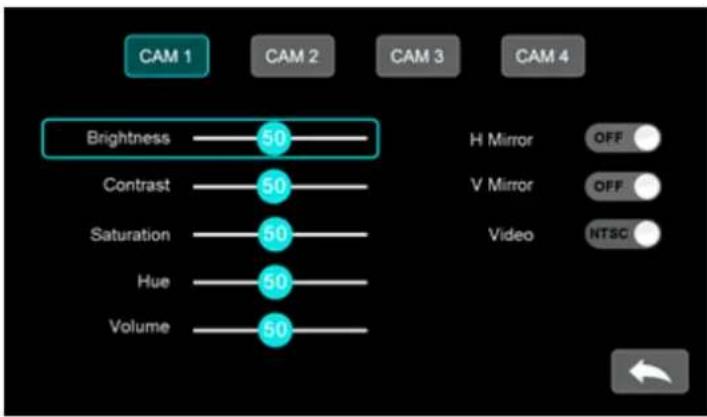

1. Kameraparametre: Klik på kameraikonet for at åbne indstillingerne for kameraparametre.
2. Lysstyrke, kontrast, mætning, farvetone og lydstyrke for CM1-CAM4 kan indstilles uafhængigt og kan konfigureres mellem 0-99, standardværdien er 50.
3. CM1-CAM4 kan indstilles uafhængigt af vandret spejl H Mirror og lodret spejl V Mirror, det vandrette spejl er som standard OFF: OFF, det lodrette spejl: OFF

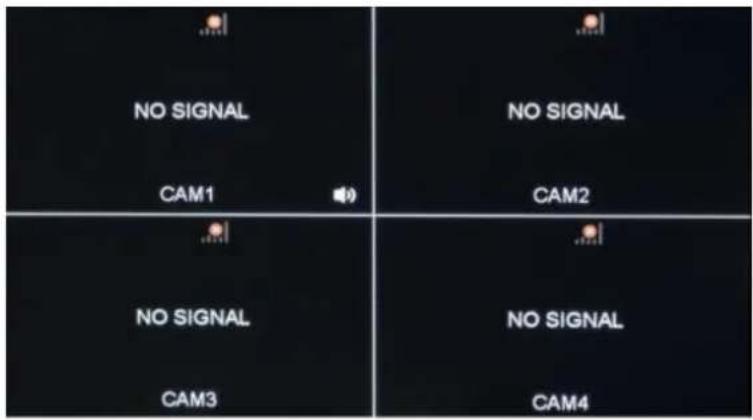

Dual View / Quad View

1. Dobbelt visning: Klik på ikonet Dual View for at åbne indstillingen for dobbelt delt skærm, du kan indstille to kanaler i CM1-CAM4 til dobbelt delt skærmvisning.

2. Firdobbelt visning: Klik på ikonet Quad View for at åbne indstillingen for firedelte skærme, du kan indstille alle fire kanaler i CM1-CAM4 til firedelt skærmvisning.

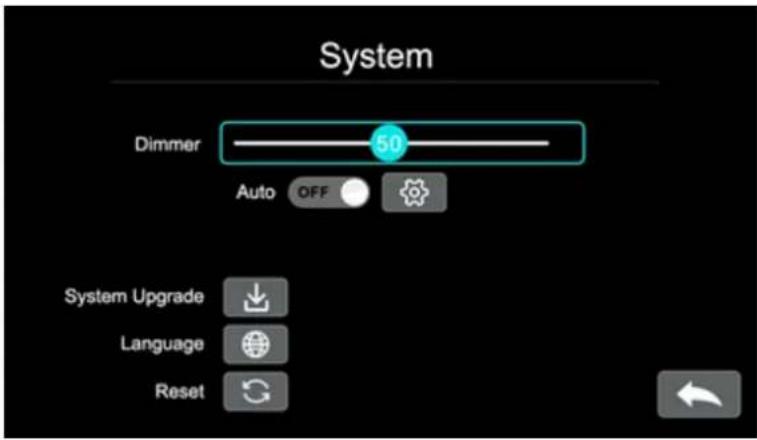

System

1. Klik på ikonet System for at gå ind i systemindstillingerne.

2. Dæmpet baggrundslys: Klik for at justere lysstyrken på skærmens baggrundsbelysning, standard: 99.

3. Automatisk baggrundsbelysning: Standard: OFF, klik efter at have tændt tandhjulsikonet for at justere lysstyrken på den automatiske baggrundsbelysning.

4. Systemopgradering: Klik på download-ikonet for at opgradere systemet.

5. Sprog: Der kan vælges forskellige sprog (standard: engelsk).

6. Nulstil : Fabriksnulstilling.

Fejlfinding

De symptomer, der beskrives nedenfor, er ikke nødvendigvis tegn på en fejl i displayet. Tjek venligst følgende punkter, før du anmoder om service.

Symptom	Mulige årsager/løsning
Tænder ikke	Kontrollér, om køretøjet er i tændt tilstand, og om strømtilslutningsledningen er tændt normalt.
Billedet er sløret og uklart	Tjek, om linsefilmen er revet af, og om linsen og det indvendige glas er støvet.
Ingen lyd	Tjek, om lydstyrken er slået fra eller indstillet for lavt.
Mørkt billede	Kontroller, at lysstyrke og kontrast er indstillet korrekt.
Unormale fænomener som f.eks. nedbrud	Gå ind i menuen for systemindstillinger for at gendanne fabriksindstillingerne.
