Producttype	MPPT zonnelaadregelaar
Merk	Mestic
Model	MSC-4020
Systeemspanning	12V / 24V (automatische detectie)
Nominale laadstroom	20 A
Maximaal zonnepaneelvermogen	250 W (12V) / 520 W (24V)
Maximale PV-spanning open klem	100 V (bescherming bij 95 V, herstel bij 90 V)
MPPT-spanningsbereik	(batterijspanning + 2 V) tot 72 V
MPPT-volgefficiëntie	> 99 %
Laadomzettingsefficiëntie	85 % - 98 %
Ondersteunde batterijtypes	Verzegeld lood (SLD), gel (GEL), nat (FLD), lithium (LI), aangepast (USE, USE LI)
Communicatie	TTL (9600 bps), RS485 (RJ45, instelbare snelheid), Bluetooth en CAN optioneel
Scherm	LCD met weergave van parameters en alarmcodes
Afmetingen (L x B x H)	181 x 118 x 61,7 mm
Gewicht	650 g
Beschermingsklasse	IP32
Eigen verbruik	≤ 10 mA
Koelmodus	Natuurlijke dissipatie via aluminium koelvinnen
Omgevingstemperatuurbereik	-35 °C tot 66 °C
Onderhoud	Controleer de reinheid van de koeler, draai verbindingen aan, vervang beschadigde kabels
Veiligheid	Bescherming tegen PV-overspanning, polariteitsomkering, kortsluiting, overbelasting, oververhitting, enz.
Aarding	Gemeenschappelijke negatief

Veelgestelde vragen - MSC-4020 Mestic

Welke batterijtypes kan ik gebruiken met de MSC-4020 regelaar?

De regelaar ondersteunt verzegelde loodzuurbatterijen (SLD), gel (GEL), natte (FLD), lithium (LI) en aangepaste types via de modi USE en USE LI. De standaardinstelling is SLD.

Hoe kies ik het batterijtype?

Houd de [ENTER]-toets 3 seconden ingedrukt om het instellingenmenu te openen. Navigeer met [SELECT] naar 'Batterijtype', kies het juiste type (SLD, GEL, FLD, LI, USE of USE LI). Bevestig met [ENTER].

Wat is MPPT-technologie en wat zijn de voordelen?

Het MPPT (Maximum Power Point Tracking) stelt de regelaar in staat om realtime het maximale vermogenspunt van het zonnepaneel te volgen, waardoor het laadrendement met 15 tot 20% toeneemt in vergelijking met een klassieke PWM-regelaar.

Hoe sluit ik de regelaar aan?

Aansluitvolgorde: 1) Batterij (aansluitingen BAT+ en BAT-), 2) Zonnepaneel (PV+ en PV-), 3) Belasting (LOAD+ en LOAD-). Zorg dat u de polariteiten respecteert en installeer een zekering of stroomonderbreker op de batterijkabel.

Wat te doen als het scherm een foutcode weergeeft, bijvoorbeeld E1?

Raadpleeg het hoofdstuk 'Systeemalarmen' in de handleiding. Bijvoorbeeld E1 duidt op een te diepe ontlading van de batterij: de belastinguitgang wordt uitgeschakeld totdat de batterijspanning terugkeert naar de hersteldrempel.

Kan ik de regelaar gebruiken met lithiumbatterijen?

Ja, selecteer het type 'LI' voor een standaard lithiumbatterij of 'USE LI' voor aangepaste parameters. De systeemspanning moet worden ingesteld op 12V of 24V afhankelijk van uw installatie.

Hoe stel ik de bedrijfsmodus van de belasting in?

Ga in het instellingenmenu naar 'Laadmodus'. U kunt kiezen uit 18 modi: puur lichtregeling, licht + vertraging (1-14u), handmatig, debuggen of altijd aan. De standaardmodus is handmatig.

Is het mogelijk om de regelaar naar fabrieksinstellingen te resetten?

Ja. Selecteer in het menu 'Fabrieksreset' (F02) en druk op [ENTER]. De regelaar keert terug naar de standaardinstellingen.

Hoe reinig en onderhoud ik de regelaar?

Schakel alle stroombronnen uit. Gebruik een droge doek om de behuizing en koelvinnen te reinigen. Controleer op corrosie op de aansluitingen en draai verbindingen indien nodig aan.

Kan de regelaar buiten worden geïnstalleerd?

Het wordt aanbevolen om hem binnenshuis te installeren, uit de buurt van direct zonlicht en water. De beschermingsgraad IP32 beschermt tegen vaste voorwerpen >12,5 mm, maar niet tegen waterstralen.

GEBRUIKSAANWIJZING MSC-4020 Mestic

Gebruiksaanwijzing NL User instructions EN Bedienungsanleitung DE

Mode d'emploi FR Instrucciones de uso ES Istruzioni per l'uso IT

Bedankt voor het kiezen van onze producten!

Veiligheidsinstructies

1. Aangezien de toepasselijke spanning van de controller de veiligheidslimiet van het menselijk lichaam overschrijdt, dient u de handleiding zorgvuldig te lezen voordat u de controller in gebruik neemt.

1. Aangezien geen enkel onderdeel in de controller onderhouden of gerepareerd hoeft te worden, mag u de controller niet zelf demonteren of repareren.

1. Installeer de controller binnenshuis om blootstelling van onderdelen te voorkomen en houd water uit de buurt van de controller.

1. Aangezien de koelvin erg heet wordt tijdens het gebruik, moet u de controller op een goed geventileerde plaats installeren.

1. Het wordt aanbevolen om buiten de regelaar een geschikte zekering of stroomonderbreker aan te brengen.

1. Voordat u de bedrading van de regelaar installeert en aanpast, moet u de bedrading van de fotovoltaïsche installatie en de zekering of stroomonderbreker in de buurt van de accupolen loskoppelen.

1. Controleer na de installatie of alle bedrading goed is aangesloten om het gevaar van warmteophoping door losse aansluitingen te voorkomen.

Waarschuwing: Geeft aan dat deze handeling gevaarlijk is en dat er veiligheidsvoorbereidingen getroffen moeten worden voordat de handeling wordt uitgevoerd.

Let op: Geeft destructieve werking aan.

Tips: Geeft suggesties en tips voor de operator.

NL

1. Product Introductie

1.1 Productoverzicht

De Shiner-serie controller maakt gebruik van de toonaangevende MPPT om de maximale energie te volgen voor het zonnepaneel, dat wil zeggen, het kan snel en nauwkeurig het maximale vermogenspunt van de zonnebatterij in elke omstandigheid volgen en de maximale energie van het zonnepaneel in realtime verkrijgen, waardoor de energiebenuttingsgraad van het zonnasysteem aanzienlijk wordt verbeterd. Het wordt op grote schaal gebruikt als de belangrijkste besturingscomponent in de off-grid PV-systemen om het werk van zonnepanelen, batterijen en belastingen te beheren. Bovendien heeft het volledige software- en hardwarefoudetectie- en beveiligingsfuncties om schade aan productcomponenten veroorzaakt door installatiefouten en systeemfouten zo veel mogelijk te voorkomen.

1.2 Productkenmerken

◆ Gebruik MPPT met een trackingefficiëntie tot 99,9%.

◆ Ondersteunt opladen en ontladen op vol vermogen in een keer.

◆ Ondersteunt meerdere accutypen zoals verzegelde accu, gelbatterij, natte accu, lithiumbatterij en door de gebruiker gedefinieerde batterij.

◆ Ondersteunt lithiumbatterij en geactiveerde loodzuurbatterij.

◆ Ondersteunt de laadstroominstelling.

◆ Ondersteunt volledig opladen.

◆Ondersteunt temperatuurcompensatie.

◆Ondersteunt 17 bedrijfsmodi voor laden.

◆ Ondersteunt capacitieve belastingen en inductieve belastingen.

◆Sla historische gegevens op gedurende 200 opeenvolgende dagen.

◆ Ondersteunt RS485-communicatie van het standaard Modbus-protocol met instelbare baudrate.

◆ Ondersteunt TTL-communicatie van standaard Modbus-protocol met vaste baudrate.

◆ Ondersteunt Bluetooth-communicatie (optioneel).

◆ Ondersteuning CAN communicatie (optioneel).

◆ Beschikken over volledige beschemmechanismen tegen laden en ontladen voor overspanning, overstroom, overbelasting, te hoga temperatuur, kortsluiting, enz.

Gebruik een aluminiumradiator van hoge kwaliteit en een deratingbehandeling voor hoge temperaturen om een betrouwbare en efficiente werking te garanderen in verschillende bedrijfsomstandigheden.

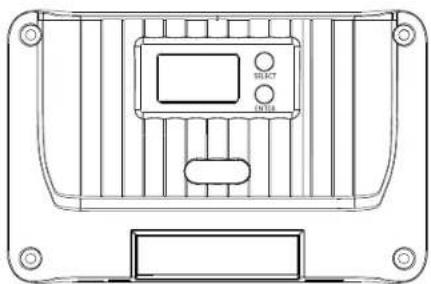

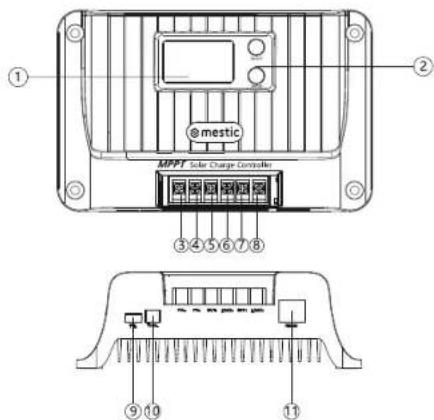

1.3 Beschrijving van uiterlijk en interface

① @mestic MPPT Solar Charge Controller ② ③④⑤⑥⑦⑧ ⑨⑩ ⑪

S/N Naam		S/N	Naam
1	LCD	7	Batterij positieve interface
2	Knop	8	Belasting positieve interface
3	Positieve interface zonnepaneel	9	TTL-communicatie-interface
4	Zonnepaneel negatieve interface	10	Interface temperatuursensor
5	Negatieve interface batterij	11	RS485/CAN communicatie-interface
6	Negatieve interface laden

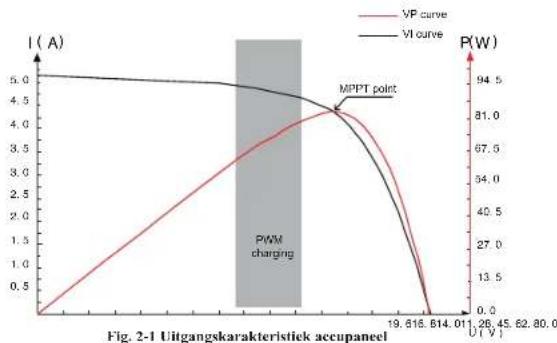

2. Introductie van Maximum Power Point Tracking

Het Maximum PowerPoint Tracking (MPPT) systeem is een geavanceerde laadtechnologie met meer energieopbrengst uit de zonnebatterijen door de bedrijfstoestand van de elektrische modules aan te passen. Door de niet-lineariteit van de zonnebatterijen is er een maximaal vermogenspunt op de curve. De PWM-laadtechnologie die in de traditionele regelaar wordt gebruikt, kan de batterij niet continu op dat punt opladen, dus kan het niet de maximale energie van het zonnepaneel verkrijgen. In plaats daarvan kan de zonneregelaar met MPPT altijd het maximale vermogenspunt van het zonnepaneel volgen om de accu met maximale energie op te laden. Bijvoorbeeld, voor het 12V zonnesysleem, aangezien de piek-lot-piek spanning (Vpp) van de zonnebatterij ongeveer 17V is, maar de accuspanning ongeveer 12V is, daarom, wanneer de gemeenschappelijke laadregelaar de accu laadt, is de spanning van de zonnebatterij ongeveer 12V, dat wil zeggen, de zonnebatterij oefent niet volledig zijn maximale vermogen uit.

NL

NL

De MPPT-regelaar kan dit probleem oplossen en de ingangsspanning en -stroom van het zonnepaneel in realtime aanpassen om het maximale ingangsvermogen te bereiken. In vergelijking met de traditionele PWM-regelaar kan deze bovendien het maximale vermogen van de zonnebatterlij gebruikken om een grotere laadstroom te leveren. Over het algemeen kan de regelaar het energiegebruik met 15%\~20% verbeteren ten opzichte van de PWM-regelaar.

Het maximale vermogenspunt verandert vaak door verschillende omgevingstemperaturen en lichtomstandigheden. En de MPPT-regelaar kan de parameters in real-time aanpassen onder verschillende omstandigheden, waardoor de systeemstatus altijd in de buurt van het maximale werkpunkt komt. Het hele proces verloopt volledig automatisch zonder enige aanpassing.

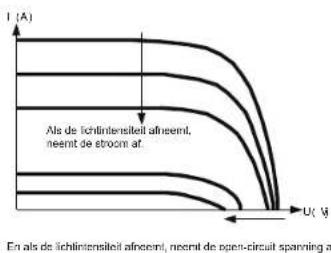

I (A) Als de lichtintensiteit afneeml, neemt de stroom at. Uc (A) En als de lichtintensiteit afneeml, neemt de open-circuit spanning a

Fig. 2-2 Relatie tussen outputkarakteristiek van accupaneel en lichtintensiteit

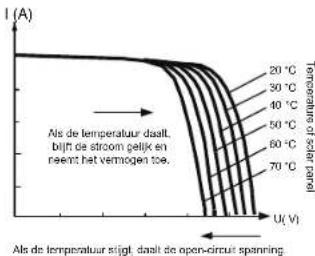

Fig. 2-3 Relatie tussen uitgangskarakteristiek van accupaneel en temperatuur

NL

1. Technical parameters

Produzmodel	MSC-4010	MSC-4020	MSC-4030
Statistisch smornerbruik	<10mA
Bestenijtype	SLD/GEU/FLDA/LUSE/USELL, SLD als standaardinselling
Systemspanning	12V/24V
Bereik bedrijfsspanning batterij	8V-32V
Nominale laadstroom	10A	20A	30A
Maximaal vermogen zonnepanel	130W/12V260W/24V	260W/12V520W/24V	400W/12V800W/24V
Maximaal PV open-circuit spanning	60V (55V bescherming, 50V herstel)		100V (95V bescherming, 90V herstel)
MPPT-bedrijfsspanningsbereik	(aocuspanning +2V)-45V		(aocuspanning +2V)-72V
MPPT tracking efficiënte	>99%
Omzettingsefficiënte optaden	85%-98% (10%-100% van nominaal vermogen)
Nominale belastingsstroom	10A	20A
Werkmodus laden	Lichtregeling, lichtregeling + tijdregeling, handmalige modus (standaard), botopsporingsamodus, normaal open
Instelling leadstroom	√
Instelling voor volledig optaden	√
Instelling constante uitgangsspanning	√
Oplasdltemperatuurcompensatie van loodzuurbatterij	√
Instelling temperatureseenheid	√
Bescherming legen overbelasting/kortsuiting	√

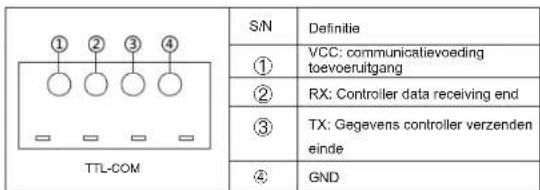

TTL-communicatie	Baudrate: 9.600 bps
RS485 communicatie	RJ45-interface, met een voedingsuitgang van 5V/200 mA, de baudrate is standaard 9.600 bps, instelbaar.
Bluetooth-communicatie	Optioneel
CAN-communicatie	RJ45-interface, optioneel (RV-C-protocol)
Historische gegevens	De laatste 200 dagen historische gegevens opslaan
Beschermingsfunctie	PV-overspanningsbeveiliging, PV bescherming tegen omgekeerde aansluiting, PV-kortsluitbeveiliging, bescherming tegen omgekeerd laden 's nachte, bescherming tegen grenswaarden ingangsvermögen, bescherming tegen te hope temperatuur, bescherming tegen kortsaluting beleasing, bescherming tegen overbeleasing, bescherming tegen overspanningloverontlading accu.bescherming tegen omgekeerde aansluiting accu, bescherming tegen kortsaluting accu-einde.
Aandingsdype	Aarding van gemeenschappelijke negalieve elektrode
Omgevingstemporatuurbor sik	-35°C-65°C
Beschermingsgraad	IP32
Koelnodus	Natuurlijke warmleafvoer
Afmeting	155°99'41.7mm	181°118'61.7mm	187°133'72mm
Gewicht	350g	650g	1200g

4. Opladen

NL

4.1 Opladen van loodzuurbatterij

Selecteer batterijtypen als SLD/FLD/GEL/USE en selecteer de juiste systeemspanning.

Zoals geIoond in Fig. 4.-1, zijn de laadfasen van een loodzuuracc: MPPT opladen, constante spanning opladen (egaliserendboostvivlottend opladen) en stroombegrenzend opladen. Het constante spanning opladen is verdeeld in drite faasen: egaliserend opladen, boost opladen en vivlottend opladen: [MPPT opladen] Wanneer de accuspanning de beogde constante spanningswaarde nog niet heeft bereikt, zal de regelaar MPPT opladen. Wanneer de accuspanning de constante spanningswaarde bereakt wordt het MPPT-laden automatisch beëindigd en wordt er overgeschakeld op het laden met constante spanning (egaliserendboostvivlottend laden).

[Gelijkmalig laden] Regelmatig gelijkmatig laden is goed voor sommige accu's. Het gelijkmalig laden is vooral bedoeld om de laadspanning van de accu hoger te maken dan de standaard aanvullende spanning. Egaliserend laden is vooral bedoeld om de laadspanning van de accu hoger te maken dan de standaard aanvullende spanning. Daarnaast kan het de elektrolyt van de accu verdampen om de accuspanning in balans te brengen en de relevante chemische reactie te voitoolen. Het egaliserend laden en het versterkend laden worden niet herhaald tijdens een volledige lading om overmalige gasevolutie of oververhiting van de accu te voorkomen.

Opmarkingen:

1) Omdat bij het egaliserend opladen van een loodzuuraccu explosief gas vrijkomt, moet het accucompartiment goed worden geventileerd.

2) Hoewel het egalisatieladen de accuspanning verhoogt, kan het het niveau van gevoelige DC-belastingen beschadigen. Daarom is het noodzakelijk om te controleren of de toegestane ingangsspanning van alle belastingen in het systleem groter is dan de ingestelde waarde van de accuspanning bij het egalisatieladen.

3) Bovendien kan een te hoge egaliserende laadspanning of een te lange egaliserende laadduur de batterij beschadigen. Stel de relevante parameters in volgens de specificaties van de accu die in het systeem wordt gebruikt.

[Boost charging] De duur van boost charging is 2 uur (standaard). Wanneer de duur de ingestelde waarde bereikt, schakelt het systeem over op variabel laden.

[Floating charging] Floating charging is de laatste laadfase met constante spanning in de laadcyclus van een loodzuuraccu. De regelaar houdt de laadspanning constant op de druppellaadspanning. In deze fase wordt de accu geladen met een zeer zwakke stroom om ervoor te zorgen dal de accu volledig wordt opgeladen. Wanneer de accusspanning zo laag is als de heraansluitspanning van boost charging, verlaat het systeem de vottende laadfase en begint de volgende laadcyclus opnieuw.

4.2 Opladen van lithium batterij

Selecteer batterijtypes zoals LI/USE LI en selecteer de systeemspanning 12V/24V.

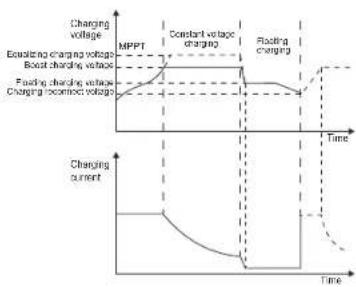

Zoals in Fig. 4-2 wordt getoond, zijn de laadfasen van de lithiumbatterij: MPPT opladen/boost opladen/stroombegrenzend opladen.

[MPPT charging] Als de accuspanning de constante doelwaarde voor de spanning niet bereikt, voert de regelaar MPPT charging uit om de accu op te laden met maximaal zonne-energie.

[Boost charging] In de boost-fase van het opladen van de lithiumbatterij, wanneer de accuspanning lager is dan de boost-laadspanning, voert het systeem MPPT-opladen of stroombegrenzend opladen uit, wanneer dit wordt bereikt, schakelt het over op boost-opladen.

NL

Fig. 4-1 Laadcurve van loodzuuraccu

Fig. 4-2 Oplaadcurve van lithiumbatterij

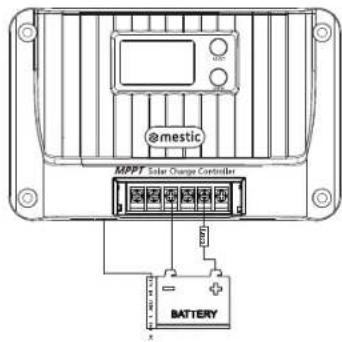

5. Bemonstering accutemperatuur en Controle

1) Sluit de temperatuursensor aan op de corresponderende temperatuurinterface om de hoge en lage temperatuurbescherming voor de accu en de temperatuurcompensatie voor de laadspanning van loodzuuracc's te bereiken (geen temperatuurcompensatie voor de lithiumaccu); als de temperatuursensor niet is aangesloten, is de standaardtemperatuur 25°C. 2). Zie voor de batterijgerelateerde temperatuurbeverliging/hersfelwaarde de beschrijving in "12. Systeemalarm". De bedradingsmethode wordt weergegeven in de albeelding:

@mestic MPPT Solar Charge Controller BATTERY

06

NL

6. Belasting uitgang

1) [Herstelstrategie van kortsluitbeveiliging van belasting]:
① Automatisch herstel: de zelfhersteltijd van de eerste bescherming is 10s, de tweede is 15s, de derde is 20s, de vierde is 25s, de vijfde is 30s, met meer dan vijf keer herstellen van de lading uitgang van de volgende dag; Handmatig herstel: Houd de knop "SELECT" 2 seconden ingedrukt op de alarminterface van het systeem en de belasting wordt hersteld en uitgevoerd;
2) [Overbelastingsbeschermingsstrategie]: 10s bescherming voor de belasting groter dan 1,25 keer de nominale belasting; 5s bescherming voor de belasting groter dan 1,5 keer de nominale belasting; 1s bescherming voor de belasting groter dan 2 keer de nominale belasting;
3) Raadpleeg "8.11-8.13" voor instellingen met betrekking tot belasting.

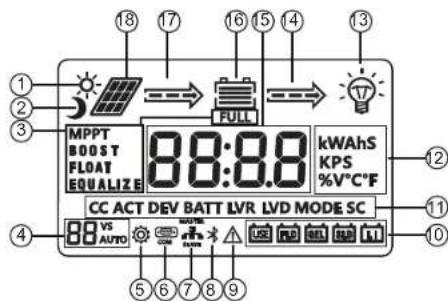

1. Menu


① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ MPPT BOOST FLOAT EQUALIZE 88:8.0 kWAhS KPS %V°C°F CC ACT DEV BATT LVR LVD MODE SC

Nee.	Beschrijving	Nee.	Beschrijving
1	Pictogram overdag	10	Type batterij
2	Nachtpictogram	11	Functle karakter
3	Oplaadfase	12	Eenheidssymbol
4	Sysleemspanning	13	Pictogram laden
5	Parameterinstelling	14	Ontlaadstatus
6	Communicatiepictogram	15	Batterij
7	Parallelle communicatie	16	Spanning/stroom
8	Bluetooth-pictogram	17	Oplaadstatus
9	Systeamalarmen	18	Zonnepaneel

07

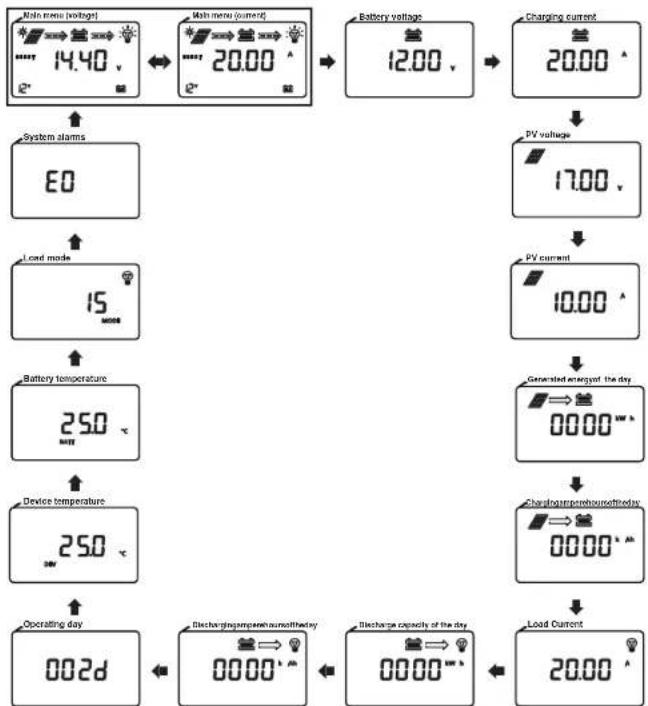

7.1 Bekijk het menuv

1) Elke 10 seconden wisselt de weergave tussen (spanning) en (stroom) in het hoofdmenu.
2) Druk kort op de [SELECT] toets om door het menu te bladeren. Als er gedurende 5 seconden geen toets wordt ingedrukt, wordt automatisch teruggekeerd naar het hoofdmenu.
3) Houd [ENTER] 3 seconden lang ingedrukt op een interface om de parameterinstelpagina te openen.

NL

8. Parameter instelling

8.1 Batterijparameter lijst

Batterijparameters
BatterijtypeInstelling/Spanning	Verzegeld loodzuurSLD	Gel-loodzuuraccu GEL	Overstroomd lood-zuur batterijFLD	LithiumbatterijLI	Loodzuuraccu USE opmaat
Overspanninguitschakelspanning1	16.0V 16.0	V 16.0V 16.0V			Boost-spanning+2V	Boost-spanning+2V
Spanningegaliseren2	14.6V 14.8	V 9~17V
Boost-spanning3	14.4V 14.2	V 14.6V 14.4	V 9~17V 9~17V
Vlotterspanning4	13.8V 13.8	V 13.8V 9~17V
Opladen stimulerenspanning opnieuw aansluiten5	13.2V 13.2	V 13.2V 13.2	V 9~17V 9~17V
Overontlading herstelspanning6	12.6V 12.6	V 12.6V 12.6	V 9~17V 9~17V
Onderspanning alamerend volge7	12.0V 12.0	V 12.0V 12.0	V 9~17V 9~17V
Overontlading spanning8	11.1V 11.1	V 11.1V 11.1	V 9~17V 9~17V
Uitschakelspanning bij overontlading9	10.6V 10.6	V 10.6V 10.6	V 9~17V 9~17V
Over-onlaadvertraging	5s 5s 5s	5s 5s 5s
Egaliserend laadinterval	30 dagen 30	dagen 30 dagen
Egaliseren van oplaadduur	120 min 120	min 120 min
Oplaadduur verlengen	120 min 120	min 120 min	120 min
Temperatuurcompensatiefactor mV/°C/2V	-3 -3 -3	-3
Opmerking:1 De bovenslaande waarden zijn de parameters bij 25°C/12V; als het systeem 24V/36V/48V is, is het relevantspanningspunten worden automatisch vermenigvuldigd met 2/3/4.

8.2 Parameterinstelling lijst

Functie instelbereik Standaard
Batterijtype SLD/GEL/FLD/LI/GEBRUIK/GEBRUIK LI SLD
Egaliserendelaatspanning	9V~17V Alleen beschikbaar voor GEBRUIK
Verhoogde laadspanning	9V~17V	Alleen beschikbaar voor USE en USE LI
Volterspanning	9V~17V Alleen beschikbaar voor GEBRUIK
Boost opladenhersansluitspanning	9V~17V	Alleen beschikbaar voor USE en USE LI
Overontlading hersteispanning	9V~17V	Alleen beschikbaar voor USE en USE LI
Geslektroreng	9V~17V	Alleen beschikbaar voor USE en USE LI
Sysleemspanning 12/24/AUTO AUTO
Laadstroom 0-stroom (0: niet opladen) Nominale stroom
Instelling voor volledig opladen 0-	0 A. 0: de functie uitschakelen 0 0
Instelling voor volledig opladen	on: constante uitgangsspanning in onbelaste toestand op de accupool of: geen uitgang bij geen belasting van de batterij terminal	of
Spanning lichtregeling	5-11V 5V
Vertraging lichtregeling 60-3,600s	60s
Laadmodus	0-17	15
Bescherming tegen kortslurting	on: kortsluitbeveiliging open belasting of: kortsluitbeveiliging gesloten belasting	op
Over-ontladvertraging	1-60s	5s
Temporatuureonheid	°C: Celsius/°F: Fahrenheit °C
RS485 communicatie baudrate	1200~115200bps	9600bps
Acres apparaat	1-247	1
Systeem herstarten	F01	Functieloets
Fabrieksgegevens resetten	F02	Functieloets
Duidelijke historische gegevens	F03	Functieloets
Opmerking:1: 24V/36V/48V batterijsystem, automatisch vermenigvuldigen met 2/3/4 volgens de ingestelde waarde om de werkelijke controlewaarde te krijgen.

NL

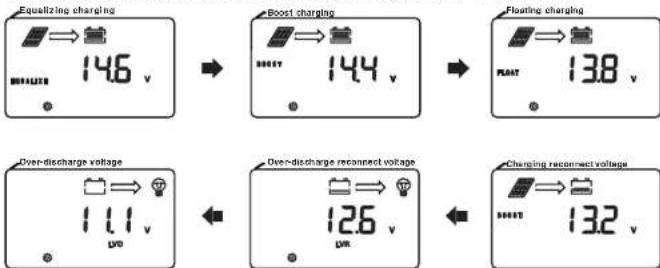

8.3 Type batterij

Raadpleeg "8.1 en 8.2" voor het instellen.

8.4 Egalisatieladen laden laden heraansluitspanning heraansluitspanning overontlaadspanning

De optie kan alleen worden ingesteld wanneer het batterijtype "USE" of "USE LI" is.

Als de systeemspanning verandert, knippert het pictogram voor de systeemspanning op de hoofdpagina.

8.6 Laadstroom

1) [Niet opladen]: Stel 0 in

2) [Limit charging current] Stel een willekeurige waarde in van 1 tot de nominale laadstroom in stappen van 1A.

NL

2) [Aan]: Selecteer de juiste stroomwaarde tussen 1-10A

Volledig opladen: Wanneer de duur van het opladen met constante spanning van de lithiumaccu de ingestelde duur bereikt of de loodzuuraccu in druppelladen is nadat het egallsatieladen of het boost-laden is voltoold en de laadstroom minder is dan de ingestelde stroomwaarde, zal het systeem na 1 minuut stoppen met opladen en zal het

pictogram "FULL" oplichten op het scherm

Oplaadconditie: De accuspanning is lager dan de laadspanning van de boost, het systeem hersielt het opladen en het "FULL" pictogram licht op op het schem.

8.8 Constante uitgangsspanning van loodzuuraccu

Constante uitgangsspanning zonder batterij Geen uitgang zonder batterij

8.9 Lichtregeling spanning

1) [Lichtregeling aan]: Het voltage van het zonnepaneel is minder dan 5V*N

2) [Lichtregeling of]: De spanning van het zonnepaneel is groter dan 6V*N (N=1/2)

8.10 Lichtregeling vertraging

Minimale duur die nodig is om aan de aan- of uitconditie van de lichtregeling te voldoen.

8.11 Modus Laden

NL

NL

LCD-schemnnummer	Laadmodus Beschrijving
0	Pure lichtregeling	Wanneer de spanning van het zonnepaneel lager is dan de spanning van de lichtregeling AAN met een duur die langer is dan de vertraging van de lichtregeling, wordt de belasting ingeschakeld:Wanneer de spanning van het zonnepaneel groter is dan de OFF-spanning van de lichtregeling met een duur die groter is dan de vertraging van de lichtregeling, schakelt u de belasting uit.
1-14	Lichtregeling + tijdregeling 1-14 u	Schakel de belasting in nadat de duur dat de spanning van het zonnepaneel lager is dan de spanning van de lichtregeling AAN groter is dan de vertraging van de lichtregeling. Schakel de belasting uit nadat deze de ingesteide tijd heeft gewerkt:Nadal de duur dat de spanning van het zonnepaneel groter is dan de OFF-spanning van de lichtregeling groter is dan de vertraging van de lichtregeling, schakelt u de belasting uit licht
15	Handmstige modus (standaard)	Druk kort op de [ENTER] toets om de lading aan/uit te zetten (wordt niet beïnvloed door lichtregeling)
16 Debugmodus		Wanneer de spanning van het zonnepaneel lager is dan de spanning van de lichtregeling AAN, schakelt u de belasting onmiddelijk in.Wanneer de spanning van het zonnepaneel groter is dan de spanning van de lichtregeling UIT, schakelt u het zonnepaneel uit.de lading onmiddelijk
17	Normaal aan	De belasting is altijd ingeschakeld (in geval van overvoltage van de batterij, overonlading van de batterij, kortsluiting van de belasting, overbelasting, te hoge temperatuur van de batterij of te lage temperatuur van de batterij),belasting schakelt de uitgang uit)

8.12 Bescherming tegen kortsluiting van de belasting schakelaar

Sommige inductieve belastingen of capacitieve belastingen produceren een hoge stroom op het moment van opstarten, waardoor de kortsluitbeveiliging van de belasting gemakkelijk in werking treedt, met als gevolg dat de belasting niet wordt ingeschakeld. Deze functie kan worden uitgeschakeld als het systeem niet kan worden opgestart (Opmerking: Nadat deze functie is uitgeschakeld, is kortsluit aan de belastingzijde van de regelaar verboden!)

Nadat de accuspanning lager is dan de overontlaadspanning, schakelt de regelaar de vertragingstijd voor de belasting uit. (Opmerking: alleen het type aangepaste batterij kan worden ingesteld)

8.14 Temperatuur eenheid

De eenheid is Celsius "C" De eenheid is Fahrenheit "F".

25.0 °C DIV BATT 770 °F DIV BATT

NL

8.15 RS485 communicatie baud snelheid

De baudsnelheid van de RS485-communicatie kan worden aangepast aan de werkelijke behoeften.

8.16 Apparatuur adres

Het communicatieadres van het apparaat kan worden aangepast aan de werkelijke behoeften.

8.17 Systeem herstart

Druk één keer op [ENTER], 'F01' knippert; druk nogmaals één keer op [ENTER] en de controller start opnieuw op.

8.18 Fabrieksreset

Reset de controller naar de fabrieksinstellingen in overeenstemming met "8.17".

8.19 Historische gegevens schoonmaken

Wis de historische gegevens van de controller in overeenstemming met "8.17".

14 15

NL

9. TTL-communicatie

1) Standaard baudrate: 9.600 bps; controlebit: geen; databit: 8 bit; stopbit: 1 bit
2) Uitgangsspecificatie communicatievoeding: (8,5V±1V): 100mA

S/N Definitie ① VCC: communicatievoeding toevoeruitgang ② RX: Controller data receiving end ③ TX: Gegevens controller verzenden einde ④ GND TTL-COM

10.RS485

1) RS485-communicatie:
Standaard baudrate: 9.600 bps; pariteltsbit: geen; databit: 8 bit; stopbit: 1 bit
Type interface: RJ45, communicatie voeding uitgangsspecificatie: 5V/200mA

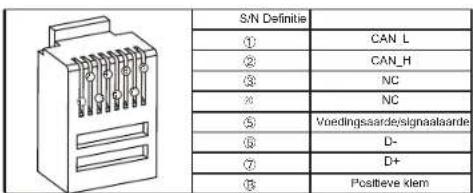

2) Definitie van de volgorde van de communicatielijnen van de RJ45-interface:

S/N Definitie ① CAN_L ② CAN_H ③ NC ④ NC ⑤ Voedingsaarde/signaalaarde ⑥ D- ⑦ D+ ⑧ Positive klem

Opmerking: NC slaal voor een lege pin, wat belekont dat de pin niet is aangesolen.

11. KAN mededeling (Facultatief)

1) CAN-communicatie: ondersteuning RV-C-protocol

12. Sleutel

[Selecteren]: kort indrukken om naar het bladermenu te gaan en de gegevensverhoging in te stellen;

Houd de "System Alarm" interface 2s ingedrukt om de "Load Short Circuit/ Overload

Protection" foutcode te wissen.

[Enter]: 3 seconden ingedrukt houden om de parameterinstelling te openen/sluiten;

Kort indrukken: kort indrukken van aan/uit laden in de menubladerinterface (handmatige modus);

In de interface van het instelmenu drukt u kort op voor parameterwijziging en bevestiging.

NL

1. Systeemalarmen

Systoemalarme n	Betekenis Beschrijving
E0	Normaal systoem	Geen actie
E1 Batterij overontladen		Schakel de belastingsuitgang uit nadat de accuspanning is gestogen tot over-ontlading heraansluitspanning, overontlading verlichten om te herstellen belastingsuitgang
E2 Overspanning batterij		Stop met opladen, controleer en zoek de oorzaak van de hoge accuspanning. Het opladen wordt automatisch hervat nadat de accuspanning is verlaagd.
E3	Waarschuwing onderspanning batterij	Batterijspanning onder de onderspanningswaarschuwingsdrempel, alleen waarschuwing
E4	Belasting kortgesloten Uitgang belasting uitschakelen
E5 Overstroom belasting		Uitgang belasting uitschakelen en vertragingsbeveiliging uitvoeren met een veelvoud van de nominale stroom
E6	Overtemperatuurbveiligging van apparaat	Wanneer de interne temperatuur hoger is dan de ingestelde temperatuur, start de constante temperatuurregeling; opladen is verboden wanneer de temperatuur hoger is dan 75°C, en het opladen wordt hervat wanneer de temperatuur lager is. dan 75°C.
E7	Bescherming tegen te hoge temperatuur van batterij	Het opladen wordt gestopt wanneer de batterijtemperatuur ho is dan 65°C en automatisch hervat wanneer de temperatuur lager is dan 60°C.
E10 Overspanning zonnepaneel		Het opladen wordt gestopt en automatisch hervat wanneer de spanning van het zonnepaneel onder de veiligheidslimiet komt.
E15	De loodzuuraccu is niet aangesloten	In de loodzuuraccu-modus is de accu beschadigd of niet aangesloten.
E16	Batterij ontladen bij hoge temperatuurbescherming	De belastingsuitvoer wordt uitgeschakeld wanneer de batterijtemperatuurboven 75°C en hervat wanneer het onder 70°C is.
E17	Batterij ontladen bij lage temperatuurbescherming	De belastingsuitvoer wordt uitgeschakeld wanneer de batterijtemperatuur onder -35°C en hervat als het boven -30°C is
E18	Bescherming tegen overlading	Het opladen wordt gestopt en 10 seconden nadat de batterij is opgeladen hervat. spanning wordt verlaagd.
E19	Batterij opladen bij lage temperatuurbescherming	Het opladen wordt gestopt wanneer de batterijtemperatuur onder -35°C en hervat als het boven -30°C is
E30	Opladen en ontladen uitgeschakeld door systeeminsteiling	Standaard uitgeschakeld (slel relevante registers in via protocol)
E31	Beveiliging tegen overspanning, overstroom en omgekeerde stroom, enz.	Nadat de abnormale omstandigheden zijn verholpen, herstelt de apparatuur zich automatisch

NL

1. Veelvoorkomende problemen en oplossingen

Fenomeen Problemen oplossen
LCD-scherm licht niet op	Controleer of de batterij en het zonnepaneel goed zijn aangesloten en of de LCD-aansluitkabel een slechte verbinding heeft.
Er staat spanning op het zonnepaneel, maar er komt geen spanning uit de accu en code E1/E15 wordt weergegeven.	De accu wordt niet gedetecteerd aan de kant van de loodzuuraccu, er komt geen spanning uit beide uiteinden van de accu. Sluit de accu aan om terug te keren naar de normale situate of schakel de activeringschakelaar van de loodzuuraccu in
Als de 12V/24V/36V/48V batterij met normaal voltage is aangesloten, wordt het batterijpictogram op het LCD-scherm weergegeven knippert langzaam en code E1 wordt weergegeven	Controleer de systeemspanning van de accu of stel deze in om de controller automatisch te identificeren en opnieuw op te starten.
Het pictogram voor de systeemspanning 12V/24V/36V/48V op het scherm knippert	Wijziging van de systeemspanning instellen, waarbij de gebruiker wordt gevraagd het systeem opnieuw op le starten om de wijziging in werking te laten treden
De controller laadt niet op	Controleer of er verkeerde bedrading is, of het voltage van het zonnepaneel de nominale waarde overschrijdt, de batterij overvol is, of het LCD-scherm een foutcode weergeeft van interne over-temperatuur, externe over-temperatuur, externe lithium batterij lage temperatuur, of loodzuur batterij open-circuit, en of het weergeeft E7/E10, enz.
Het laadvermogan bereikt de nominale waarde niet	Voer systeemstroombegrenzing en thermostalische regeling uit; Controleer of het systeem de laadstroom heeft gereset
Andere problemen of uitzonderingen die moeilijk op le lossen zijn	Probeer opnieuw op te starten (F01) of reset de controller (F02) en stel de relevante parameters opnieuw in volgens de systeemconfiguraties. Wees voorzichtig
Start sommige ladingen niet	Probeer de belastingskortsluitfunctie in te schakelen nadat u hebt gecontroleerd of de bedrading correct is.
Het scherm geeft "ful" weer en het opladen stopt.	Het opladen stopt wanneer de voorwaarden van de laadstroomonderbreking vervuld zijn. Als de spanning onder de heraansluitspanning van de laadboost komt wordt het opladen automatisch hervat.
Er is een systeemalarmcode Zie "12. Systeemalarmen" voor meer informatie.

15. Installatie van het product

15.1 Installatie voorzorgsmaatregelen

• Wees voorzichtig bij het installeren van de batterij. Draag een veiligheidsbril bij het installeren van een natte loodzuuraccu. Eenmaal in contact met het accuzuur, onmiddellijk afspoelen met water.
  ◆ Blijf uit de buurt van metalen voorwerpen om kortsluiting van de batterij te voorkomen.
  ◆ De batterij kan tijdens het opladen zuurgas produceren. Zorg ervoor dat de omgeving goed geventileerd is.
  ◆ De batterij kan brandbaar gas produceren. Blijf uit de buurt van vonken.
  ◆ Vermijd bij installatie buitenshuis direct zonlicht en insijpelend regenwater.
  De verkeerd aangesloten verbindingspunten en gecorrodeerde draden kunnen grote hitte veroorzaken, de draadisolatie doen smellen, de omringende materialen verbranden en zelfs brand veroorzaken. Daarom is het noodzakelijk om ervoor te zorgen dat alle connectoren goed vastzitten en dat de draden bij voorkeur worden vastgebonden met bandjes om te voorkomen dat de draden gaan schudden tijdens mobiele toepassingen met losse connectoren.

NL

Bij het aansluiten van het systeem kan de uitgangsspanning van de componenten de veiligheidsspanning van het menselijk lichaam overschrijden, gebruik daarom gefisoleerd gereedschap en houd uw handen droog.
◆ De accuklemmen op de controller kunnen worden aangesloten op een enkele accu of op een accupack.
De volgende instructies gelden voor een enkele accu. maar zijn ook van toepassing op systemen met een accupack.
◆ Vulg de veiligheidsaanbevelingen van de batterijfabrikant.
De geselecteerde systeemaansluitkalsels moeten een stroomdichtheid ≤1A/mm² hebben. Aard de aardklem van de regelaar.
Bij het installeren van de batterij is het verboden om de batterijaansluiting om te keren, omdat dit onherstelbare schade kan veroerzaken.

15.2 Installatie stappen

Bedrading en installatie moeten voldoen aan de vereisten van nationale en plaatselijke elektrische voorschriften. De bedradingsspecificaties moeten worden gekozen op basis van de nominale stroom, over het algemeen 5 A/mm ^2 .

Stap 1: Selecteer een installatielocatie

Installeer de controller niet op een plaats met direct zonlicht, hoge temperaturen of waar gemakkelijk water kan binnendringen en zorg ervoor dat de controller goed geventileerd is.

Stap 2: Bevestig ophangschroeven

Markeer de montagepositie volgens de montagematen van de controller, boor twee montagegaten van geschikte grootte op de twee markeringen en bevestig de schroeven op de twee montagegaten.

Stap 3: Bevestig de controller

Breng de bevestigingsgaten van de controller op óón lijn met de twee vooral bevestigde schroeven om de controller op te hangen en bevestig vervolgens de twee schroeven eronder.

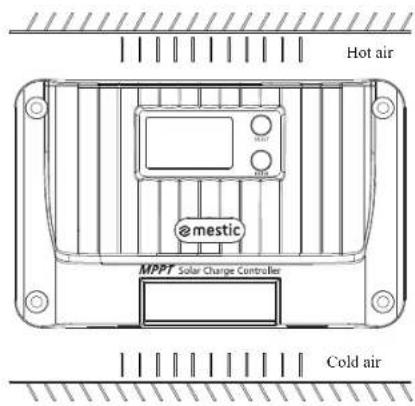

Stap 4: Open het voordeksel van de controller, bedraad het en sluit het voordeksel.

Hot air e mestic MPPT Solar Charge Controller Cold air

NL

16. Beschermingsfuncties

◆ Overtemperatuurbeveiliging van apparaat
Wanneer de interne temperatuur van de controller de ingestelde waarde overschrijdt, wordt het laalvermogen automatisch verlaagd of wordt het laden zelfs gestopt, waardoor de stijging van de interne temperatuur van de controller verder wordt vertraagd.
- Bescherming tegen te hoge temperatuur van batterij Voor bescherming tegen te hoge accutemperatuur is een externe sensor voor het meten van de accutemperatuur nodig. Het opladen wordt gestopt als de batterijtemperatuur te hoog wordt gedetecteerd en wordt automatisch hervat als de batterijtemperatuur gedurende 2s daalt tot 5°C onder de ingestelde waarde.
◆ Ingangsoverspanningsbeveiliging
Als het vermogen van het occupaneel groter is dan het nominale vermogen, beperkt de regelaar het laadvermogen binnen het nominale vermogensbereik om te voorkomen dat de regelaar beschadigd raakt door een te hoge stroom.
◆ PV-ingangszijde beveiliging tegen te hoge spanning
Als de spanning aan de ingangszijde van de PV-generator te hoog is, zal de regelaar de PV-ingang automatisch uitschakelen.
◆ PV-ingangsbescherming tegen omgekeerde aansluiting
De regelaar raakt niet beschadigd als de polariteit van de PV-generator wordt omgekeerd en wordt weer normaal nadat de bedradingsfout is gecorrigeerd.
◆ Beveiliging tegen omgekeerd upladen 's nachts
Voorkom dat de batterij 's nachts wordt ontladen door de zonnebatterij.

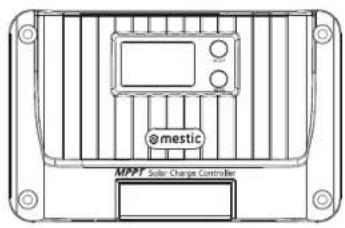

17. Systeem Onderhoud

Om de optimale werking van de controller gedurende lange tijd te behouden, is het aanbevolen om de volgende items regelmatig te controleren.

Zorg ervoor dat de luchtstroom rond de controller niet geblokkeerd is en verwijder eventueel vuil van de radiator.
◆ Neem tijdig corrigerende maatregelen nadat een fout of vergissing is geconstateerd.
- Controleer of er sprake is van corrosie, isolatieschade, hoge temperatuur of verbranding/verkleuring bij aansluitingen, vervorming van de behuizing, enzovoort, en repareer of vervang deze tijdig indien nodig
◆ Controleer of er blootliggende of gebroken draden of draden met slechte isolatie zijn en repareer of vervang deze tijdig.
◆ Controleer of er vuil, nestelende insecten of corrosie is en reitig tijdig als dat het geval is.

Waarschuwing: Er bestaat gevaar voor elektrische schokken! Voordat u controles of bovenstaande

bewerkingen uitvoert, moet u ervoor zorgen dat alle voedingen voor de controller zijn losgekoppeld! Niet-professioneel personeel mag dergelijke handelingen niet uitvoeren.

NL

18.1 MSC-4010

Gemaakt in de P.R.C. - geïmporteerd door

Bescherming van het milieu

Dit symbool op het product betekent dat het gaat om een apparaat waarvan de verwijdering valt onder de richtlijn betreffende afgedankte

elektrische en elektronische apparatuur (AEEA). Dit apparaat mag in geen geval worden behandeld als huishoudelijk afval en moet worden onderworpen aan een specifiek soort verwijdering voor dit type afval.

Recyclage- en terugwinningssystemen zijn beschikbaar in uw regio (afvalverwijdering) en bij distributeurs. Door uw apparaat aan het einde van zijn levensduur naar een recyclagecentrum te brengen, draagt u bij tot het behoud van het milieu en voorkomt u schade aan uw gezondheid.

mestic®

Solar charge controller MPPT MSC-4010/-4020/-4030

Gebruiksaanwijzing NL

Gebruiksaanwijzing NL

Gebruiksaanwijzing NL

Gebruiksaanwijzing NL

Gebruiksaanwijzing NL

Gebruiksaanwijzing NL

Gebruiksaanwijzing NL

Gebruiksaanwijzing NL

Euro Accessoires verklaart hierbij dat de MSC-4010/4020/4030 in overeenstemming is met de basisvereisten en andere relevante regelgeving zoals vermeld in de Europese Richtlijn Elektromagnetische Compatibiliteit (2014/30/EU) en de Laagspanningsrichtlijn (2014/35/EU). Een volledige conformiteitsverklaring kan worden aangevraagd op het adres op de achterzijde.

EN
