Regolatore di carica solare PWM MSC-2010/-2020

Istruzioni per l'uso IT

Brugervejledning DK

I. Introduzione al prodotto

◆ I prodotti adottano un chip di controllo principale ad alta velocità a 32 bit e un display LCD a grande schermo, con parametri di carica e scarica regolabili.
Supporta cinque tipi di batterie: personalizzate, al piombo sigillate (predefinite in fabbrica), al gel, al litto e al gas.
piombo-acido, piombo-acido allagato (a celle aperte), batteria al lilio (per default lilio-fosfato di ferro).
◆ L'uscila USB a doppia porta è fornita e la corrente massima può raggiungere 2A, supportando
la ricarica ad alta corrente di iPhone, iPad, telefoni cellulari Android e altri dispositivi - Identificazione automatica della tensione di sistema della batteria al piombo da 12V/24V
La gestione completa della carica PWM a più stadi può essere impostata sulla carica a vuoto per succorare meglio i carichi sensibili alla tensione.
◆ Le modalità di lavoro a carico ricco sono facili da usare con vari carichi CC.
Le funzioni di protezione, tra cui la protezione da inversione di polarità, la protezione da circuito aperto, la protezione da alla temperatura e la protezione da sovracorrente/cortocircuito (impostabile), sono di tipo auto-recuperativo senza danneggiare il controllore.
- Il doppio circuito MOS antireflusso è dotato di una generazione di calore ultrabassa. - È prevista la funzione di attivazione della batteria al litio.
- Il design di facile navigazione e l'interfaccia dinamica sono comodi e intuitivi per il funzionamento.

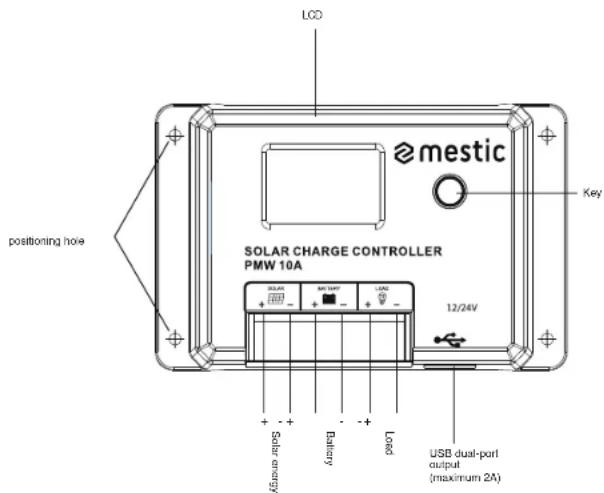

II. Schema del pannello

LCD mestic Key SOLAR CHARGE CONTROLLER PMW 10A 12/24V Positioning hole Solar energy Battery Load USB dual-port output (maximum 2A)

III. Istruzioni e precauzioni per l'installazione

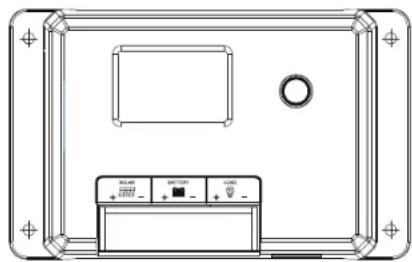

1. Il controller deve essere installato saldamente e le dimensioni sono le seguenti:

MSC-2010 Dimensione complessiva: 120*75*34mm Dimensione di montaggio:108,5*57,5mm

MSC-2020 Dimensione complessiva: 134*85*36mm Dimensione di montaggio: 121*70mm

1. Diametro del foro di montaggio: 3,5 mm

mestic SOLAR CHARGE CONTROLLER PWR 10A 125kV

MSC-2019

@mestic SOLAR CHARGE CONTROLLER PWM 20A 120kW

MSC-2020

1. Istruzioni per l'uso:

1). Il primo passo consiste nel collegare la batteria: se il collegamento è corretto, la

schemala del controller si accende, altrimenti verificare che il collegamento sia corrello e stabile.

2). Il secondo passo consiste nel collegare il pannello solare: se la luce solare è sufficiente (la tensione del pannello è superiore alla tensione della batteria), l'icona del sole sullo schermo

LCD si accenderà, allrimenti verificare che il collegamento sia corrello e stabile.

3). Il terzo passo è il collegamento del carico: collegare il cavo di carico al terminale di uscita

del carico del regolatore e la corrente non deve superare la corrente nominale del

1. Il regolatore genera calore durante il funzionamento e si consiglia di installare in un ambiente ventilato e con dispersione di calore.

2. Scegliere cavi con capacità sufficiente per evitare perdite eccessive sulla linea e valutazioni errate da parte del controllore.

3. Il controller è dotato di un elettrodo positivo comune. Se è necessaria la messa a terra,

si prega di mettere a terra l'elettrodo positivo.

1. È importante caricare frequentemente la batteria. L'intervallo dovrebbe essere di

è completamente carica solo quando nella batteria entra più energia di quella utilizzata dal

carico. L'utente deve tenerlo presente quando configura || sistema.

1. Verificare che ogni terminale di cablaggio dei regolatore sia bloccato, altrimenti il terminale sarà vulnerabile quando la corrente è eccessiva.

IT IT

IV. Icona dello Stato

Icona LCD	Contenuto Stato
	Giorno o ricarica	Normale su
	Identificazione nottura	SPENTO
	Nessun carico	Freccia spenta
	A carico	Normale su
	Stato della batteria normale	Completo
	Sovralensione
	Sovrascarica	Completo

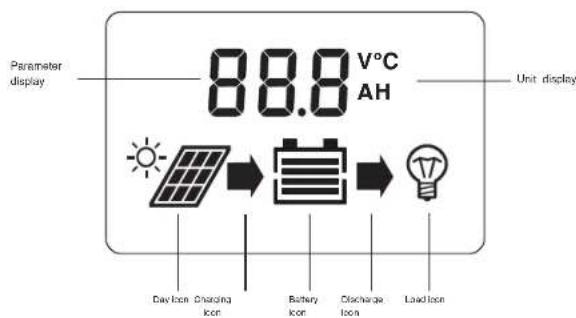

V. Schema LCD

Parameter display 88.8 V°C AH Unit display Day Icon Charging Icon Battery Icon Discharge Icon Load Icon

IT

VII. Menu di navigazione dello schermo LCD

1. Pagina principale

Региэпринцип

1.1 Fare clic sul tasto per attivare o disattivare il carico.

Tenere premiuto il tasto per 2 secondi per accedere al menu dei parametri.

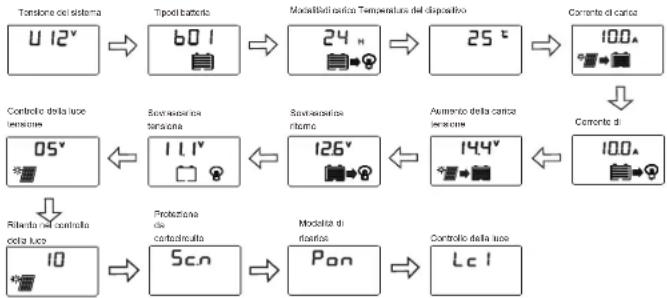

Premere brevemente per passare al menu dei parametri (come mostrato nella figura seguente); tenere premuto per 2s per entrare nella pagina di impostazione dei parametri (il parametro lampeggia, premere brevemente per regolare il parametro, tenere premuto per 2s per confermare il parametro e uscire dalla regolazione).

Dopo 5 secondi senza l'azionamento del pulsante, il sistema esce automaticamente dalla modalità di impostazione e accede alla pagina dei dati in tempo reale. Allo stesso tempo, dopo aver completato l'ullima impostazione dei parametri, prennere brevemente per tornare a l'la pagina principale dei dati in tempo reale.

Nota: l'impostazione della tensione di carica baosi è applicabile solo in b04 e b07. Quando la tensione della batteria sale a questa tensione impostata, viene avviata la carica PWM. Durante la carica normale, la freccia rimane access; dopo aver inserito la carica float, la freccia diventa lentamente lampeggiante (si consiglia di mantenere il valore predefinito).

VIII. Riavvio del controllore e ripristino dei dati di fabbrica

1. Tenere premuto il tasto per più di 10 secondi finché sullo schermo non viene visualizzato F01 per naviare il programmatore;

2. Tenere premuto il tasto per più di 20 secondi finché lo schermo non visualizza F02 per ripristinare i parametri di fabbrice.

IT

IX. Impostazione del tipo di batteria

Nell'interfaccia principale dei dati in tempo reale, tenere premuto il tasto per 2 secondi per accedere al menu di impostazione del parametri. Premere brevemente per passare al menu di impostazione "Tipo di batteria", tenere premuto il tasto per 2 secondi per accedere all'interfaccia di impostazione e i parametri lampeggeranno. Premere brevemente per regolare i parametri, tenere premuto il tasto per 2 secondi o mantenere 5 secondi senza premere il tasto per confermare i parametri e uscire dall modalità di regolazione. Per i tipi di batteria del regolatore, vedere la "Tabella E".

Nota: dopo aver modificato il tipo di batteria e la tensione del sistema, il regolatore deve essere riacceso, altrimenti funzionerà in base al tipo di batteria e alla tensione del sistema prima dell'impostazione.

Tabella EBatterla tipo e codice di visualizzazione

Codice di visualizzazione del caratteri	Tipo di batteria Osservazioni
b01	Batteria al piombo sigillata	Valore predefinito in fabbrica
b02	Batteria al piombo gel
b03	Batteria al piombo-acido allagata
b04	Batteria al littio ternaria
b07	Batteria al littio ferro fosfato

X. Impostazioni dei parametri relativi al carico

1. Modalità di funzionamento del carico

1). Modalità di controllo della luce (00H): Il carico viene acceso o spento dal segnale di controllo della luce.
2). Modalità di controllo temporale (01H-23H): Il carico viene acceso dal segnale di controllo della luce e spento dopo un rterdo.
Lc1 significa che il carico funzione di notte, Lc2 significa che il carico funzione di giorno e che il controllo della luce ha la priorità sul controllo orario per spegnere il carico. Lc3 significa che il carico funzione di notte, Lc4 significa che il carico funzione di giorno e il controllo orario ha la priorità sul comando della luce per spegnere il carico. Ad esempio: se si imposta un valore di 16 ore, mentre la durata della notterdel giorno è di sole 12 ore, allora Lc1/2 funzionera solo per 12 ore, mentre Lc3/4 funzionera si valore impostato di 16 ore; il valore predefinito è lo stato Lc1.
3). Modalità di accensione normale (24h): fornisce alimentazione al carico per 24 ore.
4) Madalità .C2A: il carico lavora per 2 ore al giorno, si ferra per 15 minuti e mantiene quest modalità in circolazione.
5) Modalità .C2d: il carico lavora ogni 2 ore durante il giorno, si ferma per 15 minuti e mantiene questa modalità in circolazione.
6) Modalità C2d: il carico funziona ogni 2 ore di notte, si fenna per 15 minuti e mantiene in circolo il sistema.
(Note: independentemente dalla modalità di funzionamento a carico impostata, quando la batteria si scarica fino a raggiungere il livello minimo di carica, la batteria si scarica fino a raggiungere il livello minimo di carica.

Display	Modalità
00H	Modalità di controllo della luce
01H-23H	Modalità di controllo del tempo
24H	Modalità di accensione normale (impostazione di fabbrica)
C2A	Il carico funzioni per 2 ore al giorno e si ferma per 15 minuti.
C2d	Il carico funzioni per 2 ore di giorno e si ferma per 15 minuti.
C2n	Il carico funzioni per 2 ore di notte e si ferma per 15 minuti.

2. Tensione di controllo della luce

Nella modalità di controllo della luce o del tempo, quando il regolatore rileva che la tensione dei pannello fotovoltaico (PV) è inferiore al valore impostato, accende il carico dopo un certo ritardo, altrimenti lo spegne. Di notte, se la luce ambientale intorno al pannello solare è troppo intensa e la tensione di uscita del pannello solare diventa elevata, il regolatore spegne automaticamente il carico. Il problema può essere rispetto regolando questo valore.

Raccomandazioni per l'impostazione: Si consiglia di mantenere il valore predefinito.

3. Ritardo nel controllo della luce

Quando il controllore rileva che la tensione del pannello fotovoltaico è inferiore alla soglia impostata, accende il carico dopo un certo ritardo. Questo valore di tempo può essere utilizzato per evitare che le luci si spengano a causa di un errore di valutazione causato dalle luci delle auto o dall'interferenza dei fulmini durante la notte.

Raccomandazioni per l'impostazione: Si consiglia di mantenere il valore predefinito.

XI. Impostazioni delle funzioni speciali

1. Impostazione della protezione da cortocircuito: Sc. n significa protezione da cortocircuito attivata. Sc.F significa protezione da cortocircuito disattivata, si prega di disattivare la funzione di protezione da cortocircuito per le apparecchiature con una corrente di avvio eccessiva. La modalità predefinita è on.
2. Impostazione della carica PWM (applicabile solo in b04, b07): Pon significa modalità di carica PWM; PoF significa modalità di carica discornessa, si consiglia di utilizzare la modalità di carica discornessa per i carichi sensibili alla tensione. La modalità predefinta è on.

XII. Tabella dei codici di errore

Codice di visualizzazione Problema correlato
E0	Nessun errore
E1	Sovrascantica della batteria
E2	Sovratenzione della batteria
E4	Cortocircuito del carico
E5	Sovraccarico di carico
B0	Sovrstemperatura interna del controllore
E10	Sovratensione del pannello solare

XIII. Problemi comuni e soluzioni

Fenomeno	Problemi e soluzioni comuni
Lo schermo LCD non si accende Controllare se il collegamento della batteria è corretto.
Lo schermo LCD non viene visualizzato completamente o non aggiornare	Controllare se il collegamento della batteria è corretto.
L'icona del parnello dalla batteria non si illumina con la luce del sole	Verificare se il collegamento della cella fotovoltaica è corretto e il contatto è affidabile; se la tensione della scheda della batteria è inferiore alla tensione della batteria stessa.
Altri	Verificare se il colleggio è affidabile e se il sistema l'identificazione della tensione è corretta.

IT IT

XIV. Tabella del parametri tecnici

Modello		MSC-2010	MSC-2020
Corrente nominale	Carica	10A	20A
	Cartico	10A	20A
Potenza nominale		12V/150W24V/300W	12V/300W24V/800W
Tensione del sistema		12V/24V/V—(identificazione automatica)
Perda a vuoto		<7mA/12V: <10mA/24V
Tensione massima di ingresso FV		Avviare la protezione e internomiere la carica quando la tensione è superiore a 55V. Continuare a caricare quando la tensione è inferiore a 50V.
Tensione massima consentita all'estrenza della batteria		<32V
Tipo dibatteria		b01(SLD)x224V	b02(GEL)x224V
Protezione da sovattenzione		16.0V	16.0V
Equarizzazione della tensionedì carica		14.6V	-
Tensione di carica potenziala		14.4V	14.2V
Tensione di carica del pagleggiante		13.8V	13.8V
Ricollegare la carica tensione		13.2V	13.2V
Ricollegare la sovrancaria tensione		12.6V	12.6V
Tensione di sovrancarca		11.1V	11.1V
Equarizzazione del tempo di ricarca		2H	-
Aumenta il tempo di ricarca		2H
Metodo di ricarica		La mobaltà di carica PWM è quella predefinà, mentre b04b07 possono essere impostali sulla carica e impulsi.
Uscota USB		5V/2A
Temperatura di esercizio		-55°C to 60°C;
Allitudine		≤300cm
Grado diprotezione		IP32
Peso netto		130g 180g
Funzione diprotezione		protezione da cortocircuto dal pannello solare; inversione del pannello e della batteria protezione delle connessioni
		Protezione da soviatempetaria, sovasscarico del carico e cortocircuto protezione
Dimensioni dei prodotto		120°75'34 134°85'36

mestic®

IT

Regolatore di carica solare PWM MSC-2010/-2020

Fabbricato in R.P.C - Importato da

Protezione dell'ambiente

Questo simbolo applicato al prodotto significa che si tratta di un

apparecchio il cui smaltimento è soggetto alla direttiva sui rifiuti da apparecchiature elettriche ed elettroniche (RAEE). Questo apparecchio non può in alcun modo essere trattato come rifiuto domestico e deve essere sottoposto a un tipo di rimozione specifico per questo tipo di rifiuti. I sistemi di riciclaggio e recupero sono disponibili nella vostra zona (rimozione dei rifiuti) e presso i distributori. Portando il vostro apparecchio a fine vita in un impianto di riciclaggio, contribuirete alla conservazione dell'ambiente e preverrete eventuali danni alla vostra salute.

mestic®

Solar laderegulator PWM MSC-2010/-2020

Istruzioni per l'uso IT

Brugervejledning DK

Istruzioni per l'uso IT

Brugervejledning DK

Istruzioni per l'uso IT

Brugervejledning DK

Euro Accessoires dichiara che l'MSC-2010/2020 è conforme ai requisiti di base e alle altre normative pertinenti elencate nella Direttiva europea sulla compatibilità elettromagnetica (2014/30/UE) e nella Direttiva sulla bassa tensione (2014/35/UE). La dichiarazione di conformità completa può essere richiesta all'indirizzo riportato sul retro.
