I. Presentación del producto

Los productos adoptan un chip de control principal de alta velocidad de 32 bits y una pantalla LCD de gran tamaño, con parámetros de carga y descarga ajustables.
Admite cinco tipos de baterias, como las personalizadas, las de plomo-ácido selladas (predeterminadas de fábrica), las de gel bateria de plomo-ácido, batería de plomo-ácido inundada (de celda abierta), bateria de litio (por defecto, fosfato de hierro y litio).
- Salida USB de doble puerto, y la corriente máxima puede llegar a 2A, que soporta la carga de alta corriente de iPhone, iPad, teléfonos móviles Android, y otros dispositivos.
Identificación automática del voltaje del sistema de la batería de plomo 12V/24V
◆ La completa gestión de carga PWM multielapa puede ajustarse a carga sin carga para sccorlar mejor las cargas sensibles a la tensión.
Los modos de trabajo de carga enriquecida son fáciles de usar en diversas cargas de CC.
Las funciones de protección incorporadas incluyen protección contra polaridad inversa, protección contra circuito abierto, protección contra alta temperatura y protección contra sobrecorriente/cortocircuito (configurable) son de tipo autorrecuperación sin dañar el controlador.
El circuito doble MOS antirretomo está equipado con una generación de calor ultrabaja. Dispone de función de activación de la batería de lltio.
◆ El diseño de navegación fácil de usar y la interfaz dinámica permiten un manejo cómodo e intuitivo.

II. Diagrama del pane

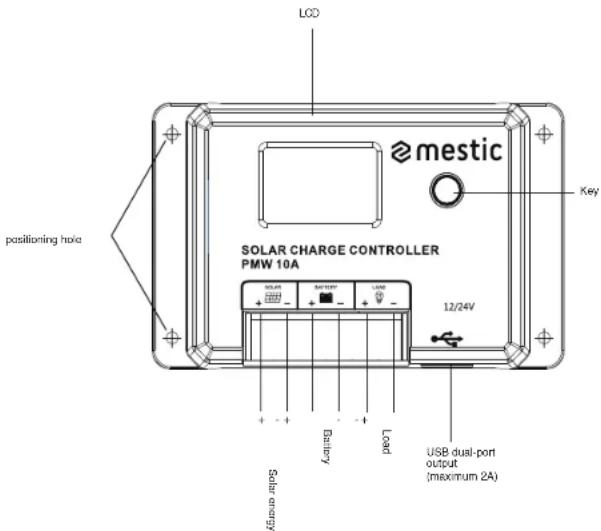

LCD mestic Key SOLAR CHARGE CONTROLLER PMW 10A 12/24V Solar energy Battery Load USB dual-port output (maximum 2A) positioning hole

III. Instrucciones y precauciones de instalación

1. El controlador debe instalarse firmemente, y las dimensiones son las siguientes:
   MSC2010 Dimensión total: 120°75'34mm Dimensión de montaje:108.5'57.5mm
   MSC2020 Dimension total:134*85*36mm Dimension de montaje:121*70mm
2. Diâmetro del orificio de montaje: 3,5 mm

MSC-2010

@mestic SOLAR CHARGE CONTROLLER PMW 20A 12.0kV

MSC-2020

1. Instrucciones de uso:
   1). El primer paso es conectar la batería: si la conexión es correcta, la pantalla del controlador se iluminará, de lo contrario, por favor, compruebe si la conexión es correcta y estable.
   2). El segundo paso consiste en conectar el panel solar: si hay suficiente luz solar (el voltaje del panel es superior al voltaje de la batería), se encenderá el icono del sol en la pantalla LCD: de lo contrario, compruebe si la conexión es correcta y estable.
   3). El tercer paso es conectar la carga: conecte el cable de carga al terminal de salida de carga del controlador, y la corriente no debe exceder la corriente nominal del controlador.
2. El controlador generará calor durante su funcionamiento, por lo que se recomienda instalar en un entorno ventilado y que disipe el calor.
3. Seleccione cables con capacidad suficiente para evitar pérdidas excesivas en la línea y errores de cálculo por parte del controlador.
4. En el controlador se aplica un diseño de electrodo positivo común. Si se requiere conexión a tierra, conecte a tierra el electrodo positivo.
5. Es importante cargar la batería por completo con frecuencia. El intervalo debe ser de al menos una vez al mes, de lo contrario, sufrirà daños permanentes. La batería puede sólo se carga completamente cuando entra en la batería más
   energía de la que utiliza la carga. Los usuarios deben tener eslo en cuenta al configurar el sistema.
6. Por favor, compruebe si cada terminal de cableado del controlador está bloqueado, de lo contraric, el terminal será vulnerable cuando la corriente sea excesiva.

IV. Icono del Estado

Icono LCD	Contenido Estado
	Día o carga	Normal encendido
	Identificación noctuma	OFF
	Sin carga	Flecha fuera
	En carga	Normal encendido
	Estado de la baterianormal	Más información
	Sobretensión
	Sobredescarga	Más información

V. Diagrama esquemático LCD

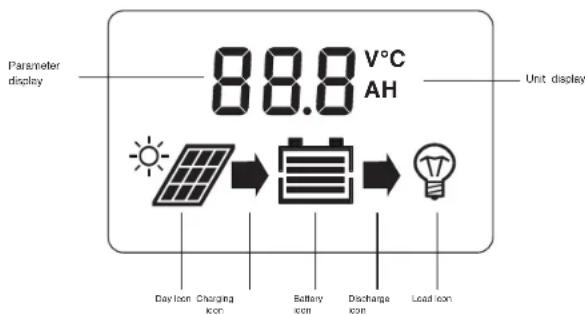

Parameter display 88.8 V°C AH Unit display Day Icon Charging Icon Battery Icon Discharge Icon Load Icon

VII. Menú de navegación de la pantalla LCD

1. Página principal

Páginasprincipais

1.1 Pulse la tecla para activar o desactivar la carga

Cargo activadoCargo desarrollada

2. Interfaz de menú

Mantenga pulsada la lecla durante 2s para entrar en el menú de parámetros.

Pulse brevemente para pasar al menú de parámetros (como se muestra en la figura siguiente);

mantenga pulsado durante 2s para entrar en la página de ajuste de parámetros (el parámetro

parpadea, pulse brevemente para ajustar el parámetro, mantenga pulsado durante 2s para

confirmar el parámetro y salir del ajuste).

Saldrá automáticamente del modo de ajuste después de 5 segundos sin pulsar ningún botón y

entrará en la página de datos en tiempo real. Al mismo tiempo, después de completar el último

ajuste de parámetros, pulse brevemente para volver a la página principal de datos en tiempo real.

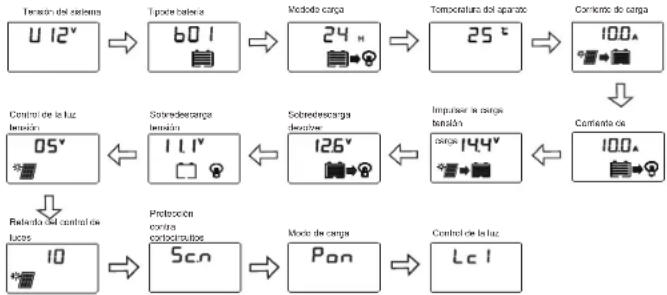


Nota: El ajuste de la tensión de carga de refuerzo sólo es aplicable en b04 y b07. Cuando la tensión

de la batería se eleva a este voltaje,se iniciará la carga PWM.Durante la carga normal, la flecha

permanente encanada, y despues de entral en la carga lentsmente. (Se recomienda mantener el valor por defecto).

VIII. Reinicio del controlador y restablecimiento de los datos de fábrica

1. Mantenga pulsada la tecla durante más de 10s hasta que aparezca F01 en la pantalla para reiniciar el controlador;

2. Mantenga pulsada la tecla durante más de 20 segundos hasta que la pantalla muestra F02 para restaurar los parámetros por defecto de físbricas.

IX. Ajuste del tipo de batería

En la interfaz principal de datos en tiempo real, mantenga pulsada la tecla durante 2s para entrar

en el menú de ajuste de parámetros. Pulse brevemente para cambiar al menú de ajuste *Tipo de

balería", mantenga pulsada la lecla durante 2 s para entrar en la interfaz de ajuste y los parámetros

parpadearán. Pulse brevemente para ajustar los parámetros, mantenga pulsada la tecla durante 2s o

mantenga 5s sin pulsar la tecla para confirmar los parámetros y salir del modo de ajuste. Consulte la

*Tabla E° para conocer los tipos de batería del controlador.

Nota: Después de cambiar el tipo de batería y el voltaje del sistema, el controlador necesita

ser encendido de nuevo, de lo contrario funcionará de acuerdo con el tipo de batería y el

voltaje del sistema antes de la configuración.

Tabla EB Tipo de batería y tabla de códigos de visualización

Código de visualización de caracteres	Tipo de batería Observaciones
b01	Batería de plomo-ácido sellada	Por defecto
b02	Batería de plomo-ácido de gel
b03	Batería de plomo-ácido inuntada
b04	Batería de litto ternaria
b07	Batería de litlo hierro fosfato

X. Ajustes de parámetros relacionados con la carga

1. Modos de funcionamiento de la carga

1). Modo de control de luz (COH): La carga se enciende o apaga mediante la señal de control de luz.

2). Modo de control de tiempo (01H-23H): La carga se enciende por la serial de control de luz y se apaga después de un retardo.

Lc1 significa que la carga funciona por la noche, Lc2 significa que la carga funciona durante el día, y el control de luz tiene prioridad sobre el control de tiempo para apagar la carga. Lc3 significa que la carga funciona por la noche, Lc4 significa que la carga funciona durante el día, y el control de tiempo tiene prioridad

soore el control de luz para apagar la carga. Por ejemplo: si se ajusta a 16h, mientras que la duración de la noche/día es sólo de 12h, entonces Lc1/2 sólo funcionará durante 12h, mientras que Lc3/4 funcionará el valor ajustado de 16h; el valor por defecto es el estado Lc1.

3). Modo encendido normal (24h): alimenta la carga durante 24 hors.

4).modo CZA: la carga funciona durante 2 horas al día, se deliene durante 15 minutos y mantiene este modo en circulación.

5). Modo C2d: la carga funciona cada 2 horas durante el día, se detiene durante 15 minutos y mantiene este modo en circulación.

6) Mado C2d: la carga funciona cada 2 horas por la noche, se deliene durante 15 minutos y mantiene el modo de circulación.

(Note: No importa el modo de trabajo de carga que se establezca, cuando la batería se descarga hasta el nivel bajo

Mostrar	Modo
00H	Modo de control de la luz
01H-23H	Modo de control de tiempo
24H	Modo de encendido normal (predeterminado de fábrica)
C2A	La carga funciona durante 2 horas al día y se detiene durante 15 minutos
C2d	La carga funciona durante 2 horas al día y se detiene durante 15 minutos
C2n	La carga funciona durante 2 horas por la noche y se detiene durante 15 minutos

2. Tensión de control de la luz

En el modo de control de luz o tiempo, cuando el controlador defecta que el voltaje del panel fotovoltaico (panel PV) es menor que este valor establecido, encenderá la carga después de un retardo, de lo contrario, apagará la carga. Por la noche, si la luz ambiental alrededor del panel solar es demasiado brillante, lo que hace que la tensión de salida del panel solar sea alla, hará que el controlador apague automáticamente la carga. Se puede solucionar ajustando este valor.

Recomendaciones de configuración: Se recomienda mantener el valor por defecto.

3. Retardo del control de luces

Cuando el controlador detecta que la tensión del panel fotovoltaico es inferior al umbral establecido, enciende la carga tras un retardo. Este valor de tiempo se puede utilizar para evitar que las luces se apaquen debido a un error de cálculo causado por las luces de los coches o la interferencia de los rayos por la noche.

Recomendaciones de configuración: Se recomienda mantener el valor por defecto.

XI. Ajustes de funciones especiales

1. Ajuste de la protección contra cortocircuitos: Sc.n significa protección contra cortocircuitos activada; Sc.F significa protección contra cortocircuitos desactivada, por favor desective la función de protección contra cortocircuitos para equipos con una corriente de arranque excesiva. El modo por defecto es activado.
2. Ajuste de carga PWM (sólo aplicable en b04, b07): Pon significa modo de carga PWM; PoF significa modo de carga desconectada, se recomienda utilizar el modo de carga desconectada para cargas sensibles a la tensión. El modo por defecto es on.

XII. Tabla de códigos de error

Mostrar código	Problema relacionado
E0	Ningún error
E1	Sobredescarga de la batería
E2	Sobretensión de la batería
E4	Cortocircuito de carga
E5	Sobrecarga
E6	Sobretemperatura interna del regulador
E10	Sobretensión del panel solar

XIII. Problemas comunes y soluciones

Fenómeno	Problemas comunes y soluciones
La pantalla LCD no se enciende	Compruebe si la conexión de la batería es correcta.
La pantalla LCD no muestra completamente o no actualizar	Compruebe si la conexión de la batería es correcta.
El icono del panel de la batería no se ilumina con la luz solar	Por favor, compruebe si la conexión de la cefula fotovoltaica es correcta y el contacto es fiable; si la tensión de la placa de la batería es inferior a la tensión de la batería.
Otros	Compruebe si el castleado es fiable y si el sistema la identificación de la tensión es correcta

ES ES

XIV. Tabla de parámetros técnicos

Modelo		MSC-2010	MSC-2020
Corriente nominal	Carga	10A	20A
	Carga	10A	20A
Potencianominal		12V/150W24V/300W	12V/300W24V/600W
Tensión del sistema		12V/24V/U-(identificación automática)
Pérdida en vacía		<7mA/12V; <10mA/24V
Tensión deentrada PV máxima		Inicio la protección y detenga la carga cuando la tensión sea superior a 55V. Continuo cargando cuando la tensión sea inferior a 50 V.
Tensión máxima admisible en el extremo de la bateria		<32V
Tipo debateria		b01(SLD)×224V	b02(GEL)×224V
Protección contra sobretensión		18.0V	18.0V
Igualación de intensión decarga		14.6V	-
Aumento de la tensión de carga		14.4V	14.2V
Tensión de carga del flóudar		13.8V	13.8V
Reconeción de carga tensión		13.2V	13.2V
Reconeción por sobredescargatensión		12.6V	12.5V
Tensión de sobredescarga		11.1V	11.1V
Igualer el tempo de carga		2H	-
Áumenta el tempo de carga		2H
Método descarga		La carga PWM es el modo por defecto, y b04b07 pueden ajustarse a carga por pulsos.
Salida USB		5V/2A
Temperatura de unacionamiento		-55°C to 60°C;
Altitud		<300cm
Grado de protección		IP32
Peso neto		130g 190g
Función de protección		protección contra corticriculos del panel solar, inversión del panel de la bateria y de la bateria protección de la conexión
		Protección contra sobretemperatura, sobrecarga de carga y corticirculo protección
Dimensionestiel producto		120°75'34 134'85'36
