GEBRUIKSAANWIJZING UT002G MAKITA

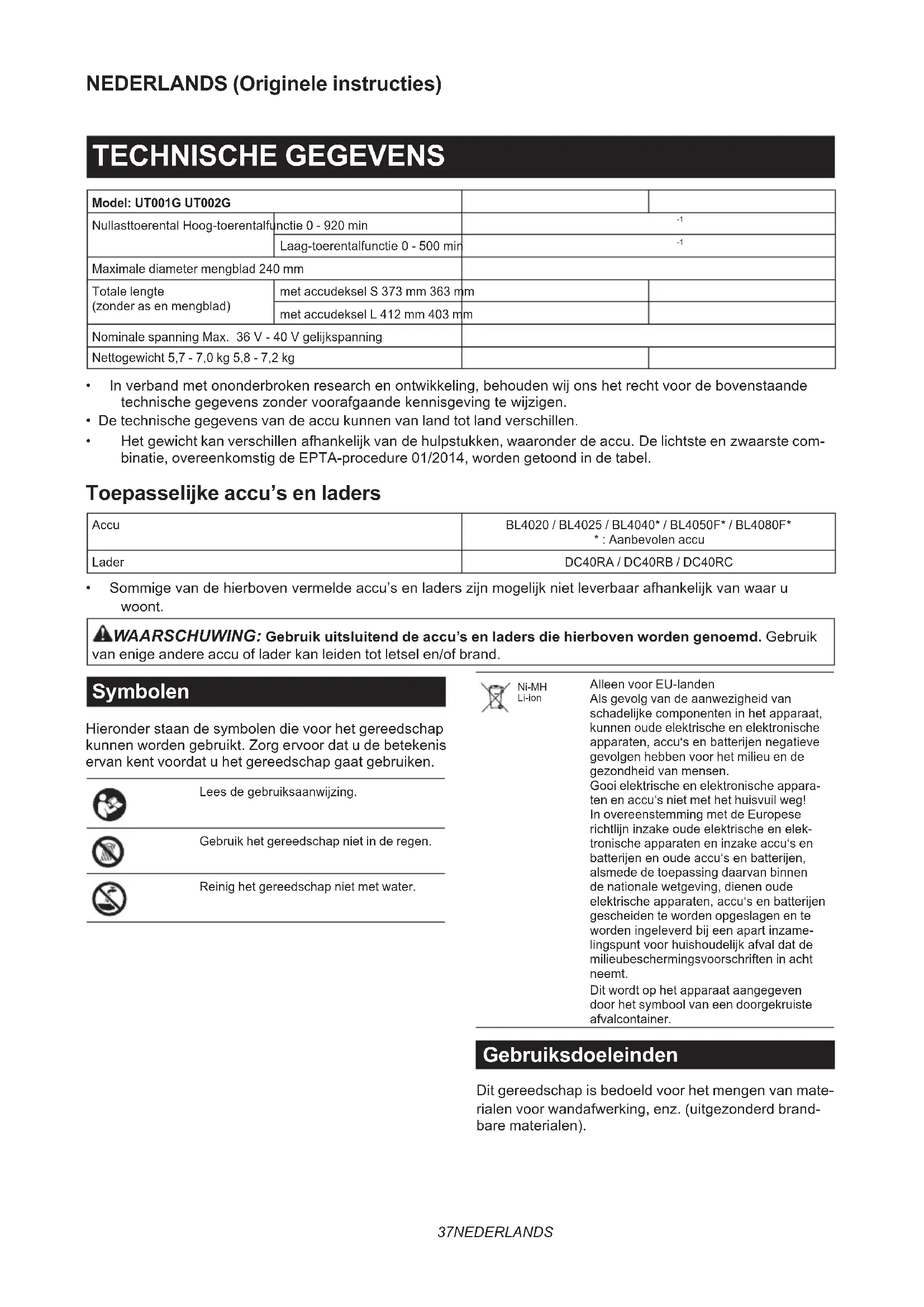

Accumenger GEBRUIKSAANWIJZING 37

Laag-toerentalfunctie 0 - 500 min

Maximale diameter mengblad 240 mm Totale lengte (zonder as en mengblad) met accudeksel S 373 mm 363 mm met accudeksel L 412 mm 403 mm Nominale spanning Max.36V-40Vgelijkspanning Nettogewicht 5,7 - 7,0 kg 5,8 - 7,2 kg

• Inverbandmetononderbrokenresearchenontwikkeling,behoudenwijonshetrechtvoordebovenstaande technischegegevenszondervoorafgaandekennisgevingtewijzigen.

• De technische gegevens van de accu kunnen van land tot land verschillen.

• Hetgewichtkanverschillenafhankelijkvandehulpstukken,waaronderdeaccu.Delichtsteenzwaarstecom- binatie, overeenkomstig de EPTA-procedure 01/2014, worden getoond in de tabel. Toepasselijke accu’s en laders Accu BL4020 / BL4025 / BL4040* / BL4050F* / BL4080F*

• : Aanbevolen accu Lader DC40RA / DC40RB / DC40RC

• Sommigevandehierbovenvermeldeaccu’senladerszijnmogelijknietleverbaarafhankelijkvanwaaru woont. WAARSCHUWING: Gebruik uitsluitend de accu’s en laders die hierboven worden genoemd. Gebruik van enige andere accu of lader kan leiden tot letsel en/of brand. Symbolen Hieronder staan de symbolen die voor het gereedschap kunnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat gebruiken. Leesdegebruiksaanwijzing. Gebruik het gereedschap niet in de regen. Reinig het gereedschap niet met water. Ni-MH Li-ion Alleen voor EU-landen Als gevolg van de aanwezigheid van schadelijkecomponenteninhetapparaat, kunnen oude elektrische en elektronische apparaten,accu‘senbatterijennegatieve gevolgen hebben voor het milieu en de gezondheid van mensen. Gooi elektrische en elektronische appara- ten en accu‘s niet met het huisvuil weg! In overeenstemming met de Europese richtlijninzakeoudeelektrischeenelek- tronische apparaten en inzake accu‘s en batterijenenoudeaccu‘senbatterijen, alsmede de toepassing daarvan binnen de nationale wetgeving, dienen oude elektrischeapparaten,accu‘senbatterijen gescheiden te worden opgeslagen en te wordeningeleverdbijeenapartinzame- lingspuntvoorhuishoudelijkafvaldatde milieubeschermingsvoorschriften in acht neemt. Dit wordt op het apparaat aangegeven door het symbool van een doorgekruiste afvalcontainer. Gebruiksdoeleinden Dit gereedschap is bedoeld voor het mengen van mate- rialen voor wandafwerking, enz. (uitgezonderd brand- bare materialen).38 NEDERLANDS Geluidsniveau Detypische,A-gewogengeluidsniveauszijngemeten volgens EN62841-2-10: Model UT001G Geluidsdrukniveau (L

): 92 dB (A) Onzekerheid (K): 3 dB (A) OPMERKING: De opgegeven geluidsemissiewaar- de(n)is/zijngemetenvolgenseenstandaardtestme- thode en kan/kunnen worden gebruikt om dit gereed- schaptevergelijkenmetanderegereedschappen. OPMERKING: De opgegeven geluidsemissiewaar- de(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING: Draag gehoorbescherming. WAARSCHUWING: De geluidsemissie tij- dens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veilig- heidsmaatregelen worden getro󰀨en ter bescher- ming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder prak- tijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgescha- keld en stationair draait, naast de ingeschakelde tijdsduur). Trilling De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841-2-10: Model UT001G Gebruikstoepassing: onbelaste werking Trillingsemissie (a

Model UT002G Gebruikstoepassing: onbelaste werking Trillingsemissie (a

OPMERKING:Detotaletrillingswaarde(n)is/zijn gemeten volgens een standaardtestmethode en kan/ kunnen worden gebruikt om dit gereedschap te ver- gelijkenmetanderegereedschappen. OPMERKING: De opgegeven totale trillingswaar- de(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING: De trillingsemissie tij- dens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veilig- heidsmaatregelen worden getro󰀨en ter bescher- ming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder prak- tijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgescha- keld en stationair draait, naast de ingeschakelde tijdsduur). EG-verklaring van conformiteit Alleen voor Europese landen DeEG-verklaringvanconformiteitisbijgevoegdals BijlageAbijdezegebruiksaanwijzing. VEILIGHEIDSWAAR- SCHUWINGEN Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING: Lees alle veiligheids- waarschuwingen, aanwijzingen, afbeeldingen en technische gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u niet alle onder- staandeaanwijzingennaleeft,kandatresulterenin brand, elektrische schokken en/of ernstig letsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. De term "elektrisch gereedschap" in de veiligheidsvoor- schriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos). Veiligheidswaarschuwingen voor een accumenger

1. Houd het gereedschap met beide handen vast

aan de daarvoor bedoelde handvaten. Als u de controle over het gereedschap verliest, kan dit leidentotpersoonlijkletsel.

2. Zorg voor voldoende ventilatie wanneer u

brandbare materialen mengt om te voorkomen dat een gevaarlijke omgeving ontstaat. De gevormde dampen kunnen worden ingeademd of worden ontstoken door de vonken die het elek- trisch gereedschap genereert.39 NEDERLANDS

3. Meng geen etenswaren. Elektrisch gereedschap

enhunaccessoireszijnnietontworpenometens- waren te verwerken.

4. Verzeker u ervan dat de mengbak op een ste-

vige en veilige plaats staat. Een bak die niet stevig staat, kan onverwacht verschuiven.

5. Volg de instructies en waarschuwingen voor

het materiaal dat u gaat mengen. Het materiaal datugaatmengenkanschadelijkzijn.

6. Steek tijdens het mengen niet uw handen in de

mengbak en steek er geen andere voorwerpen in. Door aanraking van het mengblad kan ernstig persoonlijkletselontstaan.

7. Het gereedschap mag alleen in de mengbak

worden gestart en gestopt. Het mengblad kan ongecontroleerd buigen of ronddraaien.

8. Zorg ervoor dat geen vloeistof tegen de behui-

zing van het elektrisch gereedschap spettert. Als vloeistof binnendringt in het elektrisch gereed- schap, kan het gereedschap worden beschadigd.

9. Gebruik hulphandgrepen, indien bij het

gereedschap geleverd. Als u de controle over het gereedschapverliest,kanditleidentotpersoonlijk letsel.

10. Houd elektrisch gereedschap vast bij het

geïsoleerde oppervlak van de handgrepen wanneer u werkt op plaatsen waar het acces- soire in aanraking kan komen met verborgen bedrading. Wanneer het accessoire in aanraking komt met onder spanning staande draden, zullen de niet-geïsoleerde metalen delen van het gereed- schap onder spanning komen te staan zodat de gebruikereenelektrischeschokkankrijgen.

11. Zorg er altijd voor dat u stevig staat. Zorg

ervoor dat niemand zich onder u bevindt wan- neer u het gereedschap op een hoge plaats gebruikt.

12. Houd het gereedschap stevig vast.

13. Houd uw handen uit de buurt van draaiende

14. Laat het gereedschap niet draaiend achter.

Bedien het gereedschap alleen terwijl u het vasthoudt.

15. Sommige materialen kunnen giftige chemi-

caliën bevatten. Wees voorzichtig dat u geen stof inademt en het stof niet op uw huid komt. Houd u aan de veiligheidswaarschuwingen van de leverancier van het materiaal.

16. Plaats de mengbak op een vlakke en stabiele

ondergrond tijdens het mengen. BEWAAR DEZE INSTRUCTIES. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betre󰀨ende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwij- zing kan leiden tot ernstig persoonlijk letsel. Belangrijke veiligheidsinstructies voor een accu

1. Lees alle voorschriften en waarschuwingen op

(1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, alvorens de accu in gebruik te nemen.

2. Haal de accu niet uit elkaar en saboteer hem

niet. Dit kan leiden tot brand, buitensporige hitte of een explosie.

3. Als de gebruikstijd van een opgeladen accu

aanzienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brand- wonden en zelfs een ontplo󰀩ng veroorzaken.

4. Als elektrolyt in uw ogen is terechtgeko-

men, spoelt u uw ogen met schoon water en roept u onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.

5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal. (2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spij- kers, munten e.d. worden bewaard. (3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brand- wonden, en zelfs defecten.

6. Bewaar en gebruik het gereedschap en de

accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger.

7. Werp de accu nooit in het vuur, ook niet wan-

neer hij zwaar beschadigd of volledig versleten is. De accu kan ontplo󰀨en in het vuur.

8. Laat de accu niet vallen, sla er geen spijker in,

snijd er niet in, gooi er niet mee en stoot hem niet tegen een hard voorwerp.Dergelijkehande- lingen kunnen leiden tot brand, buitensporige hitte of een explosie.

9. Gebruik nooit een beschadigde accu.

10. De bijgeleverde lithium-ionbatterijen zijn

onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke sto󰀨en. Voorcommercieeltransportendergelijkedoor derden en transporteurs moeten speciale vereis- ten ten aanzien van verpakking en etikettering worden nageleefd. Als voorbereiding van het artikel dat wordt getransporteerdishetnoodzakelijkeenexpertop hetgebiedvangevaarlijkesto󰀨enteraadplegen. Houdutevensaanmogelijkstrengerenationale regelgeving. Blootliggende contactpunten moeten worden afgedekt met tape en de accu moet zodanig worden verpakt dat deze niet kan bewegen in de verpakking.

11. Wanneer u de accu wilt weggooien, verwijdert

u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu de plaatselijke voorschriften.40 NEDERLANDS

12. Gebruik de accu’s uitsluitend met de gereed-

schappen die door Makita zijn aanbevolen. Als de accu’s worden aangebracht in niet-compatibele gereedschappen, kan dat leiden tot brand, bui- tensporige warmteontwikkeling, een explosie of lekkage van elektrolyt.

13. Als u het gereedschap gedurende een lange

tijd niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.

14. Tijdens en na gebruik, kan de accu heet wor-

den waardoor brandwonden of koude brand- wonden kunnen worden veroorzaakt. Wees voorzichtig bij het hanteren van een hete accu.

15. Raak de aansluitpunten van het gereedschap

niet onmiddellijk na gebruik aan omdat deze heet genoeg kunnen zijn om brandwonden te veroorzaken.

16. Zorg ervoor dat geen steenslag, stof of grond

vast komt te zitten op/in de aansluitpunten, openingen en groeven van de accu. Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waar- doorbrandwondenofpersoonlijkletselkunnen ontstaan.

17. Behalve indien gebruik van het gereedschap

is toegestaan in de buurt van hoogspannings- leidingen, mag u de accu niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.

18. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES. LET OP: Gebruik uitsluitend originele Makita accu’s. Het gebruik van niet-originele accu’s, of accu’sdiezijngewijzigd,kanertoeleidendatdeaccu ontploftenbrand,persoonlijkletselenschadeveroor- zaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita. Tips voor een maximale levens- duur van de accu

1. Laad de accu op voordat hij volledig ontladen

is. Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het vermogen van het gereedschap is afgenomen.

2. Laad een volledig opgeladen accu nooit

opnieuw op. Te lang opladen verkort de levensduur van de accu.

3. Laad de accu op bij een omgevingstempera-

tuur tussen 10 °C en 40 °C. Laat een warme accu afkoelen alvorens hem op te laden.

4. Als de accu niet wordt gebruikt, verwijdert u

hem vanaf het gereedschap of de lader.

5. Laad de accu op als u deze gedurende een

lange tijd (meer dan zes maanden) niet gaat gebruiken.

ONDERDELEN Model UT001G ►Fig.1 1 Trekkerschakelaar 2 Uit-vergrendelknop3 Vergrendelknop 4 Toerentalregelaar5 Toerentalkeuzeknop 6 Accudeksel7 Handgrepen 8 Ashouder9 As 10 Mengblad Model UT002G ►Fig.2 1 Trekkerschakelaar 2 Uit-vergrendelknop3 Vergrendelknop 4 Toerentalregelaar5 Toerentalkeuzeknop 6 Accudeksel7 Handgrepen 8 Spankop VOORBEREIDINGEN VOOR GEBRUIK De resterende acculading controleren Druk op de testknop op de accu om de resterende acculading te zien.Deindicatorlampjesbrandengedurendeenkeleseconden. ►Fig.3: 1.Indicatorlampjes2. Testknop Indicatorlampjes Resterende acculadingBrandt Uit Knippert75% tot 100%50% tot 75%25% tot 50%0% tot 25%Laad de accu op. Er kan een storingzijnopgetreden in de accu. OPMERKING: Afhankelijkvandegebruiksomstandighe- denendeomgevingstemperatuur,ishetmogelijkdatdeaan- gegevenacculadingverschiltvandewerkelijkeacculading. OPMERKING: Heteerste(meestlinker)indicatorlampjeknip- pert wanneer het accubeveiligingssysteem in werking is getreden.41 NEDERLANDS Noodzakelijke informatie vóór gebruik Houd de handgrepen vast wanneer u het gereedschap draagt. ►Fig.4 LET OP: Houd niet het metalen deel vast. Scherpe randen kunnen letsel veroorzaken. Gereedschap-/ accubeveiligingssysteem Het gereedschap is voorzien van een gereedschap-/ accubeveiligingssysteem. Dit systeem schakelt auto- matisch de voeding naar de motor uit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschapkantijdenshetgebruikautomatischstop- pen als het gereedschap of de accu aan één van de volgende omstandigheden wordt blootgesteld: Overbelastingsbeveiliging Als het gereedschap/de accu wordt bediend op een manier waardoor een abnormaal hoge stroom wordt getrokken, stopt het gereedschap automatisch. Schakel in dat geval het gereedschap uit en stop het gebruik dat ertoe leidde dat het gereedschap overbelast raakte. Schakel daarna het gereedschap weer in om verder te gaan. Oververhittingsbeveiliging Wanneer het gereedschap/de accu oververhit is, stopt het gereedschap automatisch. Laat in deze situatie het gereedschap/de accu afkoelen voordat u het gereed- schap weer inschakelt. Beveiliging tegen te ver ontladen Als de acculading laag is, stopt het gereedschap auto- matisch. Als het gereedschap niet werkt, ook niet wan- neerdeschakelaarswordenbediend,verwijdertude accu’s vanaf het gereedschap en laadt u de accu’s op. GEBRUIKSMETHODE LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens enig werk aan het gereedschap uit te voeren. KENNISGEVING: Wanneer u niet aan het werk bent, legt u het gereedschap neer en bergt u het op. ►Fig.5 Montage De as aanbrengen Optioneel accessoire Voor UT001G

2. Houddaarbijdeplattekantenvandeashouder

op hun plaats met een sleutel 19 zodat de ashouder nietkanmeedraaien.Terwijludeplattekantenophun plaats houdt, draait u de zeskantmoer in de richting van depijlvastmeteenanderesleutel19. ►Fig.7: 1. As 2. Ashouder Voor UT002G

1. Steekdeaszovermogelijkindespankop.

►Fig.8: 1. As 2. Spankop

2. Draai de spankop met de hand vast en steek

daarna de spankopsleutel in elk van de drie openingen en draai hem rechtsom vast. Zorg ervoor dat de span- kopsleutelinelkvandedrieopeningengelijkmatig wordt vastgedraaid. ►Fig.9: 1. Spankopsleutel 2. Spankop

3. Omdeasteverwijderen,draaitudespankops-

leutel in slechts één opening linksom en draait u vervol- gens de spankop met de hand los.

4. Wanneer de spankopsleutel niet wordt gebruikt,

bergt u hem op zoals aangegeven in de afbeelding zodat u hem niet verliest. ►Fig.10: 1. Spankopsleutel Het mengblad aanbrengen Optioneel accessoire Steek het mengblad op de as en zet hem vast met behulpvandezeskantbout.Leterdaarbijopdatde puntvandezeskantboutaangrijptopdeplattekantvan deas,endraaidandezeskantboutvastmetdebijgele- verde sleutel. ►Fig.11: 1. Zeskantbout 2. As 3. Platte kant

Wanneer u twee mengbladen op de as aanbrengt, bevestigt u de twee mengbladen elk met behulp van een zeskantbout op het platte deel van de as, zodanig dat dezelfde kant van elk mengblad tegenover elkaar ligt, zoals aangegeven in de afbeelding. ►Fig.12: 1. Zeskantbout 2. As 3. Platte kant

OPMERKING:VraaguwplaatselijkeMakita- servicecentrumwelkemengbladentoegestaanzijn.42 NEDERLANDS De accu aanbrengen en verwijderen LET OP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert. LET OP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen deze uit uw handen glippen en het gereedschap of de accu beschadigen, of kan persoonlijkletselwordenveroorzaakt. LET OP: Gebruik dit gereedschap niet met de accuadapter. Als u de accuadapter aansluit op het gereedschap, kan het accudeksel niet worden geslo- ten, en het gebruik van het gereedschap met een open accudeksel kan leiden tot letsel. LET OP: Wees voorzichtig bij het sluiten of openen van het accudeksel dat uw vingers niet bekneld raken. KENNISGEVING: Breng het accudeksel aan dat overeenkomt met de grootte van de accu. Openhetaccudekselterwijludeknopophetaccudek- sel indrukt. ►Fig.13: 1. Knop 2. Accudeksel Omdeaccuteverwijderenverschuiftudeknopaande voorkantvandeaccuenschuiftutegelijkertijddeaccu uit het gereedschap. ►Fig.14: 1. Rood deel 2. Knop 3. Accu Omdeaccuaantebrengenlijntudelipopdeaccuuit metdegroefindebehuizingenduwtudeaccuopzijn plaats.Steekdeaccuzovermogelijkinhetgereed- schap tot u een klikgeluid hoort. Wanneer het rode deel zichtbaar is, zoals aangegeven in de afbeelding, is de accu niet geheel vergrendeld. Nadat de accu is aangebracht, sluit u het accudeksel stevig. LET OP: Breng de accu altijd helemaal aan totdat het rode deel niet meer zichtbaar is. Als u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden. LET OP: Breng de accu niet met kracht aan. Alsdeaccunietgemakkelijkinhetgereedschap kan worden geschoven, wordt deze niet goed aangebracht. De trekkerschakelaar gebruiken WAARSCHUWING: Voordat u de accu aan- brengt in het gereedschap, verzekert u zich er altijd van dat de trekkerschakelaar correct werkt en na volle- dig inknijpen en loslaten terugkeert naar de uit-stand. WAARSCHUWING: U mag NOOIT de uit-ver- grendelknop buiten werking stellen door hem met tape vast te zetten of iets dergelijks. Een schakelaar met een buiten werking gestelde uit-vergrendelknop kan leiden tot onbedoeldebedieningenernstigpersoonlijkletsel. WAARSCHUWING: Gebruik het gereedschap NOOIT indien het al start wanneer u gewoon de trekkerschakelaar inknijpt zonder de uit-vergrendel

knop in te drukken. Een schakelaar die gerepareerd moet worden kan leiden tot onbedoelde bediening en ernstigpersoonlijkletsel.Brenghetgereedschapnaar eenMakita-servicecentrumvoordeugdelijkereparatie ALVORENS het verder te gebruiken. WAARSCHUWING: Breng de accu niet aan terwijl de vergrendelknop is ingedrukt. Een uit-vergrendelknop is aanwezig om te voorkomen dat de trekkerschakelaar per ongeluk wordt ingekne- pen. Om het gereedschap te starten, drukt u de uit-ver- grendelknopinenknijptudetrekkerschakelaarin. Hoe groter de druk op de trekkerschakelaar, hoe hoger het toerental van het gereedschap. Laat de trekker- schakelaar los om het gereedschap te stoppen. Omhetgereedschapcontinutelatenwerken,knijptu eerst de trekkerschakelaar in, drukt u daarna de vergren- delknop in, en laat u tenslotte de trekkerschakelaar los. Omhetgereedschaptestoppen,knijptudetrekkerscha- kelaar helemaal in en laat u deze vervolgens weer los. ►Fig.15: 1. Trekkerschakelaar 2. Uit-vergrendelknop

De toerentalkeuzeknop bedienen KENNISGEVING: Gebruik de toerentalkeuzeknop alleen nadat het gereedschap volledig tot stilstand is gekomen. Als de toerentalfunctie van het gereedschap wordt veranderd voordat het gereedschap tot stilstand is gekomen, kan het gereedschap worden beschadigd. KENNISGEVING: Zet de toerentalkeuzeknop altijd voorzichtig in de juiste stand. Als u het gereedschap bedient met de toerentalkeuzeknop hal- verwege tussen de standen 1 en 2, kan het gereed- schap beschadigd worden. KENNISGEVING: Als het toerental aanzienlijk afneemt tijdens het gebruik in de hoog-toerentalfunc- tie, stopt u het gereedschap en verandert u de functie naar de laag-toerentalfunctie. Anders kan de motor overbelast raken en een storing of brand veroorzaken. Twee toerentalfuncties kunnen vooraf worden geselec- teerd met behulp van de toerentalkeuzeknop. Selecteerdejuistetoerentalfunctieafhankelijkvanhet materiaal dat wordt gemengd. Om het toerental te veranderen, draait u de toerental- keuzeknopzodanigdatdepijlpuntisuitgelijndmetstip voor stand 1 voor de laag-toerentalfunctie, of met de stip voor stand 2 voor de hoog-toerentalfunctie. ►Fig.16: 1.Pijlpunt2. Toerentalkeuzeknop 3. Stip43 NEDERLANDS De toerentalregelaar bedienen Het toerental van het gereedschap kan traploos worden ingesteld door de toerentalregelaar te draaien. Het nul- lasttoerentalbijvolledigisingeknepentrekkerschake- laar kan worden ingesteld tussen 270 min

in de laag-toerentalfunctie, en tussen 500 min

in de hoog-toerentalfunctie. Wanneer het instelwiel in de richting van stand 5 wordt gedraaid, wordt het toerental hoger, en wanneer het instelwiel in de richting van stand 1 wordt gedraaid, wordt het toerental lager. Selecteerhetjuistetoerentalafhankelijkvanhetmateri- aal dat wordt gemengd. ►Fig.17: 1. Toerentalregelaar KENNISGEVING: De toerentalregelaar kan slechts tot stand 5 worden gedraaid en worden teruggedraaid tot stand 1. Forceer hem niet tot voorbij stand 5 of 1. Beveiliging tegen onopzettelijk herstarten Alsudeaccuaanbrengtterwijldetrekkerschakelaar ingeknepen wordt gehouden of de trekkerschakelaar is vergrendeld, start het gereedschap niet. Om het gereedschap te kunnen starten, laat u eerst de trekker- schakelaarlosenknijptuvervolgensdetrekkerscha- kelaar in. Elektronische functie Het gereedschap is uitgerust met de volgende elektroni- schefunctievooreengemakkelijkebediening. Zachte start De zachte-startfunctie minimaliseert de opstartschok en zorgt ervoor dat het gereedschap soepel opstart. Basisbedieningen LET OP: Meng geen brandbare materialen en bedien het gereedschap niet in de buurt van brandbare materialen, zoals verf waarin thinner zit als oplosmiddel. Anders kan dat leiden tot letsel. LET OP: Meng geen materialen met een hoge viscositeit in de hoog-toerentalfunctie. U kunt de controle over het gereedschap verliezen waardoor letsel kan worden veroorzaakt. LET OP: Laat het mengblad niet ronddraaien buiten de mengbak. LET OP: Als u tijdens gebruik een abnormaal geluid hoort, zet u de schakelaar uit en stopt u met het gebruik van het gereedschap. KENNISGEVING: Wanneer u het mengblad uit het materiaal haalt terwijl u aan het mengen bent, let u erop dat het materiaal niet in het rond spettert. KENNISGEVING: Gebruik het gereedschap niet voor enig ander doel dan het mengen van specie, beton, enz.

1. Selecteer de hoog-toerentalfunctie of de laag-toe-

rentalfunctieafhankelijkvanhetmateriaaldatmoet worden gemengd.

2. Houd het gereedschap met beide handen stevig

vast. Steek het mengblad volledig in het materiaal. Controleer of het materiaal niet vast is geworden en de veiligheid van de werkplek. Schakel daarna het gereed- schap in.

3. Beweeghetmengbladomhoogenomlaagtijdens

het mengen zodat al het materiaal wordt gemengd.

4. Als u klaar bent met mengen, schakelt u het

gereedschap uit. Wacht tot het mengblad volledig tot stilstand is gekomen en trek het vervolgens uit de mengbak. Praktijkgebruik LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren. Het accudeksel vervangen Optioneel accessoire Monteer een van de accudeksels overeenkomstig de grootte van uw accu. ►Fig.18: 1. Accudeksel S 2. Accudeksel L 3. Knop

1. Openhetstandaardgeleverdeaccudekselterwijl

u de knop op het accudeksel indrukt.

2. Draai de schroef los waarmee het standaard

geleverdeaccudekselisbevestigd.Verwijderdaarnade schroef, de bus en het accudeksel. ►Fig.19: 1. Schroef 2. Bus 3. Accudeksel (standaard geleverd) OPMERKING:Debuskanindemontagegatenblij- ven zitten. In dat geval trekt u hem eruit met behulp vaneenschroefofietsdergelijks.

3. Lijnhetmontagegatinhetoptioneleaccudeksel

uit met de montagegaten in de behuizing. Steek de bus erin.Draaidaarnadeschroevenvastomhemopzijn plaats te bevestigen. ►Fig.20: 1. Schroef 2. Bus 3. Accudeksel (optioneel)

4. Sluit het accudeksel stevig.

De ashouder aanbrengen en verwijderen Afhankelijk van het land Voor UT001G Breng één van de optioneel beschikbare ashouders aan overeenkomstig de maat schroef van de as. ►Fig.21: 1. Ashouder M12 2. Ashouder M14 Terwijludespindelvasthoudtmeteensleutel,draaitu de ashouder los met behulp van een andere sleutel. ►Fig.22: 1. Ashouder 2. Sleutel 3. Spindel Omdeashouderaantebrengen,volgtudeverwijde- ringsprocedure in omgekeerde volgorde.44 NEDERLANDS Voor UT002G

1. Steek de inbussleutel in de spankop en draai ver-

volgens de spankop los met behulp van de inbussleutel terwijludespindelvasthoudtmetbehulpvandesleutel. ►Fig.23: 1. Inbussleutel 2. Spankop 3. Sleutel

2. Draai de ashouder vast met behulp van een

sleutelterwijludespindelvasthoudtmeteenandere sleutel. ►Fig.24: 1. Ashouder 2. Sleutel 3. Spindel Verzorging na gebruik Gebruikeennattedoekofietsdergelijksomvoorzichtig al het natte materiaal af te vegen dat na gebruik is ach- tergebleven op het gereedschap. Extra aandacht moet worden besteed aan het grondig reinigen van sleuven, rondom de schakelaar, klepopeningen, enz. KENNISGEVING: Reinig het gereedschap niet met water. Water kan binnendringen in het motorhuis en een motorstoring veroorzaken. ONDERHOUD LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie. KENNISGEVING: Gebruik nooit benzine, was- benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, overig onderhoud en afstellingen te worden uitgevoerd door een door Makita erkend servicecentrum of het fabrieksservicecentrum,enaltijdmetgebruikmaking van originele Makita-vervangingsonderdelen. Problemen oplossen Alvorens om reparatie te verzoeken, controleert u de volgende punten.

1. Schakel het gereedschap uit en schakel het

daarna weer in om het opnieuw te starten.

2. Laad de accu('s) op of vervang hem/ze door (een)

3. Laat het gereedschap en de accu('s) afkoelen.

Als geen verbetering optreedt nadat het beveiligings- systeem is gereset, neemt u contact op met uw lokale Makita-servicecentrum. OPTIONELE ACCESSOIRES LET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven.Bijgebruikvanandereaccessoiresof hulpstukkenbestaathetgevaarvanpersoonlijkelet- sel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel. Wenstumeerbijzonderhedenoverdezeacces- soires,neemdancontactopmethetplaatselijke Makita-servicecentrum.
