Producttype	Elektromagnetische kernboormachine
Merk	RUKO
Model	RU40
Magnetische aantrekkingskracht	20 000 N
Fijnregelbereik	±10,0 mm
Rotatie van de draaiplaat	±30°
Beschermingsklasse	I (met aarding)
Geluidsniveau tijdens gebruik	Kan 85 dB(A) overschrijden
Geschatte gewicht	22 kg
Elektrische voeding	230 V ~ 50 Hz
Rotatiesnelheid	Instelbaar (mechanisch of elektronisch afhankelijk van versie)
Omkeerbare draairichting	Ja (op model RS 40e)
Toepassingen	Boren en tappen van ferromagnetische (magnetiseerbare) werkstukken in verticale, horizontale en plafondposities
Koelsysteem	Geïntegreerde koelmiddelfles met intelligente toevoer
Veiligheidsuitrusting	Automatische motorstop bij uitval van de magneet
Garantie	12 maanden vanaf leveringsdatum
Onderhoud en reiniging	Regelmatig reinigen, geleiders smeren, kabel en schakelaars controleren
Reserveonderdelen en repareerbaarheid	Uitsluitend originele RUKO onderdelen gebruiken; reparatie door een professional
Conformiteitsnormen	Richtlijnen 2006/42/EG, 2006/95/EG, 2014/30/EU, 2011/65/EU; normen EN 55014, EN 61000

Veelgestelde vragen - RU40 RUKO

Kan ik de RUKO RU40 gebruiken op non-ferromaterialen?

Nee, de magneet werkt alleen op ferromagnetische (magnetiseerbare) materialen. Gebruik op hout, beton of andere materialen zou de elektromagneet beschadigen door oververhitting.

Hoe start ik de boormachine veilig?

Schakel eerst de magneet in met de rode schakelaar, controleer of de machine stevig hecht. Pas daarna start u de motor met de groene schakelaar. De motor kan alleen starten als de magneet is geactiveerd.

Wat te doen bij stroomuitval tijdens gebruik?

De elektromagneet wordt direct uitgeschakeld. Als de machine in verticale of plafondpositie wordt gebruikt, moet deze worden beveiligd met de meegeleverde riem om vallen te voorkomen. De motor blijft uit en moet na herstel van de stroom handmatig worden ingeschakeld.

Hoe stel ik de boorpositie nauwkeurig in na activering van de magneet?

De modellen met fijnregeling (zoals de RU40) maken nauwkeurige herpositionering mogelijk: ontgrendel de draaibare basis met een inbussleutel, stel bij binnen het bereik van ±10 mm en ±30°, en vergrendel opnieuw voordat u boort.

Welke persoonlijke beschermingsmiddelen moet ik dragen?

Draag verplicht een veiligheidsbril, gehoorbescherming (omdat het geluidsniveau 85 dB overschrijdt), veiligheidsschoenen, en indien nodig een helm en schort. Bind lang haar vast.

Hoe onderhoud ik de geleider van de machine?

Reinig en smeer de geleiders regelmatig. Als er speling optreedt, stel deze dan bij met de inbusschroeven aan de zijkant van de steun.

Valt de garantie op slijtonderdelen?

Nee, de 12 maanden garantie dekt alleen fabricage- of materiaalfouten. Normale slijtage, schade door verkeerd gebruik of niet-conforme accessoires zijn uitgesloten.

Kan ik een verlengkabel gebruiken met deze boormachine?

Ja, maar alleen met een verlengkabel in goede staat, geschikt voor het vermogen van de machine en met voldoende dikte. Controleer de maximale stroomsterkte van de verlengkabel voor gebruik.

Hoe keer ik de draairichting om?

Bij de uitgeruste modellen (zoals de RS 40e) gebruikt u de extra knop op het bedieningspaneel: stand R voor rechtsom, L voor linksom. Het omkeren moet met stilstaande motor gebeuren.

Wat te doen als de boorkern vastzit in de spindel?

Na het boren wordt de kern automatisch uitgeworpen via de uitwerpingspindel. Als deze er niet uitkomt, reinig de spindel en controleer of deze niet beschadigd is. Gebruik nooit metalen gereedschap om te forceren.

GEBRUIKSAANWIJZING RU40 RUKO

Symbool Term, bedoeling Uitleg

Lees documentationie

Wees er absolut zeker van dat u de ingesloten documentationatie leest en begrijpt zoals de Gebruiksaanwijzing en de Algemene Veiligheidsvoorschriften.

Draag gehoorbescheming Gebruik gehoorbeschemming tijdens het werken.

Draag oogbescherming Gebruik oogbescherming (veiligheidsbril) tijdens het werken.

Gevaar/waarschuwing/voorzichtig Neem de informatie in de ernaat staande tekst in acht!

Europees conformiteitsymbol

Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.

Beschemingsklasse I

Product met basisisolatie en blootliggende (aanraakbare) geleidende delen, bovendien verbonden met de veiligheidsaardleiding.

Veiligheidsinstructies

Bij het werkken met deze machine ontstaan door verkeerd gebruik en/of slecht onderhoud groe risico's die kuren leiden tot vermieling van de machine en tot ernstige ongevallen met aanzienlijk lichamelijk letsel. Neem waarom alle onderstaande veiligheidsinstructies in ache n neem bij vragen contact op met ons serviceteam.
Bij het boren aan muren en plafonds moet de metaalkernboormachine met behulp van de meegeleverde veiligheidsriem worden beveiligd. De magneetkracht blijf bij een stroomonderbreking Niet bewaard.

De uitgeboorde Kern wordt automatisch door de uitwerpstift uitgestoten. De uitwerpstift kan bij verkeerd gebruik breken.

Gebruik uitsluitend onbeschadigde aansluitkabels en verlangkabels en controllere deze regelmatig op beschadigingen. Anders bestaat het risico op een elektrische schok.

De netspanning en de spanningsgeevens op het apparaat要去en overeenstemmen.
Bij het werk den dit apparaat moeten de volgende beschermingsmiddelen worden gedragen: veiligheidsbril, stevige schoenen, gehoorbescherming, haarnet (bij langhaar), eventueel ook schort en helm.

Het opstellingsvlak voor de magneetvoet moet egaal, schoon en roestvrij zijn. Verwijder lak- en pleisterlagen.

Voer geen elektrische laswerkzaamheden uit aan het werkstuk waarop de metaalkernboormachine worden gebruikt.

Monteer voor alle werkzaamheden een koelmiddelsystem er ondersteuning van de koeling.

Personen met een pacemaker of andere medische apparaten mogen deze machine enkel gebruiken na voorafgaande toestemming van een arts!

Kom nooit met de handen in roterende onderdelen! Houd handen en vingers uit de buurt van het werkgebied bij een draaiende motor, er bestaat kans op letsel!

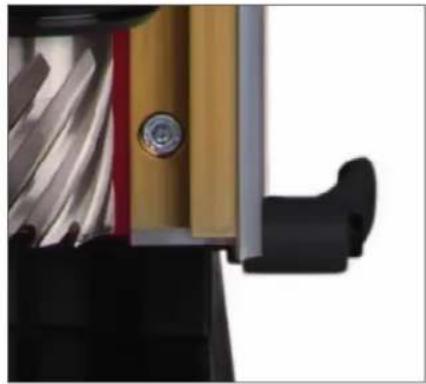

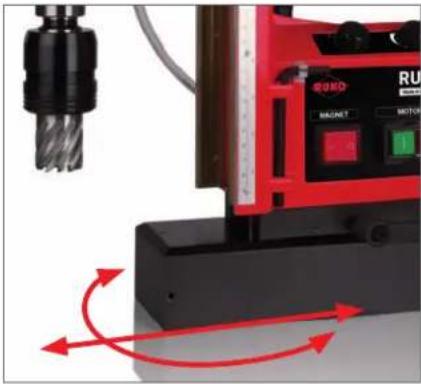

Standaard fijnafstelling gedempt.
Verstelbaarheid: +/10,0 mm
Zwenkbereik: +/-30°

De fjine RUKO-verstelling maakt bij gefexeerde magneten een herpositionering möglichk.

Geintegreerde koelmiddelfles met intelligente koelmiddeltoevoer.

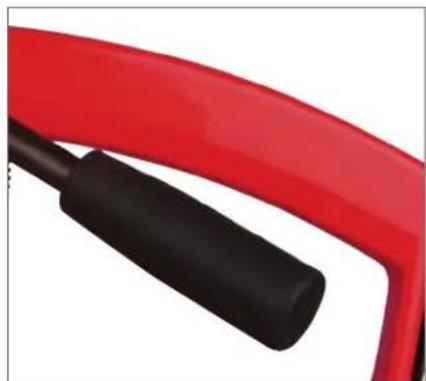

Gemakkelijk in het gebruik dankzij ergonomisch gezormde grepen.

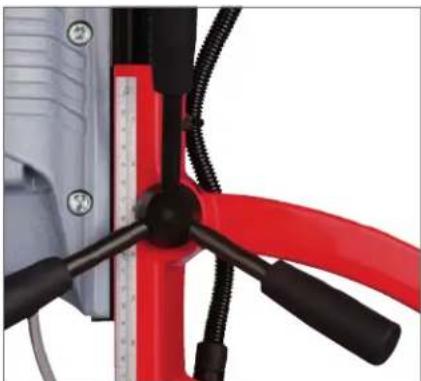

Beter hanteren door ergonomische draaggreep.

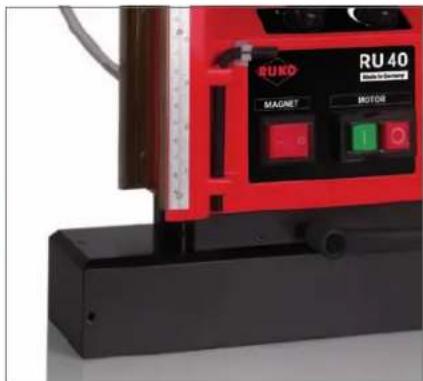

Magneet met 20.000 N houdkracht en groter contactvlak.

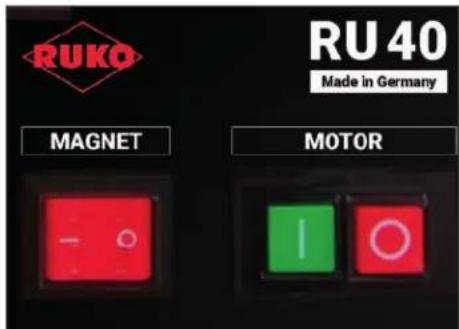

De machine aan- of uitzetten

Het bedieningspaneel op uw magnetische boormachine is ontworpen voor een maximale werkung en verilgheid.

1- De AAN schakelaar (GROEN):
Deze (bovenste) schakelaar worden gebruikt om de motorenheid aan te zetten ("I")
2- De UIT schakelaar (ROOD)

Deze (laagste) schakelaar worden gebruikt

om de motoreenheiduit schakelen (0^ )

3 - De magnetische schakelaar (ROOD):

Deze schakelaar wordt gebruikt om de hoofdschakelaar aan te zetten en ook om de magneet aan en uit te schakelen.

Opbouw:

De magneetboormachines bestaan uit twee onderden: de boorstandaard en de boor. De onderden zijn vast met elkaar verbonden en kunnen not afzonderlijk of geschieten gebrukt worden. De standarddbehuiing is veraardigd uget gogoten alaminiu en bevat alle belangrijke en mechanische bedieningselementen. De magneetboren zijn uitergerust met energijds een elektromagneet met hoog vermogen en anderijds een zelfaanloopvergrendeling voor de boormchine. De magneetboren stemmen overeen met veiligheidsklasse I en veilighedsvoorschriften volgens IEC 745. De boren, die volgens de DIN VDE 0740 en IEC 745-1-normen ontwikkeld werden, werden vonkontstoord volgens EN 55014 en EN61000 en zijn geschikt voor langdurig gebruik.

De geluidslast op de werkplaats kan de 85dB overschrijden . In dit geval moeten de bedieners van het apparaat veiligeidsmaatregelen treffen. De aanduiding van de geluidsemissiewaarden van onze magneetboren is gebaseerd op DIN 45649 deel 2, DIN 45635 deel 21 en DIN EN 27574 (ISO 7574). Magneetboren met fijnpositionering - enkel bij daartoe uitergeruste machines, make n bennen het regelbereik een precieze installmente van de boor en in iedere situatie mogelijk. Door de verstelbare zwaluwstaartgeleiding met slijtveaste messinggeleiderleest kan de boormchine precies afgesteld worden. Hierdoor wordt een gemakkelijk te bedieren, gelijkmatige voeding gegarandeerd. De boormchinevoeding wordt via de greepstaven manueel uitgevoerd.

Installatie van de magneetboren RU25 + RU40

De magneetboren werden ontworpen om te boren, schuren, en om schroefdraad te snijden (bij rechts-linksomdraaiende machines enkel met omschakelingsadapter), op werkstukken met magnetische eigenschappen voor iedere werkplaats, horizontaal, verticaal of boven het hoofd. Voor boorwerken in profielstalen zijn de boorstandaarden met rechtshoekige voet bijzonder geschikt. Het opzetoppervlak aan het werkstuk voor de elektromagneet zou要去en, maar kan onbewertelijk. Roestdeeltjes en hamerslag要去en verwijderd worden, net zoals lak en plamuursel. Bij het boren van materiaalen onder de 12.0 mm moet een staalplaat met overeenstemmende ditke onder het werkstuk gelegd worden, zatat de elektromagneet zichn magneetkracht beter kan ontwikelen.

De aangeschakelde magneetboormachine nooit op isolerende materialien (bv. hout, beton, e.a.) plaatsen! Bij onvoldoende warmteafvoer kan dat tot oververhitting en vernieling van het apparaat leiden. Denk er steeds aan dat de magneetkracht bij een netonderbreking Niet behouden blijft (bv. stroomuitval, trekken aan de netstekker). De magneetboren mogen Niet gebruikt worden op het moment dat men bezig is met vlambooglaswerken. De lasstroom zou de machine können beschadigen. De magneetboren zijn steeds met een zelfaanloopvergrendeling uitgerust, die ervoor zorgt dat enkel de elektromagneet onder spanning staat als u de rode tuimelschakelaar aanschakelt.

De boormchine krijgt pas stroom wonneer men op de groene combischakelaar drukt. Pas dan treedt de boormchine in werkinq. Bij een stroomonderbreking, bv. door een defect aan de toevoer of door het gebruik van de rode tuimelschakelaar, blijf de boormchine ook na terugkeer van de stroom of als de rode tuimelschakelaar opnieuw ingedrukt worden ongespannen.

Service en onderhoud

Opgelet Trek erst de netstekker uit het contact. De magneetboorstandaard moet zuiver blijven en regelmatig gereinigd worden. Om ongevalten te vermijden, moeten boorstandaarden, aansluitkabels, veiligheidsaardingsdraden, contactoestellen, schakelaars en zelfaanloopvergrendelingen regelmatin gecontroleerd geworden op beschadigingen. Advies: Let op de onderhoudsvoorschriften van het aangebouwde elektrotoestel.

Beschadigde onderdelen moeten verrangen worden door originele wisselstukken. Alle glijvlakken van de geleiding moeten viernaal per Jaar, na de reingering geolied worden. Spelingen kan men dat wegwerken door de stifttappen bij te regelen. Voor een optimale afkoeling moeten de verluchtingsleuven vuil - en stofvrij�<|im_start|>n. Let op dat elektroapparaten enkel door een elektrodekundige hersteld, onderhoden en gecontroleerd hunnen worden (vlg. VBG4), omdat onvakkundige herstellingen aanzienlijk gevaar voor de gebruiker met zich mee hunnen brengen!

Alu wisselstukken bijbestelt, vermeld dan steeds het bestelnummer. U stuart dan best ook een staal op met waarop het machinebouwnummer, het type en de spanning.

Voor u het toestel in gebruik neemt

Neem de handleiding en de veiligheidsrichtlijnen nauwkeurig door!

Sluit het elektrapparaat correct aan. Neem de nominale spanning op het informatieschildje in acht. Als u een verlengsnoer gebruikt, moet ze aan gespast zich aan zowel de toepassing als het nominale opgenomen vermogen van de boormachine.

Opgelet: bij horizontaal en verticaal naar boven te verrachten boorwerken moet de magneteboorstandaard volgens de voorschriften inzake ongevalpreventie van de beroepsverenigingen door de meegeleverde verilghedskabel of - riem beveiligd worden. Overeenstemmende riemen zijn bij deboorstandaard voorzien.

Wanner u het toestel in gebruik neemt

Richt de boorpunt op het gekorrede boorpunt. Schakel de magneetboorstandaard aan met de rode tuimelschakelaar 'AAN'. Door het opgebouwdige magneetveld hecht de magneetboormachine zich aan het werkstuk. Controller vooraleer u begint te boren of de boormagne goed hecht. Magneteboren met fijnpositionering (te herkennen aan de klemhendel (zie ook de beschrijving van de technische gegevens) stellen de boorpunt in staat om - ook bij de ingeschakelde elektromagneet - precies op het boorpunt teRCTen.

Daarvoa maakt u de klemhendel van de fijnpositionering los. De boorstandaard is nu draai- en verschuifbaar op de elektromagneet. Na het afstellen wordt de klemhendel weer vastgezet en de ingestelde positie gefexeerd. Bij Meertrapse toepassingen kiest u het toerental van de boor aangepast aan het apparaat dat u gaat gebruiken. Opgelet! Toerental enkel aanpassen als de boormachine stilstaat! Deze trappen worden aangeduid op de omschakelaar door enkele en dubbele symbolen. U kan omschakelen door eenvoudig manueel draien aan de werkspindel.

Bij boren met extra elektronische toerentalregeling kan het toerental speed en het aandraairmoment power omgeschakld worden met de desbetref fende regelaar. Advies: lees ook zer zorgvuldig de bijkomende informatie bij boormachine RU40. Bij boren met elektrische toerentalinstelling kan u instellen met het overeenstemmende verstelwiel op het bedieningsvlak van de standardd. Bij rechts- linksomdraaiende boren met (enkel type RU40) kan u omschaken met de zwarte schakelaar op het bedieningsvlak van de boorstandaard. In positie R draait de boormachine aan rechts, in positie L maar links.

Opgelet! De draairichting kan enkel omgeschakeld worden als de boormchine uitgeschakeld is. De boormchine worden nu aangeschakeld met de combischakelaar; groen AAN' - verlicht. Advies: De boormchine kan enkel gestart worden als de elektromagneet aangeschakeld is. De boormachinevoeding worden nu manueel met de grepen bediend.

Om overbelasting van de magneetboormachine, of voortijdige slijtage te vermiiden, moet de boordruk aangepast worden. Na ieder boorproces dient u de spanen en / of de boorkern te verwijden. Na het boren moet het gebrukke apparaat afgekoeld en geolied worden. Let er op dat u Niet meer dan nodig gebruik maakt van de koel- en smeermiddelen, en dat deze Niet in de magneetboormachine verechtkommen. Magneetboren moeten na het beeinigen van het werk liggend bewaard worden zdat het vet zich wergelijkmatig verdelt.

OPGELET: Lees deze handleiding voor u het apparaat in gebruik neemt!

De magneetboormachines moen enkel aangewend worden waarvoor ze ontworpen zijn. Het gebruik als hefmagneet is gevaarlijk en in ieder geval ontelaatbaar. Ongeoorloofd gebruik brengt zowel mens als machine in gevaar.

U dient de veiligheidsvoorschriften voor elektroapparatuur, zoals ze hieronder vermeld staan, grondig door te nemen.

OPGELET: Om uzelf gegen elektrische schokken, verwondingen of brand te beschemmen, neemt u de volgende veiligheidsvoorschriften bij het gebruik van elektroapparatuur steeds in acht! Lees de adviezen en volg ze op, voor u het apparatusat in gebruik neemt.

1. Houd uw werkplaats in orde.

Wanorde op de werkplaats betekent gevaar voor ongevallen.

1. Let op omgevingsfactoren.

Stel uw elektoapparaten Niet bloot aan regen. Gebruik uw apparaat Niet in een vochtige of natte omgeving. Zorg voor een goede verlichting. Gebruik uw elektoapparatuur Niet in de nabijheid van brandbare vloeistoffen of gassen.

Vermijd lichaamscontact met geaarde onderdelen, zoals bv. buizen, verwarmingselementen, ovens of koelkasten.

1. Houd kinderen ver van de apparaten.

Laat andere personen of kinderen niet in aanraking komen met het apparaat of de kabel, en houd hen uit de buurt.

1. Bewaar uw elektroapparaat op een veilige plek.

Ongebruike apparaten moeten op een droge, afgesloten plaats en buiten het bereik van kinderen bewaard worden.

1. Overbelast uw elektroapparaat Niet.

U Werkt beter en veiliger binnen het aangegeven prestatiebereik.

1. Gebruik het juiste elektroapparaat.

Gebruik geen toestellen met laag vermogen voor apparaten met zware belasting. Gebruik uw boormachine Niet voor doeleinden of werken, waarvoor ze Niet dienen. Bv. Gebruik geen handcirkelzaag om bomen te vellen of takken te snijden.

1. Draag geschikte werkkledij.

Draag geen wijde kledij en geen jewelen. Ze konnen door beweeglijke onderdelen gegrepen worden. Bij werk in open lucht bevelen we aan om rubberen handschoenen en antislipschoenen te dragen. Als u langhaar heeft, draagt u best een haarnetje.

1. Gebruik een veiligheidsbril.

En u gebruikt best ook een masker bij stofrijke arbeid.

1. Geen ongeoorloofd gebruik van kabels.

Draag het apparaat Niet aan de kabel en trek de stekker ook Niet uit het contact met de kabel. Bescherm de kabel gegen但它, olie en scherpe kanten.

1. Beveilig uw werkstuk.

Gebruik een spantoestel of bankschroef om het werkstuk vast te zetten. Dat is veiligder dan dat u het met de handen vasthoudt. U kan het apparaat dan met beiden handen bedieren.

1. Buig Niet te ver voorover.

Vermijd een abnormale lichaamshouding. Zorg dat u met vaste hand kan werken en behoud ieder moment uw evenwicht.

1. Onderhoud uw apparaat zorgvuldig.

Houd uw apparaat scherp en zuiver, om better en veiliger te kunnen werken. Volg de onderhoudsvoorschriften en de richtlijn bij verwang- gen. Controleer de verlengkabel regelmatig en laat het bij beschadiging door een erkendvakman verrangen. Houd de handgrepen droog en vrij van oile en vetten.

1. Trek de netstekkeruit. Bij Niet-gebruik, onderhoud, omwisseling van bv. het zaagblad, de boor, e.d.

2. Laat de sleutel nicht in het apparaat.

Test voor het aanschakelen of de sleutels en de regelaars verwijderd着眼.

1. Zorg dat het apparaat Niet onbedoeld kan opstarten.

Draag gen apparaat, dat op stroom aangesloten is, met uw vinger aan de schakelaar. Vergewis u ervan dat de schakelaaruitstaat als u het apparaat aansluit op het stroomnet.

Gebruik in open lucht enkel de waarvoor toegelaten en overeenstemmende verlangkabel.

1. Wees steeds opmerkzaam.

Houd uw aandacht bij uw werk. Werk verstandig en gebruik het apparaat Niet als u Niet voloende geconcentreerd kan werken.

1. Controller uw apparaat op beschadigingen.

Controleer uw apparaat regelmatig op beschadigingen. Kijk uw apparaat regelmatig zorgvuldig na. Alles moet steeds perfect in orde+zij en functioneren volgens de voorschriften. Check of de bewegende onderdelen correct functioneren, of ze Niet klemmen, of er geen onderdelen gebroeken,zijn,of alle onderdelen onberispelijk en correct gemonteerd zich en of aan alle andere voorwaarden, die het gebruik van het apparaat konnen beinvloeden, voldaan is. Beschadigde veiligheidsonderdelen要去vakkundig gerepareerd en verrangen worden, voor zover niets anders in de handleiding aangegeven worden. Beschadigde schakelaars要去ervangen worden. Gebruik geen apparaat waarvan u de schakelaar Niet kan aan- enuitschakeni!

20.Opgelet!

Voor uw eigien veiligheid gebruikt u enkel toebehoren en bijkomende apparatuur, zoals vermeld in de handleiding of in de bijhorende cat logus. Het gebruik van andere toestellen dan vermeld, kan een gevaar voor uzelf betekenen.

1. Reparatie enkel door een elektrovakman.

De elektroapparaten beantwoorden aan de desbeteffende veiligheidsbepalingen. Herstellingen mogen enkel door een elektrospecialist uitgevoerd worden, anders können ongevallen voor de gebruiker ontstaan.

Bewaar deze handleiding zorvuldig!

Garantie

De garantiepiode bedraagt 12 maanden vanaf de leverdatum. Als bewijs geldt de factuur. Voorwaarde voor garantie is dat het apparaat conform de handleiding geinstalleerd, gebrukt, onderhoden en gereinigd worden. Schade door oneigenlijk gebruik valt Niet onder de garantiebepalingen.

De garantie beperkt zich tot de kostenloze herstellung of verranging van defecte onderdelen als gevolg van productie of materiaalfouten. Defecte onderdelen door normale slijtage, door eigenlijk of oneigenlijk gebruik, vallen nicht onder de garantiebepalingen.

De garantie geldt verder enkel bij correct gebruik van het apparaat, bij originele toebehoren en wisselstukken, d.w.z. bij het instandhouden van het apparaat.

Verdere aansprakelijkheid isuitgesloten,d.w.z.RUKO is niet verantwoordelijk voor defecten,veries of Kosten als gevolg van het gebruik van het apparaat voor eender wek oneigenlijk doel. Stilzwijgende aftspraken voor het gebruik of de geschiktheid voor een bepaald doel worden vallen nicht onder de garantie.

Alu een defect vaststelt, dient u het apparaat onverwild franco fabriek voor reparatie naar RUKO GmbH terug te sturen. Alle eerdere mondelinge of schriftelijk garantiebepalingen worden door bovenvermelde garantieverplichting verrangen.

Conformiteitsverklaring

RUKO GmbH verkaart dat de magneto boren en standaarden overeenstemmen met de hieronderstaande bepalingen of normatieve documenten:

Machinerichtlijn: 2006/42/EG

Laagspanningsrichtlijn: 2006/95/EG

Elektromagnetische compatibiliteit (EMC): 2014/30/EU

RoHs-richtlijn: 2011/65/EU

De volgende normen of normatieve documenten werden toegepast.

EMC-richtlijn:

EN55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

RoHS-richtlijn:

EN 50581:2012

Gemachtigd voor de samenstelling van de documenten:

De functiebeschrijying dient uuit de bedieningshandleiding te nemen.

Ali Dagic
Zaakvoerder
