GEBRUIKSAANWIJZING La Diva HECO

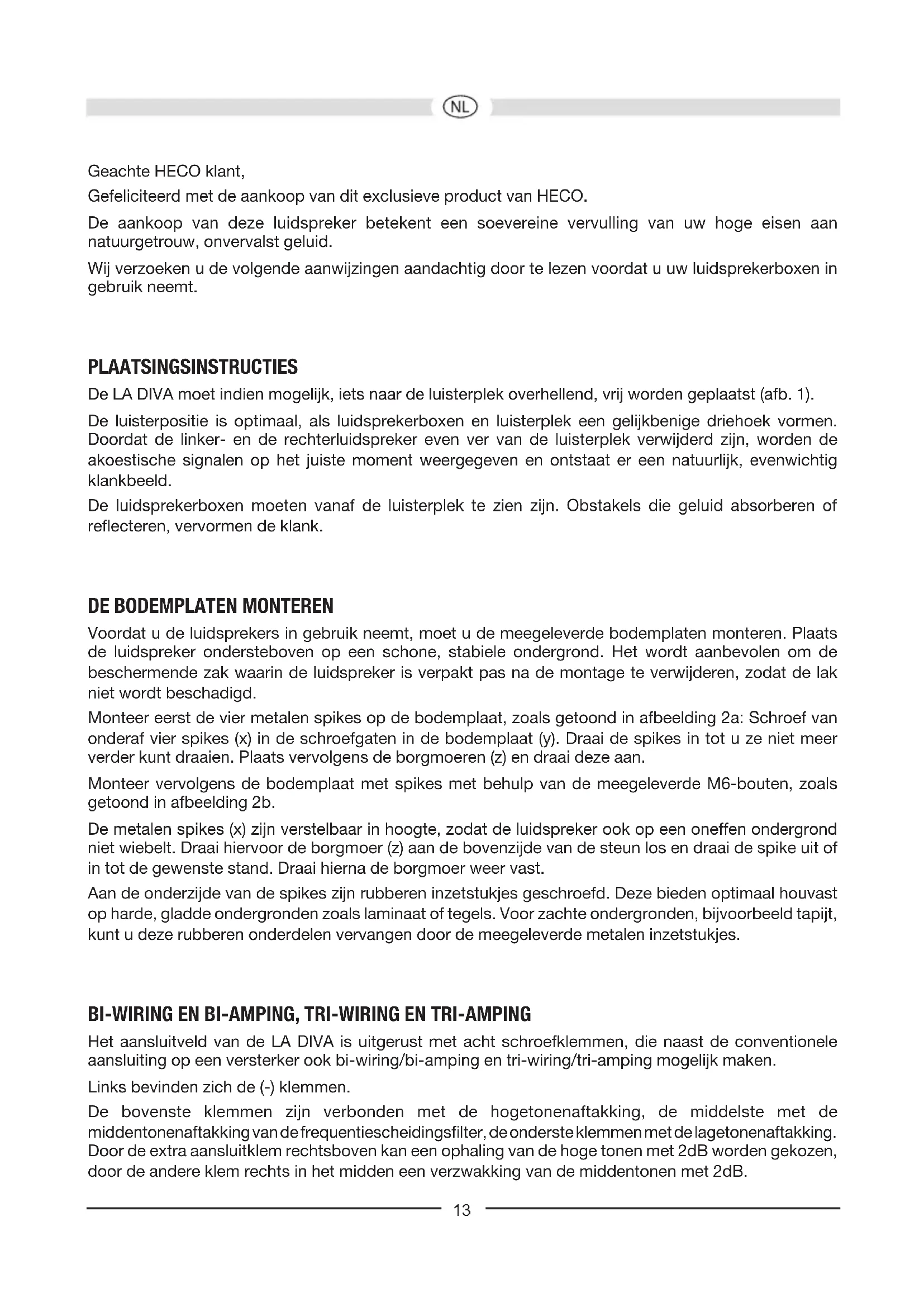

Voordat u de luidsprekers in gebruik neemt, moet u de meegeleverde bodemplaten monteren. Plaats de luidspreker ondersteboven op een schone, stabiele ondergrond. Het wordt aanbevolen om de beschermende zak waarin de luidspreker is verpakt pas na de montage te verwijderen, zodat de lak niet wordt beschadigd. Monteer eerst de vier metalen spikes op de bodemplaat, zoals getoond in afbeelding 2a: Schroef van onderaf vier spikes (x) in de schroefgaten in de bodemplaat (y). Draai de spikes in tot u ze niet meer verder kunt draaien. Plaats vervolgens de borgmoeren (z) en draai deze aan. Monteer vervolgens de bodemplaat met spikes met behulp van de meegeleverde M6-bouten, zoals getoond in afbeelding 2b. De metalen spikes (x) zijn verstelbaar in hoogte, zodat de luidspreker ook op een oneffen ondergrond niet wiebelt. Draai hiervoor de borgmoer (z) aan de bovenzijde van de steun los en draai de spike uit of in tot de gewenste stand. Draai hierna de borgmoer weer vast. Aan de onderzijde van de spikes zijn rubberen inzetstukjes geschroefd. Deze bieden optimaal houvast op harde, gladde ondergronden zoals laminaat of tegels. Voor zachte ondergronden, bijvoorbeeld tapijt, kunt u deze rubberen onderdelen vervangen door de meegeleverde metalen inzetstukjes.

BI-WIRING EN BI-AMPING, TRI-WIRING EN TRI-AMPING

Het aansluitveld van de LA DIVA is uitgerust met acht schroefklemmen, die naast de conventionele aansluiting op een versterker ook bi-wiring/bi-amping en tri-wiring/tri-amping mogelijk maken. Links bevinden zich de (-) klemmen. De bovenste klemmen zijn verbonden met de hogetonenaftakking, de middelste met de middentonenaftakking van de frequentiescheidingsfilter, de onderste klemmen met de lagetonenaftakking. Door de extra aansluitklem rechtsboven kan een ophaling van de hoge tonen met 2dB worden gekozen, door de andere klem rechts in het midden een verzwakking van de middentonen met 2dB.14 De passende instelling is afhankelijk van het luistervertrek, van de plaatsing van de luidsprekers en natuurlijk ook van de persoonlijke smaak. Bij vertrekken met sterke demping (b.v. zware gestoffeerde meubels en gordijnen) wordt de +2dB-instelling voor hoge tonen aangeraden, bij plaatsing dichtbij de achterwand en vertrekken met minder demping de -2dB-instelling voor middentonen. Bi-wiring betekent dat hoge en lage frequenties over aparte leidingen worden getransporteerd. De bi-amping-methode vraagt behalve de tweede leiding om een extra tweede eindversterker. Tri-wiring vereist een derde leiding, tri-amping een extra derde versterker. Bij de levering zijn 4 kabelbruggen inbegrepen. Verbind a.u.b. de luidsprekerklemmen voor conventioneel gebruik met de Y-kabelbruggen (1 kabelschoen en 2 banaanstekkers) conform afb. 3 a – d. Voor bi-wiring en bi-amping gebruikt u de andere kabelbruggen (1 kabelschoen en 1 banaanstekker) zoals te zien in afb. 3 e – l. Voor tri-wiring- en tri-amping-gebruik mogen geen bruggen gemonteerd zijn. De aansluiting op de versterker(s) wordt getoond in de afbeeldingen 3 m – t. AANSLUITEN VAN UW HECO LA DIVA LUIDSPREKERBOXEN Waarschuwing: op de terminal van de LA DIVA luidsprekers mogen uitsluitend de luidsprekeruitgangen van Hifi-versterkers aangesloten worden! Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrijgbare luidsprekerkabels nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een kabeldiameter van minimaal 2,5 mm² en voor langere kabels een kabeldiameter van minimaal 4 mm². De versterker resp. receiver moet principieel uitgeschakeld blijven tot alle verbindingen tot stand zijn gebracht. Voor het afmeten van de juiste kabellengte moeten de luidsprekerboxen op hun uiteindelijke standplaats staan. Voor beide kanalen moeten even lange kabels worden gebruikt. Let er bij het aansluiten van de kabels vooral op dat u de polen niet omdraait, d.w.z. de zwarte (-) klemmen van de luidsprekerboxen moeten verbonden worden met de (-) klemmen van de versterker en de rode (+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in fase te vergemakkelijken, is bij de meeste luidsprekerkabels één kabelader voorzien van een randje of gemarkeerd met een gekleurde streep. De LA DIVA terminal is ontworpen voor 3 kabeluitvoeringen:

• aansluiting m.b.v. banaanstekkers (afb. 4a)

• aansluiting m.b.v. gevorkte kabelschoenen (afb. 4b)

• niet geconfectioneerd (afb. 4c) Strip bij niet geconfectioneerde kabels de kabels over een lengte van 10 – 15 mm af. De uiteinden worden getwist – dat is beter dan vertind – in de klemmen bevestigd en vastgeschroefd. Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijv. door uitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk zijn. ONDERHOUD Gebruik voor het onderhoud van de gelakte vlakken het beste een mild schoonmaakmiddel, hier dus absoluut geen meubelglansmiddel o.i.d. gebruiken.15 TIPS OM DE NOODZAAK VAN REPARATIES TE VOORKOMEN Alle HECO-luidsprekerboxen zijn zodanig geconstrueerd dat de klank optimaal is als de klankregelaars in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars veel hoger worden gezet, gaat er meer energie naar de lagetonen- en/of de hogetonenluidspreker, waardoor deze bij een groot volume defect kunnen raken. Als u in het bezit bent van een versterker die een veel groter uitgangsvermogen heeft dan dat waarmee de boxen belast kunnen worden, kunnen de luidsprekers bij een extreem volume defect raken – hoewel dit maar zelden voorkomt. Versterkers met een gering uitgangsvermogen kunnen daarentegen al bij een middelmatig volume een risico vormen voor de boxen, omdat ze veel sneller overstuurd worden dan krachtige versterkers. Deze oversturing veroorzaakt duidelijk meetbare en hoorbare vervormingen, die bijzonder gevaarlijk zijn voor uw luidsprekers. Let er daarom bij het instellen van het volume op dat er geen vervorming optreedt en zet de regelaar zodra u hoort dat het geluid vervormd wordt, op een lagere stand. Wie het geluid van zijn installatie graag hard zet, moet ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen belast kunnen worden. OVER HET ALGEMEEN... kunnen versterkers, tuners en cd-spelers - dus niet alleen bij goedkope producten - niet-hoorbare hoogfrequente trillingen genereren. Als uw hogetonenluidsprekers uitvallen terwijl het geluid zacht of in ieder geval niet hard staat, laat uw installatie dan door een vakman nakijken. TECHNISCHE GEGEVENS Configuratie: 3-weg basreflex Belastbaarheid: 300 / 550 Watt Impedantie: 4 – 8 Ohm Frequentiebereik 17 – 52 500 Hz Aanbevolen versterkervermogen: 30 – 550 Watt Bruikbare gevoeligheid (1 Watt/1 m): 93 dB Afmetingen (bxhxd): 385 x 1340 x 435/465 mm Gewicht: 49,8 kg Toebehoren: Metalen spikes Hardrubberen spikes Technische wijzigingen voorbehouden.16 Egregio cliente HECO, Ci congratuliamo vivamente con Lei per aver acquistato un prodotto esclusivo HECO. Con l’acquisto di questo altoparlante potrete soddisfare le Vostre elevate esigenze per la riproduzione naturale ed originale del suono. La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.
