BEDIENUNGSANLEITUNG La Diva HECO

LA DIVA BEDIENUNGSANLEITUNG/GARANTIEURKUNDE

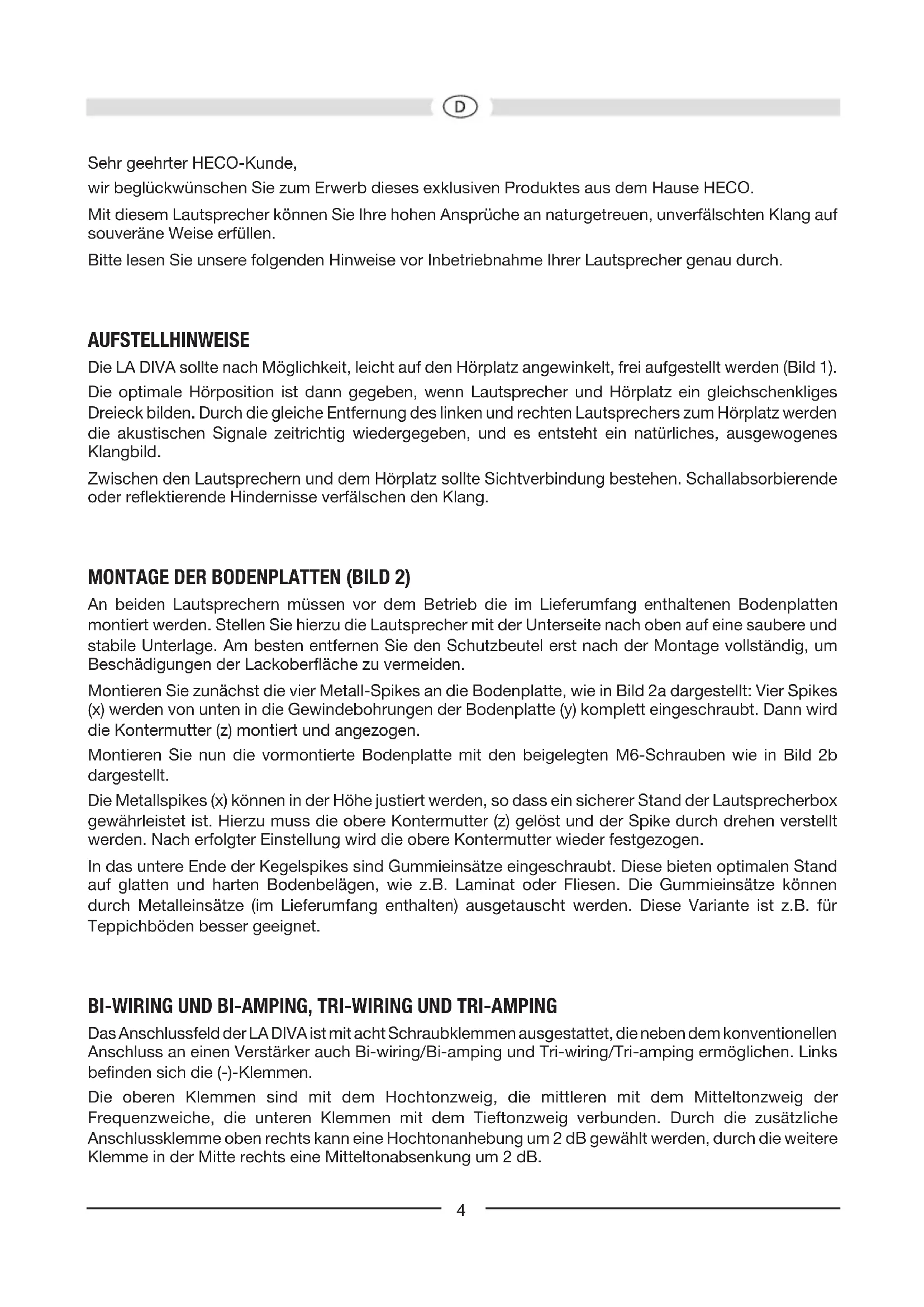

Abbildungen/Illustrations4 Sehr geehrter HECO-Kunde, wir beglückwünschen Sie zum Erwerb dieses exklusiven Produktes aus dem Hause HECO. Mit diesem Lautsprecher können Sie Ihre hohen Ansprüche an naturgetreuen, unverfälschten Klang auf souveräne Weise erfüllen. Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme Ihrer Lautsprecher genau durch. AUFSTELLHINWEISE Die LA DIVA sollte nach Möglichkeit, leicht auf den Hörplatz angewinkelt, frei aufgestellt werden (Bild 1). Die optimale Hörposition ist dann gegeben, wenn Lautsprecher und Hörplatz ein gleichschenkliges Dreieck bilden. Durch die gleiche Entfernung des linken und rechten Lautsprechers zum Hörplatz werden die akustischen Signale zeitrichtig wiedergegeben, und es entsteht ein natürliches, ausgewogenes Klangbild. Zwischen den Lautsprechern und dem Hörplatz sollte Sichtverbindung bestehen. Schallabsorbierende oder reflektierende Hindernisse verfälschen den Klang. MONTAGE DER BODENPLATTEN (BILD 2) An beiden Lautsprechern müssen vor dem Betrieb die im Lieferumfang enthaltenen Bodenplatten montiert werden. Stellen Sie hierzu die Lautsprecher mit der Unterseite nach oben auf eine saubere und stabile Unterlage. Am besten entfernen Sie den Schutzbeutel erst nach der Montage vollständig, um Beschädigungen der Lackoberfläche zu vermeiden. Montieren Sie zunächst die vier Metall-Spikes an die Bodenplatte, wie in Bild 2a dargestellt: Vier Spikes (x) werden von unten in die Gewindebohrungen der Bodenplatte (y) komplett eingeschraubt. Dann wird die Kontermutter (z) montiert und angezogen. Montieren Sie nun die vormontierte Bodenplatte mit den beigelegten M6-Schrauben wie in Bild 2b dargestellt. Die Metallspikes (x) können in der Höhe justiert werden, so dass ein sicherer Stand der Lautsprecherbox gewährleistet ist. Hierzu muss die obere Kontermutter (z) gelöst und der Spike durch drehen verstellt werden. Nach erfolgter Einstellung wird die obere Kontermutter wieder festgezogen. In das untere Ende der Kegelspikes sind Gummieinsätze eingeschraubt. Diese bieten optimalen Stand auf glatten und harten Bodenbelägen, wie z.B. Laminat oder Fliesen. Die Gummieinsätze können durch Metalleinsätze (im Lieferumfang enthalten) ausgetauscht werden. Diese Variante ist z.B. für Teppichböden besser geeignet.

BI-WIRING UND BI-AMPING, TRI-WIRING UND TRI-AMPING

Das Anschlussfeld der LA DIVA ist mit acht Schraubklemmen ausgestattet, die neben dem konventionellen Anschluss an einen Verstärker auch Bi-wiring/Bi-amping und Tri-wiring/Tri-amping ermöglichen. Links befinden sich die (-)-Klemmen. Die oberen Klemmen sind mit dem Hochtonzweig, die mittleren mit dem Mitteltonzweig der Frequenzweiche, die unteren Klemmen mit dem Tieftonzweig verbunden. Durch die zusätzliche Anschlussklemme oben rechts kann eine Hochtonanhebung um 2 dB gewählt werden, durch die weitere Klemme in der Mitte rechts eine Mitteltonabsenkung um 2 dB.5 Die passende Einstellung ist vom Hörraum, von der Aufstellung der Lautsprecher und selbstverständlich auch vom persönlichen Geschmack abhängig. Bei stark bedämpften Räumen (z. B. schwere Polstermöbel und Vorhänge) empfiehlt sich die Hochton +2dB-Einstellung, bei Rückwand-naher Aufstellung und wenig bedämpften Räumen die Mittelton -2dB-Einstellung. Bi-wiring bedeutet, dass hohe und tiefe Frequenzen über getrennte Leitungen transportiert werden. Die Bi-amping-Methode verlangt außer der zweiten Leitung einen zusätzlichen zweiten Endverstärker. Tri-wiring erfordert eine dritte Leitung, Tri-amping einen zusätzlichen dritten Verstärker. Im Lieferumfang befinden sich 4 Kabelbrücken. Bitte verbinden Sie die Lautsprecherklemmen für konventionellen Betrieb mit den Y-Kabelbrücken (1 Kabelschuh und 2 Bananenstecker) gemäß Abb. 3 a – d. Für Bi-wiring und Bi-amping verwenden Sie die anderen Kabelbrücken (1 Kabelschuh und 1 Bananenstecker) wie in Abb. 3 e – l gezeigt. Für Tri-wiring- und Tri-amping-Betrieb dürfen keine Brücken montiert sein. Den Anschluss an den/die Verstärker zeigen die Bilder 3 m – t.

ANSCHLIESSEN IHRER HECO LA-DIVA-LAUTSPRECHER

Warnhinweis: An das Terminal dürfen ausschließlich die Lautsprecherausgänge von Hifi- Verstärkern angeschlossen werden! Zum Anschließen der Lautsprecher benötigen Sie spezielle im Fachhandel erhältliche Lautsprecherkabel. Um Klangverluste zu vermeiden, empfehlen wir für Kabellängen bis 3 m einen Kabelquerschnitt von mindestens 2,5 mm², bei größeren Längen mindestens 4 mm². Der Verstärker bzw. der Receiver sollte grundsätzlich ausgeschaltet sein, bis alle Verbindungen hergestellt sind. Die Lautsprecher sollten sich, um die richtigen Kabellängen abmessen zu können, auf ihren angedachten Positionen befinden. Für beide Kanäle sollte die gleiche Kabellänge verwendet werden. Achten Sie bitte beim Anschließen der Kabel unbedingt auf die phasenrichtige Polung, d. h. es müssen die schwarzen (-) Klemmen der Lautsprecher mit den (-) Klemmen des Verstärkers verbunden werden und die roten (+) Klemmen der Lautsprecher entsprechend mit den (+) Klemmen des Verstärkers. Bei handelsüblichen Lautsprecherkabeln ist, um ein phasenrichtiges Anschließen zu erleichtern, eine Kabelader geriffelt oder durch einen Farbstreifen markiert. Das LA DIVA-Terminal ist für 3 Kabelkonfektionen ausgelegt:

• Anschluss mittels Bananensteckern (Bild 4a).

• Anschluss mittels Gabelschuhen (Bild 4b).

• Unkonfektioniert (Bild 4c) Bei unkonfektionierten Kabeln isolieren Sie die Enden der Kabel auf einer Länge von 10 – 15 mm ab. Die Enden werden verdrillt - das ist besser als sie zu verzinnen - in die Klemmen eingeführt und festgeschraubt. Überprüfen Sie noch einmal, dass die Kabel richtig fest sitzen und sich kein Kurzschluss etwa durch abstehende Drähtchen gebildet hat. Dies wäre für den angeschlossenen Verstärker sehr gefährlich.6 PFLEGE Reinigen Sie die lackierten Flächen am besten mit einem milden Haushaltsreiniger, auf keinen Fall Möbelpolitur o. ä. verwenden.

TIPPS ZUR VERMEIDUNG VON REPARATURFÄLLEN

Alle Heco-Lautsprecher sind auf bestmöglichen Klang abgestimmt, wenn sich die Klangregler in Mittelstellung befinden, d.h. bei linearer Wiedergabe des Verstärkers. Bei stark aufgedrehten Klangreglern wird dem Tieftöner und/oder Hochtöner vermehrt Energie zugeführt, was bei hohen Lautstärken zu deren Zerstörung führen kann. Sollten Sie einen Verstärker besitzen, der eine wesentlich höhere Ausgangsleistung besitzt, als bei den Boxen an Belastbarkeit angegeben ist, können brachiale Lautstärken zur Zerstörung der Lautsprecher führen - was aber recht selten vorkommt. Verstärker mit schwacher Ausgangsleistung jedoch können schon bei mittleren Lautstärken den Boxen gefährlich werden, weil sie viel schneller übersteuert werden können als kräftige Verstärker. Diese Übersteuerung verursacht deutlich messbare und hörbare Verzerrungen, die äußerst gefährlich für Ihre Lautsprecher sind. Bitte achten Sie deshalb bei der Lautstärkeeinstellung auf Verzerrungen - und drehen Sie dann sofort leiser. Wer gerne laut hört, sollte darauf achten, dass der Verstärker zumindest die Ausgangsleistung aufbringt, mit der die Boxen belastet werden können. IM ALLGEMEINEN... können Verstärker, Tuner und CD-Player - nicht nur bei preiswerten Produkten – nicht hörbare, hochfrequente Schwingungen erzeugen. Sollten Ihre Hochtöner bei leiser bis mittlerer Lautstärke ausfallen, lassen Sie bitte Ihre Anlage vom Fachmann daraufhin überprüfen. TECHNISCHE DATEN Konfiguration: 3 Wege Bassreflex Belastbarkeit: 300 / 550 Watt Impedanz: 4 – 8 Ohm Frequenzbereich: 17 – 52 500 Hz Empfohlene Verstärkerleistung: 30 – 550 Watt Wirkungsgrad (1 Watt/1 m): 93 dB Maße (BxHxT): 385 x 1340 x 435 (465 inkl. Standfuß und Terminal) mm Gewicht: 49,8 kg Zubehör: Metallspikes Gummispikes Technische Änderungen vorbehalten.7 Dear HECO Customer, We congratulate you on acquiring this exclusive HECO product. Acquiring this loudspeaker will enable you to fulfil your wildest dreams for listening to natural, unadulterated sound. Please study the instructions and information below carefully before using your new loudspeakers. SET-UP INFORMATION LA DIVA should if possible be set up without obstruction and slightly inclined towards the place of listening (fig. 1). In the ideal configuration the speakers and the listening position should form an equilateral triangle. When the left and right speakers are the same distance from the listening position their sound arrives at the same time, resulting in a harmonious, natural music reproduction. There should be a clear line of sight between the loudspeakers and the listening position. Any sound- absorbing or reflecting obstacles in the path will distort the sound.

4bWir gratulieren Ihnen! Durch Ihre kluge Wahl sind Sie Besitzer eines HECO HiFi-Produktes geworden. HECO HiFi-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglicht es für HECO HiFi-Produkte 5 Jahre Garantie zu gewähren. Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sie bitte folgendes:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.

2. Während der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler beruhen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen.

3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.

4. Bei Inanspruchnahme der Garantie wenden Sie sich bitte zunächst an Ihren Fachhändler. Sollte es sich als notwendig erweisen, das Produkt an uns einzuschicken, so sorgen Sie bitte dafür, dass • das Produkt in einwandfreier Originalverpackung verschickt wird, • die Kaufquittung beigefügt ist. 5. Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleißteile • Transportschäden, sichtbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.) • Kratzer in Metallteilen, Frontabdeckungen u.s.w. (Diese Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei Ihrem Händler reklamiert werden.) • Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäße Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.
