用户手册 La Diva HECO

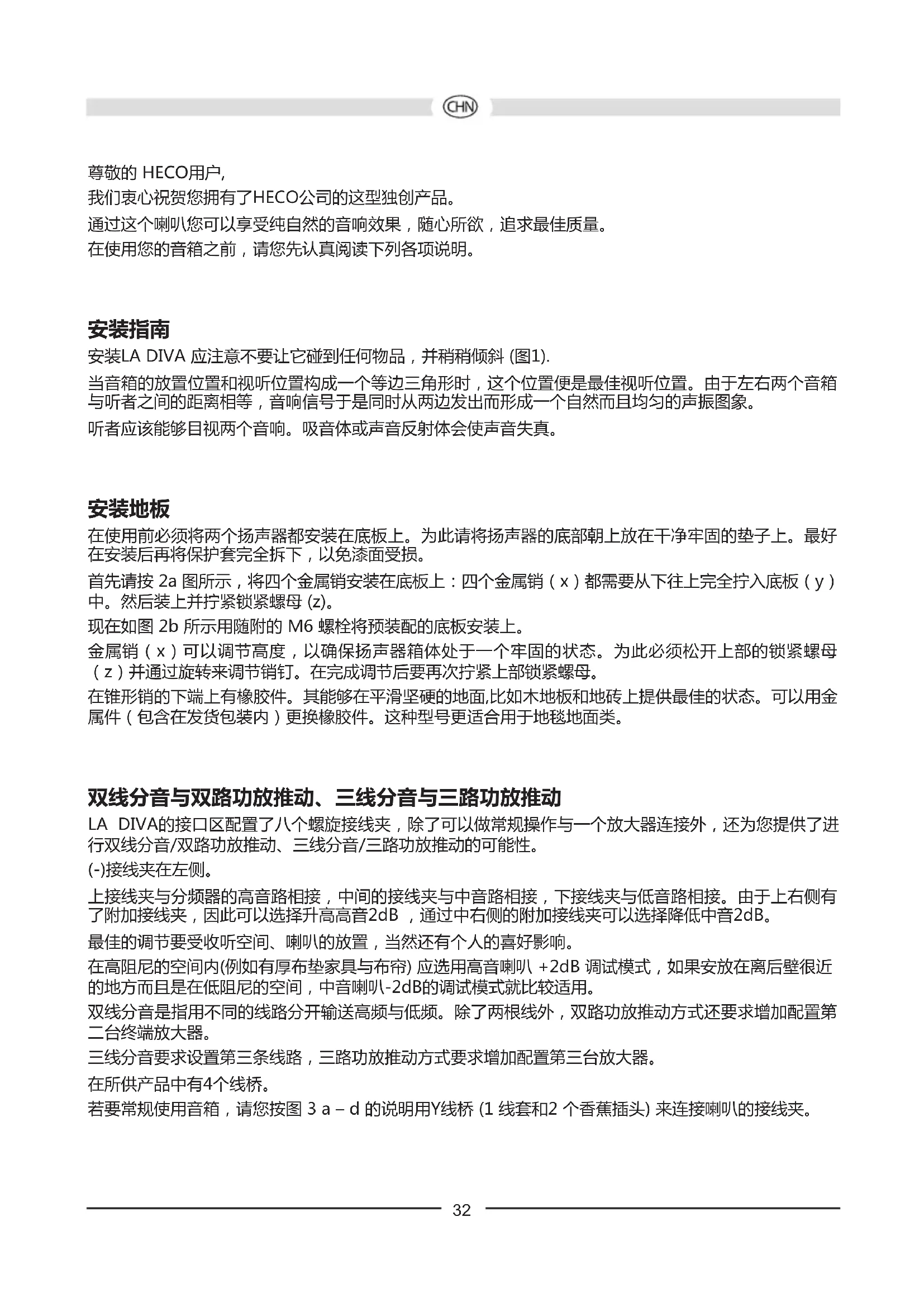

我们衷心祝贺您拥有了HECO公司的这型独创产品。

通过这个喇叭您可以享受纯自然的音响效果，随心所欲，追求最佳质量。

在使用您的音箱之前，请您先认真阅读下列各项说明。

安装指南

安装LA DIVA应注意不要让它碰到任何物品，并稍稍倾斜(图1).

当音箱的放置位置和视听位置构成一个等边三角形时，这个位置便是最佳视听位置。由于左右两个音箱与听者之间的距离相等，音响信号于是同时从两边发出而形成一个自然而且均匀的声振图象。

听者应该能够目视两个音响。吸音体或声音反射体会使声音失真。

安装地板

在使用前必须将两个扬声器都安装在底板上。为此请将扬声器的底部朝上放在干净牢固的垫子上。最好在安装后再将保护套完全拆下，以免漆面受损。

首先请按 2a 图所示, 将四个金属销安装在底板上: 四个金属销 (x) 都需要从下往上完全拧入底板 (y) 中。然后装上并拧紧锁紧螺母 (z)。

现在如图2b所示用随附的M6螺栓将预装配的底板安装上。

金属销 (x) 可以调节高度, 以确保扬声器箱体处于一个牢固的状态。为此必须松开上部的锁紧螺母 (z) 并通过旋转来调节销钉。在完成调节后要再次拧紧上部锁紧螺母。

在锥形销的下端上有橡胶件。其能够在平滑坚硬的地面,比如木地板和地砖上提供最佳的状态。可以用金属件（包含在发货包装内）更换橡胶件。这种型号更适合用于地毯地面类。

双线分音与双路功放推动、三线分音与三路功放推动

LA DIVA的接口区配置了八个螺旋接线夹，除了可以做常规操作与一个放大器连接外，还为您提供了进行双线分音/双路功放推动、三线分音/三路功放推动的可能性。

(-)接线夹在左侧。

上接线夹与分频器的高音路相接,中间的接线夹与中音路相接,下接线夹与低音路相接。由于上右侧有了附加接线夹,因此可以选择升高高音2dB,通过中右侧的附加接线夹可以选择降低中音2dB。

最佳的调节要受收听空间、喇叭的放置，当然还有个人的喜好影响。

在高阻尼的空间内(例如有厚布垫家具与布帘)应选用高音喇叭 +2dB 调试模式，如果安放在离后壁很近的地方而且是在低阻尼的空间，中音喇叭-2dB的调试模式就比较适用。

双线分音是指用不同的线路分开输送高频与低频。除了两根线外，双路功放推动方式还要求增加配置第二台终端放大器。

三线分音要求设置第三条线路，三路功放推动方式要求增加配置第三台放大器。

在所供产品中有4个线桥。

若要常规使用音箱，请您按图3a-d的说明用Y线桥(1线套和2个香蕉插头)来连接喇叭的接线夹。

若要使用双线分音与/双路功放推动功能，请您按图3e-1的显示说明使用其他的线桥(1线套和1个香蕉插头)。

若要使用三线分音与/三路功放推动功能,则不得使用线桥来安装。图例 3 ~m - t 显示了它与放大器的连接方法。

连接HECO LA DIVA音箱的简要说明

警告说明：在LA DIVA音箱的终端上只允许与音响放大器的音箱输出接口连接！

您需要用专业商店出售的喇叭专用电线来连接音箱。为了避免音质损失，在使用 3 ~m 以内的电线时，我们建议电线截面至少为 2,5 ~mm^2 ，在使用长于 3 ~m 的电线时，截面应至少为 4 ~mm^2 。

接线前，原则上应该关掉放大器或接收器，直到各项连接均已建立。音箱应放在事先选好的位置，以便能够测出合适的电线长度。两个声道应使用相同长度的电线。

在连接电线时,请您务必注意要接对正负极,即喇叭的黑色(-)端子与放大器的(-)端子相接,而喇叭的红色(+)端子与放大器相应的(+)端子相接。为了方便正负极的连接,市场上常见的喇叭用线的一股线芯是带有纹路的或着了色,作为区别标记。

LA DIVA终端是为3种不同的电线接头设计的：

·香蕉插头式接口(图4a)

·叉套式接口(图4b)

·无插头式(图4c):

如果是无插头的电线，要去掉电线终端10-15mm的绝缘层留做连接用。将电线终端扭合起来-这个方法比包锡绝缘好-插入接线柱，拧紧螺丝固定。

再仔细检查一遍电线的连接是否无松动，线芯是否翘出毛头，防止引起短路。短路会严重损坏连接着的放大器。

保养

最好用柔性家用清洁剂来清洁涂漆表面。絕對不要使用傢俱護理噴蠟或相關的產品在音箱表面上

避免需要修机的几点建议

当音色调节器处于中间位置，即放大器线性运作时，所有HECO-喇叭的音色都调在最佳状态。如果音色调节器调得过强，会有更多的电能传给低音和/或高音喇叭，这样在大音量运作时，会损坏喇叭。如果您的放大器的输出功率比喇叭上标注的容许负荷高出很多，这时将发出粗暴的声音，而会损坏喇叭。

但这种现象的出现实为偶然。输出功率弱的放大器则在中等音量时就会对喇叭造成危险，因为它比大功率放大器更容易 超载。

因超载导致的声音失真不但可以清楚地测量出来，而且还听得出来。这对您的喇叭非常危险。

因此请您在调音量时，要注意观察声音是否失真。一旦出现声音失真，应该立刻调低音量。喜欢欣赏大音量的人必须注意，放大器发出的输出功率应至少能为喇叭所承受。

总而言之…

放大器、调谐器和 CD 机 - 不只是抵挡产品 - 都会产生听不见的高频颤动。如果高音喇叭在开到低音量到中等音量时消失，应请专业人员来检查您的音响设备。

技术参数

配置：3路低音反射

负荷：300/550瓦

阻抗：4-8欧

频率范围：17-52500赫

最佳放大功率：30-550瓦

有效系数(1瓦/1米)：93分贝

尺寸(宽x高x长): 385 × 1340 × 435 / 465 毫米

重量：49.8千克

附件：金属销钉

硬橡胶销钉

可能做技术改动
