MANUALE UTENTE La Diva HECO

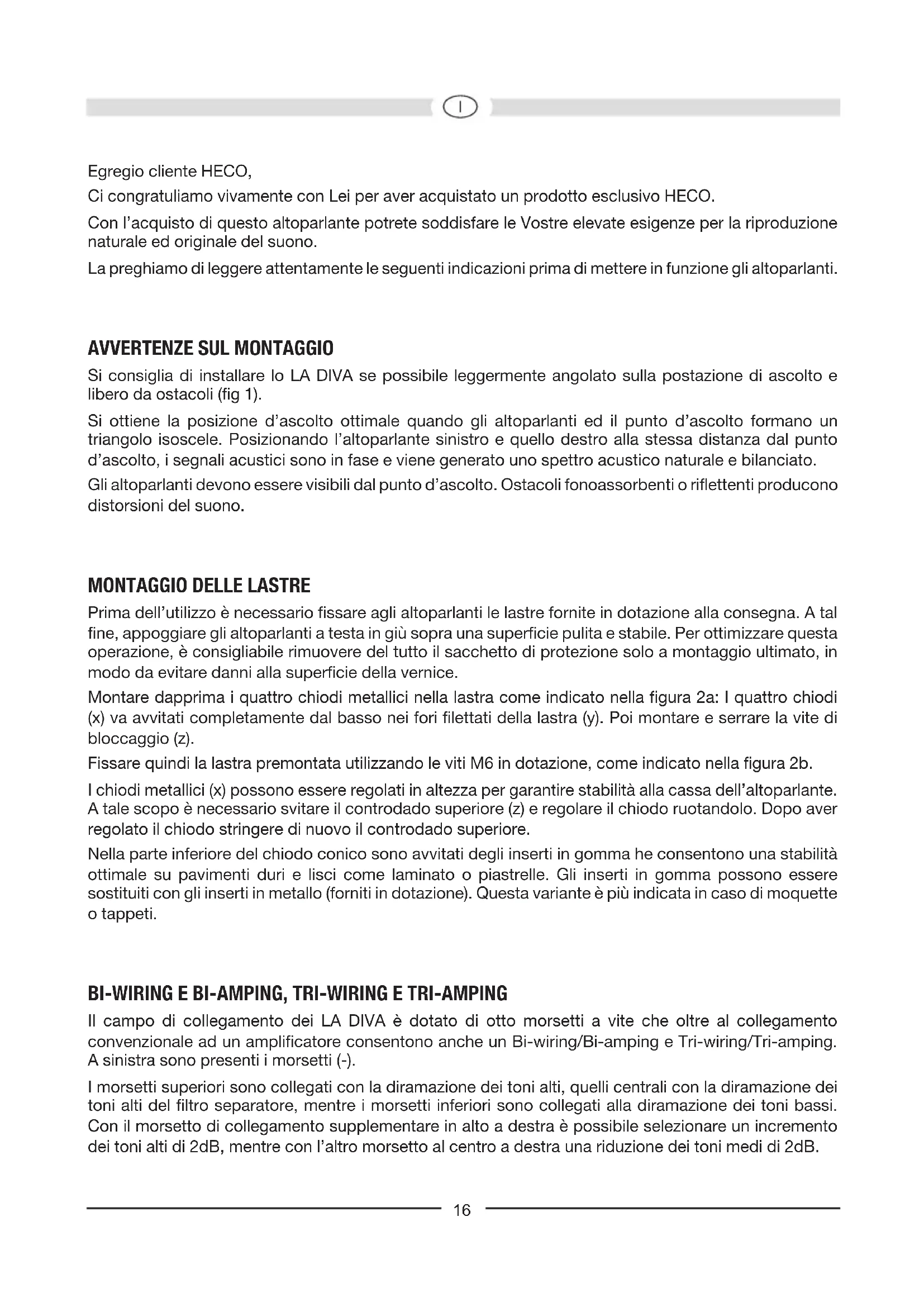

Ci congratuliamo vivamente con Lei per aver acquistato un prodotto esclusivo HECO.

Con l'acquisto di quello altoparlante potrete soddisfare le Vostre elevate esigenze per la riproduzione naturale ed originale del suono.

La preghiamo di leggere attendamente le seguentiindicazioni prima di mettere in funzione gli altoparlanti.

AVVERTENZE SUL MONTAGGIO

Si consiglia di installare lo LA DIVA se possibile leggermente angolato sulla postazione di ascolto e libero da ostacoli (fig 1).

Si ottiene la posizione d'ascolto ottimale quando gli altoparlanti ed il punto d'ascolto formano un triangolo isoscele. Posizionando l'altoparlante sinistro e quello destro alla stessa distanza dal punto d'ascolto, i segnali acustici sono in fase e viene generato uno spettro acustico naturale e bilanziato.

Gli altoparlanti devono essere visibili dal punto d'ascolto. Ostacoli fonoassorbenti o riflettenti producono distorsioni del suono.

MONTAGGIO DELLE LASTRE

Prima dell'utilizzo è necessario fissareagli altoparlanti lelastre fornite in dotazione alla conseagna.A tal fine, appoggiare gli altoparlanti a testa in giu sopra una superficie pulita e stabile.Per ottimizzare esta operazione, è consigliabile rimuovere del tutto il sacchetto di protezione solo a montaggio ultimato,in modo da evitare danni alla superficie della vernice.

Montare dapprima i quattro chiodi metallici nella lastra come indicato nella figura 2a: I quattro chiodi (x) va avvitati completamente dal basso nei fori filettati della lastra (y). Poi montare e serrare la vite di bloccaggio (z).

Fissare quindi la lastra premontata utilizzato le viti M6 in dotazione, come indicato nella figura 2b.

I chiodi metallici (x) possono essere regolati in altezza per garantire stabilità alla cassa dell'altoparlante. A tale scopo è necessario svitare il controdo superiore (z) e regolare il chiodo ruotandolo. Dop o aver regolato il chiodo stringere di nuovo il controdo superiore.

Nella parte inferiore del chiodo conico sono avvitati degli inserti in gomma he consentono una stabilità ottimale su pavimenti duri e lisci come laminato o piastrelle. Gli inserti in gomma possono essere sostituiti con gli inserti in metallo (forniti in dotazione). Questa variante è più indicata in caso di moquette o tappeti.

BI-WIRING E BI-AMPING, TRI-WIRING E TRI-AMPING

Il Campo di collegamento dei LA DIVA è dotato diotto morsetti a vite che altri al collegamento convenzionale ad un amplificatore consentonoanche un Bi-wiring/Bi-amping e Tri-wiring/Tri-amping. A sinistra sono presenti i morsetti (-).

I morsetti superiori sono collegati con la diramazione dei toni alto, quelli centrali con la diramazione dei toni alto del filtrro separatore, nella imorsetti inferiori sono collegati alla diramazione dei toni bassi. Con il morsetto di collegamento supplementare in alto a destra è possibile selezionare un incremento dei toni alto di 2dB, nella con l'altro morsetto al centro a destra una riduzione dei toni medi di 2dB.

La regolazione adatta dipende alla sala di ascolto, alla posizione degli altoparlanti ed oviamente anche dai propri gusti.

Nel caso di ambienti fortemente smorzanti (ad es. mobili imbottiti e tende pesanti) si consiglia un'impostazione di toni alto da +2dB , in caso di parete posteriori vicino all'installazione ed ambienti peu smorzanti si consiglia un'impostazione dei toni medi da -2dB.

Bi-wiring significa che le frequenze alte easse vengono trasportate da cavi separati. Il metodo Bi-amping richiede al secondo cavo un secondo amplificatore finale supplementare.Tri-wiring richiede un terzo cavo, Tri-amping un terzo amplificatore supplementare.

La fornitura comprende 4 ponti di cavi.

Si prega di collegare i morsetti degli altoparlanti per il funzionamento convenzionale con i ponti di cavi Y (1 collare per cavi e 2 spine unipolari) secondo la Fig. 3 a - d.

Per il Bi-wiring ed il Bi-amping si prega di utilizzato gli altri ponti per cavi (1 collare per cavi e 2 spine unipolari) come illustrato nella Fig. 3 e -1.

Per il funzionamento Tri-wiring- e Tri-amping non devono essere montati dei ponti. Il collegamento al/ agli amplificatori è illustrato dalle figure 3m - t

COLLEGAMENTO DEGLI ALTOPARLANTI HECO LA DIVA

Avvertenza: sul terminale degli altoparlanti LA DIVA è possibile collegare esclusivamente le uscite degli altoparlanti di amplificatori Hifi.

Per il collegamento degli altoparlanti sono necessari cavi speciali normalmente reperibili nei negozi specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza fino a 3 m e con una sezione trasversale di almeno 2,5mm^2 per lungheze maggiori di almeno 4mm^2 .

L'amplificatore e/o il ricevitore devono rianere scollegati finché non sono stati effettuali tutti i collegamenti. Gli altoparanti devono trovarsi nella posizione in cui si prevede d'installari per potere tagliare i cavi della lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa lunghezza.

Quando si collegano i cavi fare attenzione alla corretta polarizzazione,cioe i morsetti neri (-) degli altoparanti devono essere collegati ai morsetti (-) dell'amplificatore ed i morsetti rossi (+) degli altoparanti ai morsetti (+) dell'amplificatore. Nei normali cavi per altoparanti in commercio, per facilitare il correto collegamento in fase, un filo del cavo è rigato o contrassegnato con una striscia colorata.

II terminale LA DIVA è realizato per 3 confezioni di cavi:

• Collegamentoattraverso spinea banana (fig.4a)
• CollegamentoattraversoconnettoriadU(fig.4b)
  Non confezionato (fig. 4c)

Nel caso di cavi non confezionati, isolare le estremità dei cavi per una lunghezza di 10 - 15 mm. Le estremità devono essere ritorte, è meglio che stagnarle, quando vanno introdotte nei morsetti ed avvitate.

Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un cortocircuito con fili sporgenti. Questo sarebbe estremamente pericoloso per l'amplificatore collegato.

PULIZIA

Pulire le superfici verniciate con un detergente delicato, non utilizzato alcun prodotto per la pulizia dei mobili o sim.

SUGGERIMENTI PER EVITARE GUASTI

La regolazione ottimale dei toni degli altoparlanti HECO si ottiene con i regolatori in posizione centrale,cisiono una riproduzione lineare dell'amplificatore. Se i regolatori sono stati spostati di molto,viene trasmessa maggiore energia ai tweeteter e/o ai woofer provocando la loro distruzione se si utilizza un volume alto.

Se si possie de un amplificatore con una potenza d'uscita notevolmente superiore rispetto alla potenza massima delle casse, i volumi molto alto possono provocare la distruzione degli altoparlanti, il che però accade molto raramente.

Tuttavia amplificatori con una bassa potenza d'uscita possono divertare pericolosi per le casse più con volumi medi, perché possono essere sovraccariciati molto più rapidamente degli amplificatori potenti. Questa sovraccarica provoca distorsioni chiaramente misurabili ed avvertibili che sono estremamente pericolose per gli altoparlanti.

Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo subito. Se si preferisce tenere il volume alto, fare attenzione che l'amplificatore abbia almeno una potenza d'uscita accettabile per le casse.

IN GENERALE ...

gli amplificatori, i sintonizzatori ed ilettori CD, non solo quelli economici, posso sono generate oscillazioni non udibili, ad alta frequenza. Qualora i tweeter non funzionassero a volume basso o medio, fare controllare l'impiano ad un technician.

DATI TECNICI

Configurazione: Bassreflex 3 vie

Potenza max.: 300/550 Watt

Impedenza: 4-8 Ohm

Gamma di frequenze: 17 - 52 500 Hz

Potenza amplificatore consigliata: 30 - 550 Watt

Rendimento (1 Watt/1 m): 93 dB

Dimensioni (largx alt x prof): 385× 1340× 435 / 465mm

Peso: 49,8 kg

Accessor: Punte in metallo, Punte in gomma dura

Con riserva di apportare modifiche tecniche.
