GEBRUIKSAANWIJZING TCUS 400 EINHELL

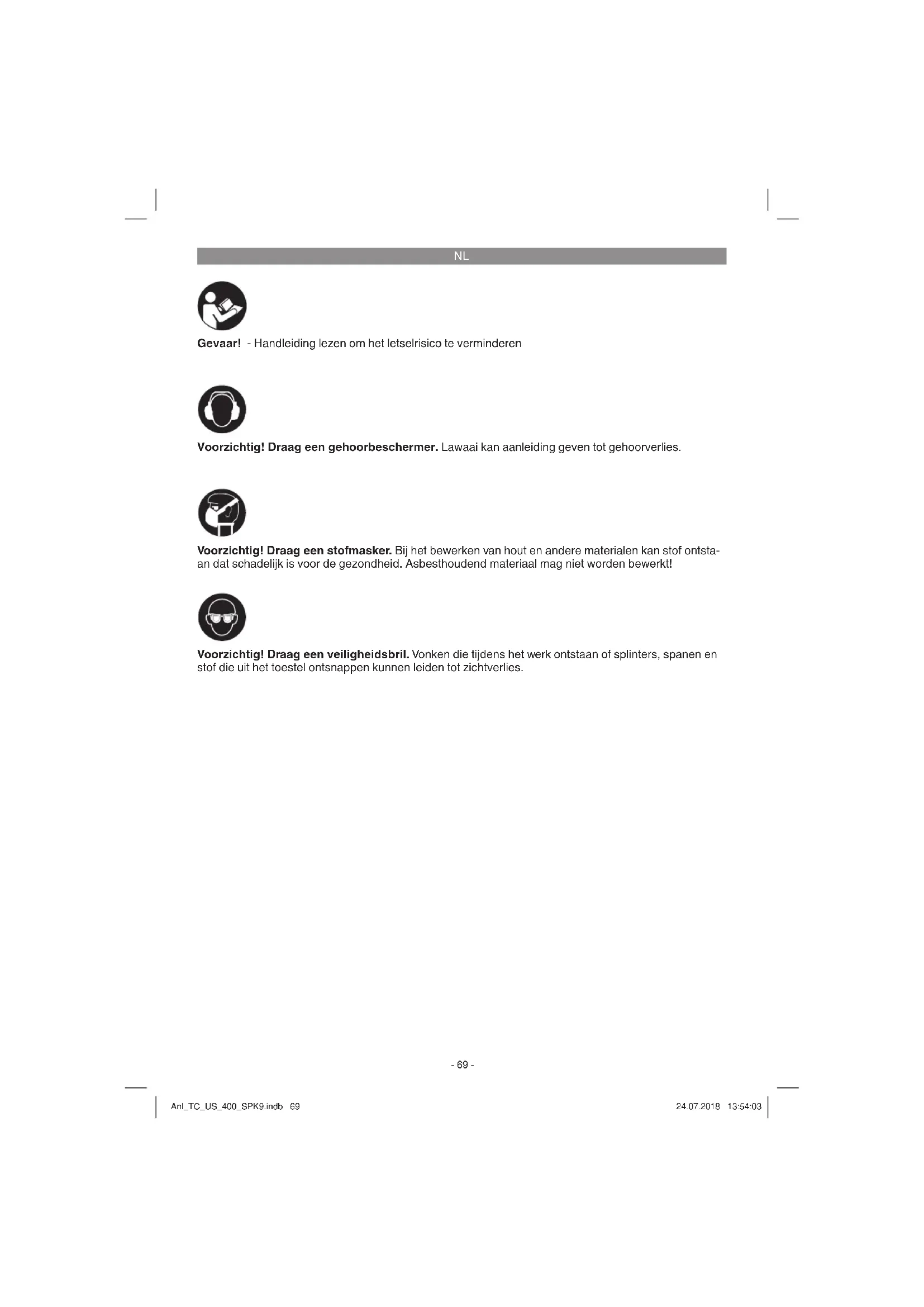

Gevaar! - Handleiding lezen om het letselrisico te verminderen Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies. Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta- an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! Anl_TC_US_400_SPK9.indb 69Anl_TC_US_400_SPK9.indb 69 24.07.2018 13:54:0324.07.2018 13:54:03NL

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst. Bijzondere veiligheidsinstructies

Controleer of de beweeglijke delen foutloos functioneren en niet klemmen, en of delen beschadigd zijn. Alle onderdelen moeten correct gemonteerd zijn en alle voorwaarden vervullen om het foutloze bedrijf van het ge- reedschap te garanderen.

Beschadigde veiligheidsinrichtingen en on- derdelen moeten deskundig door een erken- de gespecialiseerde werkplaats gerepareerd of vervangen worden, voor zover in deze ge- bruiksaanwijzing niets anders is vermeld.

Laat beschadigde schakelaars door een klantendienst-werkplaats vervangen.

Dit gereedschap beantwoordt aan de gelden- de veiligheidsvoorschriften.

Ga altijd recht voor de machine staan om steeds het overzicht te behouden.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

1. Aan/Uit-schakelaar

4. Schaal met hoekmaten

10. Kartelschroef voor schuurbandinstelling

15. Vastzetschroef voor schuurtafel

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Veiligheidsinstructies

3. Reglementair gebruik

De band- en schotelschuurmachine dient om al- lerlei soorten hout overeenkomstig de grootte van de machine te schuren. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Er mogen alleen schuurbanden worden gebruikt die geschikt zijn voor de machine en die overeen- komen met de karakteristieke gegevens vermeld in deze handleiding. Het naleven van de veiligheidsinstructies en van de montagehandleiding en de bedieningsinstruc- ties in de handleiding maakt eveneens deel uit van het doelmatig gebruik. Personen die de machine bedienen en onder- houden, moeten ermee vertrouwd zijn en op de hoogte zijn van mogelijke gevaren. Daarnaast moeten de geldende voorschriften ter preventie van ongevallen strikt worden nageleefd. Andere algemene regels op het gebied van ar- beidsgeneeskunde en veiligheidstechniek moe- ten in acht worden genomen. Veranderingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor daaruit voortvloeiende schade volledig uit. Ondanks doelmatig gebruik kunnen bepaalde resterende risicofactoren niet volledig worden uitgesloten. Als gevolg van de constructie en op- bouw van de machine kunnen zich de volgende risico’s voordoen:

Bij gebruik in gesloten ruimtes emissie van houtstof dat schadelijk is voor de gezondheid.

De roterende delen van het apparaat kunnen om functionele redenen niet worden afgedekt. Ga daarom met overleg te werk en houd het werkstuk goed vast om wegglijden te vermi- jden, waardoor uw handen met de schuur- band in aanraking zouden kunnen komen. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

..................................276 m/min Afmeting .......................................915 x 100 mm Gewicht .......................................................12 kg Inschakelduur: De inschakelduur S2 30 min (kortstondig bedrijf) betekent dat de motor met het nominaal vermo- gen (375 W) alleen voor de tijd (30 min) vermeld op het kenplaatje continu mag worden belast. An- ders zou hij ontoelaatbaar warm worden. Tijdens de pauze koelt de motor weer af op zijn oorspron- kelijke temperatuur. Gevaar! Geluid en vibratie De geluids- en vibratiewaarden werden bepaald volgens EN 61029. Geluidsdrukniveau L

..........................................3 dB Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN 61029. Trillingsemissiewaarde a

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap wordt gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen. De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onder- ling te vergelijken. De vermelde trillingsemissiewaarde kan ook wor- den gebruikt om voor begin van de werkzaamhe- den de nadelige gevolgen te beoordelen. Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel aan.

Overbelast het toestel niet.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het niet wordt ge- bruikt. Voorzichtig! Restrisico’s Er blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren be- diend. Volgende gevaren kunnen zich voordo- en in verband met de bouwwijze en uitvoe- ring van dit elektrisch gereedschap:

beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onder- houden.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten. Waarschuwing! Verwijder altijd de netstekker uit het stop- contact voordat u het gereedschap anders afstelt.

Vóór inbedrijfstelling moeten alle afdekkingen en veiligheidsinrichtingen zoals voorgeschre- ven zijn gemonteerd.

Schuurband en schuurschijf moeten vrij kun- nen draaien.

Bij reeds bewerkt hout op vreemde voorwer- pen letten zoals bijv. spijkers of schroeven enz.

Voordat u de Aan/Uit-schakelaar indrukt, moet u zich ervan vergewissen dat het schu- urpapier correct is gemonteerd en beweegli- jke onderdelen gemakkelijk bewegen.

Rubber voeten (2) op de grondplaat (5) ste- ken.

Kunststof beschermkap (16) bevestigen met de schroeven (17) (fig. 2).

Schuurschijf (13) op de as steken (fig. 3).

Schroef (18) vastdraaien met de inbussleutel (19) om de schuurschijf (13) te borgen (fig. 3/4).

Onderste schijfafdekking (20) monteren met de schroeven (21) (fig. 4).

Schuurtafel (14) monteren en borgen met de schroef (15) (fig. 5). De schuurtafel (14) kan van 0° tot 45° traploos worden versteld met de verstekschaal (23) en de vleugelschroef (22). De verstelbare dwarsaanslag (7) zorgt voor een veilige geleiding van het werkstuk.

Let op! De schuurschijf (13) moet vrij kunnen draaien, de afstand tussen schuurtafel (14) en schuurschijf (13) mag echter niet groter zijn dan 1,6 mm.

Aanslagrail (12) erop plaatsen en bevestigen met de schroeven (24) en (25) (fig. 6).

Netstekker uittrekken.

Schroeven (25) en (26) verwijderen.

Schuurbandspanner (9) naar rechts bewegen om de schuurband (11) te ontspannen.

Schuurband (11) naar achter eraf nemen.

De nieuwe schuurband in omgekeerde volgorde weer monteren.

Let op! Op looprichting letten: op de behui- zing (28) en aan de binnenzijde van de schu- urband! 5.3. Schuurband (11) instellen (fi g. 1)

Schuurband (11) met de hand langzaam in draairichting schuiven.

De schuurband (11) moet in het midden op het schuurvlak (6) draaien. Als dit niet het geval is, dan kan men dit via de kartelschroef (10) bijstellen. 5.4. Schuurpositie van de schuurband (11) verstellen (fi g. 10/11)

De beide moeren (29) losdraaien.

Schuurband (11) naar boven in de gewenste positie bewegen.

Moeren (29) weer vastdraaien om deze posi- tie te fixeren.

Om het werkstuk te steunen kan in deze po- sitie gebruik worden gemaakt van de schuur- tafel, waarvoor deze in het gat van de beves- tigingsbuis (31) geschoven met de schroef (30) bevestigd moet worden. 5.5. Schuurpapier op de schuurschijf (13) vervangen Demonteer de onderste schijfafdekking (20) door de 3 schroeven (21) te verwijderen (fi g. 4). Trek het schuurpapier van de schuurschijf (13) af en breng het nieuwe schuurpapier aan (klittenband- hechting).

6.1. Aan-/Uitschakelaar (fi g. 1)

De schuurmachine kan worden ingeschakeld door de groene knop „1“ (1) in te drukken.

Om de schuurmachine weer uit te schakelen moet u op de rode knop „0“ (1) drukken. 6.2. Schuren

Houd het werkstuk tijdens het schuren steeds goed vast.

Oefen geen grote druk uit.

Het werkstuk moet bij het schuren op de schuurband of op de schuurplaat heen en weer worden bewogen om te voorkomen dat het schuurpapier eenzijdig afslijt!

Belangrijk! Stukken hout moeten steeds in de richting van de nerf worden geschuurd om afsplinteren te voorkomen. Let op! Als tijdens het werken de schijf of de schuurband blokkeren, neem uw werkstuk dan weg en wacht tot het toestel zijn maximum toerental weer heeft bereikt.

7. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden. Anl_TC_US_400_SPK9.indb 73Anl_TC_US_400_SPK9.indb 73 24.07.2018 13:54:0324.07.2018 13:54:03NL

8. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochti- ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun- nen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin- gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

In het toestel zijn er geen andere te onderhouden onderdelen.

8.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking.

Als u het apparaat naar een andere plaats wilt transporteren, isoleer het dan van het net en stel het op op een andere daartoe voorziene plek. Anl_TC_US_400_SPK9.indb 74Anl_TC_US_400_SPK9.indb 74 24.07.2018 13:54:0324.07.2018 13:54:03NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden Anl_TC_US_400_SPK9.indb 75Anl_TC_US_400_SPK9.indb 75 24.07.2018 13:54:0324.07.2018 13:54:03NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Verbruiksmateriaal/verbruiksstukken* Schuurpapier, schuurband Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:
