GEBRUIKSAANWIJZING ST5528 BLACK & DECKER

Lees deze handleiding zorgvuldig door voordat u het apparaat in gebruik neemt.

In deze handleiding wordt ingegaan op het beoogde gebruik. Het gebruik van andere accessoires of hulpstuk- ken dan wel de uitvoering van andere handelingen dan in deze gebruiker- shandleiding worden aanbevolen, kan tot persoonlijk letsel leiden.

Bewaar deze handleiding zorgvuldig zodat u deze altijd nog eens kunt raadplegen. Gebruik van het apparaat Ga bij gebruik van het apparaat altijd voorzichtig te werk.32 (Vertaling van de originele instructies) NEDERLANDS

(Vertaling van de originele instructies) NEDERLANDS

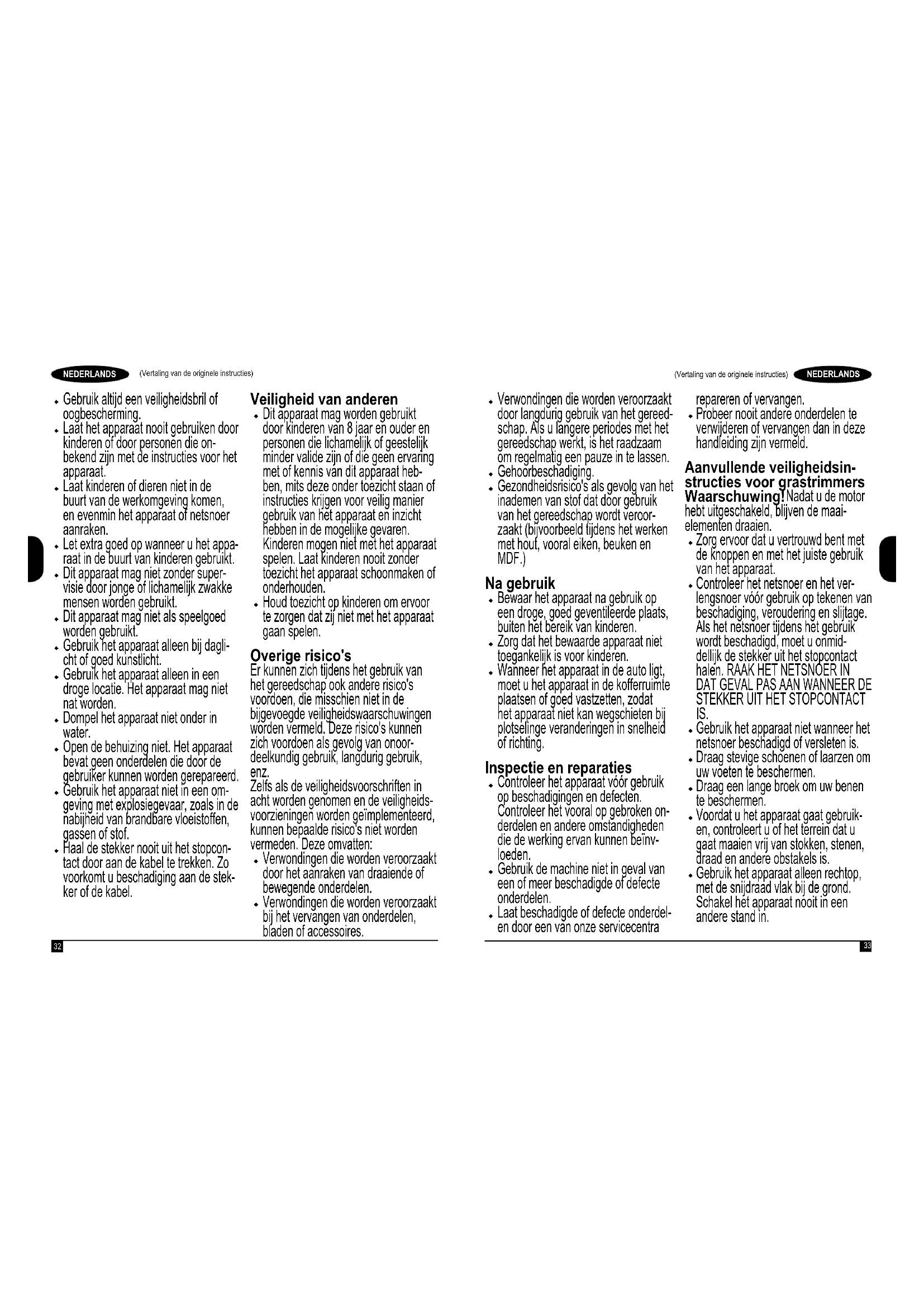

Gebruik altijd een veiligheidsbril of oogbescherming.

Laat het apparaat nooit gebruiken door kinderen of door personen die on- bekend zijn met de instructies voor het apparaat.

Laat kinderen of dieren niet in de buurt van de werkomgeving komen, en evenmin het apparaat of netsnoer aanraken.

Let extra goed op wanneer u het appa- raat in de buurt van kinderen gebruikt.

Dit apparaat mag niet zonder super- visie door jonge of lichamelijk zwakke mensen worden gebruikt.

Dit apparaat mag niet als speelgoed worden gebruikt.

Gebruik het apparaat alleen bij dagli- cht of goed kunstlicht.

Gebruik het apparaat alleen in een droge locatie. Het apparaat mag niet nat worden.

Dompel het apparaat niet onder in water.

Open de behuizing niet. Het apparaat bevat geen onderdelen die door de gebruiker kunnen worden gerepareerd.

Gebruik het apparaat niet in een om- geving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof.

Haal de stekker nooit uit het stopcon- tact door aan de kabel te trekken. Zo voorkomt u beschadiging aan de stek- ker of de kabel. Veiligheid van anderen

Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en personen die lichamelijk of geestelijk minder valide zijn of die geen ervaring met of kennis van dit apparaat heb- ben, mits deze onder toezicht staan of instructies krijgen voor veilig manier gebruik van het apparaat en inzicht hebben in de mogelijke gevaren. Kinderen mogen niet met het apparaat spelen. Laat kinderen nooit zonder toezicht het apparaat schoonmaken of onderhouden.

Houd toezicht op kinderen om ervoor te zorgen dat zij niet met het apparaat gaan spelen. Overige risico's Er kunnen zich tijdens het gebruik van het gereedschap ook andere risico's voordoen, die misschien niet in de bijgevoegde veiligheidswaarschuwingen worden vermeld. Deze risico's kunnen zich voordoen als gevolg van onoor- deelkundig gebruik, langdurig gebruik, enz. Zelfs als de veiligheidsvoorschriften in acht worden genomen en de veiligheids- voorzieningen worden geïmplementeerd, kunnen bepaalde risico's niet worden vermeden. Deze omvatten:

Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen.

Verwondingen die worden veroorzaakt bij het vervangen van onderdelen, bladen of accessoires.

Verwondingen die worden veroorzaakt door langdurig gebruik van het gereed- schap. Als u langere periodes met het gereedschap werkt, is het raadzaam om regelmatig een pauze in te lassen.

Gezondheidsrisico's als gevolg van het inademen van stof dat door gebruik van het gereedschap wordt veroor- zaakt (bijvoorbeeld tijdens het werken met hout, vooral eiken, beuken en MDF.) Na gebruik

Bewaar het apparaat na gebruik op een droge, goed geventileerde plaats, buiten het bereik van kinderen.

Zorg dat het bewaarde apparaat niet toegankelijk is voor kinderen.

Wanneer het apparaat in de auto ligt, moet u het apparaat in de kofferruimte plaatsen of goed vastzetten, zodat het apparaat niet kan wegschieten bij plotselinge veranderingen in snelheid of richting. Inspectie en reparaties

Controleer het apparaat vóór gebruik op beschadigingen en defecten. Controleer het vooral op gebroken on- derdelen en andere omstandigheden die de werking ervan kunnen beïnv- loeden.

Gebruik de machine niet in geval van een of meer beschadigde of defecte onderdelen.

Laat beschadigde of defecte onderdel- en door een van onze servicecentra repareren of vervangen.

Probeer nooit andere onderdelen te verwijderen of vervangen dan in deze handleiding zijn vermeld. Aanvullende veiligheidsin- structies voor grastrimmers Waarschuwing! Nadat u de motor hebt uitgeschakeld, blijven de maai- elementen draaien.

Zorg ervoor dat u vertrouwd bent met de knoppen en met het juiste gebruik van het apparaat.

Controleer het netsnoer en het ver- lengsnoer vóór gebruik op tekenen van beschadiging, veroudering en slijtage. Als het netsnoer tijdens het gebruik wordt beschadigd, moet u onmid- dellijk de stekker uit het stopcontact halen. RAAK HET NETSNOER IN

Gebruik het apparaat niet wanneer het netsnoer beschadigd of versleten is.

Draag stevige schoenen of laarzen om uw voeten te beschermen.

Draag een lange broek om uw benen te beschermen.

Voordat u het apparaat gaat gebruik- en, controleert u of het terrein dat u gaat maaien vrij van stokken, stenen, draad en andere obstakels is.

Gebruik het apparaat alleen rechtop, met de snijdraad vlak bij de grond. Schakel het apparaat nooit in een andere stand in.34 (Vertaling van de originele instructies) NEDERLANDS

(Vertaling van de originele instructies) NEDERLANDS

Beweeg langzaam wanneer u het ap- paraat gebruikt. Let op: vers gemaaid gras is vochtig en glad. Werk niet op steile hellingen. Werk dwars over het vlak van een helling, niet omhoog en omlaag. Steek nooit grindpaden of wegen over wanneer het apparaat is ingeschakeld. Zorg ervoor dat u nooit de snijdraad aanraakt terwijl het apparaat in werk- ing is. Leg het apparaat niet weg voordat de snijdraad helemaal tot stilstand is gekomen. Gebruik alleen het juiste type sni- jdraad. Gebruik nooit metalen sni- jdraad of visdraad. Zorg ervoor dat u de snijdraadkap niet aanraakt. Zorg ervoor dat het netsnoer uit de bu- urt van het snijdraad blijft. Zorg ervoor dat u altijd weet waar het snoer zich bevindt. Zorg ervoor dat u altijd uw handen en voeten uit de buurt van het snijdraad houdt, vooral wanneer u de motor inschakelt. Controleer het apparaat op tekenen van slijtage of schade en repareer deze indien nodig, voordat u het ap- paraat gebruikt en nadat het apparaat ergens tegenaan is gestoten. Gebruik het apparaat nooit met be- schadigde beschermkappen of zonder beschermkappen. Zorg ervoor dat u geen verwondingen oploopt door apparaten die worden gebruikt om de snijlijn op lengte te snijden. Nadat u een nieuwe snijlijn hebt uitgetrokken, moet u het appa- raat terugbrengen naar de normale gebruikspositie voordat u het apparaat inschakelt. Zorg er altijd voor dat de ventilatiesleu- ven niet verstopt raken. Gebruik de gazontrimmer (randtrim- mer) niet wanneer de snoeren bescha- digd of versleten zijn. Houd verlengsnoeren uit de buurt van maai-elementen. Elektrische veiligheid

Dit apparaat is dubbel geï- soleerd; een aardaansluiting is daarom niet noodzakelijk. Con- troleer altijd of de netspanning overeenkomt met de waarde op het typeplaatje. Als het netsnoer is beschadigd, moet dit worden vervangen door de fabri- kant of een BLACK+DECKER-service- centrum om gevaren te voorkomen. Met een zeer gevoelige reststroom- schakelaar (een RCD van 30 mA) wordt het risico van een elektrische schok verkleind. Labels op het apparaat Het apparaat is voorzien van de volgende waarschuwingss- ymbolen samen met de datumcode: Lees de handleiding voordat u met het apparaat gaat werken. Draag een veiligheidsbril of een stofbril als u dit apparaat gebruikt.

Maak gebruik van goede gehoorbescherming wanneer u dit apparaat gebruikt.

Trek altijd de stekker uit het stopcontact voordat u een beschadigd snoer inspecteert. Gebruik de strimmer niet als de kabel is beschadigd.

Wees bedacht op rondvliegende voorwerpen. Houd omstanders uit de buurt van het snijgebied.

Stel het apparaat niet bloot aan regen of een hoge luchtvochtigheid. Richtlijn 2000/14/EG gegarandeerd geluidsver- mogen. Onderdelen Dit apparaat bevat een aantal of alle van de volgende kenmerken:

1. Aan-/uitschakelaar

Monteren Waarschuwing! Zorg voor aanvang van de montage dat het apparaat is uitgeschakeld en de netstekker is losgekoppeld van het lichtnet. Aanbrengen van de beschermkap (g. A&B) u Verwijder de schroef van de beschermkap.u Houd de beschermkap (6) loodrecht op de strimmerkop (8) en schuif deze op zijn plaats totdat het bevestiging- slipje vastklikt (zorg dat de geleidingsrails (11) op de beschermkap (6) juist zijn uitgelijnd met de geleidingsrails (12) op de strimmerkop (8). g. A). u Bevestig de beschermkap (6) met de schroef (13). Waarschuwing! Gebruik het gereedschap nooit wanneer de beschermkap niet juist is bevestigd. De tweede greep bevestigen (g. C) u Druk op beide knoppen (14) aan de zijkant van de greep en houd de knoppen ingedrukt. u Schuif de tweede greep (5) op zijn plaats boven de knop- pen (14). Waarschuwing! Zorg dat de tanden op de knop juist zijn uitgelijnd met de sleuven in de greep en dat de greep goed vastzit. De stand van de tweede greep aanpassen (g. D) De tweede greep (5) kan worden aangepast voor de beste balans en gebruiksgemak. u Druk op de knop (14) aan de linkerkant van de greep.u Draai de tweede greep (5) in de vereiste stand.u Laat de knop (14) los. Waarschuwing! Zorg dat de tanden op de knop juist zijn uitgelijnd met de sleuven in de greep en dat de greep goed vastzit. De hoogte van het gereedschap instellen (g. E) Dit gereedschap heeft een telescopisch mechanisme waar- mee u het kunt instellen op een comfortabele werkhoogte. Er zijn meerdere hoogte-instellingen. Stel als volgt de hoogte in: u Koppel het gereedschap los van de netspanning.u Maak de instelring (15) los door deze met de klok mee te draaien. u Beweeg de buis (16) voorzichtig in of uit de greep (2) naar de gewenste hoogte. u Maak de instelring (15) vast door deze tegen de klok in te draaien. De snijdraad losmaken Tijdens transport is de snijdraad aan de spoelbehuizing bevestigd met tape. Waarschuwing! Verwijder de accu uit het gereedschap voordat u met de montage begint. u Verwijder de tape waarmee de snijdraad aan de spoelbe- huizing (7) is bevestigd. Aansluiting van het gereedschap op de netspan- ning (g. F) u Sluit de contrastekker van een geschikt verlengsnoer aan op de stekkerbus (4). u Steek het snoer door de snoerhouder (3).u Sluit de netstekker aan op de netspanning. Voor apparaten met een vaste kabel: Controleer of het snoer door de snoerklem is gestoken voordat u de stekker in het stopcontact steekt. Gebruik van het apparaat Waarschuwing! Laat het gereedschap in zijn eigen tempo werken. Niet overbelasten. Het gereedschap instellen op snoeien of randafwerking (g. G,H,I&J) Het gereedschap kan worden gebruikt voor snoeien, zoals weergegeven in g. I, of voor randafwerking om overhangend gras te snoeien langs gazonranden en bloemperken, zoals weergegeven in g. J. Snoeien (g. E,G&I) Voor snoeien moet de snoeikop zich bevinden in de stand die wordt weergegeven in g. I. Doe het volgende wanneer dit niet het geval is: u Koppel het gereedschap los van de netspanning.u Maak de instelring (15) los door deze met de klok mee te draaien. u Houd de greep (2) vast en draai de kop (8) met de klok mee. u Maak de ring (15) vast door deze tegen de klok in te draaien.36 (Vertaling van de originele instructies) NEDERLANDS

(Vertaling van de originele instructies) NEDERLANDS Opmerking: De kop draait slechts in één richting. Randafwerking (g. E,H&J) Voor randafwerking moet de snoeikop zich bevinden in de stand die wordt weergegeven in g. J. Doe het volgende wan- neer dit niet het geval is: u Koppel het gereedschap los van de netspanning.u Maak de instelring (15) los door deze met de klok mee te draaien. u Houd de greep (2) vast en draai de kop (8) tegen de klok in. u Maak de ring (18) vast door deze tegen de klok in te draaien. Opmerking: De kop draait slechts in één richting. In- en uitschakelen u Druk de trekker (1) in om het gereedschap in te schakelen. u Laat de trekker los om het apparaat uit te schakelen. Waarschuwing! Probeer nooit om een trekker in de inge- schakelde stand te vergrendelen. Tips voor optimaal gebruik Algemeen u U krijgt de beste maairesultaten wanneer u uitsluitend droog gras maait. Trimmen u Houd het gereedschap vast, zoals wordt aangegeven in g. I. u Beweeg de trimmer rustig van de ene naar de andere kant. u Wanneer u lang gras maait, moet u in stappen van bove- naf maaien. Maai telkens een klein stuk. u Houd het apparaat uit de buurt van harde voorwerpen en tere planten. u De snijdraad slijt sneller en moet vaker verlengd worden wanneer u vaak langs stoepen of andere schurende op- pervlakken maait, of wanneer u zwaar onkruid maait. u Verlaag de belasting wanneer het apparaat langzamer draait. Randafwerking De beste snoeiresultaten worden verkregen op randen die dieper dan 50 mm zijn. u Gebruik het gereedschap niet om randen te maken. Gebruik een spade om randen te maken. u Beweeg het gereedschap via het wiel (9) of randgeleider (10) zoals wordt aangegeven in g. J. u Hef het gereedschap een beetje omhoog om korter te snoeien. Een nieuwe spoel met snijdraad plaatsen (g. K) Vervangende spoelen met snijdraad zijn verkrijgbaar via uw BLACK+DECKER-leverancier (cat. nr. A6481). u Haal de stekker uit het stopcontact.u Houd de lipjes (17) ingedrukt en verwijder de spoelkap (18) van de spoelbehuizing (7). u Verwijder de lege spoel (19) uit de spoelbehuizing.u Verwijder alle vuil en gras van de spoelkap en de behu- izing. u Neem de nieuwe spoel en druk deze op de naaf in de spoelbehuizing. Draai de spoel licht totdat deze stevig is geplaatst. u Maak het uiteinde van de snijdraad los en geleid de draad door het oogje (20). De draad moet ongeveer 11 cm buiten de spoelkap steken. u Breng de lipjes (17) op de spoelkap op één lijn met de uitsparingen (21) in de spoelbehuizing. u Druk de kap op de spoelbehuizing totdat deze stevig vastklikt. Waarschuwing! Als de snijdraden verder uitsteken dan de snijdraadkap (22), moet u de draden afsnijden totdat deze niet verder dan de kap reiken. Een nieuwe draad op een lege spoel wikkelen (g. L,M&N) U kunt een nieuwe snijdraad op een lege spoel wikkelen. Vervangende verpakkingen met snijdraad zijn verkrijgbaar via uw BLACK+DECKER-leverancier (cat.nr. A6170 (25 m), A6171 (40 m)). u Verwijder de lege spoel van het apparaat, zoals hierboven aangegeven. u Verwijder overgebleven snijdraad van de spoel.u Steek 2 cm van de snijdraad in het gat (23) in de spoel zoals aangegeven (g. L). u Buig de snijdraad en veranker deze in de L-vormige sleuf (24). u Wikkel de snijdraad op de spoel, in de richting van de pijl. Zorg dat u de draad netjes en in lagen opwikkelt. Wikkel de draad niet kruislings (g. N). u Wanneer de opgewikkelde snijdraad tot de inkepingen (25) reikt, moet u de draad afsnijden. Laat de draad on- geveer 11 cm van de spoel uitsteken en houd een vinger op de draad om deze op zijn plaats te houden (g. M). u Ga door zoals hierboven beschreven en plaats de spoel op het apparaat. Waarschuwing! Gebruik alleen het juiste type BLACK+DECKER snijdraad. Problemen oplossen Als het apparaat niet goed lijkt te werken, volgt u de onder- staande instructies op. Neem contact op met het dichtstbijzi- jnde BLACK+DECKER-servicecentrum als u het probleem niet kunt verhelpen. Waarschuwing! Neem het gereedschap uit het stopcontact voordat u doorgaat. Het apparaat draait langzaam u Controleer of de spoelbehuizing vrij kan draaien. Reinig de behuizing zorgvuldig, indien nodig. u Controleer of de snijdraad niet meer dan 11 cm uit de spoelbehuizing steekt. Als de snijdraad verder uitsteekt dan 11 cm, moet u de draad afsnijden totdat deze niet verder dan de snijdraadkap reikt. Het automatisch langer maken van de draad werkt niet u Houd de lipjes ingedrukt en verwijder de spoelkap van de behuizing. u Trek aan de snijdraad, totdat deze 11 cm uit de behuizing steekt. Als de spoel onvoldoende snijdraad bevat, moet u een nieuwe spoel met snijdraad plaatsen, zoals hierboven aangegeven. u Breng de lipjes op de spoelkap op één lijn met de uitspar- ingen in de behuizing. u Druk de kap op de behuizing totdat deze stevig vastklikt.u Als de snijdraad verder uitsteekt dan de snijdraadkap, moet u de draad afsnijden totdat deze niet verder dan de kap reikt. Als het automatisch verlengen niet werkt, of wan- neer de spoel is geblokkeerd, kunt u de volgende suggesties proberen: u Reinig de spoelkap en de behuizing voorzichtig.u Verwijder de spoel en controleer of de hendel vrij kan bewegen. u Verwijder de spoel en wikkel de snijdraad af. Wikkel deze netjes weer op, zoals hierboven beschreven. Vervang de spoel zoals beschreven. Onderhoud Uw BLACK+DECKER-gereedschap/-apparaat (met netsnoer/ snoerloos) is ontworpen om gedurende langere tijd te functio- neren met een minimum aan onderhoud. U kunt het gereed- schap/apparaat naar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en het gereedschap/apparaat regelmatig schoonmaakt. Naast regelmatige reiniging vereist de lader geen onderhoud. Waarschuwing! Doe altijd het volgende voordat u onder- houds- of reinigingswerkzaamheden aan het gereedschap (met snoer/snoerloos) uitvoert. u Schakel het gereedschap/apparaat uit en trek de stekker uit het stopcontact. u Als het gereedschap/apparaat een afzonderlijke accu heeft, schakelt u het gereedschap/apparaat uit en haalt u de accu eruit. u Als de accu is ingebouwd, laat u deze volledig ontladen. Schakel dan het apparaat uit. u Neem de lader uit het stopcontact voordat u deze schoon- maakt. Naast regelmatige reiniging vereist de lader geen onderhoud. u Reinig regelmatig de ventilatieopeningen van het gereed- schap/apparaat en de lader met een zachte borstel of droge doek. u Reinig de behuizing van de motor regelmatig met een vochtige doek. Gebruik geen schuur- of oplosmiddel. u Reinig de snijdraad en spoel regelmatig met een zachte borstel of een droge doek. u Gebruik regelmatig een botte krabber om gras en vuil van onder de beschermkap te verwijderen. Milieu

Gescheiden afvalinzameling. Producten en accu’s waarop dit symbool is aangebracht, mogen niet bij het normale huishoudafval worden weggegooid. Producten en accu’s bevatten materialen die kunnen worden teruggewonnen of gerecycled en dat doet de vraag naar grondstoffen. Recycle elektrische producten en accu’s volgens de ter plaat- se geldende bepalingen. Nadere informatie is beschikbaar op www.2helpU.com Technische gegevens ST4525Type 1ST5528ST5530Type 1Ingangsspanning

230 230Opgenomen vermogen 450 550Onbelaste snelheid min

ST4525/ST5528/ST5530 - Trimmer Black & Decker verklaart dat deze producten, die zijn beschre- ven bij 'Technische gegevens', voldoen aan: 2006/42/EC, EN60335-1:2012+A11:2014, EN50636-2-91:201439 (Traducción de las instrucciones originales) ESPAÑOL

(Vertaling van de originele instructies) NEDERLANDS (Traducción de las instrucciones originales) ESPAÑOL 2000/14/EG, Gazontrimmer, L ≤ 50 cm, bijlage VIII DEKRA Certication B.V., Utrechtseweg 310, 6802 ED Arnhem, Nederland Aangemelde instantie ID Nr.: 0344 Niveau van akoestisch vermogen volgens 2000/14/EG (Artikel 12, bijlage III, L ≤ 50 cm):

(gemeten geluidsvermogen) 94.8 dB(A) onzekerheid (K) = 1.0 dB(A)

(gegarandeerd geluidsvermogen) 95 dB(A) Deze producten voldoen tevens aan richtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met Black & Decker op het volgende adres of raadpleeg de achterzijde van de handleiding. Ondergetekende is verantwoordelijk voor de compilatie van het technische bestand en geeft deze verklaring namens Black & Decker af. R.Laverick Engineering Director Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD United Kingdom 17/11/2016 Garantie Black & Decker heeft vertrouwen in zijn producten en biedt consumenten een garantie van 24 maanden vanaf de aankoo- pdatum. Deze garantie vormt een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie is geldig op het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone. Voor een garantie-aanspraak moet uw aanspraak in overeenstemming zijn met de Voorwaarden en Condities van Black&Decker en moet u een bewijs van aankoop overleggen aan de verkoper of aan een geautori- seerde reparatiemonteur. Voorwaarden en condities van de 2-jarige garantie van Black&Decker en het adres van de vestiging van het geau- toriseerde reparatiecentrum bij u in de buurt, kunt u vinden op internet op www.2helpU.com, of door contact op te nemen met het Black & Decker-kantoor ter plaatse, op het adres dat in deze handleiding wordt vermeld. Bezoek onze website www.blackanddecker.nl, waar u uw nieuwe Black & Decker-product kunt registreren en informatie kunt verkrijgen over nieuwe producten en speciale aanbied- ingen. Uso previsto La ST4525, ST5528, ST5530 - Cortadora de BLACK+DECKER se ha diseñado para cortar y acabar bordes del césped y cortar césped en zonas difíciles. Este aparato se ha diseñado únicamente para uso doméstico. Instrucciones de seguridad ¡Atención! Si utiliza aparatos conec- tados a la red eléctrica, es necesario seguir las precauciones de seguridad básicas, incluidas las que se indican a continuación, para reducir el riesgo de incendios, descargas eléctricas, lesiones y daños materiales. ¡Atención! Cuando utilice el aparato se deben seguir las normas de seguri- dad. Por su propia seguridad y por la de otras personas, lea estas instrucciones antes de utilizar el aparato. Conserve estas instrucciones para consultarlas en un futuro.
