MANUALE UTENTE ST5528 BLACK & DECKER

(Traduzione del testo originale)

ITALIANO

Uso previsto

Il ST4525, ST5528, ST5530 - Decespugliatore tagliabordi BLACK+DECKER è stato progettato per tagliare e rifinire i bordi dei prati e per tosare l'erba in spazi ristretti. Questo elettroutensile è stato progettato solo per uso individuale.

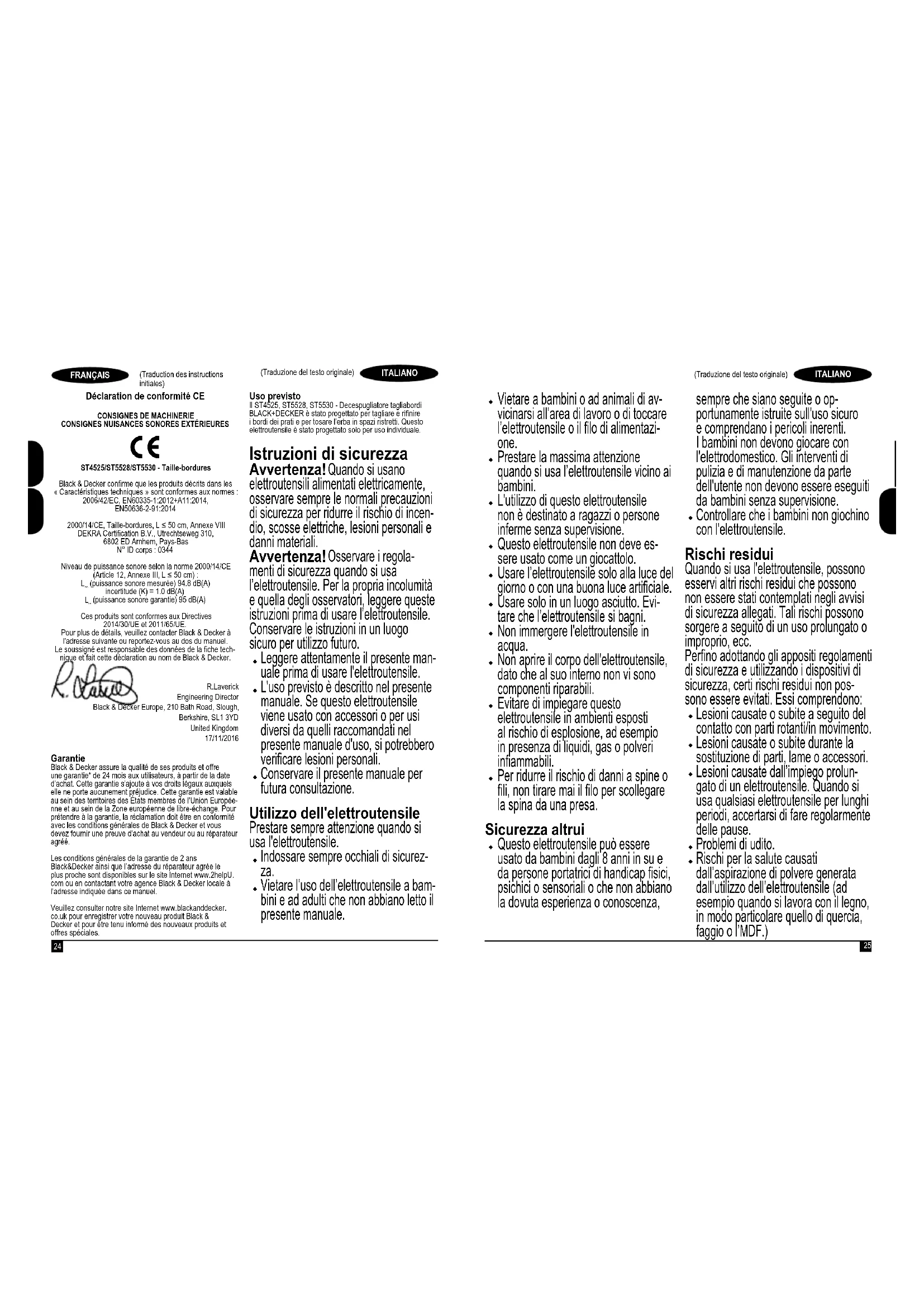

Istruzioni di sicurezza

Avvertenza! Quando si usano elettroutensili alimentati elettricamente, osservare sempre le normali precauzioni di sicurezza per ridurre il rischio di incendio, scosse elettriche, lesioni personali e danni materiali.

Avvertenza! Osservare i regolamenti di sicurezza quando si usa l'elettroutensile. Per la propria incolumità e quella degli osservatori, leggere queste istruzioni prima di usare l'elettroutensile. Conservare le istruzioni in un luogo sicuro per utilizzo futuro.

• Leggere attentamente il presente manuale prima di usare l'elettroutensile.
• L'uso previsto è descritto nel presente manuale. Se questo elettroutensile viene usato con accessori o per usi diversi da quelli raccomandati nel presente manuale d'uso, si potrebbero verificare lesioni personali.

- Conservare il presente manuale per futura consultazione.

Utilizzo dell'elettroutensile

Prestare sempre attenzione quando si usa l'elettroutensile.

- Indossare sempre occhiali di sicurezza.

- Vietare l'uso dell'elettroutensile a bambini e ad adulti che non abbiano letto il presente manuale.

• Vietare a bambini o ad animali di avvicinarsi all'area di lavoro o di toccare l'elettroutensile o il filo di alimentazione.
• Prestare la massima attenzione quando si usa l'elettroutensile vicino ai bambini.
• L'utilizzo di questo elettroutensile non è destinato a ragazzi o persone inferme senza supervisione.
• Questo elettroutensile non deve essere usato come un giocattolo.
• Usare l'elettroutensile solo alla luce del giorno o con una buona luce artificiale.
• Usare solo in un luogo asciutto. Evi- tare che l'elettroutensile si bagni.
• Non immergere l'elettroutensile in acqua.
• Non aprire il corpo dell'elettroutensile, dato che al suo interno non vi sono componenti riparabili.
• Evitare di impiegare questo elettroutensile in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili.
• Per ridurre il rischio di danni a spine o fili, non tirare mai il filo per scollegare la spina da una presa.

Sicurezza altrui

- Questo elettroutensile può essere usato da bambini dagli 8 anni in su e da persone portatrici di handicap fisici, psichici o sensoriali o che non abbiano la dovuta esperienza o conoscenza,

(Traduzione del testo originale)

ITALIANO

sempre che siano seguite o opportunamente istruite sull'uso sicuro e comprendano i pericoli inerenti. I bambini non devono giocare con l'elettrodomestico. Gli interventi di pulizia e di manutenzione da parte dell'utente non devono essere eseguiti da bambini senza supervisione.

- Controllare che i bambini non giochi con l'elettroutensile.

Rischi residui

Quando si usa l'elettroutensile, possono esservi altri rischi residui che possono non essere stati contemplati negli avvisi di sicurezza allegati. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc.

Perfino adottando gli appositi regolamenti di sicurezza e utilizzando i dispositivi di sicurezza, certi rischi residui non possono essere evitati. Essi comprendono:

• Lesioni causate o subite a seguito del contatto con parti rotanti/in movimento.
• Lesioni causate o subite durante la sostituzione di parti, lame o accessori.
• Lesioni causate dall'impiego prolungato di un elettroutensile. Quando si usa qualsiasi elettroutensile per lunghi periodi, accertarsi di fare regolarmente delle pause.
• Problemi di udito.
• Rischi per la salute causati dall'aspirazione di polvere generata dall'utilizzo dell'elettrousile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF.)

ITALIANO

(Traduzione del testo originale)

Dopo l'impiego

• Quando non viene usato, l'elettroutensile deve essere conserva- to in un luogo asciutto e ben ventilato, fuori dalla portata dei bambini.
  • Gli elettROUTENSILI non devono essere riposti alla portata dei bambini.
  Se viene conservato o trasportato in un veicolo, l'elettroutensile deve essere messo nel bagagliaio o legato per evitare che si sposti in caso di cambiamento repentino della velocità o della direzione di marcia.

Ispezione e riparazioni

• Prima dell'impiego, controllare che l'elettroutensile non sia danneggiato e non presenti parti difettose. Controllare che non vi siano parti rotte o altre condizioni che potrebbero avere ripercussioni sulle prestazioni.
• Non usare l'elettroutensile se alcune parti sono danneggiate o difettose.
• Far riparare o sostituire le parti danneggiate o difettose da un tecnico autorizzato.
• Non tentare di smontare o sostituire qualsiasi parte ad eccezione di quelle specificate nel presente manuale.

Altre precauzioni di sicurezza per i decespugliatori tagliabordi

Avvertenza! I fili da taglio continuano a girare dopo lo spegnimento del motore.

• Imparare bene i comandi e come usare in modo appropriato l'elettroutensile.

- Prima dell'uso, controllare che il filo di alimentazione e il cavo di prolunga non presentino segni di danni, invecchiamento e usura. Se il filo di alimentazione subisce danni durante l'uso, scollegarlo immediatamente dalla presa di corrente. NON TOCCARE IL FILO DI ALIMENTAZIONE PRIMA DI AVERLO SCOLLEGATO DALLA PRESA DI CORRENTE.

- Non usare l'elettroutensile se i fili di alimentazione sono danneggiati o usurati.

- Indossare scarpe o stivali robusti per proteggere i piedi.

- Indossare calzoni lunghi per proteggere le gambe.

- Prima di iniziare a usare l'elettroutensile, controllare che lungo il percorso in cui si deve lavorare, non vi siano bastoncini, pietre, fili elettrici e altri ostacoli.

- Usare l'elettroutensile solo in posizione verticale e con il filo da taglio vicino a terra. Non spegnere mai l'elettroutensile in qualsiasi altra posizione.

- Spostarsi lentamente quando si usa l'elettroutensile. Ricordare che l'erba appena tagliata è umida e sdrucciolevole.

- Non lavorare su pendii ripidi. Lavorare trasversalmente su di un pendio e mai procedendo verticalmente in su e in qiù.

- Non attraversare mai strade o sentieri coperti di ghiaia con l'elettroutensile acceso.

(Traduzione del testo originale)

ITALIANO

• Non toccare mai il filo da taglio quando l'elettroutensile è acceso.
• Non appoggiare a terra l'elettroutensile fino a quando il filo da taglio non si è completamente fermato.
• Usare solo il corretto tipo di filo da taglio. Non usare mai filo da taglio in metallo o una lenza.
• Prestare attenzione a non toccare la lama di tranciatura del filo.
• Prestare attenzione a tenere sempre lontano il filo di alimentazione da quello da taglio. Essere sempre consapevoli di dove si trova il filo di alimentazione.
• Tenere sempre mani e piedi lontani dal filo da taglio, in modo particolare quando si accende il motore.
• Prima di usare l'elettroutensile e dopo ogni impatto, controllare che non vi siano segni di usura o danni e riparare come richiesto.
• Non far mai funzionare l'elettroutensile con le protezioni danneggiate o smontate.
• Proteggersi da eventuali lesioni che potrebbero essere causate dai dispositivi montati per la tranciatura di una lunghezza di filo da taglio. Dopo aver srotolato una nuova lunghezza di filo da taglio, riportare sempre l'elettroutensile nella normale posizione di funzionamento prima di accenderlo.

• Verificare sempre che le fessure di ventilazione siano mantenute pulite e prive di impurità.

• Non usare il decespugliatore (tagliabordi) se i fili di alimentazione sono danneggiati o usurati.

• Tenere i cavi di prolunga lontano dagli elementi da taglio.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto l'elettroutensile rende superfluo il filo di terra. Controllare sempre che l'alimentazione corrisponda alla tensione indicata sulla targhetta dei dati tecnici.

• In caso di danneggiamento del filo di alimentazione, e necessario farlo riparare dal fabbricante o presso un centro assistenza BLACK+DECKER autorizzato in modo da evitare eventuali pericoli.
• La sicurezza elettrica può essere ulteriormente aumentata utilizzando un dispositivo a corrente residua (RCD) ad alta sensibilità (30 mA).

Etichette sull'elettroutensile

I seguenti simboli di pericolo si trovano sull'apparecchio con il codice della data:

Leggere il manuale prima dell'utilizzo.

Indossare occhiali di sicurezza quando si usa l'elettroutensile.

Indossare otoprotezioni idonee quando si usa l'elettroutensile.

Estrarre sempre la spina dalla presa prima di ispezionare un filo di alimentazione danneggiato. Fare attenzione a non adoperare il tagliabordi se il filo di alimentazione è danneggiato.

ITALIANO

(Traduzione del testo originale)

Fare attenzione agli oggetti lanciati in aria. Tenere gli osservatori lontani dalla zona di taglio.

Non esporre l'elettroutensile alla pioggia o a un'umidità intensa.

Pressione sonora garantita in base alla direttiva 2000/14/CE.

Caratteristiche

Si indicano di seguito le caratteristiche di cui è dotato questo elettroutensile.

1. Interruttore di accensione

2. Impugnatura

3. Fermacayo

4. Price

5. Opima 5.

6. Seconda impugnatura

7. Protezione

8. Alloggiamento bobina

9. Testa

10. Rotella per bordo (solo ST5528 & ST5530)

11. Guida per bordo (solo ST4525)

Montaggio

Attenzione! Prima di montare l'elettroutensile, assicurarsi che sia spento e scollegato dalla presa di corrente.

Montaggio della protezione (fig. A&B)

♦ Svitare la vite dalla protezione.

Tenendo la protezione (6) ad angolo retto rispetto alla testa del tagliabordi (8) farla scorrere in sede fino a quando la linguetta di ritenuta si aggancia. Verificare che le barre di guida (11) sulla protezione (6) siano correttamente alineate alle barre di guida (12) sulla testa del tagliabordi (8), fig. A).

◆ Fissare la protezione (6) con la vite (13).

Attenzione! Non usare mai l'elettroutensile senza la protezione montata correttamente.

Montaggio della seconda impugnatura (fig. C)

♦ Premere e tenere premuli entrambi i pulsanti (14) sul lato dell'impugnatura.

◆ Far scorrere in sede la seconda impugnatura (5) sopra i pulsanti (14).

Attenzione! Accertarsi che i denti sul pulsante siano allineati correttamente nelle fessure dell'impugnatura e che l'impugnatura sia ben salda.

Regolazione della posizione dell'impugnatura

secondaria (fig. D) La seconda impugnatura (5) può essere regolata per fornire l'equilibrio ottimale e il massimo comfort.

♦ Premere il pulsante (14) sul lato sinistro dell'impugnatura.

◆ Ruotare la seconda impugnatura (5) nella posizione desiderata.

♦ Rilasciare il pulsante (14).

Attenzione! Accertarsi che i denti sul pulsante siano allineati correttamente nelle fessure dell'impugnatura e che l'impugnatura sia ben salda.

Regolazione dell'altezza dell'elettroutensile (fig. E)

Questo elettroutensile è dotato di meccanismo telescopico che ne consente la regolazione all'altezza più idonea. Sono possibili varie regolazioni dell'altezza.

Per regolare l'altezza, eseguire quanto descritto di seguito: ♦ scollegare l'elettroutensile dall'alimentazione.

◆ Allentare il collare di regolazione (15) ruotandolo in senso orario.

♦ Estrarre o far rientrare con attenzione il tubo (16) nell'impugnatura (2) fino a ottenere l'altezza desiderata.

◆ Serrare il collare di regolazione (15) ruotandolo in senso antiorario.

Rilascio del filo da taglio

Durante il transito, il filo da taglio è fissato sull'alloggiamento della bobina con del nastro adesivo.

Attenzione! Prima dell'assemblaggio, estrarre la batteria dall'elettroutensile.

◆ Staccare il nastro adesivo che fissa il filo da taglio sull'alloggiamento della bobina (7).

Collegamento dell'elettroutensile alla presa di corrente (fig. F)

♦ Collegare la presa femmina di un cavo di prolunga idoneo alla spina (4).

◆ Far passare il cavo (3) nel fermacavo.

♦ Inserire la spina in una presa di corrente. Per elettroutensili dotati di filo di alimentazione: Accertarsi che il filo di alimentazione sia stato avvolto attorno al fermacavo prima di collegare la spina alla presa di corrente.

Utilizzo

Attenzione! Lasciare che l'elettroutensile funzioni al suo ritmo. Non sovraccaricarlo.

Regolazione dell'elettroutensile sulla modalità di taglio o di taglio dei bordi (fig. G,H,I&J)

L'elettroutensile puo essere usato nella modalità di taglio, come illustrato in fig. I, o in quella di taglio dei bordi, per tagliare l'erba sporgente lungo i bordi del prato o delle aiuole, come illustrato in fig. J.

Modalità di taglio (fig. E,G&I)

Per eseguire il taglio, la festa di taglio deve trovarsi nella posizione illustrata in fig. I. In caso contrario:

♦ scollegare l'elettroutensile dall'alimentazione.

◆ Allentare il collare di regolazione (15) ruotandolo in senso orario.

- Tenendo ferma l'impugnatura (2), ruotare la testa (8) in senso orario.

◆ Serrare il collare (15) ruotandolo in senso antiorario. Nota: la testa può ruotare solo in una direzione.

Modalità di taglio dei bordi (fig. E,H&J)

Per eseguire il taglio dei bordi, la testa del tagliabordi deve trovarsi nella posizione illustrata in fig. J. In caso contrario:

♦ scollegare l'elettroutensile dall'alimentazione.

- Allentare il collare di regolazione (15) ruotandolo in senso orario.

- Tenendo ferma l'impugnatura (2), ruotare la testa (6) in senso antiorario.

- Serrare il collare (15) ructandolo in senso antiorario. Nota: la testa può ructare solo in una direzione.

Accensione e spegnimento

◆ Per accendere l'elettroutensile, premere la leva a grilletto (1).

- Per spegnere l'elettroutensile, rilasciare la leva a grilletto Attenzione! Non tentare mai di bloccare una leva a grilletto su acceso.

Consigli per un utilizzo ottimale

In generale

◆ Per ottenere i migliori risultati di taglio, tosare l'erba solo quando è asciutta.

Taglio

- Tenere l'elettroutensile così come indicato in fig. I.

◆ Far oscillare con attenzione il tagliabordi da un lato all'altro.

- Quando si taglia l'erba lunga, procedere in stadi partendo dalle punte. Eseguire dei tagli di piccola entità.

- Tenere l'elettroutensile lontano da oggetti duri e da piante delicate.

- Il filo da taglio si usura più rapidamente e deve essere alimentato più di frequente se la tosatura è eseguita lungo marciapiedi o altre superfici abrasive oppure se si stanno tagliando erbacce folte.

- Se l'elettroutensile comincia a funzionare lentamente, ridurre il carico.

Bordatura

Si otterranno i migliori risultati quando si tagliano bordi alti più di 50 mm.

Non utilizzare l'elettroutensile per creare i bordi. Farlo usando una vanga per bordi.

◆ Manovrare l'elettroutensile spingendolo sulla ruota (9) o sulla guida del bordo (10) così come illustrato in fig. J.

◆ Per eseguire un taglio più ravvicinato, inclinare leggermente l'elettroutensile.

Montaggio di una nuova bobina del filo da taglio (fig. K)

Le bobine del filo da taglio di ricambio sono reperibili presso il rivenditore BLACK+DECKER (n. A6481).

♦ Scollegare l'elettroutensile dalla presa di corrente.

- Tenere premute le linguette (17) e staccare il coperchio della bobina (18) dal relativo allocciomento (7).

◆ Estrarre la bobina vuota (19) dal relativo alloggiamento

• Eliminare sporcizia ed erba dal coperchio e

dall'alloggiamento della bobina.

- Prendere una nuova bobina e calzaria sul tronchetto nell'alloggiamento della bobina. Ruotare leggermente la bobina fino a quando è installata.

(Traduzione del testo originale)

ITALIANO

♦ Sganciare l'estremità del filo da taglio e infilaria nell'occhiello (20). Il filo dovrebbe sporgere 11 cm circa dal coperchio della bobina.

- Allineare le linguette (17) sul coperchio della bobina alle sfinestraiture (21) nel relativo alloggiamento.

Premere il coperchio sull'alloggiamento della bobina fino a quando si aggancia saldamente in sede.

Attenzione! Se i fili da taglio sporgono oltre la lama di tranciatura (22), tagliarli in modo che raggiungano appena la lama.

Avvolgimento di un nuovo filo da taglio su una bobina vuota (fig. L,M&N)

E possibile avvolgere un nuovo filo da taglio su una bobina yuota.

Le confezioni di filo da taglio di ricambio sono reperibili presso il rivenditore BLACK+DECKER (n. cat. A6170 (25 m), A6171 (40 m)).

♦ Estrarre la bobina vuota dall'elettroutensile come descritto in precedenza.

◆ Rimuovere il filo da taglio rimanente dalla bobina.

◆ Far passare 2 cm di filo da taglio nel foro (23) nella bobina come illustrato (fig. L).

♦ Piegare il filo da taglio e agganciarlo nella fessura a "L" (24).

- Avvolgere il filo da taglio sulla bobina nella direzione della freccia. Accertarsi che il filo sia avvolto in modo accurato e a strati. Non incrociarlo (fig. N).

- Quando il filo da taglio avvolto raggiunge le gole (25), tagliarlo. Lasciare che il filo sporga 11 cm circa dalla bobina e tenervi sopra un dito per bloccarlo in sede (fig. M).

◆ Procedere come descritto in precedenza per montare la bobina nell'elettroutensile.

Attenzione! Usare solo il corretto tipo di filo da taglio BLACK+DECKER.

Ricerca guasti

Se l'elettroutensile non dovesse funzionare correttamente, seguire le istruzioni riportate di seguito. Se non è comunque possibile risolvere il problema, rivolgersi al tecnico BLACK+DECKER di zona.

Avvertenza! Prima di continuare, scollegare l'elettroutensile dalla presa di corrente.

L'elettroutensile funziona lentamente

- Controllare che l'alloggiamento della bobina possa ruotare liberamente. Pulirlo con attenzione se necessario.

- Controllare che il filo da taglio non sporga più di 11 cm dall'alloggiamento della bobina. In caso affermativo, tagliarlo in modo che raggiunga appena la lama di tranciatura del filo da taglio.

Se l'alimentazione automatica del filo non funziona - Tenere premute le linguette e staccare il coperchio della bobina dall'alloggiamento.

- Tirare il filo da taglio fino a quando sporge 11 cm dall'alloggiamento. Se sulla bobina è rimasta una quantità insufficiente di filo da taglio, montame una nuova come descritto in precedenza.

ITALIANO

(Traduzione del testo originale)

• Allineare le linguette sul coperchio della bobina alle sfinestrature nell'alloggiamento.
• Premere il coperchio sull'alloggiamento fino a quando si aggancia saldamente in sede.
• Se il filo da taglio sporge oltre la lama di tranciatura, tagliarlo in modo che raggiunga appena la lama.

Se l'alimentazione automatica del filo continua a non funzionare, oppure se la bobina è inceppata, provare uno dei seguenti suggerimenti:

♦ Pulire con attenzione il coperchio e l'alloggiamento della bobina.
- Rimuovere la bobina e controllare che la leva possa muoversi liberamente.
- Rimuovere la bobina e srotolare il filo da taglio e quindi avvolgerio in modo ordinato come descritto in precedenza. Sostituire la bobina come da istruzioni.

Manutenzione

Questo apparecchio/elettroutensile BLACK+DECKER con o senza filo è stato progettato per funzionare a lungo con una manutenzione minima. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'elettrousile/apparecchio e sottoporto a pulitura periodica. Il caricabatterie non richiede nessuna manutenzione salvo una regolare pulitura.

Attenzione! Prima di eseguire interventi di manutenzione su elettroutensili con o senza filo, procedere come descritto di seguito.

• Spegnere e scollegare l'apparecchio/elettroutensile dalla presa di corrente.
• Oppure spegnere ed estrarre la batteria se l'apparecchiol elettroutensile è dotato di battery pack a parte.
• Oppure scaricare completamente la batteria se è di tipo integrale e quindi spegnerlo.
• Scollegare il caricabatterie dalla presa di corrente prima di pulirlo. Il caricabatterie non richiede nessuna manutenzione salvo una regolare pulitura.
• Pulire regolarmente le prese di ventilazione dell'elettrousile/apparecchio e del caricabatterie con un pennello o con un panno morbido e asciutto.
• Il vano del motore deve essere pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.
  ◆ Pulire regolarmente il filo da taglio e la bobina con un pennello o un panno morbido e asciutto.
• Usare regolarmente un raschietto non affilato per eliminare erba e sporcizia dalla parte inferiore della protezione.

Protezione dell'ambiente

Raccolla differenziata. I prodotti e le batterie contrassegnati con questo simbolo devono essere smaltiti con i rifiuti domestici normali.

I prodotti e le batterie contengono materiali che possono essere recuperati o nicicati riducendo la richiesta di materie prime. Riciclare i prodotti elettrici e le batterie secondo le disposizioni locali. Ultenori informazioni sono disponibili all'indirizzo www.2helpU.com

Dati tecnici

		ST4525 Type 1	ST5528 ST5530 Type 1
Tensione in ingresso	v_	239 230
Potenza assorbita	v/	450 560
Regime a vuoto	min	7300 7500
Peso	kg	2,5 2,5
Livello di pressione sonora:
Prezzo e sottore (L) 80 dB(A), incertezza (K) 1,0 dB(A)
Potenza acusica (L) 94,5 dB(A), incertezza (K) 1,0 dB(A)
Valori totali vibrazioni (somma vettoriale brassiae) in base a EN 50536-2-91.
Valore incertazioni vibrazioni (g) 3,5 m/s incertezza (K) 1,5 m/s

Dichiarazione di conformità CE

DIRETTIVA SUI MACCHINARI DIRETTIVA SULLA RUMOROSITÀ ESTERNA

ST4525/ST5528/ST5530 - Decespugliatore tagliabordi

Black & Decker dichiara che questi prodotti descritti al paragrafo "Dati tecnici" sono conformi a: 2006/42/EC, EN60335-1:2012+A11:2014, EN50636-2-91:2014

2000/14/CE, Decespugliatore tagliabordi, L ≤ 50 cm, Allegato VIII

DEKRA Certification B.V., Utrechtseweg 310, 6802 ED Arnhem, Paesi Bassi ID ente notificato n.: 0344

Livello di potenza acustica in base a 2000/14/CE (Articolo 12,

Allegato mi, L ≥ 50 cm. L - (pressione sonora misurata) 94.8 dB(A) uncertainty (K) = 1.0 dB(A) L - (pressione sonora garantita) 95 dB(A)

Questi prodotti sono conformi alla Direttiva 2014/30/UE e 2011/65/UE.

Per ulteriori informazioni, contattare Black & Decker al seguente indirizzo oppure consultare l'ultima di copertina del manuale.

ITALIANO

(Traduzione del testo originale)

Il sottoscritto è responsabile della redazione di questo documento tecnico e filascia questa dichiarazione per conto di Black & Decker.

R.Laverick

Black & Decker è sicura della qualità dei propri prodotti e offre al consumatori una garanzia di 24 mesi dalla data di acquisto. Il presente certificato di garanzia è complementare ai dintiti legali e non il pregiudica in alcun modo. La garanzia è valida sul territori degli stati membri dell'Unione Europa o dell'EFTA (Associazione europea di libero scambio). Per attivare la garanzia, il reclamo deve essere effettuato in accordo con i Termini e Condizioni Black & Decker e sarà necessario presentare la prova di acquisto al venditore o all'agente di riparazione autorizzato.

I Termini e condizioni della garanzia Black & Decker di 2 anni e la sede dell'agente di riparazione autorizzato più vicino sono consultabili su Internet all'indirizzo www.2helpU.com, o contattando l'ufficio Black & Decker di zona all'indirizzo indicato in questo manuale.

Visitare il nostro sito www.blackanddecker.co.uk per registrare il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali.
