BRUGSANVISNING ST5528 BLACK & DECKER

- Barn skal være under oppsyn så du er sikker på at de ikke leker med produktet.

Andre risikoer

Dette apparatet er dobbeltisolert. Jording er derfor ikke nødvendig. Kontroller alltid at strømforsyningen er i overensstemmelse med spenningen på typeskiltet.

Ved trimming skal trimmehodet være i den stillingen som er vist i figur I. Hvis ikke:

Ved kantklipping skal trimmehodet være i den stillingen som er vist i figur J. Hvis ikke:

Ekstra spoler med skæretrad far du hos din BLACK+DECKER forhandler (artikkelnummer 46481)

- Trokk ut stangelet for atikkostgås

ou kan shuhe en hy skjæretråd på en torm sp. Ekstra pakker med skjæretråd får du hos din

BLACK+DECKER-forhandler (artikkelnummer A6170 (25 m), A6171 (40 m)).

Hvis den automatiske matingen av tråd fremdeles ikke virker, eller hvis spolen sitter fast, kan du prøve følgende forslag:

Separat avfallshändtering. Produkter og batterier merket med dette symbolet skal ikke kastes I vanlig husholdningsavfall.

Disse produktene er også i samsvar med direktiv

2014/30/EU cg 2011/65/EU

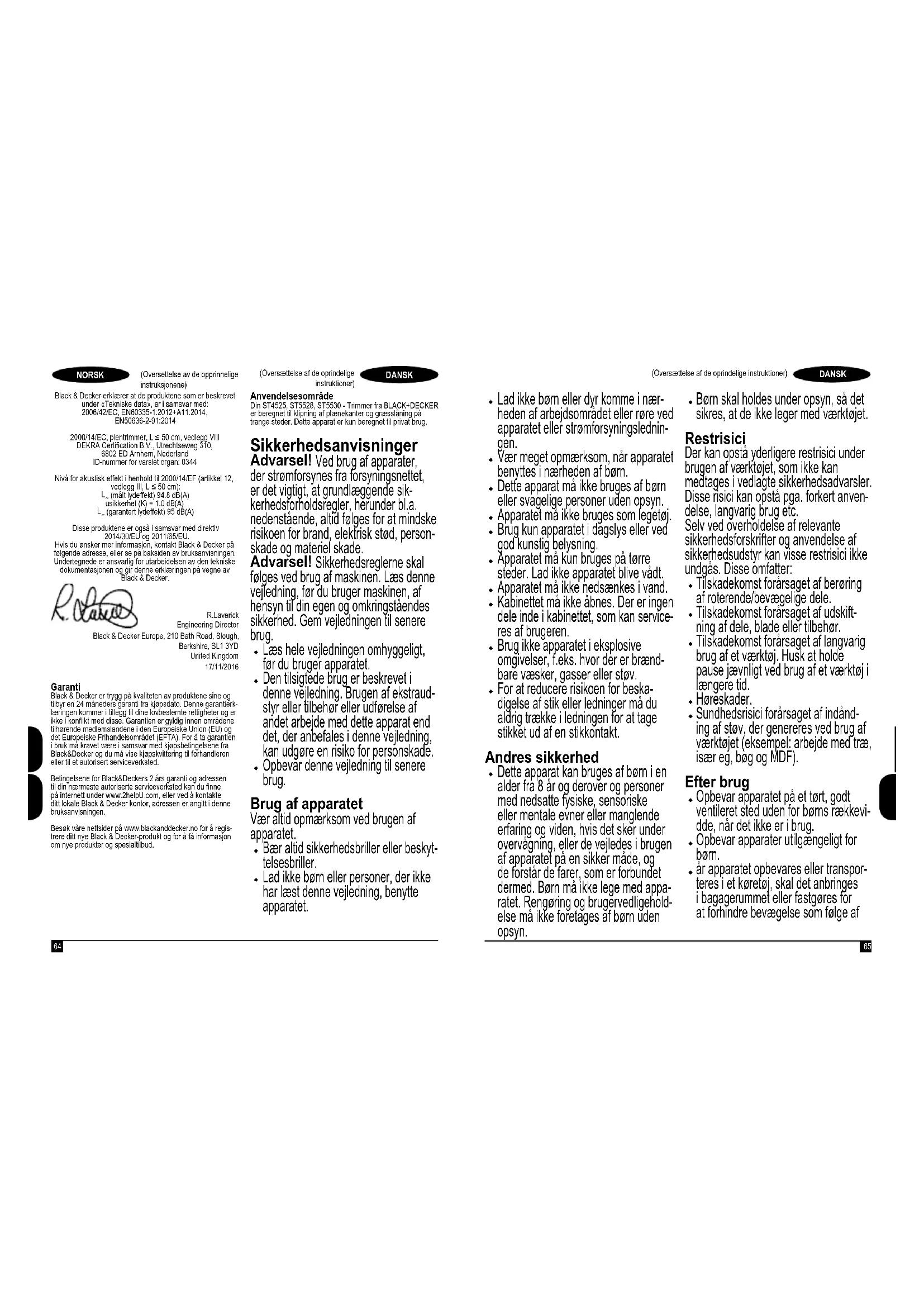

(Oversættelse af de oprindelige

instruktioner)

DANSK

Anvendelsesområde

Din ST4525, ST5528, ST5530 - Trimmer fra BLACK+DECKER

er beregnet til klipning af plænekanter og græsslåning på

trange steder. Dette apparat er kun beregnet til privat brug

Sikkerhedsanvisninger

Advarsell Ved brug af apparater, der strømforsynes fra forsyningsnettet, er det vigtigt, at grundlæggende sikkerhedsforholdsregler, herunder bl.a. nedenstående, altid følges for at mindske risikoen for brand, elektrisk stød, personskade og materiel skade.

Advarsel! Sikkerhedsreglerne skal følges ved brug af maskinen. Læs denne vejledning, før du bruger maskinen, af hensyn til din egen og omkringståendes sikkerhed. Gem vejledningen til senere brug.

- Læs hele vejledningen omhyggeligt, før du bruger apparatet.

- Den tilsigtede brug er beskrevet i denne vejledning. Brugen af ekstraudstyr eller tilbehør eller udførelse af andet arbejde med dette apparat end det, der anbefales i denne vejledning, kan udgøre en risiko for personskade.

- Opbevar denne vejledning til senere brug.

Brug af apparatet

Vær altid opmærksom ved brugen af apparatet.

- Bær altid sikkerhedsbriller eller beskyt- telsesbriller.

- Lad ikke børn eller personer, der ikke har læst denne vejledning, benytte apparatet.

(Oversættelse af de oprindelige instruktioner)

DANSK

- Lad ikke børn eller dyr komme i nærheden af arbejdsområdet eller røre ved apparatet eller strømforsyningsledningen.

- Vær meget opmærksom, när apparatet benyttes i nærheden af børn.

- Dette apparat må ikke bruges af børn eller svagelige personer uden opsyn.

- Apparatet må ikke bruges som legetøj.

- Brug kun apparatet i dagslys eller ved god kunstig belysning.

- Apparatet må kun brüges på tørre steder. Lad ikke apparatet blive vådt.

- Apparatet må ikke nedsænkes i vand.

- Kabinettet må ikke åbnes. Der er ingen dele inde i kabinettet, som kan serviceres af brugeren.

- Brug ikke apparatet i eksplosive omgivelser, f.eks. hvor der er brændbare væsker, gasser eller støv.

- For at reducere risikoen for beskadigelse af stik eller ledninger må du aldrig trække i ledningen for at tage stikket ud af en stikkontakt.

Andres sikkerhed

- Dette apparat kan bruges af børn i en alder fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, hvis det sker under overvågning, eller de vejledes i brugen af apparatet på en sikker måde, og de forstår de farer, som er forbundet dermed. Børn må ikke lege med apparatet. Rengøring og brugervedligeholdelse må ikke foretages af børn uden opsyn.

- Børn skal holdes under opsyn, så det sikres, at de ikke leger med værktøjet.

Restrisici

Der kan opstå yderligere restrisici under brugen af værktøjet, som ikke kan medtages i vedlagte sikkerhedsadvarsler. Disse nsici kan opstå pga. forkert anvendelse, langvarig brug etc. Selv ved overholdelse af relevante sikkerhedsforskrifter og anvendelse af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

- Tilskadekomst forårsaget af berøring af roterende/bevægelige dele.

- Tilskadekomst forårsaget af udskiftning af dele, blade eller tilbehør.

- Tilskadekomst forårsaget af langvarig brug af et værktøj. Husk at holde pause jævnligt ved brug af et værktøj i længere tid.

• Hørëskader.

- Sundhedsrisici forårsaget af indånding af støv, der genereres ved brug af værktøjet (eksempel: arbejde med træ, især eg, bøg og MDF).

Efter brug

- Opbevar apparatet på et tørt, godt ventileret sted uden for børns rækkevidde, när det ikke er i brug.

- Opbevar apparater utilgængeligt for børn.

- år apparatet opbevares eller transporteres i et køretøj, skal det anbringes i bagagerummet eller fastgøres for at forhindre bevægelse som følge af

DANSK

(Oversættelse af de oprindelige instruktioner)

pludselige ændringer i hastighed eller retning.

Eftersyn og reparationer

Før brug skal apparatet kontrolleres for beskadigede eller defekte dele. Se efter knækkede dele og eventuelle andre forhold, der kan påvirke apparatets funktion.
- Brug ikke apparatet med beskadigede eller defekte dele.
- Få beskadigede eller defekte dele repareret eller udskiftet på et autoriseret værksted.
- Forsøg aldrig at fjerne eller udskifte dele ud over dem, der er beskrevet i denne vejledning.

Yderligere sikkerhedsvejledning for græstrimmere

Advarself! Skæreelementer fortsætter med at rotere, efter at motoren er stoppet.

• Sæt dig ind i betjeningsknapperne og korrekt brug af apparatet.
• Kontroller strømforsyningsledningen og forlængerledningen för tegn på beskadigelse, ældning og slid før brug. Hvis strømforsyningsledningen bliver beskadiget under brug, skal du omgående tage den ud af stikkontakten. R∅R IKKE VED LEDNINGEN, F∅R DU HAR TAGET DEN UD AF STIKKONTAKTEN.
• Brug ikke apparatet med beskadigede eller slidte ledninger.

• Bær solide sko eller støvler for at beskytte dine fødder.

• Bær lange bukser for at beskytte dine ben.

• Kontroller, at området er ryddet for grene, sten, stältråd og andre forhindringer, før du bruger apparatet.
• Brug kun apparatet i lodret stilling med skæretråden i nærheden af jorden. Tænd ikke for apparatet i nogen anden position.
• Bevæg dig langsomt, når du bruger apparatet. Husk, at nyslået græs er fugtigt og glat.
• Undgå at arbejde på stejle skråninger. Arbejd på tværs af skråningen, ikke op og ned.
• Passer ikke grusstier eller veje, mens apparatet kører.
• Rør aldrig skæretråden, mens apparatet kører.
• Læg ikke apparatet ned, før skæretråden står helt stille.
• Brug altid den rigtige type skæretråd. Brug aldrig metaltråd eller fiskesnøre.
• Pas på ikke at røre trådkniven.
• Pas på, at ledningen ikke kommer i nærheden af skæreträden. Vær altid opmærksom på ledningens position.
• Hold altid hænder og fødder væk fra skæretråden, især når motoren startes.
• Kontroller apparatet før brug eller efter et evt. slag for tegn på slid eller beskadigelse, og reparer efter behov.
• Brug aldrig apparatet med beskadiqede skærme eller uden skærme.
• Pas på ikke at komme til skade med enheden, der er monteret til afskæring

(Oversættelse af de oprindelige instruktioner)

DANSK

af trådlængden. Når du har trukket ny skæretråd ud, skal du altid sætte maskinen tilbage i normal arbejdsstilling, før den startes.

- Höld altid ventilationsåbningerne fri for snavs.

- Brug ikke plæneklipperen (kanttrimmeren) med beskadigede eller slidte ledninger.

- Hold förlængerledninger væk fra skæreelementer.

Dette værktøj er dobbelt isoleret. Derfor er en jordledning ikke nødvendig. Kontroller altid, at strømforsyningen svarer til spændingen på typeskiltet.

- Hvis netledningen beskadiges, skal den udskiftes af producenten eller et autoriseret BLACK+DECKER-værksted, så farlige situationer undgås.

- Den elektriske sikkerhed kan forbedres yderligere ved brug af en højfølsom 30 mA fejlstrømsafbryder (RCD).

Mærkater på apparatet

Læs vejledningen inden brug.

Bær beskyttelses- eller sikkerhedsbriller, när du bruger dette apparat.

Bær egnet høreværn, när du bruger dette apparat.

Tag allid stikket ud af kontakten, før du undersøger et beskadiget kabel. Brug ikke trimmeren, hvis kablet er beskadiget.

Pas på flyvende genstande. Hold omkringstående på afstand af klippeområdet.

Udsæt ikke apparatet for regn eller høj fugtighed

Dette apparat leveres med nogle af eller alle de følgende komponenter.

1. Afbryderkontakt

2. Håndtag

3. Ledningsholder

4. Strømindgang

5. Andet håndtag

6. Skaarm

7. Spolehus

8. Hoved

9. Kanthjul (kun ST5528 & ST5530)

10. Kantstyr (kun ST4525)

Samling

Advarsell Kontroller før montering, at værktøjet er slukket, og at stikket er taget ud af stikkontakten.

Montering af skærmen (fig. A&B)

◆ Fjem skruen fra skærmen.

Hold skæmen (6) vinkelret mod trimmerhovedet (8), og lad den glide på plads, indtil der høres et klik (sørg for, at styreskinnerne (11) på skæmen (6) står ud for styreskinnerne (12) på trimmerhovedet (8), fig. A).

◆ Fastgør skærmen (6) med skruen (13).

Advarself! Brug aldrig værktøjet uden korrekt monteret skærm.

Montering af det andet håndtag (fig. C)

◆ Hold begge knapper (14) på siden af håndtaget trykket ind.

♦ Skub det andet håndtag (5) på plads over knapperne (14). Advarsell! Sørg for, at tænderne på knappen sidder rigtigt i åbningerne i håndtaget, og at håndtaget er sikret.

Justering af det andet håndtags stilling (fig. D) Det andet håndtag (5) kan justeres, så der opnås optimal balance og komfort.

- Tryk knappen (14) på venstre side af håndtaget ind. - Drei det andet håndtag (5) til den anskede stilling.

Advarsel! Sørg for, at tænderne på knappen sidder rigtigt i abningerne i handtaget, og at håndtaget er sikret.

Justering af værktøjets højde (fig. E)

Dette værkløj har en teleskopmekanisme, så du kan indstille en behagelig højde. Der er flere højdeindstillinger.

DANSK

(Oversættelse af de oprindelige instruktioner)

(Oversættelse af de oprindelige instruktioner)

DANSK

Højden indstilles som følger:

◆ Tag værktøjets ledning ud af stikkontakten.
- Løsn justeringsringen (15) ved at dreje den med uret.
- Træk forsigtigt røret (16) ind eller ud af håndtaget (2) til den ønskede højde.
♦ Stram justeringsringen (15) ved at dreje den mod uret.

Frigørelse af skæretråd

Under forsendelse er skæretråden tapet fast på spolehuset. Advarsel! Tag batteriet ud af værktøjet, inden det samles.

- Fjern tapen, der holder skæretråden fast på spolehuset (7).

Tilslutning af værktøjet til ledningsnettet (fig. F)

• Sæt hunstikket på en egnet forlængerledning i strømindgangen (4).
  ◆ Før ledningen gennem ledningsholderen (3).
  ◆ Saet stikket i stikkontakten.
  For ledningsforbundne enheder: Kontroller, at ledningen er ført gennem ledningsholderen, inden stikket sættes i stikkontakten.

Anvendelse

Advarsel! Lad værktøjet arbejde i dets eget tempo. Det må ikke overbelastes.

Indstilling af værktøjet til trimning eller kantklipning (fig. G.H.I&J)

Værktøjet kan indstilles til trimning som vist i fig. I eller til kantklipning for at fjerne udhængende græs langs plænekanter og blomsterbede som vist i fig. J.

Indstilling til trimming (fig. E.G&I)

Til trimning skal skærehovedet stilles som vist i fig. I. Hvis det ikke står i den stilling:

◆ Tag værktøjets ledning ud af stikkontakten.
- Løsn justeringsringen (15) ved at dreje den med uret.
- Hold håndtaget (2) nede, og drej samtidigt hovedet (8) med uret.
Stram justeringsringen (15) ved at dreje den mod uret. Bemærk! Hovedet roterer kun i en retning.

Indstilling til kantklipning (fig. E,H&J)

Til kantklipning skal skærehovedef stilles som vist i fig. J. Hvis det ikke står i den stilling:

◆ Tag værktøjets ledning ud af stikkontakten.
- Løsn justeringsringen (15) ved at dreje den med uret.
- Hold håndtaget (2), og drej samtidigt hovedet (8) mod uret.
Stram justeringsringen (15) ved at dreje den mod uret. Bemærk! Hovedet roterer kun i en retning.

Tænd og sluk

• Start værktøjet ved at klemme på udløserarmen (1).
  ♦ Stop værktøjet ved at slippe udløserarmen.
  Advarsell Forsøg aldrig at fastlåse udløserarmen i tændt position.

Gode råd til optimal brug

Generelt

♦ Det bedste resultat opnås, hvis græssel er tørt.

Trimning

◆ Hold værktøjet som vist i fig. 1.
◆ Sving forsigtigt trimmeren fra side till side.
- Arbejd trinvis fra toppen ved slåning af langt græs. Klip små områder ad gangen.
◆ Hold værktøjet væk fra hårde genstande og sarte planter.
♦ Skæretråden slides hurtigere og skal hyppigere føres frem, hvis der trimmes langs fortove eller andre slidende overflader, eller hvor der trimmes kraftigt ukrudt.
◆ Reducer belastningen, hvis værktøjet begynder at køre langsomt.

Kantklipning

Det bedste resultat opnås på kanter, der er dybere end 50 mm.

• Brug ikke dette værktøj til at lave kanter. Brug en kantspade til at lave kanter.
• Før værktøjet frem på dets hjul (9) eller kantstyr (10) som vist i fig. J.
  ♦ Vip værktøjet let for at skære tættere.

Montering af en ny spole med skæretråd (fig. K)

Nye spoler med skæretrad fas nos BLACK+DECKER-formandleren (katalognr. A6481).

• Træk stikket ud af stikkontakten.
• Hold tappene (17) nede, og fjern spoleafdækningen (18) fra spolehuset (7).
  ◆ Fjern den tomme spole (19) fra spolehuset.
  ◆ Fjern snavs og græs fra spoledækslet og huset.
• Tag den nye spole, og skub den op på navet i spolehuset. Drej spolen let, indtil den er på plads.
• Frigør enden af skæretråden, og før tråden gennem øjet (20). Tråden skal hænge ca. 11 cm ud fra spoledækslet.
• Ret tappene (17) på spoleafdaekningen ind efter udskæringerne (21) i spolehuset.
  ◆ Tryk dækslet på spolehuset, til det låses på plads. Advarsell Hvis skæretråden hænger længere ud end trådkniven (22), klippes den af, så den lige nelop när kniven.

Opvinding af ny skæretråd på en tom spole (fig.

L.M&N) Du kan vinds nu skyrstråd på en tom spole.

Nye pakker med skæretråd fås hos BLACK+DECKER-forhandleren (katalognr. A6170 (25 m). A6171 (40 m)).

• Tag den gamle spole ud af værktøjet som beskrevet ovenfor.
  ◆ Fjern evt. resterende skæretråd fra spolen.
• Før 2 cm skæretråd ind i hullerne (23) i spolen som vist (fig. L).
  Bøj skæretråden, og fastgør den i den L-formede åbning (24).
• Vind skæretråden på spolen i pilens retning. Vind tråden ensartet på og i lag. Kryds ikke tråden (fig N).

Når den opspolede skæretråd når fordybningerne (25), skæres tråden over. Lad tråden hænge ca. 11 cm ud af spolen, og hold en finger på tråden for at holde den på plads (fig. M).
- Fortsæt som beskrevet herover for at montere spolen på værktøiet.
Advarsel! Brug altid den rigtige type skæretrád fra BLACK+DECKER.

Feilfinding

Følg vejledningen nedenfor, hvis værktæjet ikke synes at fungere korrekt. Hvis dette ikke laser problemet, bedes du kontakte et det lokale BLACK+DECKER-værksted.

Advarsel! Træk stikket ud af stikkontakten, før du fortsætler.

Apparatet kører langsomt

• Kontroller, at spolehuset kan rotere frit. Renger det forsigtigt om nødvendigt.
• Kontroller, at skæretråden ikke hænger mere end 11 cm ud af spolehuset. Hvis den gør, skal den klippes af så den lige netop när trådkniven.

Hvis metoden med at slå enheden mod jorden ikke virker

• Hold tappene nede, og fjern spoleafdækningen fra huset.
• Træk i skæretråden, til den haenger 11 cm ud af huset. Sæt en ny spole med skæretråd i, hvis der ikke er tilstrækkelig skæretråd tilbage på spolen.
• Ret tappene på spoleafdækningen ind efter udskæringeme i huset.
  ◆ Tryk dækslet på huset, til det låses på plads.
• Hvis skæretråden hænger længere ud end trådkniven, klippes den af, så den lige netop när kniven.

Prøv nedenstående forslag, hvis metoden med at slå enheden mod jorden stadig ikke virker, eller tråden er filtret:

◆ Rengør forsigtigt spoleafdækningen og huset.
- Tag spolen ud, og kontroller, at fjederen sidder korrekt.
- Tag spolen ud, vind skæretråden af, og vind den derefter ensartet på igen som beskrevet herover. Udkrift spolen som beskrevet i vejledningen.

Vedligeholdelse

Dit BLACK+DECKER-apparat/værktøj med eller uden ledning er beregnet til brug gennem lang tid med et minimum af vedligeholdelse. Fortsat tilfredsstillende drift afhænger af korrekt behandling af værktøjet/apparatet samt regelmæssig rengæring.

Laderen kræver ingen vedligeholdelse, men skal rengøres jævnligt.

Advarsel! Før udførelse af nogen form for vedligeholdelse på elværktøj med/uden ledning:

♦ Sluk, og tag apparatets/værktøjets stik ud af stikkontakten.
◆ Eller sluk og fjem batteriet fra apparatet/værktajet, hvis det har en separat batteripakke.
♦ Eller aflad batteriet helt, hvis det er indbygget, og sluk derefter.

• Træk laderen ud af stikkontakten, før den rengøres. Laderen kræver ingen vedligeholdelse, men skal rengøres jævnligt.
  ◆ Rengør jævnligt værktøjets/apparatets og laderens ventilationshuller med en blød børste eller en tør klud.
• Rengør med jævne mellemrum motorhuset med en fuglig klud. Der må ikke bruges skuremidler eller opløsningsmidler.
  ◆ Rengør regelmæssigt skæretråden og spolen med en blød børste eller en tør klud.
  Brug jævnligt en uskarp skraber til at fjerne græs og snavs fra apparatet.

Miljo

Særskilt bortskaffelse. Produkter og batterier mærket med dette symbol må ikke bortskaffes sammen med normalt husholdningsaffald.

Produkter og batterier indeholder materialer, der kan blive gendannet eller genanvendt og således reducere efterspørgslen efter råvarer. Genbrug venligst elektriske produkter og batterier i henhold til lokale regulativer. Yderligere informationer findes på www.2helpU.comt

Tekniske data

		ST4525Type 1	ST5528ST5530Type 1
Indgangsspeandling	V_c	230 230
Motoreffekt	W	460 550
Hastighed uden belastning	min	7300 7500
Vægt	kg	2,5 2,5

Lydtrykniveau:

Lydtryk (L1,180 dB(A), usikkered (K) 1.0 dB(A))

Lyceffekt (L2) 54.8 dB(A), usikkerhed (K) 1.0 dB(A)

Samlede værdier for vibration (briaksial vektorsum) I henhold till EN 51636-2-91:

Værdi for udsenelse af vibration (a) 3,8 m/s; us likemed (K) 1,5 m/s

ST4525/ST5528/ST5530 - Trimmer

Disse produkter er endvidere i overensstemmelse med direktiv

2014/30/EU og 2011/65/EU.

Kontakt Black & Decker på nedenstående adresse eller se

veiledningens bagside for at få flere oplysninger.

Undertegnede er ansvarlig for udarbejdelsen af de tekniske

data og fremsætter denne erklæring på vegne af Black &

Decker

R.Laverick

Black & Decker er sikker på kvalitoten af sine produkter og giver forbrugerne en garanti på 24 måneder fra købsdætøen. Garantien er et tillæg til forbrugerens lovsikrede retigheder og påvirker ikke disse. Garantien er gyldig indern for medlemsstaterne af Den Europæiske Union og Det Europæiske Finhandelsområde. Nar du gør krav på garantie skal kravet være i overensstemmelse med Black&Decker vilkår og betingelser, og du skal indsende dokumentation for kebet til sælgøren eller til en autoriseret reparator.

Vilkår og belingelser for Black & Decker 2 års garanti og placeringen af dit nærmeste autoriserede serviceværksted kan fås på internettet på www.2helpU.com, eller ved at kontakte dit lokale Black & Decker kontor på den adresse, der er angivet i denne vejledning.

Besøg venligst vores websted www.blackanddecker.co.uk for at registrere dit nye Black & Decker produkt og modtage opdateringer om nye produkter og specielle tilbud.
