BRUKSANVISNING ST5528 BLACK & DECKER

(Översättning av originalanvisningarna)

SVENSKA

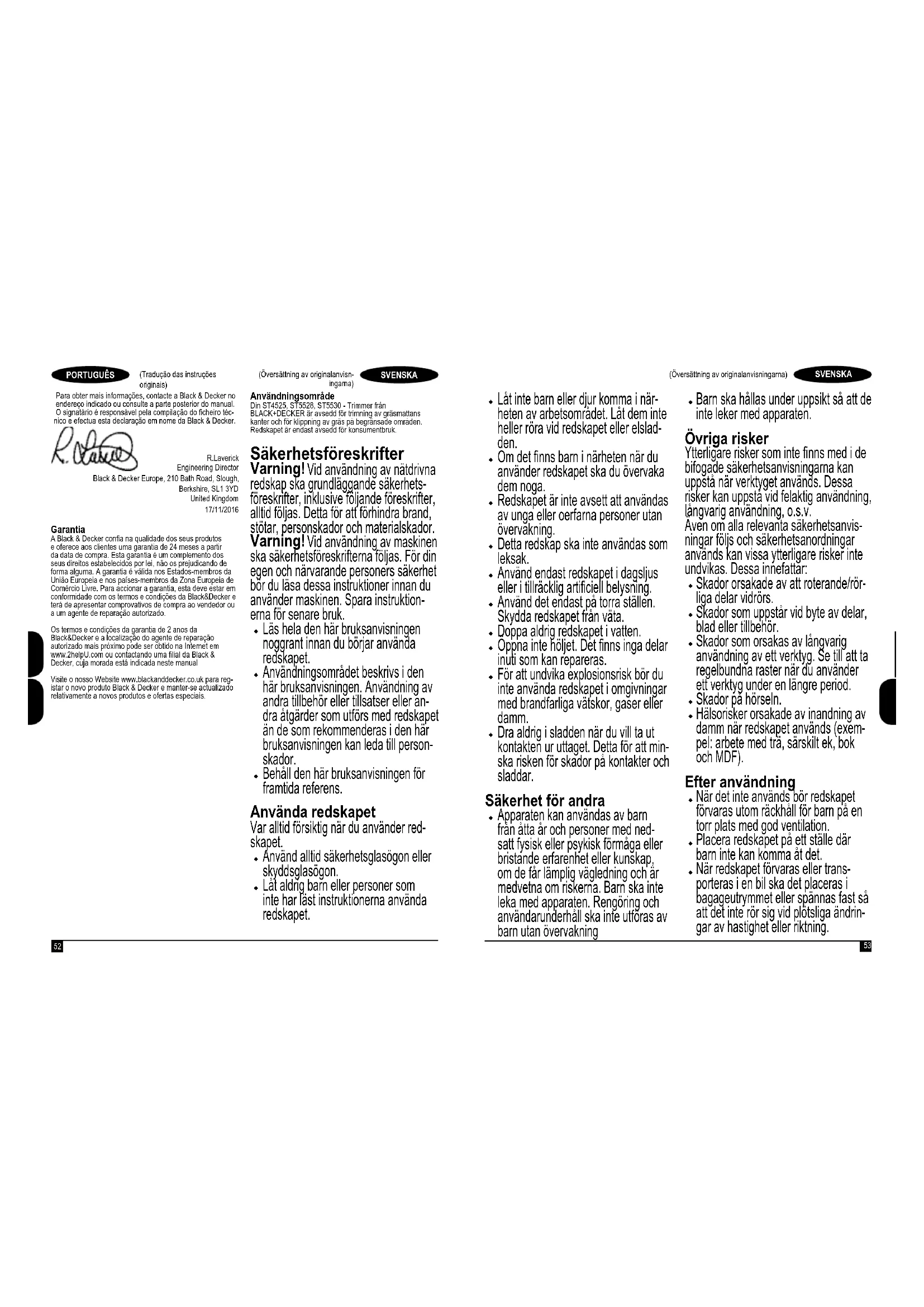

Användningsområde

Din ST4525, ST5528, ST5530 - Trimmer från BLACK+DECKER är avsedd för trimning av gräsmattans kanter och för klippning av gräs på begränsade områden. Redskapet är endast avsedd för konsumentbruk.

Säkerhetsföreskrifter

Varning! Vid användning av nätdrivna redskap ska grundläggande säkerhetsföreskrifter, inklusive följande föreskrifter, alltid följas. Detta för att förhindra brand, stötar, personskador och materialskador. Varning! Vid användning av maskinen ska säkerhetsföreskrifterna följas. För din egen och närvarande personers säkerhet bör du läsa dessa instruktioner innan du använder maskinen. Spara instruktionerna för senare bruk.

Garantia

• Läs hela den här bruksanvisningen noggrant innan du börjar använda redskapet.
• Användningsområdet beskrivs i den här bruksanvisningen. Användning av andra tillbehör eller tillsatser eller andra åtgärder som utförs med redskapet än de som rekommenderas i den här bruksanvisningen kan leda till person-skador.
• Behåll den här bruksanvisningen för framtida referens.

Använda redskapet

Var alltid försiktig när du använder red- skapet.

• Använd alltid säkerhetsglasögon eller skyddsglasögon.
• Låt aldrig barn eller personer som inte har läst instruktionerna använda redskapet.

(Översättning av originalanvisningarna)

SVENSKA

• Låt inte barn eller djur komma i närheten av arbetsområdet. Låt dem inte heller röra vid redskapet eller elsladden.
• Om det finns barn i närheten när du använder redskapet ska du övervaka dem noga.
• Redskapet är inte avsett att användas av unga eller oerfarna personer utan övervakning.
• Detta redskap ska inte användas som leksak.
• Använd endast redskapet i dagsljus eller i tillräcklig artificiell belysning.
• Använd det endast på torra ställen. Skydda redskapet från väta.
  • Doppa aldrig redskapet i vatten.
• Oppna inte höljet. Det finns inga delar inuti som kan repareras.
• För att undvika explosionsrisk bör du inte använda redskapet i omgivningar med brandfarliga vätskor, gaser eller damm.
• Dra aldrig i sladden när du vill ta ut kontakten ur uttaget. Detta för att min-ska risken för skador på kontakter och sladdar.

Säkerhet för andra

• Apparaten kan användas av barn från åtta år och personer med ned-satt fysisk eller psykisk förmåga eller bristande erfarenhet eller kunskap, om de får lämplig vägledning och är medvetna om riskerna. Barn ska inte leka med apparaten. Rengöring och användarunderhåll ska inte utföras av barn utan övervakning

- Barn ska hållas under uppsikt så att de inte leker med apparaten.

Övriga risker

Ytterligare risker som inte finns med i de bifogade säkerhetsanvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig användning, långvarig användning, o.s.v. Aven om alla relevanta säkerhetsanvisningar följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa innefattar:

• Skador orsakade av att roterande/rörliga delar vidrörs.
• Skador som uppstår vid byte av delar, blad eller tillbehör.
• Skador som orsakas av långvarig användning av ett verktyg. Se till att ta regelbundna raster när du använder ett verktyg under en längre period.
• Skador på hörseln.
• Hälsorisker orsakade av inandning av damm när redskapet används (exempel: arbete med trä, särskilt ek, bok och MDF).

Efter användning

• Når det inte används bör redskapet förvaras utom räckhåll för barn på en torr plats med god ventilation.
• Placera redskåpet på ett ställe där barn inte kan komma åt det.
• När redskapet förvaras eller transporteras i en bil ska det placeras i bagageutrymmet eller spännas fast så att det inte rör sig vid plötsliga ändringar av hastighet eller riktning.

SVENSKA

(Översättning av originalanvisningarna)

Kontroll och reparationer

• Kontrollera att redskapet är intakt och att det inte innehåller några skadade delar innan du använder det. Kontrollera att inga delar är trasiga och att inget annät föreligger som kan påverka redskapets funktion.
• Använd inte redskapet om någon del har skadats eller gått sönder.
• Låt en auktoriserad verkstad reparera eller byta ut skadade eller trasiga delar.
• Försök aldrig ta bort eller byta ut andra delar än de som anges i den här bruksanvisningen.

Ytterligare säkerhetsanvisningar för grästrimmer

Varning! Skärande delar fortsätter att rotera en kort stund efter att du har stängt av motorn.

• Bekanta dig med reglagen och ta reda på hur redskapet ska användas.
• Före användning kontrollerar du om elsladden och förlängningssladden visar tecken på skador, äldrande eller slitage. Om en sladd skadas när du använder redskapet kopplar du omedelbart bort sladden från elnätet. ROR INTE VID SLADDEN INNAN DU DRAGIT UT DEN UR UTTAGET.
• Använd inte redskapet om sladdarna är skadade eller utslitna.
• Bär kraftiga skor eller stövlar för att skydda dina fötter.
• Bär långbyxor för att skydda dina ben.
• Innan dū använder redskapet ska du se till att det område som ska trimmas

är fritt från grenar, stenar, ledningar och andra hinder.

• Använd endast redskapet i upprätt position med skärlinan nära marken. Sjå aldrig på redskapets strömbrytare i något annat läge.
• Rör dig långsamt när du använder redskapet. Tänk på att nyklippt gräs är fuktigt och halt.
• Använd inte redskapet på branta sluttningar. Arbeta tvärs över sluttningar, inte upp och ner.
• Korsa inte grusgångar eller vägar medan redskapet är i drift.
• Vidrör aldrig skärlinan när redskapet används.
• Sätt inte ner redskapet förrän skärlinan har slutat rotera helt.
• Använd endast rätt sorts skärlina. Använd aldrig skärlina i metall eller fiskelina.
• Var noggrann med att aldrig röra vid skärbladet.
• Var noga med att hålla sladden borta från skärlinan. Håll hela tiden reda på var sladden befinner sig.
• Håll alltid händer och fötter borta från skärlinan, särskilt då motorn startas.
• Innan du använder redskapet, och efter alla sorters stötar, bör du undersöka den efter tecken på slitage eller skada och reparera på lämpligt vis.
• Använd inte redskapet med skadade skydd eller utan skydden på plats.
• Var försiktig så att du inte skadas av anordningar för justering av fiberlinans längd. Efter att ha dragit ut ny skär-

(Översättning av originalanvisningarna)

SVENSKA

lina ska du alltid placera maskinen i normalt driftsläge innan den startas.

• Kontrollera alltid att ventilationsöppningarna hålls fria från skräp.
• Använd inte grästrimmern (kanttrimmern) om sladdarna är skadade eller utslitna.
• Håll förlängningssladdar borta från skärande delar.

Elsäkerhet

Eftersom redskapet är dubbelisolerat behövs ingen jordledare. Kontrollera alltid att natspänningen överensstämmer med värdet på typskylten.

• Om nätsladden är skadad måste den bytas ut av tillverkaren eller en auktoriserad BLACK+DECKER-verkstad för att undvika farliga situationer.
• Elsäkerheten kan förbättras ytterligare genom att man använder en jordfelsbrytare med hög känslighet (30 mA).

Redskapet är märkt med följande varningssymboler tillsammans med datumkoden:

Läs bruksanvisningen innan du använder redskapet.

Bär alltid skyddsglasögon när du använder redskapet.

Bär lämpliga hörselskydd när du använder redskapet.

Dra alltid ur kontakten ur eluttaget innan du undersöker en skadad sladd. Använd aldrig trimmern om sladden är skadad.

Se upp för flygande föremål. Håll andra personer boria från trimmerns arbetsområde.

Låt inte redskapet komma i kontakt med regn eller hög luftfuktighet.

Garanterad ljudnivà enligt direktiv 2000/14/EG.

Funktioner

Det här redskapet har några eller samtliga av följande funktioner.

1. Strömbrytare

2. Handtan

3. Sladdhållare

4. Flutton

5. Extrohandtag

6. Cloud

7. Skydd

8. Spulindje

9. Huvud

10. Kanthjul (endast ST5528 & ST5530)

11. Kantguide (endast ST4525)

Montering

Varning! Se till att verktyget är avstängt och urkopplat innan montering.

Montera skyddet (fig. A&B)

◆ Ta bort skruven från skyddet.

Håll skyddet (6) vinklat mot trimmerhuvudet (8) och skjut på det tills spårren som håller det på plats klickar fast (se till att styrskenorna (11) på skyddet (6) passas in mot styrskenorna (12) på trimmerhuvudet (8). fig. A).

Varning! Använd äldrig verktyget om inte skyddet är ordentligt monterat.

Sätta fast handtaget på redskapet (fig. C)

- Tryck in och håll ned båda knapparna (14) på handtagets sida.

♦ Skjut extrahandtaget (5) på plats över knapparna (14). Varning! Se till att tänderna på knappen är rätt inpassade i handtagets öppningar samt att handtaget sitter fast ordentligt.

Justera extrahandtagets läge (fig. D)

Extrahandtaget (5) kan jüsteras för att ge optimal balans och komfort.

◆ Tryck in knappen (14) på handtagets vänstra sidla.

♦ Rotera extrahandtaget (5) till önskat läge

◆ Släpp upp knappen (14).

Varning! Se till att tänderna på knappen är rätt inpassade i handtagets öppningar samt att handaget sitter fast ordentligt

Justera höjden på verktyget (fig. E)

Verklyget har ett leeskopskaft som gör att du kan justera det till komfortabel arbetshöjd. Det finns flera höjdinställningar. Gör så här för att justera höjdinställningen:

♦ Koppla bort verktyget från eluttaget.

SVENSKA

(Översättning av originalanvisningarna)

♦ Lossa justeringsringen (15) genom att vrida den medurs.
♦ Dra försiktigt röret (16) in eller ut ur handtaget (2) till önskad höjd.
- Fåst justeringsringen (15) genom att vrida den moturs.

Lossa skärlinan

Under transport är skärlinan fäst vid spolhöljet.
Varning! Ta ur batterlet innan du sätter ihop verktyget.
◆ Lossa på telpen över skårlinan på spolhöljet (7).

Ansluta redskapet till elnätet (fig. F)

• Anslut honkontakten på en lämplig förlängningskabel till eluttaget (4).

♦ Dra sladden genom sladdhållaren (3).

◆ Anslut nätsladden till eluttaget.

För trådbundna kabelsatser: Kontrollera att sladden är dragen genom sladdhållaren innan du ansluter kontakten till eluttaget.

Användning

Varning! Låt redskapet arbeta i sin egen takt. Överbelasta inte verktyget.

Ställa in verktyget för trimning eller kantningsläge (fig. G.H.I&J)

Verkbyget kan användas i trimningsläge enligt fig. I eller i kantningsläge när du behöver trimma gräs som hänger över gräsmattans kanter och rabatter enligt fig. J.

Trimningsläge (fig. E.G&I)

För trimning bör trimmerhuvudet vara i läget enligt fig. 1. Om det inte är det:

♦ Koppla bort verktyget från eluttaget.
♦ Lossa justeringsringen (15) genom att vrida den medurs.
◆ Medan du håller i handtaget (2) roterar du huvudet (8) medurs.
◆ Fäst ringen (15) genom att vrida den moturs.
Obs! Huvudet roterar bara i en riktning.

Kantningsläge (fig. E.H&J)

För kantning bör trimmerhuvudet vara i läget enligt fig. J. Om det inte är det:

♦ Koppla bort verktyget från eluttaget.
- Lossa justeringsringen (15) genom att vrida den medurs.
◆ Medan du håller i handtaget (2) roterar du huvudet (8) moturs.
- Fäst ringen (15) genom att vrida den moturs. Obs! Huvudet roterar bara i en riktning.

Slå på och av

• Starta redskapet genom att krama strömbrytarhandtaget (1).

- Stäng av redskapet genom att släppa upp handtaget. Varning! Försök aldrig läsa strömbrytarhandtaget i påslaget äge.

Råd för optimal användning

Allmänt

◆ Resultatet blir bäst om gräset är torrt vid klipptillfället.

Trimming

◆ Håll redskapet enligt fig. I.

◆ Pendla försiktigt med redskapet från sida till sida.

- Når långt grås ska trimmas, arbeta i etapper uppifrån och ned. Klipp lite åt gången.

- Undvik att gå nära hårda föremål och känsliga växter. - Skärlinan slits fortare och kräver mer utmatning om trimningen sker längs stenläggningar eller andra stråva ytor eller om kraftiga växter trimmas.

- Om redskapet börjar gå långsamt, minska belastningen.

Kantning

Optimalt resultat uppnås på kanter som är högre än 50 mm.

◆ Använd inte verktyget för att skapa kanter. Använd en kantspade för att skapa kanter.

◆ Om du vill ha kortare gräs lutar du verktyget lite.

Montera en ny spole med skärlina (fig. (K)

Spolar med skärlina finns att köpa hos din BLACK+DECKER-återförsäljare (katalognr A6481).

♦ Dra ur kontakten till verktyget.

- Håll lässpärrarna (17) nectryckta och ta bort spolkåpan (18) från spolhöljet (7).

◆ Ta bort den tomma spolen (19) från spolhöljet.

♦ Avlägsna smuts och gräs från spolkápan och höljet.

- Ta den nya spolen och tryck fast den på centrumdelen i spolhöljet. Rotera spolen lätt tills den sitter fast.

- Lossa änden för skärlinan och styr linan genom öppningen (20). Linan bör sticka ut ungefär 11 cm från spolkapan.

◆ Placera lässpärrama (17) på spolkåpan i linje med hålen (21) i spolhöljet.

- Tryck fast kåpan på spolhöljet tills den klickar på plats ordentligt.

Varning! Om skärlinorna sticker ut längre än skärbladet (22) klipper du av dem så att de bara när till bladet.

Linda på en ny skärlina på en tom spole (fig. L,M&N)

Du kan linda på en ny skärlina på en tom spole. Förpackningar med ny skärlina finns att köpa hos din BLACK+DECKER-återförsäljare (katalognr A6170 (25 m), A6171 (40 m)).

◆ Ta loss den tomma spolen enligt beskrivningen ovan.

◆ Ta bort eventuell kvarvarande skärlina från spolen

- Mata in 2 cm skärlina i hålet (23) i spolen enligt bild (fig. L).

- Böj skärlinan och sätt fast den i den L-formade öppningen (24).

Linda skärlinan på spolen i pilens riktning. Var noga med att linda på linan slätt och i lager. Linda inte i sicksack (fig N).

Når den utdragna skårlinan när fördjupningarna (25) klipper du av linan. Låt linan sticka ut runt 11 cm från spolen och håll ett finger på linan för att hålla den på plats (fig M).

- Fortsätt som tidigare beskrivet för att fästa spolen på redskapet.

Varning! Använd endast rätt sorts skärlina från BLACK+DECKER.

Felsökning

Om produkten inte fungerar som den ska följer du instruktionerna nedan. Om det inte löser problemet kontaktar du närmaste BLACK+DECKER-verkstad.

Varning! Dra ur kontakten till redskapet innan du fortsätter.

Trimmern går långsamt

• Kontrollera att spolhöljet kan rotera fritt. Rengör det med försiktighet om nödvändigt.
• Kontrollera att skärlinan inte sticker ut mer än 11 cm från spolhöljet. Om den gör det skär du av den så att den bara när till skärbladet.

Om den automatiska linmataren inte fungerar

- Håll låsspärrama nedtryckta och avlägsna spolkåpan från höliet.

- Dra ut skärlinan tills den sticker ut 11 cm från höljet. Om spolen inte innehåller tillräckligt lång lina, installera en ny spole skärlina enligt ovanstående instruktioner.

◆ Placera låsspärrarna på spolkåpan i linje med hålen i höliet.

- Tryck fast kápan på höljet tills den klickar på plats orden- tligt.

- Om skärlinan sticker ut längre än skärbladet klipper du av den så att den bara när till bladet.

Om den automatiska linmataren fortfarande inte fungerar eller spolen sitter fast. prova föliande:

◆ Rengör spolkápan och höliet noggrant.

- Avlägsna spolen och kontrollera att spaken kan röra sig fritt.

Ta loss spolen och linda upp skärlinan. Linda sedan på den ordentligt igen som beskrivet ovan. Ersätt spolen enligt instruktionema.

Underhåll

Det här BLACK+DECKER-redskapet (med eller utan sladd) är konstruerat för att fungera under lång tid med minsta möjliga underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget/redskapet sin kapacitet.

Laddaren behöver inget annat underhåll än regelbunden rengöring.

Varning! Innan något underhåll utförs på elektriska redskap med eller utan sladd:

◆ Stäng av redskapet/verktyget och dra ur nätkontakten.

- Du kan också ta ut batteriet ur redskapet om redskapet har ett separat batteri.

- Om batteriet är inbyggt låter du det laddas ur helt innan avstängningen.

♦ Dra ur sladden till laddaren innan du rengör den. Laddaren behöver inget annat underhåll än regelbunden rengöring.

◆ Rengör regelbundet redskapets/verktygets/laddarens luftintag med en mjuk borste eller torr trasa.

(Översättning av originalanvisningarna)

SVENSKA

• Rengör motorkåpan regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel med lösnings- eller slipmedel.
  ◆ Rengör regelbundet skärlinan och spolen med en mjuk borsle eller torr trasa.
• Ta med jämna mellanrum bort gräs och smuts från skyddets undersida med en slö skrapa.

Skydda miljön

Totala vibrationsvården (vektorsumman av tre axlar) enligt EN 50636-2-91:

Vibrationsvände [a] 3,8 mier osakerhet [K] 1,5 mier

EG-deklaration om överensstämmelse

MASKINDIREKTIV

BULLERFÖRESKRIFTER, UTOMHUS

ST4525/ST5528/ST5530 - Trimmer

Black & Decker garanterar att produkterna som beskrivs under "Tekniska data" uppfyller:

2006/42/EC, EN60335-1:2012+A11:2014, EN50636-2-91:2014

2000/14/EG, Grästrimmer, L ≤ 50 cm, Annex VIII

DEKRA Certification B.V., Utrechtseweg 310, 6802 ED Amhem, Nederländerma Anmält organ, ID-nr: 0344

SVENSKA

(Översättning av originalanvisningarna)

Den akustiska effekten enligt 2000/14/EG (Artikel 12, Annex

III, L ≤ 50 cm)

L_(uppmält ljudnivå) 94.8 dB(A)

csäkerhet (K) = 1.0 dB(A)

L _.. (garanterad'ljudnivà) 95 dB(A)

De här produkterna överensstämmer även med direktiven

2014/30/EU och 2011/65/EU

Mer information får du genom att titta i slutet av bruksanvis-

ningen eller genom att kontakta Black & Decker på följande adress

adress.

Undertecknad är ansvarig för sammanställningen av tekniska

data och gör denna försäkran för Black & Decker

R.Laverick

Black & Decker är säker på kvalifeten hos donna produkt och erbjuder kunder 24 mänaders garanti från inköpsdatumet. Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte cessa. Garantin är giltig i de territorier som tillhör medlemsstaterna i Europeiska unionen och det europelska frihandelsområdet. För yrkande under garantin måste yrkandet vara in enlighet med Black&Deckers villkor och du kommer att behöva skicka in bevis på köpet till försäljaren eller en auktoriserad reparatör.

Villkoren för Black&Deckers tvåäriga garanti och var du hittar din närmaste auktoriserade reparatör kan erhållas på internet på www.2helpU.com, eller genom att kontakta dlt lokal Black & Decker kontor på adressen som angetts i denna bruksanvisning.

Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att få information om nya produkter och specialerbjudanden.

Benytt vemebriller när du bruker dette produktet.

Benytt passende hørselvem när du bruker dette produktet.

Trekk alltid støpselet ut av kontakten før du in- spiserer en ødelagt ledning. Bruk aldri trimmeren hvis ledningen er skadet.

Snurre en ny skjæretråd på en tom spole (figur

L,M&N)

Verktöyet går langsomt
