GEBRUIKSAANWIJZING UBS 1000 METABO

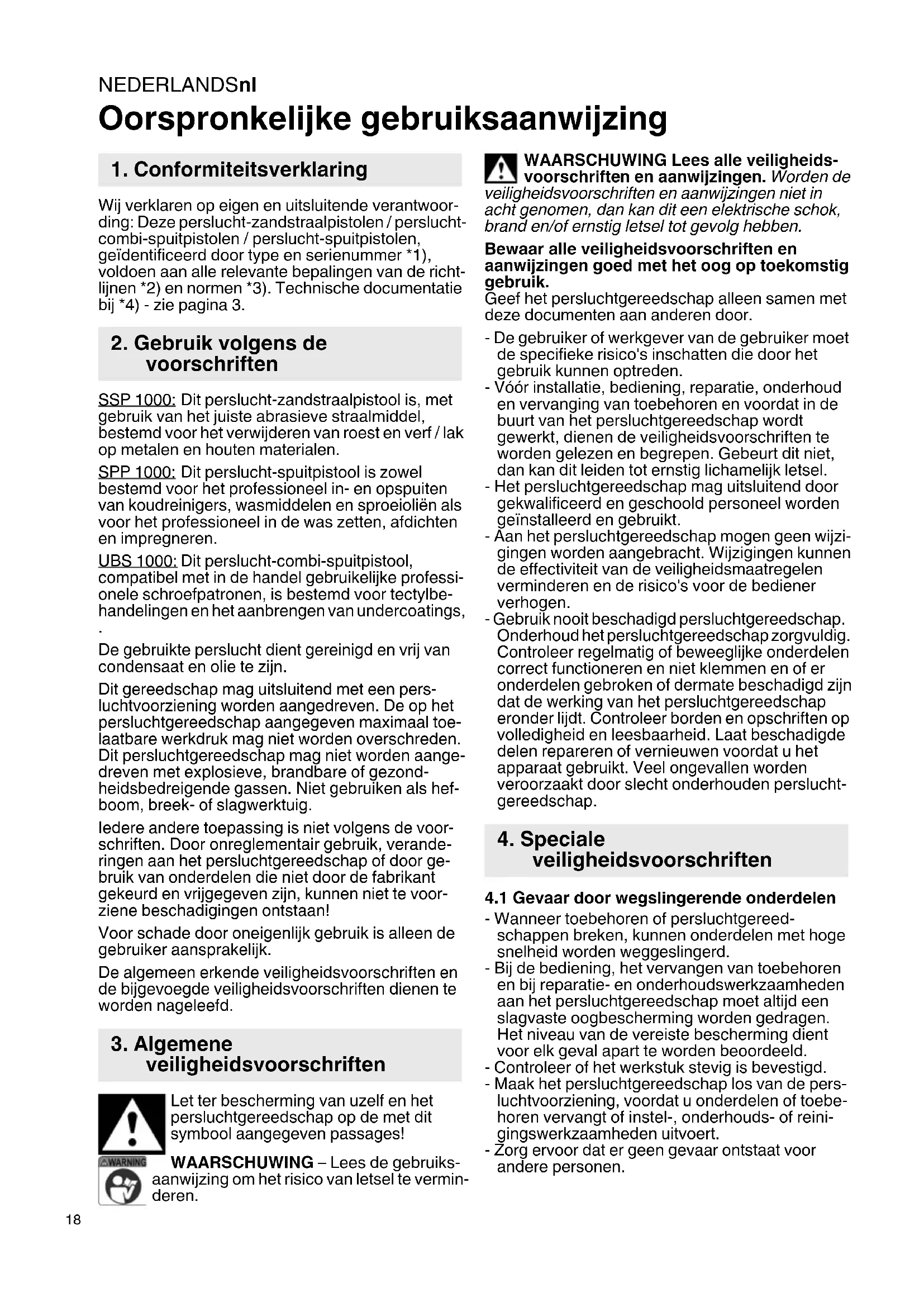

Oorspronkelijke gebruiksaanwijzing Wij verklaren op eigen en uitsluitende verantwoor- ding: Deze perslucht-zandstraalpistolen / perslucht- combi-spuitpistolen / perslucht-spuitpistolen, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richt- lijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3. SSP 1000: Dit perslucht-zandstraalpistool is, met gebruik van het juiste abrasieve straalmiddel, bestemd voor het verwijderen van roest en verf / lak op metalen en houten materialen. SPP 1000: Dit perslucht-spuitpistool is zowel bestemd voor het professioneel in- en opspuiten van koudreinigers, wasmiddelen en sproeioliën als voor het professioneel in de was zetten, afdichten en impregneren. UBS 1000: Dit perslucht-combi-spuitpistool, compatibel met in de handel gebruikelijke professi- onele schroefpatronen, is bestemd voor tectylbe- handelingen en het aanbrengen van undercoatings,

De gebruikte perslucht dient gereinigd en vrij van condensaat en olie te zijn. Dit gereedschap mag uitsluitend met een pers- luchtvoorziening worden aangedreven. De op het persluchtgereedschap aangegeven maximaal toe- laatbare werkdruk mag niet worden overschreden. Dit persluchtgereedschap mag niet worden aange- dreven met explosieve, brandbare of gezond- heidsbedreigende gassen. Niet gebruiken als hef- boom, breek- of slagwerktuig. Iedere andere toepassing is niet volgens de voor- schriften. Door onreglementair gebruik, verande- ringen aan het persluchtgereedschap of door ge- bruik van onderdelen die niet door de fabrikant gekeurd en vrijgegeven zijn, kunnen niet te voor- ziene beschadigingen ontstaan! Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk. De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsvoorschriften dienen te worden nageleefd. Let ter bescherming van uzelf en het persluchtgereedschap op de met dit symbool aangegeven passages! WAARSCHUWING – Lees de gebruiks- aanwijzing om het risico van letsel te vermin- deren. WAARSCHUWING Lees alle veiligheids- voorschriften en aanwijzingen. Worden de veiligheidsvoorschriften en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik. Geef het persluchtgereedschap alleen samen met deze documenten aan anderen door. - De gebruiker of werkgever van de gebruiker moet de specifieke risico's inschatten die door het gebruik kunnen optreden. - Vóór installatie, bediening, reparatie, onderhoud en vervanging van toebehoren en voordat in de buurt van het persluchtgereedschap wordt gewerkt, dienen de veiligheidsvoorschriften te worden gelezen en begrepen. Gebeurt dit niet, dan kan dit leiden tot ernstig lichamelijk letsel. - Het persluchtgereedschap mag uitsluitend door gekwalificeerd en geschoold personeel worden geïnstalleerd en gebruikt. - Aan het persluchtgereedschap mogen geen wijzi- gingen worden aangebracht. Wijzigingen kunnen de effectiviteit van de veiligheidsmaatregelen verminderen en de risico's voor de bediener verhogen. - Gebruik nooit beschadigd persluchtgereedschap. Onderhoud het persluchtgereedschap zorgvuldig. Controleer regelmatig of beweeglijke onderdelen correct functioneren en niet klemmen en of er onderdelen gebroken of dermate beschadigd zijn dat de werking van het persluchtgereedschap eronder lijdt. Controleer borden en opschriften op volledigheid en leesbaarheid. Laat beschadigde delen repareren of vernieuwen voordat u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden perslucht- gereedschap.

4.1 Gevaar door wegslingerende onderdelen

- Wanneer toebehoren of persluchtgereed- schappen breken, kunnen onderdelen met hoge snelheid worden weggeslingerd. - Bij de bediening, het vervangen van toebehoren en bij reparatie- en onderhoudswerkzaamheden aan het persluchtgereedschap moet altijd een slagvaste oogbescherming worden gedragen. Het niveau van de vereiste bescherming dient voor elk geval apart te worden beoordeeld. - Controleer of het werkstuk stevig is bevestigd. - Maak het persluchtgereedschap los van de pers- luchtvoorziening, voordat u onderdelen of toebe- horen vervangt of instel-, onderhouds- of reini- gingswerkzaamheden uitvoert. - Zorg ervoor dat er geen gevaar ontstaat voor andere personen.

1. Conformiteitsverklaring

2. Gebruik volgens de

veiligheidsvoorschriften

4.2 Gevaren tijdens bedrijf

- Het bedienings- en onderhoudspersoneel dient fysiek in staat te zijn de grootte, het gewicht en het vermogen van de machine te hanteren. - Zorg ervoor dat u stevig staat en steeds in even- wicht blijft. - Voorkom dat het apparaat onbedoeld wordt inge- schakeld. Wordt de luchtvoorziening onder- broken, zet het persluchtgereedschap dan met de in-/uitschakelaar uit. - Draag een persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van een persoonlijke beschermende uitrusting, zoals veiligheidshandschoenen, beschermende kleding, stofmasker, slipvrije werkschoenen, veiligheidshelm of gehoorbescherming, afhanke- lijk van soort en gebruik van het apparaat, vermin- dert het risico op letsel en wordt aanbevolen.

4.3 Gevaar door herhalende bewegingen

- Bij het werken met het persluchtgereedschap kunnen onaangename gevoelens in handen, armen, schouders, de halsstreek of andere lichaamsdelen optreden. - Neem tijdens het werken met het persluchtge- reedschap een gemakkelijke positie in, let op een goede steun en voorkom een stand die ongunstig is of waarbij het moeilijk is het evenwicht te behouden. Bij langdurige werkzaamheden moet de bediener zijn lichaamshouding af en toe veran- deren, om onaangenaamheden en vermoeidheid te voorkomen. - Indien bij een bediener symptomen zoals aanhou- dende onpasselijkheid, klachten, kloppen, pijn, kriebels, doofheid, branden of stijfheid optreden, mogen deze waarschuwingsindicatoren niet worden genegeerd. De bediener dient zijn werk- gever te informeren en een gekwalificeerde arts te raadplegen.

4.4 Gevaar door toebehoren, verbruiksmate-

riaal - Maak het persluchtgereedschap los van de lucht- voorziening, voordat toebehoren worden beves- tigd of vervangen. - Gebruik alleen toebehoren of verbruiksmaterialen die voor dit apparaat bestemd zijn en voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

4.5 Gevaar op de werkplek

- Het meeste letsel op de werkplek wordt veroor- zaakt door uitglijden, struikelen of vallen. Let op oppervlakken die door het gebruik van het pers- luchtgereedschap wellicht glad zijn geworden en op het mogelijke gevaar van struikelen door de luchtslang. - Ga in een onbekende omgeving voorzichtig te werk. Er kan sprake zijn van verborgen gevaar door stroomkabels of andere voedingsleidingen. - Het persluchtgereedschap is niet bestemd voor gebruik in een explosieve omgeving en niet geïso- leerd tegen contact met elektrische stroom- bronnen.

4.6 Gevaar door stof en dampen

- De stoffen en dampen die bij gebruik van het pers- luchtgereedschap ontstaan kunnen schadelijke gevolgen hebben voor de gezondheid (bijv. kanker, geboorteafwijkingen, astma en/of derma- titis); het is beslist noodzakelijk een risicoanalyse van deze gevaren te maken en deze om te zetten in passende regelgeving. - Bij de risicoanalyse moet rekening worden gehouden met het stof dat bij gebruik van het persluchtgereedschap ontstaat en het reeds aanwezige stof dat mogelijk opstuift. - Om het vrijkomen van stof en dampen tot een minimum te beperken dient het persluchtgereed- schap te worden bediend en onderhouden volgens de aanbevelingen in deze gebruiksaan- wijzing. - De afzuiglucht moet zo worden afgevoerd, dat in een stoffige omgeving zo min mogelijk stof opstuift. - Indien stof en dampen ontstaan, moeten alle inspanningen erop zijn gericht deze te controleren op de plaats waar ze vrijkomen. - Het verbruiksmateriaal moet volgens de aanbeve- lingen van deze gebruikshandleiding worden gekozen, onderhouden en vervangen om onno- dige intensivering van de stof- en dampontwikke- ling te voorkomen. - Gebruik beschermende ademhalingsvoorzie- ningen volgens de aanwijzingen van uw werk- gever of zoals vereist in de voorschriften voor de veiligheid op het werk en ter bescherming van uw gezondheid. - Door het werken met bepaalde materialen ontstaan emissies van stof en damp die leiden tot een potentieel explosieve omgeving.

4.7 Extra veiligheidsvoorschriften

- Perslucht kan leiden tot ernstig letsel. - Wanneer het persluchtgereedschap niet in gebruik is, is het altijd vereist om de luchttoevoer af te sluiten, de luchtslang drukloos te maken en het persluchtgereedschap te scheiden van de persluchttoevoer, voordat toebehoren worden vervangen of reparaties worden uitgevoerd. - Richt de luchtstroom nooit op uzelf of op andere personen. - Rondslaande slangen kunnen tot ernstig letsel leiden. Controleer daarom altijd of de slangen en het bevestigingsmateriaal beschadigd of losge- raakt zijn. - Persluchtgereedschap met snelkoppeling op de persluchtvoorziening aansluiten. - Bij universele draaikoppelingen (klauwkoppe- lingen) dient u ter bescherming gebruik te maken van arrêteerpennen en Whipcheck-slangbeveili- gingen voor het geval dat een verbinding van de slang met het persluchtgereedschap of tussen slangen defect raakt. - Zorg ervoor dat de op het persluchtgereedschap aangegeven maximale druk niet wordt over- schreden. - Draag persluchtgereedschap nooit bij de slang.

4.8 Overige veiligheidsvoorschriften

- Neem de eventueel speciale bedrijfsveiligheids- of ongevalpreventievoorschriften voor de omgangNEDERLANDSnl

met compressoren en persluchtgereedschap in acht. - Zorg ervoor dat de in de Technische gegevens aangegeven maximaal toelaatbare werkdruk niet wordt overschreden. - Gebruik dit gereedschap niet wanneer u niet geconcentreerd bent. Wees alert, let goed op wat u doet en ga bij het gebruik van het persluchtge- reedschap met verstand te werk. Gebruik geen gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van gereedschap kan tot ernstig letsel leiden. - Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. - Persluchtgereedschap voor kinderen beveiligen. - Het gereedschap mag niet worden opgeborgen in de open lucht of in een vochtige omgeving. - Bescherm het persluchtgereedschap, met name de persluchtaansluiting en bedieningselementen, tegen stof en vuil. - Bescherm uzelf en uw omgeving door passende voorzorgsmaatregelen ter voorkoming van onge- lukken. - Het persluchtgereedschap is niet geschikt voor de behandeling van levensmiddelen en medica- menten. - Niet roken en geen vonken maken, geen vuur ontsteken. - De werkruimte dient beslist goed geventileerd te zijn. - Draag beschermende kleding, met name adem- bescherming met een actief-koolstoffilter. - Het persluchtgereedschap niet voor oneigenlijke doeleinden gebruiken. - Wees voorzichtig met brandbaar materiaal. - Ga alleen goed uitgerust en geconcentreerd te werk. - Het persluchtgereedschap nooit op personen of dieren richten. - Persluchtaansluiting alleen via een snelkoppeling. - De werkdruk dient te worden ingesteld via een drukregelaar. - Geen zuurstof of brandbare gassen als energie- bron gebruiken. - Het apparaat loskoppelen van de drukbron alvo- rens onderhoud uit te voeren of een storing te verhelpen. - Schoonmaakmiddelen en verfresten dienen milieuvriendelijk te worden afgevoerd. - Draag zowel tijdens bedrijf als bij onderhoud en reiniging van het persluchtgereedschap altijd een veiligheidsuitrusting die voor de betreffende toepassing is toegelaten! Gebruik geschikte veiligheidshandschoenen, werkkleding, oogbe- scherming en adembescherming met een op de betreffende toepassing afgestemde filterinzet! - Er bestaat het gevaar van inspuiting van coating- materiaal of reinigingsvloeistof (bijv. bij de wisse- ling van sproeier of schoonmaakwerkzaam- heden)! Bij een onvoldoende veiligheidsuitrusting kan dit tot ernstige gevolgen leiden (bijv. necrose, verlies van ledematen). Daarnaast bestaat er gevaar door inhalatie, contact of absorptie van coatingmateriaal of reinigingsvloeistof. Zorg daarom altijd voor een toereikende technische of natuurlijke ventilatie! - Niet gebruiken in een explosieve omgeving. Geen materiaal verwerken dat een explosieve omge- ving kan veroorzaken. Zorg ervoor dat alleen geschikte perslucht wordt gebruikt! De informatie in deze handleiding is als volgt ge- kenmerkt: Gevaar! Waarschuwing voor lichamelijk let- sel of milieuschade. Let op Waarschuwing voor materiële scha- de.

4.9 Symbolen op het persluchtgereedschap

Vóór inbedrijfstelling de gebruiksaanwijzing lezen. Draag oogbescherming Draag gehoorbescherming Zie bladzijde 2. 1 Straalpijp * 2 Sproeikop voor undercoating resp. sproei- middel * 3 Contramoer * 4 Sproeislang voor tectylbehandeling * 5 Trekker 6 Steeknippel 1/4" * 7 Straalmiddelreservoir * 8 Reservoir voor sproeimiddel * 9 Zuigbuis *

• afhankelijk van de uitvoering

6.1 Voor het eerste gebruik

Steeknippel (6) inschroeven.

6.2 Persluchtgereedschap voorbereiden

SSP 1000 Straalmiddelreservoir (7) afschroeven, met straal- middel vullen en weer tot aan de aanslag vast- schroeven. SPP 1000: Persluchtgereedschap met snelkoppeling op de persluchtvoorziening aansluiten. Druk op de trekker (5). Controleer met uw duim de onderdruk bij de zuigbuis. Draai aan de sproeikop (2) tot het pistool

optimaal aanzuigt. Zet deze stand met de contra- moer (3) vast. UBS 1000: Undercoating

Sproeikop (2) aanbrengen. Een in de handel verkrijgbaar undercoating-patroon (met 40 mm schroefdraad) inschroeven. Tectylbehandeling

Verwijder de sproeier (2). Schroef in plaats hiervan de meegeleverde sproeislang (4) in tot aan de aanslag.

6.3 Persluchtgereedschap instellen

(alleen bij SSP 1000) Afhankelijk van het werkstuk en de luchtdruk kan de straalwerking van de straalpijp worden gevarieerd.

1. Contramoer (3) losdraaien.

2. Straalpijp (1) instellen door eraan te draaien.

De instelling met de contramoer (3) vastzetten.

6.4 Persluchtgereedschap gebruiken

Gebruik altijd persluchtslangen met een binnendia- meter van minstens 10 mm om het volledige vermogen van uw persluchtgereedschap te benutten. Een te geringe binnendiameter kan het vermogen aanmerkelijk verminderen. Let op De persluchtleiding mag geen con- denswater bevatten. Let op De gebruikte perslucht dient gereinigd en vrij van condensaat en olie te zijn.

1. Werkdruk instellen (gemeten bij de luchtinlaat

bij ingeschakeld persluchtgereedschap). Maxi- maal toelaatbare werkdruk zie hoofdstuk „Tech- nische gegevens“.

2. Persluchtgereedschap voorbereiden. Zie

3. Persluchtgereedschap met snelkoppeling op

de persluchtvoorziening aansluiten.

4. Door het indrukken van de trekker (5) neemt u

het persluchtgereedschap in gebruik. (alleen bij SSP 1000)

5. Persluchtgereedschap instellen. Zie hoofdstuk

6. De afstand van het persluchtgereedschap tot

het werkstuk mag niet meer zijn dan 20 cm.

Gevaar! Alvorens u met werkzaamheden aan het gereedschap begint, de perslucht- aansluiting losmaken. Gevaar! Andere dan de in dit hoofdstuk be- schreven onderhouds- of reparatiewerkzaam- heden mogen uitsluitend door geschoold per- soneel worden uitgevoerd. Na beëindiging van het werk moet het persluchtge- reedschap, en met name de zuigbuis en de sproeikop resp. sproeislang, worden gereinigd met een geschikt schoonmaakmiddel. Wij adviseren om een met schoonmaakmiddel gevuld reservoir op het persluchtgereedschap aan te sluiten en het reinigingsmiddel er met een geringe druk door te spoelen. Spuit hierbij weer in een gesloten reser- voir, zodat het schoonmaakmiddel wordt opge- vangen en er geen onnodige dampen ontstaan. Na reiniging moeten de ventielstift en het draaipunt van de trekker van het spuitpistool altijd worden geolied. Sla uw persluchtapparaat alleen op in droge ruimtes. Bij een onverwachte blokkade of verontreinigd spuitbeeld de sproeier reinigen. - Een gereinigd persluchtgereedschap garandeert bij later gebruik een probleemloze werking. - Reinig en verzorg direct na gebruik het perslucht- gereedschap uiterst zorgvuldig. Gevaar! Gebruik geen koolwaterstofhou- dende halogeenoplosmiddelen (1.1.1 trichloormethyl, ethylchloride etc.), omdat zij chemi- sche reacties aangaan met enkele materiaal- soorten van het persluchtgereedschap, hetgeen tot gevaarlijke reacties kan leiden. Let op Persluchtgereedschap niet geheel in een oplosmiddel leggen. - Alle beweeglijke onderdelen moeten van tijd tot tijd worden geolied. - Wordt de sproeier bij de reiniging verwijderd, dan moet het schroefdraad, evenals de afdichting, met licht vet worden behandeld. Gebruik geen silico- nehoudende smeermiddelen. - Sla uw persluchtgereedschap / -apparatuur alleen op in droge ruimtes. - Verzeker u van de veiligheid van het persluchtge- reedschap door regelmatig onderhoud. - Schroefverbindingen op goede zitting controleren resp. aantrekken. - Vermijd contact met gevaarlijke substanties die zich op het werkstuk hebben afgezet. Draag een geschikte persoonlijke veiligheidsuitrusting en verwijder gevaarlijke substanties vóór het onder- houd door passende maatregelen.

Gebruik uitsluitend originele Metabo toebehoren. Gebruik alleen toebehoren die voor dit persluchtge- reedschap bestemd zijn en voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. Sproeikop en sproeislang zijn slijtdelen. Het wordt daarom aanbevolen altijd reserve-exemplaren bij de hand te hebben. Compleet toebehorenprogramma, zie www.metabo.com of de catalogus. Gevaar! Reparaties aan persluchtgereed- schap mogen alleen door geschoold perso- neel en met originele Metabo-onderdelen worden uitgevoerd! Neem voor persluchtgereedschap van Metabo dat gerepareerd dient te worden contact op met uw

7. Reiniging, onderhoud en

Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com. Onderdeellijsten kunt u downloaden via www.metabo.com. Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en voor de recycling van afgedankt persluchtgereedschap, verpak- kingen en toebehoren. Personen en leefmilieu mogen niet in gevaar worden gebracht. Toelichting bij de gegevens van pagina 3. Wijzigingen en technische verbeteringen voorbe- houden.

max. = maximaal toelaatbare werkdruk p=werkdruk

= slangdiameter (binnen) C = aansluitdraad A=afmetingen: lengte x breedte x hoogte m=gewicht De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijke norm). Emissiewaarden Deze waarden maken een beoordeling van de emissie van het gereedschap en een vergelijking van de verschillende gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het gereedschap of het inzetgereedschap kan de daad- werkelijke belasting hoger of lager uitvallen. Houd bij de beoordeling rekening met pauzes en fases met een lagere belasting. Bepaal op basis van de betreffende aangepaste taxatiewaarden welke maatregelen ter bescherming van de gebruiker dienen te worden genomen, bijv. organisatorische maatregelen. Trilling (gewogen effectieve waarde van de versnelling; EN 28927):
