KÄYTTÖOHJE UBS 1000 METABO

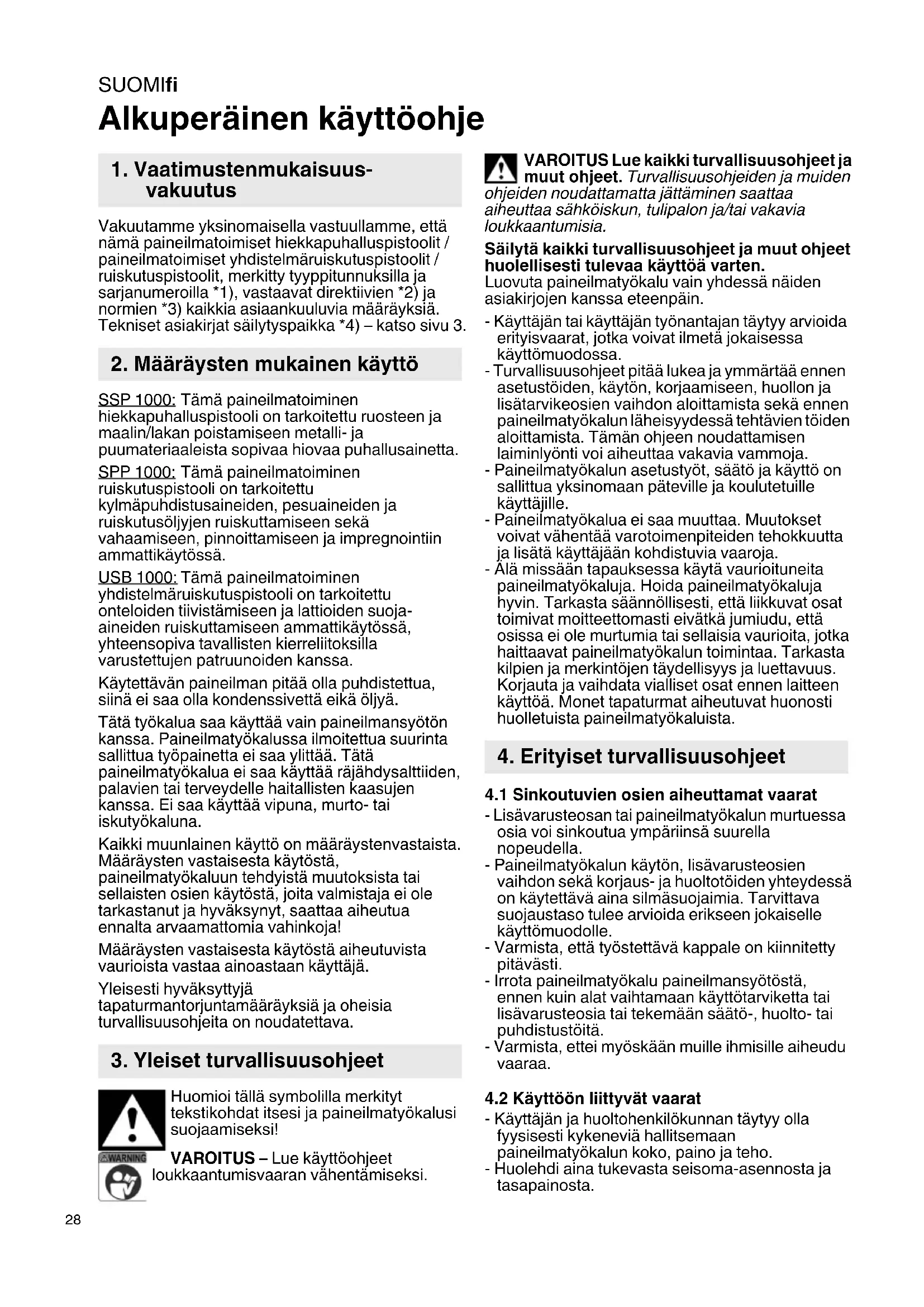

Alkuperäinen käyttöohje Vakuutamme yksinomaisella vastuullamme, että nämä paineilmatoimiset hiekkapuhalluspistoolit / paineilmatoimiset yhdistelmäruiskutuspistoolit / ruiskutuspistoolit, merkitty tyyppitunnuksilla ja sarjanumeroilla *1), vastaavat direktiivien *2) ja normien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat säilytyspaikka *4) – katso sivu 3. SSP 1000: Tämä paineilmatoiminen hiekkapuhalluspistooli on tarkoitettu ruosteen ja maalin/lakan poistamiseen metalli- ja puumateriaaleista sopivaa hiovaa puhallusainetta. SPP 1000: Tämä paineilmatoiminen ruiskutuspistooli on tarkoitettu kylmäpuhdistusaineiden, pesuaineiden ja ruiskutusöljyjen ruiskuttamiseen sekä vahaamiseen, pinnoittamiseen ja impregnointiin ammattikäytössä. USB 1000: Tämä paineilmatoiminen yhdistelmäruiskutuspistooli on tarkoitettu onteloiden tiivistämiseen ja lattioiden suoja- aineiden ruiskuttamiseen ammattikäytössä, yhteensopiva tavallisten kierreliitoksilla varustettujen patruunoiden kanssa. Käytettävän paineilman pitää olla puhdistettua, siinä ei saa olla kondenssivettä eikä öljyä. Tätä työkalua saa käyttää vain paineilmansyötön kanssa. Paineilmatyökalussa ilmoitettua suurinta sallittua työpainetta ei saa ylittää. Tätä paineilmatyökalua ei saa käyttää räjähdysalttiiden, palavien tai terveydelle haitallisten kaasujen kanssa. Ei saa käyttää vipuna, murto- tai iskutyökaluna. Kaikki muunlainen käyttö on määräystenvastaista. Määräysten vastaisesta käytöstä, paineilmatyökaluun tehdyistä muutoksista tai sellaisten osien käytöstä, joita valmistaja ei ole tarkastanut ja hyväksynyt, saattaa aiheutua ennalta arvaamattomia vahinkoja! Määräysten vastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä. Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatettava. Huomioi tällä symbolilla merkityt tekstikohdat itsesi ja paineilmatyökalusi suojaamiseksi! VAROITUS – Lue käyttöohjeet loukkaantumisvaaran vähentämiseksi. VAROITUS Lue kaikki turvallisuusohjeet ja muut ohjeet. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia. Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten. Luovuta paineilmatyökalu vain yhdessä näiden asiakirjojen kanssa eteenpäin. - Käyttäjän tai käyttäjän työnantajan täytyy arvioida erityisvaarat, jotka voivat ilmetä jokaisessa käyttömuodossa. - Turvallisuusohjeet pitää lukea ja ymmärtää ennen asetustöiden, käytön, korjaamiseen, huollon ja lisätarvikeosien vaihdon aloittamista sekä ennen paineilmatyökalun läheisyydessä tehtävien töiden aloittamista. Tämän ohjeen noudattamisen laiminlyönti voi aiheuttaa vakavia vammoja. - Paineilmatyökalun asetustyöt, säätö ja käyttö on sallittua yksinomaan päteville ja koulutetuille käyttäjille. - Paineilmatyökalua ei saa muuttaa. Muutokset voivat vähentää varotoimenpiteiden tehokkuutta ja lisätä käyttäjään kohdistuvia vaaroja. - Älä missään tapauksessa käytä vaurioituneita paineilmatyökaluja. Hoida paineilmatyökaluja hyvin. Tarkasta säännöllisesti, että liikkuvat osat toimivat moitteettomasti eivätkä jumiudu, että osissa ei ole murtumia tai sellaisia vaurioita, jotka haittaavat paineilmatyökalun toimintaa. Tarkasta kilpien ja merkintöjen täydellisyys ja luettavuus. Korjauta ja vaihdata vialliset osat ennen laitteen käyttöä. Monet tapaturmat aiheutuvat huonosti huolletuista paineilmatyökaluista.

4.1 Sinkoutuvien osien aiheuttamat vaarat

- Lisävarusteosan tai paineilmatyökalun murtuessa osia voi sinkoutua ympäriinsä suurella nopeudella. - Paineilmatyökalun käytön, lisävarusteosien vaihdon sekä korjaus- ja huoltotöiden yhteydessä on käytettävä aina silmäsuojaimia. Tarvittava suojaustaso tulee arvioida erikseen jokaiselle käyttömuodolle. - Varmista, että työstettävä kappale on kiinnitetty pitävästi. - Irrota paineilmatyökalu paineilmansyötöstä, ennen kuin alat vaihtamaan käyttötarviketta tai lisävarusteosia tai tekemään säätö-, huolto- tai puhdistustöitä. - Varmista, ettei myöskään muille ihmisille aiheudu vaaraa.

4.2 Käyttöön liittyvät vaarat

- Käyttäjän ja huoltohenkilökunnan täytyy olla fyysisesti kykeneviä hallitsemaan paineilmatyökalun koko, paino ja teho. - Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta.

1. Vaatimustenmukaisuus-

2. Määräysten mukainen käyttö

3. Yleiset turvallisuusohjeet

4. Erityiset turvallisuusohjeetSUOMI fi

- Vältä tahatonta käynnistymistä. Jos paineilmansyöttö keskeytyy, kytke paineilmatyökalu pois päältä käyttökytkimestä. - Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaisten suojavarusteiden (esim. suojakäsineet, suojavaatteet, pölynsuojanaamari, luistamattomat turvajalkineet, suojakypärä ja kuulosuojaimet) käyttäminen laitteen kulloisenkin käyttötavan ja -kohteen mukaan vähentää loukkaantumisvaaraa ja siksi niiden käyttöä suositellaan.

4.3 Toistuvien liikkeiden aiheuttamat vaarat

- Paineilmatyökalun kanssa työskenneltäessä käsissä, käsivarsissa, hartioissa, kaulan alueella tai muissa kehonosissa voi ilmetä epämiellyttävää tunnetta. - Ota paineilmatyökalulla töitä tehdessäsi mukava asento, huolehdi tukevasta otteesta ja vältä epäedullisia tai tasapainon säilymistä vaarantavia asentoja. Käyttäjän tulisi vaihtaa pitkäkestoisten töiden aikana kehon asentoa. Se auttaa välttämään epämukavuuden tunnetta ja väsymistä. - Jos käyttäjällä ilmenee oireita, esim. jatkuvaa pahanolon tunnetta, kipuja, tykytystä, särkyä, kutinaa, tunnottomuutta, kirvelyä tai jäykkyyttä, näitä varoittavia merkkejä ei saa jättää huomioimatta. Käyttäjän tulee ilmoittaa tästä työnantajalleen ja ottaa yhteyttä alan lääkärin.

4.4 Lisävarusteosien aiheuttamat vaarat,

kulutustavarat - Irrota paineilmatyökalu paineilmansyötöstä, ennen kuin alat kiinnittämään tai vaihtamaan käyttötarviketta tai lisävarusteosaa. - Käytä vain sellaisia lisätarvikkeita, jotka on tarkoitettu tälle laitteelle ja täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot.

4.5 Työpisteeseen liittyvät vaarat

- Työpisteessä tapahtuvien tapaturmien pääaiheuttajia ovat liukastuminen, kompastuminen ja kaatuminen. Varo pintoja, jotka ovat voineet muuttua paineilmatyökalun käytön takia liukkaiksi, ja ilmaletkun aiheuttamaa kompastumisvaaraa. - Liiku tuntemattomissa ympäristöissä varovasti. Siellä voi olla piilossa olevien sähköjohtojen tai muiden syöttöjohtojen aiheuttamia vaaroja. - Paineilmatyökalua ei ole tarkoitettu käytettäväksi räjähdysalttiissa tiloissa ja sitä ei ole eristetty sähköisten virtalähteiden kosketuksen varalta.

4.6 Pölyn ja höyryjen aiheuttamat vaarat

- Paineilmatyökalun käytössä syntyvä pöly ja höyryt voivat aiheuttaa terveyshaittoja (esim. syöpä, syntymävika, astma ja/tai ihotulehdus). Siksi on välttämätöntä suorittaa riskianalyysi näiden vaarojen suhteen ja tehdä asiaankuuluvat suojaustoimenpiteet. - Riskianalyysissä tulisi huomioida paineilmatyökalun käytössä syntyvä pöly ja mahdollinen ennestään olevan pölyn leviäminen. - Paineilmatyökalua tulee käyttää ja huoltaa tämän oppaan sisältämien suositusten mukaan, jotta voidaan minimoida pölyn ja höyryjen vapautuminen ilmaan. - Poistoilma tulee ohjata siten pois, että voidaan minimoida pölyn leviäminen pölyisessä ympäristössä. - Jos syntyy pölyä ja höyryjä, ne pitää ensisijaisesti torjua paikassa, jossa ne vapautuvat ilmaan. - Käyttömateriaalit ja käyttötarvikkeet tulee valita, huoltaa ja vaihtaa tämän oppaan suosituksia vastaavasti, jotta voidaan välttää pölyn tai kaasujen muodostumisen tarpeeton lisääntyminen. - Käytä hengityssuojaimia työnantajan ohjeiden tai työ- ja terveydensuojelumääräysten mukaan. - Tiettyjen materiaalien työstö aiheuttaa pöly- ja höyrypäästöjä, jotka muodostavat räjähdysalttiin ympäristön.

4.7 Lisäturvallisuusohjeet

- Paineilma voi aiheuttaa vakavia vammoja. - Kun paineilmatyökalua ei käytetä, ennen lisävarusteosien vaihtamista tai ennen korjaustöiden suorittamista, ilmansyöttö on suljettava, ilmaletku on tehtävä paineettomaksi ja paineilmatyökalu on irrotettava paineilmansyötöstä. - Älä missään tapauksessa kohdista ilmavirtaa itseesi tai muita henkilöitä päin. - Ympäriinsä sinkoutuvat letkut voivat aiheuttaa vakavia vammoja. Tarkasta siksi aina, että letkut ja niiden kiinnitysliittimet ovat ehjiä ja että ne eivät ole löystyneet. - Kytke paineilmatyökalu pikaliittimellä paineilmansyöttöön. - Mikäli käytetään yleiskäyttöisiä kiertoliittimiä (sakaraliittimiä), lukitustappien täytyy kytkeytyä paikoilleen ja liitoksissa on käytettävä Whipcheck- letkunvarmistimia, jotka suojaavat käyttäjää ja sivullisia, jos letkun ja paineilmatyökalun välinen tai letkujen välinen liitos rikkoutuu. - Huolehdi siitä, että paineilmatyökalussa ilmoitettu maksimipaine ei ylity. - Älä missään tapauksessa kanna paineilmatyökaluja letkun varassa.

4.8 Lisäturvallisuusohjeet

- Huomioi tarvittaessa kompressoreiden ja paineilmatyökalujen käsittelyä koskevat erityiset työsuojelu- tai tapaturmantorjuntamääräykset. - Varmista, että teknisissä tiedoissa ilmoitettua suurinta sallittua työpainetta ei ylitetä. - Älä käytä tätä paineilmatyökalua, jos et pysty keskittymään kunnolla työhösi. Ole valppaana, keskity tekemääsi työhön ja noudata tervettä järkeä paineilmatyökalua käyttäessäsi. Älä käytä mitään työkalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus työkalun käytössä saattaa aiheuttaa vakavan loukkaantumisen. - Huolehdi työskentelyalueen siisteydestä ja hyvästä valaistuksesta. Epäjärjestys tai valaisemattomat työskentelyalueet voivat aiheuttaa tapaturmia. - Pidä paineilmatyökalut poissa lasten ulottuvilta.SUOMIfi

- Älä säilytä työkalua suojaamattomana ulkona tai kosteissa tiloissa. - Suojaa paineilmatyökalu (varsinkin paineilmaliitäntä ja käyttöosat) pölyltä ja lialta. - Suojaa itsesi ja ympäristösi sopivilla varokeinoilla onnettomuusvaaroilta. - Paineilmatyökalu ei sovellu elintarvikkeiden ja lääkkeiden käsittelyyn. - Älä tupakoi, sytytä kipinöitä ja avotulta. - Pidä ehdottomasti huolto työskentelytilan hyvästä ilmanvaihdosta. - Käytä suojavaatteita ja -varusteita, erityisesti hengityssuojaa aktiivihiilisuodattimella. - Älä käytä paineilmatyökalua vääriin tarkoituksiin. - Ole varovainen syttyviä materiaaleja käsitellessäsi. - Ryhdy töihin levänneenä ja keskittyneenä. - Älä koskaan kohdista paineilmatyökalua henkilöitä tai eläimiä päin. - Paineilmaliitäntä vain pikaliittimellä. - Työpaineen säätö pitää tehdä paineenalentimella. - Älä käytä energianlähteinä happea tai syttyviä kaasuja. - Irrota laite paineilmaliitännästä huollon ja vikojen korjauksen ajaksi. - Puhdistusaineet ja maalijäämät pitää hävittää ympäristöystävällisesti. - Käytä paineilmatyökalua käyttäessäsi, huoltaessasi ja puhdistaessasi tarkoitukseen hyväksyttyjä suojavarusteita. Käytä soveltuvia suojakäsineitä, työvaatteita, silmäsuojaimia ja hengityssuojaa kulloisiinkin toimintoihin sopivilla suodattimilla. - On olemassa pinnoitteiden tai puhdistusnesteiden injektiovaara (esim. suuttimia vaihdettaessa ja puhdistustöissä). Sillä voi olla riittämättömien suojavarusteiden vuoksi vakavia seurauksia (esim. kuolio, raajojen menettämisen vaara). Lisäksi on olemassa pinnoitteiden tai puhdistusaineiden sisäänhengittämisen, kosketuksen tai imeytymisen vaara. Varmista sen vuoksi aina riittävä tekninen tai luonnollinen ilmanvaihto. - Älä käytä, jos tilassa on räjähdysvaarallisia ilmaseoksia. Älä käsittele materiaaleja, jotka voivat synnyttää räjähdysvaarallisen ilmaseoksen. Varmista, että vain sopivaa paineilmaa käytetään! Tämän käyttöohjeen tiedot on merkitty seuraavalla tavalla: Vaara! Henkilövahinkoja tai ympäristövahinkoja koskeva varoitus. Huomio. Esinevahinkoja koskeva varoitus.

4.9 Paineilmatyökalussa olevat symbolit

Lue käyttöohjeet ennen työkalun käyttöönottoa. Käytä silmäsuojaimia Käytä kuulosuojaimia Katso sivu 2. 1 Suutin * 2 Suutin alustan suoja- tai puhallusaineelle * 3 Vastamutteri * 4 Letku onttojen tilojen sulkemiseen * 5Laukaisin 6 Pistoliitin 1/4" * 7 Suihkutettavan aineen säiliö * 8 Suihkutettavan aineen säiliö * 9Imuputki * *riippuu varusteista

6.1 Ennen ensimmäistä käyttökertaa

Ruuvaa pistoliitin (6) paikalleen.

6.2 Paineilmatyökalun valmistelu

SSP 1000 Ruuvaa suihkutettavan aineen säiliö (7) irti, täytä se suihkutettavalla aineella ja ruuvaa se takaisin kiinni vasteeseen asti. SPP 1000: Kytke paineilmatyökalu pikaliittimellä paineilmansyöttöön. Paina laukaisinta (5). Tarkasta peukalolla imuputken alipaine. Kierrä suihkusuuttimesta (2), kunnes pistooli imee optimaalisesti. Varmista asento vastamutterilla (3). UBS 1000: Alustan suojaus

Kiinnitä suutin (2). Ruuvaa kiinni tavallinen alustan suoja-ainepatruuna (40 mm kierre). Onttojen tilojen sulkeminen

Noudata huoltomääräyksiä (2). Ruuvaa mukana toimitettu letku (4) sille varattuun paikkaan vasteeseen asti.

6.3 Paineilmatyökalun säätö

(vain mallissa SSP 1000) Työstökohteesta tai paineilmasta riippuen suihkuputken puhallusteho voi vaihdella.

1. Avaa vastamutteri (3).

2. Säädä suutin (1) kiertämällä sitä.

Varmista säätö vastamutterilla (3).

6.4 Paineilmatyökalun käyttö

Käytä aina paineilmaletkuja, joiden sisähalkaisija on vähintään 10 mm, jotta saat paineilmatyökalustasi parhaan tehon. Liian pieni sisähalkaisija voi vähentää huomattavasti tehoa. Huomio. Paineilmajohdossa ei saa olla kondenssivettä. Huomio. Käytettävän paineilman pitää olla puhdistettua, siinä ei saa olla kondenssivettä eikä öljyä.

1. Säädä työpaine (mitattuna tuloilmasta

paineilmatyökalun ollessa päällekytkettynä). Suurin sallittu työpaine, katso luku "Tekniset tiedot".

2. Valmistele paineilmatyökalu. Katso luku 6.2.

3. Kytke paineilmatyökalu pikaliittimellä

4. Ota paineilmatyökalu käyttöön (5) laukaisinta

painamalla. (vain mallissa SSP 1000)

5. Säädä paineilmatyökalu. Katso luku 6.3.

6. Paineilmatyökalun etäisyys työstökohteesta ei

Vaara! Ennen kuin alat tekemään töitä irrota työkalu paineilmansyötöstä. Vaara! Tässä kappaleessa kuvattuja huolto- ja korjaustöitä laajempia töitä saavat suorittaa alan ammattilaiset. Töiden lopettamisen jälkeen pitää paineilmatyökalu, erityisesti imuputki ja suutin tai letku, puhdistaa sopivalla puhdistusaineella. Suosittelemme liittämään paineilmatyökaluun puhdistusaineella täytetyn säiliön ja ruiskuttamaan puhdistusaine alhaisella paineella. Ruiskuta tällöin suljettuun astiaan puhdistusaineen keräämiseksi ja tarpeettomien höyryjen muodostumisen estämiseksi. Jokaisen puhdistamisen jälkeen pitää venttiilin neula ja laukaisimen kiertokeskiö voidella öljyllä. Säilytä paineilmatyökalu aina kuivissa tiloissa. Puhdista suutin, jos se yhtäkkiä tukkeutuu tai ruiskutuskuvio ei ole puhdas. - Kun paineilmatyökalu on puhdas, seuraava työtehtävä voidaan suorittaa sillä ongelmitta. - Puhdista ja hoida paineilmatyökalu heti käytön jälkeen perusteellisesti. Vaara! Älä käytä hiilivetypitoisia halogeeniliuotinaineita (1.1.1 trikloorimetyyli, etyylikloridi), koska niiden aiheuttamat kemialliset reaktiot joidenkin paineilmatyökalun materiaalien kanssa voivat olla vaarallisia. Huomio. Älä laita paineilmatyökalua kokonaan liuotinaineeseen. - Kaikki liikkuvat osat pitää aika ajoin voidella öljyllä. - Kun puhdistuksen yhteydessä irrotetaan suutin, kierre kuten myös tiiviste pitää käsitellä kevyellä rasvalla. Älä käytä silikonipitoisia voiteluaineita. - Säilytä paineilmatyökalut/-laitteet aina kuivissa tiloissa. - Varmista paineilmatyökalun turvallisuus säännöllisellä huollolla. - Tarkasta kierreliitosten kunnollinen kiinnitys, tarvittaessa kiristä. - Vältä koskettamasta vaarallisia aineita, joita on kertynyt työkalun päälle. Käytä soveltuvia henkilökohtaisia suojavarusteita ja poista vaaralliset aineet sopivilla toimenpiteillä ennen huollon tekemistä.

Käytä ainoastaan alkuperäisiä Metabon lisävarusteita. Käytä vain sellaisia lisätarvikkeita, jotka on tarkoitettu tälle paineilmatyökalulle ja täyttävät tässä käyttöohjeessa ilmoitetut vaatimukset ja ominaistiedot. Suutin ja letku ovat kuluvia osia. Sen vuoksi niitä kannattaa aina pitää varastossa. Lisätarvikkeiden täydellinen valikoima, katso www.metabo.com tai luettelo. Vaara! Paineilmatyökalujen korjaustöitä saavat suorittaa vain ammattihenkilöt käyttämällä alkuperäisiä Metabo-varaosia! Jos Metabo-paineilmatyökalusi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com. Varaosaluettelot voit ladata osoitteesta www.metabo.com. Noudata käytöstä poistettujen paineilmatyökalujen, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä. Ihmisille ja ympäristölle ei saa aiheutua mitään vaaraa. Selitykset sivulla 3 annetuille tiedoille. Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia.

maks. = suurin sallittu työpaine p=työpaine

= letkun halkaisija (sisä) C = liitäntäkierre A=mitat: pituus x leveys x korkeus m=paino Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja). Päästöarvot Nämä arvot mahdollistavat työkalun päästöjen arvioimisen ja erilaisten työkalujen keskinäisen vertailun. Kulloisistakin käyttöolosuhteista työkalun tai käyttötarvikkeiden kunnosta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Huomioi arvioinnissa työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet. Värähtely (painotettu tehollinen arvo kiihdytyksessä; EN 28927):

=värähtelyn päästöarvo

7. Puhdistus, huolto ja hoito

10. Ympäristönsuojelu

=mittausepävarmuus (värähtely) Äänitaso (EN ISO 14462)

=mittausepävarmuus Käytä kuulosuojaimia!NORSK no
