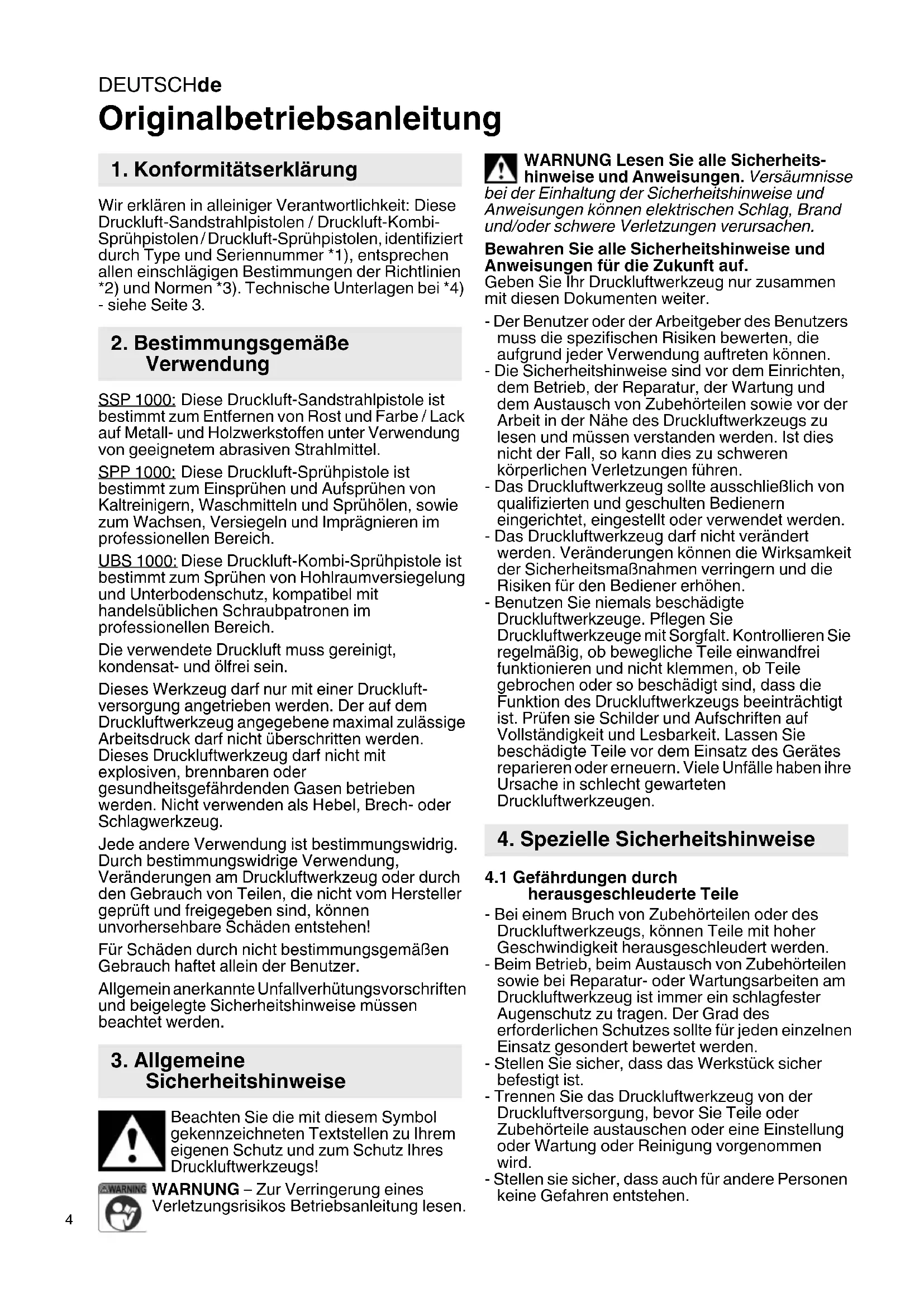

Originalbetriebsanleitung Wir erklären in alleiniger Verantwortlichkeit: Diese Druckluft-Sandstrahlpistolen / Druckluft-Kombi- Sprühpistolen / Druckluft-Sprühpistolen, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3. SSP 1000: Diese Druckluft-Sandstrahlpistole ist bestimmt zum Entfernen von Rost und Farbe / Lack auf Metall- und Holzwerkstoffen unter Verwendung von geeignetem abrasiven Strahlmittel. SPP 1000: Diese Druckluft-Sprühpistole ist bestimmt zum Einsprühen und Aufsprühen von Kaltreinigern, Waschmitteln und Sprühölen, sowie zum Wachsen, Versiegeln und Imprägnieren im professionellen Bereich. UBS 1000: Diese Druckluft-Kombi-Sprühpistole ist bestimmt zum Sprühen von Hohlraumversiegelung und Unterbodenschutz, kompatibel mit handelsüblichen Schraubpatronen im professionellen Bereich. Die verwendete Druckluft muss gereinigt, kondensat- und ölfrei sein. Dieses Werkzeug darf nur mit einer Druckluft- versorgung angetrieben werden. Der auf dem Druckluftwerkzeug angegebene maximal zulässige Arbeitsdruck darf nicht überschritten werden. Dieses Druckluftwerkzeug darf nicht mit explosiven, brennbaren oder gesundheitsgefährdenden Gasen betrieben werden. Nicht verwenden als Hebel, Brech- oder Schlagwerkzeug. Jede andere Verwendung ist bestimmungswidrig. Durch bestimmungswidrige Verwendung, Veränderungen am Druckluftwerkzeug oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, können unvorhersehbare Schäden entstehen! Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden. Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Druckluftwerkzeugs! WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. WARNUNG Lesen Sie alle Sicherheits- hinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie Ihr Druckluftwerkzeug nur zusammen mit diesen Dokumenten weiter. - Der Benutzer oder der Arbeitgeber des Benutzers muss die spezifischen Risiken bewerten, die aufgrund jeder Verwendung auftreten können. - Die Sicherheitshinweise sind vor dem Einrichten, dem Betrieb, der Reparatur, der Wartung und dem Austausch von Zubehörteilen sowie vor der Arbeit in der Nähe des Druckluftwerkzeugs zu lesen und müssen verstanden werden. Ist dies nicht der Fall, so kann dies zu schweren körperlichen Verletzungen führen. - Das Druckluftwerkzeug sollte ausschließlich von qualifizierten und geschulten Bedienern eingerichtet, eingestellt oder verwendet werden. - Das Druckluftwerkzeug darf nicht verändert werden. Veränderungen können die Wirksamkeit der Sicherheitsmaßnahmen verringern und die Risiken für den Bediener erhöhen. - Benutzen Sie niemals beschädigte Druckluftwerkzeuge. Pflegen Sie Druckluftwerkzeuge mit Sorgfalt. Kontrollieren Sie regelmäßig, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Druckluftwerkzeugs beeinträchtigt ist. Prüfen sie Schilder und Aufschriften auf Vollständigkeit und Lesbarkeit. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren oder erneuern. Viele Unfälle haben ihre Ursache in schlecht gewarteten Druckluftwerkzeugen.

4.1 Gefährdungen durch

herausgeschleuderte Teile - Bei einem Bruch von Zubehörteilen oder des Druckluftwerkzeugs, können Teile mit hoher Geschwindigkeit herausgeschleudert werden. - Beim Betrieb, beim Austausch von Zubehörteilen sowie bei Reparatur- oder Wartungsarbeiten am Druckluftwerkzeug ist immer ein schlagfester Augenschutz zu tragen. Der Grad des erforderlichen Schutzes sollte für jeden einzelnen Einsatz gesondert bewertet werden. - Stellen Sie sicher, dass das Werkstück sicher befestigt ist. - Trennen Sie das Druckluftwerkzeug von der Druckluftversorgung, bevor Sie Teile oder Zubehörteile austauschen oder eine Einstellung oder Wartung oder Reinigung vorgenommen wird. - Stellen sie sicher, dass auch für andere Personen keine Gefahren entstehen.

1. Konformitätserklärung

2. Bestimmungsgemäße

4. Spezielle SicherheitshinweiseDEUTSCH de

4.2 Gefährdungen im Betrieb

- Der Bediener und das Wartungspersonal müssen physisch in der Lage sein, die Größe, das Gewicht und die Leistung des Druckluftwerkzeugs zu beherrschen. - Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. - Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Bei einer Unterbrechung der Luftversorgung, das Druckluftwerkzeug am Ein-/ Ausschalter ausschalten. - Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Schutzhandschuhe, Schutzkleidung, Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Gerätes, verringert das Risiko von Verletzungen und wird empfohlen.

4.3 Gefährdungen durch wiederholte

Bewegungen - Beim Arbeiten mit dem Druckluftwerkzeug können unangenehme Empfindungen in den Händen, Armen, Schultern, im Halsbereich oder an anderen Körperteilen auftreten. - Nehmen Sie für die Arbeit mit dem Druckluftwerkzeug eine bequeme Stellung ein, achten Sie auf sicheren Halt und vermeiden Sie ungünstige Positionen oder solche, bei denen es schwierig ist, das Gleichgewicht zu halten. Der Bediener sollte während lang dauernder Arbeiten die Körperhaltung verändern, was helfen kann, Unannehmlichkeiten und Ermüdung zu vermeiden. - Falls beim Bediener Symptome wie z. B. andauerndes Unwohlsein, Beschwerden, Pochen, Schmerz, Kribbeln, Taubheit, Brennen oder Steifheit auftreten, sollten diese warnenden Anzeichen nicht ignoriert werden. Der Bediener sollte diese seinem Arbeitgeber mitteilen und einen qualifizierten Arzt konsultieren.

4.4 Gefährdungen durch Zubehörteile,

Verbrauchsmaterialien - Trennen Sie das Druckluftwerkzeug von der Luftversorgung, bevor das Zubehörteil befestigt oder gewechselt wird. - Verwenden Sie nur Zubehör oder Verbrauchsmaterialien, die für dieses Gerät bestimmt sind und die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllen.

4.5 Gefährdungen am Arbeitsplatz

- Ausrutschen, Stolpern und Stürzen sind Hauptgründe für Verletzungen am Arbeitsplatz. Achten Sie auf Oberflächen, die durch den Gebrauch des Druckluftwerkzeugs rutschig geworden sein können, und auf durch den Luftschlauch bedingte Gefährdungen durch Stolpern. - Gehen Sie in unbekannten Umgebungen mit Vorsicht vor. Es können versteckte Gefährdungen durch Stromkabel oder sonstige Versorgungsleitungen gegeben sein. - Das Druckluftwerkzeug ist nicht zum Einsatz in explosionsgefährdeten Atmosphären bestimmt und nicht gegen den Kontakt mit elektrischen Stromquellen isoliert.

4.6 Gefährdungen durch Staub und Dämpfe

- Die beim Einsatz des Druckluftwerkzeugs entstehenden Stäube und Dämpfe können gesundheitliche Schäden (wie z. B. Krebs, Geburtsfehler, Asthma und/oder Dermatitis) verursachen; es ist unerlässlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und geeignete Regelungsmechanismen umzusetzen. - In die Risikobewertung sollten der bei der Verwendung des Druckluftwerkzeugs entstehende Staub und der dabei möglicherweise aufwirbelnde vorhandene Staub einbezogen werden. - Das Druckluftwerkzeug ist nach den in dieser Anleitung enthaltenen Empfehlungen zu betreiben und zu warten, um die Freisetzung von Staub und Dämpfen auf ein Mindestmaß zu reduzieren. - Die Abluft ist so abzuführen, dass die Aufwirbelung von Staub in einer staubgefüllten Umgebung auf ein Mindestmaß reduziert wird. - Falls Staub oder Dämpfe entstehen, muss die Hauptaufgabe sein, diese am Ort ihrer Freisetzung zu kontrollieren. - Die Verbrauchsmaterialien sind den Empfehlungen dieser Anleitung entsprechend auszuwählen, zu warten und zu ersetzen, um eine unnötige Intensivierung der Staub- oder Dampfentwicklung zu vermeiden. - Verwenden Sie Atemschutzausrüstungen nach den Anweisungen Ihres Arbeitgebers oder wie nach den Arbeits- und Gesundheitsschutzvorschriften gefordert. - Arbeiten mit bestimmten Materialien führen zu Emissionen von Staub und Dampf, die eine potentielle explosive Umwelt hervorrufen.

4.7 Zusätzliche Sicherheitsanweisungen

- Druckluft kann ernsthafte Verletzungen verursachen. - Wenn das Druckluftwerkzeug nicht in Gebrauch ist, vor dem Austausch von Zubehörteilen oder bei der Ausführung von Reparaturarbeiten ist stets die Luftzufuhr abzusperren, der Luftschlauch drucklos zu machen und das Druckluftwerkzeug von der Druckluftzufuhr zu trennen. - Richten Sie den Luftstrom niemals auf sich selbst oder gegen andere Personen. - Umherschlagende Schläuche können ernsthafte Verletzungen verursachen. Überprüfen Sie daher immer, ob die Schläuche und ihre Befestigungsmittel unbeschädigt sind und sich nicht gelöst haben. - Druckluftwerkzeug mit Schnellkupplung an die Druckluftversorgung anschließen. - Falls Universal-Drehkupplungen (Klauenkupplungen) verwendet werden, müssen Arretierstifte eingesetzt werden und verwenden Sie Whipcheck-Schlauchsicherungen, um Schutz für den Fall eines Versagens der Verbindung desDEUTSCHde

Schlauchs mit dem Druckluftwerkzeug oder von Schläuchen untereinander zu bieten. - Sorgen Sie dafür, dass der auf dem Druckluftwerkzeug angegebene Höchstdruck nicht überschritten wird. - Tragen Sie Druckluftwerkzeuge niemals am Schlauch.

4.8 Weitere Sicherheitshinweise

- Beachten Sie gegebenenfalls spezielle Arbeitsschutz- oder Unfallverhütungs- Vorschriften für den Umgang mit Kompressoren und Druckluftwerkzeugen. - Stellen Sie sicher, dass der in den Technischen Daten angegebene maximal zulässige Arbeitsdruck nicht überschritten wird. - Benutzen Sie dieses Werkzeug nicht, wenn Sie unkonzentriert sind. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Druckluftwerkzeug. Benutzen Sie kein Werkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Werkzeuges kann zu ernsthaften Verletzungen führen. - Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. - Druckluftwerkzeuge vor Kindern sichern. - Werkzeug nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren. - Schützen Sie das Druckluftwerkzeug, insbesondere den Druckluftanschluss und die Bedienelemente vor Staub und Schmutz. - Schützen Sie sich und Ihre Umwelt durch geeignete Vorsichtsmaßnahmen vor Unfallgefahren. - Das Druckluftwerkzeug ist nicht geeignet für die Behandlung von Lebensmitteln und Medikamenten. - Nicht Rauchen oder Funken entzünden, kein Feuer anzünden. - Unbedingt darauf achten, dass der Arbeitsraum gut belüftet ist. - Schutzkleidung, insbesondere Atemschutz mit Aktivkohlefilter tragen. - Das Druckluftwerkzeug nicht zweckentfremden. - Vorsicht mit brennbaren Materialien. - Nur ausgeruht und konzentriert zu Werke gehen. - Das Druckluftwerkzeug nie gegen Personen oder Tiere richten. - Druckluftanschluss nur über eine Schnellkupplung. - Arbeitsdruckeinstellung muss über einen Druckminderer erfolgen. - Als Energiequelle keinen Sauerstoff oder brennbare Gase verwenden. - Vor Wartung und Störungsbeseitigung Gerät von der Druckquelle trennen. - Reinigungsmittel und Farbreste müssen umweltgerecht entsorgt werden. - Tragen Sie beim Betrieb sowie bei Wartung und Reinigung des Druckluftwerkzeugs immer für Ihren Anwendungsfall zugelassene Schutzausrüstung! Verwenden Sie geeignete Schutzhandschuhe, Arbeitkleidung, Augenschutz und Atemschutz mit einem für die jeweilige Anwendung geeigneten Filtereinsatz! - Es besteht die Gefahr der Injektion von Beschichtungsstoff oder Reinigungsflüssigkeit (z.B. bei Düsenwechsel oder Reinigungsarbeiten)! Dies kann bei unzureichender Schutzausrüstung zu schwerwiegenden Folgen führen (z.B. Nekrosen, Verlust von Gliedmaßen). Es besteht weiter die Gefahr durch Inhalation, Kontakt oder Absorption von Beschichtungsstoffen oder Reinigungsflüssigkeiten. Stellen Sie daher stets eine ausreichende technische oder natürliche Lüftung sicher! - Nicht in explosionsgefährdeten Atmosphären einsetzen. Keine Materialien verarbeiten, die explosionsfähige Atmosphären erzeugen könnten. Stellen Sie sicher, dass nur geeignete Druckluft verwendet wird! Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet: Gefahr! Warnung vor Personenschäden oder Umweltschäden. Achtung. Warnung vor Sachschäden.

4.9 Symbole auf dem Druckluftwerkzeug

Vor der Inbetriebnahme die Bedienungsanleitung lesen. Augenschutz tragen Gehörschutz tragen Siehe Seite 2. 1Strahldüse * 2 Sprühdüse für Unterbodenschutz bzw. Sprühmittel * 3Kontermutter * 4 Sprühschlauch für Hohlraumversiegelung * 5 Abzughebel 6Stecknippel 1/4" * 7Strahlgutbehälter * 8 Behälter für Sprühmittel * 9 Saugrohr *

• ausstattungsabhängig

6.1 Vor dem ersten Betrieb

Stecknippel (6) einschrauben.

6. BetriebDEUTSCH de

6.2 Druckluftwerkzeug vorbereiten

SSP 1000 Strahlgutbehälter (7) abschrauben, mit Strahlgut befüllen und wieder bis zum Anschlag einschrauben. SPP 1000: Druckluftwerkzeug mit Schnellkupplung an die Druckluftversorgung anschließen. Betätigen Sie den Abzugshebel (5). Prüfen Sie mit dem Daumen am Saugrohr den Unterdruck. Drehen Sie an der Sprühdüse (2), bis die Pistole optimal ansaugt. Mit der Kontermutter (3)diese Position sichern. UBS 1000: Unterbodenschutz

Sprühdüse (2) anbringen. Eine handelsübliche Unterbodenschutz-Kartusche (mit 40 mm Kordelgewinde) einschrauben. Hohlraumversiegelung

Entfernen Sie die Düse (2). Schrauben Sie an deren Stelle den mitgelieferten Sprühschlauch (4) bis zum Anschlag ein.

6.3 Druckluftwerkzeug einstellen

(nur bei SSP 1000) Je nach Werkstück und Luftdruck kann die Strahlwirkung der Strahldüse variiert werden.

1. Kontermutter (3) lösen.

2. Strahldüse (1) durch drehen einstellen.

Die Einstellung mit Kontermutter (3) fixieren.

6.4 Druckluftwerkzeug benutzen

Um die volle Leistung Ihres Druckluftwerkzeuges zu erzielen, verwenden Sie bitte stets Druckluftschläuche mit einem Innendurchmesser von mindestens 10 mm. Ein zu geringer Innendurchmesser kann die Leistung deutlich mindern. Achtung. Die Druckluftleitung darf kein Kondenswasser enthalten. Achtung. Die verwendete Druckluft muss gereinigt, kondensat- und ölfrei sein.

1. Arbeitsdruck einstellen (gemessen am

Lufteintritt bei eingeschaltetem Druckluftwerkzeug). Maximal zulässiger Arbeitsdruck siehe Kapitel „Technische Daten“.

2. Druckluftwerkzeug vorbereiten. Siehe Kapitel

3. Druckluftwerkzeug mit Schnellkupplung an die

Druckluftversorgung anschließen.

4. Durch Betätigen des Abzughebels (5) nehmen

Sie das Druckluftwerkzeug in Betrieb. (nur bei SSP 1000)

5. Druckluftwerkzeug einstellen. Siehe Kapitel 6.3.

6. Der Abstand des Druckluftwerkzeugs zum

Werkstück sollte 20 cm nicht überschreiten.

Gefahr! Vor allen Arbeiten am Werkzeug Druckluftanschluss trennen. Gefahr! Weitergehende Wartungs- oder Reparaturarbeiten, als die in diesem Kapitel beschriebenen, dürfen nur Fachkräfte durchführen. Nach Beendigung der Arbeit muss das Druckluftwerkzeug, insbesondere das Saugrohr und die Sprühdüse bzw. Sprühschlauch, mit einem geeigneten Reinigungsmittel gereinigt werden. Wir empfehlen Ihnen, einen mit Reinigungsmittel gefüllten Behälter an das Druckluftwerkzeug anzuschließen und das Reinigungsmittel bei geringem Druck durchzuspülen. Spritzen Sie dabei wieder in einen geschlossenen Behälter, damit das Reinigungsmittel aufgefangen wird und keine unnötigen Dämpfe entstehen. Nach jeder Reinigung müssen Ventilstift und Drehpunkt des Abzughebels Ihrer Sprühpistole geölt werden. Lagern Sie Ihr Druckluftgerät nur in trockenen Räumen. Bei unerwarteter Blockade oder verunreinigtem Spritzbild bitte Düse reinigen. - Eine gereinigtes Druckluftwerkzeug gewährleistet beim nächsten Arbeitseinsatz eine problemlose Handhabung. - Reinigen und pflegen Sie das Druckluftwerkzeug sofort nach der Benutzung mit äußerster Sorgfalt. Gefahr! Verwenden Sie keine Kohlenwasserstoffhaltigen Halogen- Lösungsmittel (1.1.1 Trichlormethyl, Ethylchlorid usw.) da sie chemische Reaktionen mit einigen Materialien des Druckluftwerkzeugs eingehen und zu gefährlichen Reaktionen führen können. Achtung. Druckluftwerkzeug nicht komplett in ein Lösungsmittel legen. - Alle beweglichen Teile sollten von Zeit zu Zeit geölt werden. - Wird bei der Reinigung die Düse entfernt, muß das Gewinde, wie auch die Dichtung mit leichtem Fett behandelt werden. Verwenden Sie keine silikonhaltige Schmiermittel. - Lagern Sie Ihre Druckluftwerkzeuge/- geräte nur in trockenen Räumen. - Stellen Sie durch regelmäßige Wartung die Sicherheit des Druckluftwerkzeugs sicher. - Verschraubungen auf festen Sitz prüfen, ggf. festziehen. - Vermeiden sie den Kontakt mit gefährlichen Substanzen, die sich auf dem Werkzeug abgelagert haben. Tragen sie geeignete persönliche Schutzausrüstung und beseitigen Sie gefährlichen Substanzen mit geeigneten Maßnahmen vor der Wartung.

Verwenden Sie nur original Metabo Zubehör. Verwenden Sie nur Zubehör, das für dieses Druckluftwerkzeug bestimmt ist und die in dieser

7. Reinigung, Wartung und

Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt. Sprühdüse und Sprühschlauch sind Verschleißteile. Es empfiehlt sich daher immer Ersatz bereitzuhalten. Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog. Gefahr! Reparaturen an Druckluft- werkzeugen dürfen nur Fachkräfte mit original Metabo-Ersatzteilen ausführen! Mit reparaturbedürftigen Metabo Druckluftwerkzeugen wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com. Ersatzteillisten können Sie unter www.metabo.com herunterladen. Befolgen Sie nationale Vorschriften zu umweltge- rechter Entsorgung und zum Recycling ausgedienter Druckluftwerkzeuge, Verpackungen und Zubehör. Es dürfen keine Gefährdungen für Personen und Umwelt entstehen. Erläuterungen zu den Angaben auf Seite 3. Änderungen im Sinne des technischen Fortschritts vorbehalten.

max. = maximal zulässiger Arbeitsdruck p=Arbeitsdruck

= Schlauchdurchmesser (innen) C = Anschlussgewinde A = Abmessungen: Länge x Breite x Höhe m=Gewicht Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards). Emissionswerte Diese Werte ermöglichen die Abschätzung der Emissionen des Werkzeugs und den Vergleich verschiedener Werkzeuge. Je nach Einsatzbedingung, Zustand des Werkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen. Vibration (gewichteter Effektivwert der Beschleunigung; EN 28927) :

=Schwingungsemissionswert

=Messunsicherheit (Schwingung) Schallpegel (EN ISO 14462)

=Schallleistungspegel

= Messunsicherheit Gehörschutz tragen!
