INSTRUKCJA OBSŁUGI UBS 1000 METABO

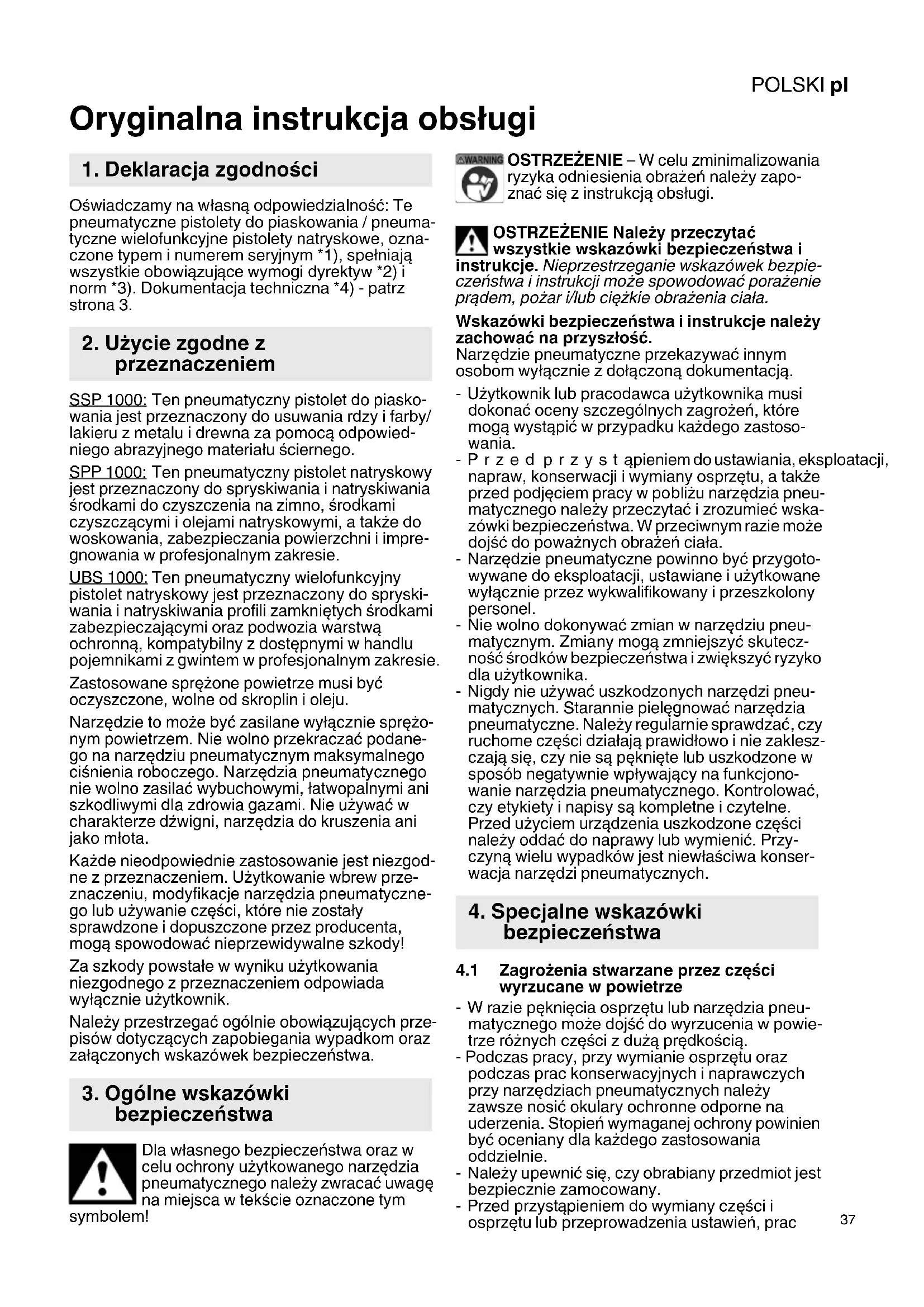

Oryginalna instrukcja obsługi Oświadczamy na własną odpowiedzialność: Te pneumatyczne pistolety do piaskowania / pneuma- tyczne wielofunkcyjne pistolety natryskowe, ozna- czone typem i numerem seryjnym *1), spełniają wszystkie obowiązujące wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - patrz strona 3. SSP 1000: Ten pneumatyczny pistolet do piasko- wania jest przeznaczony do usuwania rdzy i farby/ lakieru z metalu i drewna za pomocą odpowied- niego abrazyjnego materiału ściernego. SPP 1000: Ten pneumatyczny pistolet natryskowy jest przeznaczony do spryskiwania i natryskiwania środkami do czyszczenia na zimno, środkami czyszczącymi i olejami natryskowymi, a także do woskowania, zabezpieczania powierzchni i impre- gnowania w profesjonalnym zakresie. UBS 1000: Ten pneumatyczny wielofunkcyjny pistolet natryskowy jest przeznaczony do spryski- wania i natryskiwania profili zamkniętych środkami zabezpieczającymi oraz podwozia warstwą ochronną, kompatybilny z dostępnymi w handlu pojemnikami z gwintem w profesjonalnym zakresie. Zastosowane sprężone powietrze musi być oczyszczone, wolne od skroplin i oleju. Narzędzie to może być zasilane wyłącznie sprężo- nym powietrzem. Nie wolno przekraczać podane- go na narzędziu pneumatycznym maksymalnego ciśnienia roboczego. Narzędzia pneumatycznego nie wolno zasilać wybuchowymi, łatwopalnymi ani szkodliwymi dla zdrowia gazami. Nie używać w charakterze dźwigni, narzędzia do kruszenia ani jako młota. Każde nieodpowiednie zastosowanie jest niezgod- ne z przeznaczeniem. Użytkowanie wbrew prze- znaczeniu, modyfikacje narzędzia pneumatyczne- go lub używanie części, które nie zostały sprawdzone i dopuszczone przez producenta, mogą spowodować nieprzewidywalne szkody! Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiada wyłącznie użytkownik. Należy przestrzega ć ogólnie obowiązujących prze- pisów dotyczących zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa. Dla własnego bezpieczeństwa oraz w celu ochrony użytkowanego narzędzia pneumatycznego należy zwracać uwagę na miejsca w tekście oznaczone tym symbolem! OSTRZEŻENIE – W celu zminimalizowania ryzyka odniesienia obrażeń należy zapo- znać się z instrukcją obsługi. OSTRZEŻENIE Należy przeczytać wszystkie wskazówki bezpieczeństwa i instrukcje. Nieprzestrzeganie wskazówek bezpie- czeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość. Narz ędzie pneumatyczne przekazywać innym osobom wyłącznie z dołączoną dokumentacją. -Użytkownik lub pracodawca użytkownika musi dokonać oceny szczególnych zagrożeń, które mogą wystąpić w przypadku każdego zastoso- wania. -Przed przystąpieniem do ustawiania, eksploatacji, napraw, konserwacji i wymiany osprzętu, a także przed podjęciem pracy w pobliżu narzędzia pneu- matycznego należy przeczytać i zrozumieć wska- zówki bezpieczeństwa. W przeciwnym razie może dojść do poważnych obrażeń ciała. -Narzędzie pneumatyczne powinno być przygoto- wywane do eksploatacji, ustawiane i użytkowane wyłącznie przez wykwalifikowany i przeszkolony personel. - Nie wolno dokonywać zmian w narzędziu pneu- matycznym. Zmiany mogą zmniejszyć skutecz- ność środków bezpieczeń stwa i zwiększyć ryzyko dla użytkownika. -Nigdy nie używać uszkodzonych narzędzi pneu- matycznych. Starannie pielęgnować narzędzia pneumatyczne. Należy regularnie sprawdzać, czy ruchome części działają prawidłowo i nie zaklesz- czają się, czy nie są pęknięte lub uszkodzone w sposób negatywnie wpływający na funkcjono- wanie narzędzia pneumatycznego. Kontrolować, czy etykiety i napisy są kompletne i czytelne. Przed użyciem urządzenia uszkodzone części należy oddać do naprawy lub wymienić. Przy- czyną wielu wypadków jest niewłaściwa konser- wacja narzędzi pneumatycznych.

4.1 Zagrożenia stwarzane przez części

wyrzucane w powietrze -W razie pęknięcia osprzętu lub narzędzia pneu- matycznego moż e dojść do wyrzucenia w powie- trze różnych części z dużą prędkością. - Podczas pracy, przy wymianie osprzętu oraz podczas prac konserwacyjnych i naprawczych przy narzędziach pneumatycznych należy zawsze nosić okulary ochronne odporne na uderzenia. Stopień wymaganej ochrony powinien być oceniany dla każdego zastosowania oddzielnie. -Należy upewnić się, czy obrabiany przedmiot jest bezpiecznie zamocowany. -Przed przystąpieniem do wymiany części i osprzętu lub przeprowadzenia ustawień, prac

1. Deklaracja zgodności

4. Specjalne wskazówki

bezpieczeństwaPOLSKIpl

konserwacyjnych lub czyszczenia należy odłą- czyć narzędzie pneumatyczne od zasilania sprę- żonym powietrzem. -Należy upewnić się, czy nie stwarza się zagro- żenia również dla innych osób.

4.2 Zagrożenia w trakcie eksploatacji

-Użytkownik i personel konserwacyjny muszą być w stanie opanować fizycznie wielkość, masę i moc narzędzia pneumatycznego. -Należy przyjąć bezpieczną pozycję izawsze utrzymywać równowagę. -Unikać niezamierzonego uruchomienia urzą- dzenia. W razie przerwania zasilania sprężonym powietrzem należy wyłączyć narzędzie pneuma- tyczne za pomocą włącznika/wyłącznika. -Należy nosić osobiste wyposażenie ochronne i zawsze zakładać okulary ochronne. Noszenie osobistego wyposażenia ochronnego, jak rę kawic ochronnych, odzieży ochronnej, maski przeciwpy- łowej, antypoślizgowego obuwia roboczego, kasku lub ochraniaczy słuchu, w zależności od typu i zastosowania urządzenia, zmniejsza ryzyko obrażeń i jest zalecane.

4.3 Zagrożenia na skutek powtarzających się

ruchów - Podczas prac z użyciem narzędzia pneumatycz- nego może pojawić się nieprzyjemne odczucie w dłoniach, rękach, ramionach, w okolicy szyi lub innych częściach ciała . - Podczas pracy z użyciem narzędzia pneumatycz- nego należy przyjąć wygodną postawę, zwrócić uwagę na pewne trzymanie narzędzia i unikać niewygodnych pozycji lub takich, przy których trudno jest zachować równowagę. Podczas długotrwałej pracy użytkownik powinien zmieniać postawę, ponieważ może to pomóc w uniknięciu nieprzyjemnych odczuć i zmęczenia. -Jeśli użytkownik zacznie odczuwać symptomy takie, jak np. dłuższa niedyspozycja, dolegliwości, uczucie pulsowania, ból, mrowienie, ogłuszenie, pieczenie czy sztywność, wówczas nie wolno ignorować tych objawów ostrzegawczych. Użyt- kownik powinien zgłosić je swojemu pracodawcy i skonsultować się z lekarzem.

4.4 Zagrożenia stwarzane przez osprzęt,

materiały eksploatacyjne -Przed przystąpieniem do mocowania lub wymiany osprzętu należy odłączyć narzędzie pneuma- tyczne od zasilania sprężonym powietrzem. -Stosować wyłącznie osprzęt lub materiały eksplo- atacyjne przeznaczone dla tego urządzenia i speł- niające wymogi i parametry opisane w niniejszej instrukcji obsługi.

4.5 Zagrożenia na stanowisku pracy

-Pośliźnięcie się, potknięcie i przewrócenie są

łównymi przyczynami obrażeń na stanowisku pracy. Należy uważać na powierzchnie, które ze względu na użytkowanie narzędzia pneumatycz- nego mogą stać się śliskie oraz na zagrożenia ze strony węża pneumatycznego, który może być przyczyną potknięć. - W nieznanym otoczeniu należy postępować ostrożnie. Mogą występować ukryte zagrożenia spowodowane np. obecnością przewodów elek- trycznych czy innych przewodów zasilających. -Narzędzie pneumatyczne nie jest przeznaczone do użytku w strefach zagrożonych wybuchem i nie jest izolowane na wypadek styczności ze źródłami prądu elektrycznego.

4.6 Zagrożenia stwarzane przez pyły i opary

-Pyły i opary powstające przy użytkowaniu narzę- dzia pneumatycznego mogą spowodować szkody zdrowotne (jak np. rak, uszkodzenia płodu, astmę i/lub zapalenia skóry); nieodzowne jest przepro- wadzenie oceny ryzyka w odniesieniu do tych zagrożeń i wprowadzenie odpowiednich mecha- nizmów zapobiegawczych. - W ocenie ryzyka uwzględnione powinny być pyły powstające w trakcie użytkowania narzędzia pneumatycznego oraz pyły obecne na miejscu, wzbijające się w powietrze. -Narzędzie pneumatyczne należy użytkować i konserwować według zaleceń zawartych w niniej- szej instrukcji, aby do minimum zredukować uwal- nianie pyłów i oparów. - Powietrze powrotne powinno być odprowadzane w taki sposób, aby do minimum zredukować wzbi- janie się pyłów w zapylonym otoczeniu. -Jeśli dochodzi do uwalniania pyłów lub oparów, to głównym zadaniem jest kontrolowanie ich w miejscu ich powstawania. -Materiały eksploatacyjne należy dobierać, konserwować i wymieniać zgodnie z zaleceniami niniejszej instrukcji, aby uniknąć niepotrzebnego nasilenia powstawania pyłów lub oparów. -Należ y stosować środki ochrony dróg oddecho- wych według zaleceń swojego pracodawcy lub według wymogów BHP. - Prace z niektórymi materiałami powodują emisję pyłów i oparów, które mogą wywołać potencjalnie wybuchową atmosferę.

4.7 Dodatkowe wskazówki bezpieczeństwa

-Sprężone powietrze może powodować poważne obrażenia. -Jeśli narzędzie pneumatyczne nie jest używane, przed przystąpieniem do wymiany osprzętu lub wykonywania prac naprawczych należy zawsze odciąć dopływ sprężonego powietrza, spuścić ciśnienie z węża powietrza i odłączyć narzędzie pneumatyczne od dopływu sprężonego powie- trza. - Nigdy nie wolno kierować strumienia powietrza na siebie ani na inne osoby. -Uderzające dookoł a węże mogą spowodować poważne obrażenia. Dlatego należy zawsze sprawdzać, czy węże i ich elementy mocujące nie są uszkodzone i czy się nie poluzowały. -Za pomocą szybkozłącza podłączyć narzędzie pneumatyczne do zasilania sprężonym powie- trzem. -Jeśli stosowane są uniwersalne złącza obrotowe (złącza pazurowe), to należy użyć kołków blokują- cych i zabezpieczeń węży Whipcheck, aby zapewnić ochronę na wypadek, gdyby zawiodło połączenie węża z narzędziem pneumatycznym lub poszczególnych węży ze sobą.POLSKI pl

-Należy zadbać o to, aby nie przekroczyć maksy- malnego ciśnienia podanego na narzędziu pneu- matycznym. -Nigdy nie przenosić narzędzia pneumatycznego trzymając za wąż.

4.8 Pozostałe wskazówki bezpieczeństwa

-Należy przestrzegać ewentualnych specjalnych przepisów BHP i przepisów o zapobieganiu wypadkom dotyczących obchodzenia się z kompresorami i narzędziami pneumatycznymi. -Należy upewnić się, że podane w danych tech- nicznych maksymalne dozwolone ciśnienie robocze nie zostanie przekroczone. -Nie należy używać tego narzędzia bez należytej koncentracji. Należy być czujnym, uważać na to, co się robi i do pracy z narzędziem pneuma- tycznym przystępować z rozwagą. Narzędzia nie należy używać w przypadku zmęczenia ani pod wpływem narkotyków, alkoholu lub leków. Moment nieuwagi przy użyciu tego narzędzia może doprowadzić do poważnych obrażeń ciała. -Należy dbać oczystość idobre oświetlenie stano- wiska pracy. Nieporządek lub brak oświetlenia w miejscu pracy mogą prowadzić do wypadków. -Narzędzia pneumatyczne należy przechowywać w miejscu niedostępnym dla dzieci. - Nie przechowywać narzędzia na świeżym powie- trzu ani w wilgotnym otoczeniu bez odpowied- niego zabezpieczenia. -Należy chronić narzędzie pneumatyczne, szcze- gólnie przyłącze sprężonego powietrza i elementy sterownicze, przed pyłem i brudem. -Należy zadbać o należytą ochronę siebie i otoczenia przestrzegając odpowiednich środków ochrony przed wypadkami. -Narzędzie pneumatyczne nie nadaje się do powlekania artykułów spożywczych ani lekarstw. -Nie palić tytoniu, nie wywoływać iskier, nie zapró- szać ognia. -Koniecznie zapewnić dobrą wentylację pomiesz- czenia. -Nosić odzież ochronną, zwłaszcza maskę prze- ciwpyłową z filtrem z węglem aktywnym. -Nie używać narzędzia pneumatycznego niezgodnie z przeznaczeniem. -W przypadku materiałów palnych zachować szczególną ostrożność. -Pracować wyłącznie, gdy jest się wypoczętym i skoncentrowanym. -Narzędzia pneumatycznego nigdy nie kierować na osoby ani zwierzęta. -Podłączenie sprężonego powietrza wyłącznie za pomocą szybkozłącza. -Ustawianie ciśnienia roboczego musi odbywać się za pomocą reduktora ciśnienia. -Do zasilania nie używać tlenu ani gazów palnych. -Przed przystąpieniem do konserwacji i usuwania usterek odłączyć urządzenie od źródła sprężo- nego powietrza. - Środki czyszczące i resztki farby utylizować w sposób przyjazny dla środowiska. - Podczas pracy oraz konserwacji i czyszczenia narzędzia pneumatycznego zawsze nosić dopuszczone wyposażenie ochronne odpo- wiednio do danego zastosowania! Nosić odpo- wiednie rękawice ochronne, odzież ochronną, okulary ochronne i maskę ochrony dróg oddecho- wych z filtrem odpowiednim do danego zastoso- wania! - Zachodzi ryzyko iniekcji środkiem powlekającym lub płynem czyszczącym (np. podczas wymiany dyszy lub czyszczenia)! W przypadku niedosta- tecznej ochrony może to prowadzić do poważ- nych następstw (np. martwicy, utraty kończyn). Poza tym zachodzi ryzyko zdrowotne na skutek wdychania, kontaktu lub absorpcji środka powle- kającego lub płynu czyszczącego. Dlatego należy zawsze zapewniać wystarczającą wentylację mechaniczną lub naturalną! -Nie u żywać w strefach zagrożonych wybuchem. Nie obrabiać materiałów, które mogą spowo- dować zagrożenie wybuchem. Upewnić się, że stosowane jest wyłącznie odpowiednie sprężone powietrze! Informacje w niniejszej instrukcji obsługi oznaczo- ne zostały w następujący sposób: Niebezpieczeństwo! Ostrzeżenie przed szkodami osobowymi lub szkodliwością dla środowiska. Uwaga. Ostrzeżenie przed szkodami mate- rialnymi.

4.9 Symbole na narzędziu pneumatycznym

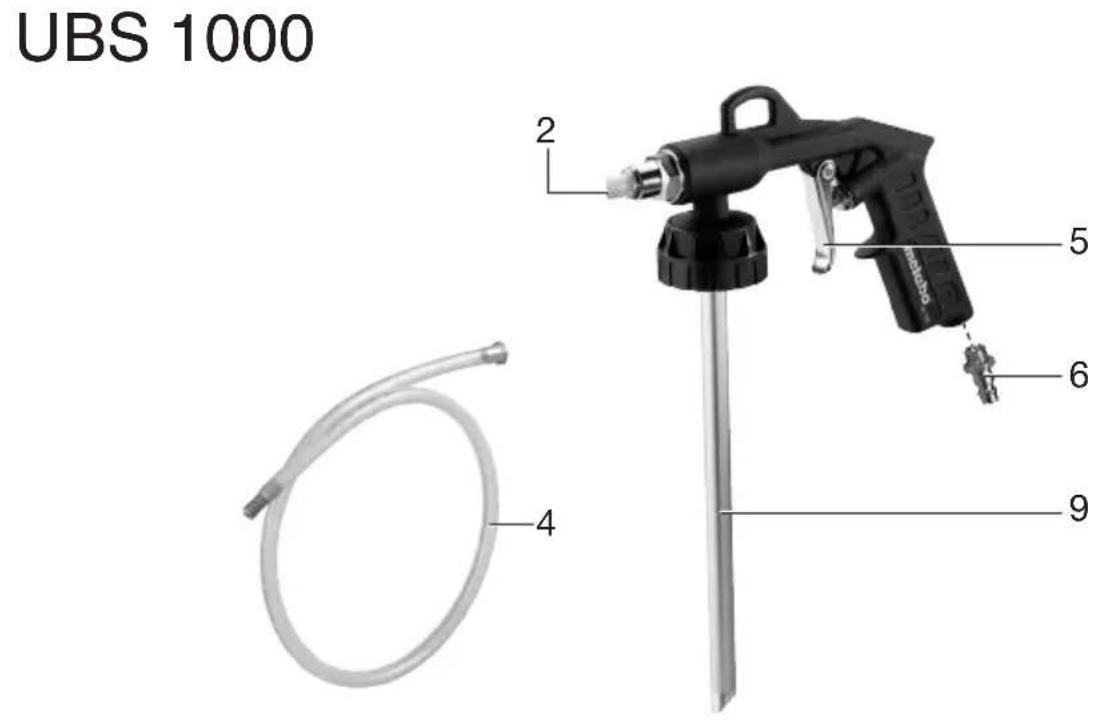

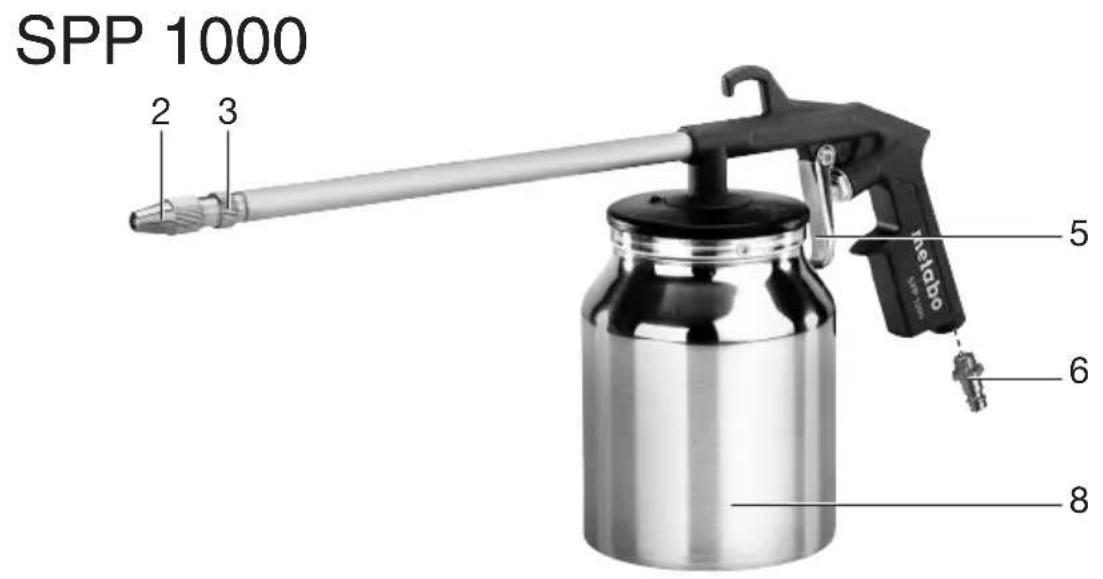

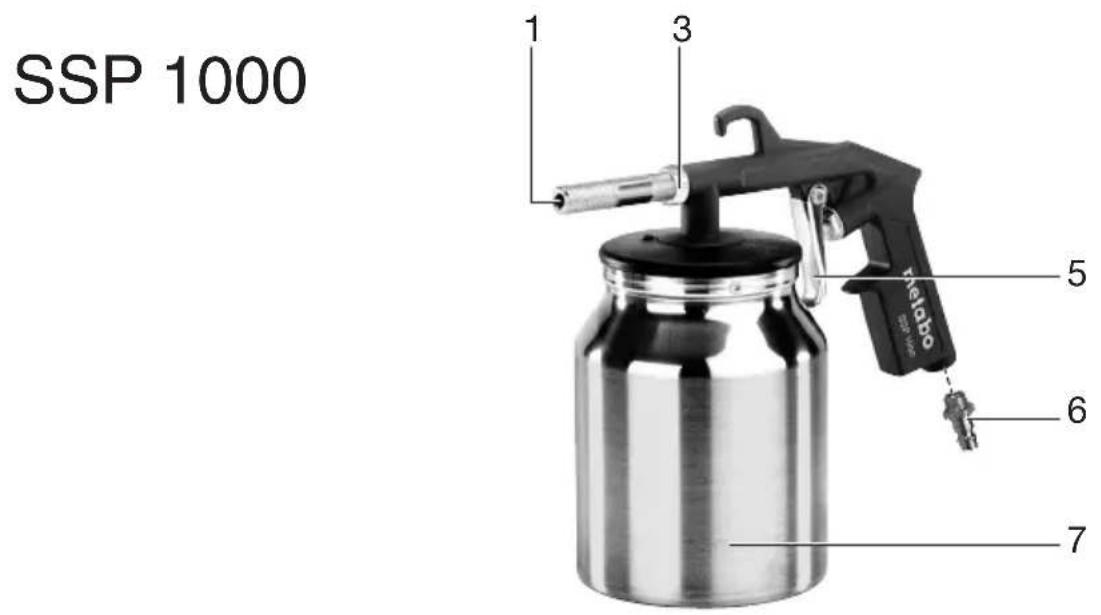

Przed uruchomieniem przeczytać instrukcję obsługi. Nosić okulary ochronne Nosić ochraniacze słuchu Patrz strona 2. 1Dysza piaskująca* 2 Dysza rozpylająca środki do konserwacji podwozia lub inne środki płynne* 3Nakrętka zabezpieczająca* 4Wąż rozpylający środki do zabezpieczania profili zamkniętych* 5Spust 6Złączka wtykowa 1/4"* 7 Pojemnik na materiał do piaskowania* 8 Pojemnik na środek do rozpylania* 9Rura ssąca*

• w zależności od wyposażenia

6.1 Przed pierwszym uruchomieniem

Wkręcić złączkę wtykową (6).

6. EksploatacjaPOLSKIpl

6.2 Przygotowanie narzędzia pneumatycz-

nego SSP 1000 Odkręcić pojemnik na materiał do piaskowania (7), napełnić materiałem i z powrotem przykręcić do oporu. SPP 1000: Za pomocą szybkozłącza podłączyć narzędzie pneumatyczne do zasilania sprężonym powie- trzem. Nacisnąć spust (5). Sprawdzić kciukiem podciśnienie na rurze ssącej. Obracać dyszę rozpy- lającą (2), aż pistolet będzie optymalnie zasysał. Za pomocą nakrętki zabezpieczającej (3)zabezpie- czyć tę pozycję. UBS 1000: Konserwacja podwozia

Zamocować dyszę rozpylającą (2). Nakręcić dostępny w handlu pojemnik ze środkiem do konserwacji podwozia (z 40 mm z gwintem radełko- wanym). Zabezpieczanie profili zamkniętych

Usunąć dyszę (2). Na jej miejscu nakręcić do oporu dostarczony wąż rozpylający (4).

6.3 Ustawianie narzędzia pneumatycznego

(tylko w modelu SSP 1000) W zależności od obrabianego przedmiotu i ciśnienia powietrza można zmieniać ustawienie strumienia dyszy piaskującej.

1. Poluzować nakrętkę zabezpieczającą (3).

2. Ustawić dyszę piaskującą (1) poprzez obra-

canie. Zabezpieczyć ustawienie nakrętką zabezpieczającą (3).

6.4 Użytkowanie narzędzia pneumatycznego

Aby uzyskać pełną moc narzędzia pneumatycz- nego, należy zawsze stosować węże pneuma- tyczne o średnicy wewnętrznej minimum 10 mm. Zbyt mała średnica węża moż e znacznie zmniej- szyć moc. Uwaga. W przewodzie pneumatycznym nie może być skroplin. Uwaga. Zastosowane sprężone powietrze musi być oczyszczone, wolne od skroplin i oleju.

1. Ustawić ciśnienie robocze (mierzone na wlocie

powietrza przy włączonym narzędziu pneuma- tycznym). Maksymalne dopuszczalne ciśnienie robocze patrz rozdział „Dane techniczne“.

2. Przygotować narzędzie pneumatyczne. Patrz

3. Za pomocą szybkozłącza podłączyć narzędzie

pneumatyczne do zasilania sprężonym powie- trzem.

4. Naciśnięcie spustu (5) powoduje uruchomienie

narzędzia pneumatycznego. (tylko w modelu SSP 1000)

5. Ustawić narzędzie pneumatyczne. Patrz roz-

6. Odstęp narzędzia pneumatycznego od obra-

bianego przedmiotu nie powinien przekraczać 20 cm.

Niebezpieczeństwo! Przed przystąpieniem do jakichkolwiek prac przy urządzeniu odłą- czyć sprężone powietrze. Niebezpieczeństwo! Inne prace konserwa- cyjne lub naprawcze, niż opisane w niniej- szym rozdziale, mogą być przeprowadzane wy- łącznie przez wykwalifikowanych pracowników. Po zakończeniu pracy koniecznie wyczyścić narzę- dzie pneumatyczne, zwłaszcza rurę ssącą i dyszę rozpylającą lub wąż rozpylający, odpowiednim środkiem czyszczącym. Zaleca się podłączyć pojemnik wypełniony środkiem czyszczącym do narzędzia pneumatycznego i przepłukać narzędzie z zastosowaniem niskiego ciśnienia. Przy tym środek czyszczący odprowadzać z powrotem do zamkniętego pojemnika, aby uniknąć rozpryski- wania środka i niepotrzebnego powstawania oparów. Po każdym czyszczeniu koniecznie naoliwić zatyczkę zaworu i oś obrotu spustu pisto- letu natryskowego. Narzędzia pneumatyczne prze- chowywać wyłącznie w suchych pomieszczeniach. W przypadku nieoczekiwanego zablokowania lub zanieczyszczonego natrysku należy wyczyścić dy- szę. -Wyczyszczone narzędzie pneumatyczne gwaran- tuje przy kolejnym użyciu bezzakłóceniową pracę. -Po zakończeniu pracy narzędzie pneumatyczne natychmiast starannie wyczyścić i zakonser- wować. Niebezpieczeństwo! Nie używać rozpusz- czalników halogenowych zawierających węglowodory (1.1.1 trójchlorek metylu, chlorek etylu itd.), ponieważ wchodzą one w reakcje chemiczne z niektórymi materiałami narzędzia pneumatycznego i mogą prowadzić do niebez- piecznych sytuacji. Uwaga. Nie zanurzać całego narzędzia pneu- matycznego w rozpuszczalniku. - Od czasu do czasu należy oliwić wszystkie ruchome części urządzenia. -Jeśli podczas czyszczenia została usunięta dysza, koniecznie nasmarować gwint i uszczelkę lekkim smarem. Nie używać środków smarnych zawierających sylikon. -Narzędzia/urządzenia pneumatyczne przecho- wywać wyłącznie w suchych pomieszczeniach. -Należy zadbać o bezpieczeństwo narzędzia pneumatycznego poprzez jego regularną konser- wację. - Kontrolować prawidłowe dociągnięcie złącz gwin- towych, w razie potrzeby dociągnąć. -Unikać styczności z niebezpiecznymi substan- cjami, które osadzają się na narzędziu. Przed przystąpieniem do prac konserwacyjnych należy założyć osobiste wyposażenie ochronne i usunąć niebezpieczne substancje za pomocą odpowied- nich ś rodków.

7. Czyszczenie, konserwacja i

pielęgnacjaPOLSKI pl

Należy stosować wyłącznie oryginalny osprzęt Metabo. Wolno stosować wyłącznie osprzęt, który jest prze- znaczony dla tego narzędzia pneumatycznego i spełnia wymogi i parametry opisane w niniejszej instrukcji obsługi. Dysza rozpylająca i wąż rozpylający są częściami ulegającymi zużyciu. Dlatego zalecane jest posia- danie zawsze części zamiennych. Pełny zestaw osprzętu, patrz strona www.metabo.com lub w katalogu. Niebezpieczeństwo! Naprawy narzędzia pneumatycznego mogą przeprowadzać wyłącznie wykwalifikowani pracownicy używający oryginalnych części zamiennych Metabo! W sprawie naprawy narzędzi pneumatycznych należy się zwrócić do przedstawicielstwa Metabo. Adresy są podane na stronie www.metabo.com. Listę części zamiennych można pobrać pod adresem www.metabo.com. Należy przestrzegać krajowych przepisów dotyczą

cych usuwania i recyklingu zużytych narzędzi pneu- matycznych, opakowań i osprzętu. Nie wolno stwa- rzać zagrożeń dla ludzi i środowiska. Wyjaśnienia do informacji podanych na stronie 3. Zastrzegamy sobie prawo do zmian konstrukcyj- nych.

= zapotrzebowanie powietrza

max. = maks. dopuszczalne ciśnienie robocze p=ciśnienie robocze

= średnica węża (wewnętrzna) C=gwint przyłączeniowy A=wymiary: długość x szerokość x wysokość m=ciężar Podane dane techniczne są określone w granicach tolerancji (odpowiednio do obowiązujących standardów). Wartości emisji Wartości te umożliwiają oszacowanie emisji narzędzia i porównanie różnych narzędzi. W zależ- ności od warunków użytkowania, stanu narzędzia lub narzędzi roboczych rzeczywiste obciążenie może być większe lub mniejsze. Dla oszacowania należy uwzględnić przerwy w pracy i fazy mniej- szego obciążenia. Ustalić na podstawie odpo- wiednio dopasowanych wartości szacunkowych środki ochronne dla użytkownika, np. środki organi- zacyjne. Wibracja (ważona wartość efektywna przyspieszenia; EN 28927):

=wartość emisji drgań

=niepewność pomiaru (wibracja) Poziom hałasu (EN ISO 14462)

=poziom ciśnienia akustycznego

=poziom mocy akustycznej

= niepewność pomiaru Nosić ochraniacze słuchu!
